山区输电线路巡检方式探索

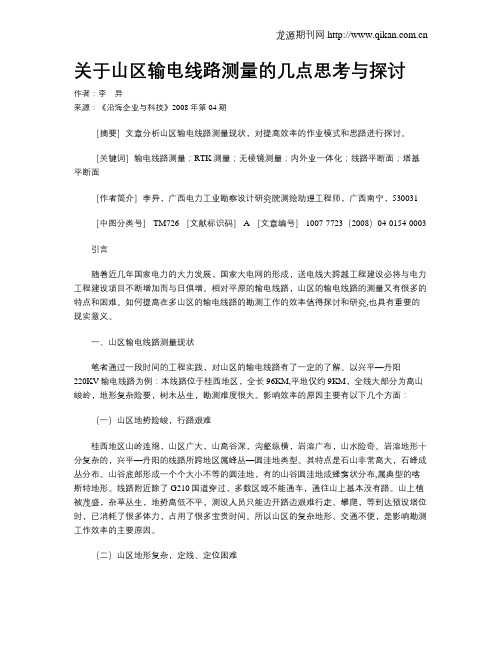

关于山区输电线路测量的几点思考与探讨作者：李异来源：《沿海企业与科技》2008年第04期［摘要］文章分析山区输电线路测量现状，对提高效率的作业模式和思路进行探讨。

［关键词］输电线路测量；RTK测量；无棱镜测量；内外业一体化；线路平断面；塔基平断面［作者简介］李异，广西电力工业勘察设计研究院测绘助理工程师，广西南宁，530031［中图分类号］ TM726 ［文献标识码］ A ［文章编号］ 1007-7723（2008）04-0154-0003引言随着近几年国家电力的大力发展，国家大电网的形成，送电线大跨越工程建设必将与电力工程建设项目不断增加而与日俱增。

相对平原的输电线路，山区的输电线路的测量又有很多的特点和困难。

如何提高在多山区的输电线路的勘测工作的效率值得探讨和研究,也具有重要的现实意义。

一、山区输电线路测量现状笔者通过一段时间的工程实践，对山区的输电线路有了一定的了解。

以兴平—丹阳220KV输电线路为例：本线路位于桂西地区，全长96KM,平地仅约9KM，全线大部分为高山峻岭，地形复杂险要，树木丛生，勘测难度很大。

影响效率的原因主要有以下几个方面：（一）山区地势险峻，行路艰难桂西地区山岭连绵，山区广大，山高谷深，沟壑纵横，岩溶广布，山水险奇。

岩溶地形十分复杂的，兴平—丹阳的线路所跨地区属峰丛—圆洼地类型。

其特点是石山非常高大，石峰成丛分布。

山谷底部形成一个个大小不等的圆洼地，有的山谷圆洼地成蜂窝状分布,属典型的喀斯特地形。

线路附近除了G210国道穿过，多数区域不能通车，通往山上基本没有路。

山上植被茂盛，杂草丛生，地势高低不平，测设人员只能边开路边艰难行走、攀爬，等到达预设塔位时，已消耗了很多体力，占用了很多宝贵时间。

所以山区的复杂地形、交通不便，是影响勘测工作效率的主要原因。

（二）山区地形复杂，定线、定位困难在地形复杂的山区，定线及定位测量时同样步履艰辛。

特殊的喀斯特山形、地质地貌也不便于塔基的设计。

输电线路智能巡检系统的设计与实践发布时间：2021-06-25T14:23:45.853Z 来源：《当代电力文化》2021年第6期作者：曲波[导读] 电力设备长期暴露在大自然之中，多种因素会造成线路上各元件老化、疲劳、氧化和腐蚀，如不能及时发现和消除曲波国网蒙东呼伦贝尔供电公司内蒙古呼伦贝尔市 162650摘要：电力设备长期暴露在大自然之中，多种因素会造成线路上各元件老化、疲劳、氧化和腐蚀，如不能及时发现和消除，可能发展成为某种故障，对电力系统的安全和稳定构成威胁。

为防止电力设备出现突发性故障，需要对变电站和线路进行定期和不定期的巡检，使故障被消灭在萌芽状态，从根本上提高电网的运行可靠性，保障正常的能源供给。

基于此，本文将对输电线路智能巡检系统的设计与实践进行分析。

关键词：输电线路；智能巡检系统；设计与实践1 输电线路巡检现状近年来，随着移动通信、物联网技术和无线通信技术的不断发展以及巡检工作需求增多，出现了一系列基于GPS技术和RFID技术的电力设备巡检系统，巡检人员利用移动终端PDA读取电力设备上的电子标签以获得相应数据，再将巡检数据通过无线通信网络传输到PC端的后台管理系统。

这类系统与人工纸质巡检方式相比，工作效率有了很大的提高，但流程繁杂，不满足国网信息安全规定，在使用过程中逐渐被淘汰。

随着智能手机、平板电脑以及智能手表等一系列移动智能终端普及率越来越高，将智能移动终端带入到电力设备巡检工作中不仅能大大提高巡检工作的效率，也为电力系统输电巡检提供了机遇。

现阶段移动网络基础设施建设的不断推进，在云计算、物联网等技术支撑下，移动互联网在电力行业的应用潜力得到有效激发，各专业领域的移动作业系统在现场应用中发挥作用突出，因此，本文结合现有的信息化技术，依据现有的巡检模式，设计开发了一种输电线路智能巡检系统，满足输电巡检的各项工作内容，不仅能大大提高巡检工作的效率，更能扩大智能巡检在各电力企业中的普及率和覆盖率，从而保证电力系统的安全稳定。

输电线路巡逻项目及内容1. 项目简介输电线路巡逻项目是为了保证输电线路的正常运行而进行的一项工作。

该项目会定期组织输电线路巡视，检查输电线路设备的运行状况。

巡视人员需要按照规定的巡视路线进行巡视，记录有关设备、杆塔、线路及周边环境等情况，如发现设备故障等问题需要及时上报并处理。

2. 巡视内容输电线路巡视人员需要按照要求检查以下内容：- 杆塔是否倾斜、腐蚀、破损等情况；- 地线是否与接地杆正确连接；- 绝缘子是否发生裂纹或者污秽；- 金属构件是否松动、锈蚀、变形等现象；- 输电线路的悬垂、弧垂是否合格，有无金属物在电缆中间；- 输电线路的绝缘状况是否良好；- 声纳检测，发现线路故障维修。

3. 巡视周期根据输电线路的不同类型和重要程度，巡视周期也会有所不同。

通常，主干电网的输电线路巡视周期为一年一次，而对于较为重要的支干线路，则需要进行半年一次的巡视。

同时，对于处于恶劣自然环境下的线路，如沙漠、岩石区、城市等地，巡视周期也会相应缩短。

4. 巡视工具输电线路巡视所需要的工具有：- 电动车或越野车- 巡视牌或红旗- 预警带- 手持测距仪- 望远镜5. 巡视要求- 巡视人员需要认真填写巡视报告，如发现异常情况要及时上报并跟进处理；- 巡视人员需要佩戴安全帽和安全绳；- 巡视人员需要保持专注，避免因为交流或玩手机等因素影响巡视工作；- 巡视过程中，要确保电气安全，不要接触输电线路；- 巡视时要注意安全，防范野火等灾害的发生。

6. 总结输电线路巡视是一项重要的工作，保证输电线路设备的安全及正常运行。

巡视人员需要遵守相关规定，认真、仔细地进行巡视，并在发现问题时及时上报、处理。

这样才能够保证输电线路的安全可靠，保障供电质量。

输电线路走廊山火监测技术研究与应用随着社会的不断发展，对电力资源的需求也日益增加，因此输电线路建设也变得越来越广泛。

在输电线路走廊附近的山区地区，山火成为了一大威胁，一旦发生山火，既会带来对自然环境的破坏，也会对输电线路造成严重的影响。

如何对输电线路走廊附近的山火进行及时、有效的监测，成为了一个亟待解决的问题。

山火监测技术是一项涉及到多种学科的综合性技术，它可以利用遥感技术、气象技术、地理信息技术等多种手段对山火进行监测和预测。

近年来，随着科学技术的不断进步，山火监测技术也取得了长足的发展，为输电线路走廊山火监测提供了新的技术手段和思路。

输电线路走廊山火监测技术的研究与应用，不仅可以更及时地发现山火，也可以更好地保护输电线路安全，为输电线路的稳定运行提供更多的保障。

本文将围绕输电线路走廊山火监测技术的研究与应用展开深入探讨，旨在为相关领域的研究和应用提供一些参考和借鉴。

1. 遥感技术在山火监测中的应用遥感技术是利用卫星、航空器等遥感平台获取地球表面信息的技术手段，其应用领域非常广泛。

在山火监测中，遥感技术可以通过获取热点信息、烟雾信息等，对山火进行快速准确的监测和识别。

遥感技术还可以对山火的蔓延情况和影响范围进行分析和预测，为相关部门的决策提供数据支持。

气象技术在山火监测中的应用主要包括对风向、风速、温度、湿度等气象因素的监测和分析，通过这些气象因素的变化，可以对山火的蔓延和危害程度进行预测。

尤其是在输电线路走廊山区地区，由于地形复杂、气候多变，气象技术在山火监测中的作用更加重要。

地理信息技术主要通过地理信息系统（GIS）对山火的发生位置、蔓延范围、影响对象等进行空间分析，为山火监测和应急决策提供空间信息支持。

地理信息技术还可以通过建立山火信息数据库，实现对山火数据的管理和共享。

以上三种技术都在输电线路走廊山火监测中发挥了重要作用，通过技术手段的创新和整合，可以实现对山火的全方位监测和预测，为山火的防控和应急决策提供更多的数据支持。

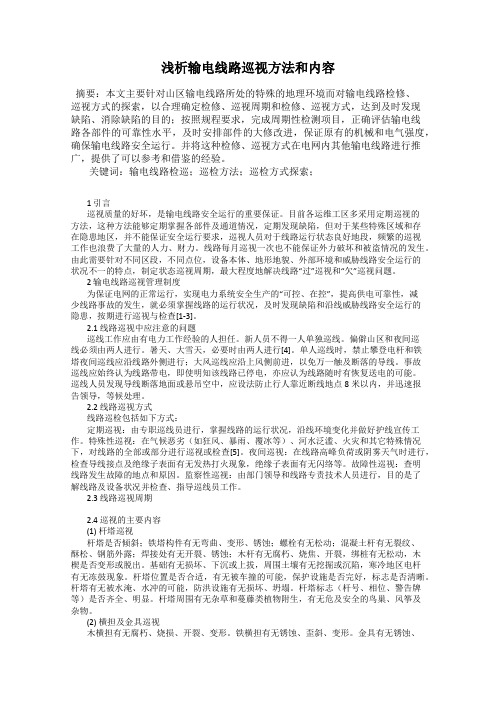

浅析输电线路巡视方法和内容摘要：本文主要针对山区输电线路所处的特殊的地理环境而对输电线路检修、巡视方式的探索，以合理确定检修、巡视周期和检修、巡视方式，达到及时发现缺陷、消除缺陷的目的；按照规程要求，完成周期性检测项目，正确评估输电线路各部件的可靠性水平，及时安排部件的大修改进，保证原有的机械和电气强度，确保输电线路安全运行。

并将这种检修、巡视方式在电网内其他输电线路进行推广，提供了可以参考和借鉴的经验。

关键词：输电线路检巡；巡检方法；巡检方式探索；1 引言巡视质量的好坏，是输电线路安全运行的重要保证。

目前各运维工区多采用定期巡视的方法，这种方法能够定期掌握各部件及通道情况，定期发现缺陷，但对于某些特殊区域和存在隐患地区，并不能保证安全运行要求，巡视人员对于线路运行状态良好地段，频繁的巡视工作也浪费了大量的人力、财力。

线路每月巡视一次也不能保证外力破坏和被盗情况的发生。

由此需要针对不同区段，不同点位，设备本体、地形地貌、外部环境和威胁线路安全运行的状况不一的特点，制定状态巡视周期，最大程度地解决线路“过”巡视和“欠”巡视问题。

2 输电线路巡视管理制度为保证电网的正常运行，实现电力系统安全生产的“可控、在控”，提高供电可靠性，减少线路事故的发生，就必须掌握线路的运行状况，及时发现缺陷和沿线威胁线路安全运行的隐患，按期进行巡视与检查[1-3]。

2.1 线路巡视中应注意的问题巡线工作应由有电力工作经验的人担任。

新人员不得一人单独巡线。

偏僻山区和夜间巡线必须由两人进行。

暑天、大雪天，必要时由两人进行[4]。

单人巡线时，禁止攀登电杆和铁塔夜间巡线应沿线路外侧进行；大风巡线应沿上风侧前进，以免万一触及断落的导线。

事故巡线应始终认为线路带电，即使明知该线路已停电，亦应认为线路随时有恢复送电的可能。

巡线人员发现导线断落地面或悬吊空中，应设法防止行人靠近断线地点8米以内，并迅速报告领导，等候处理。

2.2 线路巡视方式线路巡检包括如下方式：定期巡视：由专职巡线员进行，掌握线路的运行状况，沿线环境变化并做好护线宣传工作。

输电线路无人机自动巡检的实现与应用随着输电线路的不断延伸和发展，线路巡检变得越来越重要。

传统的线路巡检方式主要依靠人工巡检，存在着工作量大、效率低、成本高等问题。

为了解决这些问题，无人机巡检技术应运而生。

无人机巡检可以实现线路的快速、精确、无死角的巡检，大大提高了线路巡检的效率和安全性。

本文将从无人机巡检技术的实现和应用两个方面进行阐述。

无人机巡检技术的实现主要包括无人机的选型和配备设备、巡检线路的规划和路径优化、线路巡检数据的采集与处理等步骤。

首先是无人机的选型和配备设备。

选择适用于线路巡检的无人机是实现无人机巡检的第一步。

无人机的选型应根据巡检线路的特点和要求来确定，包括线路距离、线路类型、环境等因素。

一般来说，选型应考虑巡检飞行的时间、航空器的稳定性和操作简便性等因素。

无人机还需要配备一些设备，如高清相机、红外热像仪等，用于采集线路巡检数据。

其次是巡检线路的规划和路径优化。

巡检线路的规划是指根据输电线路的布局和特点，确定无人机的飞行路径和巡检区域。

通过算法和技术，可以实现线路巡检路径的优化，减少无人机的飞行时间和能耗，提高巡检效率。

规划中还需要考虑无人机的安全性，避免与障碍物碰撞。

最后是线路巡检数据的采集与处理。

无人机通过搭载的设备采集线路巡检数据，包括图像、视频等多种格式。

采集的数据需要进行处理和分析，提取关键信息和异常情况，以便提供给巡检人员进行分析和判断，及时发现线路的故障和隐患。

无人机巡检技术可以应用于电力、通信、交通等领域的输电线路巡检。

在电力领域，无人机巡检可以提高线路巡检的效率和安全性，减少工作人员的人身伤害风险。

在通信领域，无人机巡检可以对电信基站的线缆、天线等设备进行定期检查和维护。

在交通领域，无人机巡检可以对高架桥、隧道等交通设施进行巡检和监测，提高交通设施的运行安全性。

无人机巡检技术是一种高效、精确、安全的线路巡检方法。

通过无人机的选型和配备设备、巡检线路的规划和路径优化、线路巡检数据的采集与处理等步骤，可以实现输电线路无人机自动巡检。

输电线路巡视存在问题分析及应对措施摘要：作为供电脉络，输电线路是电网系统的重要组成部分之一，担负着输送机分输电能的作用，将几个电网连接在一起。

输电线路在我国的分布广泛，距离长，一般一条输电线要满足一个市居民的正常用电。

作为电网故障的诱因，一旦输电线路出现问题，将会影响到整个电网系统的运行。

输电线路运行的线路巡视是解决运行过程中存在问题的主要办法，传统的线路巡视方式会消耗大量的人力物力，效率低，因此，在输电线路运行管理中，应明确存在的问题，并有针对性的采取措施做好线路巡视工作，最终保证输电线路的安全、稳定运行。

关键词：输电线路；巡视；问题与对策传统的输电线路的故障巡视检测方法有人工故障巡视检测和机器人故障巡视检测2种。

人工故障巡视检测是在停电情况下，由专业检修人员到达输电线路有隐患的线路位置处，进行巡视检测。

这种方式的前提是输电线路停电、作业人员登高，因此存在着作业时间长和巡视检测视角窄的问题，并且增加了高空作业的人身安全风险。

机器人故障巡视检测虽然可以对输电线路开展带电巡检，但巡检机器人自身高度只有1米左右，而输电线路的高度一般为十几米到几十米，巡检机器人只能进行“仰视”检查，因此存在巡视检测死角，“看不到”输电线路上部区域的安全状况，不能有效巡视检测故障或隐患。

1 10kV输电线路巡视的类型（是35kV，不是10kV）1.1 定期巡视定期巡视是输电线路巡视中最普遍的一种巡视方法，也是输电线路巡视工作人员日常工作中很重要的一部分。

对输电线路进行定期巡视可以定期的对输电线路的运行情况和运行设备进行了监测巡查，及时发现输电线路存在的隐患，并采取措施消除隐患，防患于未然。

1.2 特殊性巡视特殊性巡视是指有特殊情况发生时（后），要及时对线路进行巡查。

特殊情况主要是指特殊的天气情况，如雨雪、雷电、冰雹等恶劣天气，还有火灾、地震等自然灾害也会对输电线路造成严重的破化。

所以，在这些特殊情况发生后，输电线路巡视人员要立刻对输电线路进行巡视检查，及时对损坏的设备进行维修更换，保证输电线路的正常运行。
