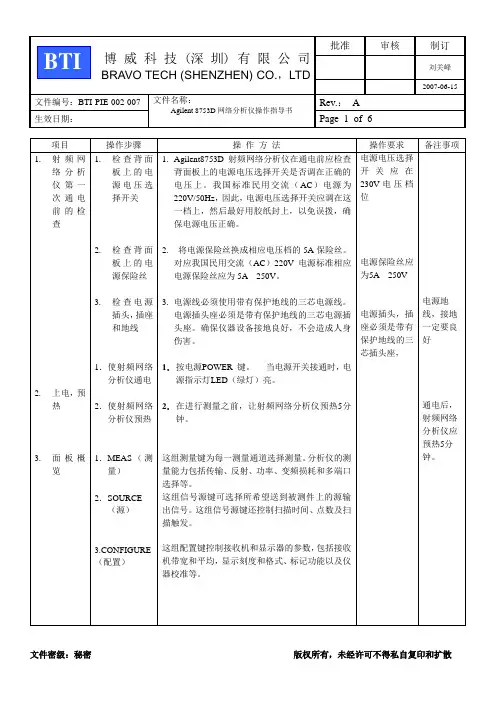

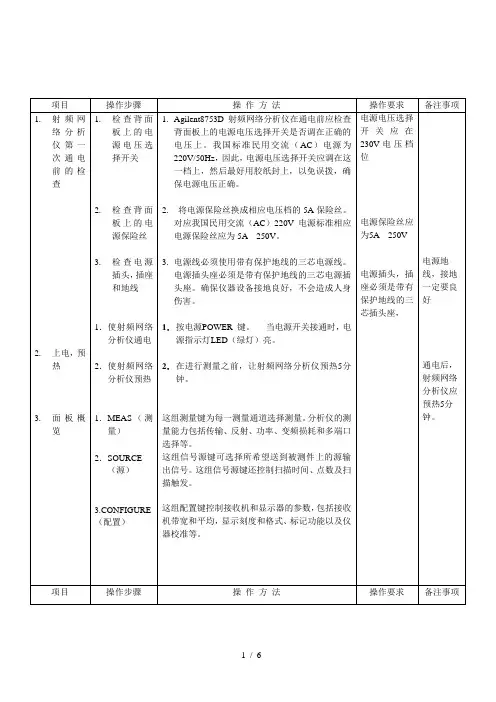

Agilent 8753D网络分析仪操作指导书07

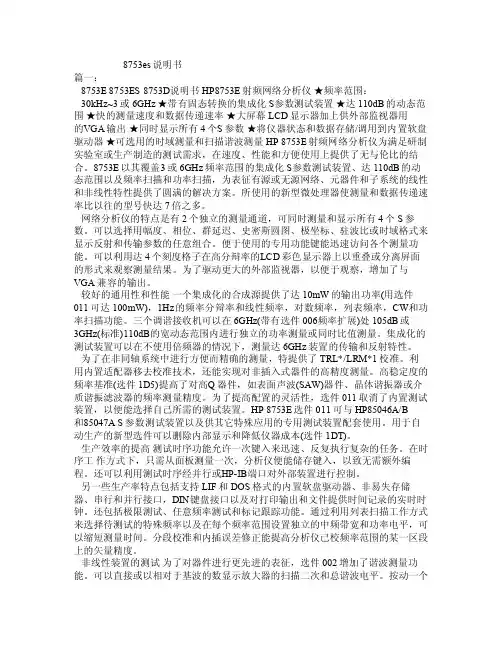

‎‎‎‎8753e‎s说明书‎篇一：‎ 875‎3E 87‎53ES ‎8753D‎说明书 H‎P8753‎E射频网‎络分析仪‎★频率范围‎：‎30kHz‎~3或6G‎H z ★带‎有固态转换‎的集成化S‎参数测试装‎置★达1‎10dB的‎动态范围‎★快的测量‎速度和数据‎传递速率‎★大屏幕L‎C D显示器‎加上供外部‎监视器用的‎V GA输出‎★同时显‎示所有4个‎S参数★‎将仪器状态‎和数据存储‎/调用到内‎置软盘驱动‎器★可选‎用的时域测‎量和扫描谐‎波测量 H‎P 875‎3E射频网‎络分析仪为‎满足研制实‎验室或生产‎制造的测试‎需求，在速‎度、性能和‎方便使用上‎提供了无与‎伦比的结合‎。

8753‎E以其覆盖‎3或6GH‎z频率范围‎的集成化S‎参数测试装‎置、达11‎0dB的动‎态范围以及‎频率扫描和‎功率扫描，‎为表征有源‎或无源网络‎、元器件和‎子系统的线‎性和非线性‎特性提供了‎圆满的解决‎方案。

所使‎用的新型微‎处理器使测‎量和数据传‎递速率比以‎往的型号快‎达7倍之多‎。

‎网络分析‎仪的特点是‎有2个独立‎的测量通道‎，可同时测‎量和显示所‎有4个S参‎数。

可以选‎择用幅度、‎相位、群延‎迟、史密斯‎圆图、极坐‎标、驻波比‎或时域格式‎来显示反射‎和传输参数‎的任意组合‎。

便于使用‎的专用功能‎键能迅速访‎问各个测量‎功能。

可以‎利用达4个‎刻度格子在‎高分辩率的‎L CD彩色‎显示器上以‎重叠或分离‎屏面的形式‎来观察测量‎结果。

为了‎驱动更大的‎外部监视器‎，以便于观‎察，增加了‎与VGA兼‎容的输出。

‎‎较好的通用‎性和性能‎一个集成化‎的合成源提‎供了达10‎m W的输出‎功率(用选‎件011可‎达100m‎W)，1H‎z的频率分‎辩率和线性‎频率，对数‎频率，列表‎频率，CW‎和功率扫描‎功能。

三个‎调谐接收机‎可以在6G‎H z(带有‎选件006‎频率扩展)‎处105d‎B或3GH‎z(标准)‎110dB‎的宽动态范‎围内进行独‎立的功率测‎量或同时比‎值测量。

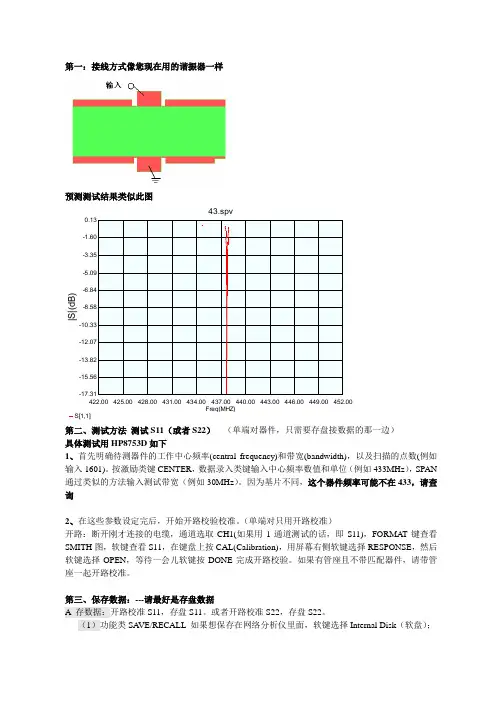

第一：接线方式像您现在用的谐振器一样预测测试结果类似此图 S[1,1]|S |(d B )43.spvFreq(MHZ)-17.31-15.56-13.82-12.07-10.33-8.58-6.84-5.09-3.35-1.600.13422.00425.00428.00431.00434.00437.00440.00443.00446.00449.00452.00第二、测试方法 测试S11（或者S22） （单端对器件，只需要存盘接数据的那一边） 具体测试用HP8753D 如下1、首先明确待测器件的工作中心频率(central frequency)和带宽(bandwidth)，以及扫描的点数(例如输入1601)。

按激励类键CENTER ，数据录入类键输入中心频率数值和单位（例如433MHz ），SPAN 通过类似的方法输入测试带宽（例如30MHz ）。

因为基片不同，这个器件频率可能不在433，请查询2、在这些参数设定完后，开始开路校验校准。

（单端对只用开路校准）开路：断开刚才连接的电缆，通道选取CH1(如果用1通道测试的话，即S11)，FORMAT 键查看SMITH 图，软键查看S11，在键盘上按CAL(Calibration)，用屏幕右侧软键选择RESPONSE ，然后软键选择OPEN ，等待一会儿软键按DONE 完成开路校验。

如果有管座且不带匹配器件，请带管座一起开路校准。

第三、保存数据：---请最好是存盘数据A 存数据：开路校准S11，存盘S11。

或者开路校准S22，存盘S22。

（1）功能类SA VE/RECALL 如果想保存在网络分析仪里面，软键选择Internal Disk （软盘）；(2 ) 软键Define-Save—> 设定ASCII ON，设定Data Only；(3) SA VEB 存图像Copy –> plot 到软盘下面附录供参考附录：HP8753D 入门操作手册键盘介绍：键分为操作键和屏幕旁软键操作键分为以下五类：A 数据录入类（右上Data Entry）B 功能类（右下Instrument State）SYSTEM LOCAL PRESET COPY SA VE/RECALL SEQC 通道类（左上Active Channel）CH1 CH2D 响应类（左中Response）MEAS FORMA T SCALE-REF DISPLAY A VG CAL MKR MKR-FCTNE 激励类（左下Stimulus）MENU START STOP CENTER SPAN屏幕旁软键一共八个，分析仪工作时按屏幕上对应的软键即可。

网络分析仪使用手册目录ACTIVE CH/TRACE Block:Channel Prev：选择上一个通道 Channel Next：选择下一个通道Trace Prev：选择上一个轨迹 Trace Next：选择下一个轨迹RESPONSE Block:Channel Max: 通道最大化Trace Max: 轨迹最大化Meas: 设置S参数Format: 设置格式Scale: 设置比例尺Display: 设置显示参数Avg: 波形平整Cal: 校准STIMULUS Block:Start: 设置频段起始位置Stop: 设置频段截止位置Center: 设置频段中心位置Span: 设置频段范围Sweep Setup: 扫描设置Trigger: 触发NAVIGATION Block: Enter: 确定ENTRY Block:Entry off: 取消当前窗口Back space: 退格键Focus: 窗口切换键+/-: 正负切换键G/n, M/,k/m: 单位输入INSTR STATE Block:Macro Setup:Macro Run:Macro Break:Save/Recall: 程序载入载出键 System: 系统功能键Preset: 预设置键MKR/ANALYSIS Block:Marker: 标记键Marker Search: 标记设置键Marker Fctn: 标记功能Analysis: 分析部分按键详细功能：------------------------------------------------------------ System: (系统功能设定)Print: 将显示屏画面打印出来Abort printing: 终止打印Printer setup: 配置打印机Invert image: 颠倒图象颜色Dump screen image: 将显示屏画面保存到硬盘中E5091A setup: 略Misc setup: 混杂功能Beeper: 发声控制Beeper complete: 开/关提示音Test beeper complete: 测试开/关提示音Beep warning: 开/关警告音Test beep warning: 测试开/关警告音Return: 返回GPIB setup: 略Network setup: 略Clock setup: 时钟设定Set date and time: 设置日期和时间Show clock: 开/关时间显示Return: 返回Key lock: 锁定功能Front panel & keyboard lock: 锁定前端面板和键盘Touch screen & mouse lock: 锁定触摸屏和鼠标Return: 返回Color setup: 颜色设定Normal: 设置普通模式下的颜色设定Data trace1: 对数据轨迹1进行颜色设定Red: 调整数据轨迹1红色分量的大小Green: 调整数据轨迹1绿色分量的大小Blue: 调整数据轨迹1蓝色分量的大小Return: 返回Data trace2—Data trace 9: 数据轨迹2到数据轨迹9的颜色设定方法同数据轨迹1Mem trace1—Mem trace 9: 记忆轨迹1到记忆轨迹9的颜色设定方法同数据轨迹1Graticule main: 调整方格标签和外部筐架的颜色设定（设定方法同前）Graticule sub: 调整方格线的颜色设定（设定方法同前）Limit fail: 调整限制测试中失败标签的颜色设定（设定方法同前）Limit line: 调整限制线的颜色（设定方法同前）Background: 调整背景颜色（设定方法同前）Reset color: 使用默认颜色设置Return: 返回Invert: 设置颠倒颜色后的颜色设置-----------------------------------------------Trigger: (触发设定)Hold: 当前通道停止扫描Single: 进行一次扫描后停止Continuous: 连续扫描Hold all channels: 所有通道停止扫描Continuous disp channels: 对所有通道进行连续扫描Trigger source: 略Restart: 终止一次扫描Trigger: 略Return: 返回-----------------------------------------------Marker: (标记设定)Maker 1：激活标记1，并出现窗口设置其值Maker 2：激活标记2，并出现窗口设置其值Maker 3：激活标记3，并出现窗口设置其值Maker 4：激活标记4，并出现窗口设置其值More markers: 更多的标记Maker 5-9: 用法同前Return: 返回Ref marker: 激活参考标记，并出现窗口设置其激励值Clear marker menu: 清除标记菜单All off: 全部清除Maker 1: 清除标记1Maker 2-9: 同上Ref marker: 清除参考标记Return: 返回Maker → Ref marker: 将激活标记设置成参考标记Ref marker mode: 设置为参考标记模式Return: 返回-----------------------------------------------Marker Fctn: (标记功能设定)Marker → start: 设定标记的起始激励值Marker → stop: 设定标记的截止激励值Marker → center: 设定标记的中心激励值Marker → reference:略Marker → delay: 略Discrete: 略Couple: 略Marker table: 调出标记列表Statistics: 显示三项统计数据Return: 返回-----------------------------------------------Marker search: (标记搜索设定)Max: 将标记移到其轨迹上的最大点Min: 将标记移到其轨迹上的最小点Peak: 峰值功能Search peak: 寻找顶峰Search left: 在左侧寻找顶峰Search right: 在右侧寻找顶峰Peak excursion: 设置顶峰偏移Peak polarity: 极性设置Positive: 正极性Negative: 负极性Both: 双极性Cancel: 取消Return: 返回Target: 目标搜索功能Search target: 寻找目标Search left: 向左寻找目标Search right: 向右寻找目标Target value: 设定目标值Target transition: 根据变化趋势寻找目标Positive: 正向搜索Negative: 负项搜索Both: 双向搜索Cancel: 取消Return: 返回Tracking: 跟踪Search range: 搜索范围菜单Search range: 关闭或开启局部搜索功能Start: 设定搜索范围起始频率Stop: 设定搜索范围截至频率Couple: 略Return: 返回Bandwidth: 关闭或开启带宽搜索功能Bandwidth value: 设定带宽值Return: 返回-----------------------------------------------Meas: (s参数的设定)S11: 1端口发1端口收S12: 1端口发2端口收S21: 2端口发1端口收S22: 2端口发2端口收Return: 返回注：以上收发均针对网络测试仪而言，对被测产品来说刚好相反-----------------------------------------------Scale: ( 刻度标尺的设定)Auto scale: 自动调整刻度标尺Auto scale all: 对所有自动调整标尺Divisions: 设定格子的个数 (必须为偶数个)Scale/Div: 设定每格所代表的值Reference position: 确定参考线位置Reference value: 设定参考线值Marker → reference: 将当前激活标记的响应值设为参考线Electrical delay: 对激活的轨迹设置一个延迟Phase offset: 测试相位时添加相位偏移Return: 返回-----------------------------------------------Save/Recall: (保存,装载设定)Save state: 存储当前状态State01—state08: 将当前状态存于状态01到状态08Autorec: 以Autorec为文件名将当前状态储存于硬盘中File dialog: 以任意文件名将当前状态保存于硬盘中Return: 返回Recall state: 装载已保存状态State01-state08: 装载状态01到状态08Autorec: 装载以文件名Autorec保存的状态File dialog: 装载以其它文件名保存的状态Return: 返回Save channel:State A – State D: 将当前所有通道设定保存到状态A到D中Clear states: 清除所有通道设定记录Ok: 确定Cancel: 取消Return: 返回Recall channel: 装载通道设定State A – State D: 将状态A到D中保存的通道设定装载出来Return: 返回Save type: 设定存储类型State only: 只保存设定数据State & Cal: 保存设定和校验数据State & Trace: 保存设定和轨迹数据All: 保存所有数据Cancel: 取消Channel/Trace: 略Save trace data: 保存轨迹数据Explore...: 略Cancel: 取消-----------------------------------------------Display:（显示设定）Allocate Channels: 设置屏幕显示通道方式Numbers of traces: 设置轨迹数目Allocate traces: 设置显示轨迹方式Display: 即时波形与记忆波形的显示设置Data: 只显示即时波形Mem: 只显示记忆波形Data&Mem: 同时显示两种波形Off: 两种波形都不显示Cancel: 取消Data→Mem: 记忆波形Data Math: 选择数据处理的类型Off: 关闭数据处理功能Data/Mem: 即时波形除以记忆波形Data*Mem: 即时波形乘以记忆波形Data-Mem: 即时波形减去记忆波形Data+Mem: 即时波形加上记忆波形Cancel: 取消Edit Title Label: 编辑标题标签Title Label: 显示/不显示标题Graticule Label: 略Invert Color: 反转颜色，以白色为背景色Frequency: 显示/不显示频率Update: 略Return: 返回----------------------------------------------- Format: （格式设定）Log Mag: Y轴以对数形式显示振幅，X轴显示频率Phase: Y轴以对数形式显示相位，X轴显示频率Group Delay: Y轴以对数形式显示群时延，X轴显示频率Smith: 史密斯圆图的格式设置Polar: 极性图的格式设置Lin Mag: Y轴以线性形式显示振幅，X轴显示频率SWR: Y轴显示驻波比，X轴显示频率Real: : Y轴显示实部，X轴显示频率Imaginary: : Y轴显示虚部，X轴显示频率Expand Phase: Y轴显示扩展相位，X轴显示频率Positive Phase: Y轴显示正相位，X轴显示频率Return: 返回----------------------------------------------- Sweep Setup: （扫描设定）Power: 打开激励信号输出设置菜单Power: 设置网络分析仪内部信号源的输出电平Power Ranges: 选择电平范围Port Couple: 在现有电平上打开/关闭端口耦合Port Power: 当端口耦合关闭时设置端口功率Slope [xx dB/Hz]: 略Slope [ON/OFF]: 略CW Freq: 设置功率扫描的固定频率RF Out: 开/关激励源的输出Return: 返回Sweep Time: 设置端口扫描时间Sweep Delay: 设置扫描延时Sweep Mode: 选择扫描模式Points: 设置每次扫描的扫描点数Sweep Type: 选择扫描类型Edit Segment Table: 编辑段扫描设置表Freq Mode: 切换频率设置模式List IFBW: 在分段表中显示/不显示中频带宽List Power: 在分段表中显示/不显示功率List Delay: 在分段表中显示/不显示延时List Sweep Mode: 在分段表中显示/不显示扫描模式List Time: 在分段表中显示/不显示扫描时间Delete: 删除表项Add: 增加表项Clear Segment Table: 清除分段表Export to CSV File: 将限制表格输出以CSV文件格式保存Import from CSV File: 从CSV格式文件中输入限制表格Return: 返回Segment Display: 略Return: 返回-----------------------------------------------Avg:（平滑设定）Averaging Restart: 复位计数器从1开始Avg Factor: 设置均衡因子Averaging: 开启/关闭平滑功能Smo Aperture: 略Smoothing: 开启/关闭平整功能IF Bandwidth: 设置中频带宽Return: 返回-----------------------------------------------Cal: （校验设定）Correction: 开启/关闭错误修正Calibrate: 校验菜单Response (Open): 开路响应校验选择菜单Select Port: 选择端口Open: 对选定端口进行开路条件下的响应校验（用于消除响应跟踪误差）Load (Optional): 对选定端口进行负载条件下的隔离度校验（用于消除方向性误差）Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回Response (Short): 短路响应校验选择菜单Select Port: 选择端口Short: 对选定端口进行短路校验（用于消除反射跟踪误差）Load (Optional): 对选定端口进行负载条件下的隔离度校验（用于消除方向性误差）Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回Response (Thru): 传输响应校验选择菜单Select Port: 选择端口Thru: 对选定端口进行传输响应校验（用于消除传输跟踪误差）Isolation (Optional): 对选定端口进行隔离度校验（用于消除隔离度误差）Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回1-Port Cal: 单个端口校验菜单Select Port: 选择端口Open: 对选定端口进行开路校验Short: 对选定端口进行短路校验Load: 对选定端口进行负载校验Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回2-Port Cal: 双端口校验菜单Select Ports: 选择端口Reflection: 反射校验菜单Transmission: 传输校验菜单Isolation (Optional): 隔离度校验菜单Done: 终止校验进程并计算校验系数Cancel: 取消Return: 返回ECal: 电子校验菜单1—Port ECal: 单端口电子校验2—Port ECal: 双端口电子校验Thru ECal: 传输电子校验Isolation: 开启/关闭隔离度校验功能Characterization: 电子校验特性选择菜单Characterization Info: 相应电子校验特性信息Confidence Check: 略Return: 返回Property: 显示/不显示校验属性Cal Kit: 选择校验组件Modify Cal Kit: 改变校验组件定义菜单Defines STDs: 定义校验组件的标准Specify CLSs: 指定标准种类Label Kit: 用户自定义组件Restore Cal Kit: 保存校验组件定义Return: 返回Port Extensions: 扩展端口菜单Velocity Factor: 设定速率因子Power Calibration: 功率校验菜单Select Port: 选择端口Correction: 开/关电平误差修正Take Cal Sweep: 进行功率校验数据的测量Abort: 终止功率校验数据的测量Use Sensor: 选择功率校验数据测量的功率传感器通道Num of Readings: 设定每个测量点的电平数目（平滑因子）Loss Compen: 损耗修正设定菜单Sensor A Settings: 设定通道A的功率传感器校验系数Sensor B Settings: 设定通道B的功率传感器校验系数Return: 返回Return: 返回-----------------------------------------------Analysis:Fixture Simulator: 略Gating: 略Transform: 略Conversion: 略Limit test: 测试限制菜单Limit test: 开启/关闭测试限制功能Limit line: 开启/关闭限制线功能Edit limit line: 编辑限制线Delete: 删除限制线Add: 添加限制线Clear Limit Table: 清除限制表格Export to CSV File: 将限制表格输出以CSV文件格式保存Import from CSV File: 从CSV格式文件中输入限制表格Return: 返回Fail Sign: 显示/不显示测试失败标记Return: 返回Return: 返回。

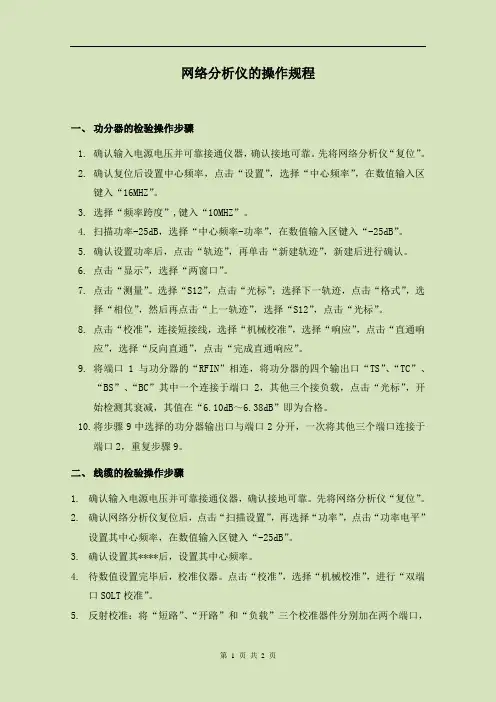

网络分析仪的操作规程一、功分器的检验操作步骤1.确认输入电源电压并可靠接通仪器，确认接地可靠。

先将网络分析仪“复位”。

2.确认复位后设置中心频率，点击“设置”，选择“中心频率”，在数值输入区键入“16MHZ”。

3.选择“频率跨度”,键入“10MHZ”。

4.扫描功率-25dB，选择“中心频率-功率”，在数值输入区键入“-25dB”。

5.确认设置功率后，点击“轨迹”，再单击“新建轨迹”，新建后进行确认。

6.点击“显示”，选择“两窗口”。

7.点击“测量”。

选择“S12”，点击“光标”；选择下一轨迹，点击“格式”，选择“相位”，然后再点击“上一轨迹”，选择“S12”，点击“光标”。

8.点击“校准”，连接短接线，选择“机械校准”，选择“响应”，点击“直通响应”，选择“反向直通”，点击“完成直通响应”。

9.将端口1与功分器的“RFIN”相连，将功分器的四个输出口“TS”、“TC”、“BS”、“BC”其中一个连接于端口2，其他三个接负载，点击“光标”，开始检测其衰减，其值在“6.10dB～6.38dB”即为合格。

10.将步骤9中选择的功分器输出口与端口2分开，一次将其他三个端口连接于端口2，重复步骤9。

二、线缆的检验操作步骤1.确认输入电源电压并可靠接通仪器，确认接地可靠。

先将网络分析仪“复位”。

2.确认网络分析仪复位后，点击“扫描设置”，再选择“功率”，点击“功率电平”设置其中心频率，在数值输入区键入“-25dB”。

3.确认设置其****后，设置其中心频率。

4.待数值设置完毕后，校准仪器。

点击“校准”，选择“机械校准”，进行“双端口SOLT校准”。

5.反射校准：将“短路”、“开路”和“负载”三个校准器件分别加在两个端口，确认安装完成后，点击“短/开/负载校准”。

6.依次将需要检测的线连接于端口1和端口2，测量其衰减。

若其每米衰减在0.1dB以内，则为合格品。

三、注意事项1.本仪器输出高压，因此所用的电源必须有良好的接地，使用之前检查用电安全。

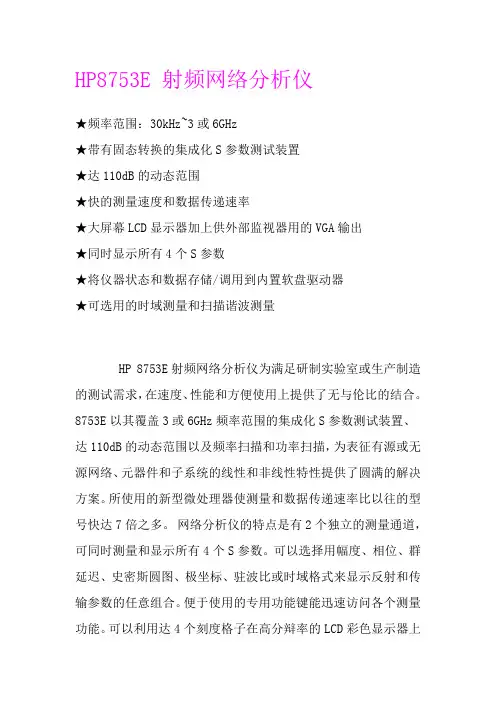

HP8753E 射频网络分析仪★频率范围：30kHz~3或6GHz★带有固态转换的集成化S参数测试装置★达110dB的动态范围★快的测量速度和数据传递速率★大屏幕LCD显示器加上供外部监视器用的VGA输出★同时显示所有4个S参数★将仪器状态和数据存储/调用到内置软盘驱动器★可选用的时域测量和扫描谐波测量HP 8753E射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了无与伦比的结合。

8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。

所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。

网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。

可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。

便于使用的专用功能键能迅速访问各个测量功能。

可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。

为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。

较好的通用性和性能一个集成化的合成源提供了达10mW的输出功率(用选件011可达100mW)，1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。

三个调谐接收机可以在6GHz(带有选件006频率扩展)处105dB或3GHz(标准)110dB的宽动态范围内进行独立的功率测量或同时比值测量。

集成化的测试装置可以在不使用倍频器的情况下，测量达6GHz装置的传输和反射特性。

为了在非同轴系统中进行方便而精确的测量，特提供了TRL*/LRM*1校准。

利用内置适配器移去校准技术，还能实现对非插入式器件的高精度测量。

高稳定度的频率基准(选件1D5)提高了对高Q器件，如表面声波(SAW)器件、晶体谐振器或介质谐振滤波器的频率测量精度。

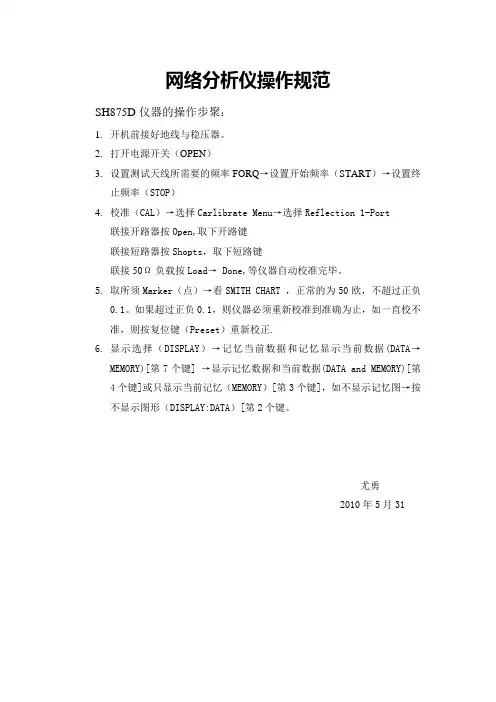

网络分析仪操作规范
SH875D仪器的操作步聚：
1.开机前接好地线与稳压器。

2.打开电源开关（OPEN）
3.设置测试天线所需要的频率FORQ→设置开始频率（START）→设置终
止频率（STOP）
4.校准（CAL）→选择Carlibrate Menu→选择Reflection 1-Port
联接开路器按Open,取下开路键
联接短路器按Shopts，取下短路键
联接50Ω负载按Load→ Done,等仪器自动校准完毕。

5.取所须Marker（点）→看SMITH CHART ，正常的为50欧，不超过正负
0.1。

如果超过正负0.1，则仪器必须重新校准到准确为止，如一直校不
准，则按复位键（Preset）重新校正.
6.显示选择（DISPLAY）→记忆当前数据和记忆显示当前数据(DATA→
MEMORY)[第7个键] →显示记忆数据和当前数据(DATA and MEMORY)[第4个键]或只显示当前记忆（MEMORY）[第3个键]，如不显示记忆图→按不显示图形（DISPLAY:DATA）[第2个键。

尤勇
2010年5月31。

HP8753E 射频网络分析仪★频率范围：30kHz~3或6GHz★带有固态转换的集成化S参数测试装置★达110dB的动态范围★快的测量速度和数据传递速率★大屏幕LCD显示器加上供外部监视器用的VGA输出★同时显示所有4个S参数★将仪器状态和数据存储/调用到内置软盘驱动器★可选用的时域测量和扫描谐波测量HP 8753E射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了无与伦比的结合。

8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。

所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。

网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。

可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。

便于使用的专用功能键能迅速访问各个测量功能。

可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。

为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。

较好的通用性和性能一个集成化的合成源提供了达10mW的输出功率(用选件011可达100mW)，1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。

三个调谐接收机可以在6GHz(带有选件006频率扩展)处105dB或3GHz(标准)110dB的宽动态范围内进行独立的功率测量或同时比值测量。

集成化的测试装置可以在不使用倍频器的情况下，测量达6GHz装置的传输和反射特性。

为了在非同轴系统中进行方便而精确的测量，特提供了TRL*/LRM*1校准。

利用内置适配器移去校准技术，还能实现对非插入式器件的高精度测量。

高稳定度的频率基准(选件1D5)提高了对高Q器件，如表面声波(SAW)器件、晶体谐振器或介质谐振滤波器的频率测量精度。

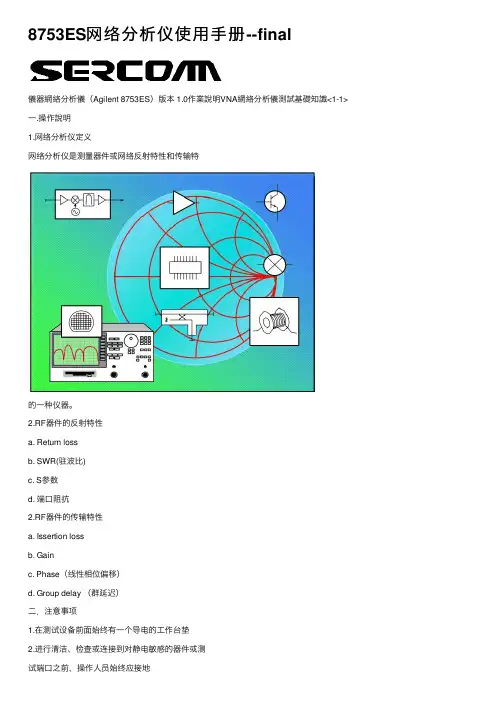

8753ES⽹络分析仪使⽤⼿册--final儀器網絡分析儀（Agilent 8753ES）版本 1.0作業說明VNA網絡分析儀測試基礎知識<1-1>⼀.操作說明1.⽹络分析仪定义⽹络分析仪是测量器件或⽹络反射特性和传输特的⼀种仪器。

2.RF器件的反射特性a. Return lossb. SWR(驻波⽐)c. S参数d. 端⼝阻抗2.RF器件的传输特性a. Issertion lossb. Gainc. Phase（线性相位偏移）d. Group delay （群延迟）⼆．注意事项1.在测试设备前⾯始终有⼀个导电的⼯作台垫2.进⾏清洁、检查或连接到对静电敏感的器件或测试端⼝之前，操作⼈员始终应接地3.在连接到分析仪测试端⼝或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地4.在进⾏器件连结时，请利⽤利⽤扭⼒扳⼿完成最终连接，进⾏紧固时扭⼒扳⼿不要冲过起始停⽌点可以利⽤辅助扳⼿防⽌连接器主体旋转图 1儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）⼆．注意事项儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）4132儀器網絡分析儀（Agilent 8753ES）2134儀器網絡分析儀（Agilent 8753ES）点击右⾯板图 9儀器版本網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-2>⼀.操作說明2.校准a.⽬的：消除仪器及连接电缆等带来的系统误差b.校准器件：如图9c.校准类型：1-port校准：测量反射特性时必须校准2-port校准：消除全部误差，是最完整，最精确的校准。

测量反射特性和传输特性时必须校准d.校准项⽬：开路校准，短路校准：只适于反射特性直通校准：只适于传输特性⼆．注意事项1.在测试设备前⾯始终有⼀个导电的⼯作台垫2.进⾏清洁、检查或连接到对静电敏感的器件或测试端⼝之前，操作⼈员始终应接地3.在连接到分析仪测试端⼝或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地4.在进⾏器件连结时，请利⽤利⽤扭⼒扳⼿完成最终连接，进⾏紧固时扭⼒扳⼿不要冲过起始停⽌点可以利⽤辅助扳⼿防⽌连接器主体旋转图 10儀器版本網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-3>⼀.操作說明e.校准步骤：1.打开Measurement Correction菜单按下2.选择校准组件类型 SELECT CAL KITCAL KIT 3.5mmD3.选择校准类型 CALIBRATE MENU FULL 2-PORT（全⼆端⼝误差修正）4.选择修正类型，按下 REFLECTION 把开路器连接到端⼝1上，待显⽰出来的记录线稳定后按下FORWARD:OPEN5.把短路器连接到端⼝1上，待显⽰出来的记录线稳定后按下FORWARD:SHORT6.把阻抗匹配负载连接到端⼝1上，待显⽰出来的记录线稳定后按下FORWARD:LOAD7.重复item4~6，但把校准组件连接到端⼝2上并按对应软键。

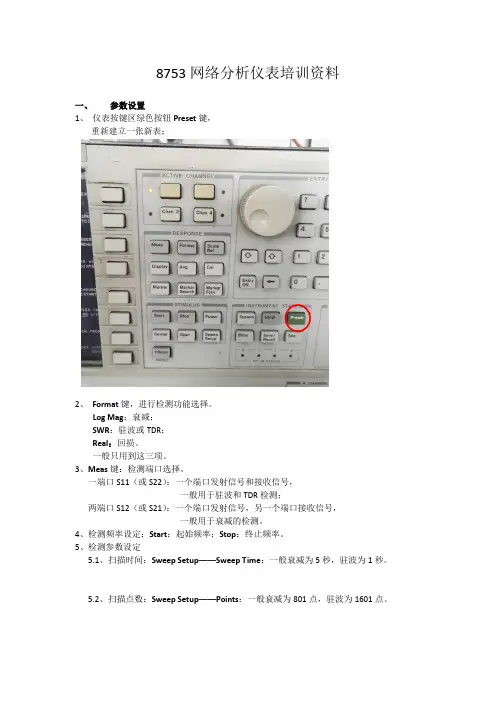

8753网络分析仪表培训资料
一、参数设置
1、仪表按键区绿色按钮Preset键，
重新建立一张新表；
2、Format键，进行检测功能选择。

Log Mag：衰减；
SWR：驻波或TDR；
Real：回损。

一般只用到这三项。

3、Meas键：检测端口选择。

一端口S11（或S22）：一个端口发射信号和接收信号，
一般用于驻波和TDR检测；
两端口S12（或S21）：一个端口发射信号，另一个端口接收信号，
一般用于衰减的检测。

4、检测频率设定：Start：起始频率；Stop：终止频率。

5、检测参数设定
5.1、扫描时间：Sweep Setup——Sweep Time：一般衰减为5秒，驻波为1秒。

5.2、扫描点数：Sweep Setup——Points：一般衰减为801点，驻波为1601点。

扫描时间，修改为1s
扫描点数，修改为1601
5.3、带宽：Avg——IF Bandwidth：一般为3KHz。

带宽，修改为3000Hz
5.4显示比例：Scale——Scale/Div，一般驻波最高为1.5时设置为50m/div；衰减可根据实际
情况进行调整。

修改为50m/div
二、校表Cal键
1、Cal Kit：校准组件选择。

N型校准件一般选85032F或85032B/E。

2、Calibrate：1-Port Cal：单端口校准；2-Port Ca l：双端口校准，Respinse（Thru）：衰减校准。

儀器網絡分析儀（Agilent 8753ES）版本 1.0作業說明VNA網絡分析儀測試基礎知識<1-1>一.操作說明1.网络分析仪定义网络分析仪是测量器件或网络反射特性和传输特的一种仪器。

2.RF器件的反射特性a. Return lossb. SWR(驻波比)c. S参数d. 端口阻抗2.RF器件的传输特性a. Issertion lossb. Gainc. Phase（线性相位偏移）d. Group delay （群延迟）二．注意事项1.在测试设备前面始终有一个导电的工作台垫2.进行清洁、检查或连接到对静电敏感的器件或测试端口之前，操作人员始终应接地3.在连接到分析仪测试端口或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地4.在进行器件连结时，请利用利用扭力扳手完成最终连接，进行紧固时扭力扳手不要冲过起始停止点可以利用辅助扳手防止连接器主体旋转图 1儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）二．注意事项儀器網絡分析儀（Agilent 8753ES）儀器網絡分析儀（Agilent 8753ES）4132儀器網絡分析儀（Agilent 8753ES）2134儀器網絡分析儀（Agilent 8753ES）点击右面板图 9儀器版本網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-2>一.操作說明2.校准a.目的：消除仪器及连接电缆等带来的系统误差b.校准器件：如图9c.校准类型：1-port校准：测量反射特性时必须校准2-port校准：消除全部误差，是最完整，最精确的校准。

测量反射特性和传输特性时必须校准d.校准项目：开路校准，短路校准：只适于反射特性直通校准：只适于传输特性二．注意事项1.在测试设备前面始终有一个导电的工作台垫2.进行清洁、检查或连接到对静电敏感的器件或测试端口之前，操作人员始终应接地3.在连接到分析仪测试端口或其它对静电敏感的器件上之前，始终应将测试电缆的内导体接地4.在进行器件连结时，请利用利用扭力扳手完成最终连接，进行紧固时扭力扳手不要冲过起始停止点可以利用辅助扳手防止连接器主体旋转图 10儀器版本網絡分析儀（Agilent 8753ES） 1.0作業說明VNA網絡分析儀操作步骤<3-3>一.操作說明e.校准步骤：1.打开Measurement Correction菜单按下2.选择校准组件类型 SELECT CAL KITCAL KIT 3.5mmD3.选择校准类型 CALIBRATE MENU FULL 2-PORT（全二端口误差修正）4.选择修正类型，按下 REFLECTION 把开路器连接到端口1上，待显示出来的记录线稳定后按下FORWARD:OPEN5.把短路器连接到端口1上，待显示出来的记录线稳定后按下FORWARD:SHORT6.把阻抗匹配负载连接到端口1上，待显示出来的记录线稳定后按下FORWARD:LOAD7.重复item4~6，但把校准组件连接到端口2上并按对应软键。

HP8753E射频网络分析仪★频率范围：30kHz~3或6GHz★带有固态转换的集成化S参数测试装置★达110dB的动态范围★快的测量速度和数据传递速率★大屏幕LCD显示器加上供外部监视器用的VGA输出★同时显示所有4个S参数★将仪器状态和数据存储/调用到内置软盘驱动器★可选用的时域测量和扫描谐波测量???HP8753E射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了无与伦比的结合。

8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。

所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。

网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。

可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。

便于使用的专用功能键能迅速访问各个测量功能。

可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。

为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。

较好的通用性和性能???一个集成化的合成源提供了达10mW的输出功率(用选件011可达100mW)，1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。

三个调谐接收机可以在6GHz(带有选件006频率扩展)处105dB或3GHz(标准)110dB的宽动态范围内进行独立的功率测量或同时比值测量。

集成化的测试装置可以在不使用倍频器的情况下，测量达6GHz装置的传输和反射特性。

为了在非同轴系统中进行方便而精确的测量，特提供了TRL*/LRM*1校准。

利用内置适配器移去校准技术，还能实现对非插入式器件的高精度测量。

高稳定度的频率基准(选件1D5)提高了对高Q器件，如表面声波(SAW)器件、晶体谐振器或介质谐振滤波器的频率测量精度。

8753網絡分析儀使用講解一、儀器簡介8753為美國安捷掄科技公司生產用於高頻測試的射頻網絡分析儀,最低分辨頻率可達到1Hz,最大測試頻率達6G,掃描時間不超過40ms,最大輸出功率達13dB.它有8753ES和8753ET兩種型號,常用來測試的參數有插入損耗(Insertion Loss),回波損耗(Return Loss),駐波比(VSWR),目前在NBC的天線測試中主要測試駐波比(VSWR).二、高頻理論簡介目前主要測試的為插入損耗和回波損耗插入損耗公式如下圖回波損耗隻要由反射系數決定,公式如下三、儀器面板上常用控制鍵說明1 preset 使儀器處在預設狀態2 meas 設置傳輸方式3 start 設置儀器的起點頻率4format 設置儀器的反射參數,如回損,駐波比等5save/ recall 存儲和調用測試程序6display 屏幕的參數設置7scale 設置刻度8marker 顯示相應頻率的測試值9 cal 校正四、測試程序的調用和校正調用操作步驟如下(preset)----------(save recall) ----------選擇相應的程序----------recall state調用完後需進行校正,校正操作步驟如下(cal ) ----------calibrate menu-----------s11 1-port---------接入open 校正器後按open---------接入short校正器後按short-------------接入load校正器後按load----------done 1-port cal五、測試程序的新增若儀器無所需要的測試程序,則必須按以下操作步驟新增程序（以測試條件2.4G到2.5G, VSWR<2為例）打上括號的表示為儀器面板上的硬鍵,否則為儀器屏幕旁的8個軟鍵中的其中一個1 進入儀器預設狀態( preset)----------2 設定起點頻率(start)----------2.4----------GHz3 設定終點頻率----------(stop)----------2.5----------GHz4選擇1通道測試5----------(chan1)-6 設定測量參數為駐波比---------（meas）----------ref1:fwd s11(A/R)------（format）----------swr 7 設置駐波比刻度----------（scale）----------0.4----------enter8 進入判定線編輯菜單（system）----------limit menu------limit line--------limit line _On off---------limit test _On off---------beep fail _On off---------edit limit line刪除原有的判定線(若原來無判定線可省略此步驟)----------delete ---------delete9 增加新的判定線----------add11 設置判定線的起點頻率--------stimulus value--------2.4G--------12 設置判定線的起始駐波比值upper limit ----------2----------*1----------13設置起點的類型(return) --------limit type------flat line------ (return)-------14 設置判定線的終點頻率add---------- stimulus value---------2.5------GHz----------15 設置判定線的終止駐波比值upper limit ----------2 ----------*1----------16 設置線的終點（return）------limit type-------single point------17 儲存成相應的料號文件（marker）---------- （save recall）----------save state ---------file utilities---------------rename file-------輸入相應的料號名----------done備注:1：此為8753ES 普通測試程序的編輯,,若為雙頻天線則需在16步後重復9到16的步驟2：2，3步驟中的頻率可隨意設置,如可設置start 2G,Hz,stop 3G,但此范圍一定要把判定線的頻率范圍.包括在內.3對於需測試用兩種規格的天線,還需要在第12步後按如下操作(display) ----------dual chan seup----------dual chan Onoff---------chan2---------ref1:fwd s11(A/R)----------format----------swr後重復6到16的步驟即可.六、常用注意事項1儀器電源需使用有接地保護的電源.2使用校正器使請注意動作要輕,請勿擰校正器後端.3測試時請注意要將轉接頭擰到位,轉接線固定好,校正完後請先用防呆用品進行防呆測試.,。

E8753E S8753D说明书(总11页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除HP8753E 射频网络分析仪★频率范围：30kHz~3或6GHz★带有固态转换的集成化S参数测试装置★达110dB的动态范围★快的测量速度和数据传递速率★大屏幕LCD显示器加上供外部监视器用的VGA输出★同时显示所有4个S参数★将仪器状态和数据存储/调用到内置软盘驱动器★可选用的时域测量和扫描谐波测量HP 8753E射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了无与伦比的结合。

8753E以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。

所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。

网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。

可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。

便于使用的专用功能键能迅速访问各个测量功能。

可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。

为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。

较好的通用性和性能一个集成化的合成源提供了达10mW的输出功率(用选件011可达100mW)，1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。

三个调谐接收机可以在6GHz(带有选件006频率扩展)处105dB或3GHz(标准)110dB的宽动态范围内进行独立的功率测量或同时比值测量。

集成化的测试装置可以在不使用倍频器的情况下，测量达6GHz装置的传输和反射特性。

为了在非同轴系统中进行方便而精确的测量，特提供了TRL*/LRM*1校准。
