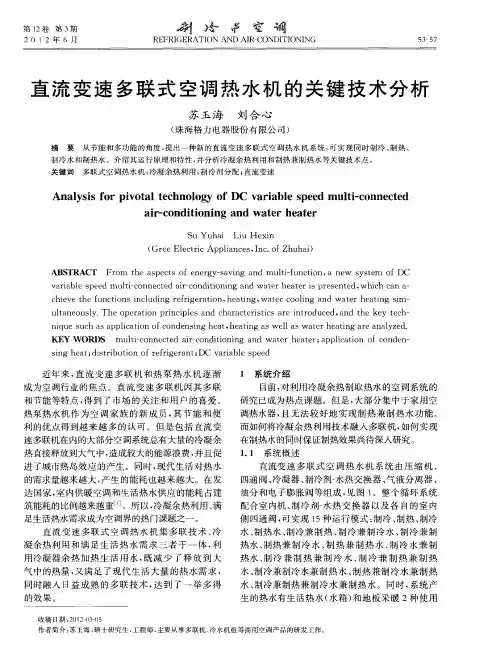

格力GPds直流变频多联空调热水机组

格力家用中央空调【目录】简介特点产品类别产品介绍（一）、简介中央空调系统由冷热源系统和空气调节系统组成。

制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。

制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。

随着住房条件的不断改善，各种类型的中高档住宅迅速增加．注重生活品质的您对居室的装设计和配套设施的要求也愈发关注。

曾经，只有在高级酒店和豪华别墅才会使用的中央空调，现在正走进干家万户，—套普通的公寓房安装家用中央空调已不再是遥不可及的梦想。

家用中央空调代替传统的分体式家用空调，已经逐步成为了21世纪空调消费的引顿潮流。

家用中央空调虽然安装成本比传统空调稍贵，但是它的优势更明显：美观、筒约、时尚、环保、节能、舒适、健康，符合消费者越来越挑剔的生活需求，尤其在家装方面，还能更好地彰显个人风格品味，让您和家A分享更优质的劣目。

市面上有各式的家用中央空调，肝谓花多眼乱，在购买之前要做足知识储备，以最专业的眼光去挑选最适台自己的产品。

家用中央空调是一种小型化的中央空调系统，有一台室外机通过管路连接多个室内机，实现各个房间温度的不同需求，从上世纪九十年代开始，家用中央空调就已经步入了中国——这时起，中央空调不再是酒店，办公楼，商场的专利——此后也一直获得了很好的发展，家用中央空调由于机身小巧，方便安装，能适应各种不同风格的设计，高性价比等受品质家庭青睐，尤其是格力家用中央空调，更把这些优点发挥到了极致，尤其适合各种不同居室环境安装，真正实现了家装“随心所欲”。

（二）、特点1、家用中央空调不是普通家电很多人把家用中央空调当成即插即用的普通家电，事实上，家用中央空调需要在装修前完成，需要像厨卫一样，列入装修设计、提前确定。

2、家用中央空调与房间结构关系很大家用中央空调的设计方案与房子的实际结构，朝向关系极大，室内机的位置，室外机的位置，风口的布置等需要专业的空调设计师进行设计。

第三章GMV多联室内机组—R系列(R410A)注：R系列(R410A)多联室内机组可搭配GPd系列直流变频多联室外机组、GPdm系列模块化直流变频多联室外机组、GR （R410A）系列数码多联室外机组、GRm（R410A）系列模块化数码多联室外机组。

一、普通风管机1、产品特点◆普通静压的室内机配置四档风机室内机普通静压配置，符合家居环境的要求，能将凉爽/温暖均匀送至室内的每一处空间,风量小,噪音低。

四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。

◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。

◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。

也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。

◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质。

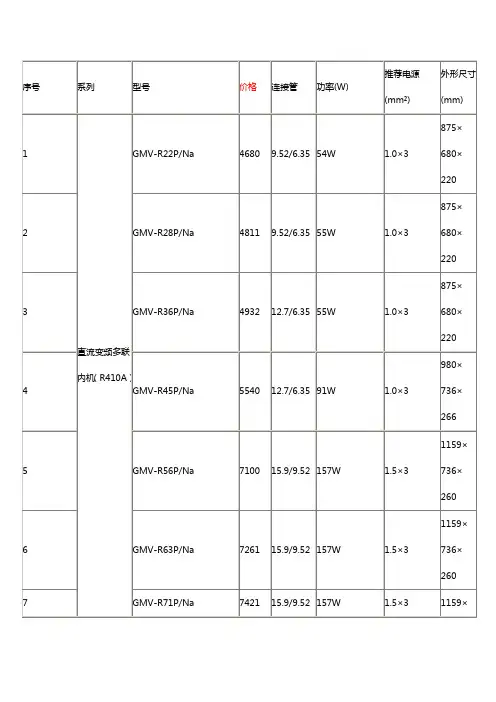

2. 产品外形图GMV-R22P/Na； GMVL-R22P/Na GMV-R25P/Na； GMVL-R25P/NaGMV-R28P/Na； GMVL-R28P/Na GMV-R32P/Na； GMVL-R32P/NaGMV-R36P/Na； GMVL-R36P/Na GMV-R40P/Na； GMVL-R40P/NaGMV-R45P/Na； GMVL-R45P/Na GMV-R50P/Na； GMVL-R50P/NaGMV-R56P/Na； GMVL-R56P/Na GMV-R63P/Na； GMVL-R63P/NaGMV-R71P/Na； GMVL-R71P/Na GMV-R80P/Na； GMVL-R80P/NaGMV-R90P/NaS； GMVL-R90P/Na GMV-R100P/NaS；GMVL-R100P/NaGMV-R112P/NaS；GMVL-R112P/Na GMV-R125P/NaS；GMVL-R125P/NaGMV-R140P/NaS；GMVL-R140P/Na3. 风管式室内机性能参数表注：a. 本机组设计执行标准GB/T 18837-2002。

格力空调Tops系列多联机组技术文件格力电器第一部分系统外机性能与规格1、本机组设计实行标准GB/T 18837-20022、以上冷量测试工况：室内干球/湿球温度（27/19℃）.室外干球/湿球温度（35/24℃）；以上制热量测试工况：室内干球/湿球温度（20/15℃）.室外干球/湿球温度（7/6℃）.3、根据最大熔丝电流来选择空气开关.根据最小线路电流来选择电气配线规格。

3、系统外机安装注意事项（1）机组安装基础：必须是水泥或钢结构.应能承受机器的运行重量.并能隔音及震动.且上平面是水平的。

机组的安装基础应预留排水槽。

（2）机组运行环境：安装处应能确保机器免受暴晒和雨淋；应尽量免受火、易燃品、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施.尽可能减小震动和噪音。

4、外机外形尺寸及安装维修空间单位：mm 第二部分系统内机性能与规格1、本机组设计实行标准GB/T 18837-2002。

2、机组风量是子环境温度20℃/16℃、内机最高风挡下测试。

3、额定测试条件：制冷：室内环境温度27℃（干球）/19℃（湿球）、室外环境温度35℃（干球）/24℃（湿球）；制热：室内环境温度20℃（干球）/15℃（湿球）、室外环境温度7℃（干球）/6℃（湿球）；.3、根据最大熔丝电流来选择空气开关.根据最小线路电流来选择电气配线规格。

2、室内机安装注意事项（1）机组安装基础：确保顶部吊杆、天花板、建筑物结构等有足够强度来承受机组重量。

（2）安装处应能确保机器免受暴晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气影响；应预留通风空间；应采取适当措施尽可能减小噪音和震动。

3、产品外形尺寸及安装维修空间第三部分产品电气及接地部分注意事项注意：空调机必须可靠接地.若接地不正确会导致触电或火灾。

一、电气布置◆按国家布线规则进行安装。

◆电源一定要使用额定电压及空调机组专用电源。

◆电源线应有可靠固定.以免接线端子受力.请不要用力拉动电源线。

第五章GPd、GPdm系列（R410A）多联机组工程设计及安装一、室内、外机冷媒配管设计1. 室内外机连接管的分歧方式2. Y型分歧管FQ01A、FQ01B、FQ02、FQ03、FQ04 Y型分歧管Y型分歧管可从下面的列表中选取：当下游室内机容量之和大于室外机容量时，分歧管以室外机容量进行选取。

对于FQ03或FQ04分歧管，分歧后两个支路对应的下游容量之比不能超过3：1。

举例说明：如需对下游室内机总容量代码为1000的管路进行分流，则分流后任何一侧的下游室内机容量代码之和不能小于250。

3. 室内外机冷媒配管允许长度和落差3.1容量大于等于60kW机组3.2容量大于等于20KW且小于60kW机组3.3容量小于20kW机组4. 冷媒配管尺寸4.1 室外机至第1分歧间的配管（主管）尺寸由室外机容量代码来确定室外机至第1分歧间配管尺寸4.2 分歧部至分歧部间的配管（分歧管）尺寸根据下游所接室内机容量选定。

在超过室外机容量时，以室外机容量为准。

分歧部与分歧部之间配管尺寸4.3 分歧部至室内机间的配管（室内配管）尺寸同室内机配管尺寸相同，尺寸如下表所示：室内机配管尺寸5. 冷媒配管要求5.1 本机型使用工质为R410A，冷媒配管要求不可与其他工质配管混用。

5.2 连接管管材为紫铜TP2M，满足GB/T17791-1999《空调与制冷用无缝铜管》的要求。

5.3 铜管壁厚要求:单位：mm二、室外机模块间连接配管设计注：同一系统内各模块间距不小于20mm。

1、模块连接组件对于模块化并联室外机，模块连接组件用于连接各模块之间气管和液管。

可从下面的列表中选取：2、油平衡连接三通对于三机并联油平衡管路，需在油平衡管路中连接一个接口内径均为φ9.7的油平衡连接三通。

3、室外机模块间连接配管尺寸选择3.1室外机与连接组件间配管室外机与连接组件间配管尺寸与单个模块要求配管尺寸相同。

3.2 模块连接组件间配管如室外机为三机并联，则需考虑模块连接组件间配管。

GMV-Pd100W/NaC-N1GMV-Pd120W/NaC-N1GMV-Pd140W/NaC-N1GMV-Pd160W/NaC-N1GMV-Pd140W/NaBS-N1GMV-Pd160W/NaBS-N1GMV-Pd180W/NaBS-N110121416141618111415.417.615.417.62056565860586064220V～50Hz220V～50Hz220V～50Hz220V～50Hz380V～50Hz380V～50Hz380V～50Hz制冷KW3.1 3.84.55.1 4.5 5.16.5制热KW 2.9 3.6 4.3 4.8 4.3 4.8 5.5制冷A14.217.320.523.289.111.6制热A13.216.419.621.97.78.69.8950*340*1250950*340*1250950*340*1250950*340*1250950*340*1250950*340*12501000*370*1380IPX4IPX4IPX4IPX4IPX4IPX4IPX4气管mmφ15.9φ15.9φ15.9φ19.05φ15.9φ19.05φ19.05液管mmφ9.52φ9.52φ9.52φ9.52φ9.52φ9.52φ9.52连接方式喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接1101101351351151151306.0*36.0*310.0*310.0*36.0*56.0*56.0*5GMV-Pd250W/NaBS-N1GMV-Pd300W/NaBS-N1GMV-Pd350W/NaBS-N1GMV-Pd400W/Na-N1GMV-Pd450W/NaBS-N1GMV-Pd600W/NaBS-N1GMV-Pd900W/NaBS-N12530354045609027.5333945506510058596161616263380V 3N～50Hz380V 3N～50Hz 380V 3N～50Hz380V 3N～50Hz380V 3N～50Hz380V 3N～50Hz380V 3N～50Hz制冷KW5.787.39.3512.4513.9618.1528.31制热KW6.057.79.511.212.781826.52制冷A10.28131722.2524.8333.8252.59制热A10.8413.517.220.0222.8632.2547.52930*770*1670930*770*16701340*770*16701340*770*16701340*770*16701980*920*17602580*880*1772IPX4IPX4IPX4IPX4IPX4IPX4IPX4气管mmφ22.2φ22.2φ28.6φ28.6φ28.6φ28.6φ34.9液管mmφ9.52φ9.52φ12.7φ12.7φ12.7φ15.9φ19.05连接方式钎焊连接钎焊连接钎焊连接钎焊连接钎焊连接钎焊连接钎焊连接255255350350370560800尺寸mm（宽*深*高）制冷量KW 格力直流变频多联机组GPd型号噪音dB(A)电源额定功率额定电流尺寸mm（宽*深*高）防水等级型号制冷量KW 制热量KW 连接管净重kg 推荐电源线mm²*根防水等级连接管净重kg制热量KW 噪音dB(A)电源额定功率额定电流6.0*5 6.0*510.0*510.0*510.0*516.0*535.0*5GMV-R22P/NaCGMV-R25P/NaCGMV-R28P/NaCGMV-R32P/NaCGMV-R36P/NaCGMV-R40P/NaCGMV-R45P/NaC制冷量KW 2.2 2.5 2.8 3.2 3.64 4.5制热量+辅热KW 2.5+1 2.8+1 3.2+1 3.6+1 4.0+1 4.5+1.4 5.0+1.4循环风量m³/h 450/400/280/220450/400/280/220450/400/280/220520/450/370/300520/450/370/300750/550/450/350750/550/450/350噪音dB(A)35/30/26/2335/30/26/2335/30/26/2337/32/29/2637/32/29/2638/35/32/3938/35/32/39220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz制冷KW0.0650.0650.0650.0650.0650.080.08制热+辅热KW0.065+10.065+10.065+10.065+10.065+10.08+1.40.08+1.4710×450×200710×450×200710×450×200710×450×200710×450×2001010×450×2001010×450×2001060×548×2701060×548×2701060×548×2701060×548×2701060×548×2701360×548×2701360×548×270IP23IP23IP23IP23IP23IP23IP23T1T1T1T1T1T1T1气管mmΦ9.52Φ9.52Φ12.7Φ12.7Φ12.7Φ12.7Φ12.7液管mmΦ6.35Φ6.35Φ6.35Φ6.35Φ6.35Φ6.35Φ6.35连接方式喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接喇叭口连接GMV-R50P/NaCGMV-R56P/NaCGMV-R63P/NaCGMV-R71P/NaC制冷量KW 5 5.6 6.37.1mm Φ6.35Φ9.52制热量+辅热KW 5.6+1.46.3+1.47.0+1.48.0+1.8inch Φ1/4＂Φ3/8＂循环风量m³/h 750/550/450/350850/600/500/400850/600/500/4001100/900/650/500mm Φ12.7Φ15.9噪音dB(A)38/35/32/3938/35/32/3938/35/32/3940/36/33/30inchΦ1/2＂Φ5/8＂220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz制冷KW0.080.080.080.12制热+辅热KW0.08+1.40.08+1.40.08+1.40.12+1.8气候类型连接管铜管尺寸对照表电源规格额定功率型号型号电源规格额定功率机组尺寸mm宽*深*高包装尺寸mm宽*深*高防水等级直流变频多联机组 静音风管式室内机推荐电源线mm²*根1010×450×2001010×450×2001010×450×2001310×450×2001360×548×2701360×548×2701360×548×2701660×548×270IP23IP23IP23IP23T1T1T1T1气管mmΦ12.7Φ15.9Φ15.9Φ15.9液管mmΦ6.35Φ9.52Φ9.52Φ9.52连接方式喇叭口连接喇叭口连接喇叭口连接喇叭口连接GMV-R22P/NaE GMV-R25P/NaE GMV-R28P/NaE GMV-R32P/NaE GMV-R36P/NaE GMV-R40P/NaE GMV-R45P/NaE制冷量KW 2.2 2.5 2.8 3.2 3.64 4.5制热量+可选辅热KW 2.5+0.5 3.0+0.5 3.2+0.8 3.6+0.8 4.0+0.8 4.5+1.0 5.0+1.0噪音（H/L）dB(A)37/3037/3037/3039/3539/3540/3640/36220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 0.0750.0750.0750.060.060.0650.065700×615×200700×615×200700×615×200700×615×200700×615×200900×615×200900×615×200222222222227270/150/150/150/150/150/150/15GMV-R50P/NaEGMV-R56P/NaEGMV-R63P/NaEGMV-R71P/NaEGMV-R80P/NaE制冷量KW 5 5.6 6.37.18制热量+可选辅热KW 5.8+1.0 6.3+1.07.0+1.58.0+1.58.8+2.1噪音（H/L）dB(A)40/3641/3742/3842/3843/39220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz 220V 1N ～50Hz0.0650.0650.0950.0950.17900×615×200900×615×2001100×615×2001100×615×2001200×655×26022222222220/150/150/150/150/15气候类型连接管机组尺寸mm宽*深*高包装尺寸mm宽*深*高防水等级直流变频多联机E系列风管式室内机型号电源规格机组尺寸mm宽*深*高净重（热泵/纯热泵）kg 机外静压Pa 功率KW 型号电源规格功率KW机组尺寸mm宽*深*高净重（热泵/纯热泵）kg机外静压Pa。

第七章GMV直流变频多联机组—GPd系列注：GPd系列直流变频多联室外机组搭配R系列（R410A）多联室内机组（请参阅第183页）一、产品概述GPd直流变频系列是格力自主研发的最新一代变频空调机组，机组采用领先科技的直流变频压缩机和独特的外观设计，并优化了制冷系统，使性能更佳、能效比更高、运行更为可靠，安装调试更为方便。

◆稳定可靠的系统设计a．专利回油技术，使机组在各种恶劣工况下均能可靠回油，保证压缩机的可靠运行；b．业界领先的直流变频正弦波驱动控制技术，压缩机更圆滑运行，强有力的保证了压缩机在各种频率下的可靠运行和能力输出；c．室外风机自动调节输出控制技术，保证电机可靠运行的同时，消除了因多台室内机同时开关引起的系统能力波动而造成的系统压力剧烈变化，使系统压力过渡更为平缓，有效的保护了系统的可靠运行；d．智能化霜控制，使系统做到有霜即化，无霜不化，彻底打破常规的定时化霜模式，最大限度的保证了用户的使用；e．成熟的多联机PI算法控制，为冷媒的精确分配和系统能力输出提供了保障。

f．多重保护功能，系统的可靠性更高；g．机组可在很宽温度范围内连续可靠运行（制冷：-5℃～50℃；制热：-15℃～27℃），极大降低了机组对使用环境要求的局限性；h．独特的系统控制，有效的避免了常规变频多联空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常的出现，保证了系统在低负荷长期运行是安全、可靠的；i．系统在各种恶劣工况下经过长期严酷的测试，设计上充分考虑了用户实际使用的条件，保证出厂的每台机组都是可靠、合格的。

j.直流变频系列采用环保冷媒R410A，也有部分机型可选择R22工质。

◆灵活方便的工程安装a．高效的换热器设计，使机组的体积更小，可使用普通电梯进行搬运，无需额外的吊装设备；b．五面出管设计，使机组在工程安装时连接管的安装方向选择做到最大化，降低了工程安装的难度，提高了工程安装的效率，降低了工程安装的人工操作成本；c．机组最长连接管相当长度150m，最大时内外机落差50m，最大限度满足各式建筑的实际需求；d．人性化的底座设计，使工程安装中机组的定位、固定更为方便，更为可靠；e．简单、直观的配管和配线系统，使工程安装更轻松快捷，极大的降低了工程运输和安装成本。

格力GPd直流变频多联空调机组注：GPd 直流变频多联空调机组搭配GMV 多联空调机组室内机（R410A）。

一、产品概述1、产品特点GPd 直流变频多联空调机组是格力自主研发的最新一代变频空调机组，是由一台风冷室外机连接数台相同或不同型式、容量的直接蒸发式室内机构成单一制冷系统，向一个或数个区域直接提供处理后空气的空调机组；机组容量范围为10.0kW ～ 90.0kW，其中20.0kW 以下容量机组主要用于家居场所、小型办公楼和商场等，而20.0kW 以上机组主要用于大型办公楼、生产车间、大型商场等商用场所。

机组采用技术领先的直流变频压缩机和独特的外观设计，并优化了制冷系统，使性能更佳、能效比更高、运行更为可靠，安装调试更为方便。

◆稳定可靠的系统设计a. 业界领先的直流变频正弦波驱动控制技术，压缩机更柔和和无级变速运行，强有力的保证了压缩机在各频率下的可靠运行和能力输出；b. 机组采用格力成熟的PI 算法控制技术，分别判断室内外温度，室内机能力，设定温度等不同条件决定压缩机的能力输出，与其他厂家同类产品所采用的简单的根据室内机能力决定压缩机的能力输出相比，格力变频多联机的运行频率连续平稳，冷媒分配更为精确，制冷速度更合理，环境温度与设定温度的差值更小；c. 机组可在宽温度范围连续可靠运行（室外温度：制冷10℃～ 48℃；制热-20℃～ 27℃），最大范围满足用户需求；d. 独特的系统控制，有效地避免了常规多联式空调在低负荷“大马拉小车”运行时带来的系统压力、温度、电流等异常问题，保证了系统在低负荷长期运行是安全、可靠的；◆直流变频技术, 高效节能a．格力直流变频机组，选用性能优越的高压腔直流变频压缩机，节能效率更高。

b. 由于交流变频所用压缩机中电机为交流电机，交流电机磁场的建立需要定子电流来建立，因此需要一部分损耗，即二次铜损；直流变频所用压缩机中电机为PMSM 或BLDC 电机，而PMSM 或BLDC 电机磁场是永磁体的，即没有二次铜损。

格力中央空调多联机介绍本文对市面上常见的格力多联机机型做了一些介绍。

详情可见公司官网：1、Free系列直流变频多联机组Free系列直流变频多联空调机组，是格力公司自主研制开发的新型多联空调机组，结合中央空调的舒适、高档和分体空调机安装方便、灵活等优势，运行经济高效。

Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。

★单室外机：只有一个室外机，安装省时、省工、省空间，安全可靠、美观大方。

★多室内机：室内机有风管送风式和挂壁式两大类，可根据实际需要任意选配；一个室外机带多个室内机可同时满足单个或多个房间使用，每个室内机可单独控制，使用方便。

★多种余压设计，使用范围广：同一风管送风式室内机只需改变室内机接线就可进行高静压或普通静压运行，使用方便、范围广。

★内机安装灵活：根据实际情况，室内机可以灵活确定送回风形式、冷凝水接出方向、风口型式。

★更精心设计:机组结构设计科学，安装、检测、维修、保养极为方便；室内机身高度最薄185mm，最高仅300mm。

★保温材料性能优良：室内机采用优质保温材料，防潮、不腐烂、不滋生细菌、不产生化学气体、不掉下碎屑、同时具有高热阻、隔噪音、避震动等性能。

★运行可靠：机组安全保护功能齐全，具有强大故障自诊断功能；(详见“微电脑控制系统”)。

★高效节能：采用名牌压缩机；蒸发器采用亲水膜铝箔、内螺纹铜管，换热效率高，提高了机组的能效比。

★室内空气品质好：机组送风管可接多个风口，使室内空调温湿度达到均匀，并且风管送风式室内机预留的新风管可接入新风，室内空气质量优良。

★使用方便：简洁的全中文控制器(或灵活的遥控器)使你对机组控制自如。

适用场所：Free系列直流变频多联空调机组可广泛适用于中小型超市、连锁店、宾馆、酒楼、餐厅、办公室、会议室等。

特别适合中小型商用和工业应用建筑空调工程。

2、GH系列家用一拖多空调机组GH系列家用一拖多空调机组使用特性1、所有房间一个空调系统，整体运行更加节能；2、内机可引入新风，提高室内空气品质；3、空调专业人士进行空调设计，优化送回风方式，房间温度均匀，温馨舒适；4、每个房间的空调可以独立控制，满足家庭中中不同使用者的个性要求；5、考虑到不需要同时使用所有房间的空调特性，空调室外机可适当选的偏小，节约初装成本。

热水系统控制说明1、加热主机模块化控制可实现控制16台模块并联运行；各模块之间开机分时启动控制；模块1作为主模块，其它模块从主模块获取水箱水位信息。

2、加热水箱补水电磁阀控制当加热水箱中的水位达到低水位的时候，补水电磁阀开启，向系统补水；当水位达到高水位时，补水电磁阀关闭，停止补水；机组运行前首次补水可以直接补入水箱，运行时自动从机组进水口处补入。

3、加热主机加热运行说明当水箱水位低于中水位时，热水循环泵开启，补水电磁阀打开，机组启动制热，达到放热水条件时候向储热水箱放水水；当蓄热水箱水位达到高水位的时候，放水电磁阀关闭，当加热水箱水位达到高水位且水温达到设定值时机组停止运行。

4、加热主机运行加热水箱的设定水温运行。

设定38-55℃之间可调，感温探头给主机信号从而控制主机的启停。

5、放水阀（放水水泵）控制ON代表接通，OFF代表断开。

放水阀动作不受系统启停的影响。

任意符合以下条件之一，停止放水：1）当T出≤T_设-ΔT(5℃)-1时，放水阀断电停止放水。

2）当蓄热水箱水位开关SB1（OFF）时，放水阀断电停止放水。

3）当加热水箱水位开关低点SA2（ON）时，放水阀断电停止放水。

开始放水条件：当蓄热水箱水位开关SB1（ON），并且加热水箱水位开关低点SA2（OFF）时，按照以下条件进行放水动作。

1）当T出≥T_设－1；放水阀通电放水；2）当T_设-ΔT(5℃)-1 ＜T出＜T_设-1时，保持前面运行状态。

6、蓄热水箱保温运行保温运行说明：储热水箱中的热水长时间不用，水温降低到设定温度以下某一个温度时，保温用机组开启，循环保温泵使储热水箱的水经过机组中的套管换热器循环加热；当储热水箱的水被加热上升到设定温度时（30-58℃可调），机组停止运行。

7、回水控制当用户侧水系统长时间无用水时，系统水管内水温下降到某一设定值，回水泵启动，将蓄热水箱内的热水吸入管网，使管内水温上升；当热水管中水温升至储热水箱水温时，水泵关闭，从而保证取水点水温与储热水箱水温保持一致。

第四章商用循环型空气能热泵热水机组一、产品概述1、产品特点商用循环型空气能热泵热水机组利用热泵原理，以消耗一部分电能为补偿，通过热力循环，从周围空气中吸取热量，通过压缩机将其输送至冷凝器，将来自水箱内的水循环加热至生活或生产所需要的目标值（30 ～ 58℃可调）。

商用循环型空气能热泵热水机组分为单机系列和模块化系列，共有18kW，36kW，65kW 三个基本模块，对于模块化机组，通过组合1 ～ 16 个相同或不同的模块，机组可以形成制热量为18 ～ 1040kW 范围内的系列产品。

商用循环型空气能热泵热水机组因其节能，高效，环保而广泛应用于工厂、宾馆、酒楼、医院、美容院、洗衣店、洗浴中心和热水应用量较大的其他场合。

◆环保节能机组运行过程中没有任何排放气体，绿色环保。

并且运行节能，平均能效达4.5 以上（最高达5.8）。

◆安全可靠完全实现水电分离，消除了传统热水器具有的易燃、易爆、触电、煤气中毒等危险；且先进的微电脑控制，保护功能齐全，从根本上杜绝了漏电、干烧、超高温等安全隐患。

◆精心设计采用名优压缩机, 系统稳定可靠；电子膨胀阀节流，可调节范围更广更精确；热水专用套管式冷凝器，适用水质范围广，不易脏堵，机组使用寿命长。

◆模块化设计，自由组合格力专利的模块化设计，最多16 台机组自由组合，任意一台机组均可作为主控模块；组合灵活，拓展性强。

◆全年全天候制热, 热水温度自由可调产品环境温度范围为-7 ～ 43℃，满足全年全天候制热，并且热水温度可以根据用户实际使用需求，从30 ～ 58℃任意可调, 机组运行时温差小, 水温上升平稳，满足不同用户的个性化需求。

2、产品命名规则序号代号描述可选项1 热源方式K-空气能2 结构形式F-分体式；缺省-整体式3 热水机代号RS-热水机4 名义制热量制热量，单位：kW5 制热方式Z－直热式；缺省－非直热式6 压缩机系统S－双系统；缺省－单系统7 模块化特征M－模块化机组；缺省－普通型机组8 功能特征P－变频；Pd－直流变频；Re－低温热泵；缺省－定频9 制冷剂Na－R410A； N－R407C；缺省－R2210 设计序号以A、B、C…排列11 电源形式S－三相；D－电加热；缺省－单相例KFRS-36SM/AS表示：名义制热量为36kW的三相电、双系统、模块化循环型分体式空气能热泵热水机。
