长江大学机械制图考试试卷

可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。

A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。

A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。

A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。

A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。

A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。

A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。

A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。

A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。

A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。

A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。

A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。

A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。

A．I B．H C．Z D．U14．是可以移位配置的视图。

A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。

A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。

2．不论放大或缩小，标注尺寸时必须注出的尺寸。

一、是非题(10分)1.只增加定位的刚度和稳定性的支承为可调支承。

（×）2.机械加工中，不完全定位是允许的，而欠定位则不允许。

（√）3.一面双销定位中，菱形销长轴方向应垂直于双销连心线。

（√）4.装配精度要求不高时，可采用完全互换法。

（×）5.车削细长轴时，工件外圆中间粗两头细，产生此误差的主要原因是工艺系统刚度差。

（√）6.机床的热变形造成的零件加工误差属于随机性误差。

（×）7.机床的传动链误差是产生误差复映现象的根本原因。

（×）8.工序集中则使用的设备数量少，生产准备工作量小。

（×）9.工序余量是指加工内、外圆时加工前后的直径差。

（×）10.工艺过程包括生产过程和辅助过程两个部分。

（×）二、填空(30分)1.机械加工中，加工阶段划分为（粗加工）、（半精加工）、（精加工）、（光整加工）。

2.达到装配精度的方法有（互换法）、（调整法）、（修配法）。

3.加工精度包括（尺寸）、（形状）、（位置）三方面的内容。

4.定位误差由两部分组成，其基准不重合误差是由（定位基准）与（工序基准）不重合造成的，它的大小等于（两基准间尺寸）的公差值。

5.圆偏心夹紧机构中，偏心轮的自锁条件是（eD)20~14(），其中各符号的意义是（D为圆偏心盘的直径；e为偏心量）。

6.机床主轴的回转误差分为（轴向跳动）、（径向跳动）、（角度摆动）。

7.机械加工中获得工件形状精度的方法有（轨迹法）、（成型法）、（展成法）等几种。

8.机床导轨在工件加工表面（法线）方向的直线度误差对加工精度影响大，而在（切线）方向的直线度误差对加工精度影响小。

9.选择精基准应遵循以下四个原则，分别是：（基准重合）、（基准统一）、（互为基准）、（自为基准）。

10.夹具对刀元件的作用是确定（刀具）对（工件）的正确位置。

11.划分工序的主要依据是( 工作地点不变)和工作是否连续完成。

一、是非题(10分)1.辅助支承起定位作用，而可调支承不起定位作用。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

第 1 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、 单项选择题。

（每小题3分，共15分）1．锯齿形螺纹的牙型符号是______。

（ ） A ．MB ．GC ．TrD ．B2．选择正确的半剖视图。

（ ）3．选择正确的剖视图。

（ ）4．选择粗糙度标注错误的视图。

（ ）AB C D5．选择正确的断面图。

（ ）A B C D二、在右侧将主、俯视图改画为半剖视图。

（共8分）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人得 分得 分A B C D工学院《机械制图（Ⅱ）》课程试卷20 ――20 学年第 2 学期A B C第 2 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————三、在视图右侧将主、俯视图改画为局部剖视图。

（共10分）四、在两图之间用阶梯剖画出机件的主视图。

（共10分）五、在两图之间将主视图采用合理的剖视图表达。

（共10分）六、在指定位置处画出各移出断面图，键槽深4mm 。

（共9分）得 分得 分得 分得 分第 3 页 共 8 页学院：___________专业：_____________ 班级：_______________ 姓名：_______________学号：________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————七、分析螺钉连接装配图中的错误，将正确画法画在右侧图中。

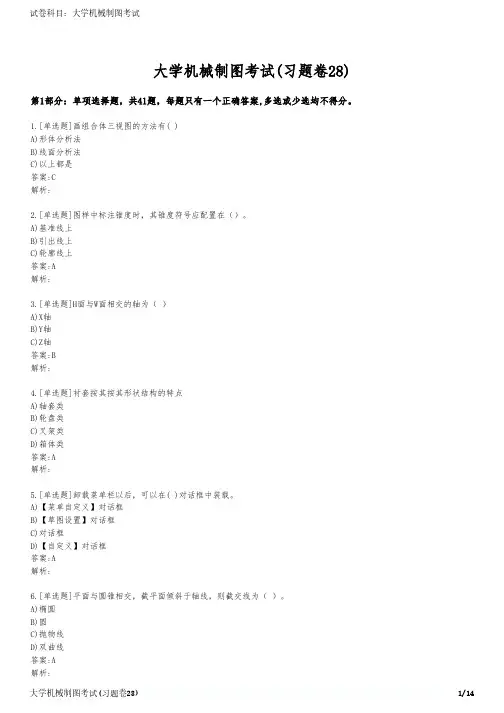

大学机械制图考试(习题卷28)第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]画组合体三视图的方法有( )A)形体分析法B)线面分析法C)以上都是答案:C解析:2.[单选题]图样中标注锥度时，其锥度符号应配置在（）。

A)基准线上B)引出线上C)轮廓线上答案:A解析:3.[单选题]H面与W面相交的轴为（ ）A)X轴B)Y轴C)Z轴答案:B解析:4.[单选题]衬套按其按其形状结构的特点A)轴套类B)轮盘类C)叉架类D)箱体类答案:A解析:5.[单选题]卸载菜单栏以后，可以在( )对话框中装载。

A)【菜单自定义】对话框B)【草图设置】对话框C)对话框D)【自定义】对话框答案:A解析:6.[单选题]平面与圆锥相交，截平面倾斜于轴线，则截交线为（ ）。

A)椭圆B)圆C)抛物线D)双曲线答案:A7.[单选题]表达零件的结构、尺寸和技术要求的图样，称为（ ）。

A)投影B)视图C)零件图D)装配图答案:C解析:8.[单选题]想取消正在执行的命令应（ ）A)按ESC键B)按退格键C)键入EXITD)按ctrl+C答案:A解析:9.[单选题]圆柱齿轮的全齿高是（）。

A)2.25mB)mC)1.25 mD)1.5 m答案:A解析:10.[单选题]一般用于受力不大且不常拆卸的场合的连接方法是（ ）。

A)螺栓连接B)双头螺柱连接C)螺钉连接D)都不对答案:C解析:11.[单选题]螺纹中的左旋代号用（）表示。

A)LHB)ＴＷC)ＭＴD)ＬＩ答案:A解析:12.[单选题]图样中的图形只能表达零件的形状，零件的真实大小应以图样上所注的（ ）为依据。

A)粗糙度B)尺寸C)技术要求D)公差答案:B解析:13.[单选题]画组合体三视图的步骤是（）B)选择主视图，选择比例定图幅，布图画基准线，画底稿，检查描深C)形体分析，选择主视图，布图画基准线，画底稿，检查描深，填标题栏D)形体分析，选择主视图，选择比例定图幅，画底稿，填标题栏答案:A解析:14.[单选题]左视图是（）。

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

（完整版）机械制图试题10套机械制图（⼀）⼀、单选题1.物体向不平⾏于基本投影⾯的平⾯投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺⼨的依B.标注尺⼨的起点C.标注尺⼨的终点D. 标注尺⼨的范围3.对称机件的视图可只画⼀半或1/4，并在对称中⼼线的两端画两条与其垂直的平⾏（）A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某⼀部分向（）投射所得的视图A.基本投影⾯B.不平⾏于基本投影⾯C.辅助投影⾯D.正投影⾯5、已知物体的主、俯视图，错误的左视图是（）垂线，CD是正平线b)AB是侧平线，BC是正平线，CD是⼀般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是⼀般位置直线7、在下图中，选出正确的视图（）。

⼆、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图⾯清洁，提⾼画图效率C.先⽔平后垂、斜，以保证图⾯整洁D.圆弧半径先⼩后⼤，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在⼀个平⾯上，就必须把三个投影展开，展开⽅法是（）A.正⾯保持不变B.⽔平⾯绕OX轴向上旋转90°C. ⽔平⾯绕OX轴向下旋转90°D.侧⾯绕OZ轴向右旋转90°E. 侧⾯绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图⾼平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影⾯，投影变短线B.直线平⾏于投影⾯，投影现实长C.直线垂直于投影⾯，投影聚⼀点D. 直线平⾏于投影⾯，投影聚⼀点E. 直线垂直于投影⾯，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲⾯⽴体⼀般需要标出（）⽅向的尺⼨A.长度B.宽度C.⾼度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平⾏的线段，在同⼀轴测投影中⼀定相互平⾏B.与直⾓坐标轴平⾏的线段，其轴测投影与相应的轴测轴平⾏C.与轴测轴平⾏的线段，按该轴的轴向伸缩系数进⾏度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进⾏度量.E.绘制轴测轴时，不必沿轴向测量尺⼨三、判断题（）1.圆柱的主视图和左视图都是⼀个长⽅形线框，其投影的含义相同。

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

考试试题一、填空题：（每空0.5 分、累计分）1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 、A4 ；2、机械制图当中惯用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，轴线、中心线采用细点画线；3、图样中的尺寸以㎜为单位。

4、在标注直径时，在数字前面应当加φ，在标注半径时应在数字前加 R 。

5、在标注角度尺寸时，数字应水平书写。

6、工程上常采用的投影法是中心投影法和平行投影法，其中平行投影法按投射线与投影面与否垂直又分为正投影法和斜投影法。

7、零件有长、宽、高三个方向的尺寸，主视图上只能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的宽和高。

8、按剖切范畴分，剖视图可分为全剖、半剖和局部剖三类。

9、六个基本视图的名称为：主视图，俯视图，左视图，右视图，仰望图，后视图。

10、内外螺纹只有当；；；；等五要素完全相似时，才干旋合在一起。

11、绘制圆柱齿轮的圆视图中，齿顶圆用线表达，分度圆用线表达，齿根圆用线表达，或省略不画。

12、外螺纹在非圆视图中，大径用表达、小径用表达。

13、零件图四大内容是：、、、。

14、零件图的尺寸标注规定是：、、、。

15、尺寸公差是指。

16、国标中规定，原则公差为 20 个等级，相似尺寸公差值越小，精度；公差值越大，精度，同一等级的公差，尺寸越小，公差值；尺寸越大，公差值。

17、零件的表面越光滑，粗糙度值越。

18、基本尺寸相似的孔和轴产生配合关系，根据间隙的大小，可分为配合，配合，配合三种；φ48H7/f7，这是基制配合；19、装配图是体现机器或部件的、、零件之间的和。

20、装配图的五大尺寸是、、、、。

二、选择题：1、下列符号中表达强制国标的是（C ）。

A ．GB/TB ．GB/Z C. GB2、不可见轮廓线采用（B ）来绘制。

A ．粗实线B ．虚线 C.细实线3、下列比例当中表达放大比例的是（B ）A ．1：1B ．2：1 C.1：24、在标注球的直径时应在尺寸数字前加（C ）A ．RB ．Φ C.SΦ5、标题栏普通位于图纸的（A ）A ．右下角B ．左下角C.右上角6、主视图与俯视图（A ）A、长对正B、高平齐C、宽相等7、主视图与左视图（B ）A、长对正B、高平齐C、宽相等8、为了将物体的外部形状体现清晰，普通采用（A ）个视图来体现。

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。

A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。

A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。

A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。

A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

大学机械制图考试(习题卷26)说明：答案和解析在试卷最后第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]当一条线垂直于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜2.[单选题]垂直度属于（ ）A)方向公差B)跳动公差C)形状公差3.[单选题]标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A)ha=mzB)ha =mC)ha =1.25m4.[单选题]。

正垂面在水平投影面的投影特性为（ ）。

A)收缩B)积聚性C)显示性D)垂直性5.[单选题]齿轮中的（ ）是作为计算齿轮各部分尺寸的基准圆。

A)齿顶圆B)分度圆C)齿根圆D)基圆6.[单选题]直线在所平行的投影面上的投影是（ ）A)实长不变B)长度缩短C)聚为一点D)长度变长7.[单选题](B)。

合理的标注尺寸，包括（ ）。

A)尺寸链要封闭B)尺寸链中有一个开口环C)主要尺寸间接获得D)不考虑测量问题8.[单选题]正垂面在三投影面体系中，类似性投影在（ ）A)V、H面上B)W、H面上C)V、W面上D)V、H、W面上9.[单选题]已知四点：A（30，20，15），B（40，20，15），C（30，20，10），D（40，10，15），这四点中在W面上重影的点是 （ ）A)点C与D（点D不可见）B)点A与点B（点B不可见）C)点A与点D（点A不可见）D)点A与点B（点A不可见）10.[单选题]图样上所注的尺寸，为该图样所示机件的（ ），否则应另外说明A)留有加工余量尺寸B)最后完工尺寸C)加工参考尺寸D)有关测量尺寸11.[单选题]平面在所垂直的投影面上的投影是（ ）A)一条直线B)实形不变C)缩小的三角形D)变大12.[单选题]圆柱面的形成条件是()A)母线绕过其圆心的轴旋转B)直母线绕与其平行的轴旋转C)曲母线绕轴线旋转D)直母线绕与其相交的轴旋转13.[单选题]图样中的比例是 1:2 ，那么它属于（ ）。

机械制图样卷（总分100分，考试时长90分钟）一、单项选择题（每小题2 分，共 100分）1、（）是用来画图线上水平线的。
