触摸屏校准分析

电阻式触摸屏校准算法分析<一> 算法分析电阻式触摸屏在X，Y坐标方向上是线性的，比如S32采用的触摸屏，理论上Xmin=0，Xmax=1023，Ymin=0，Ymax=1023。

但是实际的触摸屏，往往是xmin>0，xmax<1023，ymin>0，ymax<1023。

所以就需要校准。

此文讨论的校准算法，其原理就是利用触摸屏的线性特性，针对被校准的触摸屏，获取其真正的x，y的范围，即xmin，ymin，xmax，ymax将其记录下来。

以后当触摸事件发生，将触摸屏报告的原始坐标(x,y)按比例投射到0～1023的坐标上即可。

注意，TP与LCD在相同的坐标方向上，具有相似性，即比例一致性。

看看对原始坐标的处理：If (x<xmin) x=0;Else if (x>xmax) x=xmax-xmin;Else x=1023*(x-xmin)/(xmax-xmin);If (y<ymin) y=0;Else if (y>ymax) y=ymax-ymin;Else y=1023*(y-ymin)/(ymax-ymin);可见，对原始坐标，先减去一个0位置的偏移量（x-xmin），然后求得它X范围上的比率（(x-xmin)/(xmax-xmin)），再乘以1023，就得到了投射到（0～1023）上的坐标。

再看看校准算法。

在以下的讨论中，所谓物理坐标，指触摸屏上的坐标PT；所谓逻辑坐标，指LCD上的坐标PL。

LCD的宽度(W)对应TP的X方向，LCD的高度(H)对应TP的Y方向。

通过点击三个校准点Po(x,y)，Px(x,y)，Py(x,y)，我们能得到图中内层方框的X，Y的物理坐标范围，即Xm = Px.x – Po.x Ym = Py.y – Po.y将此图投射到LCD上，有如下(物理值->逻辑值)的对应关系：Xl->Lwl，Xm->Lwm，Xr->Lwr，Yb->Lhb，Ym->Lhm，Yt->Lht。

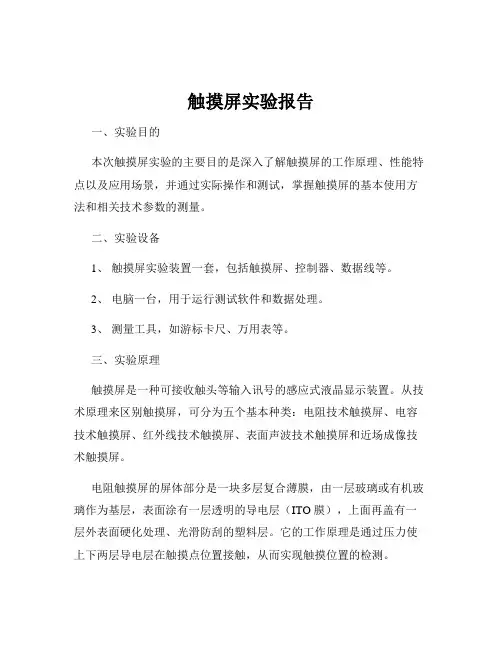

触摸屏实验报告一、实验目的本次触摸屏实验的主要目的是深入了解触摸屏的工作原理、性能特点以及应用场景，并通过实际操作和测试，掌握触摸屏的基本使用方法和相关技术参数的测量。

二、实验设备1、触摸屏实验装置一套，包括触摸屏、控制器、数据线等。

2、电脑一台，用于运行测试软件和数据处理。

3、测量工具，如游标卡尺、万用表等。

三、实验原理触摸屏是一种可接收触头等输入讯号的感应式液晶显示装置。

从技术原理来区别触摸屏，可分为五个基本种类：电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏和近场成像技术触摸屏。

电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层（ITO 膜），上面再盖有一层外表面硬化处理、光滑防刮的塑料层。

它的工作原理是通过压力使上下两层导电层在触摸点位置接触，从而实现触摸位置的检测。

电容触摸屏是利用人体的电流感应进行工作的。

电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层 ITO（纳米铟锡金属氧化物），最外层是一薄层矽土玻璃保护层，夹层 ITO 涂层作为工作面，四个角上引出四个电极，内层 ITO 为屏蔽层以保证良好的工作环境。

当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。

这个电流分别从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。

四、实验步骤1、连接设备将触摸屏实验装置与电脑正确连接，确保数据线连接牢固，设备电源正常接通。

2、安装驱动和测试软件在电脑上安装触摸屏的驱动程序，并运行相应的测试软件。

3、校准触摸屏按照测试软件的提示，进行触摸屏的校准操作，以确保触摸位置的准确性。

4、进行触摸测试使用手指或专用的触摸笔在触摸屏上进行点击、滑动、缩放等操作，观察触摸屏的响应情况，并记录相关数据。

屏幕4点校准算法介绍屏幕4点校准算法是一种用于校准触摸屏幕的方法。

通过测量用户点击屏幕时的坐标，并与屏幕上实际显示的坐标进行比较，可以计算出触摸屏幕的误差，并进行校准，从而提高触摸屏幕的准确性和灵敏度。

本文将详细介绍屏幕4点校准算法的原理、步骤和应用。

原理屏幕4点校准算法的原理基于触摸屏幕在不同位置的响应误差是不一样的。

通常情况下，由于制造过程中的一些偏差和材料差异，触摸屏幕在边缘和角落的响应误差较大，而在中心位置的响应误差较小。

因此，通过在触摸屏幕的四个角落进行校准，可以得到一个精确的校准参数，从而减小触摸屏幕的误差。

步骤屏幕4点校准算法的步骤如下：步骤1：选择参考点首先，需要选择四个参考点，一般选取屏幕的四个角落。

这四个参考点的坐标需要事先确定，并且要尽可能分布在屏幕的不同位置。

步骤2：用户操作用户需要按照指示在屏幕上分别点击四个参考点位置。

系统会记录下用户点击时的坐标。

步骤3：计算校准参数根据用户点击时的坐标和事先确定的参考点坐标，可以计算出校准参数。

校准参数可以通过线性插值或者其他数学模型得到，具体的计算方法要根据具体情况而定。

步骤4：应用校准参数最后，将计算出的校准参数应用到触摸屏幕上，以校正触摸屏幕的误差。

校准参数可以通过软件或者硬件的方式进行应用。

应用屏幕4点校准算法广泛应用于各类触摸屏设备，例如智能手机、平板电脑、工控机等。

通过校准触摸屏幕，可以提高用户的触控体验，减少误操作，并且可以精确地控制光标的位置。

总结屏幕4点校准算法是一种用于校准触摸屏幕的方法，通过选择参考点、用户操作、计算校准参数和应用校准参数等步骤，可以提高触摸屏幕的准确性和灵敏度。

该算法广泛应用于各类触摸屏设备，可以改善用户的触摸体验。

触摸屏校准
一、3.22触摸屏校准
触摸屏上电后迅速按住屏下方中部位置，当听到“吱”一声后抬手，进入一界面，按任意一点进入触摸校准画面，点击屏中心上出现的小黑点。

然后跟随小黑点点击屏的四个角。

返回。

二、6410；6408系列屏的校准
1.触摸屏上电后，当出现“心系健康，诚信天下”画面时，迅速快速的点击“心系健康”四个字的中部，进入设置界面。

点击“Touch Setting”按钮，在出现的选择框点“Touch Calibration”按钮，然后选择YES 键。

进入触摸校准画面，点屏中心的十字标中心2秒钟，抬起。

然后点击屏四个角落的十字图标，完成后点任意位置返回。

2.连接鼠标至触摸屏下端的USB口，重新上电，任意点击鼠标左键，进入系统设置画面。

点击“Touch Setting”按钮，在出现的选择框点“Touch Calibration”按钮，然后选择YES键。

进入触摸校准画面，点击屏中部的十字标中心。

然后点击屏四个角落的十字图标。

点任意位置返回。

三、8610；8608系列屏的校准
1、连接鼠标至触摸屏下端的USB口，重新上电，点击屏中间的触
摸校准按钮，点击屏中部的十字标中心。

然后点击屏四个角落
的十字图标。

点任意位置返回。

触摸屏上电后，点击屏中间的触摸校准按钮，进入校准画面。

点屏中心的十字标中心2秒钟，抬起。

然后点击屏四个角落的十字图标，完
成后点任意位置返回。

2、。

电容屏触摸校准方法
电容屏触摸校准是确保触摸屏准确响应用户输入的重要步骤。

以下是电容屏触摸校准的一般方法：
1. 手动校准，在某些设备上，可以通过进入设置菜单中的触摸屏校准选项来手动进行校准。

在这种情况下，系统会显示一些目标点，用户需要按照指示用手指精确地点击这些点，以便系统能够准确地识别屏幕的触摸位置。

2. 自动校准，许多设备在启动时会自动进行触摸屏校准，系统会通过内置的算法自动识别触摸屏的特征并进行校准。

这种方法通常更简单，用户无需进行手动操作。

3. 使用校准工具，一些设备可能配备了专门的校准工具，用户可以通过这些工具进行更精细的触摸屏校准，以确保触摸屏在不同位置都能准确响应。

4. 软件校准，在一些情况下，触摸屏校准可以通过安装特定的校准软件来实现，这些软件通常提供了更多的参数和选项，用户可以根据自己的需求进行定制化的校准。

无论采用哪种方法，触摸屏校准都是非常重要的，它可以确保设备在日常使用中能够准确响应用户的操作，提高了用户体验。

在进行触摸屏校准时，用户需要确保环境安静，避免干扰，以获得最佳的校准效果。

同时，定期进行触摸屏校准也是一个好习惯，可以确保设备长期保持良好的触摸性能。

电容屏触摸校准方法标题：电容屏触摸校准方法详解随着科技的发展，智能手机、平板电脑等移动设备已经深入到我们的日常生活中。

这些设备大多使用电容式触摸屏，但有时我们会发现屏幕的触摸点与实际位置存在偏差，这时就需要进行触摸校准。

本文将详细介绍电容屏触摸校准的方法。

一、了解电容屏工作原理电容屏是通过人体的导电性来感知触控位置的。

电容屏由多层组成，其中最重要的是底层的玻璃板和顶层的保护层。

这两层之间有许多透明的电极，形成许多小电容。

当手指接触屏幕时，会改变这些小电容的电荷分布，从而计算出触控的位置。

二、电容屏触摸校准的重要性由于制造误差、环境温度变化等因素，电容屏的实际触摸位置可能会与设计位置产生偏差，这就需要我们进行触摸校准。

触摸校准可以确保屏幕的精确度，提高用户的操作体验。

三、电容屏触摸校准方法1. 使用系统自带的校准工具：大部分移动设备都有内置的触摸屏校准工具。

通常在设置菜单中可以找到。

按照提示完成一系列的操作，如点击指定的点，画线等，就可以完成校准。

2. 手动校准：如果设备没有提供校准工具，或者校准后仍然存在问题，我们可以尝试手动校准。

首先，我们需要找到设备的固件文件，然后使用文本编辑器打开。

在固件文件中，我们可以找到触摸屏的校准参数，包括X轴和Y轴的偏移量和灵敏度。

根据实际情况调整这些参数，然后保存并重新刷入固件，就可以完成校准。

四、注意事项1. 在进行触摸校准时，应保证设备电量充足，避免在过程中断电导致数据丢失。

2. 校准过程需要一定的耐心和细心，不要急躁，以免影响校准效果。

3. 如果多次校准后仍然无法解决问题，可能是硬件问题，需要找专业的维修人员处理。

总的来说，电容屏触摸校准是一项简单但重要的任务。

只有正确的校准，才能保证屏幕的准确性和稳定性，提高用户的使用体验。

希望以上的介绍能帮助大家更好地理解和掌握电容屏触摸校准的方法。

触摸屏及ADS7846/HT20462009-05-15 10:17四线电阻式触摸屏，上图我们看到，触摸屏一般是上线和下线为一组。

左右线为一组，用万用表可以量到阻值。

上下的线阻为（Y+ Y-）阻值为 500欧----680欧。

左右线阻（X+ X-）阻值为 350欧----450欧。

jz4740,的中断计算程序#define SPCS_HIGH v_pSSIGPIORegs->group[SPI_EN_PIN/32].DATS = 1 <<(SPI_EN_PIN%32)#define SPCS_LOW v_pSSIGPIORegs->group[SPI_EN_PIN/32].DATC = 1 << (SPI_EN_PIN%32)#define SPCK_HIGH v_pSSIGPIORegs->group[SPI_CLK_PIN/32].DATS = 1 <<(SPI_CLK_PIN%32)#define SPCK_LOW v_pSSIGPIORegs->group[SPI_CLK_PIN/32].DATC = 1 <<(SPI_CLK_PIN%32)#define SPDA_HIGH v_pSSIGPIORegs->group[SPI_DATA_PIN/32].DATS = 1 <<(SPI_DATA_PIN%32)#define SPDA_LOW v_pSSIGPIORegs->group[SPI_DATA_PIN/32].DATC = 1 <<(SPI_DATA_PIN%32)#define SPDAIN v_pSSIGPIORegs->group[SPI_DATARX_PIN/32].PIN & (1 <<(SPI_DATARX_PIN % 32))//insert 0 ,not insert 1;#define SPDABUSY v_pSSIGPIORegs->group[SPI_BUSY_PIN/32].PIN & (1 <<(SPI_BUSY_PIN % 32))//insert 0 ,not insert 1;//------------------------------------------------------------------------------ void delay(int k){int i;for(i=0;i<k;i++);}void start()//SPI开始{SPCK_LOW;SPCS_HIGH;SPDA_HIGH;SPCK_HIGH;SPCS_LOW;}void WriteCharTo7843(unsigned char num) //SPI写数据{unsigned char count=0;SPCK_LOW;for(count=0;count<8;count++){if ( (num & 0x80) == 0x80)SPDA_HIGH;elseSPDA_LOW;SPCK_LOW;delay(3);SPCK_HIGH;delay(3);num <<= 1;}}int ReadFromCharFrom7843() //SPI 读数据{unsigned char count=0;WORD Num=0;for(count=0;count<12;count++){Num<<=1;SPCK_HIGH;delay(3); //下降沿有效SPCK_LOW;delay(3);if(SPDAIN)Num++;}return(Num);}INT WINAPI SpiISR( VOID ){while ( !g_SpiISR.bISTExist ){int X=0,Y=0,X_,y_;WaitForSingleObject( g_SpiISR.hIntrEvent, INFINITE );Sleep(30);//中断后延时以消除抖动，使得采样数据更准确start(); //启动SPIWriteCharTo7843(0x90); //送控制字 10010000 即用差分方式读X坐标详细请见有关资料delay(2);while(SPDABUSY);SPCK_HIGH; delay(4);SPCK_LOW; delay(4);X=ReadFromCharFrom7843();WriteCharTo7843(0xD0); //送控制字 11010000 即用差分方式读Y坐标详细请见有关资料delay(2);while(SPDABUSY);SPCK_HIGH; delay(4);SPCK_LOW; delay(4);Y=ReadFromCharFrom7843();SPCS_HIGH;RETAILMSG(1, (TEXT("SpiISR X=%d,Y=%d\r\n"),X,Y));InterruptDone( g_SpiISR.dwSwIntr );}return ( 0 );}控制字ADS7846的控制字由表1所列，其中S为数据传输起始标志位，该位必为“1”，A2～A0进行通道选择。

触摸屏校准原理在现代科技发展迅速的时代，触摸屏已经成为了我们日常生活中常见的输入设备之一。

无论是智能手机、平板电脑还是电脑显示屏，触摸屏的应用越来越广泛。

而触摸屏的校准原理则是保证其准确性和精确度的重要技术基础。

触摸屏校准的目的是为了确保用户在触摸屏上的操作能够准确地与屏幕上的相应位置对应起来。

如果触摸屏校准不准确，用户在触摸屏上的操作将会出现误差，从而降低了用户的体验和操作效率。

触摸屏校准的原理主要基于电容技术或者电阻技术。

其中，电容触摸屏是应用最广泛的一种。

电容触摸屏是利用触摸物体与触摸屏表面产生电容变化来实现触摸操作的。

而电阻触摸屏则是通过触摸物体对屏幕施加压力来改变电阻来实现触摸操作的。

触摸屏校准的过程可以分为两个主要步骤：标定和校对。

标定是指在出厂前对触摸屏进行的一系列校准操作，以确定触摸屏的坐标系。

而校对则是在触摸屏使用过程中，根据实际情况对触摸屏进行的校准操作，以确保触摸操作的准确性。

在标定过程中，首先需要将触摸屏分割成一个个小区域，并记录下每个小区域对应的坐标值。

然后，通过对这些小区域进行测试，测量触摸物体与触摸屏之间的电容变化或电阻变化，从而确定每个小区域的坐标值。

最后，将这些坐标值保存在触摸屏的控制器中，以便在实际使用中进行校对。

在校对过程中，触摸屏会根据用户的触摸操作与实际显示的位置进行比对，并计算出触摸物体的坐标值。

如果触摸物体的坐标与实际显示的位置不符合预期，触摸屏控制器会通过一系列算法进行校对，从而调整触摸物体的坐标值，以使其准确地与实际显示的位置对应起来。

触摸屏校准的原理虽然简单，但实际操作中存在一些挑战。

首先，触摸屏的校准需要考虑到不同触摸物体的特性，如大小、形状等，以确保校准的准确性。

其次，由于触摸屏的灵敏度和精度要求较高，对于校准的算法和方法也有一定的要求。

最后，触摸屏校准需要在不同环境下进行，如温度、湿度等因素也会对校准结果产生影响，因此需要进行相应的校准调整。

移植所遇到的问题分析与总结(elephant半原创)一：移植环境1：主机环境：Ret Hat Enterprise 52: 交叉工具链：开发平台：友善之臂mini2440+统宝寸屏4：所需的软件资源：（QT的移植是参考网上找到一篇较好的移植手册，但是此手册的作者不知道是无心之失还是咋的，给的资料有所保留。

不过思路比较清晰以及解析的比较详细，还是非常值得参考的）参照的文章链接地址为：二：交叉编译在移植好触摸屏的驱动后(在移植内核的时候完成)，一般都要移植一个tslib来配合，在用户层对触摸屏的数据进行滤波和矫正，同时也可以给应用程序一个统一的接口，很多GUI都支持tslib的接口。

我移植到开发板的QT版本是QT4，所以用进行触摸屏校正，因为QT4只是支持（目前最新版），QT2支持的是版本，所以在移植过程中先要看清楚自己移植的是什么版本。

简单描述tslib校正触摸屏原理：Tslib是触摸屏驱动和应用层之间的适配层，它从触摸屏驱动处获得原始的设备坐标数据，通过一系列的去噪、去抖、坐标变换等操作，来去除噪声并将原始的设备坐标转换为相应的屏幕坐标。

通过tslib/src/文件可以看出，在tslib中为应用层提供了2个主要的接口ts_open(),ts_close();ts_read()和ts_read_raw()，其中ts_read()为正常情况下的接口，ts_read_raw()为校准情况下使用的接口。

从tslib默认的文件中可以看出包括如下基本插件：（强烈建议通读这个配置文件并理解这个文件所写的内容）pthres 为Tslib 提供的触摸屏灵敏度门槛插件；variance 为Tslib提供的触摸屏滤波算法插件；dejitter 为Tslib 提供的触摸屏去噪算法插件；linear为Tslib 提供的触摸屏坐标变换插件。

tslib 从触摸屏驱动采样到的设备坐标进行处理再提供给应用端的过程大体如下： raw device --> variance --> dejitter --> linear --> applicationmodule module module module再来看看ts_calibrate主要做了哪些事情，校准情况下，tslib对驱动采样到的数据进行处理的一般过程如下：1。
