集成电路的工艺分类

集成电路的分类：（一）按功能结构分类集成电路按其功能、结构的不同，可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大类。

模拟集成电路又称线性电路,用来产生、放大和处理各种模拟信号（指幅度随时间变化的信号。

例如半导体收音机的音频信号、录放机的磁带信号等），其输入信号和输出信号成比例关系。

而数字集成电路用来产生、放大和处理各种数字信号（指在时间上和幅度上离散取值的信号。

例如3G手机、数码相机、电脑CPU、数字电视的逻辑控制和重放的音频信号和视频信号）。

（二）按制作工艺分类集成电路按制作工艺可分为半导体集成电路和膜集成电路。

膜集成电路又分类厚膜集成电路和薄膜集成电路。

（三）按集成度高低分类集成电路按集成度高低的不同可分为SSI 小规模集成电路(Small Scale Integrated circuits)MSI 中规模集成电路(Medium Scale Integrated circuits)LSI 大规模集成电路(Large Scale Integrated circuits)VLSI 超大规模集成电路(Very Large Scale Integrated circuits)ULSI 特大规模集成电路(Ultra Large Scale Integrated circuits)GSI 巨大规模集成电路也被称作极大规模集成电路或超特大规模集成电路(Giga Scale Integration)。

（四）按导电类型不同分类集成电路按导电类型可分为双极型集成电路和单极型集成电路,他们都是数字集成电路.双极型集成电路的制作工艺复杂，功耗较大，代表集成电路有TTL、ECL、HTL、LST-TL、STTL等类型。

单极型集成电路的制作工艺简单，功耗也较低，易于制成大规模集成电路，代表集成电路有CMOS、NMOS、PMOS等类型。

（五）按用途分类集成电路按用途可分为电视机用集成电路、音响用集成电路、影碟机用集成电路、录像机用集成电路、电脑（微机）用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集成电路、语言集成电路、报警器用集成电路及各种专用集成电路。

常见的集成电路工艺常见的集成电路工艺集成电路技术是现代电子技术和信息技术的重要支柱，是电子信息产业的基础和核心。

作为集成电路技术中的一个重要领域，集成电路工艺直接决定了集成电路的质量和性能。

在当前的电子行业中，常见的集成电路工艺主要有以下几种。

一、晶体管工艺晶体管工艺是最常见的一种集成电路工艺，用于生产流行的数字电路、微控制器和存储器等各种芯片。

这种工艺的主要特点是生产成本相对较低，性能稳定，被广泛应用于工业、民用和军事领域。

二、互补金属氧化物半导体（CMOS）工艺互补金属氧化物半导体（CMOS）工艺是现代集成电路工艺的主流技术之一。

相比较于传统的晶体管工艺，CMOS工艺在功耗、集成度、速度和可靠性上都有显著提高。

此外，CMOS工艺也是大规模集成电路（VLSI）制造的主要工艺之一。

三、硅片上封装（SOP）工艺硅片上封装（SOP）工艺是一种先进的微电子封装技术。

它通过使用多种先进的制程技术将芯片直接封装在硅片内部，实现更高的可靠性和更小的尺寸。

此外，SOP工艺还可以降低封装成本，提高生产效率和产品质量。

四、多晶硅薄膜晶体管（TFT）工艺多晶硅薄膜晶体管（TFT）工艺是一种针对液晶显示器（LCD）和有机光电显示器（OLED）等特殊领域的集成电路工艺。

TFT工艺以其高分辨率、高色彩准确度和低功耗的特点，是目前最为成熟的LCD面板制造技术之一。

五、混合集成电路工艺混合集成电路工艺依托各种传统的集成电路工艺，将各种芯片组合在一起，形成新的功能强大的混合集成电路。

这种工艺是制造各种复杂芯片的主要方式之一，被广泛应用于通信、无线、声音、视频、网络处理、雷达等领域。

总而言之，现在各种集成电路工艺层出不穷，每一种工艺都有其特殊的优势和应用场景。

对于电子产品制造企业来说，选择正确的集成电路工艺将直接影响到产品的性能和质量，因此，必须在选型时考虑到产品的实际需要和预算等因素。

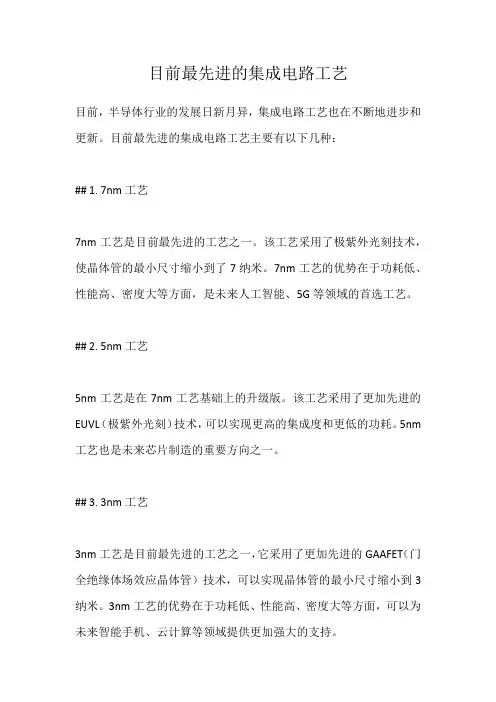

目前最先进的集成电路工艺
目前，半导体行业的发展日新月异，集成电路工艺也在不断地进步和更新。

目前最先进的集成电路工艺主要有以下几种：
## 1. 7nm工艺
7nm工艺是目前最先进的工艺之一。

该工艺采用了极紫外光刻技术，使晶体管的最小尺寸缩小到了7纳米。

7nm工艺的优势在于功耗低、性能高、密度大等方面，是未来人工智能、5G等领域的首选工艺。

## 2. 5nm工艺
5nm工艺是在7nm工艺基础上的升级版。

该工艺采用了更加先进的EUVL（极紫外光刻）技术，可以实现更高的集成度和更低的功耗。

5nm 工艺也是未来芯片制造的重要方向之一。

## 3. 3nm工艺
3nm工艺是目前最先进的工艺之一，它采用了更加先进的GAAFET（门全绝缘体场效应晶体管）技术，可以实现晶体管的最小尺寸缩小到3纳米。

3nm工艺的优势在于功耗低、性能高、密度大等方面，可以为未来智能手机、云计算等领域提供更加强大的支持。

总体来说，随着半导体技术的不断进步，集成电路工艺也在不断更新和升级。

未来，我们可以期待更加先进、高效、低功耗、高密度的集成电路工艺的出现。

集成电路制造工艺一、集成电路设计与制造的主要流程设计---掩膜版---芯片制造—芯片检测—封装—测试沙子—硅锭---晶圆设计：功能要求—行为设计—行为仿真---时序仿真—布局布线—版图---后仿真。

展厅描述的是制造环节过程，分为晶圆制造与芯片制造工艺。

图形转换，将设计在掩膜版上的图形转移到半导体单晶片上。

光刻：光刻胶、掩膜版、光刻机三要素。

光刻刻蚀：参杂，根据设计需要，将各种杂质掺杂在需要的位置上，形成晶体管接触等制作各种材料的薄膜二、晶圆制造1. 沙子：硅是地壳内第二丰富的元素，脱氧后的沙子(尤其是石英)最多包含25％的硅元素，主要以二氧化硅(SiO2)的形式存在。

2. 硅熔炼：通过多步净化得到可用于半导体制造质量的硅，学名电子级硅(EGS)，平均每一百万个硅原子中最多只有一个杂质原子。

（本文指12英寸/300毫米晶圆级，下同。

）3.单晶硅锭：整体基本呈圆柱形，重约100千克，硅纯度99.9999％。

4. 硅锭切割：横向切割成圆形的单个硅片，也就是我们常说的晶圆(Wafer)。

5. 晶圆：切割出的晶圆经过抛光后变得几乎完美无瑕，表面甚至可以当镜子。

Intel自己并不生产这种晶圆，而是从第三方半导体企业那里直接购买成品，然后利用自己的生产线进一步加工，比如现在主流的45nm HKMG(高K金属栅极)。

Intel公司创立之初使用的晶圆尺寸只有2英寸/50毫米。

三、芯片制造过程6. 光刻胶(Photo Resist)：图中蓝色部分就是在晶圆旋转过程中浇上去的光刻胶液体，类似制作传统胶片的那种。

晶圆旋转可以让光刻胶铺的非常薄、非常平。

光刻一：光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得可溶，期间发生的化学反应类似按下机械相机快门那一刻胶片的变化。

掩模上印着预先设计好的电路图案，紫外线透过它照在光刻胶层上，就会形成微处理器的每一层电路图案。

一般来说，在晶圆上得到的电路图案是掩模上图案的四分之一。

•一、数字集成电路的分类数字集成电路有多种分类方法，以下是几种常用的分类方法。

1．按结构工艺分按结构工艺分类，数字集成电路可以分为厚膜集成电路、薄膜集成电路、混合集成电路、半导体集成电路四大类。

如图0-1所示。

世界上生产最多、使用最多的为半导体集成电路。

半导体数字集成电路（以下简称数字集成电路）主要分为TTL、CMOS、ECL三大类。

ECL、TTL为双极型集成电路，构成的基本元器件为双极型半导体器件，其主要特点是速度快、负载能力强，但功耗较大、集成度较低。

双极型集成电路主要有TTL(Transistor-Transistor Logic)电路、ECL(Emitter Coupled Logic)电路和I２L(Integrated Injection Logic)电路等类型。

其中TTL 电路的性能价格比最佳，故应用最广泛。

ECL，即发射极耦合逻辑电路，也称电流开关型逻辑电路。

它是利用运放原理通过晶体管射极耦合实现的门电路。

在所有数字电路中，它工作速度最高，其平均延迟时间tpd可小至1ns。

这种门电路输出阻抗低，负载能力强。

它的主要缺点是抗干扰能力差，电路功耗大。

MOS电路为单极型集成电路，又称为MOS集成电路，它采用金属－氧化物半导体场效应管(Metal Oxide Semi-conductor Field Effect Transistor,缩写为MOSFET)制造，其主要特点是结构简单、制造方便、集成度高、功耗低，但速度较慢。

MOS集成电路又分为PMOS(P-channel Metal Oxide Semiconductor，P沟道金属氧化物半导体)、NMOS(N-channel Metal Oxide Semiconductor，N沟道金属氧化物半导体)和CMOS(Complement Metal Oxide Semiconductor，复合互补金属氧化物半导体)等类型。

MOS电路中应用最广泛的为CMOS电路，CMOS数字电路中，应用最广泛的为4000、4500系列，它不但适用于通用逻辑电路的设计，而且综合性能也很好，它与TTL电路一起成为数字集成电路中两大主流产品。

集成电路制造采用的部分工艺技术
1. 光刻技术：将样板中的图案通过荧光置影技术转移到硅片表面。

2. 薄膜沉积技术：通过化学蒸气沉积塑料膜、金属膜或其他需要的薄膜。

3. 离子注入技术：通过注入掺杂者来改变硅片的电学特性。

4. 电子束光刻技术：利用电子束来制造微细结构。

5. 等离子体刻蚀技术：用等离子体在硅片表面上刻出图案结构，也可以通过刻蚀去除不需要的薄膜。

6. 多晶硅制备技术：为了增强硅片晶体结构，还需要通过多晶硅制备技术。

7. 金属化技术：通过将导体材料在硅片表面沉积来制造电子设备中所需的金属线路和电极。

8. 封装技术：在芯片制造完成后，需要将芯片封装在塑料、陶瓷或者金属盒子中以保护芯片并方便集成到其他电子设备中。

集成电路分类和工艺技术集成电路是现代电子技术中的重要组成部分，广泛应用于各个领域。

根据集成电路的功能和制造工艺，可以将其分为不同的分类。

首先，从集成电路的功能角度来分，可将其分为模拟集成电路和数字集成电路。

模拟集成电路主要处理连续信号，用于信号处理、放大和滤波等应用。

数字集成电路则主要处理离散信号，用于数字逻辑运算、数据存储和通信等应用。

模拟集成电路和数字集成电路各有优势，相互补充，广泛应用于各个领域。

其次，从集成电路的制造工艺角度来分，可将其分为多个阶段。

常见的工艺技术有二极管工艺、MOS工艺、CMOS工艺等。

二极管工艺是较早期的工艺技术之一，利用二极管的特性制造集成电路。

但是由于制作工艺的限制，其功能单一，只能用于制作一些简单的电路。

MOS工艺（金属氧化物半导体）是现代集成电路制造中最常用的工艺技术之一。

该工艺利用半导体材料和氧化物构成的电容来控制电流的流动，从而实现多功能的集成电路。

MOS工艺技术功能强大，广泛应用于各个领域，特别是计算机和通信等高科技领域。

CMOS工艺（互补型金属氧化物半导体）是在MOS工艺的基础上发展起来的一种工艺技术。

CMOS工艺技术与MOS工艺类似，但其特点是利用N型和P型金属氧化物半导体互补结构，具有低功耗、高速度和高集成度的优势。

CMOS工艺技术近年来得到了广泛的应用，特别是在微处理器、存储器和通信芯片等领域。

综上所述，集成电路根据其功能和制造工艺不同，可分为模拟集成电路和数字集成电路，以及二极管工艺、MOS工艺和CMOS工艺等。

这些分类和工艺技术的应用，使集成电路在各个领域都起到了重要的作用。

随着技术的不断进步和创新，相信未来集成电路将在更多领域发挥更大的作用。

集成电路的基本制造工艺集成电路是一种将众多电子器件、电路元件、电路功能等集成在同一片半导体晶片上的电子元件。

它是现代电子技术中应用最广泛的一种电路形式，广泛应用于计算机、通信、消费电子、汽车电子和医疗设备等领域。

基本制造工艺是实现集成电路功能的关键。

集成电路的制造工艺主要包括晶圆制备、晶片制造、电路结构形成、封装和测试等几个主要步骤。

首先是晶圆制备。

晶圆是集成电路制造的基础，它是从单晶硅棒中切割得到的圆片。

晶圆材料选择纯度极高的硅，经过多道工序的精炼、提纯和晶化，最终得到高质量的硅晶圆。

然后是晶片制造。

晶圆上通过层层沉积、光刻、蚀刻、扩散等工艺步骤，制造出集成电路的电路结构。

其中，层层沉积是将材料通过化学气相沉积或物理气相沉积的方法附着在晶圆表面，用于制造导线、电容等组件；光刻是利用光刻胶和光源对晶圆进行曝光，形成预定图形，用于制造电路图案；蚀刻是通过化学反应将不需要的材料去除，使得电路结构清晰可见；扩散是在晶圆上加热，使得杂质通过扩散方法掺杂到半导体中，形成导电性。

接下来是电路结构形成。

在晶片制造的基础上，通过电路布局、连线等步骤，将各个电路组件连接起来，形成完整的电路结构。

这也是集成电路设计的关键环节，决定了电路的性能和功能。

然后是封装。

封装是将制造好的晶片保护在外部环境中的过程。

通过封装，可以保护晶片免受湿气、灰尘、机械损伤等外部因素的侵害。

封装的方式有多种，如无引线封装、双列直插封装等，选择适合的封装方式可以提高集成电路的可靠性和性能。

最后是测试。

测试是确保制造好的集成电路符合设计要求的过程。

通过测试，可以验证电路的功能、性能和可靠性，排除不合格产品，确保高质量的集成电路出厂。

综上所述，集成电路的基本制造工艺包括晶圆制备、晶片制造、电路结构形成、封装和测试等多个环节。

每个环节都是完成集成电路功能的重要步骤，需要精细的控制和严格的质量要求。

随着技术的发展，集成电路制造工艺也在不断创新和进步，为实现更高效、更小型化的集成电路提供了基础。

集成电路的分类和应用领域集成电路是一种电子元件，它将电子器件和电子元器件的功能和性能集成到一个芯片上。

集成电路可以按照不同的分类方式进行分类，例如按照集成度、功能、材料和制造工艺等方面进行分类。

同时，集成电路也广泛应用于各个领域。

一、按照集成度进行分类1. 小规模集成电路(SSI，Small-Scale Integration)：通常包含10个及以下的逻辑门电路，例如门电路、触发器等。

2. 中规模集成电路(MSI，Medium-Scale Integration)：通常包含10到100个逻辑门电路，例如算术逻辑单元(ALU)等。

3. 大规模集成电路(LSI，Large-Scale Integration)：通常包含100到1000个逻辑门电路，例如CPU、存储器等。

4. 超大规模集成电路(VLSI，Very Large-Scale Integration)：通常包含1000到10000个逻辑门电路，例如微处理器、数字信号处理器等。

5. 全定制集成电路(ASIC，Application-Specific Integrated Circuit)：针对特定应用而设计和制造的定制集成电路。

二、按照功能进行分类1. 数字集成电路：主要处理和控制数字信号，包括数字逻辑电路、计数器、移位寄存器等。

2. 模拟集成电路：主要处理和控制模拟信号，包括放大器、滤波器、模拟开关等。

3. 混合集成电路：集数字和模拟功能于一体，实现数字和模拟信号的处理和交互。

三、按照材料进行分类1. 原硅集成电路：使用纯硅作为基底材料。

2. 绝缘体上铜集成电路：使用绝缘体上覆盖薄铜层作为导电层。

3. 硅上宽温度范围集成电路：适用于高温环境，如发动机控制系统。

4. 硅上混合集成电路：将硅上的半导体器件和其他材料的电子元件集成在一起。

四、按照制造工艺进行分类1. MOS集成电路：使用MOS(Metal-Oxide-Semiconductor)工艺制造的集成电路，具有低功耗和高集成度的特点。

集成电路专业课一、引言集成电路（Integrated Circuit，简称IC）是指将多个电子器件（如晶体管、电容器、电阻器等）以及它们相互连接的电路元件，通过切割、腐蚀、沉积等工艺步骤制作在同一个单片半导体晶圆上的一种微型化电子元件。

集成电路专业课是计算机科学与工程、电子信息工程等相关专业中的一门重要课程，主要介绍集成电路的原理、设计方法以及应用。

本文将详细介绍集成电路专业课所涉及的内容，包括集成电路的分类、制造工艺、设计方法以及应用领域。

二、集成电路的分类根据功能和规模的不同，集成电路可以分为以下几类：1. 数字集成电路（Digital Integrated Circuit）数字集成电路主要用于处理数字信号。

它由逻辑门和触发器等基本逻辑元件组成，可以实现各种逻辑运算和控制功能。

数字集成电路广泛应用于计算机、通信设备等领域。

2. 模拟集成电路（Analog Integrated Circuit）模拟集成电路主要用于处理模拟信号。

它通过电流、电压等连续变化的方式来表示信号，可以实现放大、滤波、调节等功能。

模拟集成电路广泛应用于音频、视频、通信等领域。

3. 混合集成电路（Mixed-Signal Integrated Circuit）混合集成电路是数字集成电路和模拟集成电路的结合体，可以同时处理数字信号和模拟信号。

它在数字部分采用了数字技术，在模拟部分采用了模拟技术，能够实现复杂的信号处理功能。

混合集成电路广泛应用于汽车、医疗设备等领域。

4. 射频集成电路（Radio Frequency Integrated Circuit）射频集成电路主要用于处理无线通信中的射频信号。

它能够实现高频率的放大、调制解调等功能，广泛应用于无线通信设备、雷达系统等领域。

三、集成电路的制造工艺集成电路的制造工艺是指将设计好的电路图形转换为物理上可实现的半导体芯片。

常见的制造工艺包括：1. NMOS（N型金属氧化物半导体）工艺NMOS工艺是一种基于n型MOS晶体管的制造工艺，适用于数字集成电路的制造。
