爬模安全专项施工方案1.爬模安全专项施工方案1.1 爬升机构的安全保护系统及防护措施1)爬升机构的安全保护液压爬模的爬升机构,主要由带有爬升梯档和导轨与附着其上的上下换向盒和液压油缸等组成,并通过上换向盒上端的连接轴与爬架的竖向主承力架连成为整体。
上下换向盒均设有能够自动导向的棘爪,转变换向盒的棘爪方向,实现提升爬架或导轨的功能转换。
换向盒的上下轭能够自动导向,在实际升降过程中始终有一个爬升箱内的承力块交替地支撑在导轨梯档块上,实质上它既是升降机构也是防坠机构。
2)爬升机构的防倾装置导轨始终穿过两个附墙装置,附墙装置既有防倾覆功能,同时在主承力点的附墙装置内有一个导向锁定板,它掌握了导轨的倾斜间距;架体通过上下换向盒抱住导轨,在架体爬升和固定状态下,换向盒都对架体有防倾作用。
3)架体与墙体的防护及架体间的防护在爬模水平梁架上绑小横杆,在小横杆上铺设脚手板,通过附墙撑掌握脚手板离墙的防护距离,要求脚手板离混凝土墙面的距离均应小于 100mm。
各单独独立的架体在搭设的过程中留有 100mm 的空隙,以保证单独架体的爬升。
为安全防护,在相邻架体的空隙处、架体平台与墙体间隙处铺设翻板,当架体爬升时将翻板翻开,架体爬升到位后,应马上将翻板铺好,并用安全网将各独立架体连接好。
〔翻板制作说明:翻板连接处可使用胶皮或折页等制作,其一段钉在靠近空隙的脚手板上,另一段钉在翻板上〕4)爬模各操作平台的连接在铺设架体各平台时,在每个独立的架体中部的水平位置中间留700×1000mm 的洞,用钢管向下层平台搭设梯子,将各平台连接,使架体上下有一个通道,在各平台洞口处用翻板将洞口封好,制作如以下图。
5)架体防雷措施由于架体处于高空之中,可用导线将架体与主体构造的避雷带连起来以到达防雷作用。
6)液压爬模安全防火由于液压爬架使用液压油作为动力介质,加之楼层施工需要电焊、气割的工具,简洁产生明火,故应做好架体的防火措施。
一、工程概况本项目为某超高建筑主体结构施工,结构高度为XX米,采用爬模施工技术。
本方案旨在确保施工质量、提高施工效率、降低施工成本,并确保施工安全。
二、编制依据1. 《建筑工程施工质量验收统一标准》GB 50300-20132. 《建筑工程施工规范》GB 50203-20113. 《液压爬模施工技术规范》JGJ/T 237-20114. 相关施工图纸及设计文件三、施工工艺及方法1. 施工工艺流程(1)基础施工及模板安装;(2)主体结构混凝土浇筑;(3)模板爬升及调整;(4)钢筋绑扎及混凝土浇筑;(5)重复以上步骤,直至主体结构施工完成。
2. 施工方法(1)基础施工及模板安装:按照设计要求进行基础施工,模板采用爬模体系,确保模板安装牢固、平整。
(2)主体结构混凝土浇筑:混凝土浇筑前,对模板进行检查,确保模板垂直度、平整度符合要求。
混凝土浇筑过程中,严格控制浇筑速度,防止产生裂缝。
(3)模板爬升及调整:模板爬升采用液压驱动,确保爬升平稳、可靠。
爬升过程中,对模板进行微调,确保模板垂直度、平整度。
(4)钢筋绑扎及混凝土浇筑:按照设计要求进行钢筋绑扎,混凝土浇筑同上。
(5)重复以上步骤,直至主体结构施工完成。
四、施工设备1. 液压爬模系统:包括模板、架体、液压系统等;2. 混凝土输送泵、泵车等;3. 钢筋加工设备;4. 测量仪器;5. 安全防护设备。
五、施工组织及人员安排1. 施工组织:成立施工项目组,明确各部门职责,确保施工顺利进行。
2. 人员安排:配备专业技术人员、施工人员、质检人员等,确保施工质量。
六、施工进度计划根据工程实际情况,制定详细的施工进度计划,确保工程按期完成。
七、施工安全及质量控制1. 施工安全:严格执行安全操作规程,加强安全教育,确保施工安全。
2. 质量控制:按照相关规范及标准,严格控制施工质量,确保工程质量。
八、施工环境保护及文明施工1. 环境保护:严格执行国家环保法规,减少施工对环境的影响。
目录一、编制说明 (1)1.1 编制依据 (1)1.2 编制原则 (1)1.3 适用范围 (1)二、工程概况 (1)2.1 工程简介 (1)2.2 水文地质情况 (2)三、模板设计 (3)四、模板施工 (4)4.1 施工准备 (4)4.2 模板安装 (4)4.3 混凝土浇筑过程中模板的控制 (5)4.4 模板的拆除 (5)4.5 模板的维修和保养 (6)4.6 模板工程安装质量检查及验收 (6)五、危险源分析 (6)六、安全保证措施 (8)6.1 安全管理体系 (8)6.2 安全生产组织措施 (8)6.3 安全生产技术措施 (10)七、文明施工及环境保护 (12)7.1 文明施工 (12)7.2 环境保护 (13)八、附件 (14)一、编制说明1.1编制依据1.《水运工程施工混凝土施工规范》(JST202-2011)2.《水电水利工程模板施工规范》(DL/5110-2013)3.《水工混凝土施工规范》(DL/T5144-2015)4.《水工混凝土施工规范》(SL677-2014)5.《路桥施工计算手册》6.《水利水电工程施工手册第三卷混凝土工程》7.《水工混凝土结构设计手册》1.2 编制原则1、保证模板的平整度及刚度,完成穿墙螺栓的技术处理,保证砼出模后的整体效果。
2、采用定型化、整体化、工具化的模板,提高工效,缩短工期。
1.3 适用范围船闸主体段大型模板施工二、工程概况2.1 工程简介本项目的开发任务为以航运为主,兼顾发电等综合利用。
项目为二等工程,主要建筑物按3级建筑物设计,次要建筑物按4级建筑物设计。
枢纽挡、泄水建筑物设计洪水重现期为100年(P=1%),校核洪水重现期为1000年(P=0.1%)。
下游泄洪消能防冲建筑物设计洪水重现期为30年。
右岸防护堤防洪标准为50年一遇(P=2%),堤防工程的级别相应为2级。
通航建筑物由上、下游引航道和船闸主体段组成,船闸轴线与坝轴线正交。
船闸主体段的上闸首坝段位于左岸土石坝与泄水闸之间,为枢纽挡水建筑物组成部分。

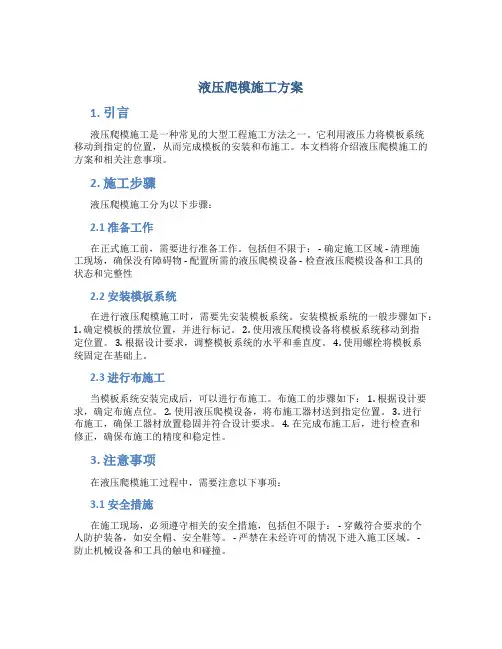

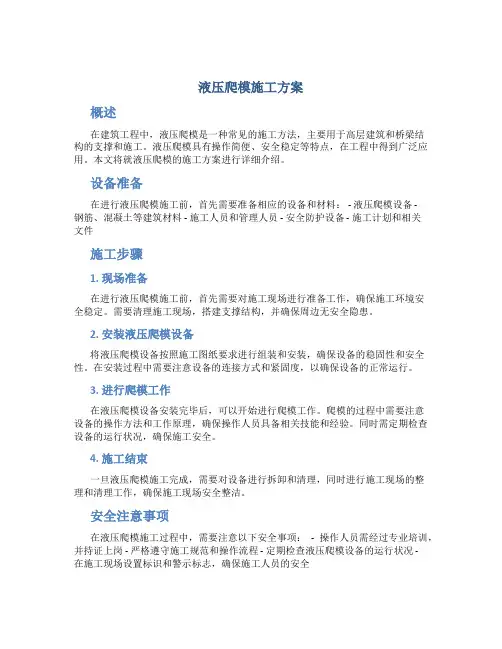

液压爬模施工方案1. 引言液压爬模施工是一种常见的大型工程施工方法之一。
它利用液压力将模板系统移动到指定的位置,从而完成模板的安装和布施工。
本文档将介绍液压爬模施工的方案和相关注意事项。
2. 施工步骤液压爬模施工分为以下步骤:2.1 准备工作在正式施工前,需要进行准备工作。
包括但不限于: - 确定施工区域 - 清理施工现场,确保没有障碍物 - 配置所需的液压爬模设备 - 检查液压爬模设备和工具的状态和完整性2.2 安装模板系统在进行液压爬模施工时,需要先安装模板系统。
安装模板系统的一般步骤如下:1. 确定模板的摆放位置,并进行标记。
2. 使用液压爬模设备将模板系统移动到指定位置。
3. 根据设计要求,调整模板系统的水平和垂直度。
4. 使用螺栓将模板系统固定在基础上。
2.3 进行布施工当模板系统安装完成后,可以进行布施工。
布施工的步骤如下: 1. 根据设计要求,确定布施点位。
2. 使用液压爬模设备,将布施工器材送到指定位置。
3. 进行布施工,确保工器材放置稳固并符合设计要求。
4. 在完成布施工后,进行检查和修正,确保布施工的精度和稳定性。
3. 注意事项在液压爬模施工过程中,需要注意以下事项:3.1 安全措施在施工现场,必须遵守相关的安全措施,包括但不限于: - 穿戴符合要求的个人防护装备,如安全帽、安全鞋等。
- 严禁在未经许可的情况下进入施工区域。
-防止机械设备和工具的触电和碰撞。
3.2 液压爬模设备的维护液压爬模设备在施工过程中需要定期维护,包括但不限于: - 定期检查液压油的质量和压力。
- 检查液压爬模设备的各个部件是否正常工作。
- 及时更换损坏的部件,并保证备用部件的储备。
3.3 设计要求的符合性在进行液压爬模施工前,必须对设计要求进行仔细的研究和理解。
在施工过程中,必须保证施工结果符合设计要求,并及时在施工过程中调整和修正。
4. 结论本文档介绍了液压爬模施工的方案和注意事项。
液压爬模施工方案概述在建筑工程中,液压爬模是一种常见的施工方法,主要用于高层建筑和桥梁结构的支撑和施工。
液压爬模具有操作简便、安全稳定等特点,在工程中得到广泛应用。
本文将就液压爬模的施工方案进行详细介绍。
设备准备在进行液压爬模施工前,首先需要准备相应的设备和材料: - 液压爬模设备 -钢筋、混凝土等建筑材料 - 施工人员和管理人员 - 安全防护设备 - 施工计划和相关文件施工步骤1. 现场准备在进行液压爬模施工前,首先需要对施工现场进行准备工作,确保施工环境安全稳定。
需要清理施工现场,搭建支撑结构,并确保周边无安全隐患。
2. 安装液压爬模设备将液压爬模设备按照施工图纸要求进行组装和安装,确保设备的稳固性和安全性。
在安装过程中需要注意设备的连接方式和紧固度,以确保设备的正常运行。
3. 进行爬模工作在液压爬模设备安装完毕后,可以开始进行爬模工作。
爬模的过程中需要注意设备的操作方法和工作原理,确保操作人员具备相关技能和经验。
同时需定期检查设备的运行状况,确保施工安全。
4. 施工结束一旦液压爬模施工完成,需要对设备进行拆卸和清理,同时进行施工现场的整理和清理工作,确保施工现场安全整洁。
安全注意事项在液压爬模施工过程中,需要注意以下安全事项:- 操作人员需经过专业培训,并持证上岗 - 严格遵守施工规范和操作流程 - 定期检查液压爬模设备的运行状况 -在施工现场设置标识和警示标志,确保施工人员的安全结语液压爬模施工是一种常见的高空施工方法,具有操作简便、安全稳定等特点。
通过本文的介绍,相信读者对液压爬模的施工方案有了更深入的了解,希望能为相关施工工作提供参考和帮助。

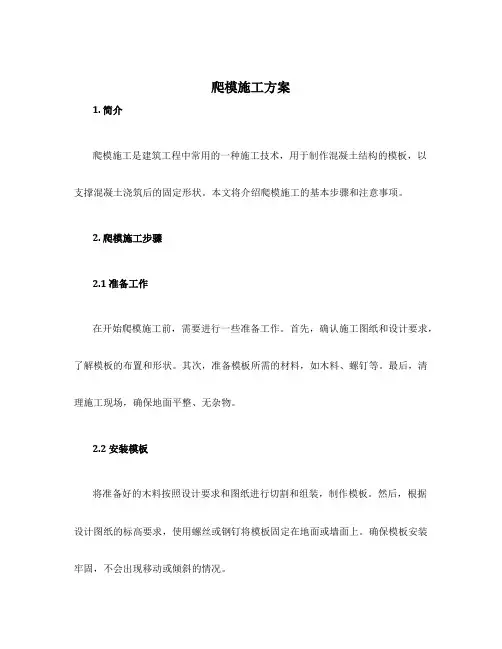

爬模施工方案1. 简介爬模施工是建筑工程中常用的一种施工技术,用于制作混凝土结构的模板,以支撑混凝土浇筑后的固定形状。
本文将介绍爬模施工的基本步骤和注意事项。
2. 爬模施工步骤2.1 准备工作在开始爬模施工前,需要进行一些准备工作。
首先,确认施工图纸和设计要求,了解模板的布置和形状。
其次,准备模板所需的材料,如木料、螺钉等。
最后,清理施工现场,确保地面平整、无杂物。
2.2 安装模板将准备好的木料按照设计要求和图纸进行切割和组装,制作模板。
然后,根据设计图纸的标高要求,使用螺丝或钢钉将模板固定在地面或墙面上。
确保模板安装牢固,不会出现移动或倾斜的情况。
2.3 调整模板在安装模板后,需要进行调整以确保模板的准确位置和垂直度。
使用水平仪或测量工具检查模板的水平度和竖直度,并进行必要的调整。
2.4 检查模板在调整完模板后,需要再次检查模板的安装情况和准确性。
检查模板的平整度、水平度和垂直度,确保符合设计要求和施工标准。
2.5 浇筑混凝土经过上述步骤的确认后,可以进行混凝土的浇筑工作。
根据设计要求和施工图纸,使用混凝土泵或人工浇筑的方式,将混凝土均匀地倒入模板内,直至填满所需区域。
2.6 整平和养护待混凝土浇筑完毕后,使用振动器或手工工具进行整平,使混凝土表面平整。
之后,进行养护工作,覆盖防水材料或喷洒水进行湿养护,以确保混凝土的强度和质量。
3. 注意事项在进行爬模施工时,有一些注意事项需要牢记:3.1 安全第一施工人员应佩戴符合安全标准的个人防护装备,如安全帽、安全鞋等,以保护自身安全。
同时,需要遵守相关安全操作规程,如爬模过程中禁止站立在模板上。
3.2 质量控制在爬模施工过程中,需要严格控制混凝土的配比和浇筑质量。
使用优质的混凝土材料和科学的施工工艺,确保混凝土的强度和耐久性。
3.3 模板保养模板在使用后需要进行保养和维护,及时清理模板表面的水泥渣和其他杂物,以延长模板的使用寿命。
3.4 环境保护在施工过程中,应严格遵守环境保护法规,防止混凝土浇筑过程中的污染物对周围环境造成污染。
绵茂公路绵竹段项目经理部爬模安全专项方案编制:复核:审核:四川公路桥梁建设集团有限公司绵茂公路绵竹段项目经理部目录一、工程概况 (2)二、编制依据 (4)三、危险源辨识及分析 (4)1、本合同段人工挖孔桩施工引起的事故类型如下: (4)2、危险源分析及计划采取的防护措施 (4)四、人工挖孔桩专项施工方案 (5)1、人工挖孔灌注桩 (5)五、安全管理措施 (11)(一)、安全施工组织机构 (11)(二)、安全施工保证体系 (11)(三)、安全生产责任制 (11)⑤发生伤亡事故,保护现场并立即上报班组长或其他生产管理人员; (17)⑥有义务参加项目部组织的各项安全培训、教育活动,并有责任提出作业环境处的安全意见; (17)④有义务参加项目部组织的各项安全培训和教育活动; (17)⑤有权利对带病机械拒绝操作; (17)⑥发生伤亡事故,保护现场并立即上报班组长或其他生产管理人员。
(17)六、人工挖孔桩施工安全技术措施 (27)(一)施工安全技术措施 (27)(二)安全事故的防范措施 (31)七、安全生产操作规程 (36)八、安全生产应急预案 (41)一、工程概况本合同段起讫(K11+550~K43+105)长度为30.681km,设计时速为40km/h两车道二级公路,桥梁设计汽车荷载等级采用公路I级。
主线共设桥梁31座,共4316.4m;占路线总长9.73%。
其中大桥22座,桥长3766.9m,中桥9座,桥长549.5m。
本合同段地处四川盆地西北的盆周山区,行政区划属四川省绵竹市管辖。
其地势北西高、南东低。
地处龙门山中段深度切割的中低山区,地形地貌基本轮廓明显受构造及岩性所控制,绵远河依次切割石灰岩和砂、页岩地区,形成较典型的峡谷和宽谷相间产出的现象,绵远河流向基本与区内构造走向一致,呈NE—SW向。
合同段内主要微地貌单元为山前准平原、山间河谷等地貌单元。
项目所处场地均属沱江水系,河流主要为绵远河及支流。

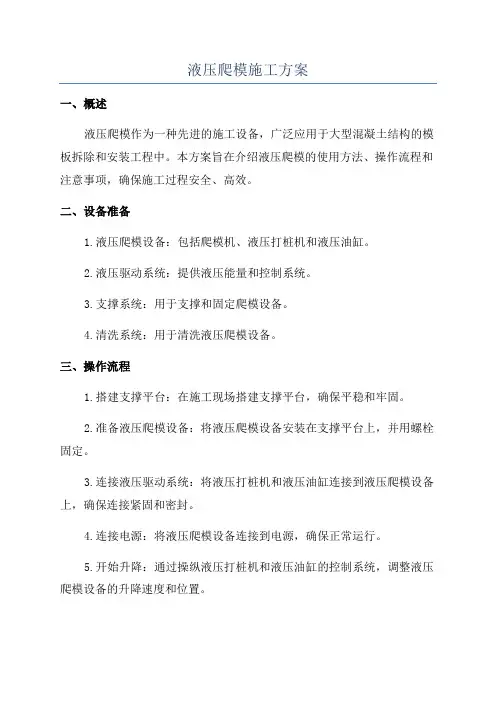

液压爬模施工方案一、概述液压爬模作为一种先进的施工设备,广泛应用于大型混凝土结构的模板拆除和安装工程中。
本方案旨在介绍液压爬模的使用方法、操作流程和注意事项,确保施工过程安全、高效。
二、设备准备1.液压爬模设备:包括爬模机、液压打桩机和液压油缸。
2.液压驱动系统:提供液压能量和控制系统。
3.支撑系统:用于支撑和固定爬模设备。
4.清洗系统:用于清洗液压爬模设备。
三、操作流程1.搭建支撑平台:在施工现场搭建支撑平台,确保平稳和牢固。
2.准备液压爬模设备:将液压爬模设备安装在支撑平台上,并用螺栓固定。
3.连接液压驱动系统:将液压打桩机和液压油缸连接到液压爬模设备上,确保连接紧固和密封。
4.连接电源:将液压爬模设备连接到电源,确保正常运行。
5.开始升降:通过操纵液压打桩机和液压油缸的控制系统,调整液压爬模设备的升降速度和位置。
6.拆除模板:使用液压爬模设备将原有模板逐级拆除,并将新模板安装到位。
7.清洗设备:施工结束后,使用清洗系统对液压爬模设备进行清洗和维护,保持设备的良好状态。
四、注意事项1.施工前进行安全检查,确保设备和施工现场符合安全规范。
2.确保设备安装牢固和稳定,以防设备移动或倾斜造成意外事故。
3.在操作液压打桩机和液压油缸时,注意控制升降速度,避免突然加速或减速造成设备震动。
4.在拆除和安装模板时,注意观察设备的运行情况,发现异常及时停机检修。
5.在清洗设备时,切勿用水直接冲洗液压爬模设备,以免损坏设备和影响使用寿命。
6.定期对液压爬模设备进行维护和保养,保持设备的正常运行和安全性能。
以上即为液压爬模施工方案的内容,在施工过程中应严格按照方案执行,并根据实际情况进行调整和改进,以确保施工顺利完成。

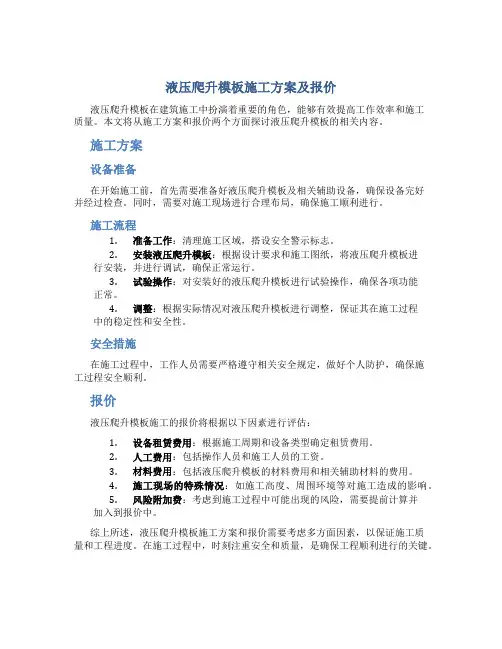

液压爬升模板施工方案及报价
液压爬升模板在建筑施工中扮演着重要的角色,能够有效提高工作效率和施工
质量。
本文将从施工方案和报价两个方面探讨液压爬升模板的相关内容。
施工方案
设备准备
在开始施工前,首先需要准备好液压爬升模板及相关辅助设备,确保设备完好
并经过检查。
同时,需要对施工现场进行合理布局,确保施工顺利进行。
施工流程
1.准备工作:清理施工区域,搭设安全警示标志。
2.安装液压爬升模板:根据设计要求和施工图纸,将液压爬升模板进
行安装,并进行调试,确保正常运行。
3.试验操作:对安装好的液压爬升模板进行试验操作,确保各项功能
正常。
4.调整:根据实际情况对液压爬升模板进行调整,保证其在施工过程
中的稳定性和安全性。
安全措施
在施工过程中,工作人员需要严格遵守相关安全规定,做好个人防护,确保施
工过程安全顺利。
报价
液压爬升模板施工的报价将根据以下因素进行评估:
1.设备租赁费用:根据施工周期和设备类型确定租赁费用。
2.人工费用:包括操作人员和施工人员的工资。
3.材料费用:包括液压爬升模板的材料费用和相关辅助材料的费用。
4.施工现场的特殊情况:如施工高度、周围环境等对施工造成的影响。
5.风险附加费:考虑到施工过程中可能出现的风险,需要提前计算并
加入到报价中。
综上所述,液压爬升模板施工方案和报价需要考虑多方面因素,以保证施工质
量和工程进度。
在施工过程中,时刻注重安全和质量,是确保工程顺利进行的关键。

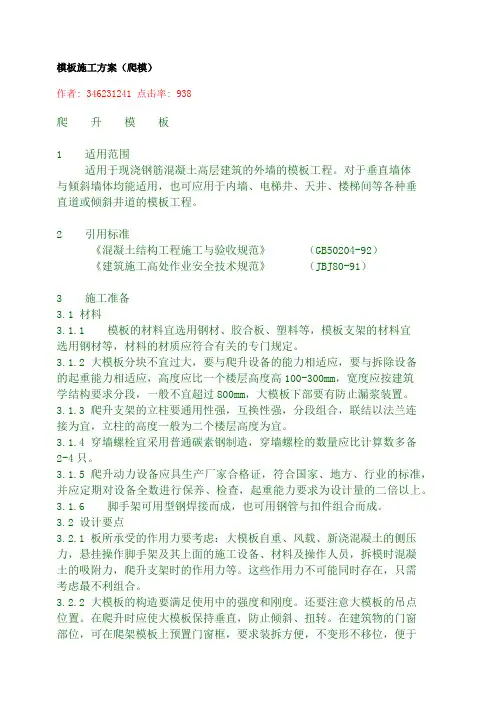

模板施工方案(爬模)作者: 346231241 点击率: 938爬升模板1 适用范围适用于现浇钢筋混凝土高层建筑的外墙的模板工程。
对于垂直墙体与倾斜墙体均能适用,也可应用于内墙、电梯井、天井、楼梯间等各种垂直道或倾斜井道的模板工程。
2 引用标准《混凝土结构工程施工与验收规范》(GB50204-92)《建筑施工高处作业安全技术规范》(JBJ80-91)3 施工准备3.1 材料3.1.1 模板的材料宜选用钢材、胶合板、塑料等,模板支架的材料宜选用钢材等,材料的材质应符合有关的专门规定。
3.1.2 大模板分块不宜过大,要与爬升设备的能力相适应,要与拆除设备的起重能力相适应,高度应比一个楼层高度高100-300mm,宽度应按建筑学结构要求分段,一般不宜超过800mm,大模板下部要有防止漏浆装置。
3.1.3 爬升支架的立柱要通用性强,互换性强,分段组合,联结以法兰连接为宜,立柱的高度一般为二个楼层高度为宜。
3.1.4 穿墙螺栓宜采用普通碳素钢制造,穿墙螺栓的数量应比计算数多备2-4只。
3.1.5 爬升动力设备应具生产厂家合格证,符合国家、地方、行业的标准,并应定期对设备全数进行保养、检查,起重能力要求为设计量的二倍以上。
3.1.6 脚手架可用型钢焊接而成,也可用钢管与扣件组合而成。
3.2 设计要点3.2.1 板所承受的作用力要考虑:大模板自重、风载、新浇混凝土的侧压力,悬挂操作脚手架及其上面的施工设备、材料及操作人员,拆模时混凝土的吸附力,爬升支架时的作用力等。
这些作用力不可能同时存在,只需考虑最不利组合。
3.2.2 大模板的构造要满足使用中的强度和刚度。
还要注意大模板的吊点位置。
在爬升时应使大模板保持垂直,防止倾斜、扭转。
在建筑物的门窗部位,可在爬架模板上预置门窗框,要求装拆方便,不变形不移位,便于重复使用。
3.2.3 爬升支架上的荷载有爬升支架的自重,大模板及悬挂其上的脚手架的自重,爬山升进的人员和机具、风荷载。
液压爬模安全专项施工方案一、施工背景液压爬模是一种常用于大型建筑工程中的模板支撑系统,通过液压油缸调整模板的高度,以适应不同楼层的搭建。
液压爬模施工过程中存在一定的风险和安全隐患,为确保施工的安全性和顺利进行,制定液压爬模安全专项施工方案。
二、前期准备工作1.建立液压爬模安全专项管理组织,明确各级责任,制定安全管理制度。
2.召开安全专项施工方案会议,全面了解施工计划和要求。
3.确定施工人员的数量和资质要求,并进行必要的培训和教育。
三、施工前的准备1.制定详细的施工方案和安全措施,明确各项作业的要求和流程。
2.检查液压爬模设备的安全性能和运行状况,确保设备的正常使用。
3.配备必要的安全设施,如安全帽、安全带、防护网等,确保施工现场的安全。
四、施工过程安全控制1.施工现场应设置明确的安全警示标识和警示线,严禁非施工人员进入施工区域。
2.施工人员应按照标准化施工流程进行作业,不得擅自改变液压爬模的安装位置和高度。
3.在液压爬模施工过程中,严禁吊挂重物或放置过重物体,以免导致设备倾倒或损坏。
4.施工现场应定期检查液压爬模设备的稳定性和安全性,发现问题及时修复或更换设备。
5.施工过程中应严格遵守操作规程,做好液压爬模的安全保护,避免操作失误和事故发生。
五、应急预案1.针对常见的液压爬模施工事故,制定应急预案,包括疏散逃生、事故报告和处理等措施。
2.事故发生时,应立即切断液压系统的供电和液压源,确保液压设备的停止运行。
3.及时报告事故情况,启动应急救援机制,进行抢救和处理。
六、安全教育和培训1.对施工人员进行液压爬模设备的操作培训,确保其具备独立操作和应急处理的能力。
2.定期组织安全教育活动,提高施工人员的安全意识和技能。
3.加强与其他单位和施工现场的沟通和协调,共同做好安全工作。
七、总结和改进每一次液压爬模施工结束后,要对整个施工过程进行总结和评估,发现问题,及时改进和完善施工方案和安全措施。
以上为液压爬模安全专项施工方案的主要内容,通过制定和执行此方案,可以有效预防和控制液压爬模施工中的各种安全风险和隐患,确保施工的安全性和顺利进行。
爬模安全施工方案一、引言爬模是建筑施工中常见的作业环节,但其安全风险较高,需要严格遵守相关的安全操作规程,才能有效保障施工人员的安全。
本文将就爬模安全的施工方案进行详细的介绍和分析。
二、施工前准备工作在进行爬模作业之前,必须做好以下准备工作:1.确保爬模工艺流程清晰明了,明确每个工序的具体要求;2.选择合格的施工人员进行作业,必须经过专业培训并持证上岗;3.检查施工设备和工具的完好性和可靠性;4.制定详细的施工计划和安全方案,确保周密的组织和安排;5.作业现场需设置警示标识和安全通道,配备必要的安全设施。
三、施工过程中的安全措施在进行爬模的施工过程中,应始终严格遵守以下安全措施:1.统一指挥,听从专业人员指挥,做好现场安全交底;2.使用合格的爬模设备和工具,严禁使用破损或过期设备;3.严格遵守作业流程,杜绝违章作业,保持施工现场整洁有序;4.注意作业环境的通风和照明,提高工作效率的同时保障作业人员的安全;5.做好沟通协调工作,及时解决施工现场的安全问题,确保作业顺利进行。
四、施工结束后的安全检查在爬模作业结束后,应进行全面的安全检查和整改工作:1.检查施工现场和设备的安全状态,及时对安全隐患进行整改;2.做好施工记录和数据汇总,分析并总结施工过程中的经验教训;3.做好安全事故的登记和报告工作,及时处理相关问题,防患于未然。
五、总结爬模作业是一项技术性较强的建筑施工活动,要求施工人员具备较高的专业技能和丰富的施工经验。
只有严格遵守安全操作规程,严密监督施工过程,提高安全意识和责任意识,才能有效防范施工中的安全风险,确保施工的顺利进行。
希望本文介绍的爬模安全施工方案对相关施工单位和从业人员有所帮助。
7重大专项(空心高墩爬模)工程施工方案7.1 空心高墩爬模施工方案特大桥主墩墩身为双肢变截面矩形空心墩,墩身最高达143m,施工难度大,且处于整个项目工期的关键线路,直接影响着工期目标的实现。
经过项目部认真细致研究后,确定采用爬模法施工。
具体施工方案如下:7.1.1 模板组成空心高墩采用定制悬臂模板作为墩身外模及工作平台,墩柱的内模由工地自制及自行支模。
⑴墩柱外表面的悬臂模板施工(以下将悬臂模板施工简称为吊爬)自承台座开始,即施工始于沉台顶面。
每墩有外侧横桥向面的垂直吊爬,将这两墩之间横桥向面的垂直吊爬组成一个类似于内筒的整体工作平台,单面整体吊爬。
所有的吊爬面都是一经安装就可一直吊爬升到墩顶。
全墩模板的变化与使用参照(模板使用流程图)对于下不同墩CB240悬臂架的通用性,只需相应的模板进行调换即可满足要求,CB240悬臂架的拼装不做任何变动,⑵墩的浇筑施工方法第一次浇筑使用的模板已经是悬臂模板施工的专用模板。
在这第一次浇筑前注意要在模板的规定位置安装悬臂模板施工专用的爬锥等预埋件,供悬臂支架的安装,并直接采用对拉螺栓以承担混凝土的侧压力。
在完成第一次浇筑之后可安装悬臂支架,进入正常的悬臂模板施工,进行第二次,第三次……浇筑。
CB240悬臂架组成CB240悬臂架布置CB240悬臂架爬升施工示意图CB240悬臂架施工顺序第一步CB240悬臂架施工顺序第二步CB240悬臂架施工顺序第三步⑶内筒吊爬施工内筒整体吊爬操作,必须提供安全可靠的平台。
平台的提升可以由工地上的塔吊完成,也可以由手拉葫芦来完成:在待提升的整体平台四角恰当位置布置四只手拉葫芦,由人力拉动4只手拉葫芦,手拉葫芦一头钩在筒内平台设置的吊耳上,要求4只手拉葫芦的拉动步伐整齐统一。
横桥向设两榀承重单元,各榀承重单元支承在两个顺桥向对称设置的特制支座上,支座坐落在锚定总成上。
锚定总成由爬锥、受力螺栓及一次性、不可周转的埋件板和高强螺杆组成。
目录1.编制依据 (4)1.1文件依据 (4)1.2施工规范、规程、标准、法规 (4)2.工程概况 (4)2.1工程建设概况 (4)2.2结构概况 (4)2.3场地环境概况 (5)3.爬模工程施工安排 (6)3.1管理目标 (6)3.2核心筒结构施工总体安排 (6)3.3总、分包协调 (7)3.4劳动组织与培训 (7)3.5爬模工程施工安排 (8)3.6爬模工程施工进度计划 (8)3.7主要材料及机械设备计划 (9)4.爬模体系设计 (9)4.1爬模体系平面布置设计 (9)4.2爬模体系立面布置设计 (10)4.3爬模体系主要性能参数 (12)4.4爬模体系重要节点设计 (12)4.5爬模体系设计计算书.......................... 错误!未定义书签。
5.爬模体系施工方法 (20)5.1爬模安装前的结构施工条件 (20)5.2爬模体系的安装 (21)5.3爬模体系的使用及爬升 (28)5.4结构施工 (28)5.5测量控制与纠偏 (29)5.6爬模体系拆除 (29)6.安全保证措施 (30)6.1液压爬模安装中的安全保证措施 (30)6.2液压爬模使用中的安全保证措施 (30)6.3液压爬模爬升中的安全保证措施 (31)6.4液压爬模拆除中的安全保证措施 (31)6.5液压爬模架的安全防护系统 (31)7.质量保证措施 (32)7.1验收依据 (32)7.2验收内容 (32)7.3日常的检查与保修 (32)8.季节性施工措施 (33)8.1雨季施工措施 (33)8.2冬季施工措施 (33)9.应急预案 (33)9.1应急组织机构 (33)9.2液压爬模架设备安装过程的应急预案 (35)9.3液压爬模架正常使用过程中的应急预案 (35)9.4架体在爬升过程中的应急预案 (35)9.5架体在拆除作业中的应急预案 (36)9.6 架体坠落事故的处理 (36)附件:............................................ 错误!未定义书签。
爬模施工方案模施工方案一、工程概况本项目是一座住宅小区的模施工工程,总建筑面积为X平方米,共有X栋楼,具体结构为X栋X层X户的平层建筑。
施工周期预计X个月。
二、施工组织设计1.组织机构本项目设立总工程师负责工程的总体规划与指导,施工现场设立项目经理,由项目经理统筹工程进度、质量,协调各工种之间的工作关系。
施工部门分别设置建筑工程、装饰工程、电气工程、给排水工程等专业组织。
2.施工流程根据设计方案,按照承包合同约定的工期和质量标准,合理划分施工工序,按照基础施工、主体施工、装饰施工的顺序进行,确保施工进度和质量。
三、质量控制1.建筑工程建筑工程主要包括地基处理、基础施工、主体结构搭建等工作。
在地基处理方面,按照设计方案要求进行挖填、加固等工作;在基础施工方面,严格按照混凝土配合比要求进行浇筑;在主体结构搭建方面,保证墙体、梁柱等结构的垂直度和稳定性。
2.装饰工程装饰工程主要包括墙面、地面、天花板的处理和家具、灯具的安装等工作。
在墙面地面处理方面,使用环保材料,保证装饰效果和质量;在家具、灯具安装方面,按照设计方案要求进行安装,确保安全可靠。
3.电气工程电气工程主要包括线路敷设、设备安装等工作。
在线路敷设方面,严格按照电气维修计划进行布线,确保安全可靠;在设备安装方面,按照设计方案要求进行正确安装,保证电气系统的正常运行。
4.给排水工程给排水工程主要包括给水系统、排水系统的布置和设备的安装等工作。
在给水系统方面,选用优质管材并按照设计方案要求进行敷设;在排水系统方面,保证排水管道畅通无阻;在设备安装方面,按照设计方案进行安装,确保给排水系统的正常运行。
四、安全措施1.施工现场安全管理设立专门的施工现场安全管理人员,负责施工现场的安全检查和管理,制定详细的安全操作规程,并进行培训指导,确保施工现场的安全。
2.施工人员安全防护施工人员必须佩戴安全帽、安全绳和防滑鞋等个人防护用品,合理使用施工设备,保证人身安全。
1.核心筒模板工程1.1核芯筒模板工程方案总体设计原则墙模为标准块,其余尺寸为非标准块。
为确保上下层墙体结合处达到清水效果,采用模板下口低于下层楼板标高100mm防止模板施工过程中如开模时间较晚会导致混凝土沉积后向下挤压PVC套管,进而PVC套1.3模板施工准备工作核心筒模板的施工2.1铝爬模的安装液压爬模架工程3.1本工程核芯筒液压爬模架布置情况在核心筒内外墙体及电梯井筒布置了爬模机位,T1、T2核心筒共布置46个液压爬模架机位,其中外墙液压爬模架26个机位,电梯井筒物料平台液压爬模架20个机位。
T3北塔核心筒共布置39个机位,其中外墙液压爬模架24个机位,电梯井筒物料平台液压爬模架15个机位,T3北塔核心筒共布置37个机位,其中外墙液压爬模架24个机位,电梯井筒物料平台液压爬模架13个机位。
在核芯筒地上二层竖向墙体完成后安装液压爬模架,地上三层开始使用。
核心筒内水平结构滞后施工。
爬模架的提升可分段、分片或整体完成,爬模架平面布置图如下:T1/T2爬模架平面布置图T3北塔爬模架平面布置图 T3南塔爬模架平面布置图3.2本工程液压爬模架形式介绍外墙液压爬模架,布置于核芯筒外墙,该形式爬模架可带墙体一侧大模板一起爬升,平台宽度 2.4米,架体总高18.1米,可覆盖四-五个层高,架体共有八层操作平台,从上至下分别为:上三层为绑筋操作平台,可借助此三层平台绑扎钢筋;中间两层为支模操作平台,可在此平台上完成合模、拆模、清理模板等工作;下层为爬升操作平台;最底两层为拆卸清理维护平台。
当墙体混凝土达到脱模要求后,先爬升液压爬模架,将液压爬模架爬升至上一层,此时将模板退600~700mm,即可借助此空隙清理模板,然后将支模体系靠近外墙,并对其进行刚性拉接,此时即可借助上两层操作平台绑扎墙体钢筋,核芯筒液压爬模架立面示意图如下:外墙液压爬模架立面示意图物料平台液压爬模架,布置于核芯筒电梯井内;该形式爬模架提供了支模和暂时放置物料的平台,主平台布满整个布置机位的空间,其共覆盖四个层高,架体共有七层操作平台,从上至下分别为:上两层为绑筋操作平台,可借助此层平台放置和绑扎钢筋;中层为支模操作平台,可在此平台上完成合模、拆模、清理模板等工作;下层为爬升操作平台;最底两层为拆卸清理维护平台(见物料平台液压爬模架立面示意图)。
爬模施工方案
7重大专项(空心高墩爬模)工程施工方案
7.1 空心高墩爬模施工方案
特大桥主墩墩身为双肢变截面矩形空心墩,墩身最高达143m,施工难度大,且处于整个项目工期的关键线路,直接影响着工期目标的实现。
经过项目部认真细致研究后,确定采用爬模法施工。
具体施工方案如下:
7.1.1 模板组成
空心高墩采用定制悬臂模板作为墩身外模及工作平台,墩柱的内模由工地自制及自行支模。
⑴墩柱外表面的悬臂模板施工(以下将悬臂模板施工简称为吊爬)自承台座开始,即施工始于沉台顶面。
每墩有外侧横桥向面的垂直吊爬,将这两墩之间横桥向面的垂直吊爬组成一个类似于内筒的整体工作平台,单面整体吊爬。
所有的吊爬面都是一经安装就可一直吊爬升到墩顶。
全墩模板的变化与使用参照(模板使用流程图)
对于下不同墩CB240悬臂架的通用性,只需相应的模板进行调换即可满足要求,CB240悬臂架的拼装不做任何变动,
⑵墩的浇筑施工方法
第一次浇筑使用的模板已经是悬臂模板施工的专用模板。
在
这第一次浇筑前注意要在模板的规定位置安装悬臂模板施工专用的爬锥等预埋件,供悬臂支架的安装,并直接采用对拉螺栓以承担混凝土的侧压力。
在完成第一次浇筑之后可安装悬臂支架,进入正常的悬臂模板施工,进行第二次,第三次……浇筑。
CB240悬臂架组成
CB240悬臂架布置。
