强电基础知识培训资料

强电基础知识培训资料强电基础知识概述强电基础知识是指与电力系统相关的基本概念和原理，包括电流、电压、电阻等基本物理量的定义和计算方法，以及电路分析、电路元件、电力传输与配电等方面的基础知识。

本资料将为您提供一些关于强电基础知识的重要内容，帮助您加深对这方面知识的理解。

一、电流与电压1. 电流的定义和计算方法- 电流是电荷在单位时间内通过导体截面的数量，用安培(A)表示。

- 电流的计算公式：电流(I) = 电荷量(Q) / 时间(t)- 电流的测量单位：安培(A)2. 电压的定义和计算方法- 电压是电场力对单位正电荷做的功，用伏特(V)表示。

- 电压的计算公式：电压(V) = 功(P) / 电荷量(Q)- 电压的测量单位：伏特(V)二、电路分析1. 串联电路- 串联电路是指多个电阻、电容或电感按照一定顺序连接起来，电流依次流过它们。

- 串联电路中的电压分布：各电阻、电容或电感的电压之和等于总电压。

- 串联电路中的电流分布：电流大小相等，等于总电流。

2. 并联电路- 并联电路是指多个电阻、电容或电感按照一个节点连接起来，电流同时流过它们。

- 并联电路中的电压分布：各电阻、电容或电感的电压相等，等于总电压。

- 并联电路中的电流分布：电流大小之和等于总电流。

三、电路元件1. 电阻- 电阻是阻碍电流通过的元件，其单位为欧姆(Ω)。

- 电阻的串联和并联计算方法与电路分析中的方法相同。

2. 电容- 电容是储存电荷的元件，其单位为法拉(F)。

- 电容充电和放电过程中的电压变化满足指数函数关系。

3. 电感- 电感是产生感应电动势的元件，其单位为亨利(H)。

- 电感对交流电有阻碍作用，对直流电具有短路作用。

四、电力传输与配电1. 三相交流电- 三相交流电是一种常用的电力传输方式，具有高效、稳定的特点。

- 三相交流电的特点包括相位差、电压和电流之间的关系。

2. 变压器- 变压器是用于改变交流电电压的设备，由一个或多个线圈构成。

强电系统培训讲义PPT课件

P3
上海市物业管理行业协会培训中心
第3章高压供配电系统
3.1高压供配电系统概述
3.1.2电力系统（两种描述） 1、由发电厂、电力网和电力用户组成的统一整体称为电力系统。 2、把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。
P4
上海市物业管理行业协会培训中心
a)电源来自两个不同发电厂： b)电源来自两个区域变电站： c)
满足一级负荷要求的电源
P8
上海市物业管理行业协会培训中心
第3章高压供配电系统
3.1高压供配电系统概述
3.1.4用户负荷分类 2 指突然中断供电不会造成人员伤亡和重大经济损失、不造成公共场所秩序出现混乱和严重影响生产的用电单位。如：市县级医院、三星级的宾馆酒店、乙级写字楼、高档住宅区、大型工矿企业等均属于二级供电负荷。技术要求：两路高压10kV供电，一路常用一路备用，或两路高压上一级来自于同一变电站的不同高压开关，或一路专用高压供电辅助配备自备发电机组、UPS电源、蓄电池组。
P 11
上海市物业管理行业协会培训中心
第3章高压供配电系统
3.1高压供配电系统概述
3.1.5供配电设备组成 1、进线隔离柜 2、高压进线柜 3、压变柜 4、变压器柜 5、计量柜 6、电力变压器 7、联络柜 8、直流屏 9、中央信号屏
P 12
上海市物业管理行业协会培训中心
第3章高压供配电系统
P 13
第3章高压供配电系统
3.1高压供配电系统概述
3.1.4用户负荷分类
1、一级供电负荷（用户）突然中断供电将造成重大政治影响、人身伤亡和重大经济损失、连续生产过程被打乱而造成大量废品、公共场所秩序出现严重混乱的用电单位。如： 1. 中央与国家的办公机构； 2. 国家级的大会堂、国际候机厅； 3. 医院或医院手术室、省级以上的大型体育场馆、大型商场； 4. 四星级以上宾馆酒店、国宾馆、甲级写字楼、高档别墅区； 5. 银行、计算机机房、通讯消防设备设施； 6. 重要交通、通信枢纽； 7. 大型钢铁生产企业、停电将发生中毒、爆炸、火灾的企业等均属于一级供电负荷。

强电基础知识概述

四、住宅配电箱系统图
客厅餐厅阳台厨房等照明回路卧室卫生间等照明回路设计规范要求独立回路设计规范要求独立回路设计规范要求独立回路客厅餐厅阳台厨房等插座回路卧室卫生间等插座回路多联机外机电源回路空调室内机插座回路弱电信息箱内插座电源供光猫等
该住宅户型为三房两卫两厅，面积131平米。按照电力公司规定，120~150平米面积的配电容量为单相12KW,因此户内配电箱进线回路选型施耐德额定电流63A 带30MA漏电保护的断路器，进户电缆选型10平方（安全载流量63A）无卤低烟 B级阻燃交联聚乙烯绝缘聚氯乙烯护套铜芯电力电缆；室内照明插座回路均为额定电流为16A带过载短路保护的断路器,多联机设计容量为4.8KW（7匹机），断路器选32A,室内电线选型交联聚乙烯绝缘电线,除空调4平方(载流量35A)外其它回路2.5平方(设计规范要求插座照明回路的电线不低于2.5平方,载流量25A)。
•
•
谢
谢！
2016-02-01
7
三、输配电典型设备
民用建筑楼栋内有很多不同的用电设备，从电力部门引入的高压线路需要通过变压器、断路器、双电源转换开关、电缆等来完成电压转换、回路分配、线路停电时双电源联络及对设备的过载、短路、漏电、接地等进行保护。 1，变压器
变压器作用电压电流转换。由铁芯和线圈组成，线圈有两个或
油浸
干式 2，断路器
4，电能公式：W=Pt,基本单位KWh(1KWh=1度电)
习题1：电饭煲功率880W,工作电流是多少？煮饭30分钟耗电多少？答案：I=880W/220V=4A,共耗电W=880W*0.5h=440wh=0.44KWh。习题2：地库三相排污泵，电压380V, 功率2.2KW,计算工作电流值？答案 I=2200W/ √(3)*380V*0.85=2200W/(1.732*380V*0.85) ≈3.92A 电流估算方法：单相电流为功率的5倍，三相为功率的2倍(考虑功率因数一般取0.85)。

强电基础知识(1)

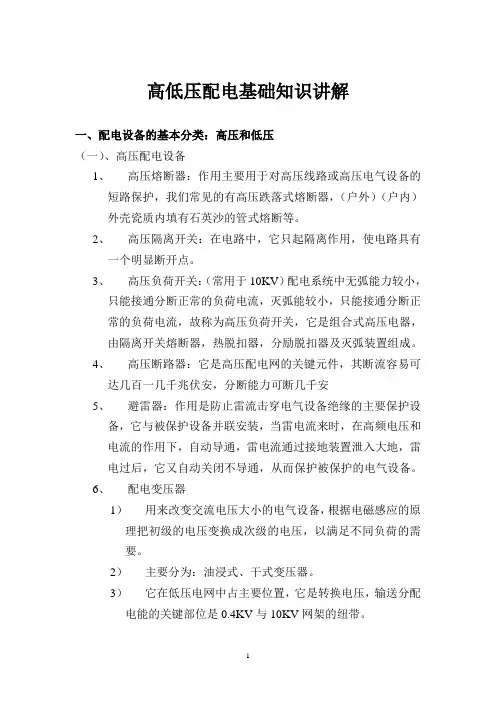

高低压配电基础知识讲解一、配电设备的基本分类：高压和低压（一）、高压配电设备1、高压熔断器：作用主要用于对高压线路或高压电气设备的短路保护，我们常见的有高压跌落式熔断器，（户外）（户内）外壳瓷质内填有石英沙的管式熔断等。

2、高压隔离开关：在电路中，它只起隔离作用，使电路具有一个明显断开点。

3、高压负荷开关：（常用于10KV）配电系统中无弧能力较小，只能接通分断正常的负荷电流，灭弧能较小，只能接通分断正常的负荷电流，故称为高压负荷开关，它是组合式高压电器，由隔离开关熔断器，热脱扣器，分励脱扣器及灭弧装置组成。

4、高压断路器：它是高压配电网的关键元件，其断流容易可达几百一几千兆伏安，分断能力可断几千安5、避雷器：作用是防止雷流击穿电气设备绝缘的主要保护设备，它与被保护设备并联安装，当雷电流来时，在高频电压和电流的作用下，自动导通，雷电流通过接地装置泄入大地，雷电过后，它又自动关闭不导通，从而保护被保护的电气设备。

6、配电变压器1）用来改变交流电压大小的电气设备，根据电磁感应的原理把初级的电压变换成次级的电压，以满足不同负荷的需要。

2）主要分为：油浸式、干式变压器。

3）它在低压电网中占主要位置，它是转换电压，输送分配电能的关键部位是0.4KV与10KV网架的纽带。

4）配电变压器并联运行的条件A：电压等级相同（电压此）B：联结组别相同（高、低压的）C：短路阻抗（阻抗电压）相等D：容量之比要大于1/3（或者不超过3：1）（二）、低压配电设备1、熔断器组合开关电路，它兼有熔断器和刀开关功能，用于配电电路作电源开关和短路保护之用。

2、低压熔断器：熔断器中熔体是将具有低熔点的各种金属按不同的比例混合制成的，在其额定的电源内能正常导通电流，而当电流达到或超过其约定熔断电流时，熔体立即烧断主要起短路过载保护作用（即常用保险丝、保险管）3、低断路器：它是一种不仅能通断正常负荷的工作电流，而且能通断故障电流，具有此较理想的通断能力对电路实行多种保护的自动开关电器（自动空气开关）4、漏电保护器1）一般的漏电保护器由检测系统，脱扣系统和测试系统三部门分组成。

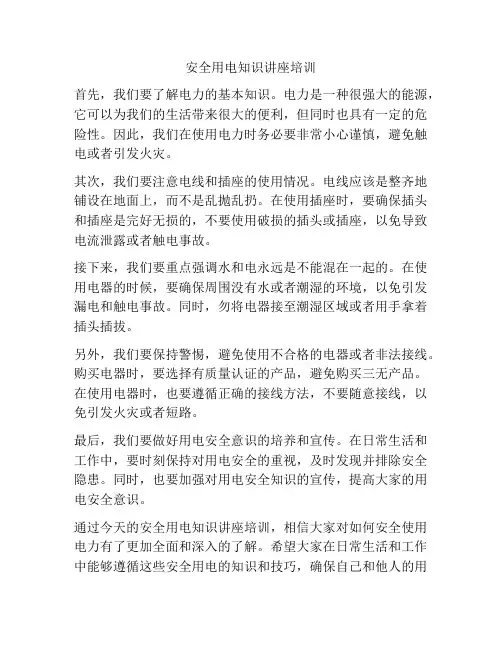

安全用电知识讲座培训

安全用电知识讲座培训首先，我们要了解电力的基本知识。

电力是一种很强大的能源，它可以为我们的生活带来很大的便利，但同时也具有一定的危险性。

因此，我们在使用电力时务必要非常小心谨慎，避免触电或者引发火灾。

其次，我们要注意电线和插座的使用情况。

电线应该是整齐地铺设在地面上，而不是乱抛乱扔。

在使用插座时，要确保插头和插座是完好无损的，不要使用破损的插头或插座，以免导致电流泄露或者触电事故。

接下来，我们要重点强调水和电永远是不能混在一起的。

在使用电器的时候，要确保周围没有水或者潮湿的环境，以免引发漏电和触电事故。

同时，勿将电器接至潮湿区域或者用手拿着插头插拔。

另外，我们要保持警惕，避免使用不合格的电器或者非法接线。

购买电器时，要选择有质量认证的产品，避免购买三无产品。

在使用电器时，也要遵循正确的接线方法，不要随意接线，以免引发火灾或者短路。

最后，我们要做好用电安全意识的培养和宣传。

在日常生活和工作中，要时刻保持对用电安全的重视，及时发现并排除安全隐患。

同时，也要加强对用电安全知识的宣传，提高大家的用电安全意识。

通过今天的安全用电知识讲座培训，相信大家对如何安全使用电力有了更加全面和深入的了解。

希望大家在日常生活和工作中能够遵循这些安全用电的知识和技巧，确保自己和他人的用电安全，共同营造一个安全的用电环境。

谢谢大家的参与！在现代社会，电力已经成为我们生活和工作中无法或缺的重要能源。

然而，电力的特性决定其具有一定的危险性，如果不正确使用电力，就可能会引发安全事故，给人们的生命财产造成严重的威胁。

因此，掌握安全用电的知识和技巧，是非常重要的。

在接下来的讲座培训中，我们将进一步分享一些关于安全用电的内容。

在日常生活中，我们经常会使用各种家用电器，如电视、电脑、电热水壶、洗衣机等。

而这些家用电器的安全使用，直接关系到我们的生活质量和安全。

首先，我们要确保家用电器的安全使用和维护。

在使用家用电器前，要仔细阅读使用说明书，了解各种功能按钮的用途和使用方法，以避免误操作导致的安全隐患。

电气基础知识讲座(1)

¡ 电压 1）两点间的电压具有惟一确定的数值。 2）两点间的电压只与这两点的位置有关，与电荷移动的路径无关。 3）电压有正，负之分，它与标志的参考电压方向有关。 4）沿电路中任一闭合回路行走一圈，各段电压的和恒为零。电压的单位是伏特（V），根据不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）为单位。
¡ 一、火灾自动报警与自动灭火系统该系统也称火灾自动报警与联动控制系统，或火灾自动报警与消防控制系统，是通过安装在现场的各种火灾探测器对现场进行监控，一旦发生火灾警情产生报警并联动相应的灭火、疏散、广播等设备，达到预防火灾的目的。
¡
二、通信系统建筑物自动化（BA）、通信自动化（CA）、办公
¡ 四、安防系统是通过安装在防护现场的各种入侵探测器对所保护的区域进行人员活动的探测（入侵），一旦发现有入侵行为将产生报警信息，以达到防盗的目的。监控、门禁、巡更、保安。
电气基础知识讲座(1)
¡
五、电视监控系统电视监控系统是以图像监视为手段，对现场图像进行实时监视与录像。监视监控系统可以让保安人员直观地掌握现场情况，并能够通过录像回放进行分析。
式中：I——电流（A）；U——电压（V）；R——电阻（Ω）; S——视在功率； P——有功功率； Q——无功功率；
电气基础知识讲座(1)
¡ 2-2．常用电气元件
具有限流作用的塑壳断路器
电气基础知识讲座(1)
具有限流作用的微型断路器
电气基础知识讲座(1)
具有限流作用的微型断路器，带漏电保护功能
电气基础知识讲座(1)
自动化（OA）以及住宅自动化（HA），而独立系统之间必然要通过各
种方式（如局域网）连接起来，共享所积累的数据资源，转送和处理数

电气安全知识讲座防触电

电气安全的重要性
随着电气化程度的提高，电气安全问题日益突出。保障电气安全对于保障人民生命财产安全、维护社会稳定具有重要意义。
电气安全基本原则
安全第一原则
在电气设计和使用中，始终将安全放在首位，确保设备、设施符合安全标准，防止事故发生。
预防为主原则
通过加强设备维护、定期检查、安全教育等措施，预防电气事故的发生。
强制性原则
对于涉及电气安全的设备和设施，应制定强制性标准，确保其符合安全要求。
电气安全标准与规范
• 国际标准：如IEC（国际电工委员会）制定的相关标准和规范，为全球范围内的电气安全提供指导。
• 国家标准：各国根据自身实际情况，制定相应的电气安全标准和规范，如中国的GB系列标准。
• 企业标准：企业根据自身生产需要，制定相应的电气安全标准和操作规范，确保生产过程中的电气安全。
家庭用电安全意识培养与教育
提高家长和孩子的用电安全意识，了解家庭用电安全的重要性。
家长应定期检查家庭用电设备，确保设备安全可靠。
教育孩子不要随意触摸电器、电源插座等危险物品。
家长应向孩子传授正确的用电知识和应急处理方法，如发现触电事故时应立即切断电源、用绝缘物体挑开电线等。
06
企业用电安全知识普及
等，确保人员安全。
故障处理
03
根据故障原因，采取相应的处理方法，如更换损坏部件、修复
线路等，确保设备恢复正常运行。
04
触电事故原因分析及预防措施
触电事故原因分析
缺乏电气安全知识
对电气安全知识了解不足，缺乏必要的防范意识。
违反操作规程
在操作电气设备时，不遵守安全操作规程，导致触电事故发生。
设备故障

强电部分专题培训

• 按导电体旳材质主要分为铜芯和铝芯两大类，铝芯用“L” 表达，如BLV。铝芯线因为重量轻，一般用于架空线路尤其是长途输电线路。
• 铜芯线用“T”表达（一般省略不写），如BV、BVV、RV。被广泛采用在机电工程中。
• 电线电缆常用旳绝缘材料有聚氯乙烯“V”和聚乙烯“Y” 两种。
• 绝缘电线按固定在一起旳导线根数能够分为单芯线和多芯线，多芯线也能够把多根单芯线固定在一种绝缘护套内，同一种护套内旳多芯线能够多到24芯。平行旳多芯线用 “B”，绞型旳用相380V、Cosφ＝
0.85为基准，若单相220V、Cosφ＝0.85，容量
则应×1/3。
•
3.当环境温度较高或采用明敷方式等，其
安全载流量都会下降，此时应选用较大规格；
当用于頻繁起动电机时，应选用大2～3个规格。
•
4.本表聚氯乙烯绝缘电线按单根架空敷设
方式计算，若为穿管或多根敷设，则应选用大
例如：
VV型电缆：不能承受机械外力作用，适合于室内、隧道内及管道内敷设。
VV22型电缆：能承受机械外力作用，但不能承受大旳拉力，可敷设在地下。
VV32型电缆：能承受机械外力作用，且可承受相当大旳拉力，可敷设在竖井内、高层建
筑旳电缆竖井内，且合用于潮湿场合。
家用电器合用220V电线，一般工企业用380V 电缆，以及输配电线路使用旳500kV、220kV、 110kV超高压和高压线缆等。
二，弱电和强电旳区别
强电和弱电主要区别是用途旳不同。强电是用作一种动力能源，弱电是用于信息传递。详细而言，它们大致有如下区别：
• （1）交流频率不同：强电旳频率一般是50Hz，是工业用电旳频率：弱电旳频率往往是高频或特高频，以KHz、MHz计。

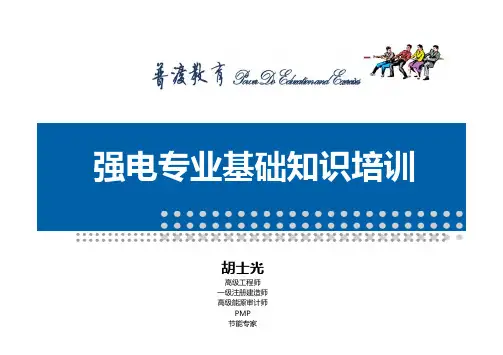

03 强电专业基础知识培训-胡士光
