北京交通大学数字电子技术2015 期末考题

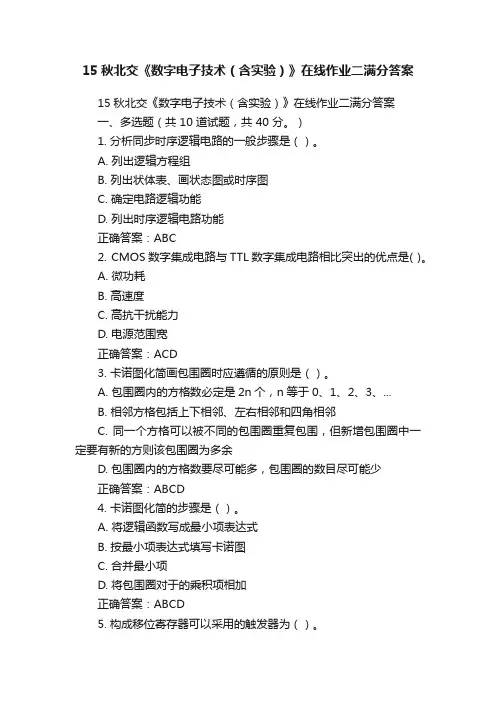

15秋北交《数字电子技术（含实验）》在线作业二满分答案15秋北交《数字电子技术（含实验）》在线作业二满分答案一、多选题（共 10 道试题，共 40 分。

）1. 分析同步时序逻辑电路的一般步骤是（）。

A. 列出逻辑方程组B. 列出状体表、画状态图或时序图C. 确定电路逻辑功能D. 列出时序逻辑电路功能正确答案：ABC2. CMOS数字集成电路与TTL数字集成电路相比突出的优点是( )。

A. 微功耗B. 高速度C. 高抗干扰能力D. 电源范围宽正确答案：ACD3. 卡诺图化简画包围圈时应遵循的原则是（）。

A. 包围圈内的方格数必定是2n个，n等于0、1、2、3、...B. 相邻方格包括上下相邻、左右相邻和四角相邻C. 同一个方格可以被不同的包围圈重复包围，但新增包围圈中一定要有新的方则该包围圈为多余D. 包围圈内的方格数要尽可能多，包围圈的数目尽可能少正确答案：ABCD4. 卡诺图化简的步骤是（）。

A. 将逻辑函数写成最小项表达式B. 按最小项表达式填写卡诺图C. 合并最小项D. 将包围圈对于的乘积项相加正确答案：ABCD5. 构成移位寄存器可以采用的触发器为（）。

A. R-S型B. J-K型C. 主从型D. 同步型正确答案：ABC6. 与十进制相比二进制的优点是（）。

A. 数字装置简单可靠、所有元件少B. 运算规则简单、运算操作方便C. 运算速度快D. 数值表达清晰、便于观察正确答案：AB7. 目前使用的两种双极型数字集成电路是（）。

A. TTLB. PLDC. COMSD. ECL正确答案：AD8. 时序逻辑电路可分为（）时序电路。

A. 触发B. 定时C. 异步D. 同步正确答案：CD9. 设计同步时序逻辑电路的一般步骤（）和确定激励方程组、输出方程组、辑图、检查自启功能。

A. 建立原始状态图和原始状态表B. 状态化简C. 状态分配D. 选择出发器类型正确答案：ABCD10. TTL逻辑电路包括（）。

数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．100001100001是8421BCD 码，其十进制为 861 。

3．逻辑代数的三种基本运算是 与 ， 或 和 非 。

4．三态门的工作状态是 0 ， 1 ， 高阻 。

5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。

6．施密特触发器的主要应用是 波形的整形 。

7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为。

8．实现A/D 转换的主要方法有 ， ， 。

二．判断题（10）1．BCD 码即8421码 （ 错 ）2.八位二进制数可以表示256种不同状态。

（ 对 ）3．TTL 与非门与CMOS 与非门的逻辑功能不一样。

（ ）4．多个三态门的输出端相连于一总线上，使用时须只让一个三态门传送信号，其他门处于高阻状态。

（对 ）5．计数器可作分频器。

（ 对 ）三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=m d D C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1 六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

数字电子技术试卷和答案(总59页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。

2．是8421BCD码，其十进制为861 。

3．逻辑代数的三种基本运算是与，或和非。

4．三态门的工作状态是0 ， 1 ，高阻。

5．描述触发器逻辑功能的方法有真值表，逻辑图，逻辑表达式，卡诺图，波形图。

6．施密特触发器的主要应用是波形的整形。

7．设4位D/A转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为。

8．实现A/D转换的主要方法有，，。

二．判断题（10）1．BCD码即8421码（错）2.八位二进制数可以表示256种不同状态。

（对）3．TTL与非门与CMOS与非门的逻辑功能不一样。

（）4．多个三态门的输出端相连于一总线上，使用时须只让一个三态门传送信号，其他门处于高阻状态。

（对）5．计数器可作分频器。

（对）三．化简逻辑函数（14）1．用公式法化简--+++=ADDCEBDBAY，化为最简与或表达式。

解；D B A Y +=-2．用卡诺图化简∑∑=m d D C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。

四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。

（15） 解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。

五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15) 解；（1）AQ Q Qn +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。

（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。

xxx~xxx学年第x学期《数字电子技术》期末复习题第一部分题目一、判断题（每题2分,共30分。

描述正确的在题号前的括号中打“√”，错误的打“×”）【】1、二进制有0 ~ 9十个数码，进位关系为逢十进一。

【】2、（325）8 ＞（225）10【】3、十进制数整数转换为二进制数的方法是采用“除2取余法”。

【】4、在二进制与十六进制的转换中，有下列关系：（100111010001）2=（9D1）16【】5、8421 BCD码是唯一能表示十进制数的编码。

【】6、十进制数85的8421 BCD码是101101。

【】7、格雷码为无权码，8421 BCD为有权码。

【】8、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

【】9、逻辑变量的取值，１比０大。

【】10、在逻辑代数中，逻辑变量和函数均只有0和1两个取值，且不表示数量的大小。

【】11、逻辑运算1+1=1【】12、逻辑运算A+1+0=A【】13、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。

【】14、在时间和幅度上均不连续的信号是数字信号，所以语音信号是数字信号。

【】15、逻辑函数的运算次序为：先算括号内，后算括号外；先求与，再求或，最后求非。

【】16、AB A C BC AB A C++=+【】17、逻辑函数表达式的化简结果是唯一的。

【】18、逻辑真值表、逻辑表达式、逻辑图均是逻辑关系的描述方法。

【】19、n个变量组成的最小项总数是2n个。

【】20、逻辑函数的化简方法主要有代数化简法和卡诺图化简法。

【】21、逻辑函数化简过程中的无关项一律按取值为0处理。

【】22、数字电路中晶体管工作在开关状态，即不是工作在饱和区，就是工作在截止区。

【】23、TTL或非门的多余输入端可以接高电平。

【】24、某一门电路有三个输入端A、B、C，当输入A、B、C不全为“1”时，输出Y为“0”，输入A、B、C全为高电平“1”时，输出Y为“1”，此门电路是或门电路。

《数字电子技术》考试试卷（第一套）课程号2904025035 考试时间100 分钟适用专业年级（方向）：应用物理、电信科技2010级考试方式及要求：闭卷笔试题号一二三四五六七总分得分阅卷人(注：集成电路CD4532、74HC138、74HC151的功能见附表)一、填空题（共28分）1、（2分）（5E.8）H＝（94.5 ）D＝（10010100.0101 ）8421BCD。

2、（2分）逻辑函数L = + A+ B+ C +D = （1 ）。

3、（2分）由传输门构成的电路如下图所示，当A=0时，输出L= B 。

4、（2分）三态门可能输出的三种状态是低电平、高电平和高阻态_。

5、（3分）A/D转换器一般要经过_ 采样__、保持、量化和__编码__这4个步骤，A/D转换器的转换速度主要取决于转换类型。

对双积分型A/D 转换器、并行比较型A/D转换器和逐次比较型A/D转换器的相对速度进行比较，转换速度最快的是_并行比较型A/D转换器__。

6、（2分）集成优先编码器CD4532（功能表见后）正常接电源和地，且待编码信号输入端I 0 =I 2 = I 6 = I 7 = 1，输入使能端EI=1，其余输入端为0，其输出Y 2Y 1Y 0为 111 。

7、（3分）集成数据选择器74HC151构成的电路如下图所示，则其输出 Y= ABC BC A C B A ++⋅⋅ 。

（注：不需化简）018、（3分）某PLA 电路如下图所示，其输出逻辑函数表达式X=C B A C B A ABC +⋅+ 。

9、（2分）某单极性输出的8位D/A 转换器正常工作，当输入数字量为（10101010）B 时，其输出电压为3.4V ，当输入数字量为（10101100）B 时，其输出电压为3.44 V 。

10、（2分）一个存储容量为4K ×4的存储器有 214 个存储单元，若用该存储器构成32K ×8的存储系统，则需 16 片4K ×4的存储器。

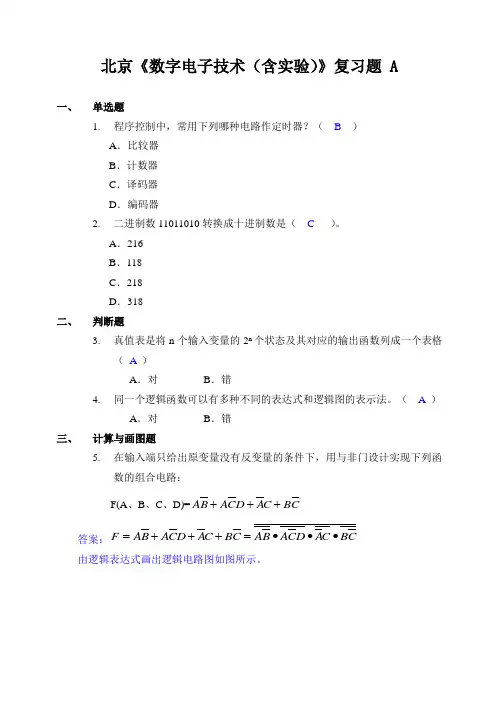

北京《数字电子技术（含实验）》复习题 A
一、 单选题
1. 程序控制中，常用下列哪种电路作定时器？（ B ）
A ．比较器
B ．计数器
C ．译码器
D ．编码器
2. 二进制数11011010转换成十进制数是（ C ）。

A ．216
B ．118
C ．218
D ．318
二、 判断题
3. 真值表是将n 个输入变量的2n 个状态及其对应的输出函数列成一个表格
（ A ）
A ．对
B ．错
4. 同一个逻辑函数可以有多种不同的表达式和逻辑图的表示法。

（ A ）
A ．对
B ．错 三、 计算与画图题
5. 在输入端只给出原变量没有反变量的条件下，用与非门设计实现下列函
数的组合电路：
F(A 、B 、C 、D)=C B C A D C A B A +++ 答案：C B C A D C A B A C B C A D C A B A F •••=+++=
由逻辑表达式画出逻辑电路图如图所示。

200 X〜200 X学年考试试题一、填空题（每空1分，共20分）1、数字电路中并驾齐驱的两大分支是___________ 电路和 __________ 电路。

2、主从型JK触发器的特征方程°n+i= __________________ ；主从型JK触发器的功能有_______ 、________ 、 _______ 和________ 四种。

3、已知电路结构求解功能的过程称为_________ ;已知功能求解电路结构的过程称为_______ o4、只能存入固定数据，不能写入数据的半导体器件是_________________ , 这种器件中存储的数据可以长期 _____________ ,即使断电也不会 ________ 数据。

5、为使采样后的信号能够不失真的恢复原样，釆样频率沧至少应满足是被采样信号最高频率九ax的两倍。

这一结论称为______ 定理。

6、在一个CP=1期间，电路中的输出信号随着输入信号发生多次翻转的现象称为_______ o具有这种现象的触发器是___________ 触发器。

7、（64.5）!（）=（）2=（）16=（）88、施密特触发器具有______ 特性；555定时器是一种_______ 混合电路。

二、判断下列说法的正确与错误（每小题1分，共8分）1、数字电路最大的特点就是具有记忆性。

（）2、竞争冒险中凡电压毛刺为高电平时，均称为1冒险。

（）3、数值译码器的输入量是十进制，输出量是二进制。

（）4、仅具有翻转功能的触发器是T触发器。

（）5、74LS90和74LS163都是具有自启动能力的集成计数器。

（）6、集成电路74LS138是一个4线-10线的译码器。

（）7、多谐振荡器输入三角波，输出可转换成方波。

（）8、模5计数器至少需用两位触发器构成。

（）三、选择题（每小题2分，共20分）1、由与非门组成的基本RS触发器不允许输入的变量组合g•斥是（）A、00B、01C、10D、112、仅具有保持和翻转功能的触发器是（）A、JK触发器B、D触发器C、T触发器D、同步触发器3、八输入端的编码器按二进制编码时，其输出端的个数是（）A、2个B、3个C、4个D、6个4、用8421 BCD码作为代码的计数器，至少需要的触发器个数是（）A、2个B、3个C、4个D、5个5、按触发方式的不同，双稳态触发器可分为（）A、高电平触发和低电平触发B、电平触发或边沿触发C、上升沿触发和下降沿触发D、输入触发和时钟触发6、四位移位寄存器构成扭环形计数器时，可构成（）计数器。

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）1．逻辑函数Y AB C=+的两种标准形式分别为（）、（）。

2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为10001000，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

ROM中的数据见表1所示。

试画出在CP信号连续作用下的D3、D2、D1、D0输出的电压波形，并说明它们和CP 信号频率之比。

《数字电子技术》课程 测试试卷及答案2姓名： 学号： 专业班级： 总成绩：一、填空题（每空1分,共10分）．数字电路分为两大类，分别是 组合逻辑电路 和时序逻辑电路。

2．2006个1连续异或的结果是__0___；而2007个1连续同或的结果是__1__．3．已知某函数F 的反函数为，则其原函数F =)C B A (C B A .或)(+⋅；而F的对偶函数则为F *=)C B A C(B A +++或。

4．试将函数，写成标准的积之和形式，即（1，2， 4，5，6，8，9，10 ）．5．逻辑代数中的三种基本逻辑运算是 与 、 或 、 非 。

6．1个触发器可以存放 1 位二进制数，它具有记忆功能。

二、选择题（每小题2分,共10分）1．已知某电路的输入A 、B 和输出Y 的波形如下图所示，该电路实现的函数表达式为 D 。

(A)A ⊙B (B)A ⊕B (C)AB (D)B A +2．用0，1两个符号对100个信息进行编码，则至少需要 B 。

(A)8位 (B) 7位 (C) 9位 (D) 6位 3.下列电路中属于组合电路的是 D 。

(A)集成触发器 (B)多谐振荡器 (C)二进制计数器 (D)3—8译码器 4.下列电路中只有一个稳定状态的是 C 。

(A)集成触发器 (B) 施密特触发器 (C)单稳态触发器 (D) 多谐振荡器 5.为产生周期性矩形波，应当选用 C 。

(A) 施密特触发器 (B) 单稳态触发器 (C) 多谐振荡器 (D) 译码器三、逻辑函数化简（共10分）用卡诺图法化简下列逻辑函数，结果为最简与或式。

(每题5分，共10分)C )B A (D BC ACD )D ,C ,B ,A (F 1+++=．∑∑+=)15,14,13,12,11,10(d )9,8,7,6,5(m )D ,C ,B ,A (F 2解：四、分析题（共45分）１．（本题10分）写出下图的逻辑表达式和真值表，并化简为最简与或表达式。

《数字电子技术基础》(第一套)一、填空题：（每空1分，共15分）=+的两种标准形式分别为（）、（）。

1．逻辑函数Y AB C2．将2004个“1”异或起来得到的结果是（0 ）。

3．半导体存储器的结构主要包含三个部分，分别是（地址译码器）、（存储矩阵）、（输出缓冲器）。

4．8位D/A转换器当输入数字量10000000为5v。

若只有最低位为高电平，则输出电压为（0.039 ）v；当输入为10001000，则输出电压为（5.31 ）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（双积分型）的抗干扰能力强，（逐次逼近型）的转换速度快。

6．由555定时器构成的三种电路中，（施密特触发器）和（单稳态触发器）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（结构控制字）进行编程设定其（输出逻辑宏单元）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路：（10分）1）试写出8选1数据选择器的输出函数式；2）画出A2、A1、A0从000~111连续变化时，Y的波形图；3）说明电路的逻辑功能。

四、设计“一位十进制数”的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最少“与非门”实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图4(a) (b)所示，设触发器的初态均为“0”，试画出输出端B和C的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图5(a)所示，在示波器上观察到波形如图5(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、图6所示是16*4位ROM 和同步十六进制加法计数器74LS161组成的脉冲分频电路。
