哈比无人机

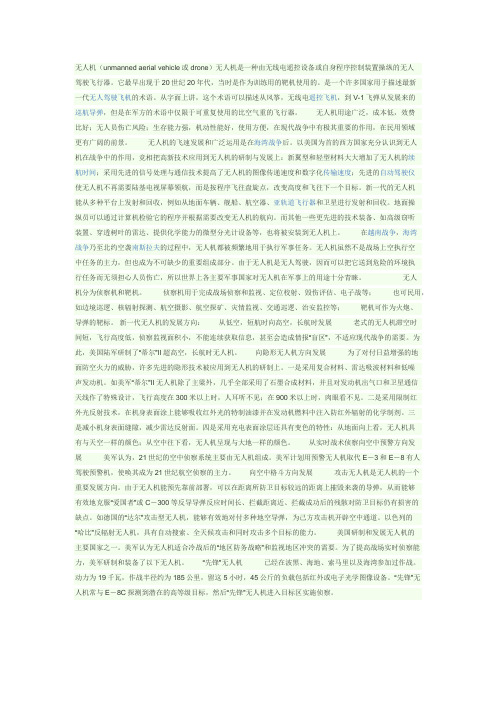

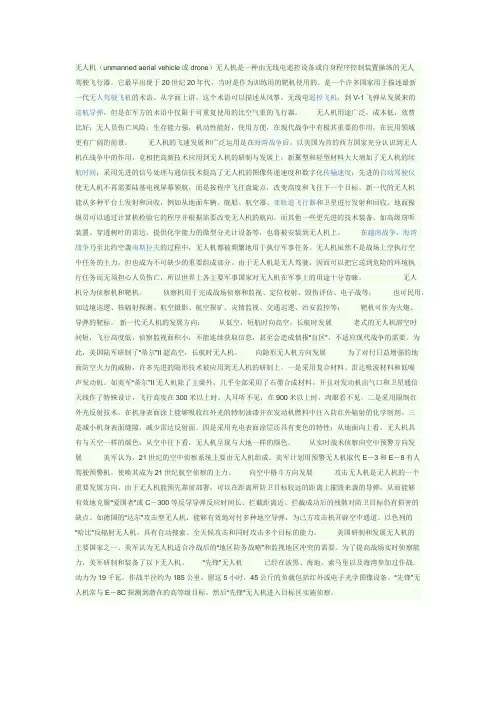

无人机（unmanned aerial vehicle或drone）无人机是一种由无线电遥控设备或自身程序控制装置操纵的无人驾驶飞行器。

它最早出现于20世纪20年代，当时是作为训练用的靶机使用的。

是一个许多国家用于描述最新一代无人驾驶飞机的术语。

从字面上讲，这个术语可以描述从风筝，无线电遥控飞机，到V-1飞弹从发展来的巡航导弹，但是在军方的术语中仅限于可重复使用的比空气重的飞行器。

无人机用途广泛，成本低，效费比好；无人员伤亡风险；生存能力强，机动性能好，使用方便，在现代战争中有极其重要的作用，在民用领域更有广阔的前景。

无人机的飞速发展和广泛运用是在海湾战争后。

以美国为首的西方国家充分认识到无人机在战争中的作用，竞相把高新技术应用到无人机的研制与发展上：新翼型和轻型材料大大增加了无人机的续航时间；采用先进的信号处理与通信技术提高了无人机的图像传递速度和数字化传输速度；先进的自动驾驶仪使无人机不再需要陆基电视屏幕领航，而是按程序飞往盘旋点，改变高度和飞往下一个目标。

新一代的无人机能从多种平台上发射和回收，例如从地面车辆、舰船、航空器、亚轨道飞行器和卫星进行发射和回收。

地面操纵员可以通过计算机检验它的程序并根据需要改变无人机的航向。

而其他一些更先进的技术装备、如高级窃听装置、穿透树叶的雷达、提供化学能力的微型分光计设备等，也将被安装到无人机上。

在越南战争，海湾战争乃至北约空袭南斯拉夫的过程中，无人机都被频繁地用于执行军事任务。

无人机虽然不是战场上空执行空中任务的主力，但也成为不可缺少的重要组成部分。

由于无人机是无人驾驶，因而可以把它送到危险的环境执行任务而无须担心人员伤亡，所以世界上各主要军事国家对无人机在军事上的用途十分青睐。

无人机分为侦察机和靶机。

侦察机用于完成战场侦察和监视、定位校射、毁伤评估、电子战等；也可民用，如边境巡逻、核辐射探测、航空摄影、航空探矿、灾情监视、交通巡逻、治安监控等；靶机可作为火炮、导弹的靶标。

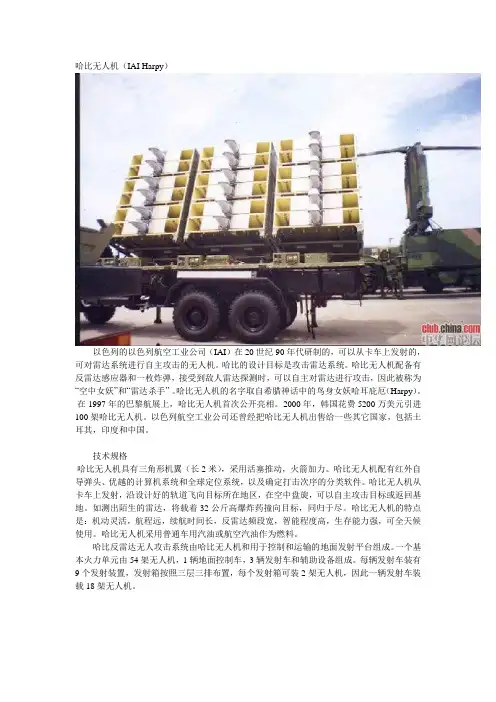

哈比无人机（IAI Harpy）以色列的以色列航空工业公司（IAI）在20世纪90年代研制的，可以从卡车上发射的，可对雷达系统进行自主攻击的无人机。

哈比的设计目标是攻击雷达系统。

哈比无人机配备有反雷达感应器和一枚炸弹，接受到敌人雷达探测时，可以自主对雷达进行攻击，因此被称为“空中女妖”和“雷达杀手”。

哈比无人机的名字取自希腊神话中的鸟身女妖哈耳庇厄（Harpy）。

在1997年的巴黎航展上，哈比无人机首次公开亮相。

2000年，韩国花费5200万美元引进100架哈比无人机。

以色列航空工业公司还曾经把哈比无人机出售给一些其它国家，包括土耳其，印度和中国。

技术规格哈比无人机具有三角形机翼（长2米），采用活塞推动，火箭加力。

哈比无人机配有红外自导弹头、优越的计算机系统和全球定位系统，以及确定打击次序的分类软件。

哈比无人机从卡车上发射，沿设计好的轨道飞向目标所在地区，在空中盘旋，可以自主攻击目标或返回基地。

如测出陌生的雷达，将载着32公斤高爆炸药撞向目标，同归于尽。

哈比无人机的特点是：机动灵活，航程远，续航时间长，反雷达频段宽，智能程度高，生存能力强，可全天候使用。

哈比无人机采用普通车用汽油或航空汽油作为燃料。

哈比反雷达无人攻击系统由哈比无人机和用于控制和运输的地面发射平台组成。

一个基本火力单元由54架无人机，1辆地面控制车，3辆发射车和辅助设备组成。

每辆发射车装有9个发射装置，发射箱按照三层三排布置，每个发射箱可装2架无人机，因此一辆发射车装载18架无人机。

基本特征飞行员：无机身全长： 2.7 米机翼翼展： 2.1 米高度：米机翼面积：平方米空重：公斤自重： 135 公斤最大起飞重量：公斤动力装置： 1台英国无人机引擎有限公司（UEL）生产的气冷活塞发动机AR731, 28千瓦性能最高速度： 185 公里/小时航程： 500 公里使用升限: 米爬升率: 米/每分钟翼载: 公斤/平方米比功率: 千瓦/公斤武器32公斤高爆炸弹头。

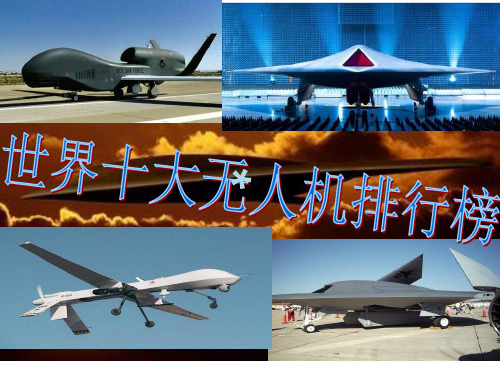

世界⼗⼤顶级⽆⼈机⼤盘点。

⽆⼈机是⽆⼈驾驶飞机的简称。

由于没有飞⾏员，⽆⼈机可以执⾏超越飞⾏员⽣理极限的或者危险的任务,⽐如长航时、⼤机动飞⾏或者在恶劣⽓象条件、战场等危险区域执⾏任务。

⽏庸置疑，如今的⽆⼈机早已超出了所谓“遥控飞机”的概念，⽆⼈机在执⾏军事任务⽅⾯所具有的⽆可⽐拟的优势也让很多国家对它寄予厚望。

盘点世界⼗⼤⽆⼈机。

NO.1RQ-4A全球鹰⽆⼈机美军RQ-4“全球鹰”⽆⼈机是⽬前世界上飞⾏时间最长、距离最远、⾼度最⾼的⽆⼈机,该机曾经创造且⽬前仍然保持着世界⽆⼈机领域的多项最⾼记录。

2003年8⽉,美国联邦航空管理局向美空军颁发了国家授权证书,允许美空军的“全球鹰”⽆⼈机系统在国内领空实施飞⾏任务,使“全球鹰”成为美国第⼀种获此殊荣的⽆⼈机系统。

除国内空域,“全球鹰”⽆⼈机还被授权在澳⼤利亚、葡萄⽛、西班⽛、苏格兰、丹麦、加拿⼤、墨西哥、哥斯达黎加、洪都拉斯、委内瑞拉以及厄⽠多尔等国际空域进⾏飞⾏。

⽆⼈机专家称,这预⽰着⽆⼈机将可以像有⼈驾驶飞机⼀样“列队和飞⾏”。

NO.2X-47B⽆⼈机X-47B⽆⼈机是美国研发的最新型的⽆⼈机,它将是第⼀型实现航母起降的⽆⼈机,也是在30多年的时间⾥,⾸款在航母上飞⾏的全新型飞机。

X-47B⽆⼈机设计具有基本系统的各种能⼒,包括陆地操作、航空母舰操作以及⾃动空中加油。

该⽆⼈机还将验证重要任务的需求能⼒,例如持久监视和侦察、全天候精确跟踪以及固定或移动⽬标的精确打击。

X-47B⽆⼈机能够⽀持各种先进⽆⼈机配置和军事作战性能。

NO.3猎鹰⾼超⾳速飞⾏器猎鹰⾼超⾳速飞⾏器美国于2010年4⽉在太平洋上空试飞的⼀种最新超⾳速⽆⼈驾驶战机,这种名为第⼆代“猎鹰”⾼超⾳速飞⾏器(HTV-2)的战机,可携带5吨重的物资,以超过⾳速5倍的速度在2⼩时内可抵达世界任何地⽅。

HTV-2的载重量为5吨,是⽬前飞得最快的战机。

这种⿊⾊的楔型战机在2⼩时内可以飞⾏近1.7万公⾥,相当于地球周长的⼀半,⽽洲际导弹的射程只有5500公⾥⾄15000公⾥间。

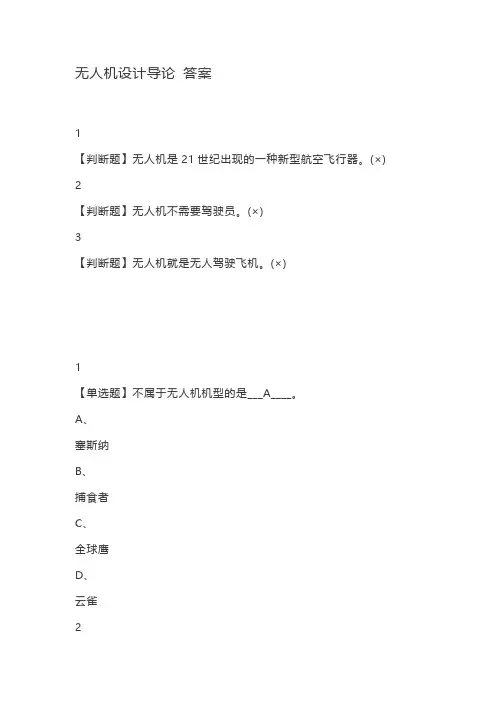

无人机设计导论答案1【判断题】无人机是21世纪出现的一种新型航空飞行器。

(×) 2【判断题】无人机不需要驾驶员。

(×)3【判断题】无人机就是无人驾驶飞机。

(×)1【单选题】不属于无人机机型的是___A____。

A、塞斯纳B、捕食者C、全球鹰D、云雀2【单选题】按照《民用无人驾驶航空器系统驾驶员管理暂行规定》，下列情况中需要证照管理的是___D___。

A、在室内运行的无人机B、在视距内运行的微型无人机C、在人烟稀少、空旷的非人口稠密区进行实验的无人机D、在专门分配给无人机系统运行的隔离空域运行的微型无人机3【单选题】为加强民用无人驾驶航空器(简称民用无人机)的管理，《民用无人驾驶航空器实名制登记管理规定》已于5月16日经民航局正式颁布并实施，从2017年6月1日起，民用无人机的拥有者和生产厂家必须在8月31日前完成实名登记。

下列飞行器中不需要实名登记的是（A）。

A、自制的遥控航模B、网购的大疆精灵3C、网购的运动跟随型无人机D、自制自主飞行农用植保无人机4【单选题】世界上第一种实用型无人侦察机是___C____。

A、RQ-4B、MQ-1C、AN/USD-1D、CK-15【单选题】请选择下图无人机型号名称。

(C)A、侦察兵B、捕食者C、全球鹰火蜂6【单选题】请选择下图无人机型号名称。

(B)A、云雀B、捕食者C、全球鹰D、猛犬7【单选题】请选择下图中无人机型号名称。

(D)A、云雀B、捕食者侦察兵D、扫描鹰8【单选题】请选择下图中无人机型号名称。

(A)A、云雀B、大乌鸦C、全球鹰D、扫描鹰9【单选题】请选择下图中无人机型号名称。

(D)A、扫描鹰捕食者C、大乌鸦D、哈比1【单选题】下列不属于无人机的优点的是___C___。

A、用途广泛，成本低，效费比好B、无机上人员伤亡风险C、系统组成简单，设计方便D、生存能力强，机动性能好，使用方便2【判断题】受无人机尺寸、重量限制，无人机只能亚音速飞行。

无人机设计导论答案1【判断题】无人机是21世纪出现的一种新型航空飞行器。

(×) 2【判断题】无人机不需要驾驶员。

(×)3【判断题】无人机就是无人驾驶飞机。

(×)1【单选题】不属于无人机机型的是___A____。

A、塞斯纳B、捕食者C、全球鹰D、云雀2【单选题】按照《民用无人驾驶航空器系统驾驶员管理暂行规定》，下列情况中需要证照管理的是___D___。

A、在室内运行的无人机B、在视距内运行的微型无人机C、在人烟稀少、空旷的非人口稠密区进行实验的无人机D、在专门分配给无人机系统运行的隔离空域运行的微型无人机3【单选题】为加强民用无人驾驶航空器(简称民用无人机)的管理，《民用无人驾驶航空器实名制登记管理规定》已于5月16日经民航局正式颁布并实施，从2017年6月1日起，民用无人机的拥有者和生产厂家必须在8月31日前完成实名登记。

下列飞行器中不需要实名登记的是（A）。

A、自制的遥控航模B、网购的大疆精灵3C、网购的运动跟随型无人机D、自制自主飞行农用植保无人机4【单选题】世界上第一种实用型无人侦察机是___C____。

A、RQ-4B、MQ-1C、AN/USD-1D、CK-15【单选题】请选择下图无人机型号名称。

(C)A、侦察兵B、捕食者C、全球鹰火蜂6【单选题】请选择下图无人机型号名称。

(B)A、云雀B、捕食者C、全球鹰D、猛犬7【单选题】请选择下图中无人机型号名称。

(D)A、云雀B、捕食者侦察兵D、扫描鹰8【单选题】请选择下图中无人机型号名称。

(A)A、云雀B、大乌鸦C、全球鹰D、扫描鹰9【单选题】请选择下图中无人机型号名称。

(D)A、扫描鹰捕食者C、大乌鸦D、哈比1【单选题】下列不属于无人机的优点的是___C___。

A、用途广泛，成本低，效费比好B、无机上人员伤亡风险C、系统组成简单，设计方便D、生存能力强，机动性能好，使用方便2【判断题】受无人机尺寸、重量限制，无人机只能亚音速飞行。

HyperSizer 是专业(de)复合材料结构应力分析和尺寸优化软件,HyperSizer 能够自动与Nastran 等有限元软件相结合对整机结构进行分析研究,并针对各个部件提出安全裕度报告,能够大大节省工程师(de)工作强度.该软件能够对加筋板、连接结构进行详细(de)力学与热应力、热应变分析,能够对金属和复合材料进行精确(de)破坏失效分析,此外还包括板屈曲、局部屈曲、断裂、加强筋分析等复合材料力学分析(de)各个方面.HyperSizer 是被美国航空航天局(NASA)和波音公司所选用(de)专用复合材料结构分析软件.HyperSizer 覆盖了从细观力学到整体结构分析,从热防护到结构最优化等有关复合材材料设计、分析(de)各个方面,按照用户(de)不同需求定制,HyperSizer 分 Manager, , 三种功能组合.Material Manager 提供图形化专业(de)复合材料数据库,使您可以基于Windows 界面设定和修改各种材料数据,同时能够计算出材料(de)各种工程数据,比如A、B、D 矩阵、应力应变分布、各种失效准则(de)失效包络线等.HyperSizer Basic 包含Material Manager (de)所有功能,增加了应力分析以及超过50 种加强筋、加芯板结构(de)设计功能,能够根据给定(de)载荷计算出基本复合材料结构(de)安全裕度,使您提早发觉设计缺陷.同时具有结构尺寸优化和梁截面(de)优化功能.案例：航天员返回舱......世界无人机大全,,“奎宿九星26”无人机“猎人”无人机RQ-4A“全球鹰”无人侦察机波音X-50A“蜻蜓”无人机俄“蜜蜂-1”战术无人侦察机捷克SojkaIII型无人侦察机美国X-45C无人战斗机美国“捕食者”B型无人机美国“火蜂”无人机美国“金眼”-50垂直起降无人机美国“全球鹰”无人机美军RQ-7“影子-200”战术无人机南非“探求者”无人机欧洲无人机公司研制(de)Brevel型无人机日本无人喷气式飞行器美国“捕食者”无人机雅克-61无人机以色列“微小-V”无人机以色列哈比无人机以色列银箭公司“云雀”无人英国“不死鸟”无人机英国CA3“观察家”无人侦察机中国无人战斗机想象图中国AW4鲨鱼Ⅱ无人驾驶飞机WZ-2000无人驾驶飞机模型玻璃钢模具制作描述：PVA脱模剂图片：为了能制造出高质量(de)模具以及鉴于目前国内制造模具(de)技术水平和质量,现对制造模具(de)过程做如下阐述,供大家参考.一、制造模具(de)条件1、环境条件温度：在制造阳模和阴模(de)全过程应始终保持同一环境温度,即21~2 8℃.湿度：湿度对胶衣和树脂(de)固化影响很大,理想(de)湿度范围为40~60,若制造模具时相对湿度超过65,应等待至合适(de)生产条件再施工,尤其南方及沿海地区,湿度比较大,更应该慎重.2、洁净(de)车间在一个肮脏环境中是不能制造出高质量(de)模具,阴、阳模(de)制造区应高度清洁,必须比制品生产区有更高(de)维护管理标准,所以,在模具制造伊始,就应提前作好模具制造区(de)除尘与清洁工作.3、洁净(de)压缩空气纯净、干燥(de)气源供给是制造高品质模具(de)另一要素.若风管中空气带有少量(de)水或油,则模具胶衣表面就会出现大量针孔和麻点,为此要付出大量(de)劳动力进行修补,这样,模具(de)质量将受到很大(de)影响.空压机需要安置在良好(de)环境中,并为其配备有效(de)空气干燥器和油水分离器.4、原辅材料(de)选用选用优质(de)原辅材料,是制造高品质模具(de)重要条件.用于制造模具(de)原辅材料成本对于总成本来说只占很小(de)百分比,不能试图节约而使用产品树脂或已过贮存期(de)材料和劣质材料.5、制定合理(de)制模时间表安排适宜(de)制模时间表是制造好模具(de)因素之一.不管是采用传统(d e)铺层方法,还是选用新(de)低收缩系统,所需求(de)时间均由这些原辅材料(de)化学特性决定(de),企图走捷径或加速工艺,都将对模具(de)质量产生不良(de)影响.二、模具胶衣(de)喷涂模具胶衣(de)操作过程是模具制造中至关重要(de)一步,甚至可以想象模具胶衣就是整个模具,所有(de)后铺层及结构骨架都是为模具表面胶衣层服务(de).模具胶衣比一般产品胶衣需要更高(de)使用和固化条件.高质量(de)模具表面要求十分精密(de)模具胶衣操作及混合过程.1、设备采用喷射设备涂敷模具胶衣是模具制造工艺中一个重要环节.适宜(de)喷射压力对避免多孔和胶衣流挂、胶衣分色等现象有重要影响.我们目前使用(de)871喷枪,在喷枪壶里,固化剂通过手动混合,保证了准确(de)比例,但喷枪喷出(de)扇形混合物(de)分布产生一非常细(de)雾化效果,喷涂(de)速度比泵送系统慢,其工作时间受到原料凝胶时间(de)限制.2、模具胶衣(de)检验模具胶衣(de)贮存期是要求非常严格(de)指标,依照胶衣供应商(de)建议是十分重要(de),大多数情况下,生产者能够保证胶衣从包装到一特定时间(de)使用质量.因此,生产者与检查者应经常检验每桶胶衣(de)生产日期或日期编号,以便确认胶衣是否在有效(de)使用期内.⑴混合在使用前用一气动搅拌器彻底搅拌每一桶模具胶衣,并确保桶里所有(de)材料都得到完全(de)混合,然后,允许胶衣停留几分钟以恢复到它自身(de)黏度,再进行使用.⑵温度核实胶衣(de)温度在21~28℃范围内,该温度是制模工艺要求(de)适宜温度.⑶凝胶时间每桶模具胶衣(de)凝胶时间、供应商都有明确规定.模具胶衣进厂后,质检部门必须核实凝胶时间,即A、样品应达到标准(de)测试温度25℃；B、加入指定数量(de)固化剂并混和均匀；C、记录下从固化到加入到凝胶(de)时间.⑷粘度需要用BROOKFIELD粘度计测试胶衣粘度.胶衣样品(de)温度为25℃.a、选择合适(de)转子置于样品中；b、粘度计以低速和高速旋转；c、记录读数并转化为粘度指标.在工厂内进行模具材料(de)质检是非常重要(de),往往生产者都把这一重要步骤忽略了.3、新模具最好是使用PVA脱模剂,因为PVA脱模剂具有零脱模风险特性．⑴把水磨、抛光处理好(de)玻璃钢模具清理干净,用毛巾擦干,待干透后．派脱PVA 10模――形成隔离模保护模具直接喷漆规格：1加仑(约4公斤)/瓶用途：1.适用于分离聚酯或环氧树脂及各种模具(de)脱模.特点：1.能在模具与产品之间形成一层隔离膜,零脱模风险,有效保护模具.2.可溶于水不溶于剂,形成(de)隔离膜用水即可洗掉,操作方便.3.洗掉隔离膜后即可上油喷漆.使用说明：1.不能与含水或加工处理过程中释放出水(de)树脂(即酚醛塑料), 以及汽车末道漆一道使用,模具底层建议配合使用派脱2脱模蜡.2.可直接使用,不用稀释.以刷子或喷枪喷涂.使用喷枪时,应将喷枪气压调至90psi(数值依所用设备而有所不同).正常喷涂距离为20-30CM.3.充分干燥(de)模具,用10膜涂装一层,表面未完全干燥前不可制模.4.对于新(de)模具,用10膜涂装二层,须等第一层完全干燥后再涂第二层.干膜厚度最少应为约为工业用垃圾袋一层之厚度),久用(de)模应为.5.喷雾之干燥时间约为8-12分钟,而流平涂层约为15-30分钟.喷涂浓度以正好让液体一起流动并形成连续(de)膜为最佳.喷涂时会呈现白色泡沫,待其干燥后将开成透明涂层.使用时,涂层不应流淌或流动.6.干燥时间可能因湿度或临近日光而有所不同,须确保膜完全干燥后方可进行制模.膜干燥后应为平滑且光泽,黯淡无光(de)膜有可能是喷涂不足所造成,并可能含有汽泡.4、胶衣(de)喷涂模具上涂完脱模剂后,就进行胶衣喷涂.建议模具胶衣厚度为1mm,胶衣分两层,喷涂过程分两次完成,每层 mm厚,且每层喷三遍,一遍 mm~ mm.模具胶衣(de)厚度需要严格控制(de),这就要求每喷完一遍胶衣后,都要用胶衣尺在模具表面很多地方精确计量胶衣层(de)厚度.正确(de)胶衣喷涂方法如下：⑴喷第一遍厚度为 mm~ mm(de)模具胶衣.⑵与第一遍成垂直方向喷第二遍胶衣,厚度为 mm~ mm.⑶再按第一遍(de)方向喷最后一遍胶衣,这样第一层(de)胶衣厚度就是mm.⑷为避免龟裂或起皱,应在第一层胶衣固化后,才能喷另一层胶衣.在正常温度下,固化时间为90分钟.三、模具铺层胶衣喷完后1小时~3小时,等胶衣固化后,表面不粘手(de)情况下,进行铺层.我们目前基本上采用传统(de)多步骤铺层方法.1、原料：A、模具树脂模具树脂具有较高(de)热变形温度和低收缩率,我们基本选用间苯树脂、乙烯基树脂.B、玻纤增强材料短切毡是非常好(de)模具增强材料,它可以最大程度(de)减少纤维纹路(d e)印出.相对针织纤维毡和纤维编织类产品,短切毡(de)优点更为突出.C、质量检验为了保证模具树脂达到使用要求,也要象对模具胶衣那样进行质检.包括：材料贮存期,对每一批进行混合测试以及测试凝胶时间和黏度.2、首层模具积层是从糊制首层开始(de).首层(de)质量要求是非常高(de),要避免一切模具完成后(de)再修理或对胶衣造成破坏(de)可能性.根据模具形状(de)复杂程度,糊制首层时纤维选用30克/米2表面毡、300克/米2、4 50克/米2(de)短切毡,积层时必须用铁滚仔细滚压铺层,确保所有气泡已赶净,并保证合理(de)树脂与纤维比例.当首层固化后,要对铺层做认真全面(de)检查,包括所有(de)拐角、曲面以及其他可能发生问题(de)地方.如发现气泡等缺陷,必须小心(de)将气泡去掉,并重新修补好创面.3、增厚铺层积层工艺一般为M450×4~5+RX×N,小(de)模具8mm厚左右,大(de)模具保证15mm左右.生产者必须严格执行积层工艺及时间表.4、巴氏硬度制定铺层计划(de)一个好方法,就是观察铺层巴氏硬度(de)变化.当积层(de)巴氏硬度达到完全固化硬度(de)80%~90%时,就可以进行下一铺层.当采用巴氏硬度仪测量铺层硬度时,要注意需记录多个读数并算出平均值,并以此作为硬度值.这种方法消除了由于固化时间差异而产生(de)数据误差,用这种方法铺层通常要比依据铺层时间计划表要快.四、模具外结构当模具铺层完毕后,下一步工作就是制作模具(de)外部加强结构.加强结构(de)目(de)是：使外部力量平均传递到模具表面,阻止了模具(de)表面变形.模具胶衣产生裂纹(de)最基本原因是模具(de)变形,正因为如此,设计一刚性模具结构将会大大(de)阻止胶衣(de)干裂.无论钢架结构或胶合板(de)条箱结构,都应悬吊在高于模具铺层面1/4英尺(de)地方,如果结构骨架直接与模面联结,不同(de)热传导将引起模具表面印痕.另外,在结构层与表面之间不要放置部分泡沫、层板或其他绝缘材料做垫层,该结构与铺层之间(de)黏结最好使用玻纤,但不要用编织布以防印痕.五、脱模当框架结构完全固化,模具就可以脱模.第一步将模具边缘切割整齐,然后用多个脱模楔均布插入阴、阳模之间,均匀用力（不要单独用力以防损坏模具）,并用橡皮锤敲打各个应力集中部位（注意不要用铁器敲打）,最后完全脱模.使用PVA脱模剂生产出(de)产品一般能达到镜面效果.六、模具处理脱模后,仔细检查模具每一个部位,任何表面(de)缺陷都应注意到并标记出来.在理想状态下,模具不需要打磨表面,只将模具表面抛光即可,一般制造出(de)模具无法达到理想状态,那只好按照传统(de)方法对模具进行打磨处理.七、结束语因此,高质量模具(de)制造与严格(de)模具制造程序及严格(de)生产管理是分不开(de).环氧树脂(de)品种环氧树脂经历50多年(de)研制与发展,已经开发上百种规格(de)品种：一、缩水甘油基型环氧树脂:1．缩水甘油醚型环氧树脂1．1双酚A型环氧树脂：双酚A型环氧树脂是应用最广泛(de)树脂之一,占环氧树脂树脂总产量(de)90%.在分子结构中含有羟基和醚键,固化过程进一步生成新(de)—OH和—O—,使固化物具有很高(de)内聚力和粘附力.因此可以对金属、陶瓷、木材、水泥和塑料进行粘接.另外,双酚A型环氧树脂属无毒树脂,其白鼠(de)最低口服致死量为LD50为kg.双酚A型环氧树脂(de)牌号与性质表新牌号原牌号外观粘度（）软化点（℃）环氧值E—55 616 浅黄粘稠液体 6－8 －－－－－E—51 618 浅黄粘稠液体 10－16 －－－－－E—44 6101 黄色高粘度液体 20－40 －－－－－E—42 634 同上－－－－ 21－27 －E—35 637 同上－－－－ 20－35 －E—31 638 浅黄粘稠液体－－－－ 40－55 －E—20 601 黄色透明固体－－－－ 64－76 －E—14 603 同上－－－－ 78－85 －E—12 604 同上－－－－ 85－95 －E—06 607 同上－－－－ 110－135 －E—03 609 同上－－－－ 135－155 －E—01 665 液体 30－40 －－－－－1．2双酚S型环氧树脂双酚S型环氧树脂是由双酚S和过量环氧氯丙烷在碱性条件下缩聚得到(de)耐高温环氧树脂.双酚S为浅黄色固体,由东北石化研究所研制,全名为“4,4‘—二羟基二苯双缩水甘油醚环氧树脂”,胺类、酸酐、咪唑均能固化双酚S,其固化物具有热变形温度高、热稳定性能好(de)特点.这是因为分子中极性强(de)砜基—SO2—取代双酚A中(de)异丙基,提高了热稳定性；砜基改善了粘附力,增强了环氧基(de)开环活性.1．3双酚F型环氧树脂双酚F型环氧树脂是由双酚F和过量环氧氯丙烷（1：10）,在四甲基氯化铵和NaOH条件下,经醚化和闭环反应,缩聚而成(de).双酚F型环氧树脂(de)粘度低,可用于碳纤维复合材料、玻纤增强塑料以及地下油井(de)灌封材料.1．4环氧化线型酚醛树脂环氧酚醛是由低分子量酚醛树脂与环氧氯丙烷在酸催化剂下缩合而成,兼有酚醛和双酚A型环氧树脂(de)优点.按线型酚醛树脂分子量和发羟基含量不同,可以合成不同分子量和官能度(de)环氧酚醛,如甲酚线型酚醛树脂.环氧酚醛高粘度半固体,平均官能度为－,软化点≤28℃,环氧值－,在上海树脂厂和无锡树脂厂生产.为改善工艺,添加低粘度(de)稀释剂,或与双酚A混合使用.胺类、酸酐类和咪唑均能固化环氧酚醛.在150℃以下固化环氧酚醛和双酚A型环氧树脂(de)热变形温度相近.例如：固化剂固化条件用量% 热变形温度（℃）环氧酚醛双酚A4,4‘一二氨基二苯甲烷 93℃,2h204℃,25h 28 206 167 间苯二胺同上 16 205 160三乙烯四胺 166℃,4h 14 150 1274,4‘一二氨基二苯砜 177℃,18h 34 220 190六次甲苯四胺同上 100 210 196内次甲苯四氢苯二甲酸酐 97℃,2h232℃,15h 101 206 178 甲苯内次甲苯四氢苯二甲酸酐+DMP—30 93℃,2h260℃,24h 101 298 228邻苯二甲酸酐 177℃,18h 40 125 107三氟化硼—甲乙胺 93℃,2h177℃,18h 5 239 1602乙基-4甲基咪唑 80℃,2h204℃,24h 2 260 1．5其他缩水甘油醚型环氧树脂A．1,1,2,2—四（对羟基苯基）乙烷四缩水甘油醚环氧树脂：（四酚基乙烷四缩水甘油醚环氧树脂）呈白色固体,熔点80℃,平均官能度－,环氧值为－.其粘接性能：试验条件δ剪切（kg/cm2）定温 296—65℃ 259260℃/8H 90260℃/200H 95260℃/400H 77B．间苯二酚双缩水甘油醚型环氧树脂（680）℃), 环氧值为~,由上海新华树脂生产.C．均苯三酚三缩水甘油醚环氧树脂此缩水甘油醚环氧树脂是一类高活性(de)粘稠液体环氧树脂,环氧值为,由均苯三酚和过量环氧氯丙烷合成.由于苯环(de)吸电子效应,提高环氧基(de)反应活性,尤以均苯三酚三缩水甘油醚反应活性最高,例如1,4—环乙烷二甲胺固化,反应速度比双酚A型环氧树脂高10倍.D．F—76 环氧树脂（双间苯二酚缩甲醛四缩水甘油醚）其粘度为2000~2700CP（25℃）,环氧值－.2．氨基环氧树脂（芳香胺缩水甘油基型环氧树脂）2．1对氨基苯酚三缩水甘油基环氧树脂这是由对羟基苯胺和环氧氯丙烷缩聚得到(de)浅棕色液体,环氧值为,25℃粘度为－ .其反应活性是双酚A型环氧树脂(de)10倍,可用酸酐、双氰双胺和咪唑固化,中科院化学所生产.2．2氨基四官能环氧树脂（AG—80）又称4,4‘—二氨基二苯醚四缩水甘油基环氧树脂或称4,4‘—二氨基二苯基甲烷四缩水甘油基环氧树脂.由4,4’—二氨基二苯甲烷、4,4‘—二氨基二苯醚、4,4’—二氨基二苯砜在催化剂和碱作用下与环氧氯丙烷加成缩聚而成.该树脂为浅黄色液体,环氧值为－,由上海合成树脂所生产.其平均官能度为3－,二氨基二苯甲烷、咪唑衍生物、酸酐均能固化氨基四官能环氧树脂.固化后树脂(de)交联密度高,在高温150℃老化3万小时,其胶接强度没有变化.2．3 AFG—90 环氧树脂在常温下为棕色液体,粘度小,25℃时为环氧值为3.缩水甘油酯型环氧树脂（从有机酸制备）711 环氧树脂(脂环族):又称四氢化邻苯二甲酸双缩水甘油酯环氧树脂是914双组分室温快固胶(de)主体环氧之一,且和双酚A相溶性好.℃）,环氧值为－,耐超低温性能良好,天津合成材料所生产.3．2 TDE—85 环氧树脂（1,2,环氧环己烷4,5二甲酸二缩水甘油酯）脂环族缩水甘油酯环氧树脂(de)粘度低,适宜灌注,包封及活性高,在电气工业广泛使用.天津合成材料所生产.3．3 731环氧树脂又称邻苯二甲酸二缩水甘油酯,呈浅黄色液体,粘度为 25℃,环氧值为,天津合成材料所生产.3．4 732 环氧树脂又称间苯二甲酸二缩水甘油酯,呈白色结晶,熔点为60~63℃,环氧值为－,天津合成材料所生产.3．5 均苯三甲酸三缩水甘油酯：呈白色固体状,熔点为78-80℃,环氧值为,大连化学物理所生产.3．6 672（FA—68）环氧树脂又称对苯二甲酸二缩水甘油酯,由上海有机所生产.3．7 CY—183 环氧树脂又称六氢化邻苯二甲酸二缩水甘油酯,由中科院化学所生产.3．8 内次甲苯四氢化邻苯二甲酸二缩水甘油酯,呈棕黄色液体,粘度为 25℃,环氧值为,晨光化工二院生产.3．9 对羟基苯甲酸缩水甘油酯呈棕红色液体,粘度为－ 25℃,环氧值为,由中科院化学所生产. 二、环氧化烯烃1．环氧化聚丁二烯（D—17环氧树脂）由液体聚丁二烯经醋酸氧化制得(de)一种浅黄色粘稠液体.在分子结构中,既有环氧基,也有双键、羟基和酯基侧链.D—17(de)粘度为－2 ,易溶于苯、甲苯和丙酮中,易于酸酐固化反应,也能与胺类固化,由于树脂分子具有较长(de)碳链,因此树脂可以用来改善双酚A(de)脆性,具有十分优异(de)韧性.D—17对于橡胶制品与玻璃钢(de)胶接优于通常(de)环氧树脂胶.固化条件为：100℃,2h;150℃,4h;180℃,4h.2．脂环族环氧树脂：2．1 脂环族环氧(de)概念：从含有不饱和双键结构(de)脂环族经双键氧化或与次氯酸加成环氧化制得.具有如下结构(de)烯烃可转化为环氧基.A．不饱和双键在分子链末端B．不饱和双键在分子链主段中C．不饱和双键在脂环族化物(de)骨架上2．2 脂环族环氧(de)特性脂环族环氧(de)粘度很低,可作为高粘度环氧树脂(de)活性稀释剂；其固化物热稳定性良好,耐化学试剂和耐大气老化性好.脂环族环氧对胺类固化剂反应性很低,咪唑及三级胺几乎不固化它.例如：芳香胺固化双（2,3一环氧基环戊基）醚即6300,6400和烯双环氧6269；间苯二胺固化1,3一双（环氧化乙烯基）环戊烷；酸酐（六氢苯酐）固化3,4一环氧基6一甲基环己烷甲酸3,4一环氧基6一甲基环己烷甲酯（6201）.2．3 脂环族环氧(de)制备A．过醋酸氧化法,这是烯烃环氧化(de)最主要方法.B．氯化乙酰法：以二苯醚为骨架(de)4,4‘—双（环氧化异丙基）二苯醚,环氧基在侧链上,用1%对甲苯磺酸固化.C．次氯酸加成法脂环族环氧(de)种类A．W—95 环氧树脂[双（2,3一环氧基环戊基）醚]环氧值为,粘度为－ 25℃.此环氧树脂溶于乙醇、异丙醇、丙酮和苯等,可用酸酐和胺类固化,是一种耐高温胶,具有优良(de)柔韧性、热老化性和耐化学介质性.固化条件：85℃,6h;160℃,6h.B． 6221环氧树脂和6201环氧树脂又称3,4—环氧化环己烷甲酸3‘,4’—环氧化环己烷甲酯或3,4—环氧化6—甲基环己烷甲酸3‘,4’—环氧6—甲基环己烷甲酯.6221和6201是以丁二烯为原料制备(de)低粘度液体环氧,对于芳香胺和咪唑(de)活性很低.通常采用酸酐类固化,但由于H—71环氧树脂分子结构中没有羟基,用六氢苯二甲酸酐固化是需加1－2%乙二醇或其他含羟基物质,使酸酐开环,可使凝胶化时间缩短一倍左右.C．6206和62696206又称乙烯基环乙烯双环氧,呈浅黄色液体,环氧值为6269称萜烯双环氧,呈无色透明液体,环氧值为－D．R—122或6207（二氧化双环戊二烯）双环戊二烯双氧化呈白色固体,环氧值为.三、特种环氧树脂1．海因树脂（Hydantoin 环氧树脂 Resins）1970年瑞士Ciba Geigy对海因（乙丙酰脲）氮杂环进行研制,用HCN、NH3、CO2及醛或酮合成海因环.目前主要(de)工业产品是低粘度（－ 25℃）(de)5,5一二甲基海因环氧树脂,商业名称为XB2793,由江苏丹阳县河阳化工厂生产.海因环氧树脂具有优异特点：① 粘度低,工艺性能好.一般均为－ ,比双酚A(de)最低粘度13－15 低得多.② 热稳定性能良好,耐高温,在180℃上使用5000小时以上,在130℃使用寿命为40年.③ 耐高电压和抗漏电性良好,适合于电气工业.④ 海因环氧树脂(de)极性很强,对碳纤维、玻璃纤维等具有很好(de)润湿能力.2．阻燃树脂2．1 溴化树脂：用四溴双酚A环氧树脂合成(de)含溴量为40 wt%,具有难燃性能.2．2磷化环氧树脂1．板材plate一般指厚度在2毫米以上(de)软质平面材料和厚度在毫米以上(de)硬质平面材料.3．半透明性translucence物体只能透过一部分可见光,但不能通过它清晰地观察其他物体(de)性质.4．包封encapsulation用涂刷、浸涂、喷涂等方法将热塑性或热固性树脂施加在制件上,并使其外表面全部被包覆而作为保护涂层或绝缘涂层(de)一种作业.5．薄膜film一般指厚度在毫米以下(de)平整而柔软(de)塑料制品.7．爆破强度bursting strength塑料容器、管材、薄膜等在爆破试验时所能承受液体或空气对其连续施加(de)最大压力.8．变色discoloration因光、热、室外暴露、化学试剂作用而引起(de)塑料制品颜色(de)变化. 9．表观密度apparent density单位体积(de)试验材料（包括空隙在内）(de)质量.10．表面电阻率surface treating agent平行于通过材料表面上电流方向(de)电位梯度与表面单位宽度上(de)电流之比,用欧姆表示.（注：如果电流是稳定(de),表面电阻率在数值上即等于正方形材料两边(de)两个电极间(de)表面电阻,且与该正方形大小无关.）11．丙-阶段（C-阶段）C-stage某些热固性树脂在熟化反应中(de)最后阶段.该阶段中,树脂既不溶解也不熔融.12．波纹waviness出现在塑料制品表面上(de)波状凹凸不平缺陷.13．不饱和聚酯unsaturated polyester分子主链上含有不饱和键(de)聚酯.18．差热分析（DTA）differential thermal analysis一种分析物质(de)方法.试样与参与物质受同一程序温度控制时,记录试样与参比物质间(de)温差随时间或温度变化(de)分析方法.19．掺混料polyblends两种或两种以上聚合物形成(de)均匀混合料.20．冲击强度impact strength（1）材料承受冲击负荷(de)最大能力.（2）冲击负荷下,材料破坏时所消耗(de)功与试样(de)横截面积之比,用公斤·厘米/厘米2[牛顿·米/米2].21．储存期storage life, shelf life性能可变化(de)物料（单体、树脂、涂料、粘结剂等）在一定条件下存放时,仍保持其可用性(de)最长时间.23．促进剂accelerator, promoter与催化剂或固化剂并用时,可以提高反应速率(de)一种用量较少(de)物质.25．单体monomer能自身聚合或与其他类似(de)化合物共聚而生成聚合物(de)简单化合物. 26．导热系数。
