铁器文物保护的历史

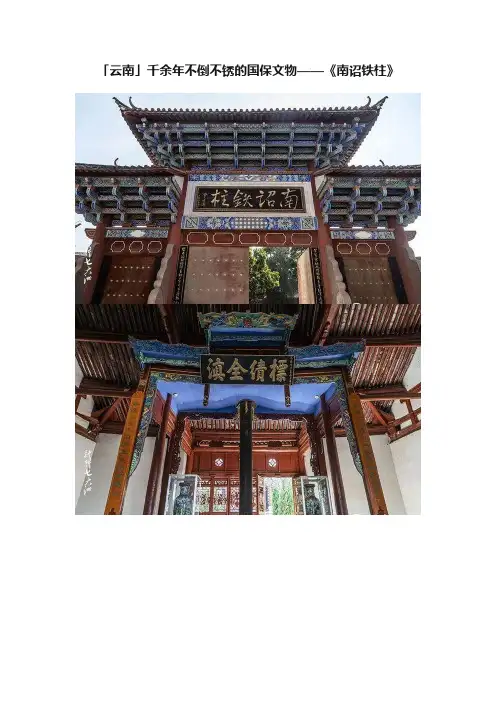

「云南」千余年不倒不锈的国保文物——《南诏铁柱》“南诏铁柱”亦称“弥渡铁柱”、“崖川铁柱”、“建宁铁柱”，“尊天柱”。

铁柱立于云南弥渡县城西北铁柱庙殿内佛台正中。

铁柱为直圆柱体，通高3.3米，直径32.7厘米，铁质，重2069千克，由五段接铸而成。

柱顶已坏，柱身西面中段有直列阳文楷书“维建极十三年岁壬辰四月庚子朔十四日癸丑建立”21字。

建极是南诏十一代王世隆的年号，“十三年”为唐懿宗咸通十三年（公元872年）。

1988年1月被国务院公布为第三批全国重点文物保护单位。

“南诏铁柱”关于其立柱原因，在元代郭松年《大理行记》、明嘉靖《大理府志》、万历《云南通志》和《南诏野史》等史籍中有四种说法：其一，认为南诏蒙世隆所建，祭之求福，是祭祀柱；其二，认为汉诸葛平南蛮，斩雍闿，擒孟获，缴兵器，铸铁柱纪功，是纪功柱；其三，认为诸葛武侯立柱，岁久剥蚀柱坏，张乐进求思武侯之功重铸；其四，认为诸葛武侯所立，后柱坏，南诏王蒙世隆时重铸。

然而，在这四种传说中，没有哪种说法提及南诏铁柱是在何处铸就的。

据当地口口相传，铁柱的铸造是当地村民在一次战事后，收拾战场的铁器融化铸成此铁柱，用以祈求保一方太平。

对于铁柱的功用，最能让人接受的说法是用于祭祀。

据铁柱庙管理研究铁柱多年的一位管理员所说，他认为铁柱是根祭祀柱，因为此梯柱其中包含了彝族的树崇拜。

“彝族的风俗是死者下葬后，大孝子要在死者坟地上选一棵小松树带回家，雕成5寸左右长的人形。

供奉三代后，再把小木人送入本族的祖宗树，彝族人每家祖坟上都有一棵祖宗树。

在他们看来，祖宗树比老祖宗还大，先有祖宗树，后才有老祖宗。

而且，在弥渡彝族的每一个村子，都有一个祭祀南诏铁柱的地方，当地人叫皮连格，意即大丫口，每年的正月十五，每个村都要选代表到铁柱庙亲自朝拜铁柱老祖，剩下的老人、妇女、小孩及整个村子的人都要到皮连格祭祀铁柱。

“树”和“柱”都是木，而且，立柱最初是为了纪念金翅鸟，柱从树出，所以，人们就从祭树变成了祭柱。

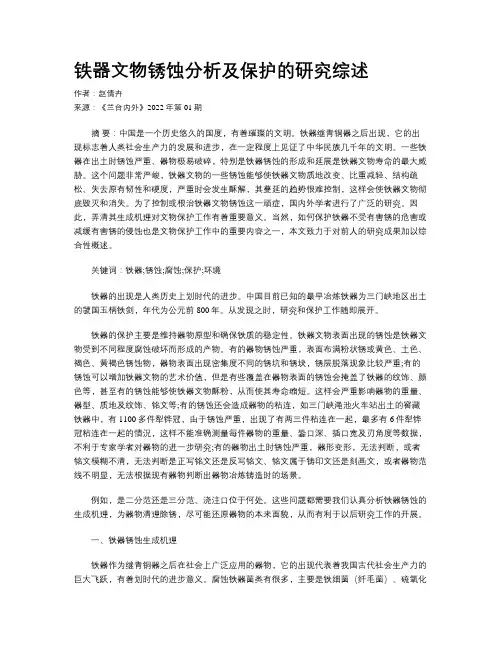

铁器文物锈蚀分析及保护的研究综述作者：赵倩卉来源：《兰台内外》2022年第01期摘要：中国是一个历史悠久的国度，有着璀璨的文明。

铁器继青铜器之后出现，它的出现标志着人类社会生产力的发展和进步，在一定程度上见证了中华民族几千年的文明。

一些铁器在出土时锈蚀严重、器物极易破碎，特别是铁器锈蚀的形成和延展是铁器文物寿命的最大威胁。

这个问题非常严峻，铁器文物的一些锈蚀能够使铁器文物质地改变、比重减轻、结构疏松、失去原有韧性和硬度，严重时会发生酥解，其蔓延的趋势很难控制，这样会使铁器文物彻底毁灭和消失。

为了控制或根治铁器文物锈蚀这一顽症，国内外学者进行了广泛的研究。

因此，弄清其生成机理对文物保护工作有着重要意义。

当然，如何保护铁器不受有害锈的危害或减缓有害锈的侵蚀也是文物保护工作中的重要内容之一，本文致力于对前人的研究成果加以综合性概述。

关键词：铁器;锈蚀;腐蚀;保护;环境铁器的出现是人类历史上划时代的进步。

中国目前已知的最早冶炼铁器为三门峡地区出土的虢国玉柄铁剑，年代为公元前800年。

从发现之时，研究和保护工作随即展开。

铁器的保护主要是维持器物原型和确保铁质的稳定性。

铁器文物表面出现的锈蚀是铁器文物受到不同程度腐蚀破坏而形成的产物。

有的器物锈蚀严重，表面布满粉状锈或黄色、土色、褐色、黄褐色锈蚀物，器物表面出现密集度不同的锈坑和锈块，锈层脱落现象比较严重;有的锈蚀可以增加铁器文物的艺术价值，但是有些覆盖在器物表面的锈蚀会掩盖了铁器的纹饰、颜色等，甚至有的锈蚀能够使铁器文物酥粉，从而使其寿命缩短。

这样会严重影响器物的重量、器型、质地及纹饰、铭文等;有的锈蚀还会造成器物的粘连，如三门峡渑池火车站出土的窖藏铁器中，有1100多件犁铧冠，由于锈蚀严重，出现了有两三件粘连在一起，最多有6件犁铧冠粘连在一起的情況，这样不能准确测量每件器物的重量、銎口深、插口宽及刃角度等数据，不利于专家学者对器物的进一步研究;有的器物出土时锈蚀严重，器形变形，无法判断，或者铭文模糊不清，无法判断是正写铭文还是反写铭文、铭文属于铸印文还是刻画文，或者器物范线不明显，无法根据现有器物判断出器物冶炼铸造时的场景。

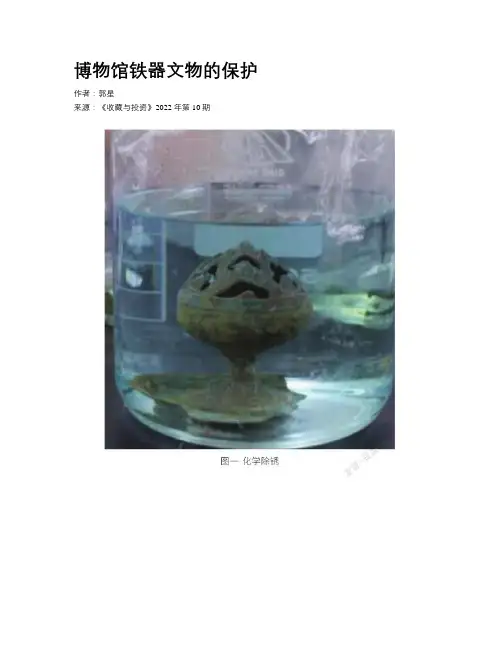

博物馆铁器文物的保护作者：***来源：《收藏与投资》2022年第10期摘要：当前我国博物馆内收藏着众多的铁器文物，这些铁器文物由于很容易受到外界自然环境因素的影响而出现锈蚀的情况，使得博物馆铁器文物的保护和修复难度较大。

因此，为了更加高效地保护和修护博物馆铁器文物，相关技术人员要充分认识到保护历史文物的重要意义，并且不断学习和掌握先进的铁器文物保护技术，从而对博物馆内部铁器文物进行科学合理的修复和保护。

因此，本文将主要讲述博物馆铁器文物修复和保护的重要意义，并简要分析当前我国博物馆铁器文物修复和保护现状，列举一系列科学合理的修复和保护技术手段，希望促进我国铁器文物保护能力的提升。

关键词：博物馆；铁器；文物；保护技术我国博物馆内部现存的历史文物，是我国几千年以来优秀历史文化的重要载体，蕴含着我国优秀的历史文化以及民族精神。

相关技术人员积极加强博物馆铁器文物的修复以及保护工作，能够在一定程度上弘扬和传承我国优秀历史文化以及民族精神，还能够有效提高我国文化软实力，保证我国铁器文物的长期保存。

但是，由于当前我国博物馆在修复和保护铁器文物的过程中，仍然存在较多的问题以及不足，没有建立健全的文物保护制度，缺乏先进的铁器文物保护技术，使得我国博物馆铁器文物保护工作不能够取得相对较好的效果。

因此，相关文物保护工作人员要积极引进先进的铁器文物保护技术，建立健全博物馆铁器文物保护制度，从而保证博物馆铁器文物保护工作取得较好的效果。

博物馆铁器文物是我国几千年来优秀的历史文化遗产，凝聚了我国古代劳动人民的伟大智慧，具备较强的传承性以及生命力。

因此，相关文物保护工作人员积极有效地开展和进行科学合理的文物保护工作，不仅能够有效传承和弘扬我国优秀历史文化遗产，有助于培养和增强人民群众的文化素养以及民族意识，还能够为相关的考古技术人员提供科学合理的参考依据，促进我国历史文化方面的建设和发展。

（一）有效弘扬优秀历史文化积极加强博物馆铁器文物的保护和维修工作，能够在一定程度上保证铁器文物的完整性以及美观性，充分弘扬和传承我国优秀历史文化，有助于人民群众更加深刻地理解和掌握铁器文物蕴含的深厚内涵，激发人们强烈的民族荣誉感和爱国主义情怀，从而有效培养和提高人们热爱祖国、艰苦奋斗以及积极进取的思想品德建设，有助于我国文化建设的发展以及文化强国的建成。

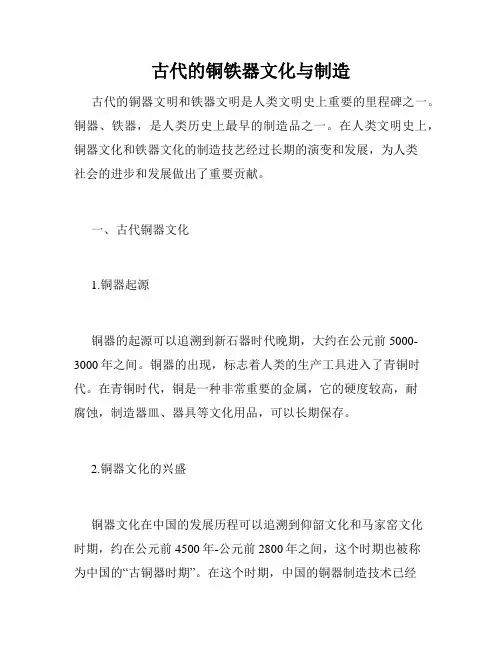

古代的铜铁器文化与制造古代的铜器文明和铁器文明是人类文明史上重要的里程碑之一。

铜器、铁器，是人类历史上最早的制造品之一。

在人类文明史上，铜器文化和铁器文化的制造技艺经过长期的演变和发展，为人类社会的进步和发展做出了重要贡献。

一、古代铜器文化1.铜器起源铜器的起源可以追溯到新石器时代晚期，大约在公元前5000-3000年之间。

铜器的出现，标志着人类的生产工具进入了青铜时代。

在青铜时代，铜是一种非常重要的金属，它的硬度较高，耐腐蚀，制造器皿、器具等文化用品，可以长期保存。

2.铜器文化的兴盛铜器文化在中国的发展历程可以追溯到仰韶文化和马家窑文化时期，约在公元前4500年-公元前2800年之间，这个时期也被称为中国的“古铜器时期”。

在这个时期，中国的铜器制造技术已经非常高超，不仅在制造工艺上有了很大的进步，而且在形状设计上也越来越精美，其中最具代表性的是鼎。

3.铜器文化的传承和发展在中国各个历史时期，铜器文化一直得到了传承和发展。

在商周时期，中国铜器文化进入了较为成熟的时期。

此时，铜器的数量和种类都大大增多，造型也更为多样，不仅有箭头、镰刀、针钩等小型器具，而且还有锅簋、爵盂、鼎、铜车等大型器具，这些器具的使用，为生产和生活提供了很大便利。

二、古代铁器文化1.铁器的起源铁器的起源比铜器更加久远。

据考古学家研究，有一种铁器的形状很像石器，被认为是最早的铁制品，而最早的铁器的出现，可以追溯到公元前2000年左右的中国中原地区。

2.铁器文化的兴起铁器文化的兴起主要是在中国的战国时期，即公元前475年-公元221年之间。

这个时期，铁器文化飞速发展，各种造型和风格的铁器相继问世。

此时普通百姓也可以拥有自己的独有铁器，而不再像过去只是贵族和富人才能拥有。

3.铁器文化的传承和发展在秦汉时期，中国的铁器文化非常兴盛，铁制器具的用途也越来越广泛。

在建筑、农耕和生产领域等，铁器都发挥着重要的作用。

同时，随着工艺的提高，铁器的品种和质量也有了很大的提高，成为了中国文化的重要组成部分。

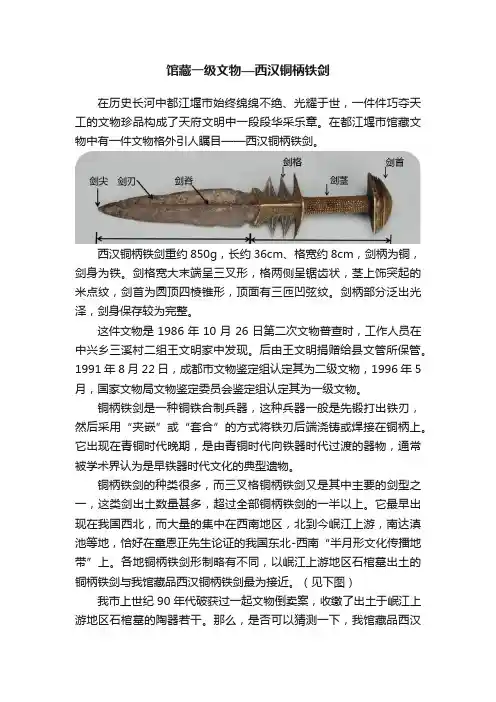

馆藏一级文物—西汉铜柄铁剑在历史长河中都江堰市始终绵绵不绝、光耀于世，一件件巧夺天工的文物珍品构成了天府文明中一段段华采乐章。

在都江堰市馆藏文物中有一件文物格外引人瞩目——西汉铜柄铁剑。

西汉铜柄铁剑重约850g，长约36cm、格宽约8cm，剑柄为铜，剑身为铁。

剑格宽大末端呈三叉形，格两侧呈锯齿状，茎上饰突起的米点纹，剑首为圆顶四棱锥形，顶面有三匝凹弦纹。

剑柄部分泛出光泽，剑身保存较为完整。

这件文物是1986年10月26日第二次文物普查时，工作人员在中兴乡三溪村二组王文明家中发现。

后由王文明捐赠给县文管所保管。

1991年8月22日，成都市文物鉴定组认定其为二级文物，1996年5月，国家文物局文物鉴定委员会鉴定组认定其为一级文物。

铜柄铁剑是一种铜铁合制兵器，这种兵器一般是先锻打出铁刃，然后采用“夹嵌”或“套合”的方式将铁刃后端浇铸或焊接在铜柄上。

它出现在青铜时代晚期，是由青铜时代向铁器时代过渡的器物，通常被学术界认为是早铁器时代文化的典型遗物。

铜柄铁剑的种类很多，而三叉格铜柄铁剑又是其中主要的剑型之一，这类剑出土数量甚多，超过全部铜柄铁剑的一半以上。

它最早出现在我国西北，而大量的集中在西南地区，北到今岷江上游，南达滇池等地，恰好在童恩正先生论证的我国东北-西南“半月形文化传播地带”上。

各地铜柄铁剑形制略有不同，以岷江上游地区石棺墓出土的铜柄铁剑与我馆藏品西汉铜柄铁剑最为接近。

（见下图）我市上世纪90年代破获过一起文物倒卖案，收缴了出土于岷江上游地区石棺墓的陶器若干。

那么，是否可以猜测一下，我馆藏品西汉铜柄铁剑也是来源于岷江上游石棺墓，上世纪流落于都江堰市，最终进入博物馆得以长久保管，继续熠熠生辉。

宽首青铜剑战国茂县羌族博物馆藏茂县牟托一号石棺墓出土战国中晚期茂汶城关石棺墓出土西汉中期至晚期。

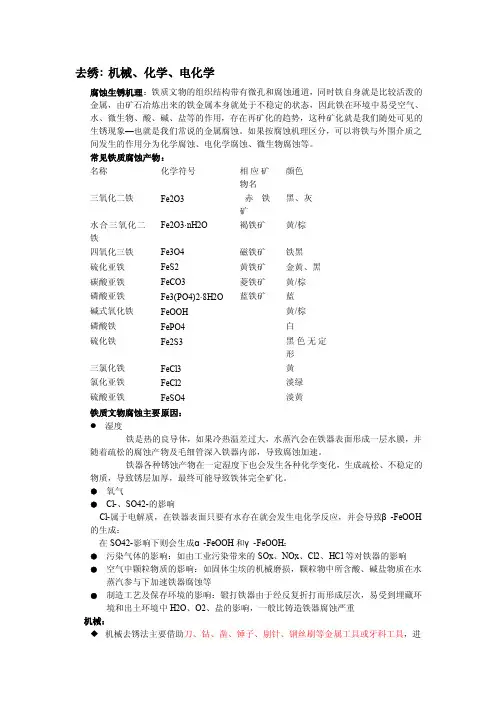

去绣: 机械、化学、电化学腐蚀生锈机理：铁质文物的组织结构带有微孔和腐蚀通道，同时铁自身就是比较活泼的金属，由矿石冶炼出来的铁金属本身就处于不稳定的状态，因此铁在环境中易受空气、水、微生物、酸、碱、盐等的作用，存在再矿化的趋势，这种矿化就是我们随处可见的生锈现象—也就是我们常说的金属腐蚀。

如果按腐蚀机理区分，可以将铁与外围介质之间发生的作用分为化学腐蚀、电化学腐蚀、微生物腐蚀等。

常见铁质腐蚀产物：铁质文物腐蚀主要原因：●湿度铁是热的良导体，如果冷热温差过大，水蒸汽会在铁器表面形成一层水膜，并随着疏松的腐蚀产物及毛细管深入铁器内部，导致腐蚀加速。

铁器各种锈蚀产物在一定湿度下也会发生各种化学变化，生成疏松、不稳定的物质，导致锈层加厚，最终可能导致铁体完全矿化。

●氧气●Cl-、SO42-的影响Cl-属于电解质，在铁器表面只要有水存在就会发生电化学反应，并会导致β-FeOOH 的生成：在SO42-影响下则会生成α-FeOOH和γ-FeOOH：●污染气体的影响：如由工业污染带来的SOx、NOx、Cl2、HCl等对铁器的影响●空气中颗粒物质的影响：如固体尘埃的机械磨损，颗粒物中所含酸、碱盐物质在水蒸汽参与下加速铁器腐蚀等●制造工艺及保存环境的影响：锻打铁器由于经反复折打而形成层次，易受到埋藏环境和出土环境中H2O、O2、盐的影响，一般比铸造铁器腐蚀严重机械：◆机械去锈法主要借助刀、钻、凿、锤子、剔针、钢丝刷等金属工具或牙科工具，进行剔、挑、剥、磨、凿等方法去除或剥离表面较厚的锈层◆较硬锈层可用煤油加石蜡调成糊状物涂敷在器物表面上软化锈层后，然后再剔除◆激光清洗技术除锈：利用激光单向性、高纯度、能量高等特点对锈蚀物进行机械清除。

这是近年来中国文物保护方面的的新技术，具有广阔的应用前景。

化学试剂：利用化学试剂与金属表面的不溶性锈发生化学反应而形成可溶性物质而去除◆10%醋酸溶液：CH3COOH既是弱酸又是易挥发性酸，因此清洗铁质文物比较安全◆柠檬酸、草酸：一般浓度控制在5~10%；如果仅需局部去锈时，则用脱脂棉将除锈液涂在锈蚀部位，最后用NaOH或Na2CO3稀溶液中和，并用蒸馏水洗净电化学：◆用锌皮或铝皮包在铁质文物表面，置于10%的NaOH溶液中，并适当加热加速反应，直到无气体逸出为止，用蒸馏水清洗除去残液。

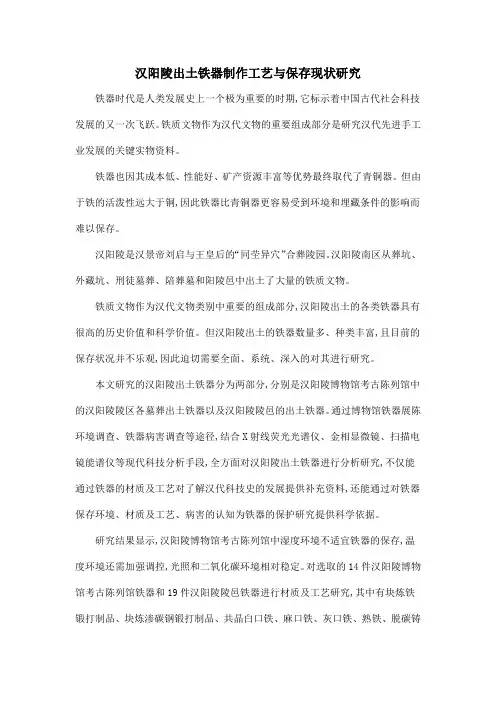

汉阳陵出土铁器制作工艺与保存现状研究铁器时代是人类发展史上一个极为重要的时期,它标示着中国古代社会科技发展的又一次飞跃。

铁质文物作为汉代文物的重要组成部分是研究汉代先进手工业发展的关键实物资料。

铁器也因其成本低、性能好、矿产资源丰富等优势最终取代了青铜器。

但由于铁的活泼性远大于铜,因此铁器比青铜器更容易受到环境和埋藏条件的影响而难以保存。

汉阳陵是汉景帝刘启与王皇后的“同茔异穴”合葬陵园。

汉阳陵南区从葬坑、外藏坑、刑徒墓葬、陪葬墓和阳陵邑中出土了大量的铁质文物。

铁质文物作为汉代文物类别中重要的组成部分,汉阳陵出土的各类铁器具有很高的历史价值和科学价值。

但汉阳陵出土的铁器数量多、种类丰富,且目前的保存状况并不乐观,因此迫切需要全面、系统、深入的对其进行研究。

本文研究的汉阳陵出土铁器分为两部分,分别是汉阳陵博物馆考古陈列馆中的汉阳陵陵区各墓葬出土铁器以及汉阳陵陵邑的出土铁器。

通过博物馆铁器展陈环境调查、铁器病害调查等途径,结合X射线荧光光谱仪、金相显微镜、扫描电镜能谱仪等现代科技分析手段,全方面对汉阳陵出土铁器进行分析研究,不仅能通过铁器的材质及工艺对了解汉代科技史的发展提供补充资料,还能通过对铁器保存环境、材质及工艺、病害的认知为铁器的保护研究提供科学依据。

研究结果显示,汉阳陵博物馆考古陈列馆中湿度环境不适宜铁器的保存,温度环境还需加强调控,光照和二氧化碳环境相对稳定。

对选取的14件汉阳陵博物馆考古陈列馆铁器和19件汉阳陵陵邑铁器进行材质及工艺研究,其中有块炼铁锻打制品、块炼渗碳钢锻打制品、共晶白口铁、麻口铁、灰口铁、熟铁、脱碳铸铁、铸铁脱碳钢、炒钢、百炼钢等多种材质的铁器。

通过病害分析,在汉阳陵博物馆考古陈列馆展陈的88件铁器中,存在矿化、表面硬结物、点腐蚀、裂隙、层状堆积、微生物损害、断裂、变形和残缺9种病害,其中矿化和表面硬结物两种病害最为严重。

通过病害分析,结合铁器现有的保存环境,目前铁器现存的部分病害依然受环境影响继续发育,因此为了铁器更好的保存,应加强对保存环境的调节,达到对铁器预防性保护的目的。

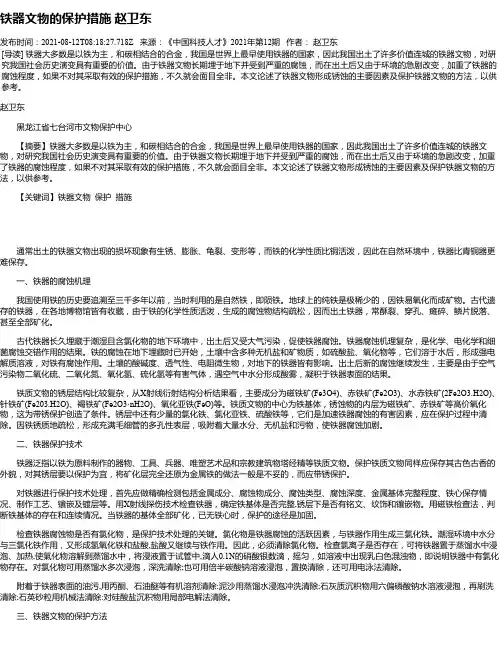

铁器文物的保护措施赵卫东发布时间：2021-08-12T08:18:27.718Z 来源：《中国科技人才》2021年第12期作者：赵卫东[导读] 铁器大多数是以铁为主，和碳相结合的合金，我国是世界上最早使用铁器的国家，因此我国出土了许多价值连城的铁器文物，对研究我国社会历史演变具有重要的价值。

由于铁器文物长期埋于地下并受到严重的腐蚀，而在出土后又由于环境的急剧改变，加重了铁器的腐蚀程度，如果不对其采取有效的保护措施，不久就会面目全非。

本文论述了铁器文物形成锈蚀的主要因素及保护铁器文物的方法，以供参考。

赵卫东黑龙江省七台河市文物保护中心【摘要】铁器大多数是以铁为主，和碳相结合的合金，我国是世界上最早使用铁器的国家，因此我国出土了许多价值连城的铁器文物，对研究我国社会历史演变具有重要的价值。

由于铁器文物长期埋于地下并受到严重的腐蚀，而在出土后又由于环境的急剧改变，加重了铁器的腐蚀程度，如果不对其采取有效的保护措施，不久就会面目全非。

本文论述了铁器文物形成锈蚀的主要因素及保护铁器文物的方法，以供参考。

【关键词】铁器文物保护措施通常出土的铁器文物出现的损坏现象有生锈、膨胀、龟裂、变形等，而铁的化学性质比铜活泼，因此在自然环境中，铁器比青铜器更难保存。

一、铁器的腐蚀机理我国使用铁的历史要追溯至三千多年以前，当时利用的是自然铁，即陨铁。

地球上的纯铁是极稀少的，因铁易氧化而成矿物。

古代遗存的铁器，在各地博物馆皆有收藏，由于铁的化学性质活泼，生成的腐蚀物结构疏松，因而出土铁器，常酥裂、穿孔、瘫碎、鳞片脱落、甚至全部矿化。

古代铁器长久埋藏于潮湿且含氯化物的地下环境中，出土后又受大气污染，促使铁器腐蚀。

铁器腐蚀机理复杂，是化学、电化学和细菌腐蚀交错作用的结果。

铁的腐蚀在地下埋藏时已开始，土壤中含多种无机盐和矿物质，如硫酸盐、氧化物等，它们溶于水后，形成强电解质溶液，对铁有腐蚀作用。

土壤的酸碱度、透气性、电阻微生物，对地下的铁器皆有影响。

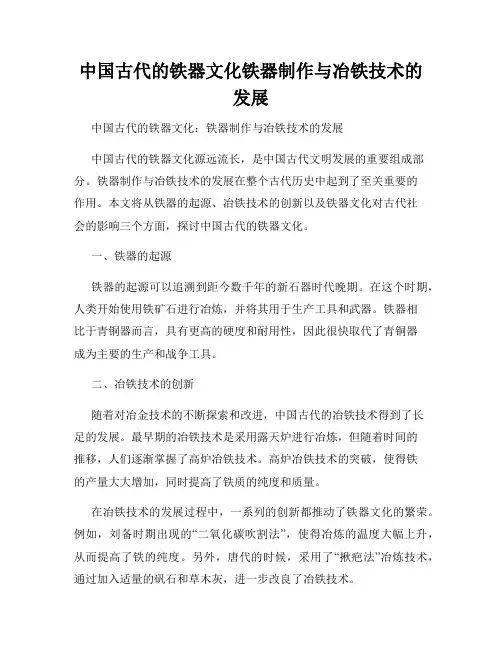

中国古代的铁器文化铁器制作与冶铁技术的发展中国古代的铁器文化：铁器制作与冶铁技术的发展中国古代的铁器文化源远流长，是中国古代文明发展的重要组成部分。

铁器制作与冶铁技术的发展在整个古代历史中起到了至关重要的作用。

本文将从铁器的起源、冶铁技术的创新以及铁器文化对古代社会的影响三个方面，探讨中国古代的铁器文化。

一、铁器的起源铁器的起源可以追溯到距今数千年的新石器时代晚期。

在这个时期，人类开始使用铁矿石进行冶炼，并将其用于生产工具和武器。

铁器相比于青铜器而言，具有更高的硬度和耐用性，因此很快取代了青铜器成为主要的生产和战争工具。

二、冶铁技术的创新随着对冶金技术的不断探索和改进，中国古代的冶铁技术得到了长足的发展。

最早期的冶铁技术是采用露天炉进行冶炼，但随着时间的推移，人们逐渐掌握了高炉冶铁技术。

高炉冶铁技术的突破，使得铁的产量大大增加，同时提高了铁质的纯度和质量。

在冶铁技术的发展过程中，一系列的创新都推动了铁器文化的繁荣。

例如，刘备时期出现的“二氧化碳吹割法”，使得冶炼的温度大幅上升，从而提高了铁的纯度。

另外，唐代的时候，采用了“揪疤法”冶炼技术，通过加入适量的矾石和草木灰，进一步改良了冶铁技术。

三、铁器文化对古代社会的影响铁器文化的兴起对古代社会产生了深远的影响。

首先，铁器的使用使得农业生产得到了极大的促进。

农具的改良和普及加速了农业生产效率的提高，进而推动了农业经济的发展。

其次，铁器作为武器的使用也对古代战争产生了重要的影响。

铁质的武器比青铜器更为坚固，使得军队在战斗中具有更大的优势。

同时，由于铁器的大规模生产，军队的装备水平也得到了极大的提升。

此外，铁器在艺术、建筑和生活用具等其他领域也发挥了重要的作用。

匠人们通过对铁器进行雕刻和镌刻，创造出了许多精美的艺术品。

同时，铁制的门窗、轿子等建筑结构也成为了古代建筑的重要组成部分。

总结起来，中国古代的铁器文化在铁器制作与冶铁技术的发展过程中承载着丰富的文化内涵。

历史常识之珍贵文物介绍要想了解一个民族的历史，就必须拥有足够丰富、准确的历史资料。

而传承自古代的文物，就是我们了解历史的重要窗口。

在中国这样有悠久历史的国家里，珍贵文物可谓数不胜数。

在这里，我将为大家介绍一些我国的珍贵文物。

一、甲骨文甲骨文是出现在商朝晚期至西周时期的一种古代文字，其记录着中国最早期的历史、文化和社会发展情况。

甲骨文的主要载体是龟、龙骨或兽骨，这些载体被烧制后产生裂纹，利用这些裂纹刻画文字。

甲骨文的出现，是中华文明中一个重要的时间节点，并对后世文化旅行和发展产生了深远的影响。

现存甲骨文文献数量有上万件之多，是研究中国古代历史、文化和语言的重要途径。

二、青铜器古代青铜器是中国文化的瑰宝之一，它们反映了中国古代人民的文化水平和生产力水平。

青铜器的制作工艺经历了从实用性到审美性、象征性的演变过程，同时记录了从商代到战国时期中国社会的变化历程。

其中，殷商时期青铜器制作的技术和工艺达到了顶峰，如商代的“大方鼎”、郑国大盘和华山杯等，都被誉为全球青铜器制作史上的杰作。

三、书法作品中国书法是一种独具特色的书写艺术形式，历史悠久、发展完备，具有独特的审美价值。

书法作品除了可以反映古代中国的文化内涵、艺术特征和风格，还包含着深厚的哲学思想和文化内涵。

在中国书法史上，王羲之、怀素、颜真卿、柳公权等名家都留下了一手或几手传世佳作，它们多以意境深远、笔意磅礴、气势雄奇著称，备受后人推崇。

四、瓷器中国瓷器是中国传统工艺美术中最具代表性、最具魅力的种类之一。

瓷器造型优美、纹饰精美、细腻缜密，是中华民族优秀文化的杰出代表。

瓷器的发展历程，不仅见证了中国文化的变迁，同时也反映了中国制瓷技术的发展和创新的历程。

目前，中国古代的瓷器往往被认为是各种艺术品中的精品，具有较高的收藏价值，极具收藏的价值和美学价值。

五、金属器金属器是中国传统工艺美术中另一个重要的类别。

其中，铁器的制作历史可以追溯到仰韶文化晚期，被视为古代金属文物中的瑰宝。

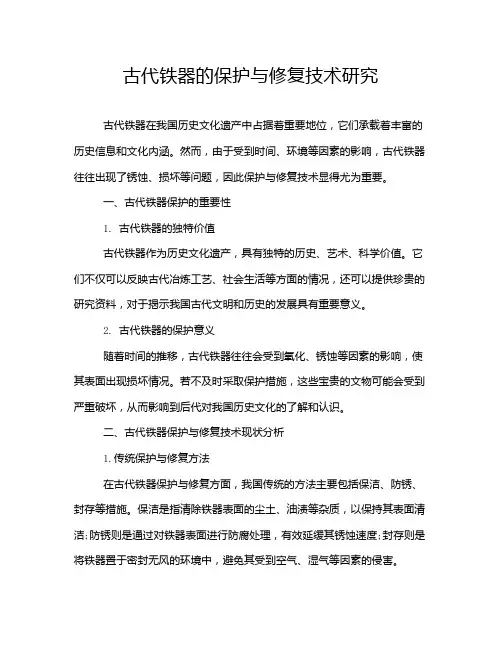

古代铁器的保护与修复技术研究古代铁器在我国历史文化遗产中占据着重要地位，它们承载着丰富的历史信息和文化内涵。

然而，由于受到时间、环境等因素的影响，古代铁器往往出现了锈蚀、损坏等问题，因此保护与修复技术显得尤为重要。

一、古代铁器保护的重要性1. 古代铁器的独特价值古代铁器作为历史文化遗产，具有独特的历史、艺术、科学价值。

它们不仅可以反映古代冶炼工艺、社会生活等方面的情况，还可以提供珍贵的研究资料，对于揭示我国古代文明和历史的发展具有重要意义。

2. 古代铁器的保护意义随着时间的推移，古代铁器往往会受到氧化、锈蚀等因素的影响，使其表面出现损坏情况。

若不及时采取保护措施，这些宝贵的文物可能会受到严重破坏，从而影响到后代对我国历史文化的了解和认识。

二、古代铁器保护与修复技术现状分析1.传统保护与修复方法在古代铁器保护与修复方面，我国传统的方法主要包括保洁、防锈、封存等措施。

保洁是指清除铁器表面的尘土、油渍等杂质，以保持其表面清洁;防锈则是通过对铁器表面进行防腐处理，有效延缓其锈蚀速度;封存则是将铁器置于密封无风的环境中，避免其受到空气、湿气等因素的侵害。

2.现代保护与修复技术随着科技的发展，我国在古代铁器保护与修复技术方面也取得了一定的进展。

现代技术包括X射线、红外线、激光等手段的应用，可以更准确地了解铁器的材质、形态等方面的特征，为其修复提供了更科学的依据。

同时，现代化的修复工艺以及使用特殊的材料和设备，也能有效地修复古代铁器的表面损伤，使其恢复原貌。

三、古代铁器保护与修复技术研究现状1.古代铁器材料分析首先需要对其材料进行分析，了解其具体的成分、结构等特征。

通过X射线、红外线等手段的应用，可以对古代铁器的材料进行准确的测定，为后续的修复工作提供必要的依据。

2.表面清洁与防锈处理针对古代铁器表面的清洁和防锈工作，需要采取恰当的措施。

在进行清洁处理时，应注意选择合适的清洁剂和工具，避免对铁器造成二次伤害。

古代铁质刀剑、剪刀文物受腐蚀机制及保护对策探究作者：张璐黄琦樊孝林来源：《文物鉴定与鉴赏》2021年第07期摘要：在文物保护修复领域，古代铁质文物因金属铁的化学性质活泼，所以在出土、流传以及保存过程中易受各类致腐蚀因素的侵蚀。

铁质刀剑、剪刀文物因形制、工艺方面的特点，往往是铁质文物中受腐蚀程度最深的一类，保存状态普遍极不理想。

文章以中国刀剪剑博物馆馆藏中比较典型的此类文物为研究对象，通过有针对性的检测分析及保护修复，采集相关数据，对铁质刀剑、剪刀文物的受腐蚀机制进行了对照分析，总结腐蚀过程与文物形制、工艺方面的联系，并结合实践经验，提出了不同空间条件下该类文物保存与展示的保护对策。

关键词：铁质刀剑文物;铁质剪刀文物;腐蚀机制;保护对策铁是中国先民很早就开始掌握并利用的金属材料，它具有相对丰富的矿藏和良好的冶铸性能，在生产生活各领域都有广泛应用。

刀剑作为刃具，在经历了石器、青铜时代之后，伴随春秋时期中国冶铁技术的发端，进入以铁及钢铁复合材料为主材质的阶段。

剪刀则被认为是刀具发展的一个分支，其原型是青铜削刀，目前中国境内发现的年代最早的剪刀是广州淘金坑出土的西汉前期铁剪①，形制为交股屈环形。

亦即中国剪刀的历史是从铁质剪刀开始的。

在对古代铁质文物的保护修复中，刀剑、剪刀是相对特殊的类型，刀剑形态扁薄狭长，剪刀体积较小且有环状部分，部分受到腐蚀之后，极易蔓延至文物整体，尤其是极薄或承受应力部位（如刃部、剪环）往往产生严重裂缺，进而极大地影响文物的存续状况。

2019年，中国刀剪剑博物馆针对一批具有代表性的馆藏铁质刀剑、剪刀文物，进行了取样检测分析以及保护修复处理。

样品文物年代集中在战国至宋辽，均锈蚀严重，伴有不同程度的表面硬结物、变形、裂隙、层状剥离、层状堆积等病害现象。

而在2017-2018年，首都博物馆曾对该馆80件腐蚀较严重的铁质文物进行保护修复，其中包括铁剑等兵器20件。

经检测分析，在80件各类铁质文物中，以兵器类的保存状态最差，个别兵器大面积严重腐蚀，基本完全矿化，几乎不存在铁芯。

２０１３年第２４期　总第２６５期　盘蠊互踢　

ＴＨＥ　ＳＩＬＫ　Ｒ０ＡＤ　文博工作Ｉ　

浅谈铁质文物保护及表面封护　陈安道　（平凉市博物馆，甘肃平凉７４４０００）　

［摘要］由于铁质文物的化学性质相对活泼，加之经历了漫长的岁月侵蚀和复杂的环境变化，遗留下来的历代铁质文物都　面临着严重的腐蚀危险。为了使这些珍贵的铁质文物更好地保存下去，文物工作者有必要根据铁质文物自身的性质、腐蚀现　状和保存环境要求，采取除锈、脱盐、磷化、钝化、表面封护等科学有效的保护措施。　［关键词］文物保护；铁质文物；表面封护　［中图分类号］Ｇ２６４．３　［文献标识码］Ａ　［文章编号］１００５—３１１５（２０１３）２４—００５６—０２　

一、

铁质文物的腐蚀因素　

（一）内部因素　铁质文物容易受到腐蚀与它的内部结构紧密相关，我　国古代制造铁器通常使用铁碳合金，分为三种：其一铁素　体。它的内部结构成海绵状气孔，许多有害离子很容易进入　铁器内部，所以抗腐蚀能力较差。其二，铁素体＋渗碳体。由　于渗碳体在铁素体中分布不均匀，形成微裂间隙，故它的抗　腐蚀能力差。其三，铁素体＋石墨体＋渗碳体。由于石墨结　构为层状，层与层之间存在间隙，因此它的抗腐蚀能力差。　可见铁器内部结构存在间隙，再加上铁器表面不同的　金属组织，在地下埋藏或馆藏过程中很容易引起化学和电　化学反应，这些都是造成铁器腐蚀的内部因素。　（二）外部因素　铁质文物无论在埋藏过程还是在馆藏过程中，影响它　腐蚀的外部因素比较复杂，它们的腐蚀现象常常是诸多因　素相互作用的结果。影响其腐蚀的因素主要有湿度、大气污　染物、尘埃颗粒物等。　铁器在保存过程中很容易在表面形成水膜，由于铁本　身的物理不均匀性和电化学不均匀性，其表面上必然存在　着大量的活性阳极，同时大气中的氧极易溶解到铁表面的液　膜中，因此在铁表面很容易发生电化学腐蚀，其反应如下：　４Ｆｅ＋２Ｈ２０＋３０　÷４ＦｅＯＯＨ　Ｆｅ（ＯＨ）２＋Ｏｆ＿　ＦｅＯＯＨ　铁在中性或者碱性水溶液中发生化学反应时，其阳极　主要是溶解还原反应，其反应如下：　Ｆｅｚ＋＋１／２０２＋３Ｈ２　（ｒ－ＦｅＯＯＨ）＋４Ｈ　化学活泼性相对减弱的羟基氧化铁（ＦｅＯＯＨ）存在多种　晶体形态如ａ—ＦｅＯＯＨ、ｂ－ＦｅＯＯＨ、ｒ－ＦｅＯＯＨ等。根据学者　研究，这种在潮湿环境中的腐蚀首先形成ｒ—ＦｅＯＯＨ，以后　再部分的或全面的变成ａ－ＦｅＯＯＨ。ｄ铁器腐蚀生成的都是　疏松多孔的结构与铁基体，附着性差，而事实上腐蚀产物起　到了一个储备水和氧气的作用，不具备阻止腐蚀的能力，此　５６　敬《》　｛　时主要发生吸氧腐蚀，腐蚀速度主要由氧气扩散至铁器基　体的扩散速度控制。在潮湿的环境中，一旦腐蚀开始就很难　停止下来。　随着工业化进程的不断加快，大气污染越来越严重，这　对铁质文物的危害日趋严重，大气污染物主要有硫化物、氮　化物、氯气、氯化氢等气体。它们都给铁器文物的保护带来　了严重的困境。　大气中含硫化合物主要有ｓＯ：、ＳＯ，、Ｈ２ｓ、硫酸盐等，这　些含硫化合物在潮湿的环境下与铁质文物发生较强的化学　腐蚀和电化学腐蚀，反应如下：　ＳＯ２＋Ｈ２Ｃ　Ｏ４　Ｈ２ＳＯ４＋０　Ｈ２ＳＯ４　Ｈ２ＳＯ４＋Ｆ　、ｅＳ０４＋Ｈ２　ＦｅＳＯ４＋Ｈ２（）＿＿＋Ｆｅ（ＯＨ）２　ＦｅＳＯｇ＋Ｈ２Ｓ—＋ＦｅＳ＋Ｈ２ＳＯ４　Ｆｅ（０Ｈ）２＋Ｏｆ　ＦｅＯＯＨ　在潮湿环境下，硫化合物与铁器表面发生上述化学反　应，且不断循环反应直至铁器被完全腐蚀。　大气中的氮化物与硫化物一样属酸Ｉ生气体，是一种强　腐蚀性气体，在大气中与水和氧结合不断与铁器发生化学　腐蚀和电化学腐蚀，反应如下：　ＮＯ￣＋Ｈ２　ＮＯ３＋ＨＮＯ２　Ｆｅ＋ＨＮＯ『＿　ｅ（ＮＯ３）３＋ＮＯ＋Ｈ￣Ｏ　生成的ＮＯ又与大气中的氧反应生成ＮＯ：，生成的ＮＯ　与铁器不断循环着上述化学反应。　在潮湿环境下，氯气和氯化氢气体首先与大气中的氧　气在铁器表面发生化学反应生成稀盐酸，稀盐酸进一步与　铁器发生复杂的循环化学反应，反应如下：　ＣＩ．ａ＋Ｈ２（）＿＿＋ＨＣＬ＋ＨＯＣＬ　Ｆｅ＋ＨＣＬ＿　ＦｅＣＩＪ２＋Ｈ２　Ｆｅ＋Ｈ　０＿＿　ｅ（ＯＨ）￣＋ＨＣＬ　Ｆｅ（ＯＨ）２＋０　ＦｅＯＯＨ　当铁器存在着可溶性的氯化物时，腐蚀会变得更加容　易和剧烈，ｃＬ电负性小，优先于ＯＨ一，被铁选择性吸附。在　腐蚀电池产生的电场作用下，ｃＬ一不断向阳极区迁移生成　ＦｅＣＬ２，ＦｅＣＬ２容易水解，释放出ｃＬ一或者生成ＦｅＣ　，与水膜　中的ＯＨ一反应生成Ｆｅ（ＯＨ）：，同时也释放出ｃＬ，新的ｃＬ又　向阳极区迁移带出更多的Ｆｅ　。如此循环反复对铁器腐蚀　起到了催化作用和阳极去极化作用，促进了铁器的局部腐　蚀，特别是当铁器表面存在结构缺陷和表面的水膜呈酸性　时，容易形成点腐蚀的活性中心，在这种小阳极大阴极的　腐蚀状况中，集中在小阳极的腐蚀速度会变得更加显著，　孔内的电解液相对于孔外的电解液呈滞留状态。随着腐蚀　的进行，一些腐蚀产物结垢在孔周围沉积，使得孔内外的　物质交换更困难，ＣＵ在点蚀部位被浓缩，这种浓缩的ｃＬ一　溶液使孔内的铁保持活性状态。且由于氯化物的水解作　用，孔内的酸性不断增加，使得阳极铁溶解速度进一步加　快，再加上重力的作用，在铁器表面腐蚀成小孔，甚至锈蚀　穿孔。　尘埃颗粒物主要是指活性碳粒，包括碳化物、氮化物、　硫化物、硅酸盐等。这些尘粒沉降到铁质表面，首先，对铁质　表面造成机械磨损。其次，活性碳和碳化物吸附空气中的　ｓＯ：和水蒸气，使得铁器表面发生化学腐蚀和电化学腐蚀从　而加速铁器锈蚀。尘埃颗粒物也会在铁质表面上形成微缝　隙，而这些毛细缝隙处易被水蒸气湿润，并发生氧浓差缝隙　腐蚀。盐粒具有很强的吸湿作用，它能使铁表面湿润时间大　大扩展，加快腐蚀速度。　二、铁质文物的保护措施　从以上分析可以看出铁器的腐蚀是一个相当复杂的过　程，但是它的发生离不开氧和水的参加，　所以在铁质文物　保护过程中，只要能做到除去其有害锈，阻止铁器与氧气和　水接触，就可以遏制铁器的进一步腐蚀。具体措施包括除　锈、脱盐、磷化、钝化、表面封护。　（一）除锈　在除锈之前，要对铁质文物进行详细记录：摄影、测　量、ｘ射线锈层分析。然后开始除锈工作，主要的除锈方法　有：其一，机械除锈。借用刀、钻、凿、锤子、剔针等工具，用　剔、挑、剥、凿或锤震的方法，去除铁器表面较厚的锈层或　锈块。对于较厚的锈层我们可以先采用化学试剂剔除。其　二，化学试剂除锈。一般采用酸性溶液配酸洗缓蚀抑制剂　来处理，如１０％的醋酸溶液添加少量铬酸盐溶液对铁器文　物进行浸泡处理。　（二）脱盐　脱盐主要是对铁器表面和内部的污物附着物，如可溶　性盐分、疏松锈蚀物、油垢等去除。这些附着物会促进铁器　的锈蚀，是诱发腐蚀的重要因素。同时，附着物的存在对后　续防护措施产生不利影响。在脱盐工作中，可溶性盐分中　的氯离子被认为是最重要的腐蚀因子，许多清洗工作都是　围绕着氯离子来进行的。脱盐方法有蒸馏水煮沸和碱性　溶液浸泡两种，针对馆藏铁质文物的腐蚀和保存情况来　讲，最好方法是采用蒸馏水煮沸方法清洗，清洗时水要浸　过器物，反复多洗几次，在清洗煮沸过程中要不断的用　１％的硝酸银溶液检验水中是否含有氯离子，直到水中检　验不出氯离子为止。清洗完成后要及时进行干燥处理，以　免铁器再次腐蚀。　（三）磷化、钝化　铁器发生钝化是在阳极电化学腐蚀过程中生成一层完　整、连续的不溶性氧化物钝化膜而使得阳极电位升高，起到　了阳极极化的作用，阻断了电化学反应的进程，这样铁几乎　处于完全稳定的钝化状态，腐蚀速率趋近于零，钝化膜溶解　和修复达到平衡。铁器钝化后再用碱金属的磷酸盐和磷酸　混合溶液对铁器进行碱磷化处理，用硝酸钠作为催化剂，磷　酸控制酸度。磷化处理过程中：随着铁锈溶解反应，会产生　可溶性的二价铁离子，铁器表面的酸度降低，当达到难溶磷　酸盐的溶度积后，则自然发生磷化成膜反应，最后生成不溶　性的稳定的三价磷酸铁。一般钝化、磷化的常用试剂有亚硝　酸二环乙胺、碳酸环乙胺、亚硝酸二异丙胺及氨水等气相缓　蚀剂。③丁艳梅、许淳淳将有机胺Ａ与乌洛托品以１：１制成一　种新型的气相缓蚀剂，缓蚀效率达到９６．５％，并用这种缓蚀　剂对真实铁质文物进行缓蚀保护，获得了较好的效果。广西　博物馆对汉代铁骑进行修复时，使用了苯并三氮唑作为缓　蚀剂。　撇等以低碳钢模拟铁器文物，在３．５％的ＮａＣＩ溶　液中用苯并三氮唑等缓蚀剂进行缓蚀效果比较，发现苯并　三氮唑有较好的缓蚀效果。⑤　（四）表面封护　表面封护是铁质文物保护的最后一步，即将涂有缓蚀剂　的铁质文物与大气隔离，使缓蚀剂发挥长久作用。表面封护　也是关键一步，根据国内外封护材料的研究现状来看，可采　用氟碳涂层，其具有良好的耐候陛、抗腐蚀性，作为文物封护　材料在氟碳涂料中添加纳米二氧化硅和采用复合涂层方法　可有效长期的保护室外铁质文物，二氧化硅的加入提高了涂　层的热稳定陛，从而达到了铁器文物的保护要求。　三、结语　总之，造成铁质文物严重腐蚀现象不仅是由于其自身的　化学性质决定，也与人为的保护环境有紧密关系。随着岁月　的流失、环境的变化，铁质文物的品相越来越差，保存数量越　来越少，很多铁器文物都不同程度受到腐蚀，如果再不及时　采取科学、有效的保护措施，不久的将来这些珍贵文物最终　腐蚀成一堆铁锈渣，失去它们应有的文物价值。　【注释］　①黄允兰、林碧霞、王昌涎、李京华：《古代铁器腐蚀产物的结　构特征》，《文物保护与考古科学》，１９９６年第１期。　②王惠贞、朱虹、宋迪生：《秦汉铁器锈蚀机理探讨及保护方法　研究》，《文物保护与考古科学》，２００３年第１期。　③魏书亚：《化学原理与方法在文物保护中的应用》，《华夏考　古》，１９９５年第３期。　④潘郁生、黄槐武：《广西博物馆汉代铁器修复保护研究》，《文　物保护与考古科学》，２００６年第３期。　⑤杨植震等：《铁器文物的缓蚀研～苯并三氮唑对低碳钢的缓　蚀作用》，《复旦学报》，１９９４年第５期。
