抹灰PPT

龙湖.礼嘉项目工程部 30
质量标准
15、门洞口尺寸要求：
设计尺寸900x2500门洞口抹灰 完成尺寸为870x2450
龙湖.礼嘉项目工程部 31
质量标准
内 墙
外 墙
16、窗边收口质量要求：
内墙抹灰均抹平钢副框外口， 并将钢副框上砂浆清理干净
龙湖.礼嘉项目工程部 32
质量标准
17、天棚接缝要求：
天棚接缝需清理砂浆保证接缝 清晰平整
龙湖.礼嘉项目工程部 33
质量标准
10mm
18、烟道抹灰要求：
在结构1.5m高位置设置 10mmX10mm抹灰层分割槽，严 禁后切施工
龙湖.礼嘉项目工程部 34
安全文明施工
1、搅拌房设置 必须集中搅拌并设置全封闭式搅拌棚 2、 砂浆搁置 抹灰砂浆严禁直接堆放在楼地面上 3、连墙件管理 抹灰完成后达到强度立即恢复连墙杆设置，不得整 层拆除连墙件。 4、抹灰完成后工完场地清
注：
钢副框安装检查图
此图在钢副框安装完成反移交时，作为移交资料附件移交总包单位。
实施要求： 1、实施阶段： 钢副框安装完成后进行 检查，在反移交实施前 检查整改完成。 2、检查内容： 钢副框安装标高、钢副 框安装进出位尺寸、外 门窗通线 3、检查要求： 施工单位进行全数检查， 监理单位只对施工单位 检查结果进行抽查，抽 查结果不实不予移交， 并进行罚款处理。 4、检查标准 ①、按照实测实量指引 检查抹灰面距钢副框尺 寸 ②、标高误差按照《建 筑装饰装修工程质量验 收规范》进行检查
实施要求： 1、实施阶段： 打粑完成后，钢丝网挂设之 前。 2、检查内容： 胀模、爆模，脚手眼洞、与 外墙交接的穿孔对拉螺杆处 理 3、检查要求： 施工单位、监理单位进行全 数检查 4、检查标准 混凝土结构施工质量验收规 范

5
ቤተ መጻሕፍቲ ባይዱ （一）、工具及材料准备
甩浆拍子
搅拌电钻
聚乙烯醇建筑胶水
普通硅酸盐水泥
6
甩浆拍子制作
甩浆拍子制作：1、材料：15mm*15mm*1mm钢丝网、直径32mm 的PVC管（或其他高硬度轻质材料），2、拍面尺寸320mm*240mm （可适当调整），钢丝网折叠7~8层，固定于PVC杆端部。
基层处理： 1 ：1水泥砂浆中加801或901建筑胶水8%配制成浆料，或 采用专用界面剂。可采用人工甩浆或机械喷浆（专用喷浆机）于墙体基 层。要求粘结牢固，砂浆颗粒均匀。砂浆颗粒凝结后（三天后）方可进 行墙面抹灰。
3、施工中严禁随意拆除防护栏杆，如影响施工需要拆除必
须经过现场施工负责人同意方可拆除。
15
谢谢!!
16
1、基层处理：喷浆施工前应处理混凝土墙面； （1）、清理附着在混凝土墙面的油污、脱模剂及未完全脱落
的混凝土养护液。
（2）、剔除结构表面的旧模板等杂物，使喷浆层能有效牢固 附着于混凝土表面。
（3）、对于混凝土表面胀模的部分剔凿平整并且清理干净。 2、不同材料的砌体表面和安装线槽修补完成并且都钉挂钢丝
网完毕后，经验收通过方可进行下道工序。
3
一、甩（喷）浆存在的质量问题
存在问题：抹灰层开裂、空鼓。 产生原因：基层处理不合理、砂含泥量大、未按要求挂网、养护不及时等。 规范要求：抹灰层应无空鼓、面层无裂缝。 处理意见：打掉开裂的抹灰后对基底进行洒水处理，并挂网重新抹灰。
4
二、墙面抹灰甩浆施工工 序
（一）工具及材料准备 （二）浆料制作 （三）甩浆
9
（三）、甩浆施工过程
墙面提前半小时湿润
拍子反面加浆料
拍子反面加浆料完成

（12）刮尺即木杠，有长杠、中杠、短杠 三种。一般长杠长250～350mm，适用于冲筋； 中杠长200～250mm，短杠长150mm，用来 刮平墙面和地面。 （13）筛子用来筛分砂子，去除块状杂物。 常用筛孔直径有10mm、8mm、5mm、3mm、 1.5mm、1mm六种。 （14）尼龙线用来拉、抹灰工具


2.施工机具的选择 （1）木抹子 其作用是搓平底灰和搓毛砂 浆表面，有圆头、方头两种。 （2）塑料抹子 是用硬质聚乙烯塑料做成 的抹灰器具，有圆头和方头两种，其用途是压 光纸筋灰等面层。 （3）铁抹子 有方头和圆头两种，方头铁 抹子用于抹灰，圆头铁抹子用于压光罩面灰。



（4）钢抹子 因其较薄，弹性好，适用于 抹平抹光水泥砂浆面层。 （5）压板 适用于压光水泥砂浆面层和纸 筋灰罩面等。 （6）阴角抹子 适用于压光阴角，分小圆 角及尖角两种。 （7）阳角抹子 适用于压光阳角，分小圆 角及尖角两种。

（8）托灰板 用于作业时承托砂浆。 （9）挂线板 主要用来挂垂直线，板上附 有带线锤的标准线。 （10）方尺 用来测量阴阳角方正。 （11）八字靠尺及钢筋卡子 用来做棱角。 钢筋卡子用来卡八字靠尺，常用直径为 8mm 的钢筋加工而成。
1木抹子其作用是搓平底灰和搓毛砂2塑料抹子是用硬质聚乙烯塑料做成的抹灰器具有圆头和方头两种其用途是压3铁抹子有方头和圆头两种方头铁抹子用于抹灰圆头铁抹子用于压光罩面灰

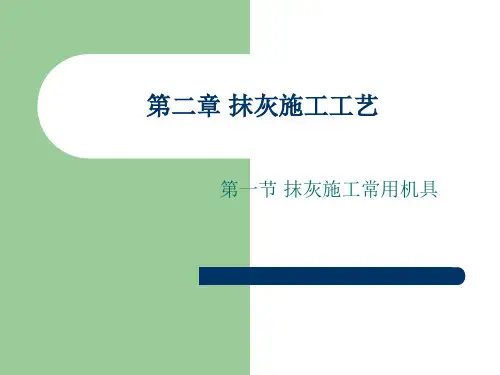

第二章 抹灰施工工艺
第一节 抹灰施工常用机具
一、抹灰常用机械设备

（一）砂浆搅拌机：搅拌各种砂浆，常见的有： 周期式砂浆搅拌机和连续式砂浆搅拌机
（二）混凝土搅拌机



是搅拌混凝土、豆石 混凝土、水泥石子浆 和砂浆的机械。 抹灰施工常用的有： 250L、400L和500L。

4、柜体尺寸控制项目
注意事项：（1）抹灰过程中需注意 洞口内外尺寸一致，避免出现喇叭 口现象; (2)、洞口侧边垂直度及平整度控制， 你、避免柜体安装后缝隙偏大或缝 隙不均匀现象
四、抹灰报验流程
在以下施工环节需进行验收： 1、灰饼完成后对方正性、垂直度进行验收，验收合格
后方可进行下道工序施工； 2、甩浆、钢丝网铺设完成后需进行验收； 3、水电管线定位、安装完成
4) 外墙满铺钢丝网。 5）钢丝网挂设之前对结构存在高差的部位进行修补。
2、抹灰质量控制要点
2.2.4、钢丝网的铺设
该部位需铺设钢丝网
注意事项：砼 结构面与砌筑 面钢丝网宽度 均匀，每边不 得小于125mm， 钢丝网需铺平 且固定牢固
2、抹灰质量控制要点
2.2.5、灰饼施工控制重点：
控制项目；方正性、垂直度、 开间、进深 方正性是控制其他指标的关 键，其他指标均建立在方正 性的基础之上
（0,5）
实测指标
柜体 嵌入 位尺 寸偏 差
高度、 宽度
垂直度
平整度
合格标 实测指
准
标
（mm)
（0,10） 户内门
洞高、 宽
（0,4） 户内门 洞墙体 厚度
（0,4）
合格标 准(mm)
（10,10）
（-3,3）
开间/进 深
阴阳角 方正
（0,10） （0,4）
座便坑距偏差
同一室内底盒标 高差
（0,15） （0,10）
实测指标合格标准mm实测指标合格标准mm实测指标合格标准mm表面平整度04柜体嵌入位尺寸偏差高度宽度010户内门洞高宽1010垂直度04垂直度04户内门洞墙体厚度33方正性05平整度04开间进深010座便坑距偏差015阴阳角方正04同一室内底盒标高差0102抹灰实测项目集中加工项目实测指标合格标准mm外墙窗内侧墙体厚度极差04同户型同厨卫间开间进深偏差55同户型同厨卫间管井尺寸偏差55直接与抹灰相关的实测指标为13大项实测点数合计554个3抹灰实测指标测量方法及测量部位表面平整度04

诸如此类的，需要先找平，然后再挂网；另外，一定要注意，楼梯 间挂网规格和其他地方是不一样的，且是单侧墙面满挂。
墙体拍毛：需先做样板，检验一下稠度、强度等是否符合要求，合 格后再进行大面积施工。拍毛5h后进行养护，养护时间不得低于 7d。
贴灰饼时必须根据墙体20线，使用激光标线仪。贴饼时，除了控制 垂直度之外，还需注意开间、进深、门洞口墙体厚度等尺寸；
抹灰前，一定要做好各班组之间的交接工作。
拍毛时要注意门垛侧面、门垛正面、外窗侧面、墙体阴角等处。
外窗口、电梯洞口、风井等临边防护处，拍毛时需提前把钢管和固 定件摘除，拍毛完成后用定型支座恢复临边防护。
拍毛前线盒处要提前封堵
抹灰砂浆要放置在专用的灰斗中
线盒处切割方正，套方
预留洞口处要套圆
抹灰墙面要杜绝漏网现象。
施工预留洞处抹灰时，需要预留挂网宽度，每侧至少150mm。
1.巧用名言，亮出论点。作者引用贴 切的名 言，巧 妙地提 出中心 论点， 言简意 赅，简 明易懂 ，便于 读者把 握主旨 。 2.古今对举，例证典型。为了让论点 得以有 力的凸 显，文 章采用 古今中 外的名 人名言 与事例 作为论 据，纵 横捭阖 ，让人 心服口 服，不 容置疑 。 3.句式多变，感情充沛。行文中，作 者多处 使用了 设问句 、反问 句和感 叹句， 分别起 到了不 同的表 达作用 ，字里 行间洋 溢着作 者的立 场、观 点与情 感，增 强了语 言的表 现力与 论证色 彩和力 度。要进行套方，且有两个及以上线盒在一起时，留 洞高度要一致。
预留洞口处（空调眼、新风洞口、厨卫间风道口）细部处理，抹灰 时必须加短套管，保证抹灰成型质量。
卫生间和设有配水点的封闭阳台等位置墙体根部防水范围内抹灰表 面需压光

▪ 1. 砌体、抹灰工程所用的材料应有产品的合格证书、 产品性能检测报告。块材、水泥、钢筋、外加剂等 尚应有材料主要性能的进场复验报告。严禁使用国 家明令淘汰的材料。
▪ 2.设计要求的洞口、管道、沟槽应于砌筑时正确留 出或预埋，未经设计同意，不得打凿墙体和在墙体 上开凿水平沟槽。宽度超过300mm 的洞口上部， 应设置过梁。
▪ 2.2.7勾缝：在砌筑过程中，应采用“原浆 随砌随收缝法”，先勾水平缝，后勾竖向 缝。灰缝与砖面要平整密实，不得出现丢 缝、瞎缝、开裂和粘结不牢等现象，以避 免墙面渗水和开裂。
3.质量标准 3.1 填充墙砌体一般尺寸允许偏差
项次
项目
允许偏差（mm）
检验方法
轴线位移
10
用尺检查
1
小于或等于3m
▪ 14. 外墙抹灰工程施工前应先安装门窗框、 护栏等，并应将墙上的施工孔洞堵塞密实。
▪ 二．砌体工程施工工艺（以填充墙为例） ▪ 1.施工准备 ▪ 1.1技术准备 ▪ 砌体施工前，应认真熟悉图纸，核实门窗洞
口位置及洞口尺寸，明确预埋、预留位置，算出 窗台及过梁顶部标高，熟悉相关构造及材料要求。
▪ 1.2材料准备 ▪ 砖、水泥、中砂、石灰膏、外加剂、钢筋等。 ▪ 1.3 工器具准备 ▪ 应备有砂浆搅拌机、筛砂机、皮数杆、水准仪、
▪ 11. 抹灰工程施工前，需对砌体工程进行隐蔽工程 验收，验收合格后，方能进行抹灰工程。
▪ 12. 水泥进场使用前，应分批对其强度、安定性 进行复验。不同品种的水泥，不得混合使用。
▪ 13.在两种不同基体交接处，应采用钢丝网 抹灰或耐碱玻璃网布聚合物砂浆加强带进 行处理，加强带与各基体的搭接宽度不应 小于150mm。
▪ 2.2.4 拉线：在皮数杆上相对砖上边线之间 拉准线，砖以准线砌筑。

5、抹罩面灰
底层砂浆抹完后第二天才能面层施工，采用1:2水泥砂浆，厚度 约为5mm，在底灰六、七成干时开始抹罩面灰（抹时如底灰过干应浇 水湿润），罩面灰两遍成活，每次抹灰厚度约2mm，为避免面层空鼓 和収缩裂缝面层不宜过分压光和严禁用干水泥収干抹灰砂浆。
6：养护
抹灰完成终凝后必须进行喷雾器喷水养护、养护时间不少于七天。
22
五、细部做法
1、阴阳角处理： 阴阳角、门窗洞口边应采用两面敷杆抹灰，
并采用专用大撸子，无明显刀痕，保证阴阳角、 门窗线条顺直，尺寸一致。与大墙面抹灰同步， 一次成活，颜色均匀一致。（同一标号的门、窗 洞口必须尺寸统一，以防后按门框，尺寸不合适， 造成重复劳动）
23
2、卫生间部分 （1）沉箱式卫生间内墙面底部需预留60cm高不抹
面应平整。 3、抹灰层的总厚度应符合要求，表面应光滑，棱角应整齐。 4、屋面女儿墙有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐
顺直，滴水线，应内高外低，滴水槽的宽度和深度均不应小于10mm。
31
5、允许偏差项目：
32
6：抹灰工程质量控制流程
33
7：抹灰工程质量缺陷(空鼓）的3个原因 1：支模过程模板的脱模剂粘在砼表面抹灰前未认真清
4、做护角
做护角时间——室内墙柱面抹灰前、门窗洞口 护角位置——自地面以上两米（门洞处一次性到顶），护角宽度5cm， 门边小于200的一次性抹灰完成，避免阴阳角裂缝。 步骤：
第一步在阳角正面立上八字靠尺，靠尺要出阳角侧面，突出厚度 与成活抹灰面平。然后在阳角侧面，依靠尺边抹灰，并用铁抹子将其 抹平，按护角宽度将对于的砂浆铲除。
灰，且将接口切齐整，待防水做完后再施工。 （2）卫生间内地坪与内墙交接部分抹灰时必须做成

（5） 阴阳角抹灰
用阴阳角方尺检查阴阳角的直角度，并检查垂直 度，然后定抹灰厚度，浇水湿润。
用木制阴角器和阳角器分别进行阴阳角处抹灰， 先抹底层灰，使其基本达到直角，再抹中层灰，使阴 阳角方正。
梁底抹灰
门洞口抹灰
窗口抹灰
复习:
1.墙面抹灰前基层应如何处理？ 2.抹灰的基本流程？ 3.概念：冲筋、灰饼、底灰
中间层：进一步找平
饰面层：美观装饰
2.抹灰的类型
一般抹灰：石灰砂浆 、水泥砂浆、混合砂 浆、纸筋石灰砂浆、 麻刀石灰砂浆。
装饰抹灰：水刷石、 水磨石、斩假石、干 粘石、假面砖、弹涂 、拉毛等。
(二) 装饰抹灰的构造
1.聚合物水泥砂浆喷涂、滚涂、弹涂饰面 2.拉毛、甩毛饰面 3.水刷石、干粘石饰面 4.斩假石、拉假石饰面
1.5 抹灰施工的基层处理
① 清除基层表面的灰尘、污垢、油渍、碱膜等； ② 凡室内管道穿越的墙洞和楼板洞、凿剔墙后安 装的管道周边应用1∶3水泥砂浆填嵌密实； ③ 墙面上的脚手架眼应填补好； ④ 浇水湿润； ⑤ 表面凹凸明显的部位，应事先剔平或用1∶3水 泥砂浆补平。 ⑥ 门窗周边的缝隙应用水泥砂浆分层嵌塞密实； ⑦ 不同材料基体的交接处应采取加强措施，如铺 钉金属网，金属网与各基体的搭接宽度不应小于 100mm。
小。 ③ 原材料质量不符合要求，砂浆配合比不当。 ④ 墙面脚手架眼填塞不当。 ⑤ 一层抹灰过厚，各层之间间隔时间太短。 ⑥ 养护不到位，尤其在夏季施工时。
砂浆防裂网
(2) 预防措施
① 基层应按规定处理好，浇水应充分、均匀。 ② 按要求设置并固定好加强网。 ③ 严格控制原材料质量，严格按配合比配合和搅拌砂浆 ④ 认真填塞墙面脚手架眼。 ⑤ 严格分层操作并控制好各层厚度，各层之间的时 间间隔应充足。 ⑥ 加强对抹灰层的养护工作。

• 应备有砂浆搅拌机、筛砂机、皮数杆、水准仪、经纬仪、2m靠尺、托 线板、线坠、钢卷尺、水平尺、砂浆试模、磅秤、铁铲、瓦刀、泥桶、 翻斗车、垂直运输机具等。
• 1.4作业条件 • 1.4.1 填充墙施工前，承重结构已施工完毕，并经过隐蔽验收。 • 1.4.2 轴线、墙身线、门窗洞口线等已弹出并经过技术核验。 • 1.4.3 填充墙拉结钢筋已按要求预埋，并经过隐蔽验收。 • 1.4.4 砌筑砂浆根据设计要求，由试验室通过试验确定配合比。 • 1.4.5 所需机具设备已准备就绪，并已安装就位。
砌体工艺样板
砌体工艺样板
• 5）填充墙砌至接近梁底、板底时，应留有 一定的空隙，一般留置宜180mm左右，填充
墙砌筑完，让墙体收缩沉降间隔15d以后，
采用斜砖砌法，上下顶紧，砖墙与梁底不
能有间隙。
• 6）对不能同时砌筑而又必须留置的临时 间断处应砌成斜槎，斜槎水平投影长度
不应小于墙体高度2/3。
山东新和成精化科技项目工程部
编辑：卢政学
目录
目录
一、基本规定 二、砌体工程施工工艺 三、抹灰工程施工工艺 四、外墙涂料施工工艺 五、外墙涂料漆膜开裂原因及预防
一 、基本规定
• 一 、基本规定
• 本工艺适用于烧结普通砖、烧结多孔砖、蒸压灰砂砖、粉 煤灰砖等砌体、抹灰工程。• 2.1 工艺流程 • 放线→立皮数杆→排砖→拉线→砂浆拌制→砌筑→勾缝→质
量验收 • 2.2 施工要点 • 2.2.1 放线：砖墙砌筑前，应在楼面上定出轴线位置，在
柱上标出标高线。
• 2.2.2 立皮数杆：在各转角处设立皮数杆，皮数杆上应注 明门窗洞口、拉结筋、圈梁、过梁的尺寸标高。皮数杆应垂 直、牢固、标高一致。
6.施工时施砌的蒸压（养）砖的产品龄期不应小于28d。砌体结构 砌筑完成后宜30d后再抹灰。 7.竖向灰缝不得出现透明缝、通缝、瞎缝和假缝。 8.框架结构填充墙，设计图无特殊要求时，长度超过4m，需设构 造柱。高度超过4m，需设圈梁。 9.填充墙砌到接近上层梁板底部时，应用实心砖砖斜砌挤紧，砖 的倾斜度约为60°左右，砂浆应饱满密实。 10.填充墙与承重墙或柱交接处，应按设计要求设置拉结筋，设计 无要求时，应沿墙高每隔500mm，设置2φ6钢筋与承重墙或柱拉结， 每边伸入柱或墙不得少于500mm。 11.抹灰工程施工前，需对砌体工程进行隐蔽工程验收，验收合格 后，方能进行抹灰工程。 12.水泥进场使用前，应分批对其强度、安定性进行复验。不同品 种的水泥，不得混合使用。 13.在两种不同基体交接处，应采用钢丝网抹灰或耐碱玻璃网布聚 合物砂浆加强带进行处理，加强带与各基体的搭接宽度不应小于 150mm。 14. 外墙抹灰工程施工前应先安装门窗框、护栏等，并应将墙上 的施工孔洞堵塞密实。

墙面和柱面装饰工程1抹灰工程
2.2.3 施工要点
（1） 做灰饼、标筋 抹灰操作应保证其平整度和垂直度。施工中
常用的手段是做灰饼和标筋。如图2.3所示。 做灰饼是在墙面的一定位置上抹上砂浆团，
以控制抹灰层的平整度、垂直度和厚度。 标筋（也称冲筋）是在上下灰饼之间抹上砂
浆带，同样起控制抹灰层平整度和垂直度的作用。
墙面和柱面装饰工程1抹灰工程
（2） 抹灰的分类 抹灰工程按使用的材料和装饰效果分为一般
抹灰、装饰抹灰和特殊抹灰 一般抹灰所用的材料有：水泥砂浆、水泥混
合砂浆、聚合物水泥砂浆、膨胀珍珠岩水泥砂浆、 石灰砂浆、麻刀灰、纸筋灰、石膏灰等。
装饰抹灰的底层和中层与一般抹灰相同，但 面层材料有区别，装饰抹灰的面层材料主要有： 水泥石子浆、水泥色浆、聚合物水泥砂浆等。
墙面和柱面装饰工程1抹灰工程
(2) 斩假石剁纹不匀 ①
各种剁斧用法不恰当。
墙面和柱面装饰工程1抹灰工程
② 预防措施 面层抹完经养护后，先弹斩剁线，再开始斩
剁斧应保持锋利，斩剁动作应迅速，移动速 度应一致，应使剁纹深浅一致，纹路清晰均匀，
饰面的不同部位应采取相应的剁斧和斩法， 边缘部分应用小斧轻剁。
墙面和柱面装饰工程1抹灰工程
（4） ① 主要原因
冬期施工时，因掺入盐类而出现盐析，影响
墙面和柱面装饰工程1抹灰工程
② 预防措施 同一墙面所用石子应颗粒坚硬均匀，色泽一
应选用耐碱、耐光矿物颜料，并与水泥拌和
抹水泥石子浆前，干燥底子灰上要浇水湿润，
忌大风天气施工，以免造成大面积污染和出
冬期施工尽量避免掺氯化钠和氯化钙。

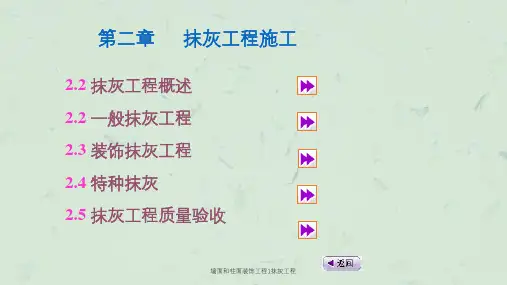

第二章 抹灰工程施工
2.2 抹灰工程概述 2.2 一般抹灰工程 2.3 装饰抹灰工程 2.4 特种抹灰 2.5 抹灰工程质量验收
