任务11比亚迪秦混合动力电动汽车BEV模失效故障的诊断与维修72

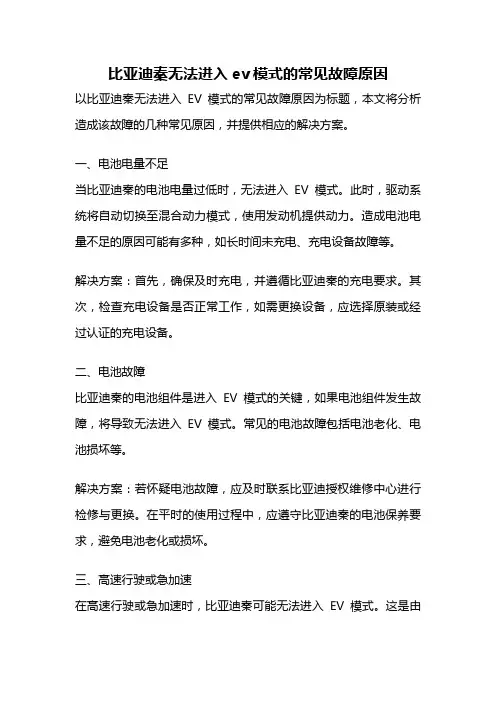

比亚迪秦无法进入ev模式的常见故障原因以比亚迪秦无法进入EV模式的常见故障原因为标题，本文将分析造成该故障的几种常见原因，并提供相应的解决方案。

一、电池电量不足当比亚迪秦的电池电量过低时，无法进入EV模式。

此时，驱动系统将自动切换至混合动力模式，使用发动机提供动力。

造成电池电量不足的原因可能有多种，如长时间未充电、充电设备故障等。

解决方案：首先，确保及时充电，并遵循比亚迪秦的充电要求。

其次，检查充电设备是否正常工作，如需更换设备，应选择原装或经过认证的充电设备。

二、电池故障比亚迪秦的电池组件是进入EV模式的关键，如果电池组件发生故障，将导致无法进入EV模式。

常见的电池故障包括电池老化、电池损坏等。

解决方案：若怀疑电池故障，应及时联系比亚迪授权维修中心进行检修与更换。

在平时的使用过程中，应遵守比亚迪秦的电池保养要求，避免电池老化或损坏。

三、高速行驶或急加速在高速行驶或急加速时，比亚迪秦可能无法进入EV模式。

这是由于高速行驶或急加速需要更多的动力输出，此时发动机会自动启动，提供额外的动力。

解决方案：为了进入EV模式，应尽量避免高速行驶和急加速。

在正常行驶中，保持稳定的速度和平稳的加减速，有助于提高EV模式的可用性。

四、环境温度过低或过高当比亚迪秦处于极端的环境温度时，如过低或过高，可能会影响电池的性能和工作状态，从而导致无法进入EV模式。

解决方案：在寒冷的冬季，应为比亚迪秦提供适当的保暖措施，如停放在室内或使用车辆加热设备。

在炎热的夏季，应避免长时间暴晒，确保车辆在适宜的温度范围内运行。

五、系统故障如果比亚迪秦的电动驱动系统存在故障，如传感器故障、控制单元故障等，可能会导致无法进入EV模式。

解决方案：若怀疑系统故障，应及时联系比亚迪授权维修中心进行诊断和维修。

在正常使用过程中，应定期进行系统检查和维护，以确保驱动系统的正常运行。

比亚迪秦无法进入EV模式的常见故障原因包括电池电量不足、电池故障、高速行驶或急加速、环境温度过低或过高以及系统故障。

新能源汽车电控系统故障诊断与维修策略目录1. 新能源汽车电控系统概述 (3)1.1 新能源汽车电控系统介绍 (4)1.2 电控系统在新能源汽车中的重要性 (5)1.3 电控系统常见故障类型 (6)2. 电控系统核心组成及功能 (8)2.1 电池管理系统 (9)2.2 电机控制器 (10)2.3 变速器控制单元 (12)2.4 能量回收系统 (14)2.5 充电系统 (15)3. 电控系统故障诊断技术 (17)3.1 故障检测与识别 (18)3.2 ECU诊断通信协议 (19)3.3 故障码分析与解读 (20)3.4 系统测试与数据分析 (21)3.5 故障诊断仪器与软件 (23)4. 电控系统常见故障分析 (25)4.1 BMS故障分析 (26)4.2 EMC故障分析 (27)4.3 TCU故障分析 (28)4.4 ERS故障分析 (29)4.5 CS故障分析 (31)5. 电控系统故障维修策略 (32)5.1 故障排除流程 (34)5.2 故障修复技术 (35)5.3 系统更新与重置 (36)5.4 备件更换与系统对接 (37)6. 电控系统故障案例分析 (39)6.1 案例一 (40)6.2 案例二 (41)6.3 案例三 (42)6.4 案例四 (43)6.5 案例五 (43)7. 安全与环保措施 (45)7.1 安全操作规程 (46)7.2 环境保护法规 (47)7.3 废弃电控系统的处理 (49)8. 电控系统维护与保养 (49)8.1 定期维护计划 (51)8.2 保养要点与方法 (52)8.3 清洁与润滑 (53)8.4 安全检查 (54)9. 未来发展趋势与技术展望 (55)9.1 高级驾驶辅助系统 (57)9.2 无人驾驶技术 (58)9.3 高度集成化与智能化 (59)9.4 新能源汽车电控系统的未来发展 (60)1. 新能源汽车电控系统概述新能源汽车电控系统是确保新能源车辆高效、安全运行的核心组成部分。

电动汽车常见故障问题的诊断与维修处理技术摘要：在节能和环境保护意识日益提高的今天，电动汽车在市场上的份额越来越高，在节约能源和保护环境方面发挥了重要的作用。

从目前电动汽车的应用现状来看，电池是其核心部件，同时也是决定其使用性能的关键，因此，做好对其进行维护与保养，可以有效地延长其使用寿命，提升其电池的续航。

在此基础上，本文综述了电动汽车和其内部动力电池的发展状况，探讨了其常见的故障和维护技术，以便为电动车的高效使用提供技术指导。

关键词：电动汽车；常见故障；诊断；维修保养策略1电动汽车常用故障诊断方法1.1经验检测法它是在汽车维修技术的基础上发展起来的，它依赖于对汽车的了解，关注汽车的使用状况，通过直观的感觉来检测故障。

但对电动车而言，它的主要检查内容就是通过对外部故障进行观测，从而有效地识别出线路的工作状态，并根据高温发热、短路、漏电等明显的特点，判断故障原因。

1.2检测诊断法目前所有的电动汽车都配备了相关的测试设备，以便于维护人员对车辆的使用状况进行判断。

一般使用汽车内部的仪器设备，例如耗油仪，油压计，真空计，气缸泄漏检测器等。

当有关人员对仪器的功能有了全面的认识后，可以根据仪器的显示情况来判断故障。

1.3自我诊断法它是通过计算机把车辆和计算机系统相结合，并通过先进的软件来监测车辆的运行状况。

对有关资料进行有效的提取与分析，从而确定问题的性质。

目前，随着网络技术的飞速发展，自动检测器已成为电动车辆的主要故障诊断手段，显示出其显著的电气控制优点，并能有效地提高诊断的准确度。

1.4电脑诊断法本发明采用了一种基于计算机的汽车故障诊断器进行检测，其工作原理类似于自动诊断，都是通过对车辆的状态进行提取，并通过对车辆的数据进行比较和分析，从而确定出问题所在。

其特征在于可以将相关的工作命令发送到车辆控制系统，具有很强的灵活性，可以迅速地找到故障所在，并对其进行初步的自适应和处理。

2电动汽车常见故障问题的诊断2.1电池系统故障根据电动车的特性，其主要失效位置为蓄电池。

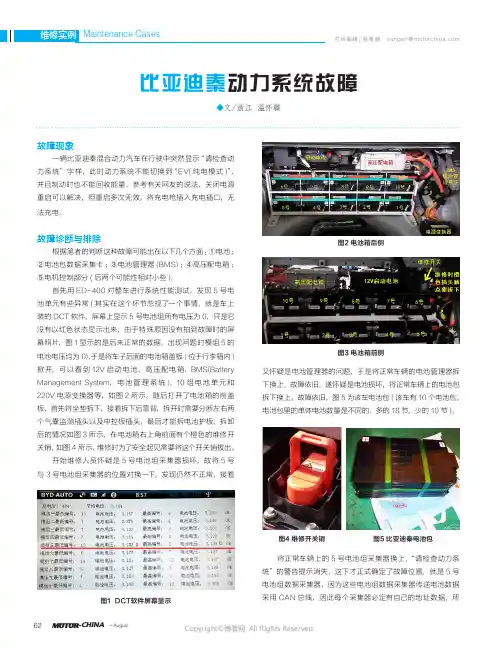

栏目编辑：杨潍赫 *********************62·August-CHINA 图1 DCT软件屏幕显示图2 电池箱后侧图3 电池箱前侧图4 维修开关销图5 比亚迪秦电池包比亚迪秦动力系统故障◆文/浙江 温怀疆故障现象一辆比亚迪秦混合动力汽车在行驶中突然显示“请检查动力系统”字样，此时动力系统不能切换到“EV(纯电模式)”，并且制动时也不能回收能量。

参考有关网友的说法，关闭电源重启可以解决，但重启多次无效，将充电枪插入充电插口，无法充电。

故障诊断与排除根据笔者的判断这种故障可能出在以下几个方面：①电池；②电池包数据采集卡；③电池管理器(BMS)；④高压配电箱；⑤电机控制部分(后两个可能性相对小些)。

首先用ED-400对整车进行系统性能测试，发现5号电池单元有些异常(其实在这个环节忽视了一个事情，就是车上装的DCT 软件，屏幕上显示5号电池组所有电压为0，只是它没有以红色状态显示出来，由于特殊原因没有拍到故障时的屏幕照片，图1显示的是后来正常的数据，出现问题时模组5的电池电压均为0)，于是将车子后面的电池箱盖板(位于行李箱内)掀开，可以看到12V 启动电池、高压配电箱、BMS(Battery Management System，电池管理系统)、10组电池单元和220V 电源变换器等，如图2所示。

随后打开了电池箱的前盖板，首先将坐垫拆下，接着拆下后靠背，拆开时需要分断左右两个气囊监测插头以及中控板插头，最后才能拆电池护板，拆卸后的情况如图3所示，在电池箱右上角前面有个橙色的维修开关销，如图4所示，维修时为了安全起见需要将这个开关销拔出。

开始维修人员怀疑是5号电池组采集器损坏，故将5号与3号电池组采集器的位置对换一下，发现仍然不正常，接着又怀疑是电池管理器的问题，于是将正常车辆的电池管理器拆下换上，故障依旧，遂怀疑是电池损坏，将正常车辆上的电池包拆下换上，故障依旧，图5为该车电池包(该车有10个电池包，电池包里的单体电池数量是不同的，多的18节，少的10节)。

新能源汽车故障诊断与排除方法一、新能源汽车故障诊断流程新能源汽车故障诊断流程可以分为以下几个环节：1. 故障代码读取2. 故障现象描述3. 确认故障区域4. 相关部件检查5. 故障判断6. 排除故障7. 检验调试8. 故障确认下面我们将逐步展开对每个环节的详细描述。

二、新能源汽车故障诊断环节详细描述1. 故障代码读取当新能源汽车出现问题时，第一步需要进行的是故障代码读取。

故障代码读取需要使用汽车诊断仪进行，大部分新能源汽车的故障码为OBD诊断码和CAN总线码。

汽车诊断仪可以通过OBDⅡ诊断接口连接到车辆内部电脑系统上，读取车辆内部的诊断码。

一般来说，当发动机出现故障时，发动机故障灯会亮起，这时候需要使用车载诊断仪器扫描故障代码，并进行分析。

2. 故障现象描述车主需要向技术人员详细描述车辆出现的故障症状，比如哪部分系统出现问题、出现的现象是什么等等。

这些细节可以帮助技术人员更快地判断故障，并找出有效的解决方案。

3. 确认故障区域在确定故障区域时，技术人员需要先了解车辆的电气和机械结构，并理解车辆各个部分之间的关系。

在此基础上，可以对出现问题的区域进行深入检查。

4. 相关部件检查在确定故障区域后，需要对相关部件进行检查。

这包括查看部件是否有断裂、腐蚀或其它损坏情况，并确定部件是否与车辆其它部分连接正常。

部分系统往往需要检查电池、电机、控制器、传感器等相关部件是否正常。

5. 故障判断在检查故障区域的过程中，技术人员需要区分出哪些部件出现了问题，以及造成问题的具体原因。

一般来说，大部分故障可能是由于电路连接不良、元件损坏或程序出错等情况导致的。

6. 排除故障当确认故障原因并找出问题部位后，需要对故障部件进行相应的处理，以便让车辆恢复正常运行。

这包括更换损坏部件、修复故障电路或安装新的程序等等。

7. 检验调试在排除故障后，需要对车辆进行进一步的检验调试，以确保故障已经完全消除。

这包括测试车辆各个部分的功能是否正常，并验证处理结果是否恰当。
