【CN209832072U】一种注浆陶瓷瓶的修口装置【专利】

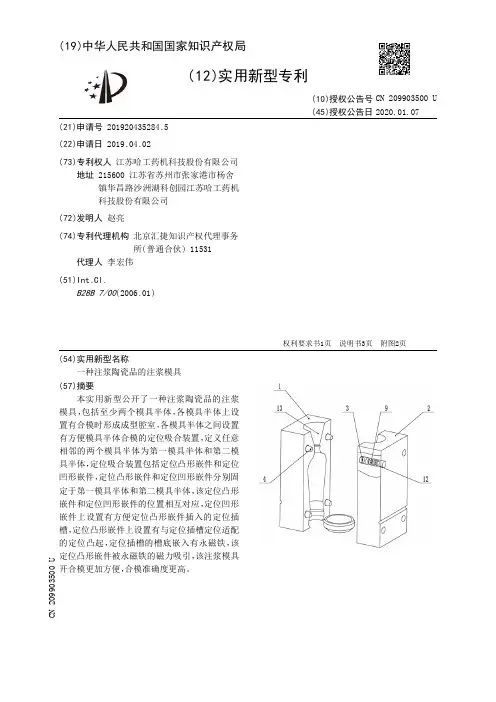

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435284.5(22)申请日 2019.04.02(73)专利权人 江苏哈工药机科技股份有限公司地址 215600 江苏省苏州市张家港市杨舍镇华昌路沙洲湖科创园江苏哈工药机科技股份有限公司(72)发明人 赵亮　(74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 李宏伟(51)Int.Cl.B28B 7/00(2006.01)(54)实用新型名称一种注浆陶瓷品的注浆模具(57)摘要本实用新型公开了一种注浆陶瓷品的注浆模具，包括至少两个模具半体，各模具半体上设置有合模时形成成型腔室，各模具半体之间设置有方便模具半体合模的定位吸合装置，定义任意相邻的两个模具半体为第一模具半体和第二模具半体，定位吸合装置包括定位凸形嵌件和定位凹形嵌件，定位凸形嵌件和定位凹形嵌件分别固定于第一模具半体和第二模具半体，该定位凸形嵌件和定位凹形嵌件的位置相互对应，定位凹形嵌件上设置有方便定位凸形嵌件插入的定位插槽，定位凸形嵌件上设置有与定位插槽定位适配的定位凸起，定位插槽的槽底嵌入有永磁铁，该定位凸形嵌件被永磁铁的磁力吸引，该注浆模具开合模更加方便，合模准确度更高。

权利要求书1页 说明书3页 附图2页CN 209903500 U 2020.01.07C N 209903500U权　利　要　求　书1/1页CN 209903500 U1.一种注浆陶瓷品的注浆模具，包括至少两个模具半体，各模具半体上设置有合模时形成成型腔室，其特征在于：各模具半体之间设置有方便模具半体合模的定位吸合装置，所述定位吸合装置包括定位凸形嵌件和定位凹形嵌件，定义任意相邻的两个模具半体为第一模具半体和第二模具半体，定位凸形嵌件和定位凹形嵌件分别固定于第一模具半体和第二模具半体，该定位凸形嵌件和定位凹形嵌件的位置相互对应，所述定位凹形嵌件上设置有方便定位凸形嵌件插入的定位插槽，定位凸形嵌件上设置有与定位插槽定位适配的定位凸起，所述定位插槽的槽底嵌入有永磁铁，该定位凸形嵌件被永磁铁的磁力吸引。

专利名称：一种陶瓷器具的内注浆装置专利类型：实用新型专利
发明人：柯炯标
申请号：CN201220552947.X
申请日：20121026
公开号：CN202985729U
公开日：
20130612
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种陶瓷器具的内注浆装置，该装置利用巧妙设计的模具和导浆管，将泥浆从坯体中间注入，可消除传统注浆方法在坯体上造成的不平整的表面，还能消除烧制后的陶瓷器具表面上由于传统注浆方法所造成的黑点，使烧成后的陶瓷器具表面光滑完美，而且减少了工序，提高了生产效率。

申请人：柯炯标
地址：521000 广东省潮州市湘桥区怀德柯厝尾43号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922337520.2(22)申请日 2019.12.23(73)专利权人 醴陵创智机械有限公司地址 412200 湖南省株洲市醴陵市阳三石街道玉屏山村钟鼓组(72)发明人 肖信芳　丁进　(74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 黄冠华(51)Int.Cl.B28B 1/26(2006.01)B28B 17/00(2006.01)(54)实用新型名称一种全自动陶瓷注浆机(57)摘要本实用新型公开了一种全自动陶瓷注浆机，包括注浆桶、活动架、限位架、内部板、卡栓架、添加桶、滑槽、挡板、电机、内桶、手柄架、钢珠套、横杆、卡槽和连接柱，所述注浆桶的内部中部连接有内桶，所述内桶的底端两侧设置有活动架，所述活动架的内部安装有限位架，所述活动架的顶端连接有内部板，所述内部板的中部固定有卡栓架。

本实用新型全自动陶瓷注浆机，有效的将卡栓架和内部板活动卡扣在注浆桶之间，对注浆桶和内桶的两侧进行两侧加固，提高内部注浆桶的稳定性，当卡栓架活动安装在注浆桶和内部板之间，卡栓架和内部板活动卡扣在注浆桶之间时，有效的将活动架上的钢珠套紧密贴合，利于内桶后期在注浆桶之间进行活动。

权利要求书1页 说明书3页 附图2页CN 212288046 U 2021.01.05C N 212288046U1.一种全自动陶瓷注浆机，其特征在于，包括注浆桶(1)、活动架(2)、限位架(3)、内部板(4)、卡栓架(5)、添加桶(6)、滑槽(7)、挡板(8)、电机(9)、内桶(10)、手柄架(11)、钢珠套(12)、横杆(13)、卡槽(14)和连接柱(15)，所述注浆桶(1)的内部中部连接有内桶(10)，所述内桶(10)的底端两侧设置有活动架(2)，所述活动架(2)的内部安装有限位架(3)，所述活动架(2)的顶端连接有内部板(4)，所述内部板(4)的中部固定有卡栓架(5)，所述内部板(4)的顶端设置有添加桶(6)，所述添加桶(6)的内部连接有滑槽(7)，所述滑槽(7)的安装有挡板(8)，所述添加桶(6)的内侧设置有电机(9)，所述内桶(10)的底端中部安置有手柄架(11)，所述内桶(10)的底端两侧连接有连接柱(15)，所述连接柱(15)的顶部设置有卡槽(14)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920968876.3(22)申请日 2019.06.26(73)专利权人 景德镇市三雄陶瓷有限公司地址 333400 江西省景德镇市浮梁县景德镇陶瓷科技园唐英大道(72)发明人 陈鹏飞　(74)专利代理机构 南昌卓尔精诚专利代理事务所(普通合伙) 36133代理人 朱乐敏(51)Int.Cl.B28B 13/02(2006.01)(54)实用新型名称一种陶瓷酒瓶自动化生产线注浆装置(57)摘要本实用新型公开了一种陶瓷酒瓶自动化生产线注浆装置，包括滚筒组件、注浆组件、外壳和控制屏，其特征在于：所述外壳上端设置有注浆组件，所述外壳内部设置有滚筒组件，所述外壳底部固定安装有底座，所述外壳正面通过螺钉安装有外盖，所述外盖上设有进料口，所述进料口与浆液箱焊接固定。

本实用新型，通过安装注浆组件可以实现注浆喷嘴的上下移动，即大伺服电机和丝杆控制纵向移动杆上下移动，由于纵向移动杆是限位的只能上下移动，当大伺服电机转动的时候，带动丝杆转动，这时纵向移动杆上下移动，由于横向移动架与纵向移动杆焊接在一起的，横向移动架带动气缸上下移动，从而带动喷嘴上下移动，可以避免气缸的升降距离是固定麻烦。

权利要求书1页 说明书3页 附图2页CN 210525453 U 2020.05.15C N 210525453U1.一种陶瓷酒瓶自动化生产线注浆装置，包括滚筒组件（3）、注浆组件（2）、外壳（5）和控制屏（4），其特征在于：所述外壳（5）上端设置有注浆组件（2），所述外壳（5）内部设置有滚筒组件（3），所述外壳（5）底部固定安装有底座（6），所述外壳（5）正面通过螺钉安装有外盖（7），所述外盖（7）上设有进料口（27），所述进料口（27）与浆液箱（20）焊接固定，所述外盖（7）一侧固定设置有控制屏（4），所述注浆组件（2）上固定安装有气缸（9），所述气缸（9）下端固定安装有固定块（8），所述固定块（8）上插入有喷嘴（10），所述喷嘴（10）穿过固定块（8）至固定块（8）外部。
