风力发电构造及原理
风力发电是一种利用风能将风轮转动，进而驱动发电机产生电能的方法。
风力发电主要由以下几个构造组成：
1. 风轮：也称风能转换装置，是将风能转化为机械能的装置。
风轮通常由多个叶片组成，具有较大的面积，可以更好地捕获风能。
风轮形状一般为高度弯曲的螺旋状，以提高风能转换效率。
2. 风轮轴：连接风轮和发电机的轴道，负责传递风能转换的机械能。
3. 发电机：将机械能转化为电能的装置。
当风轮转动时，风轮轴会带动发电机转动，发电机中的磁场和线圈之间的相对运动产生电流，从而产生电能。
4. 控制系统：用于监测和调节风力发电机组的运行状态。
控制系统能够根据风速和发电机负荷情况，自动调整风轮的转速和方向，以确保风力发电机组的安全运行和发电效率。
风力发电的原理是通过将风能转化为机械能，再将机械能转化为电能。
当风流通过风轮时，风轮会受到风力的作用而旋转。
风轮上的叶片被风力推动，使得整个风轮转动。
风轮转动的机械能通过风轮轴传递给发电机，发电机将机械能转化为电能。
发电机通过磁场和线圈之间的相对运动产生交流电，经过整流等处理后，最终输出为可用的电能。

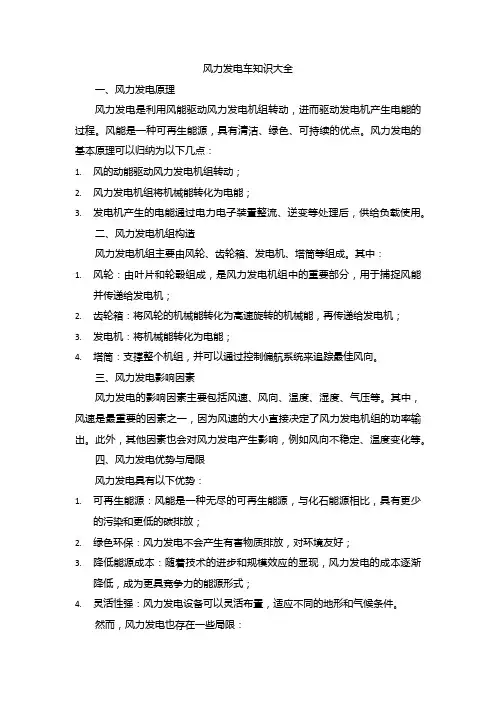

风力发电车知识大全一、风力发电原理风力发电是利用风能驱动风力发电机组转动，进而驱动发电机产生电能的过程。
风能是一种可再生能源，具有清洁、绿色、可持续的优点。
风力发电的基本原理可以归纳为以下几点：1.风的动能驱动风力发电机组转动；2.风力发电机组将机械能转化为电能；3.发电机产生的电能通过电力电子装置整流、逆变等处理后，供给负载使用。
二、风力发电机组构造风力发电机组主要由风轮、齿轮箱、发电机、塔筒等组成。
其中：1.风轮：由叶片和轮毂组成，是风力发电机组中的重要部分，用于捕捉风能并传递给发电机；2.齿轮箱：将风轮的机械能转化为高速旋转的机械能，再传递给发电机；3.发电机：将机械能转化为电能；4.塔筒：支撑整个机组，并可以通过控制偏航系统来追踪最佳风向。
三、风力发电影响因素风力发电的影响因素主要包括风速、风向、温度、湿度、气压等。
其中，风速是最重要的因素之一，因为风速的大小直接决定了风力发电机组的功率输出。
此外，其他因素也会对风力发电产生影响，例如风向不稳定、温度变化等。
四、风力发电优势与局限风力发电具有以下优势：1.可再生能源：风能是一种无尽的可再生能源，与化石能源相比，具有更少的污染和更低的碳排放；2.绿色环保：风力发电不会产生有害物质排放，对环境友好；3.降低能源成本：随着技术的进步和规模效应的显现，风力发电的成本逐渐降低，成为更具竞争力的能源形式；4.灵活性强：风力发电设备可以灵活布置，适应不同的地形和气候条件。
然而，风力发电也存在一些局限：1.风速不稳定：风速的不稳定导致风力发电的电力输出波动较大，对电网稳定运行带来一定挑战；2.地理位置限制：适合建设风力发电的地理位置需要一定的资源条件，如丰富的风能资源和合适的地理环境；3.初始投资成本高：建设风力发电站需要较大的资金投入，包括设备购置、安装、运输等费用。
五、风力发电发展现状与趋势近年来，全球风力发电发展迅速，特别是在欧美国家，风电已成为重要的能源形式之一。
风力发电的基本原理概述风力发电是一种利用风能转换成电能的可再生能源技术。
它通过捕捉风力和驱动涡轮机，将机械能转换为电能。
风力发电是一种清洁、环保和可持续发展的能源选择，具有广阔的应用前景。
这篇文章将详细介绍风力发电的基本原理及其工作过程。
风力发电的基本原理风力发电利用风的动能转换为机械能，然后再转换为电能。
其基本原理如下： 1. 风力捕捉：风力发电依赖于风的存在。
当气流中的风速超过一定阈值时，风能可以被有效地捕捉。
通常在具有较高平均风速的地区布置风力发电机组或风力发电场。
2. 涡轮机驱动：国际上广泛应用的风力发电机组主要是利用涡轮机来收集风能。
涡轮机内部包含多个叶片，当风力吹向涡轮机时，叶片被迫转动。
3. 机械能转化：涡轮机转动带动发电机转子转动。
这种机械转换过程将风能转化为机械能，使发电机内部的转子产生旋转。
4. 电能产生：转子旋转会激发发电机内部的磁场，产生感应电流。
通过电磁感应原理，机械能转化为电能。
最终，通过变压器将发电机产生的低电压输送到变电站，并转变为高电压以便输送到电网。
风力发电的工作过程风力发电的工作过程包括以下几个主要步骤：步骤1：风的捕捉风力发电需要选择具有足够风资源的地点进行建设。
通常在海岸线、高山地带或平坦的荒野地区设置风力发电场。
这些地区的风速相对较高，能够为发电机组提供足够的风能。
风力发电机组的数量和布局应该考虑到地形、风向和地表覆盖情况等因素。
步骤2：风能转换当风的速度达到一定阈值时，涡轮机内的叶片就会开始旋转，进而转动涡轮机。
涡轮机通常采用水平轴或垂直轴设计。
水平轴涡轮机是目前应用最广的设计，其中叶片垂直于地面，通过主轴连接到发电机。
叶片的数量和大小根据风场设计和风速变化情况进行确定。
步骤3：机械能转化涡轮机转动带动发电机转子转动，机械能转化为电能。
发电机内部的转子由电磁铁芯、线圈和永磁体组成。
当转子旋转时，它将产生电磁感应，使得线圈中的电流产生变化。
这个电流通过导线传输到变压器。
风力发电机组构造及工作原理风力发电机是一种利用风能转化为电能的装置，它在现代可再生能源领域起着重要的作用。
本文将详细介绍风力发电机的构造以及其工作原理。
一、构造风力发电机由以下几个主要部件组成：1. 风轮/叶片：风轮是风力发电机的核心部件，通常由三个或更多的叶片组成。
这些叶片通过捕捉到的风能转化为机械能。
2. 主轴和发电机：主轴将风轮的旋转运动转变为发电机的旋转运动。
发电机通过旋转运动将机械能转化为电能。
3. 塔架：塔架是支撑风力发电机的结构，通常由钢铁或混凝土建造而成。
塔架的高度取决于风力发电机的设计和布置。
4. 控制系统：控制系统负责监测和调节风力发电机的运行。
它可以根据风速和电网需求来调整发电机的负载和转速。
二、工作原理风力发电机的工作原理可以分为以下几个步骤：1. 捕捉风能：当风吹过风轮时，风轮的叶片会受到风力的作用而旋转。
风轮的设计使得风能尽可能地转化为机械能。
2. 传输机械能：通过主轴，机械能从风轮传输到发电机。
主轴的旋转使发电机内部的线圈和磁场相互作用，产生感应电流。
3. 转化为电能：感应电流通过电路传输到变流器或逆变器，进一步将其转换为适合电网输入的交流电能。
4. 电网连接：通过输电线路，发电机产生的电能连接到电网中，为用户供电。
控制系统负责监测电网的需求，并调整发电机的负载和转速。
三、优势和挑战风力发电机有许多优势，包括：1. 可再生能源：风能是一种可再生能源，与化石燃料相比无排放，对环境友好。
2. 多样化的规模：风力发电机可以根据需求进行大规模或小规模的布置，适用于不同地理区域和用途。
然而，风力发电机也面临一些挑战：1. 依赖风能：风力发电机需要稳定的风能才能运行，因此在风量不稳定的地区可能发电效率较低。
2. 空间需求：风力发电机需要一定的空间来布置，这在有限的城市环境中可能存在限制。
结论风力发电机是一种重要的可再生能源装置，利用风能转化为电能。
通过了解其构造和工作原理，我们可以更好地理解风力发电机的运行原理。
风力发电机的构造及工作原理_风能发电的原理风力发电机是很多人都熟悉的发电机种类，但是大多数的人不清楚风力发电机是如何发电的。
下面一起来看看小编为大家整理的风力发电机的构造及工作原理，欢迎阅读，仅供参考。
风力发电机结构机舱：机舱包容着风力发电机的关键设备，包括齿轮箱、发电机。
维护人员可以通过风力发电机塔进入机舱。
机舱左端是风力发电机转子，即转子叶片及轴。
转子叶片：捉获风，并将风力传送到转子轴心。
现代600千瓦风力发电机上，每个转子叶片的测量长度大约为20米，而且被设计得很象飞机的机翼。
轴心：转子轴心附着在风力发电机的低速轴上。
低速轴：风力发电机的低速轴将转子轴心与齿轮箱连接在一起。
在现代600千瓦风力发电机上，转子转速相当慢，大约为19至30转每分钟。
轴中有用于液压系统的导管，来激发空气动力闸的运行。
齿轮箱：齿轮箱左边是低速轴，它可以将高速轴的转速提高至低速轴的50倍。
高速轴及其机械闸：高速轴以1500转每分钟运转，并驱动发电机。
它装备有紧急机械闸，用于空气动力闸失效时，或风力发电机被维修时。
发电机：通常被称为感应电机或异步发电机。
在现代风力发电机上，最大电力输出通常为500至1500千瓦。
偏航装置：借助电动机转动机舱，以使转子正对着风。
偏航装置由电子控制器操作，电子控制器可以通过风向标来感觉风向。
通常，在风改变其方向时，风力发电机一次只会偏转几度。
电子控制器：包含一台不断监控风力发电机状态的计算机，并控制偏航装置。
为防止任何故障(即齿轮箱或发电机的过热)，该控制器可以自动停止风力发电机的转动，并通过电话调制解调器来呼叫风力发电机操作员。
液压系统：用于重置风力发电机的空气动力闸。
冷却元件：包含一个风扇，用于冷却发电机。
此外，它包含一个油冷却元件，用于冷却齿轮箱内的油。
一些风力发电机具有水冷发电机。
塔：风力发电机塔载有机舱及转子。
通常高的塔具有优势，因为离地面越高，风速越大。
现代600千瓦风汽轮机的塔高为40至60米。

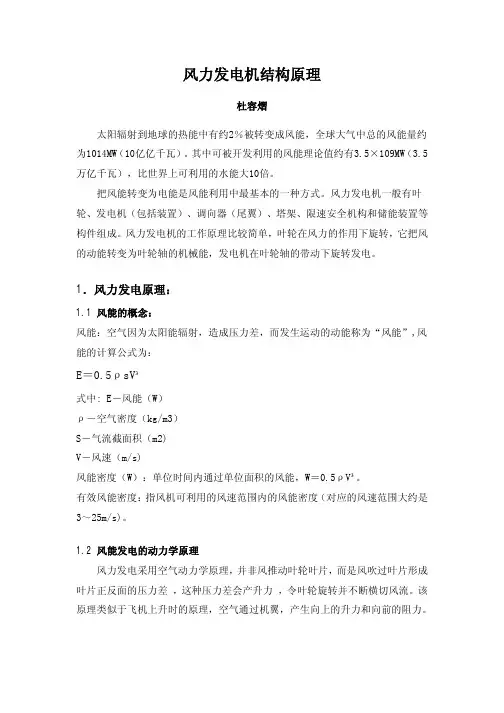

风力发电机结构原理杜容熠太阳辐射到地球的热能中有约2％被转变成风能，全球大气中总的风能量约为1014MW（10亿亿千瓦）。
其中可被开发利用的风能理论值约有3.5×109MW（3.5万亿千瓦），比世界上可利用的水能大10倍。
把风能转变为电能是风能利用中最基本的一种方式。
风力发电机一般有叶轮、发电机（包括装置）、调向器（尾翼）、塔架、限速安全机构和储能装置等构件组成。
风力发电机的工作原理比较简单，叶轮在风力的作用下旋转，它把风的动能转变为叶轮轴的机械能，发电机在叶轮轴的带动下旋转发电。
1．风力发电原理：1.1 风能的概念：风能：空气因为太阳能辐射，造成压力差，而发生运动的动能称为“风能”,风能的计算公式为：E＝0.5ρsV³式中: E－风能（W）ρ－空气密度（kg/m3）S－气流截面积（m2)V－风速（m/s)风能密度（W）：单位时间内通过单位面积的风能，W＝0.5ρV³。
有效风能密度：指风机可利用的风速范围内的风能密度（对应的风速范围大约是3～25m/s)。
1.2 风能发电的动力学原理风力发电采用空气动力学原理，并非风推动叶轮叶片，而是风吹过叶片形成叶片正反面的压力差，这种压力差会产升力，令叶轮旋转并不断横切风流。
该原理类似于飞机上升时的原理，空气通过机翼，产生向上的升力和向前的阻力。
如果将一块薄板放在气流中，则在沿气流方向将产生一正面阻力F D和一垂直于气流方向的升力F L其值分别由下式确定L：F D=0.5CdρSV2F L=0.5C LρSV2式中：CD－阻力系数C－升力系数L S－薄板的面积ρ－空气的密度阻力型叶轮V －气流速度如果把薄片当作叶片，将其装在轮毂上组成叶轮，那么风的作用力旋转中心线就会使叶轮转动。
由作用于叶片上的阻力FD而使其转动的叶轮，称为阻力型叶轮；而由升力FL而使其转动的叶轮，称为升力型叶轮。
目前为止现代风力机绝大多数采用升力型叶轮。
2．风力发电机的组成部分及特点：2.1 叶轮叶轮是将风能转化为动能的机构，风力带动风车叶片旋转，再通过齿轮箱将旋转的速度提升，来促使发电机发电。

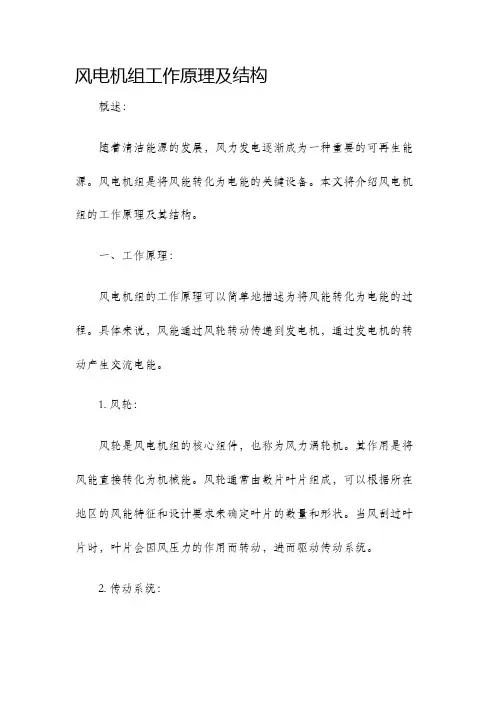

风电机组工作原理及结构
概述：
随着清洁能源的发展，风力发电逐渐成为一种重要的可再生能源。
风电机组是将风能转化为电能的关键设备。
本文将介绍风电机组的工作原理及其结构。
一、工作原理：
风电机组的工作原理可以简单地描述为将风能转化为电能的过程。
具体来说，风能通过风轮转动传递到发电机，通过发电机的转动产生交流电能。
1. 风轮：
风轮是风电机组的核心组件，也称为风力涡轮机。
其作用是将风能直接转化为机械能。
风轮通常由数片叶片组成，可以根据所在地区的风能特征和设计要求来确定叶片的数量和形状。
当风刮过叶片时，叶片会因风压力的作用而转动，进而驱动传动系统。
2. 传动系统：
传动系统是连接风轮和发电机的重要部分。
其作用是将风轮产生的转动力矩转化为转速和转向适合于发电机的机械能。
传动系统通常包括齿轮箱、扭矩支撑装置等。
齿轮箱由一组齿轮组成，通过合理设置齿轮的大小和布局，可以实现风轮与发电机之间的匹配。
3. 发电机：
发电机是将机械能转化为电能的关键组件。
风电机组中常用的发电机有同步发电机和异步发电机两种。
- 同步发电机采用恒速运行，其转速与电网的基准频率一致。
因此，在风速变化时，需要通过调节传动系统来保持发电机的转速恒定。
同步发电机具有较高的效率和较好的稳定性，但需要额外的调速系统来控制电流输出。
- 异步发电机通过变频器控制转速，可以实现风速变化时的自动调节。
它具有较低的成本和较好的适应性，但在部分负载或低负载情况下，效率较低。
二、结构：。

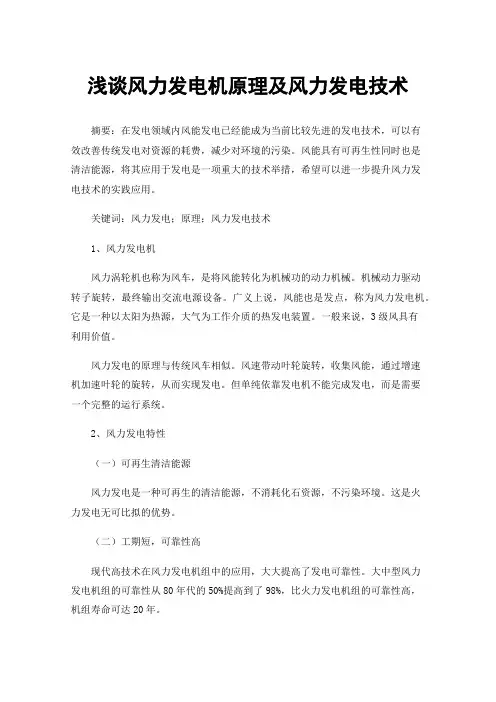

浅谈风力发电机原理及风力发电技术摘要：在发电领域内风能发电已经能成为当前比较先进的发电技术，可以有效改善传统发电对资源的耗费，减少对环境的污染。
风能具有可再生性同时也是清洁能源，将其应用于发电是一项重大的技术举措，希望可以进一步提升风力发电技术的实践应用。
关键词：风力发电；原理；风力发电技术1、风力发电机风力涡轮机也称为风车，是将风能转化为机械功的动力机械。
机械动力驱动转子旋转，最终输出交流电源设备。
广义上说，风能也是发点，称为风力发电机。
它是一种以太阳为热源，大气为工作介质的热发电装置。
一般来说，3级风具有利用价值。
风力发电的原理与传统风车相似。
风速带动叶轮旋转，收集风能，通过增速机加速叶轮的旋转，从而实现发电。
但单纯依靠发电机不能完成发电，而是需要一个完整的运行系统。
2、风力发电特性（一）可再生清洁能源风力发电是一种可再生的清洁能源，不消耗化石资源，不污染环境。
这是火力发电无可比拟的优势。
（二）工期短，可靠性高现代高技术在风力发电机组中的应用，大大提高了发电可靠性。
大中型风力发电机组的可靠性从80年代的50%提高到了98%，比火力发电机组的可靠性高，机组寿命可达20年。
（三）成本低，实际面积小。
从国外风电场的角度来看，风力单位千瓦成本和单位电能价格均低于火力发电，比常规发电更具竞争力。
由于国外大中型风力发电机的引入，我国的成本和电价都比火力发电机组要高。
但随着大中型风力发电机组的国产化和产业化，风力发电的成本和电价在不久的将来将低于火电厂的成本和电价。
火力发电厂、监测站、变电所等建筑物仅占火电厂土地的1%，其他地点还可用于农业、畜牧业和渔业。
（四）简单的运行维护和发电的多样化发电。
现代大中型风力发电机组自动化水平高。
他们可以在无人值守的情况下正常工作。
它们只需要进行定期检修，因此不存在火电检修问题。
风力发电不仅可以并网，还可以与柴油发电、太阳能发电、水电机组等其他能源形成互补系统，也可以独立运行。
电气工程新技术专题题目：风力发电机组基本结构与工作原理及其控制技术专业：电气工程及其自动化班级：*********姓名：*********学号：*********指导老师：*********本周的电气工程新技术专题中，主要讲解了一些关于风力发电机组的基本姐与工作原理方面的知识，使我们对此有了初步的认识，下面我将简单叙述一下我对风力发电机的了解。
风力发电机是将风能转换为机械功的动力机械，又称风车。
广义的说，它是一种以太阳微热源，以大气为工作介质的热能利用发电机。
风力发电机利用的是自然能源，相对柴油发电要好得多。
但若应急来用的话还是不如柴油发电机。
风力发电不可视为备用电源，但是却可以长期利用。
一、风力发电机的基本结构风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。
各主要组成部分功能简述如下：（1）叶片叶片是吸收风能的单元，用于将空气的动能转换为叶轮转动的机械能。
（2）变浆系统变浆系统通过改变叶片的桨距角，使叶片在不同风速时处于最佳的吸收风能的状态，当风速超过切出风速时，使叶片顺桨刹车。
（3）齿轮箱齿轮箱是将风轮在风力作用下所产生的动力传递给发电机，并使其得到相应的转速。
（4）发电机发电机是将叶轮转动的机械动能转换为电能的部件。
转子与变频器连接，可向转子回路提供可调频率的电压，输出转速可以在同步转速±30%范围内调节。
（5）偏航系统偏航系统采用主动对风齿轮驱动形式，与控制系统相配合，使叶轮始终处于迎风状态，充分利用风能，提高发电效率。
同时提供必要的锁紧力矩，以保障机组安全运行。
（6）轮毂系统轮毂的作用是将叶片固定在一起，并且承受叶片上传递的各种载荷，然后传递到发电机转动轴上。
轮毂结构是3个放射形喇叭口拟合在一起的。
（7）底座总成底座总成主要有底座、下平台总成、内平台总成、机舱梯子等组成。
通过偏航轴承与塔架相连，并通过偏航系统带动机舱总成、发电机总成、变浆系统总成。
