数控线切割习题库

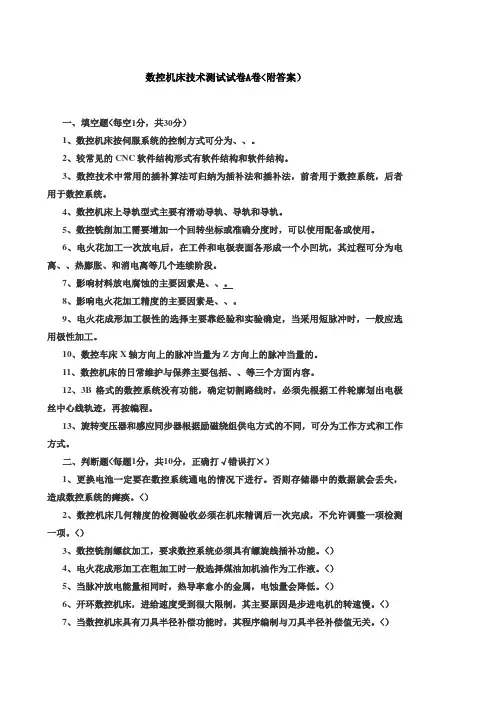

数控机床技术测试试卷A卷＜附答案）一、填空题＜每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X轴方向上的脉冲当量为Z 方向上的脉冲当量的11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

<)7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

<)8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<)9、M08指令功能在程序段运动结束后开始。

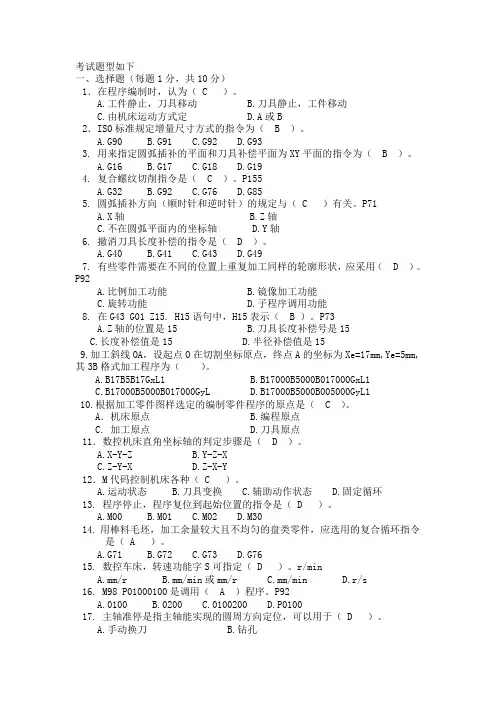

考试题型如下一、选择题（每题1分，共10分）1．在程序编制时，认为（ C ）。

A.工件静止，刀具移动B.刀具静止，工件移动C.由机床运动方式定D.A或B2．ISO标准规定增量尺寸方式的指令为（ B ）。

A.G90B.G91C.G92D.G933. 用来指定圆弧插补的平面和刀具补偿平面为XY平面的指令为（ B ）。

A.G16B.G17C.G18D.G194. 复合螺纹切削指令是（ C ）。

P155A.G32B.G92C.G76D.G855. 圆弧插补方向（顺时针和逆时针）的规定与（ C ）有关。

P71A.X轴B.Z轴C.不在圆弧平面内的坐标轴D.Y轴6. 撤消刀具长度补偿的指令是（ D ）。

A.G40B.G41C.G43D.G497. 有些零件需要在不同的位置上重复加工同样的轮廓形状，应采用（ D ）。

P92A.比例加工功能B.镜像加工功能C.旋转功能D.子程序调用功能8. 在G43 G01 Z15. H15语句中，H15表示（ B ）。

P73A.Z轴的位置是15B.刀具长度补偿号是15C.长度补偿值是15D.半径补偿值是159.加工斜线OA，设起点O在切割坐标原点，终点A的坐标为Xe=17mm,Ye=5mm,其3B格式加工程序为（）。

A.B17B5B17GxL1B.B17000B5000B017000GxL1C.B17000B5000B017000GyLD.B17000B5000B005000GyL110.根据加工零件图样选定的编制零件程序的原点是（ C ）。

A．机床原点 B.编程原点C. 加工原点D.刀具原点11．数控机床直角坐标轴的判定步骤是（ D ）。

A.X-Y-ZB.Y-Z-XC.Z-Y-XD.Z-X-Y12．M代码控制机床各种（ C ）。

A.运动状态B.刀具变换C.辅助动作状态D.固定循环13. 程序停止，程序复位到起始位置的指令是（ D ）。

A.M00B.M01C.M02D.M3014.用棒料毛坯，加工余量较大且不均匀的盘类零件，应选用的复合循环指令是（ A ）。

《数控特种加工技术》期末复习卷(1：5）（适用班级：技师数控0601、0602、0801、0802班）一、判断题：（正确打√,错误打×,每题1分,13分）1、目前线切割加工时应用较普遍的工作液是煤油.(√）2、在型号为DK7632的数控电火花线切割机床中,D表示电加工机床。

（√)3、线切割机床通常分为两大类,一类是快走丝，另一类是慢走丝。

(√）4、电火花加工是大量的微小放电痕迹逐渐积累而成的去除金属的加工方式.(√)5、快走丝切割机床上丝过程中要打开上丝电机启停开关的目的是防止电极丝打折，保证电极丝有均匀的张力。

（√）6、电火花加工时通常采用石墨作为精加工电极。

（×）7、若加工深10mm的孔，则意味着加工到终点时电极底面与工件上表面相距10mm（×）8、电火花加工中精加工的喷油压力尽可能小，这样有利于覆盖效应的产生，从而减少电极的损耗。

(√）9、快走丝线切割加工中电极丝的运丝速度越快越好。

(×）10、快走丝线切割加工中，工件的表面往往出现黑白相间的条纹（√)11、在用校正器校正电极丝时，电极丝应该运转，放电。

（×)12、在切割一直径为100mm的圆孔时，往往将穿孔丝的位置放在圆心。

(×)13、为了提高加工的精度和表面粗糙度,慢走丝线切割常常采用多次切割的方法（√）14、圆柱形状的电极易加工易校正.（×）15、电极冲油孔的直径可以根据需要设计的较大,但前提是要保证排屑好。

（×）16、电解加工是利用金属在电解液中“电化学阳极溶解”来将工件成型的。

(√）17、电铸具有良好的复制精度，但机械性能较差（×）18、电解磨削是一种复合加工，但材料的去除主要还是靠电解加工。

(√）19、电子束加工主要用于打孔，焊接等热加工方面，离子束加工主要用于离子刻铭、离子镀膜和离子注入等加工。

（√）20、特种加工最大的特点是“以柔克刚"加工时工具硬度可以低于被加工材料的硬度(√） 21、3B 代码编程法是最先进的电火花线切割编程方法.（× )22、电火花线切割加工英文缩写为EDM.（× ）23、线切割加工的加工速度通常用min 2mm 来表示。

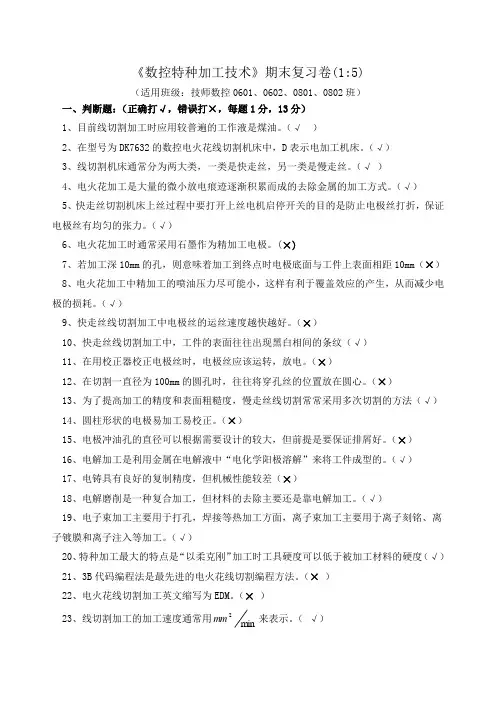

《数控特种加工技术》期末复习卷(1:5)（适用班级：技师数控0601、0602、0801、0802班）一、判断题：（正确打√，错误打×，每题1分，13分）1、目前线切割加工时应用较普遍的工作液是煤油。

（√）2、在型号为DK7632的数控电火花线切割机床中，D表示电加工机床。

（√）3、线切割机床通常分为两大类，一类是快走丝，另一类是慢走丝。

（√）4、电火花加工是大量的微小放电痕迹逐渐积累而成的去除金属的加工方式。

（√）5、快走丝切割机床上丝过程中要打开上丝电机启停开关的目的是防止电极丝打折，保证电极丝有均匀的张力。

（√）6、电火花加工时通常采用石墨作为精加工电极。

(×)7、若加工深10mm的孔，则意味着加工到终点时电极底面与工件上表面相距10mm （×）8、电火花加工中精加工的喷油压力尽可能小，这样有利于覆盖效应的产生，从而减少电极的损耗。

（√）9、快走丝线切割加工中电极丝的运丝速度越快越好。

（×）10、快走丝线切割加工中，工件的表面往往出现黑白相间的条纹（√）11、在用校正器校正电极丝时，电极丝应该运转，放电。

（×）12、在切割一直径为100mm的圆孔时，往往将穿孔丝的位置放在圆心。

（×）13、为了提高加工的精度和表面粗糙度，慢走丝线切割常常采用多次切割的方法（√）14、圆柱形状的电极易加工易校正。

（×）15、电极冲油孔的直径可以根据需要设计的较大，但前提是要保证排屑好。

（×）16、电解加工是利用金属在电解液中“电化学阳极溶解”来将工件成型的。

（√）17、电铸具有良好的复制精度，但机械性能较差（×）18、电解磨削是一种复合加工，但材料的去除主要还是靠电解加工。

（√）19、电子束加工主要用于打孔，焊接等热加工方面，离子束加工主要用于离子刻铭、离子镀膜和离子注入等加工。

（√）20、特种加工最大的特点是“以柔克刚”加工时工具硬度可以低于被加工材料的硬度（√）21、3B代码编程法是最先进的电火花线切割编程方法。

《数控编程及操作》习题及答案数控综合试题库一填空题1．数控系统的发展方向将紧紧围绕着性能、价格和可靠性三大因素进行。

2．加工中心按主轴在空间所处的状态可以分为立式、卧式和复合式。

3．数控机床的导轨主要有滑动、滚动、静压三种。

4．数控机床的类别大致有开环、闭环、半闭环。

5．按车床主轴位置分为立式和卧式。

6．世界上第一台数控机床是 1952 年 PARSONS公司与麻省理工学院合作研究的三坐标数控铣床。

7．数控电加工机床主要类型有点火花成型和线切割机床。

8．铣削各种允许条件下，应尽量选择直径较大的铣刀，尽量选择刀刃较短的铣刀。

9．合适加工中心的零件形状有平面、曲面、孔、槽等。

10．数控加工程序的定义是按规定格式描述零件几何形状和加工工艺的数控指令集。

11．常用夹具类型有通用、专用、组合。

13．基点是构成轮廓的不同几何素线的交点或切点。

14．加工程序单主要由程序体和注释两大部分构成。

15．自动编程又称为计算机辅助编程。

其定义是：利用计算机和相应的前置、后置处理程序对零件进行处理，以得到加工程序单和数控穿孔的一种编程方法。

16.按铣刀形状分有盘铣刀、圆柱铣刀、成形铣刀、鼓形刀铣17．按走丝快慢，数控线切割机床可以分为快走丝和慢走丝。

18．数控机床实现插补运算较为成熟并得到广泛应用的是直线插补和圆弧插补。

18．穿孔带是数控机床的一种控制介质，国际上通用标准是ISO 和EIA 两种，我国采用的标准是I SO。

19．自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以自动编程语言为基础的自动编程方法和以计算机绘图语言为基础的自动编程方法。

20．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。

按控制方式又可分为开环、闭环和半闭环控制等21．对刀点既是程序的起点，也是程序的终点。

为了提高零件的加工精度，对刀点应尽量选在零件的设计基准或工艺基准上。

22．在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。

数控机床技术测试试卷A卷<附答案）一、填空题<每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<）3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<）4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<）6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

<）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

<）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。

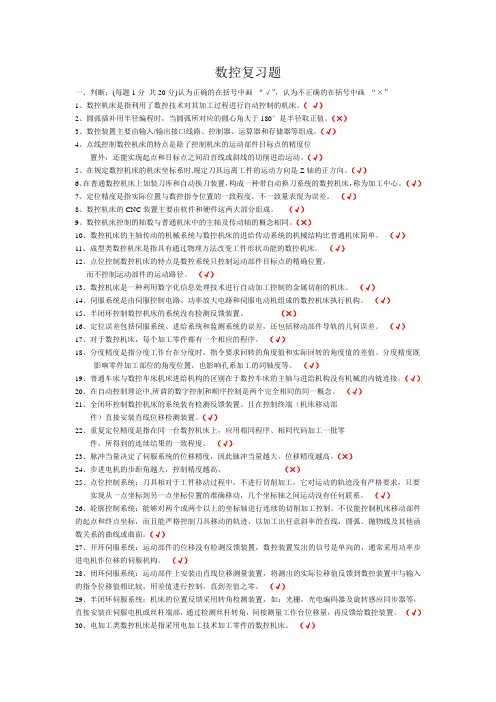

数控复习题一、判断：(每题1分共20分)认为正确的在括号中画“√”，认为不正确的在括号中画“×”1、数控机床是指利用了数控技术对其加工过程进行自动控制的机床。

（√）2、圆弧插补用半径编程时，当圆弧所对应的圆心角大于180°是半径取正值。

（×）3、数控装置主要由输入/输出接口线路、控制器、运算器和存储器等组成。

（√）4、点线控制数控机床的特点是除了控制机床的运动部件目标点的精度位置外，还能实现起点和目标点之间沿直线或斜线的切削进给运动。

（√）5、在规定数控机床的机床坐标系时,规定刀具远离工件的运动方向是Z轴的正方向。

（√）6、在普通数控机床上加装刀库和自动换刀装置，构成一种带自动换刀系统的数控机床，称为加工中心。

（√）7、定位精度是指实际位置与数控指令位置的一致程度，不一致量表现为误差。

（√）8、数控机床的CNC装置主要由软件和硬件这两大部分组成。

（√）9、数控机床控制的轴数与普通机床中的主轴及传动轴的概念相同。

（×）10、数控机床的主轴传动的机械系统与数控机床的进给传动系统的机械结构比普通机床简单。

（√）11、成型类数控机床是指具有通过物理方法改变工件形状功能的数控机床。

（√）12、点位控制数控机床的特点是数控系统只控制运动部件目标点的精确位置，而不控制运动部件的运动路径。

（√）13、数控机床是一种利用数字化信息处理技术进行自动加工控制的金属切削的机床。

（√）14、伺服系统是由伺服控制电路、功率放大电路和伺服电动机组成的数控机床执行机构。

（√）15、半闭环控制数控机床的系统没有检测反馈装置。

（×）16、定位误差包括伺服系统、进给系统和监测系统的误差，还包括移动部件导轨的几何误差。

（√）17、对于数控机床，每个加工零件都有一个相应的程序。

（√）18、分度精度是指分度工作台在分度时，指令要求回转的角度值和实际回转的角度值的差值。

分度精度既影响零件加工部位的角度位置，也影响孔系加工的同轴度等。

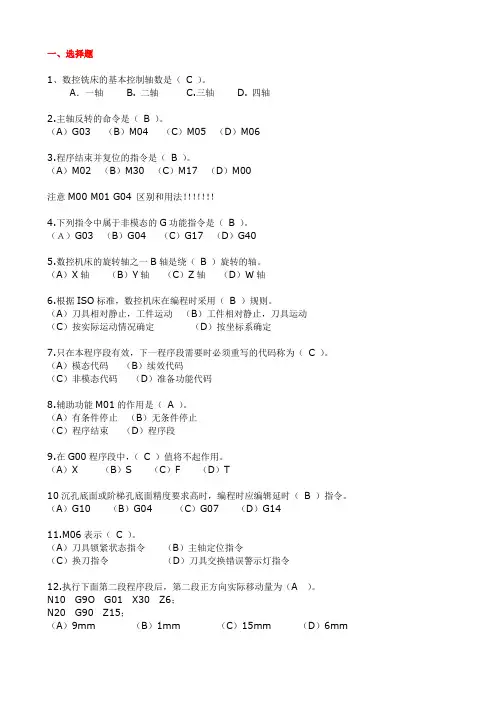

一、选择题1、数控铣床的基本控制轴数是（C ）。

A．一轴 B. 二轴 C.三轴 D. 四轴2.主轴反转的命令是（B ）。

（A）G03 （B）M04 （C）M05 （D）M063.程序结束并复位的指令是（B ）。

（A）M02 （B）M30 （C）M17 （D）M00注意M00 M01 G04 区别和用法！！！！！！！4.下列指令中属于非模态的G功能指令是（B ）。

（Ａ）G03 （B）G04 （C）G17 （D）G405.数控机床的旋转轴之一B轴是绕（B ）旋转的轴。

（A）X轴（B）Y轴（C）Z轴（D）W轴6.根据ISO标准，数控机床在编程时采用（B ）规则。

（A）刀具相对静止，工件运动（B）工件相对静止，刀具运动（C）按实际运动情况确定（D）按坐标系确定7.只在本程序段有效，下一程序段需要时必须重写的代码称为（C ）。

（A）模态代码（B）续效代码（C）非模态代码（D）准备功能代码8.辅助功能M01的作用是（A ）。

（A）有条件停止（B）无条件停止（C）程序结束（D）程序段9.在G00程序段中，（C ）值将不起作用。

（A）X （B）S （C）F （D）T10沉孔底面或阶梯孔底面精度要求高时，编程时应编辑延时（B ）指令。

（A）G10 （B）G04 （C）G07 （D）G1411.M06表示（C ）。

（A）刀具锁紧状态指令（B）主轴定位指令（C）换刀指令（D）刀具交换错误警示灯指令12.执行下面第二段程序段后，第二段正方向实际移动量为（A ）。

N10 G9O G01 X30 Z6；N20 G90 Z15；（A）9mm （B）1mm （C）15mm （D）6mm13.G00的指令移动速度值是（A ）。

（A）机床参数指定（B）数控程序指定（C）操作面板指定（D）操作人员14.在进行圆弧插补时，若采用半经编程，当半径取正值时刀具移动角应（B ）。

（Ａ）大于等于180o （B）小于等于180 o（C）等于180 o （D）大于180 o15.在数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行粗、精加工时，还可进行加工余量的补偿，设刀具半径为r，精加工时半径方向余量为△，则最后一次粗加工走刀的半径补偿量为（ C ）。

一、选择题第一章1.数控机床按运动控制方式分类，可分为点位控制数控机床、直线控制数控机床和轮廓控制数控机床。

2.数控系统中的CNC的中文含义是_计算机数字控制_。

3.数控机床大体由输入输出装置、数控装置、伺服驱动装置、辅助控制装置测量反馈装置和机床本体组成。

4.数控机床是用数字化代码来控制_刀具和工件_的相对运动，从而完成零件的加工。

5.列举两个数控特种加工机床，如_数控电火花成形机床_、_火焰切割机_。

数控激光切割机床，数控线切割机床6.按照机床运动的控制轨迹分类，加工中心属于_轮廓控制_的数控机床。

第三章7.数控机床实现插补运算广泛应用的是直线插补和圆弧插补。

8.所谓插补就是在已知特征点之间插入一些中间点的过程，换言之，就是“数据点的密化”过程。

9.平面轮廓加工属于两轴加工方式。

10.沿刀具前进方向观察，刀具偏在工件轮廓的左边是G41 指令，刀具偏在工件轮廓的右边是G42 指令，刀具中心轨迹和编程轨迹生重合是G40指令。

11．刀具半径补偿的建立与取消都须在G00或G01指令下进行。

12.数控车床的刀具补偿分为两种情况，即刀具的位置补偿和刀尖_半径_补偿。

13.数控车床中的G41／G42是对刀具的__半径_进行补偿。

14.逐点比较法的四个节拍分别是偏差判别、坐标进给、偏差计算和终点判别。

15.偏差函数F(x，y)反映了刀具偏离工件廓形曲线的情况。

若刀具在曲线上方，则F(x，y) >0，若刀具在曲线上，则F(x，y)=0；若刀具在曲线下方，则F(x，y) <0。

第四章16.程序编制的方法有手动编程和自动编程两种方法。

17.在坐标平面设定中，一般用G17 来设定XY平面，用G19来设定YZ平面。

18.各几何元素间的联结点称为基点。

19.常见的刀库的类型可分为盘式刀库和链式刀库两种。

20.G91 G01 X3.0 Y4.0 F100执行后，刀具移动了5.0mm 。

21. 走刀路线是指加工过程中，刀位点相对于工件的运动轨迹和方向。

《数控技术与数控机床》复习题及答案一、单项选择题1 插补周期与位置反馈采样周期。

A：相同；B：不相同；C：可以相同，也可以不相同2 在圆弧插补时，一般用切线、内接弧线和内外均差弦线逼近圆弧，其中具有较大的轮廓误差而不宜采用。

A：切线；B：、内接弧线；C：内外均差弦线3 双螺母齿差调隙式滚珠丝杠，两齿轮的齿数分别为Z1=99、Z2=100，丝杠导程t=10mm，若间隙为0.004mm，则相应的螺母应转过个齿即可消除间隙，达到预紧的目的。

A：3；B：4；C：5；D：64 机床数控系统中的PLC经常被用作控制。

A：逻辑顺序；B：智能；C：进给伺服；5 脉冲增量插补法适用于以为驱动装置的开环伺服系统。

A：步进电机；B直流伺服电机：C交流伺服电机：D：直线电机6 步进电机通电方式没有带负载的能力，不能实际应用。

A：三相单三拍；B：三相六拍；C：三项双三拍7 一个零件的轮廓曲线一般是由许多不同的几何元素组成的，把各几何元素间的连接点称为。

A：起点；B：基点；C：原点8 闭环位置控制系统又称为位置伺服系统，是基于原理工作的。

A：正反馈控制；B；负反馈控制；C：逻辑顺序控制9 检测装置的功能是对进行检测与信号变换，与指令信号进行比较，达到反馈控制的目的。

A：输入变量；B；随机变量；C：被控变量10 进给速度的计数方法因系统不同有很大差别。

在系统中，坐标轴运动速度是通过控制向步进电机输出脉冲频率来实现的。

该频率的计数方法是根据编程速度的F值来确定的。

A：闭环B：半闭环C：开环D：闭环和半闭环11、数控机床的组成部分包括( )A．输入输出装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B．输入输出装置、CNC装置、伺服系统、位置反馈系统、机械部件C．输入输出装置、PLC装置、伺服系统、开环控制系统、机械部件D．输入输出装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库12、计算机数控系统的优点不包括( )A．利用软件灵活改变数控系统功能，柔性高B．充分利用计算机技术及其外围设备增强数控系统功能C．数控系统功能靠硬件实现，可靠性高D．系统性能价格比高，经济性好13、机床数控系统是一种( )A．速度控制系统B．电流控制系统 C．位置控制系统 D．压力控制系统14、半闭环控制系统的传感器装在( )A．电机轴或丝杠轴端 B．机床工作台上 C．刀具主轴上D．工件主轴上15、步进电动机多相通电可以( )A．减小步距角B．增大步距角 C．提高电动机转速 D．往往能提高输出转矩16、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为( )A．0.1mm B．1mm C．10mm D．100mm17、所谓开环的数控伺服系统是指只有( )A．测量实际位置输出的反馈通道 B．从指令位置输入到位置输出的前向通道C．开放的数控指令 D．位置检测元件18、FANUC 0i系列数控系统操作面板上用来显示图形的功能键为（）。

数控机床习题一、单选题1．机床在切削热、摩擦热等内外热源的影响下，各个部件将发生不同程度的热变形，使工件与刀具之间相对位置关系遭到破坏，从面影响工件的加工精度，下列(D、数控铣床主轴箱采卸荷装置平衡载荷)措施减少热变形无效。

2．数控机床安装测量与反馈装置的作用是为了(B、提高机床的定位精度)3．欲加工一条与X轴成30°的直线，应采用(C、轮廓控制)数控机床。

4．数控机床解决了在普通机床加工中存在的一系列缺点和不足，为(单件、小批量生产)的精密复杂零件提供了自动化加工手段同。

5．静压导轨与滚动导轨相比，其抗振性(A 前者优于后者)。

6．滚动丝杠螺母副消除间隙的主要目的是(B提高反向传动精度)。

7．在采用全数字伺服系统的基础上，采用下图所示(D、直线电机)直接驱动机床工作台实现“零传动”伺服进给方式。

8．在下列特点中，(B变速范围窄)不是数控机床主传动系统具有的特点。

9．ATC是(A自动换刀系统)，采用A TC后数控加工的辅助时间主要用于工件的安装和调整。

10、滚珠丝杠预紧的目的是(C消除箱内间隙和提高传动刚度)。

11．下列(D回转轴原点的返回精度)检验属于定位精度检验。

12．数控机床进给系统采用齿轮副时，为了提高传动精度应该有消除(C齿侧间隙)措施。

13．数控电火花加工机床可以加工(A导电材料)。

14.(C液压装置)机构输出力大，机械结构更紧凑、动作平稳可靠，易于调节和噪声较小，但当工作介质液渗漏时会污染环境。

15.下图2所示(A、激光干涉仪)是精密测量数控机床精度的检测工具。

16世界上第一台数控机床是在(B、美)国研制成功的。

17数控机床进给系统中采用齿轮副时，如果不采用消隙措施，将会(D、造成反向间隙)18测量与反馈装置的作用是为(C提高机床的精度)19按照运动轨迹控制分类，加工中心属于(B、轮廓控制)20．液压和气动装置在数控车床中不能用于(A、交流伺服电机的控制)21．(A、润滑装置)属于数控机床的辅助装置。

数控机床习题一、单选题1．机床在切削热、摩擦热等内外热源的影响下，各个部件将发生不同程度的热变形，使工件与刀具之间相对位置关系遭到破坏，从面影响工件的加工精度，下列(D、数控铣床主轴箱采卸荷装置平衡载荷)措施减少热变形无效。

2．数控机床安装测量与反馈装置的作用是为了(B、提高机床的定位精度)3．欲加工一条与X轴成30°的直线，应采用(C、轮廓控制)数控机床。

4．数控机床解决了在普通机床加工中存在的一系列缺点和不足，为(单件、小批量生产)的精密复杂零件提供了自动化加工手段同。

5．静压导轨与滚动导轨相比，其抗振性(A 前者优于后者)。

6．滚动丝杠螺母副消除间隙的主要目的是(B提高反向传动精度)。

7．在采用全数字伺服系统的基础上，采用下图所示(D、直线电机)直接驱动机床工作台实现“零传动”伺服进给方式。

8．在下列特点中，(B变速范围窄)不是数控机床主传动系统具有的特点。

9．ATC是(A自动换刀系统)，采用ATC后数控加工的辅助时间主要用于工件的安装和调整。

10、滚珠丝杠预紧的目的是(C消除箱内间隙和提高传动刚度)。

11．下列(D回转轴原点的返回精度)检验属于定位精度检验。

12．数控机床进给系统采用齿轮副时，为了提高传动精度应该有消除(C齿侧间隙)措施。

13．数控电火花加工机床可以加工(A导电材料)。

14.(C液压装置)机构输出力大，机械结构更紧凑、动作平稳可靠，易于调节和噪声较小，但当工作介质液渗漏时会污染环境。

15.下图2所示(A、激光干涉仪)是精密测量数控机床精度的检测工具。

16世界上第一台数控机床是在(B、美)国研制成功的。

17数控机床进给系统中采用齿轮副时，如果不采用消隙措施，将会(D、造成反向间隙)18测量与反馈装置的作用是为(C提高机床的精度)19按照运动轨迹控制分类，加工中心属于(B、轮廓控制)20．液压和气动装置在数控车床中不能用于(A、交流伺服电机的控制)21．(A、润滑装置)属于数控机床的辅助装置。

数控技术练习题一、填空题1.数控加工中心是具有自动刀具交换装置并能进行多种工序加工的数控机床。

2.NC机床是用数控技术实现加工控制的机床，或者说装备了数控系统的机床,是一种柔性的、高效能的自动化机床。

3、数控机床一般是由数控装置、伺服系统、机床本体和检测反馈装置组成，其中数控装置是数控机床的核心，伺服系统是数控系统的执行部分。

4.数控机床是由程序载体、数控装置、伺服驱动装置、机床本体和其它辅助装置共同组成的。

3. 数控装置是数控机床的核心，主要由输入、处理、和输出三个基本部分构成。

4.驱动装置由主轴驱动单元、进给驱动单元和主轴伺服电动机、进给伺服电动机组成。

5、数控系统的插补精度是以脉冲当量的数值来衡量的。

6.柔性制造系统是制造模块的主体，主要包括：零件的数控加工、生产调度、刀具管理、质量检测和控制、装配、物料储运等。

7.切削用量主要包括以下数据：主轴转速、进给速度、背吃刀量等。

8.程序送入数控机床后，还需要经过试运行和试加工两步检验后，才能进行正式加工。

9.一个完整的程序由程序号、程序的内容和程序结束三部分组成。

10.对于数控机床的进给指令F100表示进给速度为 100mm/min 对于回转轴的进给指令F12表示每分钟进给速度为 12011.对于刀具功能字T指令，T0102中的 01 表示刀号、02表示刀补号。

12.在数控机床上加工零件时，刀具相对于工件运动的起点称之为起刀点、对刀点或程序起点。

13. 数控机床加工过程中需要换刀时，刀架转位换刀时的位置称之为：换刀点。

14. 在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。

15. 在圆弧插补指令中， G02 为顺时针圆弧插补指令， G03 为逆时针圆弧插补指令。

16.主轴控制指令中 M03 指令为控制主轴顺时针方向转动的指令、 M04 指令为控制主轴逆时针方向转动的指令、M05 指令为控制主轴停止转动的指令。

17.自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以数控语言为基础的自动编程方法和以计算机绘图为基础的自动编程方法。

数控机床总复习一、单项选择题1．数控机床指的是（ C ）。

A.装有PLC的专用机床B.带有坐标轴位置显示的机床C.装备了CNC系统的机床D.加工中心2．按照机床运动的控制轨迹分类，加工中心属于（ A ）的数控机床。

A.轮廓控制B.直线控制C.点位控制D.远程控制3.数控加工中心的主轴部件上设有准停装置，其作用是（ C ）A.提高加工精度B.提高机床精度C.保证自动换刀、提高刀具重复定位精度，满足一些特殊工艺要求4.数控线切割加工，丝电极接脉冲电源（ B ）A．正极 B.负极 C.不确定，可接正极、可接负极5．通常所说的数控系统是指（ B ）。

A.主轴驱动和进给驱动系统B.数控装置和驱动装置C.数控装置和主轴驱动装置D.数控装置和辅助装置6．在开环数控机床进给系统中，下列电机唯一可用的是（ C ）。

A.直流伺服电机B.交流伺服电机C.步进电机D.大惯量电机。

7. 加工中心的定位精度会影响工件上被加工孔的（A）。

A．位置精度B．孔径尺寸精度C．形状精度C系统软件必须完成管理和控制两大任务，下面任务中哪个不属于控制任务？（ A ）A.诊断B.插补C.位控D.译码9．四轴数控机床三联动的含义是（ D ）。

A.四轴中只有三个轴可以运动B.有四个控制轴、其中任意四个轴可以联动C.数控系统能控制机床四轴联动D.有四个控制轴、其中任意三个轴可以联动10. 数控机床上直流电动机最常用的调速方法是（ A ）A. 调压调速法；B. 调励磁磁场调速法；C. 电枢电路串电阻法；D. 电枢电路串电感法11. 数控机床采用伺服电机实现无级变速仍采用齿轮传动主要目的是增大（ D ）。

A．输入速度B．输入扭矩C．输出速度D．输出扭矩12.数控机床的数控装置包括( C )。

A.光电读带机和输入程序载体；B.步进电机和伺服系统C.输入、信息处理和输出单元；D.位移、速度传感器和反馈系统13. 加工中心加工的既有平面又有孔系的零件常见的是（ B ）零件。

数控机床习题一、单选题1．机床在切削热、摩擦热等内外热源的影响下，各个部件将发生不同程度的热变形，使工件与刀具之间相对位置关系遭到破坏，从面影响工件的加工精度，下列（D、数控铣床主轴箱采卸荷装置平衡载荷）措施减少热变形无效。

2.数控机床安装测量与反馈装置的作用是为了田、提高机床的定位精度）3.欲加工一条与X轴成30°的直线，应采用（C、轮廓控制）数控机床。

4.数控机床解决了在普通机床加工中存在的一系列缺点和不足，为（单件、小批量生产）的精密复杂零件提供了自动化加工手段同。

5.静压导轨与滚动导轨相比，其抗振性（A前者优于后者）。

6.滚动丝杠螺母副消除间隙的主要目的是（B提高反向传动精度）。

7.在采用全数字伺服系统的基础上，采用下图所示D、直线电机）直接驱动机床工作台实现“零传动”伺服进给方式。

图1 电动机8.在下列特点中，（B变速范围窄）不是数控机床主传动系统具有的特点。

9. ATC是（A自动换刀系统），采用ATC后数控加工的辅助时间主要用于工件的安装和调整。

10、滚珠丝杠预紧的目的是（C消除箱内间隙和提高传动刚度）。

11.下列（D回转轴原点的返回精度）检验属于定位精度检验。

12.数控机床进给系统采用齿轮副时，为了提高传动精度应该有消除（C齿侧间隙）措施。

13.数控电火花加工机床可以加工（A导电材料）。

14.（C 液压装置）机构输出力大，机械结构更紧凑、动作平稳可靠，易于调节和噪声较小，但当工作介质液渗漏时会污染环境。

15.下图2所示（A、激光干涉仪）是精密测量数控机床精度的检测工具。

16世界上第一台数控机床是在（B、美）国研制成功的。

17数控机床进给系统中采用齿轮副时，如果不采用消隙措施，将会（口、造成反向间隙）18测量与反馈装置的作用是为（C提高机床的精度）19按照运动轨迹控制分类，加工中心属于（B、轮廓控制）20.液压和气动装置在数控车床中不能用于（A、交流伺服电机的控制）21. （A、润滑装置）属于数控机床的辅助装置。

数控机床技术测试试卷A卷 <附答案）一、填空题 <每空1分，共30分）1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC 软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X 轴方向上的脉冲当量为Z 方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、 3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题 <每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<）3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<）4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<）5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<）6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

<）7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

<）8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能。
