电气识图全套试题及答案

电气识图全套试题及答案

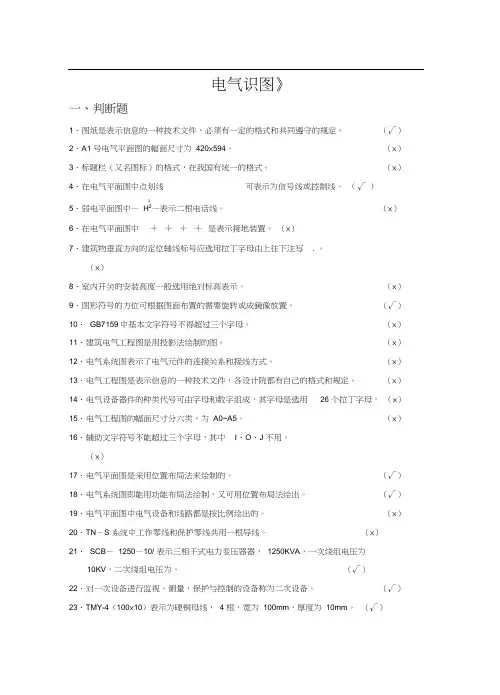

电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√）2．A1 号电气平面图的幅面尺寸为420×594。

（×）3．标题栏（又名图标）的格式，在我国有统一的格式。

（×）4．在电气平面图中点划线可表示为信号线或控制线。

（√ ）25．弱电平面图中—H2—表示二根电话线。

（×）6．在电气平面图中＋＋＋＋是表示接地装置。

（×）7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写. 。

（×）8．室内开关的安装高度一般选用绝对标高表示。

（×）9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

（√）10．GB7159中基本文字符号不得超过三个字母。

（×）11．建筑电气工程图是用投影法绘制的图。

（×）12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×）14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26 个拉丁字母。

（×）15．电气工程图的幅面尺寸分六类，为A0~A5。

（×）16．辅助文字符号不能超过三个字母，其中I、O、J 不用。

（×）17．电气平面图是采用位置布局法来绘制的。

（√）18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√）19．电气平面图中电气设备和线路都是按比例绘出的。

（×）20．TN－S 系统中工作零线和保护零线共用一根导线。

（×）21．SCB－1250－10/ 表示三相干式电力变压器器，1250KVA，一次绕组电压为10KV，二次绕组电压为。

（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

（√）23．TMY-4（100×10）表示为硬铜母线， 4 根，宽为100mm，厚度为10mm。

电气识图考卷及答案

电气识图考卷及答案

电气识图考卷及答案（考试时间：90分钟，满分：100分）一、选择题（每题2分，共30分）A. 系统图B. 接线图C. 电路图D. 设备布置图2. （）下列哪个符号表示交流接触器？A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.A. B. C. D.二、判断题（每题1分，共20分）1. （）电气图中的主电路一般用细实线表示。

（）2. （）电气图中的辅助电路一般用粗实线表示。

（）3. （）电气图中，水平线代表电气设备之间的连接关系。

（）4. （）电气图中，垂直线代表电气设备之间的功能关系。

（）5. （）电气图中的电气设备必须按照实际位置进行绘制。

（）6. （）电气图中，相同类型的电气设备可以用同一符号表示。

（）7. （）电气图中的电气设备符号必须按照国家标准进行绘制。

（）8. （）电气图中，电气设备的连接线可以交叉。

（）9. （）电气图中，电气设备的编号应按照功能进行编排。

（）10. （）电气图中，所有电气设备都必须标注名称和型号。

（）三、填空题（每空1分，共10分）1. （）电气图中的主电路一般用______实线表示。

2. （）电气图中的辅助电路一般用______实线表示。

3. （）在电气图中，电气设备的连接关系一般用______线表示。

4. （）在电气图中，电气设备的功能关系一般用______线表示。

5. （）电气图中，电气设备的编号应按照______进行编排。

四、简答题（每题10分，共10分）1. 请简述电气图的基本构成。

2. 请解释电气图中电气设备符号的含义。

五、综合题（1和2两题7分，3和4两题8分，共30分）（电气图略）设备清单：三相异步电动机、断路器、接触器、热继电器、熔断器、控制开关3. （）请阐述电气图绘制的基本原则及注意事项。

（8分）4. （）请解释电气图中常用电气设备符号的含义。

电气识图全套试题及答案精选文档

电气识图全套试题及答案精选文档

电气识图全套试题及答案精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√）2．A1号电气平面图的幅面尺寸为420×594。

（×）3．标题栏（又名图标）的格式，在我国有统一的格式。

（×）4．在电气平面图中点划线可表示为信号线或控制线。

(√) 5．弱电平面图中—H2—表示二根电话线。

（×）6．在电气平面图中O＋＋＋是表示接地装置。

OO＋⋅⋅（×）7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。

（×）8．室内开关的安装高度一般选用绝对标高表示。

（×）9．图形符号的方位可根据图面布置的需要旋转或成镜像放置。

（√）10．GB7159中基本文字符号不得超过三个字母。

（×）11．建筑电气工程图是用投影法绘制的图。

（×）12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×）14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。

（×）15．电气工程图的幅面尺寸分六类，为A0~A5。

（×）16．辅助文字符号不能超过三个字母，其中I、O、J不用。

（×）17．电气平面图是采用位置布局法来绘制的。

（√）18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√）19．电气平面图中电气设备和线路都是按比例绘出的。

（×）20．TN－S系统中工作零线和保护零线共用一根导线。

（×）21．SCB－1250－10/表示三相干式电力变压器器，1250KVA，一次绕组电压为10KV，二次绕组电压为。

（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

电气识图全套精彩试题及问题详解

电气识图全套精彩试题及问题详解

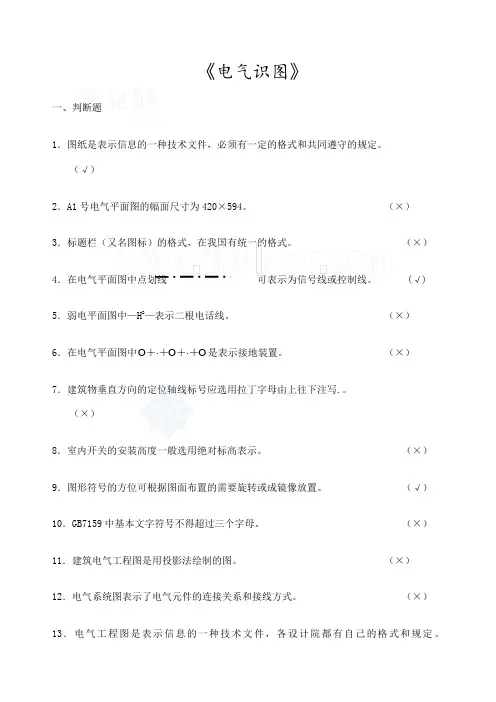

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√） 2．A1号电气平面图的幅面尺寸为420×594。

（×） 3．标题栏（又名图标）的格式，在我国有统一的格式。

（×） 4．在电气平面图中点划线 可表示为信号线或控制线。

(√) 5．弱电平面图中—H 2—表示二根电话线。

（×） 6．在电气平面图中O ⋅O ⋅O ＋＋＋＋是表示接地装置。

（×）7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。

（×）8．室内开关的安装高度一般选用绝对标高表示。

（×） 9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

（√） 10．GB7159中基本文字符号不得超过三个字母。

（×） 11．建筑电气工程图是用投影法绘制的图。

（×） 12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×） 14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。

（×） 15．电气工程图的幅面尺寸分六类，为A0~A5。

（×）16．辅助文字符号不能超过三个字母，其中I 、O 、J 不用。

（×）17．电气平面图是采用位置布局法来绘制的。

（√） 18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√） 19．电气平面图中电气设备和线路都是按比例绘出的。

（×）20．TN －S 系统中工作零线和保护零线共用一根导线。

（×）21．SCB －1250－10/0.4表示三相干式电力变压器器，1250KVA ，一次绕组电压为10KV ，二次绕组电压为0.4KV 。

（√） 22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

电气识图考卷及答案

电气识图考卷及答案

电气识图考卷一、选择题（每题2分，共30分）A. B. C. D.A. B. C. D.A. 断路器B. 熔断器C. 电压表D. 电流表4. 下列哪个电气图形符号表示热继电器？（）A. B. C. D.A. B. C. D.A. 断路器B. 熔断器C. 热继电器D. 电流表A. B. C. D.A. B. C. D.A. 断路器B. 熔断器C. 电压继电器D. 电流继电器A. B. C. D.二、判断题（每题2分，共20分）1. 电气图中的箭头表示电流方向。

（）2. 电气图中，实线表示主电路，虚线表示辅助电路。

（）3. 电气图中，所有电气元件的符号都必须按照国家标准绘制。

（）4. 电气图中，电气元件的编号顺序可以随意排列。

（）5. 电气图中，电源进线必须从左侧进入，出线从右侧出去。

（）6. 电气图中，同一电气元件的各部分必须绘制在一起。

（）7. 电气图中，三相交流电源的相序可以任意排列。

（）8. 电气图中，接地符号可以省略不画。

（）9. 电气图中，所有电气元件的名称和参数都必须标注清楚。

（）10. 电气图中，电气元件的连接线可以交叉。

（）三、简答题（每题5分，共30分）1. 简述电气图的基本组成。

2. 请列举三种常见的电气图形符号。

3. 电气图中，如何表示电气元件的额定参数？4. 简述电气图中，主电路和辅助电路的区别。

5. 请举例说明电气图中，如何表示电气元件的连接关系。

6. 电气图中，如何表示电气元件的安装位置？四、绘图题（共20分）2. 请绘制一个单相变压器电气图，标注出变压器的额定参数、接线方式及绝缘等级。

（10分）一、选择题答案1. A2. C3. B4. D5. A6. C7. B8. D9. A10. C二、判断题答案1. √2. ×3. √4. ×5. ×6. √7. ×8. ×9. √10. ×三、简答题答案1. 电气图的基本组成包括：电气元件符号、连接线、电源、负载、控制元件等。

电气识图全套试题及答案

电气识图全套试题及答案

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√）2．A1号电气平面图的幅面尺寸为420×594。

（×）3．标题栏（又名图标）的格式，在我国有统一的格式。

（×）4．在电气平面图中点划线可表示为信号线或控制线。

(√)5．弱电平面图中—H2—表示二根电话线。

（×）6．在电气平面图中O＋＋＋是表示接地装置。

⋅O＋O⋅（×）7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。

（×）8．室内开关的安装高度一般选用绝对标高表示。

（×）9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

（√）10．7159中基本文字符号不得超过三个字母。

（×）11．建筑电气工程图是用投影法绘制的图。

（×）12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×）14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。

（×）15．电气工程图的幅面尺寸分六类，为A05。

（×）16．辅助文字符号不能超过三个字母，其中I、O、J不用。

（×）17．电气平面图是采用位置布局法来绘制的。

（√）18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√）19．电气平面图中电气设备和线路都是按比例绘出的。

（×）20．－S系统中工作零线和保护零线共用一根导线。

（×）21．－1250－10/0.4表示三相干式电力变压器器，1250，一次绕组电压为10，二次绕组电压为0.4。

（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

（√）23．4(100×10)表示为硬铜母线，4根，宽为100，厚度为10。

（√）24．开关柜的屏背面接线图一般都采用相对编号法绘制。

电气识图全套试题及答案

电气识图全套试题及答案

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√）2．A1号电气平面图的幅面尺寸为420×594。

（×）3．标题栏（又名图标）的格式，在我国有统一的格式。

（×）4．在电气平面图中点划线可表示为信号线或控制线。

(√) 5．弱电平面图中—H2—表示二根电话线。

（×）6．在电气平面图中O＋＋＋是表示接地装置。

（×）⋅O＋⋅O7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。

（×）8．室内开关的安装高度一般选用绝对标高表示。

（×）9．图形符号的方位可根据图面布置的需要旋转或成镜像放置。

（√）10．GB7159中基本文字符号不得超过三个字母。

（×）11．建筑电气工程图是用投影法绘制的图。

（×）12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×）14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。

（×）15．电气工程图的幅面尺寸分六类，为A0~A5。

（×）16．辅助文字符号不能超过三个字母，其中I、O、J不用。

（×）17．电气平面图是采用位置布局法来绘制的。

（√）18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√）19．电气平面图中电气设备和线路都是按比例绘出的。

（×）20．TN－S系统中工作零线和保护零线共用一根导线。

（×）21．SCB－1250－10/0.4表示三相干式电力变压器器，1250KVA，一次绕组电压为10KV，二次绕组电压为0.4KV。

（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

（√）23．TMY-4(100×10)表示为硬铜母线，4根，宽为100mm，厚度为10mm。

电气识图全套试卷试题及参考包括答案.docx

电气识图全套试卷试题及参考包括答案.docx

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√）2．A1 号电气平面图的幅面尺寸为 420×594。

（×）3．标题栏（又名图标）的格式，在我国有统一的格式。

（×）4．在电气平面图中点划线可表示为信号线或控制线。

( √ )5．弱电平面图中—2（×）H—表示二根电话线。

6．在电气平面图中＋＋＋＋是表示接地装置。

（×）7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写. 。

（×）8．室内开关的安装高度一般选用绝对标高表示。

（×）9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

（√）10． GB7159中基本文字符号不得超过三个字母。

（×）11．建筑电气工程图是用投影法绘制的图。

（×）12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×）14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26 个拉丁字母。

（×）15．电气工程图的幅面尺寸分六类，为A0~A5。

（×）16．辅助文字符号不能超过三个字母，其中I 、 O、J 不用。

（×）17．电气平面图是采用位置布局法来绘制的。

（√）18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√）19．电气平面图中电气设备和线路都是按比例绘出的。

（×）20． TN－S 系统中工作零线和保护零线共用一根导线。

（×）21． SCB－ 1250－ 10/0.4 表示三相干式电力变压器器， 1250KVA，一次绕组电压为10KV，二次绕组电压为 0.4KV。

（√）22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

（√）23． TMY-4(100×10) 表示为硬铜母线， 4 根，宽为 100mm，厚度为 10mm。

电气识图全套试题及答案_secret.

电气识图全套试题及答案_secret.

二、单项选择题1.电气工程图的图幅规格分5类，为A0~A4,其中A2图纸的图幅尺寸为一A. 841X1189B. 594X841C. 420X594D. 297X4203.选泄建筑物室内一层地坪为±0.00而确肚的髙度尺寸，称为B 3A.绝对标高B.相对标高C.敷设标高D.安装标高4._一般不代表独立的设备,器件，是用来说明某些功能，特征和作用。

A.方框符号B.符号要素C. 一般符号D.限泄符号6.双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成，如_C_表示断路器。

A. QAB. QSC. QFD. QM7.用以识别项目类别的代号成为_C_。

A.项目代号B.高层代号C.种类代号D.名称代号8.__B ___ 是用图形符号，文字符号、安装代号绘制的图。

A.三视图B.简图C.表图D.布置图9.=A_ 是表现各种电气设备和线路安装与敷设的图纸。

A.电气平而图B.电气系统图C.安装接线图D.电气原理图10.采用_______ 绘制的电气系统图，简单，明了，能淸楚地注明导线型号、规格、配线方法，给工程量计算带来方便。

A.多线法B.单线法C.中断法D.相对编号法11.建筑物中的供电系统采用一C 供电的安全性,可靠性最好。

A.TT系统B.TN-C系统C.TN-S系统D.TN-C-S系统12.__B_是表示电气装宜，设备或元件的连接关系，是进行配线、接线、调试不可缺少的图纸。

A.电气系统图B.电气接线图C.电气原理图D.电气布置图16.电气平面图是按简图形式绘制的，平而图中的设备和线路的安装及敷设可用__B_ °A.图形符号，文字符号，项目代号B.图形符号，文字符号，安装代号C.图形符号，位垃代号，敷设代号D.图形符号，种类代号，安装代号17.一个电气系统可有二、三个甚至更多的电气控制箱和电气设备组成，为了施工方便，可绘制_來说明各电气设备之间的接线关系。

A.电气原理图B.单元接线图C.互连接线图D.电气系统图18.照明平面图是一种简图，一般用—C_绘出。

电气识图全套试题及答案_secret.

电气识图全套试题及答案_secret.

《电气识图》一、判断题I.图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规立。

（√）3.标题栏（又名图标）的格式，在我国有统一的格式。

（X）8.室内开关的安装髙度一般选用绝对标高表示。

（X）II.建筑电气工程图是用投影法绘制的图。

（X）12.电气系统图表示了电气元件的连接关系和接线方式。

（X）13.电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规泄。

（X）17.电气平而图是采用位置布局法来绘制的。

（J）19.电气平面图中电气设备和线路都是按比例绘出的。

（× ）20.TN-S系统中工作零线和保护零线共用一根导线。

（X）23.TMY-4（100×10）表示为硬铜母线,4根,宽为1 OOmm,厚度为IOmmO （√）24.开关柜的屏背面接线图一般都采用相对编号法绘制。

（J）26.低配电系统图可采用位置布局法或功能布局法绘出。

（J）27.变压器的差动保护可以保护变压器的短路事故。

（J）28.电流互感器在线路中的作用是供电气测量用。

（X）29.放射式供电线路，可靠性好，当某一条线路发生故障，不会影响英它供电线路。

（J）30.地坪内配线使用Φ20的塑料管穿线暗敷的英文代号为PC20—FC。

（J）31.照明平而图中灯具和导线是按比例来绘制的。

（× ）32.CiVlC—400A表示插接式母线槽，额泄电流400A O（√）33.BV-4× 16+PE16-MR200× 100,表示5根16mm2塑料铜芯线,敷设在200X100的金属线槽内。

（√）35.动力平而图要有电气系统图方能表达淸楚。

（J）36.接地装苣是指埋入土中的金属导体。

（X）37.设备安装施工中的接线图主要是指单元接线图。

（X）38.消防泵启动线路，采用消火栓按钮箱中常开触点串联接法，可靠性好。

（J）40. LGJ-3×50+ 1X25 表示钢芯铝绞线，3 根50mnr,l 根25mm2o（J）43.在电气平而图中→<→< 一表示避雷带，为一25X4镀锌扁钢。

电气识图试题及答案

电气识图试题及答案

电气识图试题及答案一、选择题（每题2分，共10分）1. 电气图中，符号“L”通常代表什么？A. 电源B. 负载C. 线路D. 地线答案：A2. 在电气图纸中，断路器的符号通常是什么？A. △B. □C. ∑D. ⊥答案：B3. 电气图中，三相交流电的相线颜色通常是什么？A. 红、黄、绿B. 蓝、白、黑C. 紫、橙、绿D. 红、白、蓝答案：A4. 电气图的阅读顺序通常是？A. 从左到右B. 从上到下C. 从右到左D. 从下到上答案：B5. 电气图纸中，符号“+”和“-”分别表示什么？A. 正极和负极B. 负极和正极C. 地线和电源D. 电源和地线答案：A二、填空题（每题2分，共10分）1. 电气图中，符号“ ”表示______。

答案：开关2. 电气图中，符号“ ”表示______。

答案：熔断器3. 电气图中，符号“ ”表示______。

答案：变压器4. 电气图中，符号“ ”表示______。

答案：电容器5. 电气图中，符号“ ”表示______。

答案：电感器三、判断题（每题2分，共10分）1. 电气图中，符号“ ”表示继电器。

（）答案：√2. 电气图中，符号“ ”表示接触器。

（）答案：×3. 电气图中，符号“ ”表示电阻器。

（）答案：√4. 电气图中，符号“ ”表示二极管。

（）答案：×5. 电气图中，符号“ ”表示三极管。

（）答案：√四、简答题（每题5分，共20分）1. 请简述电气图中，符号“ ”的含义。

答案：该符号通常表示电流互感器，用于测量电流。

2. 请简述电气图中，符号“ ”的含义。

答案：该符号通常表示电压互感器，用于测量电压。

3. 请简述电气图中，符号“ ”的含义。

答案：该符号通常表示热继电器，用于过载保护。

4. 请简述电气图中，符号“ ”的含义。

答案：该符号通常表示按钮开关，用于手动控制电路的通断。

五、绘图题（每题10分，共20分）1. 请绘制一个简单的家庭电路图，并标注出电源、开关、灯泡和插座。

电工识图试题及答案

电工识图试题及答案

电工识图试题及答案一、选择题（每题2分，共20分）1. 电路图中的符号“△”表示什么？A. 星型连接B. 三角形连接C. 并联连接D. 串联连接答案：B2. 在电气图纸中，用“+”表示什么？A. 接地B. 电源C. 负载D. 开关答案：B3. 交流电的符号是什么？A. DCB. ACC. SCD. RC答案：B4. 以下哪个符号代表断路器？A. SWB. MCBC. CBD. RCBO5. 电路图中的“N”通常代表什么？A. 火线B. 零线C. 地线D. 相线答案：B6. 电气图纸中，用“F”表示什么？A. 灯B. 风扇C. 保险丝D. 继电器答案：C7. 什么是三相电？A. 三根火线B. 三根零线C. 三根地线D. 一根火线和两根零线答案：A8. 电气图纸中，用“M”表示什么？A. 马达B. 电动机C. 测量D. 母线答案：B9. 电路图中的“L”通常代表什么？B. 零线C. 地线D. 相线答案：A10. 什么是单相电？A. 一根火线B. 一根零线C. 一根地线D. 一根火线和一根零线答案：D二、填空题（每题2分，共20分）1. 在电气图纸中，电流的符号是______。

答案：I2. 电路图中的符号“□”表示______。

答案：接地3. 电气图纸中，用“S”表示______。

答案：开关4. 电路图中的“P”通常代表______。

答案：功率5. 交流电的频率单位是______。

答案：赫兹6. 电路图中的“R”通常代表______。

答案：电阻7. 电气图纸中，用“T”表示______。

答案：变压器8. 电路图中的“V”通常代表______。

答案：电压9. 电路图中的“C”通常代表______。

答案：电容10. 电路图中的“Q”通常代表______。

答案：电感三、简答题（每题5分，共30分）1. 请简述星型连接和三角形连接的区别。

答案：星型连接是指各相绕组的首端连接在一起，末端分别连接到负载上；三角形连接是指各相绕组的首端与另一相绕组的末端连接，形成一个闭合的三角形。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《电气识图》一、判断题1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。

（√） 2．A1号电气平面图的幅面尺寸为420×594。

（×） 3．标题栏（又名图标）的格式，在我国有统一的格式。

（×） 4．在电气平面图中点划线 可表示为信号线或控制线。

(√) 5．弱电平面图中—H 2—表示二根电话线。

（×） 6．在电气平面图中O ⋅O ⋅O ＋＋＋＋是表示接地装置。

（×） 7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写.。

（×） 8．室内开关的安装高度一般选用绝对标高表示。

（×） 9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

（√） 10．GB7159中基本文字符号不得超过三个字母。

（×） 11．建筑电气工程图是用投影法绘制的图。

（×） 12．电气系统图表示了电气元件的连接关系和接线方式。

（×）13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。

（×） 14．电气设备器件的种类代号可由字母和数字组成，其字母是选用26个拉丁字母。

（×） 15．电气工程图的幅面尺寸分六类，为A0~A5。

（×） 16．辅助文字符号不能超过三个字母，其中I 、O 、J 不用。

（×） 17．电气平面图是采用位置布局法来绘制的。

（√） 18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。

（√） 19．电气平面图中电气设备和线路都是按比例绘出的。

（×） 20．TN －S 系统中工作零线和保护零线共用一根导线。

（×）21．SCB －1250－10/0.4表示三相干式电力变压器器，1250KV A ，一次绕组电压为10KV ，二次绕组电压为0.4KV 。

（√） 22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。

（√） 23．TMY-4(100×10)表示为硬铜母线，4根，宽为100mm ，厚度为10mm 。

（√） 24．开关柜的屏背面接线图一般都采用相对编号法绘制。

（√） 25．RVVP －3×1.5表示塑料绝缘，护套、屏蔽铜芯软线，3根1.5mm 2。

（×）26．低配电系统图可采用位置布局法或功能布局法绘出。

（√）27．变压器的差动保护可以保护变压器的短路事故。

（√）28．电流互感器在线路中的作用是供电气测量用。

（×）29．放射式供电线路，可靠性好，当某一条线路发生故障，不会影响其它供电线路。

（√）30．地坪内配线使用Φ20的塑料管穿线暗敷的英文代号为PC20－FC。

（√）31．照明平面图中灯具和导线是按比例来绘制的。

（×）32．CMC－400A表示插接式母线槽，额定电流400A。

（√）33．BV－4×16＋PE16－MR200×100，表示5根16mm2塑料铜芯线，敷设在200×100的金属线槽内。

（√）34．E4CB116表示微型断路器，额定电流16A。

（√）35．动力平面图要有电气系统图方能表达清楚。

（√）36．接地装置是指埋入土中的金属导体。

（×）37．设备安装施工中的接线图主要是指单元接线图。

（×）38．消防泵启动线路，采用消火栓按钮箱中常开触点串联接法，可靠性好。

（√）39．大楼水箱液位控制器连接导线最少为二根，即可控制水泵启动，停止。

（√）40．LGJ－3×50＋1×25表示钢芯铝绞线，3根50mm2,1根25mm2。

（√）41．电力架空线路中低压蝶式绝缘子的规格是按角钢横担规格的大小来选择。

（×）42．电力电缆直埋地敷设，排管敷设具有相同的表示方法。

（×）43．在电气平面图中－×－×－表示避雷带，为－25×4镀锌扁钢。

（√）44．在TN供电系统中，将配电箱的金属外壳接地可称为保护接地。

（×）45．建筑物的共用接地装置，表示大楼中只有一套接地线和接地体。

（×）46．高层建筑的电梯厅中一般设置正压送风阀控制模块。

（×）47．消防楼梯，前室中，应有正压送风阀门。

（√）48．有线电视线路是一种单向传输的分配网络。

（×）49．火警警报系统采用C－bus控制，安全型、可靠性好，并且可简化线路。

（√）50．PDS综合布线，可将语言，数据，图像集成到一个系统中。

（√）二、单项选择题1．电气工程图的图幅规格分5类，为A0~A4，其中A2图纸的图幅尺寸为__C__。

A. 841×1189B. 594×841C. 420×594D. 297×4202．弱电工程图中可用细实线加文字符号（英文含义）组成专用图线符号，如__B_表示广播线。

A. －A－B. －B－C. －C－D. －D－3．选定建筑物室内一层地坪为±0.00而确定的高度尺寸，称为___B____。

A. 绝对标高B. 相对标高C. 敷设标高D. 安装标高4．___D_____一般不代表独立的设备，器件，是用来说明某些功能，特征和作用。

A. 方框符号B. 符号要素C. 一般符号D. 限定符号5．新的文字符号GB7159中按拉丁字母将电气装置、设备、元器件划分为__B____大类。

A. 26个B. 23个（其中I、O、J不用）C. 23个（其中I、O、Z不用）D. 23个6．双字母符号是由一个表示种类的单字母符号与一个表示功能的字母组成，如__C__表示断路器。

A. QAB. QSC. QFD. QM7．用以识别项目类别的代号成为__C__。

A. 项目代号B. 高层代号C. 种类代号D. 名称代号8．__B_____是用图形符号，文字符号、安装代号绘制的图。

A. 三视图B. 简图C. 表图D. 布置图9．___A____是表现各种电气设备和线路安装与敷设的图纸。

A. 电气平面图B. 电气系统图C. 安装接线图D. 电气原理图10．采用__B_____绘制的电气系统图，简单，明了，能清楚地注明导线型号、规格、配线方法，给工程量计算带来方便。

A. 多线法B. 单线法C. 中断法D. 相对编号法11．建筑物中的供电系统采用____C____供电的安全性，可靠性最好。

A. TT系统B. TN－C系统C. TN－S系统D. TN－C－S系统12．__B___是表示电气装置，设备或元件的连接关系，是进行配线、接线、调试不可缺少的图纸。

A. 电气系统图B. 电气接线图C. 电气原理图D. 电气布置图13．电气设备在建筑物中的实际位置与标高可用___D_____表示。

A. 高层代号B. 位置代号C. 项目代号D. 安装代号14．项目代号是拉丁字母，阿拉伯数字加前缀符号组成，如_C___表示种类代号。

A. WL1B. ＋Q2C. －S1D. －O115．___C___是说明弱电设备的功能，作用，原理的图纸，主要用来系统的调试，分析原理。

A. 弱电平面图B. 弱电系统图C. 弱电设备原理框图D. 弱电设备接线图16．电气平面图是按简图形式绘制的，平面图中的设备和线路的安装及敷设可用____B____。

A. 图形符号，文字符号，项目代号B. 图形符号，文字符号，安装代号C. 图形符号，位置代号，敷设代号D. 图形符号，种类代号，安装代号17．一个电气系统可有二、三个甚至更多的电气控制箱和电气设备组成，为了施工方便，可绘制__C____来说明各电气设备之间的接线关系。

A. 电气原理图B. 单元接线图C. 互连接线图D. 电气系统图18．照明平面图是一种简图，一般用___C__绘出。

A. 功能布局法B. 系统布局法C. 位置布局法D. 逻辑布局法19．三相电力变压器联结组别__B____表示原边为三角形接法，付边为Y形接法带中性线，11点钟。

A. D.y11B. D.yn11C. Y.dn11D. △/Y－1120．____C___有完善的灭弧装置和足够的断流能力，不但能通断负荷电流，还能在严重过载和短路时，通过继电保护装置自动跳闸。

A. 高压隔离开关B. 高压负荷开关C. 高压断路器D. 高压熔断器21．__B_____表示为交联聚乙烯绝缘，聚氯乙烯护套，内钢带铠装电力电缆，3芯240mm2。

A. YJV20－3×240B. YJV22－3×240C. VV22－3×240D. VV20－3×240 22．____B____表示空气断路器，三极，主触头额定电流100A，复式脱扣器并带分励脱扣器。

A. TG－100/3300B. TG-100/3340C. NC100H/3PD. ZD10－100/330 23．电压互感器在系统图中文字符号为___B_____。

A. TVB. TAC. TBD. TC24．___A_____表示为硬铜母线4根宽125mm厚10mm。

A. TMY－4(125×10)B. CMC－4(125×10)C. TJ－4(125×10)D.BTY－4(125×10)25．____C_____表示塑料绝缘护套屏蔽铜芯软线，3芯1.5mm 2。

A. RVV －3×1.5B. BVRP －3×1.5C. RVVP －3×1.5D. SYV －3×1.526．在高层建筑中，强电井中母线槽和插接式配电箱组成一个___C_____供电系统，能节省铜材，并且施工方便。

A. 环式B. 放射式C. 树干式D. 链式27．低压配电室主要放置低压开关柜，向用户（负载）输送分配电能，使用比较多的低压开关柜为抽屉式__C______。

A. PGLB. GGDC. GCKD. BSL28．___B____原理图是将电器的各个元件分别绘制在所属的电路中，并按回路的作用组成各个环节。

A. 集中式B. 展开式C. 单体式D. 分别式29．高压水银灯的发光原理与荧光灯原理相同，其光源代号（英文含义）为____C___。

A. GB. NC. HgD. Na30．Φ25厚壁钢管沿地坪暗敷，其敷设代号（英文含义）为___C___。

A. PC25—FCB. TC25—FCC. SC25—FCD. AC25—FC31．双管荧光灯离地2.6m ，灯管40W ，链吊，其图形符号和安装代号为___B___。

32．用角钢支架和瓷瓶来支持和固定导线的配线方式代号（英文含义）为_____C_____。

A. CPB. CJC. KD. PL33．_____A_____表示金属线槽，宽200mm ，高100mm 。
