2020-2021学年九年级物理第十五章电功和电热章末测试(含答案)

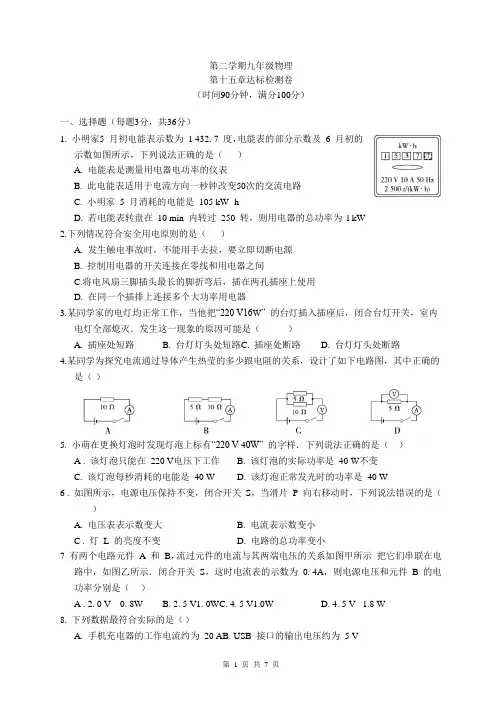

第二学期九年级物理第十五章达标检测卷（时间90分钟，满分100分）一、选择题（每题3分，共36分）1. 小明家5 月初电能表示数为1 432. 7 度，电能表的部分示数及6 月初的示数如图所示，下列说法正确的是（）A. 电能表是测量用电器电功率的仪表B. 此电能表适用于电流方向一秒钟改变50次的交流电路C. 小明家5 月消耗的电能是105 kW· hD. 若电能表转盘在10 min 内转过250 转，则用电器的总功率为l kW2.下列情况符合安全用电原则的是（）A. 发生触电事故时，不能用手去拉，要立即切断电源B. 控制用电器的开关连接在零线和用电器之间C.将电风扇三脚插头最长的脚折弯后，插在两孔插座上使用D. 在同一个插排上连接多个大功率用电器3.某同学家的电灯均正常工作，当他把“220 V16W” 的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭．发生这一现象的原因可能是（）A. 插座处短路B. 台灯灯头处短路C. 插座处断路D. 台灯灯头处断路4.某同学为探究电流通过导体产生热莹的多少跟电阻的关系，设计了如下电路图，其中正确的是（）5. 小萌在更换灯泡时发现灯泡上标有“220 V 40W” 的字样．下列说法正确的是（）A . 该灯泡只能在220 V电压下工作 B. 该灯泡的实际功率是40 W不变C. 该灯泡每秒消耗的电能是40 WD. 该灯泡正常发光时的功率是40 W6 . 如图所示，电源电压保持不变，闭合开关S，当滑片P 向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C . 灯L 的亮度不变 D. 电路的总功率变小7 有两个电路元件A 和B，流过元件的电流与其两端电压的关系如图甲所示把它们串联在电路中，如图乙所示．闭合开关S，这时电流表的示数为0. 4A，则电源电压和元件 B 的电功率分别是（）A . 2. 0 V 0. 8W B. 2. 5 V1. 0WC. 4. 5 V1.0W D. 4. 5 V 1.8 W8. 下列数据最符合实际的是（）A. 手机充电器的工作电流约为20 AB. USB 接口的输出电压约为5 VC. 家用微波炉的额定功率约为10 WD. 家用空调工作一晚消耗约100 度电（第 6 题）（第7 题）（第9 题）（第10 题）9.如图甲所示，闭合开关后，在滑片P由b端向α 端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如图乙所示，下列说法错误的是（）A. 电源电压是6 VB. R2 的最大阻值是20 ΩC.R1的电阻是10ΩD. 当滑片P移动到中点时，10 s 内电流通过R1产生的热量是18J10. 具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换．如图所示是模拟加热原理图，其中测试电源的电压为10 V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大．下列说法正确的是（）A . 开关旋至“ 1” 挡，开启化霜功能 B. 开启防雾功能，电路总电阻为5 ΩC. 化霜与防雾电路的总功率之差为15 WD. 从防雾到除露，电路总电流变化了1 A二、填空题（每空 1 分，共22 分）11. 某灯泡上标有“PZ22040 ” 的字样，“PZ”表示普通白炽灯，它的额定功率是________W，正常发光时灯丝的电阻是________Ω，工作电流是________A.12. 电子式电能表表盘上标有“3000 imp/ （kW·h）”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300 次．该用电器在上述时间内消耗的电能为_______kW·h，它的电功率是________W.13. 一只标有“2.5 V0.3 A” 的小电灯和滑动变阻器串联接在电压为6 V的电源两端，调节滑动变阻器使小电灯两端电压为_________V时，灯正常发光．此时灯1 min 消耗的电能为__________J；再调节滑动变阻器使灯两端的电压为1. 5V 时，灯的亮度与正常发光相比__________（填“变亮” “变暗”或“不变”）．14. 两个灯泡分别标有“220 V40 W” “220 V60W”字样，并联在220V 电源上，通过灯丝电流强度大的是________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡鸽丝长短一样，则鸽丝较粗的是________灯泡，使用相同时间，两灯消耗的电能之比是________。

第十五章电功和电热单元测试卷2020.12.20学校:___________姓名：___________班级：___________考号：___________注意：本试卷包含Ⅰ、Ⅱ两卷。

第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。

第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。

答案写在试卷上均无效，不予记分。

第I卷（选择题）一、单选题（本大题共12小题，共24.0分）1.物理学中，同种单位可以有不同的表示形式，下列能表示电功单位的是A. B. C. D.2.小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡：A. 电阻小B. 灯丝粗C. 电流大D. 功率大3.如图所示分别是小阳家8月1和9月1日电能表的示数。

结合表盘上的信息可知，下列判断正确的是A. 电能表是测量电功率的仪表B. 小阳家8月份消耗的电能为C. 电能表工作时的电流不应超过标定电流40AD. 电能表上指示灯闪烁320次，表示家庭电路消耗电能4.如图所示是电阻甲和乙的图象，下列说法正确的是A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时，C. 只将电阻甲和乙串联，若电路电流为时，则电路总电阻为D. 只将电阻甲和乙并联，若电源电压为2V时，则电路总功率为5.下列情况中不属于防止电热危害的是A. 电视机的后盖有很多孔B. 电脑机箱内有小风扇C. 电动机有许多散热片D. 家电长时间停用，隔一段时间应通电一段时间6.一盏“”的日光灯，一只“”的电烙铁，一把“”的电扇，它们同时工作3小时，产生的热量A. 日光灯多B. 电烙铁多C. 电扇多D. 一样多7.某同学用同种材料制成a、b两种电热丝，a的横截面积是b的两倍，b的长度是a的2倍，把两个电热丝接在家庭电路中，烧开同一壶水，两次所用的时间A. B. C. D.8.在全家搬进新家之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，如图所示，闭合总开关，发现灯泡正常发光。

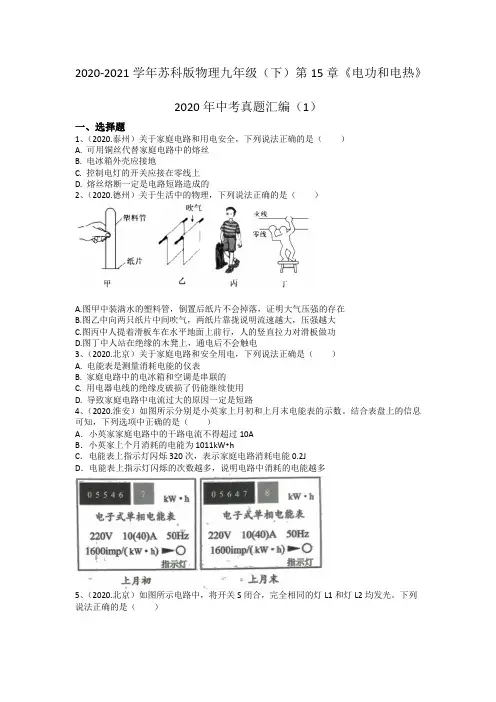

2020-2021学年苏科版物理九年级（下）第15章《电功和电热》2020年中考真题汇编（1）一、选择题1、（2020.泰州）关于家庭电路和用电安全，下列说法正确的是（）A. 可用铜丝代替家庭电路中的熔丝B. 电冰箱外壳应接地C. 控制电灯的开关应接在零线上D. 熔丝熔断一定是电路短路造成的2、（2020.德州）关于生活中的物理，下列说法正确的是（）A.图甲中装满水的塑料管，倒置后纸片不会掉落，证明大气压强的存在B.图乙中向两只纸片中间吹气，两纸片靠拢说明流速越大，压强越大C.图丙中人提着滑板车在水平地面上前行，人的竖直拉力对滑板做功D.图丁中人站在绝缘的木凳上，通电后不会触电3、（2020.北京）关于家庭电路和安全用电，下列说法正确是（）A. 电能表是测量消耗电能的仪表B. 家庭电路中的电冰箱和空调是串联的C. 用电器电线的绝缘皮破损了仍能继续使用D. 导致家庭电路中电流过大的原因一定是短路4、（2020.淮安）如图所示分别是小英家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列选项中正确的是（）A．小英家家庭电路中的干路电流不得超过10AB．小英家上个月消耗的电能为1011kW•hC．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2JD．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多5、（2020.北京）如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。

下列说法正确的是（）A. 灯L1比灯L2亮B. 通过A点的电流大于通过B点的电流C. 灯L1的实际电功率比灯L2的实际电功率小D. 电路中AB两点间的电压等于BC两点间的电压5、（2020.连云港）.如图甲所示电路中，R 为定值电阻，R1为滑动变阻器。

图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。

下列说法正确的是（）A. 电源电压为3VB. 电压表的最大示数为2VC. 整个电路功率变化了0.1WD. 电流表的示数变化了0.4A6、（2020.南京）如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。

苏科版九年级物理下册第十五章《电功和电热》测试卷（含答案）时间:60分钟满分:100分一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)1.智能手机在生活中应用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,这是通过哪种方式实现的( )A.减小电功率B.增加电池电压C.降低散热能力D.给电池充电2.图所示的用电器中,利用电流热效应工作的是( )A.平板电脑B.电热水壶C.路由器D.电视机3.下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功,就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大,电流做的功也越多4.下列关于生活用电常识的认识中,符合要求的是( )A. 使用测电笔时,手指不能碰到笔尾的金属体B.用三脚插头的用电器也可接入两孔插座中使用C.家庭电路中开关接在火线或零线上都可以D.输电线进户应先接电能表5.白炽灯泡内的钨丝正常工作时的温度在 2 000 ℃左右(钨的熔点是3410 ℃),长期使用后,钨丝因为发生升华现象而变细,导致白炽灯的使用寿命缩短.下列说法中正确的是( )A.钨丝的电阻变大,实际功率变大B.钨丝的电阻变大,实际功率变小C.钨丝的电阻变小,实际功率变小D.钨丝的电阻变小,实际功率变大6.如图所示,灯泡L1、L2上分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中与在①中相比(设灯丝电阻不变)( )A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗7.如图所示,将三个相同的空烧瓶分别用完全相同的气球密封,用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热,通电一段时间后,下列说法正确的是( )A.体积变化最大的气球是aB.体积变化最大的气球是bC.体积变化最大的气球是cD.三个气球的体积变化相同8.如图是小轩家的部分电路.下列说法正确的是( )A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三孔插座C.若闭合开关S,灯泡L不发光.用试电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作9.如图所示,电源电压为4.5 V,电流表的量程为“0~0.6 A”,滑动变阻器的规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响),在保证各元件安全的情况下,移动滑动变阻器的滑片,下列说法正确的是( )A.小灯泡的额定电流是0.6 AB.电流表示数的变化范围是0.3~0.5 AC.电压表示数的变化范围是0~3 VD.电路的最大电功率是1.25 W10.如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法错误．．的是( )A.S1、S2同时断开时,设备运行处于白天用电状态B.S1、S2同时闭合时,设备运行处于夜晚用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为2∶1D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W二、填空题(每空2分,共36分)11.在家庭电路中,触电事故通常是由人直接或间接与(选填“火线”或“零线”)接触造成的.如图所示的几种情况中可能会发生触电事故的是.12.小明的手机电池铭牌上的部分参数如表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V13.如图甲所示是某款可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙14.如图所示是某同学家中的电能表,现用它测量一只灯泡的实际功率.他关掉其他用电器只让该灯泡工作,电能表转盘转过6 r用时10 min,这段时间灯泡消耗的电能是kW·h,灯泡的实际功率是W.15.如图是一款分拣快递的智能机器人“小黄人”,它能自动识别二维码、自己定位和认路,将快递运输到对应的出口.某款“小黄人”铭牌上标有电池容量“2 000 mA·h”,工作电压15 V,该机器人的电池充满电时储存的电能是J.若充电一次可供“小黄人”正常工作10 h,则该“小黄人”正常工作时的电功率为W.16.图甲是某同学自制的电子秤的原理图,电源电压一定,R0是定值电阻,压力表是电压表改装成的,R是压敏电阻,其阻值随所受压力F的大小变化的关系如图乙所示.闭合开关,当踏板上的压力增大时,通过R的电流;当踏板上的压力减小时,电路的总功率.(均选填“增大”“减小”或“不变”)17.如图所示为便携式小风扇,其中有一个直流电动机,该直流电动机的额定电压为3 V,线圈内阻为1 Ω,正常工作时电流为0.2 A,则其额定功率为W.该电动机正常工作5 min,消耗的电能为J,线圈产生的热量为J.18.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A.当R的电功率满足P R≥为一种特殊的电子元件,其两端的电压恒为电源电压的135 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.三、作图题(共4分)控制,压缩机M 19.如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1○由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.四、实验探究题(共14分)20.(5分)为了比较不同物质的吸热能力,物理兴趣小组在实验室利用老师提供的器材连接好如图所示的电路,A瓶中装的是水,B瓶中装的是煤油,两瓶中用的是电阻均为5 Ω的电热丝.(1)为了确保实验的准确性,水和煤油的质量和初温必须相等.闭合开关后,经过一段时间发现瓶中的温度计的示数升高得多.(2)接着,兴趣小组探究“通电导体产生热量的多少和电阻的关系”,他们又准备了如下的物品:足量的水和煤油、天平、10 Ω的电热丝两根、电流表和电压表各一只、秒表等.要完成实验,他们应该在原来的装置上进行的调整是:①将A瓶中的水换成与B瓶中等质量的煤油;②.(3)最后,小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”,并根据记录数据大致画出了产生的热量和电流的平方的关系图像,其中正确的是.(填序号)A B C D21.(9分)在做测量小灯泡额定功率的实验时,所用小灯泡的额定电压为2.5 V,额定功率不超过1.5 W.(1)小明和小红先用“伏安法”测小灯泡的额定功率,他们连好的部分电路如图甲所示,请你用笔画线代替导线,将图中的实物电路连接完整.甲(2)小明在实验中连接好电路,闭合开关后,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(3)排除故障后,小明同学闭合开关,移动滑动变阻器的滑片P到某一点时发现电压表、电流表指针偏转情况如图乙所示,此时通过小灯泡的实际电流是A,此时小灯泡的亮度(选填“正常”“较亮”或“较暗”),要想测出小灯泡的额定功率,需要把滑片P向(选填“A”或“B”)端移动.乙丙(4)小明和小红尝试用其他方法测该小灯泡的额定功率.他们设计的电路如图丙所示,请你把他们的实验步骤补充完整,并根据他们的实验数据计算出小灯泡额定功率的大小(电源电压保持不变).a.选择电压表的合适量程,闭合开关S和S2,滑片移到最左端,读出电压表示数为4.5 V.b.选择电压表的合适量程,闭合开关S和S1,移动滑片直到电压表示数为小灯泡的额定电压2.5 V.c.保持滑片位置不变,闭合开关,读出此时电压表示数为2.7 V.则小灯泡的额定功率是W.五、综合应用题(共16分)22.(8分)图甲为一款利用高温水蒸气熨烫衣服的挂烫机,它的额定电压为220 V,其内部电路如图乙所示,它有大小两个加热挡位,只闭合开关S1时为小功率挡,同时闭合S1、S2时为大功率挡,电热丝的阻值R1=R2=88 Ω.当挂烫机正常工作时,求:甲乙(1)使用小功率挡时,挂烫机的工作电流;(2)大功率挡的额定功率;(3)若加热效率为90%,使用大功率挡将水箱中0.2 kg的水从10 ℃加热到100 ℃所需的时间.[c水=4.2×103 J/(kg·℃),结果保留整数]23.(8分)小明将废旧电热器上规格为“220 V 968 W”的完好电热丝R0拆下,用于制作电烘箱,设计电路如图甲所示.经过多次试验,当选用的电阻R1的阻值为5 Ω时,刚好满足箱体内烘干功率的要求.(不考虑温度对电阻的影响)甲乙(1)电热丝R0的阻值是多少?(2)图甲中整个电路工作时的电流是多少?整个电路工作1 h产生的热量是多少?(3)图甲电路工作时存在着电能没有被充分利用的不足.在保证箱体内烘干功率及R0不变的情况下,请你针对电路中的不足进行改进,在图乙中将改进后的电路图补充完整,并在图中标出相关电阻的阻值.(此问不要求写出计算过程)参考答案1.A2.B3.B4.D5.B6.A7.C8.D9.B 10.C11.火线甲、丙12.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.113.短路A14.0.002 1215.1.08×105 316.增大减小17.0.6 180 1218.20 9019.如图所示.20.(除标注外,每空2分)(1)B(1分)(2)将A瓶内5Ω的电热丝换成10Ω的(3)A21.(除标注外,每空1分)(1)如图所示.(2分)(2)小灯泡断路(3)0.42 较暗B(4)S和S21.25(2分)22. (1)使用小功率挡时,挂烫机的工作电流I=UR1=220V88Ω=2.5 A (2分)(2)根据电路图可知,同时闭合S 1、S 2时,R 1、R 2并联,根据P=UI ,I=UR 可得,R 1的电功率P 1=U 2R 1=(220V)288Ω=550 WR 2的电功率P 2=U 2R 2=(220V)288Ω=550 W大功率挡的额定功率P=P 1+P 2=1 100 W (3分)(3)水吸收的热量Q 吸=c 水m Δt =4.2×103 J/(kg ·℃)×0.2 kg ×(100 ℃-10 ℃)=7.56×104 J由η=Q 吸W ×100%可得,W=Q 吸η=7.56×104J90%=8.4×104 J由P=W t 可得,t=W P =8.4×104J1100W ≈76 s(3分)23.(1)由P=UI 和I=UR 得,电阻丝的阻值R 0=U 额2P 额=(220V)2968W=50 Ω (2分) (2)整个电路工作时的电流I=UR =U R0+R 1=220V50Ω+5Ω=4 A (2分)整个电路工作1 h 产生的热量Q=I 2Rt=I 2(R 0+R 1)t =(4 A)2×(50 Ω+5 Ω)×1×3 600 s=3.168×106 J (2分) (3)如图所示.(2分)(1)由P=UI 得,电阻丝的额定电流I 额=P 额U 额=968W220V =4.4 A由I=UR 得,电阻丝的阻值R 0=U 额I 额=220V 4.4A=50 Ω(2分) (2)整个电路工作时的电流I=U R =U R 0+R 1=220V50Ω+5Ω=4 A(2分)整个电路产生的热量Q=W=UIt =220 V ×4 A ×1×3 600 s=3.168×106J(2分)(3)如图所示.(2分)。

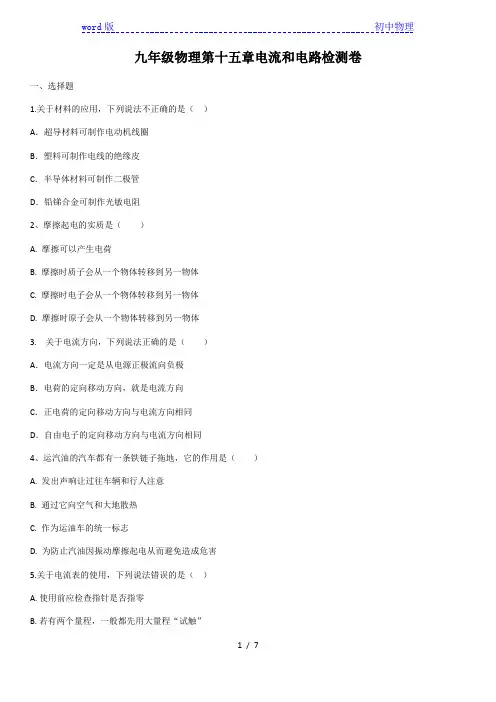

九年级物理第十五章电流和电路检测卷一、选择题1.关于材料的应用，下列说法不正确的是（）A．超导材料可制作电动机线圈B．塑料可制作电线的绝缘皮C．半导体材料可制作二极管D．铅锑合金可制作光敏电阻2、摩擦起电的实质是（）A. 摩擦可以产生电荷B. 摩擦时质子会从一个物体转移到另一物体C. 摩擦时电子会从一个物体转移到另一物体D. 摩擦时原子会从一个物体转移到另一物体3. 关于电流方向，下列说法正确的是（）A．电流方向一定是从电源正极流向负极B．电荷的定向移动方向，就是电流方向C．正电荷的定向移动方向与电流方向相同D．自由电子的定向移动方向与电流方向相同4、运汽油的汽车都有一条铁链子拖地，它的作用是（）A. 发出声响让过往车辆和行人注意B. 通过它向空气和大地散热C. 作为运油车的统一标志D. 为防止汽油因振动摩擦起电从而避免造成危害5.关于电流表的使用，下列说法错误的是（）A.使用前应检查指针是否指零B.若有两个量程，一般都先用大量程“试触”C.电流表能将两个接线柱直接接到电源的两极上D.接入电路时，应使电流从正接线柱流入，从负接线柱流出6．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，它就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的（）A. 开关B. 导线C. 电源D. 用电器7．下图中，能直接测量通过灯L1电流的电路是（）8、在如图所示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是（）A、两个灯泡中的电流相同，都等于0.27安B、无论断开S1或S2，电流表的读数都是0.54安C、无论断开S1或S2，电流表的读数都是0.27安D、电流表的读数是干路电流，大小等于L1、L2电流之和9．小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图是（）A.10.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A，B两金属球连接起来的瞬间（如图乙所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开，下列描述错误的是（）A.电流方向由A到BB.电流方向由B到AC.两金属箔片能够张开是因为金属箔上带了同种电荷D.实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷11.如图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，其中正确的是（）12. 某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开，筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作，下列符合要求的电路模型是（）二、填空题13、电荷的形成电流，科学上规定：把移动的方向作为电流的方向。

第十五章电流和电路章末综合测试卷一．选择题1．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示。

由此可以判断（）A．小球A带正电B．小球B带正电C．小球A可能不带电D．小球B可能不带电2．下列说法中正确的是（）A．导体中电荷定向移动的方向即为电流的方向B．毛皮和橡胶棒摩擦过程中，电子是从毛皮传给橡胶棒C．验电器的金属箔张开是因为金属箔带上异种电荷而排斥D．橡胶手套、铅笔芯均属于导体3．在电路中，电表是电流表，如果发生如图所示的现象，则在AB间可能连接了（）A．导线B．电铃C．电灯D．电池4．下列家用电器中，工作电流最小的是（）A．电子钟B．空调器C．微波炉D．洗衣机5．图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．6．有0～0.6A和0～3A两个量程的电流表，实验中用了0～0.6A这一量程，但在某一次测量中，实验者却读出了2.30A，则实际电流的大小应为（）A．0.43A B．0.46A C．0.70A D．2.30A7．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（）A．本实验对灯泡的规格没有要求，只要能发光即可B．若所选灯泡相同，则电路中的电流满足I1＝I2+I3；I2＝I3，但是该结论不具普遍性C．若拧下其中一个小灯泡，另一个灯泡将不能发光D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值8．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（）A．1.76A 0.44A B．1.76A 2.2AC．0.44A 2.2A D．0.44A 1.76A9．某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。

下列电路图符合要求的是（）A．B．C．D．10．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。

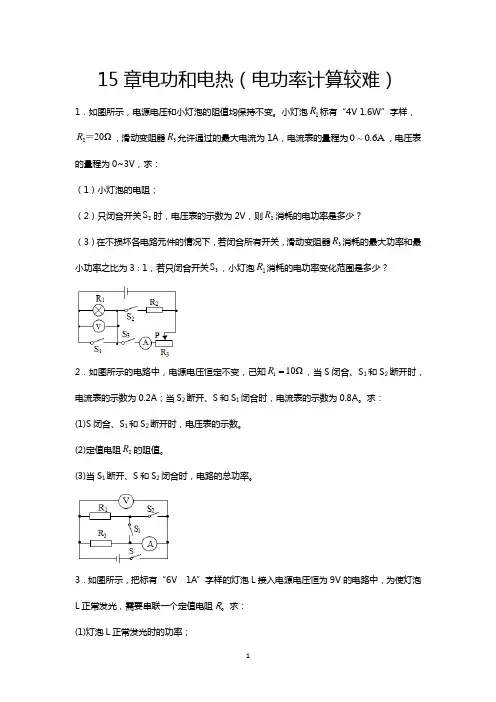

15章电功和电热（电功率计算较难）1．如图所示，电源电压和小灯泡的阻值均保持不变。

小灯泡1R 标有“4V 1.6W ”字样，220ΩR ＝，滑动变阻器3R 允许通过的最大电流为1A ，电流表的量程为00.6A ，电压表的量程为0~3V ，求：（1）小灯泡的电阻；（2）只闭合开关2S 时，电压表的示数为2V ，则2R 消耗的电功率是多少？（3）在不损坏各电路元件的情况下，若闭合所有开关，滑动变阻器3R 消耗的最大功率和最小功率之比为3∶1，若只闭合开关3S ，小灯泡1R 消耗的电功率变化范围是多少？2．如图所示的电路中，电源电压恒定不变，已知110ΩR ，当S 闭合、S 1和S 2断开时，电流表的示数为0.2A ；当S 2断开、S 和S 1闭合时，电流表的示数为0.8A 。

求：(1)S 闭合、S 1和S 2断开时，电压表的示数。

(2)定值电阻2R 的阻值。

(3)当S 1断开、S 和S 2闭合时，电路的总功率。

3．如图所示，把标有“6V 1A ”字样的灯泡L 接入电源电压恒为9V 的电路中，为使灯泡L 正常发光，需要串联一个定值电阻R 。

求：(1)灯泡L 正常发光时的功率；(2)灯泡正常发光时，串联电阻R的阻值；(3)闭合开关，电路正常工作5min，灯泡消耗的电能。

4．在如图所示的电路中，电源电压为3伏保持不变，滑动变阻器R2标有“20欧2安”字样。

只闭合开关S1，电流表示数为0.3安。

①求电阻R1的阻值；②求通电10秒钟，电流通过电阻R1所做的功W；③闭合开关S2，移动滑动变阻器滑片P，使R1和R2消耗的总功率最小，求此最小总功率P 最小。

5．表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。

求：(1)电烤箱在高温档时正常工作5min所消耗的电能是多少?(2)开关S1、S2均闭合时，电烤箱处什么档位?电路中R1的阻值是多少?(3)电烤箱在低温档正常工作时，R1的功率是多少?6．如图是某型号电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭。

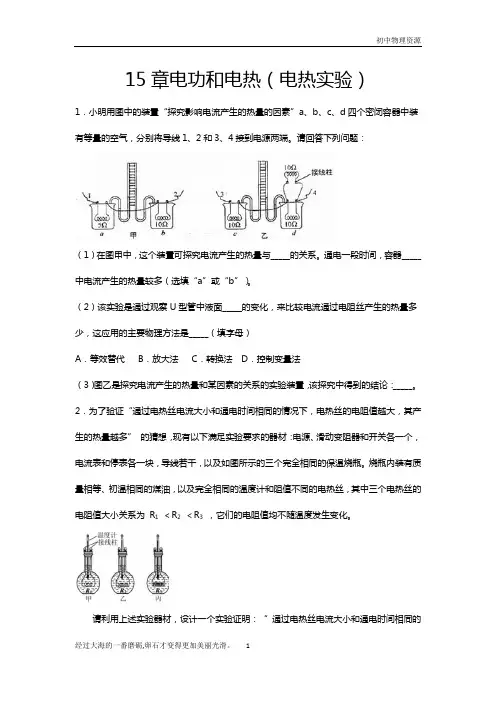

15章电功和电热（电热实验）1．小明用图中的装置“探究影响电流产生的热量的因素”a、b、c、d四个密闭容器中装有等量的空气，分别将导线1、2和3、4接到电源两端。

请回答下列问题：（1）在图甲中，这个装置可探究电流产生的热量与_____的关系。

通电一段时间，容器_____中电流产生的热量较多（选填“a”或“b”）。

（2）该实验是通过观察U型管中液面_____的变化，来比较电流通过电阻丝产生的热量多少，这应用的主要物理方法是_____（填字母）A．等效替代B．放大法C．转换法D．控制变量法（3）图乙是探究电流产生的热量和某因素的关系的实验装置，该探究中得到的结论：_____。

2．为了验证“通过电热丝电流大小和通电时间相同的情况下，电热丝的电阻值越大，其产生的热量越多”的猜想，现有以下满足实验要求的器材：电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干，以及如图所示的三个完全相同的保温烧瓶。

烧瓶内装有质量相等、初温相同的煤油，以及完全相同的温度计和阻值不同的电热丝，其中三个电热丝的电阻值大小关系为R1＜R2＜R3，它们的电阻值均不随温度发生变化。

请利用上述实验器材，设计一个实验证明：“通过电热丝电流大小和通电时间相同的情况下，电热丝的电阻值越大，其产生的热量越多”。

实验设计中可用煤油升高的温度ΔT 的大小表示电流通过电热丝R 产生热量的多少。

请画出实验电路图，写出实验步骤，画出实初中物理资源验数据记录表格。

（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格。

3．小南用如图所示的实验装置分别探究“电流通过导体产生的热量与电阻电流的关系”．（1）两根电阻丝采用串联的连接方式，其目的是为了控制______和通电时间相等；（2）为了便于比较两电阻丝通过电流后产生热量的多少，A、B两瓶中要装入初温和_____相等的煤油．闭合开关一段时间后，通过观察______来判断电流的热效应跟电阻大小的关系；（3）实验中选用煤油而不用水的原因之一是因为煤油的比热容较______，吸热相同时，温度升的高，实验现象明显；（4）本实验中的探究方法有_____________（写出一个即可）．4．小明在探究“电流通过导体产生的热量跟那些因素有关”时，设计了如图所示的实验装置，两个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计和阻值不等的电阻丝，已知R1＞R2．实验桌上还有满足实验要求的电源、滑动变阻器、电流表和开关各一个．（1）实验中应通过比较_____的大小，来比较电流通过导体时产生的热量的多少．（2）闭合开关后，通过两段电阻丝的_______和______是相等的；通电一段时间后，可以观察到_____瓶中温度计的示数较高．（填：“甲”或“乙”）（3）该实验可探究电流通过导体产生的热量是否与______有关．5．小华想探究“电流通过导体产生的热量跟电阻大小是否有关”．实验桌上有三个完全相同的烧瓶，烧瓶内装有质量和初温都相同的煤油、完全相同的温度计，其中两个烧瓶内分别装有阻值为5Ω的电阻丝，第三个烧瓶内装有阻值为10Ω的电阻丝．实验桌上还有满足实验要求的电源、开关、滑动变阻器和导线若干．小华选取合适的器材，设计了如图所示的实验装置．（1）实验中需要控制的变量是__________和__________．（2）其中甲烧瓶中装有5Ω的电阻丝，乙烧瓶中的电阻丝阻值应为__________Ω．（选填“5Ω”或“10Ω”）（3）实验中是通过比较__________来判断电流通过导体产生热量的多少．（4）学习了本部分内容后，小华上网查找资料发现了如下应用：为避免因线路结冰而倒杆断线，提高电网对极端气候、重大自然灾害的抵御能力，国家电网公司2008年重点科技减灾防灾项目——直流熔冰装置研制成功．该装置需要1至2万千瓦的功率，最大熔冰电流可达6000安，最长熔冰距离可达200公里．位于某电网线路上相距几十公里的A、B两地之间输电线路和固定在B地的熔冰装置如图所示．熔冰装置上的“+”、“-”是两个接线端子．（进行熔冰时输电线上的高压交流电已切断）①该熔冰装置的工作原理是利用电流的________效应，在熔冰过程中能量的转化是将电能转化为___．（选填“内能”或“机械能”）②若要对A、B两地之间的“2”和“3”两根输电线进行熔冰，如何操作才是切实可行的（____）A．分别将“2”和“3”两根输电线单独接在电源“+”、“-”两个接线端子上B．将“2”和“3”两根输电线并联后接在电源“+”、“-”两个接线端子上C．将“2”和“3”两根输电线串联后接在电源“+”、“-”两个接线端子上6．某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。

九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。

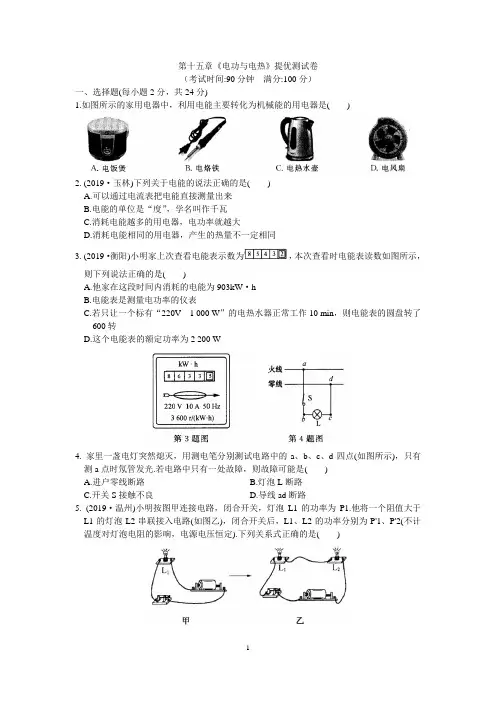

第十五章《电功与电热》提优测试卷（考试时间:90分钟满分:100分）一、选择题(每小题2分，共24分)1.如图所示的家用电器中，利用电能主要转化为机械能的用电器是( )2. (2019·玉林)下列关于电能的说法正确的是( )A.可以通过电流表把电能直接测量出来B.电能的单位是“度”，学名叫作千瓦C.消耗电能越多的用电器，电功率就越大D.消耗电能相同的用电器，产生的热量不一定相同3. (2019·衡阳)小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是( )A.他家在这段时间内消耗的电能为903kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220V 1 000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转D.这个电能表的额定功率为2 200 W4. 家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光.若电路中只有一处故障，则故障可能是( )A.进户零线断路B.灯泡L断路C.开关S接触不良D.导线ad断路5. (2019·温州)小明按图甲连接电路，闭合开关，灯泡L1的功率为P1.他将一个阻值大于L1的灯泡L2串联接入电路(如图乙)，闭合开关后，L1、L2的功率分别为P'1、P'2(不计温度对灯泡电阻的影响，电源电压恒定).下列关系式正确的是( )A. P'2 >P'1>P1B. P'2 >P1>P'1C. P1>P'2 >P'1D. P1 >P'1>P'26.在“比较两个灯泡的亮暗”活动中，同学们设计了如图所示的电路.现在利用此电路探究电流做功与哪些因素有关.下列有关说法中正确的是( )A.两个灯泡的电阻必须相等B.将两个灯泡串联只是控制了电流相等C.此电路可以研究电功与电压的关系D.滑动变阻器只起到保护电路的作用7.晓彤和小雪利用家中标有“3 000 r/(kW·h)”的电能表探究电水壶烧水的相关问题.当家中只有电水壶正常工作时，晓彤发现电能表表盘转动168 r恰好用了180 s的时间，使电水壶中的水温度升高6 0℃.若电流产生的热量完全被水吸收，则下列说法不正确的是( )A.电水壶中水的质量是0. 8 kgB.该过程消耗的电能是2. 016 × 105 JC.电水壶的电功率是1 120 WD.通过电水壶的电流是6. 8 A8. (2019·广西)如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3，小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关.下列说法正确的是( )A.此实验在探究电热Q与电阻R是否有关B.通过R1的电流和通过R2的电流大小相等C.电阻R1两端的电压和R2两端的电压相等D.通电后，A管的液面将会比B管的液面高9. (2019·兰州)有两只灯泡L1、L2，分别标有“220 V 100 W”和“220 V 40 W”的字样.若不考虑温度对灯丝电阻的影响，下列说法中正确的是( )A.两灯正常发光时，L1的电阻较大B.两灯并联接入220 V的电路，L1、L2消耗功率之比是2：5C.两灯串联接入220 V的电路，L1消耗的功率小于25 WD.两灯串联接入220 V的电路，两灯泡消耗总功率大于40 W小于100 W10. (2019·通辽)某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示.供电处电压U不变，从供电处到工地用长导线(有电阻)连接;闭合开关S1、S2时，加热器和照明灯同时工作.断开S2后与断开S2前相比较，下列说法正确的是( ) A.照明灯亮度不变 B.照明灯亮度变暗C.相同时间内长导线上消耗的电能不变D.相同时间内整个供电线路消耗的电能减少11.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示.下列说法正确的是( )A. A的电阻值为6. 25 ΩB. A和B串联，电路中电流为0. 4 A时，A、B的电功率之比为5：4C. A和B并联在电压为2. 5 V的电源两端，A、B的电功率之比为5：4D.当A和B串联，两者电阻相同时，电源电压为3V12. (2019·德阳)如图所示的电路，电源电压为12 V且保持不变.闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4V;当滑片P置于滑动变阻器的b端时，电压表的示数变化了2V，在10 s内定值电阻R1产生的热量为36 J.则下列结果正确的是( )A.电路中的最大电流为1AB.滑片P在中点时，10 s内滑动变阻器R消耗的电能为60 JC.滑动变阻器R先后两次消耗的电功率之比为8：1D. R1先后两次消耗的电功率之比为16：9二、填空题(每空1分，共27分)l3. (2019·益阳模拟)小军买了一个“电热驱蚊器”，它是利用电流的效应来工作的;当小军把“电热驱蚊器”的插头插入插座时，保险丝立即熔断了，可能是插头处发生.14.太原市汾河两岸灯光夜景改造工程完工，使汾河公园夜景更加美丽，又节能环保.其中长风大桥换上了约3 000盏新型LED灯，灯的功率由原来的28 W变成了13 W.若这些夜景灯每天工作3h，则一个月(按30天计算)节省的电能为kW·h;节省下的电能可使额定功率为1 000 W的电热水壶正常工作h.15.如图所示，测电笔正确的使用方法是(选填“甲”或“乙”).已知测电笔的电阻约为1. 1 ×106 Ω;氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V 40 W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的(结果保留到整数)倍.16. (2019·绥化)如图所示是探究电流通过导体时产生的热量与关系的实验装置.通电一段时间，左侧容器和右侧容器中的电阻丝产生的热量之比为.17. (2019·荆门)白炽灯A标有“220 V 100 W”字样，白炽灯B标有“220 V 25 W”字样，设它们的电阻不随温度而变化.如果将它们串联起来，接在220 V的电路中，A灯的电压为V，A与B的电功率之和为W.18. (2019·重庆)如图所示，电源电压保持不变，滑动变阻器的滑片P移动到某一位置不动，然后改变电阻箱R'的阻值，得到多组电流、电压值，记录如下表.第4次实验时电阻箱的电功率为W.分析数据发现电阻箱在第2、6次(或第3、5次)实验时电功率相等，由此推理电阻箱在第1次与后面第n次实验时的电功率也相等，则第n次实验时电阻箱的阻值为 Ω.19. 如图所示为小娟家洗手间的部分电路. 白炽灯L 上标有“220V 40W ”字样，L 正常工作时电阻为 Ω，该电路存在的安全隐患是 .小娟改进电路后，想到家人常忘记关灯，便把标有“220V 60W ”的白炽灯L'与L 串联接入A 、B 之间，则电路的总功率比原来 (选填“大”或“小”)，L'与L 两端的电压之比为 (不计灯丝电阻的变化).20.图甲是白炽灯和发光二极管(LED)的能量转化图，小明设计了图乙两个电路来比较小灯泡和LED 的发光情况.调节滑动变阻器使两个电路中的电压表与电流表示数的乘积相等，则工作相同时间，哪个消耗电能多? ，哪个更亮? .(选填“小灯泡”“LED ”或“一样亮”)21. (2018·安庆一模)在如图所示的家庭电路中，当家电维修人员在图中C 处不慎触电时，漏电保护器就会检测到通过图中A 、B 两处的电流 (选填“相等”或“不相等”)，从而迅速切断电路，起到保护作用.如果闭合空气开关后，用电器不能工作，用测电笔检测A 、B 两处时，氖管均发光，则电路中出现故障的原因可能是 .22. (2019·河南)在家用电器调查活动中，小亮让电热水器单独工作2 min ，测得家中如图所示的电能表的转盘转了70 r ，热水器的实际功率为 W;若不计能量损失，这段时间内热水器中50 L 的水可升温 ℃.由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要 (选填“粗”或“细”).[已知水=1.0× 103 kg/m3，c 水=4. 2 × 103 J/ ( kg ·℃)]23. (2019·天水)如图所示的电路，电源电压保持不变，电阻R1与R2的阻值之比为2：3.开关S 断开时，R1与R2的电功率之比为 ;开关S 闭合前后，电压表两次的示数之比为.24. (2019·贵港三模)如图所示，电源电压恒定，小灯泡标有“6 V 3 W ”字样，定值电阻R2的阻值为10 Ω，R1为滑动变阻器.开关S1、S2都闭合时，灯L 恰好正常发光，电流表示数为1.1 A ，此时R1在10 min 内产生的热量为 J;当S1、S2都断开时，调节R1的滑片使其消耗的功率为R2功率的12，则R2消耗的功率是 W.三、解答题(共49分)25. (2分)(2019·泰州)将图中带开关的三孔插座正确接入家庭电路.26. (8分)(2019·昆明)在“探究电流产生的热量与哪些因素有关”的实验中，提供了如图所示的实验器材，其中R1 >R2.实验一:探究电流产生的热量与电阻的关系(1)请按照图甲中的电路图将对应的实物图乙连接完整.(2)电路中电阻丝的连接方式是为了控制 ；电阻丝放出热量的多少，通过 来进行判断.(3)闭合开关，经过一定时间，用电阻丝R1加热的煤油温度升高了△t1，用电阻丝R2加热的煤油温度升高了△t2，那么△t1 (选填“大于”“等于”或“小于”)△t2.实验二:探究电流产生的热量与电流的关系(4)闭合开关，移动滑动变阻器的滑动触头，使电路中的电流变成实验一中电流的2倍，且通电时间相同，实验发现：用电阻丝R1(或R2)加热的煤油，温度升高量△t'1 (或△t'2) (选填“大于”“等于”或“小于”)2△t1 (或2△t2)，该实验说明电流产生的热量与电流正比例关系.(5)你认为做这个实验产生误差的主要原因是.27. (5分)(2019·德州一模)同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压为6 V，灯泡的额定电压U0 = 3. 8 V，额定功率在1～1. 5 W的范围内.(1)按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整.(2)小杜同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率(选填“变大”“变小”或“不变”)，同时观察到小灯泡的亮度将变(选填“亮”或“暗”).(3)另一组的小张同学在实验过程中发现电流表、电压表示数如图丙所示，经分析造成这种现象的原因是.28. (7分)(2019·无锡)小明和小红做“测量小灯泡的功率”实验，实验目的是测最小灯泡的额定功率和实际功率.器材有:电压恒为4. 5 V的电源、额定电压为3. 8 V的小灯泡、滑动变阻器(20Ω 2 A)、电压表、电流表、开关各一个，导线若干.(1)小明连接了如图甲所示的电路，准备将电压表接在小灯泡两端，电压表的表盘如图乙所示，小红认为这样连接电压表不妥，理由是.(2)小明和小红讨论后，选择0～3 V的量程，将电压表接在滑动变阻器的A、B接线柱上，请你用笔画线代替导线，将电路连接完整.(3)正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑片P，读出电压表、电流表的示数，观察小灯泡的亮度变化，记录在下表中.①为达成实验目的，请将表格中的栏目补充完整: ;②当电压表示数为0. 7 V时，电流表示数如图丙所示，则小灯泡的额定功率为W;③实验结果表明，小灯泡的亮度与实际功率的关系是: ;④实验时，若移动滑片P至B端，则开关闭合后会出现现象，导致器材可能损坏.29. (6分)阅读短文，回答文后问题.电水壶如图甲所示是常见的电水壶，它的工作原理是接通电源加热后，水温逐步上升到100 ℃，水开始沸腾，水蒸气使双金属片变形推动蒸汽开关，从而使电水壶在水烧开后自动断电(下次烧水需重新闭合蒸汽开关).如果蒸汽开关失效，壶内的水会一直烧下去，直到水被烧干，发热元件温度急剧上升，位于发热盘底部也有一个双金属片开关，会因为热传导作用温度急剧上升，膨胀变形，断开电源.如图乙所示是双金属片温控原理图，A为双金属片，由两层不同金属黏合而成，受热时两者膨胀的快慢不同.在未通电和低于预定温度时，双金属片A和静片B上的触点接通，电路正常工作，当温度达到预定温度时，双金属片向左弯曲(温度越高，弯曲程度越大)，电路断开.C是调节旋钮，调节它可改变双金属片与静片弹性接触的力度，从而调节双金属片断开的温度.图丙是传统电水壶用电热丝(实线①)及PTC材料(实线②)的电阻随温度变化的关系图像.若使用PTC加热元件代替电热丝，可以有效防止因为干烧而出现的着火危险.PTC加热元件的自动控制温度性能是绝对可靠的，它依靠的是PTC本体内的电阻变化而控制温度，而不是依靠任何触点控制.所以现在很多高档的电热水壶采用了PTC加热元件.(1)若不使用三线插座供电，手摸电水壶的金属外壳(选填“一定会”“一定不会”或“有可能”)触电.(2)图甲中的电水壶，其蒸汽开关与双金属片开关应(选填“串联”或“并联”)连接.(3)关于图甲电水壶中的双金属片，下列说法正确的是.A.双金属片受热时，金属层a比b膨胀快B.调节旋钮C，使静片B向左弯曲时，双金属片断开的温度值变低C.蒸汽开关与发热盘底部的双金属片开关是同时断开的D.双金属片触点频繁通断电，容易烧接在一起，从而导致干烧危险(4)通电后PTC电水壶发热盘的最终温度应在(选填“T5～T6”“T6～T7”或“T7～T8”)范围内.(5)通电后，①②两种发热材料的功率随时间变化的图像正确的是.30. (5分)(2019·泰州)如图所示为某型号电动机的铭牌，求:(1)此电动机的额定电流.(2)此电动机正常工作10 min所消耗的电能和由此转化的机械能.31. (8分)(2019·宿迁)某电器厂设计了一种具有高、中、低温三挡的家用电火锅，该火锅产品铭牌和电路图如图所示:(1)当开关S1断开、S2接a时，该电火锅选用(选填“高温”“中温”或“低温”)挡工作.(2)当电火锅使用中温挡正常工作时，电路中电流是多大?接入电路的电热丝的阻值是多少?(3)用电火锅高温挡在额定电压下烧水7 min，电流做了多少功?若电热丝产生的热量全部被水吸收，在1标准大气压下，能使1 kg初温为20℃的水升高多少摄氏度?[c水 4.2 ×103 J/(kg·℃)]32. (8分)(219·怀化)如图甲是定值电阻R1和标有“8 V 8 W”灯泡L的I-U关系图像.如图乙所示，电源电压恒定不变，滑动变阻器的最大阻值为12 Ω.当开关S、S2闭合，开关S1断开，将滑动变阻器R2的滑片P滑到b端时，灯泡L的实际功率为1W.求:(1)灯泡正常发光10 s，电流通过灯泡产生的热量.(2)电源电压.(3)当开关S、S1、S2同时闭合，调节滑片P，求电路消耗的最大功率.参考答案一、选择题1. D2. D3. C4. C5. C6. C7. D8. D9. C 10. D 11. C 12. D二、填空题13. 热短路14. 4050 405015. 乙90016. 电流4：117. 44 2018. 0.45 10019. 1210 灯L直接接在了火线上小2：320. 一样多LED21. 不相等进户零线的某处断路22. 2100 1.2 粗23. 2：3 2：524. 2160 1.6三、解答题25. 如图所示26. (1)如图所示(2)通过两电阻丝的电流相等温度计的示数变化(3)大于(4)大于不成(5)两瓶中煤油的质量是否相等或两温度计的准确性是否一致27. (1)如图所示(2)变大亮(3)电压表量程接错了，接了0～3 V量程28. (1)电压表接小量程时，小灯泡两端电压无法达到额定电压;电压表接大量程时，分度值为0. 5 V，测量额定电压3.8 V误差较大(2)如图所示(3) ①灯泡的功率②1. 14③灯泡的实际功率越大，灯泡越亮④电压超过电压表量程29. (1)有可能(2)串联(3)D(4) T6～T7(5)A30.(1) 0.2A.(2) 2.64×104 J 2.4×104 J31. (1)低温(2)2A 110Ω(3)3.696×105 J 80 ℃32. (1)80 J(2)8 V(3) 14.4 W。

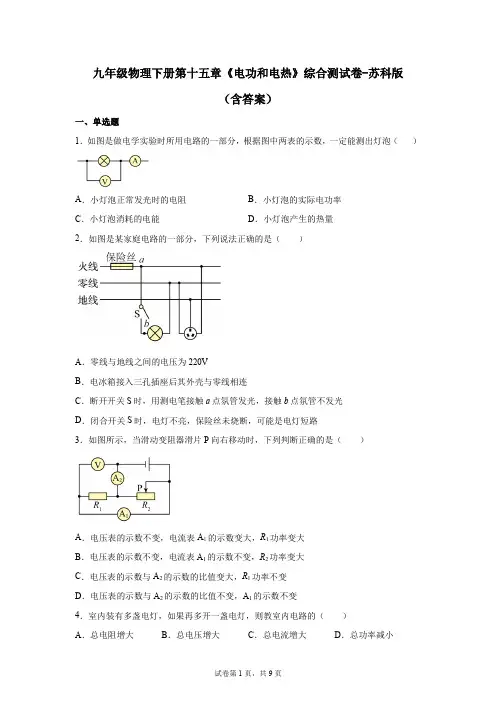

九年级物理下册第十五章《电功和电热》综合测试卷-苏科版（含答案）一、单选题1．如图是做电学实验时所用电路的一部分，根据图中两表的示数，一定能测出灯泡（）A．小灯泡正常发光时的电阻B．小灯泡的实际电功率C．小灯泡消耗的电能D．小灯泡产生的热量2．如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路3．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数不变，电流表A1的示数变大，R1功率变大B．电压表的示数不变，电流表A1的示数不变，R2功率变大C．电压表的示数与A2的示数的比值变大，R1功率不变D．电压表的示数与A2的示数的比值不变，A1的示数不变4．室内装有多盏电灯，如果再多开一盏电灯，则教室内电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总功率减小试卷第1页，共9页5．下列物理量的估测中，最符合实际的是（）A．一节全新干电池两端的电压约3V B．家用台灯正常工作时的电功率约10W C．家用冰箱正常工作时的电流约50A D．学生实验用小灯泡的电阻约500Ω6．下列数据符合实际的是（）A．某家用电饭锅的额定功率为70WB．家用台灯工作时的电流约为0.15AC．小明将一只铅笔从地上捡到课桌面上做的功约为1JD．某新型起重机的机械效率约为98%7．小明学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0C．站在地上的人接触A点，不会发生触电事故D．使用洗衣机时应选择插座C8．下列做法中，符合安全用电原则的是（）A．用湿抹布擦拭电灯B．在加热器上烘烤衣物C．在高压线附近放风筝D．发生触电事故后，先切断电源再救人9．如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表V1与电流表A的示数之比保持不变试卷第2页，共9页C．电流表示数不变，两电压表的示数都将变大D．电流表示数变小，电压表V1示数不变，电压表V2示数变大10．将标有“6V6W”和“3V3W”的甲、乙两只灯泡并联接在电压为3V的电源两端，闭合开关，不计温度对灯丝电阻的影响。

15章电功和电热一、选择题1．在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω 0.5A"，当滑片P 由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4 W。

在保证电路元件安全的条件下，下列说法正确的是（）A．电源电压为5 V B．R1的阻值为20ΩC．R2接入电路的最小阻值为2ΩD．R2的最小功率是0.8 W2．下列用电器，主要利用电流热效应工作的是（）A．电热水器B．平板电脑C．电视机D．电风扇3．如图所示的四个电路中，电源电压U相同，R1＜R2，相同时间内整个电路产生的总热量由大到小的顺序是A．甲、乙、丙、丁B．丁、丙、乙、甲C．丁、甲、乙、丙D．丙、乙、甲、丁4．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A．三个用电器产生的热量一样多B．电风扇产生的热量最多C．电视机产生的热量最多D．电烙铁产生的热量最多5．关于家庭电路和安全用电，下列说法中正确的是（）A．发现有人触电时，立即用手直接将人拉开B．空气开关“跳闸”一定是出现了短路C．同时工作的用电器越多，总电阻越大D．使用试电笔时，手指要碰到笔尾的金属体6．如图所示，电源电压不变，小灯泡L规格为“6V 3W”（灯丝电阻不变）。

开关S闭合，S1、S2断开，滑动变阻器的滑片P从最右端B向左滑到某一位置时，它的电阻减少了6Ω，电流表的示数变化了0.1A，此时小灯泡恰好正常发光。

保持滑片P的位置不变，开关S、S1、S2都闭合时，电流表示数为2A，下列说法正确的是（）A．电源电压为12VB．滑动变阻器的最大阻值为18ΩC．电阻R0阻值为10ΩD．当S、S1、S2都闭合时，电路1min消耗的电能是1440J7．如图所示，电源电压不变，滑动变阻器R规格为“10Ω1A”，灯泡L1标有“6V 3W”字样，灯泡L2标有“2V 1W”字样（灯丝电阻不变），电流表量程为0~3 A，当闭合S1、S2，断开S3时，灯泡L1正常发光。

15章电功和电热（电热计算）1．为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”．餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定值，人一旦离开餐桌，提示器就会发出提示音，其原理图如图所示．电源电压3V不变，提示器的电阻R0恒为50Ω，传感器R1的阻值随载盘台所载质量变化的关系如下表所示．开关S闭合后，问:（1）根据表中数据，当载盘台所载质量是100 g时，R1的阻值是多少?电路中的电流是多少?（2）在第（1）问的基础上，通电5s，电流通过R1产生的热量是多少?（3）当电路中的电流达到0.03 A时，提示器会发出提示音，若空餐盘质量为100 g，此时盘内剩余食物的质量是多少?2．一台电动机正常工作时两端的电压为380V，线圈的电阻为2Ω，通过线圈的电流为10A，求：（1）这台电动机正常工作10min消耗的电能为多少J？（2）线圈中产生的热量是多少J？（3）有多少电能转化为了机械能？（4）转化为机械能的效率是多少？3．为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”．餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定位，人一旦离开餐桌，提示器就会发出提示音，其原理图如图所示．电源电压3V不变．提示器的电阻R0恒为50Ω，传感器R1的阻值随载盘台所载质量变化的关系如表所示．开关S闭合后，问：（1）根据表中数据，当载盘台所载质量是100g时，R1的阻值是多少？电路中的电流是多少？（2）在第（1）问的基础上，通电5s，电流通过R1产生的热量是多少？（3）当电路中的电流达到0.03A时，提示器会发出提示音，若空餐盘质量为100g，此时盘内剩余食物的质量是多少？4．如图甲是顺顺家的电饼铛，它的上、下盘可以分别加热，图乙为其内部电路图，R上、R 下分别为上盘和下盘的加热电阻．当上、下同时加热时电饼铛正常工作的总功率为2200W，且上、下盘的加热功率相等．（1）当上、下盘同时加热时，电饼铛的工作总电流是多少？（2）下盘加热电阻是多少欧？（3）用这个电饼铛上、下盘同时加热牛肉．若将0.5kg，20℃的牛肉加热至100℃，需要多长时间？不计热损失，c牛肉=3.3×103J（kg•℃）．5．我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：(1)当S与触点1、2接触时，电热炕功率是多少？(2)当电热坑处于低档时，电路中通过O点的电流是多少？(3)当该电热炕处于低档，且正常工作30min，所消耗的电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]6．小亮的妈妈买了一个“半球”牌自动热水壶送给爷爷，其铭牌如表，小亮为了给爷爷说明电热水壶的使用方法，他接水至800ml刻线处，然后把水壶放在加热座上，拨动开关，5min后水烧开，水壶自动断电，已知水的初温为20℃．（1）这壶水吸收的热量为多少？[c水=4.2×103J/(kg·℃)]（2）烧水时家中电压为220V，求电热水壶的热效率．（3）在用电高峰，电路中的实际电压将为198V，这时电热水壶的实际功率为多大？7．物理实验室有一个微型电动机，铭牌上标有“12V 3W”字样．兴趣小组的同学想让这个电动机正常工作，但手边只有一个电压为18V的电源，于是他们找来一个阻值合适的电阻R与之串联接入电路（如图所示）使小电动机刚好正常工作．求：(1)小电动机正常工作时的电流；(2)整个电路1分钟内消耗的总电能；(3)小电动机正常工作时，电阻R消耗的电功率．8．小丽家新买了一台电热水器，下表是该热水器的一些技术参数．现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，求：（1）此过程中水所吸收的热量；（2）热水器中电热丝的电阻；（3）热水器的效率．9．如图甲所示是某型号的浴室防雾镜，其背面粘贴有等大的电热膜．使用时，镜面受热，水蒸气无法凝结其上，便于成像，下表是该防雾镜的相关数据：（1）求防雾镜正常工作时的电流．（2）经测试，在﹣10℃环境下．正常工作400s使平面镜的平均温度升高了40℃，求电热膜绐平面镜的加热效率．[玻璃的比热容为0.75×103J/（kg•℃）]（3）如图乙所示，小明给防雾镜电路连接了一个滑动变阻器，能使电热极的功率在原功率的25%～100%之间变化，以满足不同季节使用的需要．请求出R的最大阻值．10．如图所示，已知小灯泡L1的额定电压为2V，L2的额定电压为6V，电源电压保持不变．当开关S1和S4闭合，S2和S3断开时，电压表示数为5V，L1实际消耗的功率为其额定功率的；当开关S1和S2闭合，S3和S4断开时，电压表的示数为3V；当开关S1和S3闭合，S2和S4断开时，电流表的示数为0.5A．设温度对电阻的影响可以不计，求L2的额定功率为多少？当S1、S2、S4均闭合，S3断开时，1min内电流产生的热量为多少？11．一般来说，家庭电路中的用电器工作的电压并不等于额定电压.家庭里通常不备电压表，但借助电能表可以测出用电器的实际工作电压.若在电路中只接入一个电热水壶（壶中盛有4Kg、20℃的水），电热水壶的铭牌和电能表的铭牌如图18甲、乙所示.测得电能表的转盘转过125转的时间为121s.（不考虑温度对电热水壶电阻的影响.c水=4.2×103J/kg0C）（1）这段时间内电热水壶消耗的电能是多少焦？（2）如果电热水壶消耗的电能有70%转化为水的内能，则壶中的水温度升高了多少℃？（3）电热水壶中电热丝的电阻是多大？（4）电热水壶工作的实际电压是多少？12．如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0~3A．（1）当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为多大?在10min内电流通过R1所产生的热量是多少?（2）当开关S1、S2均闭合时，要使电流表安全使用，变阻器接入电路的阻值不得小于多少?R2消耗的最大电功率是多少?13．如图甲所示是某家用电热水壶及铭牌，如图乙所示是它的工作简化电路（R1和R2都是发热电阻），其中S是温度自动控制开关，当温度升高到一定值时，电热水壶自动切换到保温状态．（不计温度对电阻的影响）求：（1）电热水壶加热时，电路中的电流是多少？（2）电阻丝R1的阻值多大？（3）电热水壶保温11min时，电阻R1所消耗的电能是多少？14．有的高档小轿车座椅中安装有高低温挡的电加热器，其高温挡工作原理相当于如图所示的电路图，电源电压恒定不变，其中R1=12Ω，R2=6Ω，开关都闭合后，通过R1的电流为2A，求：（1）R1两端的电压？（2）R2通过的电流？（3）通电1分钟，整个电路产生的热量是多少？15．如图所示电路中，小灯泡L标有“4V 8W”字样，R2=6Ω，当S1、S2都闭合时，电流表示数为2．4A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；（3）当S1、S2都断开时，电阻R2在10s内产生的热量（小灯泡不受温度影响）答案1．（1）0.02A；（2）0.2J；（3）50g2．（1）2.28×106J；（2）1.2×105J；（3）2.16×106J；（4）94.7%3．（1）当载盘台所载质量是100g时，R1的阻值是100Ω，电路中的电流是0.02A；（2）通电5s，电流通过R1产生的热量是0.2J；（3）当电路中的电流达到0.03A时，盘内剩余食物的质量是50g．4．（1）10A；（2）44Ω；（3）60s5．（1）400W；（2）0.9A；（3）72.6℃。

15章电功和电热（电功率计算较难）R阻值为5Ω，滑动变阻器R上标有“20Ω、1．如图所示，电源电压为5V不变，定值电阻1A”字样，灯L标有“3V、1.2W”字样，电压表量程为0~3V。

(不考虑灯丝电阻的变化，且保证各元件均安全)(1)当S1、S3闭合、S2断开时，灯泡正常发光，滑动变阻器接入电路的阻值是多少？R的电功率是多少？(2)保持滑动变阻器滑片位置不动，当S1、S2闭合，S3断开时，R的最小电功率是多少？(3)当S1、S2闭合，S3断开时，2．在如图所示电路中，R1=5Ω，R2=10 Ω，开关闭合后电流表A 的示数为0.4A。

求：(1)通过R2的电流；(2)电阻R1消耗的电功率P13．如图甲是电阻R1和灯泡L的电流随电压变化图像，灯泡上标有“12V 9.6W”的字样。

将它们按图乙所示的电路连接，滑动变阻器上标有“20Ω 1.5A”，电流表使用的量程是03A，电源电压不变；初中物理资源(1)求灯泡L正常发光时的电阻R L；(2)当只闭合开关S、S2，滑片P位于a端时，灯泡L的实际功率为1W，求电源电压；(3)只闭合开关S、S1时，求电路消耗的最大电功率。

4．在如图所示的电路中，电源电压为6V且保持不变，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡L标有“5V 2.5W”字样：（不考虑灯丝电阻的变化）(1)试通过计算说明，不能在将滑动变阻器的滑片P移到最左端的位置时闭合开关S；(2)调整滑动变阻器滑片P的位置，使灯泡L正常发光，此时滑动变阻器的接入阻值是多少？(3)在保证电路元件安全的情况下，试求该电路消耗的最大功率和最小功率的比值。

5．如图所示是一个额定电压为220V，保温功率为32W，加热功率为1000W的电热水器的电路图。

只闭合开关S1，电热水器处于保温状态；同时闭合开关S1、S2，电热水器处于加热状态。

把该电热水器接入220V的家庭电路，使它处于正常加热状态，通电5min，恰好能使2kg水的温度升高25℃，水的比热容为c水=4.2×103J/(kg∙℃)。

15章电功和电热（电功率测量）1．下面是小明“测定小灯泡的电功率”的实验过程，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。

（1）小明连接的实物电路如图甲所示，有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线。

（2）纠正电路错误后，闭合开关，移动滑片P到某一点，电压表的示数如图乙所示，若要测量小灯泡的额定功率，应将实物电路中的滑片P向滑动变阻器的_____（选填“左”或“右”）端移动，才能使电压表的示数为2.5V。

（3）移动滑片P，记录多组电压表和电流表的示数，并绘制出如图丙所示的I﹣U图象。

根据图象信息，可计算出小灯泡额定功率是_____W。

（4）改正实物连接如图甲的错误后，该电路还可以用来做其它实验，请你写出其中两个：①_____；②_____。

（5）完成上述实验后，小明在缺少电压表的情况下，根据绘制出的如图丙小灯泡电流与电压关系图象，设计出了一个测量未知定值电阻的电路，如图所示。

请根据电路图写出其中一次测量的实验步骤：①闭合开关S1，断开开关S2，调节滑动变阻器的滑片，使_____；②闭合开关S2，断开开关S1，_____；（6）小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值是2Ω时，电流表示数为1A；要使电流表示数是0.5A，应将2Ω的电阻更换为_____Ω的电阻；多次测量后作出的I﹣R图象是图中的_____。

待测电阻的表达式为_____2．在“测量小灯泡电功率”的实验中，电源电压为3 V，小灯泡额定电压为2.5 V，小灯泡电阻约为10 Ω。

(1)请你用笔画线代替导线，将图甲中的实验电路连接完善(要求滑片向左移动时灯泡变暗)。

(2)小泉同学连接好最后一根导线后，闭合开关，他发现无论怎样移动滑片，灯泡都很暗，且两表示数不变，出现上述故障的原因可能是:______（写出一种可能性即可）(3)故障排除后，小泉同学闭合开关，移动滑动变阻器的滑片到某点，电压表的示数如图乙所示，为______V。

15章电功和电热一、选择题1．小张从实验室找到四只电能表，其规格如下所示。

她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转盘转得最快的是（）A．220V 5A 50Hz 1200r/（kw•h）B．220V 2A 50Hz 1800r/（kw•h）C．220V 5A 50Hz 2500r/（kw•h）D．220V 2A 50Hz 3600r/（kw•h）2．甲、乙两个用电器的电压之比为5：4.电流之比为1：2.通电时间之比为2：1.则两个用电器消耗的电能之比为A．4:5 B．5:1 C．5:4 D．5:83．小明家记录10月初电能表示数为1432.7度，电能表的部分参数及11月初的示数如图所示，下列说法正确的是A．用电1kW•h，该电能表转盘转过2500转B．小明家10月份总共用电105JC．此电能表能长期正常运行的最大电流为10AD．11月初小明家已经消耗的电能是15377kW·h4．由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们初中物理资源按照图所示方式串联接入电路中，不计温度的影响，下列判断正确的是（ ）A ．通过两段导体的电流：AB BC I I ＞ B ．两段导体的电阻值：AB BC R R ＜ C ．两段导体两端电压值：AB BC U U ＜D ．两段导体发热的功率：AB BC P P ＞5．某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位 A ．电能B ．电功率C ．电压D ．电流6．某同学利用如图所示电路，测量额定电压为2.5 V 小灯泡的额定功率，下列说法错误的是A ．闭合开关前，滑片P 应滑到B 端B ．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C ．当电压表示数为2.5 V 时，测出通过小灯泡的电流，可算出小灯泡的额定功率D ．实验还可得知，小灯泡的实际功率越大，小灯泡越亮7．超导现象是指某些物质在温度很低时电阻变为零的现象。

15章电功和电热（电功率测量较难）1．实验：测量小灯泡的电功率【实验器材】额定电压为2.5 V的小灯泡(正常发光时电阻约为6 Ω)、滑动变阻器(“10 Ω 2 A”)、新干电池两节、开关、导线若干等。

【实验原理】____________________；【实验步骤】(1)请你用笔画线代替导线将如图－甲所示的实物电路连接完整。

(2)若连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。

检查发现连线正确，请你找出实验中的两个操作不当之处：_______________________和__________________。

(3)排除故障后，当移动滑片P到某位置时，电压表示数如图－乙所示，若要测量小灯泡的额定功率，此时应在此位置基础上将滑片P向________(选填“左”或“右”)移动，使电压表的示数为__________V，此时电流表的示数如图－丙所示，则小灯泡的额定功率是___________W。

(4)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图－丁所示的I－U图像，结果发现该图像不是直线，主要原因是_______________________。

2．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω，有两个规格分别为“10Ω1A”、“50Ω2A”的滑动变阻器，电源电压为9V．（1）本实验中应该选择规格为_________的滑动变阻器；（2）图甲中电路已经连好，请在右面方框中画出电路图；（3）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是________________ ．正确连接好电路，闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近9V，电流表示数几乎为0，电路的故障可能是_____________________；（4）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象如图丙所示，则小灯泡的额定功率为_______ W．在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比_______（填“变大”、“变小”或“不变”），导致这一结果的原因是__________________________________________________________；（5）整理器材时发现滑动变阻器的PB部分比PA部分热，原因是____________________________________________________________ ．3．“测量小灯泡电功率”的实验电路如图甲所示。

15章电功和电热（电热计算）1．电热水壶由于使用方便、高效，巳成为家庭常用的电器之一．上面是某电热水壶的铭牌．要将lL 20℃的水烧开（在标准大气压下），此电热水壶需正常工作3min 20s的时间．则：（1）水吸收的热量是多少？（2）电热水壶消耗多少电能？（3）电热水壶的热效率是多少？2．电磁炉是一种效率较高的新型灶具，已广泛进入寻常百姓家中．小华观察到家中的电磁炉铭牌上标有“220V 2000W”、电能表铭牌上标有“220V 10（20）A 1500r/kW•h”字样．小华单独把电磁炉接入电路中，用它在5min内把1.5kg、20℃的水加热到100℃，观察到电能表转盘转了225转，则：（1）加热5min水吸收的热量是多少？（2）电磁炉工作5min实际消耗的电能是多少？（3）电磁炉实际电功率是多少？（4）比较（1）、（2）两问的计算结果，你发现什么问题？如何解释？（5）根据电磁炉的铭牌说明与（3）问的计算结果，你发现什么问题？如何解释？3．小明的新家想安装一台无水箱式电热水器，这种电热水器当有冷水流过它时，就能达到要求的温度而立即从喷头流出供淋浴．已知冷水温度为15℃，淋浴所需热水温度为40℃，电热水器一分钟流出热水的质量约为4kg，水的比热容为4.2×103J/(kg·℃)．（1）将质量为4kg温度为15℃的冷水，加热到淋浴所需要的温度，水吸收的热量是多少？（2）如果不考虑热损失，无水箱式热水器的电功率至少多大才能满足淋浴的要求？（3）小明新家的电路允许通过的最大电流为30A，问他家能不能使用该电热水器？4．如图所示是一个理发用电吹风的实物连接简图．其中发热电阻丝的阻值为50Ω．求：（1）电吹风吹冷风时，测得插头处电流为0.2A，此时电吹风消耗的电功率．（2）电吹风吹热风时，正常工作2min，消耗的电能为多少度？5．有一电风扇上标有“220V ,55W”，若风扇的电动机线圈电阻为8Ω，当它正常工作时：(1).电源供给的电功率是多少？(2).转化为风的电功率是多少？(3).电动机的发热功率是多少？6．如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U—I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I图像，如图乙所示．（1）求定值电阻R0的阻值；（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；（3）将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率．7．电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示：（1）当只闭合S1时，电吹风正常工作1min消耗的电能是多少J？（2）当同时闭合S1、S2时，电吹风正常工作，通过R的电流为多大？（3）当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少J？8．某电饭锅简化电路如图甲所示，R1和R2均为定值电热丝，S为手动开关，S1为自动开关．（1）煮饭时，把电饭锅接入220 V电路中，电路中总电流随时间变化的图象如图乙所示．求：①电饭锅正常工作时的加热功率和保温功率；②电热丝R2的阻值；（2）当S闭合、S1断开时，若电路中的实际电流始终为0.9 A，求10 min内电饭锅产生的热量．9．家乐牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路。

15章电功和电热（电功率计算）1．如图所示的电路中，电源两端电压保持不变，电阻R 1的阻值为10Ω，电阻R 2的阻值为20Ω，当只闭合开关S 1时，电流表的示数为0.6 A 。

求：(1)电源的电压U ；(2)只闭合开关S 1时，电路消耗的总功率P ； (3)开关S 1、S 2都闭合时，电流表的示数I 。

2．如图所示的电路中，电源电压保持不变，电阻R 2的阻值为30Ω。

当开关S 闭合时，电流表的示数为0.4A 。

当开关S 和S 1都闭合时，电流表示数为1.2A ．求(1)电源电压； (2)电阻R 1的阻值；(3)开关S 和S 1都闭合时，整个电路1min 消耗的电能。

3．某型号电烤箱的加热和保温两个档位的简化电路如图所示，已知该电烤箱的保温档位的电功率为440W ，加热档位的电功率为1100W ，1R 、2R 为电阻不变的电热丝。

请你解答下列问题：(1)1R 的阻值；初中物理资源(2)若电热丝2R 烧断，请通过计算说明能否用2根“220V 330W ”的电热丝代替R 2，让电烤箱恢复正常工作。

4．如图所示为某品牌电饭锅的简化电路图，R 1和R 2均为电热丝，S 1是温度自动控制开关，已知电饭锅的额定电压为220V ，高温挡功率为1320W ，低温挡功率为110W 。

求：(1)将锅内2kg 的水从20℃加热到100℃，水吸收的热量；[c 水＝4.2×103J/（kg·℃）] (2)电热丝R 2的阻值。

5．如图所示的电路中，电源电压为9V ，灯泡L 上标有“6V 1.2W ”的字样，闭合开关S ，灯泡恰好正常发光，求此时：(1)通过灯泡L 的电流； (2)电阻R 的阻值； (3)灯泡1min 消耗的电能。

6．在家庭电路中接入标有“220V40W ”字样的电灯泡正常工作时。

求：(1)通过该电灯的额定电流I。

(2)电灯泡此时的电阻R的值是多少？(3)60s内电流通过电灯泡正常工作时所做的电功W是多少？(4)当把两个完全相同的这样的电灯串联接入220V电压的电路中，两灯总的实际功率是多少？（设电阻不随温度而改变）7．如图，电源电压可调，已知R1 R2，R2=10Ω，滑动变阻器R3的最大阻值为15Ω，求：（1）若调节电源电压为5V，只闭合S2，移动滑动变阻器滑片在最左端时，求电流表示数；（2）若只闭合S2，调节电源电压，移动滑动变阻器滑片，电流表示数在0.2A~0.3A之间变化，求电电压的最大调节范围；（3）调节电源电压不变，若只闭合S1，移动滑动变阻器滑片在最左端时，电流表示数为0.5A；若同时闭合S1、S2、S3，电流表的示数为3A，求R1的功率。
