下载文档原格式

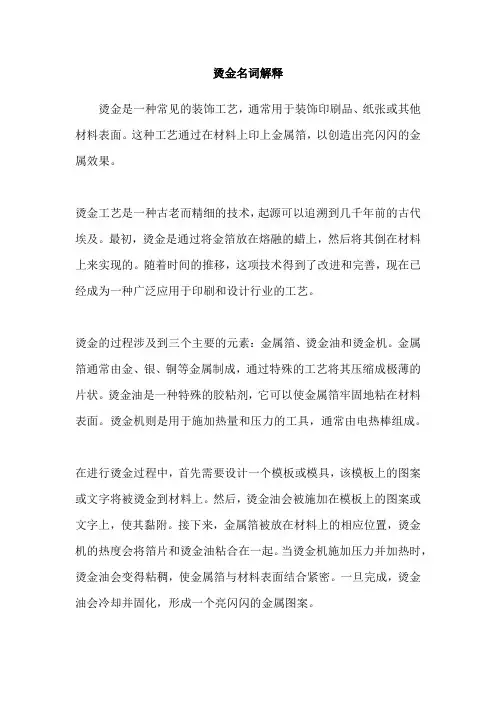

烫金名词解释
烫金是一种常见的装饰工艺，通常用于装饰印刷品、纸张或其他材料表面。
这种工艺通过在材料上印上金属箔，以创造出亮闪闪的金属效果。
烫金工艺是一种古老而精细的技术，起源可以追溯到几千年前的古代埃及。
最初，烫金是通过将金箔放在熔融的蜡上，然后将其倒在材料上来实现的。
随着时间的推移，这项技术得到了改进和完善，现在已经成为一种广泛应用于印刷和设计行业的工艺。
烫金的过程涉及到三个主要的元素：金属箔、烫金油和烫金机。
金属箔通常由金、银、铜等金属制成，通过特殊的工艺将其压缩成极薄的片状。
烫金油是一种特殊的胶粘剂，它可以使金属箔牢固地粘在材料表面。
烫金机则是用于施加热量和压力的工具，通常由电热棒组成。
在进行烫金过程中，首先需要设计一个模板或模具，该模板上的图案或文字将被烫金到材料上。
然后，烫金油会被施加在模板上的图案或文字上，使其黏附。
接下来，金属箔被放在材料上的相应位置，烫金机的热度会将箔片和烫金油粘合在一起。
当烫金机施加压力并加热时，烫金油会变得粘稠，使金属箔与材料表面结合紧密。
一旦完成，烫金油会冷却并固化，形成一个亮闪闪的金属图案。
烫金可以应用于各种不同的材料上，包括纸张、卡纸、布料和皮革等。
它常用于名片、贺卡、封面、礼品包装和书籍装饰等产品上，以增加其质感和视觉吸引力。
烫金可以创造出丰富多样的效果，如金色、银色、古铜色等，使印刷品更加华丽和独特。
总之，烫金是一种重要的装饰工艺，通过将金属箔烫印在材料表面，创造出亮闪闪的金属效果。
它不仅提升了产品的质感和视觉吸引力，还为设计师和印刷商提供了更多创作的可能性。

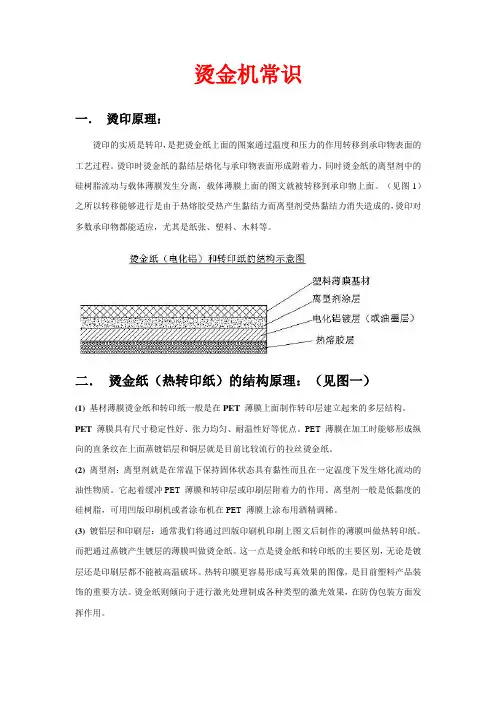

烫金机常识一．烫印原理：烫印的实质是转印，是把烫金纸上面的图案通过温度和压力的作用转移到承印物表面的工艺过程。
烫印时烫金纸的黏结层熔化与承印物表面形成附着力，同时烫金纸的离型剂中的硅树脂流动与载体薄膜发生分离，载体薄膜上面的图文就被转移到承印物上面。
（见图1）之所以转移能够进行是由于热熔胶受热产生黏结力而离型剂受热黏结力消失造成的，烫印对多数承印物都能适应，尤其是纸张、塑料、木料等。
二．烫金纸（热转印纸）的结构原理：（见图一）(1) 基材薄膜烫金纸和转印纸一般是在PET 薄膜上面制作转印层建立起来的多层结构。
PET 薄膜具有尺寸稳定性好、张力均匀、耐温性好等优点。
PET 薄膜在加工时能够形成纵向的直条纹在上面蒸镀铝层和铜层就是目前比较流行的拉丝烫金纸。
(2) 离型剂：离型剂就是在常温下保持固体状态具有黏性而且在一定温度下发生熔化流动的油性物质。
它起着缓冲PET 薄膜和转印层或印刷层附着力的作用。
离型剂一般是低黏度的硅树脂，可用凹版印刷机或者涂布机在PET 薄膜上涂布用酒精调稀。
(3) 镀铝层和印刷层：通常我们将通过凹版印刷机印刷上图文后制作的薄膜叫做热转印纸。
而把通过蒸镀产生镀层的薄膜叫做烫金纸。
这一点是烫金纸和转印纸的主要区别，无论是镀层还是印刷层都不能被高温破坏。
热转印膜更容易形成写真效果的图像，是目前塑料产品装饰的重要方法。
烫金纸则倾向于进行激光处理制成各种类型的激光效果，在防伪包装方面发挥作用。
(4) 热熔胶层：印刷油墨和产品之间的附着力从本质上讲来源于油墨的干燥，也就是形态的变化带来表面张力的变化。
但是烫金纸和转印纸上面的镀层或油墨层是已经彻底干燥的和产品表面不能直接附着。
而在最后的镀层或印刷层上涂布一层转印胶水解决了这个问题。
与产品的附着力好坏取决于转印胶水和产品材质的匹配性。
烫金机的应用范围一、烫金烫金是一种不用油墨的特种印刷工艺。
所谓烫金是指在一定的温度和压力下将电化铝箔烫印到承印物表面的工艺过程。

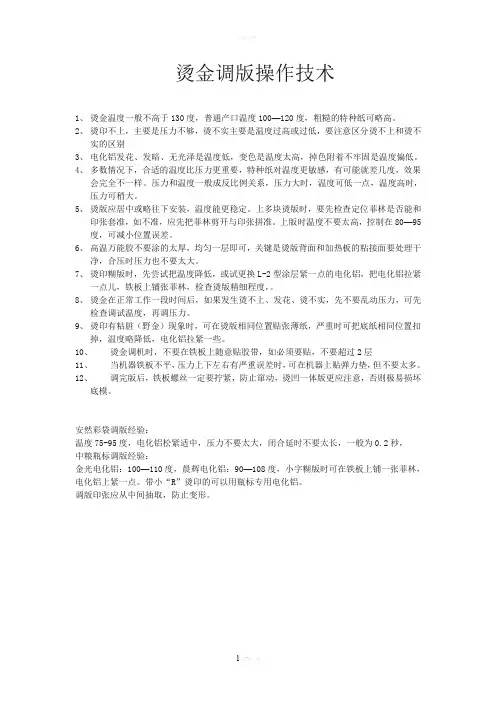

烫金调版操作技术1、烫金温度一般不高于130度，普通产口温度100—120度，粗糙的特种纸可略高。
2、烫印不上，主要是压力不够，烫不实主要是温度过高或过低，要注意区分烫不上和烫不实的区别3、电化铝发花、发暗、无光泽是温度低，变色是温度太高，掉色附着不牢固是温度偏低。
4、多数情况下，合适的温度比压力更重要，特种纸对温度更敏感，有可能就差几度，效果会完全不一样。
压力和温度一般成反比例关系，压力大时，温度可低一点，温度高时，压力可稍大。
5、烫版应居中或略往下安装，温度能更稳定。
上多块烫版时，要先检查定位菲林是否能和印张套准，如不准，应先把菲林剪开与印张拼准。
上版时温度不要太高，控制在80—95度，可减小位置误差。
6、高温万能胶不要涂的太厚，均匀一层即可，关键是烫版背面和加热板的粘接面要处理干净，合压时压力也不要太大。
7、烫印糊版时，先尝试把温度降低，或试更换L-2型涂层紧一点的电化铝，把电化铝拉紧一点儿，铁板上铺张菲林，检查烫版精细程度，。
8、烫金在正常工作一段时间后，如果发生烫不上、发花、烫不实，先不要乱动压力，可先检查调试温度，再调压力。
9、烫印有粘脏（野金）现象时，可在烫版相同位置贴张薄纸，严重时可把底纸相同位置扣掉，温度略降低，电化铝拉紧一些。
10、烫金调机时，不要在铁板上随意贴胶带，如必须要贴，不要超过2层11、当机器铁板不平，压力上下左右有严重误差时，可在机器上贴弹力垫，但不要太多。
12、调完版后，铁板螺丝一定要拧紧，防止窜动，烫凹一体版更应注意，否则极易损坏底模。
安然彩袋调版经验：温度75-95度，电化铝松紧适中，压力不要太大，闭合延时不要太长，一般为0.2秒，中粮瓶标调版经验：金光电化铝：100—110度，晨辉电化铝：90—108度，小字糊版时可在铁板上铺一张菲林，电化铝上紧一点。
带小“R”烫印的可以用瓶标专用电化铝。
调版印张应从中间抽取，防止变形。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
烫金工艺介绍
烫金工艺是一种将金属箔通过高温和压力的方式印刷到物品表面的装饰工艺。
这种工艺非常古老，据历史记录，早在2,500多年前，中国就已经使用烫金工艺装饰书籍和绸缎了。
现代烫金工艺主要分为两种：热转印和烫印。
热转印是将图案印刷在热敏纸上，通过辊式热转印机将图案转移到物品表面，这种机器适用于批量生产。
而烫印是将金属箔直接烫印在物品表面，需要烫印机和烫金钢版，适合用于手工制作、雕刻和独立样品制作。
烫金工艺的优点是装饰效果好，金属箔的金色、银色、铜色或其他颜色与物品表面产生鲜明的对比，具有高档、豪华的视觉效果。
同时，烫金也能增加物品的防水性、耐久性、耐磨性和抗氧化性。
烫金工艺适用于各种物品的装饰和标识，如名片、信封、书籍、礼品包装、衣服、鞋子、皮革制品、塑料、纸质、木质、金属和玻璃制品等等。
除了常规的黄金、银色、铜色，也可以采用多种颜色或渐变效果。
烫金工艺的注意事项包括：首先必须选择适合烫金工艺的物品表面和材料，以确保良好的附着力；其次必须根据设计图案选择合适的烫金箔厚度和颜色；最后，还需要严格控制烫金机的温度、压力和时间等参数，以确保装饰效果和物品质量。
在工作时，还要注意安全和卫生，避免发生火灾或烫伤等意外事件。
总之，烫金工艺是一种高档、美观和实用的装饰工艺，广泛应用于各种物品的装饰和标识。
虽然需要专业技能和设备，但是通过合适的操作和控制，可以达到非常好的效果。
对于希望提高产品价值和吸引消费者眼球的企业和个人，烫金工艺是一个不错的选择。
先烫金与后烫金在标签印刷中的应用两种烫金方式相比，后烫金是理想的方法，给标签图文设计带来方便，扩大了烫金图文的应用范围。
但受设备功能的局限，标签成本相对也高。
先烫金工艺适合简单图文的小标签加工，成本低、应用范围广，是中小型印刷厂常用的方法。
1.后烫金工艺。
后烫金工艺使用油墨，烫金部件安装在标签机印刷工位的后面。
卷筒材料首先印刷并经过干燥装置，油墨瞬间干燥，然后在油墨干燥后的材料表面或油墨表面烫金。
由于油墨已干燥，烫金图文的并列和叠印对卷筒材料没有任何影响，不会发生油墨蹭脏现象。
2.先烫金工艺。
应用在间歇式输纸印刷机，使用普通油墨，烫金部件安装在标签机印刷工位的前面。
由于使用的油墨为氧化聚合型干燥，印后的油墨彻底干燥需要一定的时间，所以烫金图文必须避开油墨。
避开油墨最好的方法就是在卷筒材料上预先烫金，然后再印刷，这样可使印刷图文和烫金图文分离（并列）。
如果在烫金图文上印刷，由于电化铝为金属表面，油墨只有挥发、结膜，无渗透，而且电化铝表面光滑、不着墨，不宜印刷。
先烫金可防止油墨蹭脏，保证标签印刷质量。
先烫金是指在标签机上，卷筒纸先烫金，然后印刷。
后烫金是指先印刷，最后烫金。
先烫金和后烫金的关键是油墨的干燥问题。
烫金图文和印刷图文之间的关系有两种情况：即并列和叠印。
由于使用的油墨不同，标签机的功能分为先烫金和后烫金两种机型。
购买纸张应考虑到的纸张参数纸张是印刷成本中比重较大的一部分中国中部。
随着全球纸浆价格上升，纸张价格也在飙升物资行情。
使得印刷企业，印刷成本偏高中部印刷。
选择合适的纸张，降低印刷过程中纸张的消耗，是提高印刷业利润的高效的方法印刷联盟。
在购买纸张是要考虑到纸张的一些参数：1.白度：指的是纸张表面的白色的程度中国中部。
通常称氧化镁为100%白，纸张的白度是相对于这个100%白来说的中国中部。
在印刷中白度高的纸张一般用于相对精美的印刷品，白度高印刷品的相对发差就大，印刷品层次丰富，色彩再现力好印刷技术。

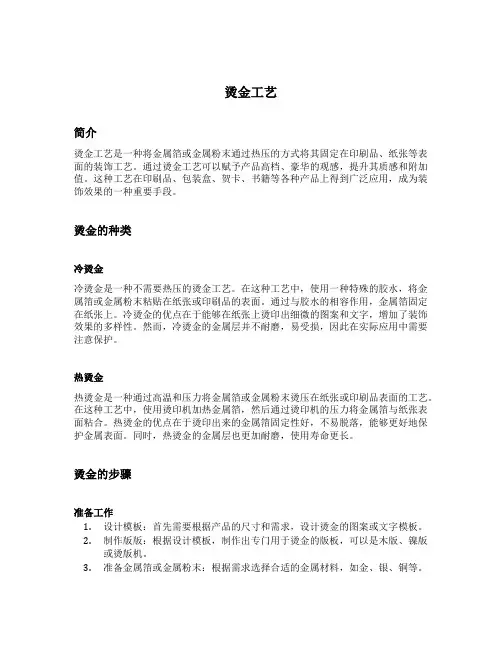

烫金工艺简介烫金工艺是一种将金属箔或金属粉末通过热压的方式将其固定在印刷品、纸张等表面的装饰工艺。
通过烫金工艺可以赋予产品高档、豪华的观感，提升其质感和附加值。
这种工艺在印刷品、包装盒、贺卡、书籍等各种产品上得到广泛应用，成为装饰效果的一种重要手段。
烫金的种类冷烫金冷烫金是一种不需要热压的烫金工艺。
在这种工艺中，使用一种特殊的胶水，将金属箔或金属粉末粘贴在纸张或印刷品的表面。
通过与胶水的相容作用，金属箔固定在纸张上。
冷烫金的优点在于能够在纸张上烫印出细微的图案和文字，增加了装饰效果的多样性。
然而，冷烫金的金属层并不耐磨，易受损，因此在实际应用中需要注意保护。
热烫金热烫金是一种通过高温和压力将金属箔或金属粉末烫压在纸张或印刷品表面的工艺。
在这种工艺中，使用烫印机加热金属箔，然后通过烫印机的压力将金属箔与纸张表面粘合。
热烫金的优点在于烫印出来的金属箔固定性好，不易脱落，能够更好地保护金属表面。
同时，热烫金的金属层也更加耐磨，使用寿命更长。
烫金的步骤准备工作1.设计模板：首先需要根据产品的尺寸和需求，设计烫金的图案或文字模板。
2.制作版版：根据设计模板，制作出专门用于烫金的版板，可以是木版、镍版或烫版机。
3.准备金属箔或金属粉末：根据需求选择合适的金属材料，如金、银、铜等。
烫金操作步骤1.备料：将金属箔或金属粉末准备好，确保没有污渍或划痕。
2.调整烫印机：根据烫金材料的类型和尺寸，调整烫印机的温度和压力。
3.热烫金操作：1.将所需纸张放置在烫印机工作台上。
2.将金属箔或金属粉末放置在所需位置上，确保与版板对齐。
3.关闭烫印机，由烫印机的高温和压力将金属层压在纸张上。
4.轻轻打开烫印机，取出烫印好的产品。
5.放置冷却，确保金属层牢固附着在纸张上。
烫金工艺的应用烫金工艺广泛应用于各行各业的产品中，下面是一些典型的应用。
印刷品烫金工艺在印刷品上的应用非常常见。
通过烫金工艺，可以使印刷品的封面、标题、边框等部分具有金属质感。

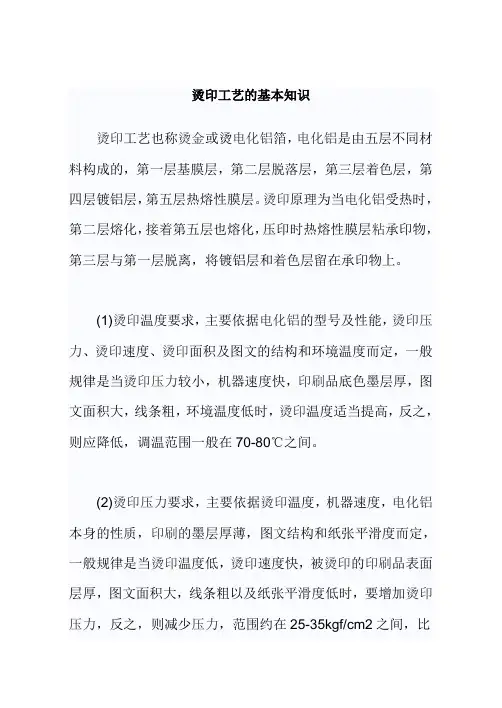

烫印工艺的基本知识
烫印工艺也称烫金或烫电化铝箔，电化铝是由五层不同材料构成的，第一层基膜层，第二层脱落层，第三层着色层，第四层镀铝层，第五层热熔性膜层。
烫印原理为当电化铝受热时，第二层熔化，接着第五层也熔化，压印时热熔性膜层粘承印物，第三层与第一层脱离，将镀铝层和着色层留在承印物上。
(1)烫印温度要求，主要依据电化铝的型号及性能，烫印压力、烫印速度、烫印面积及图文的结构和环境温度而定，一般规律是当烫印压力较小，机器速度快，印刷品底色墨层厚，图文面积大，线条粗，环境温度低时，烫印温度适当提高，反之，则应降低，调温范围一般在70-80℃之间。
(2)烫印压力要求，主要依据烫印温度，机器速度，电化铝本身的性质，印刷的墨层厚薄，图文结构和纸张平滑度而定，一般规律是当烫印温度低，烫印速度快，被烫印的印刷品表面层厚，图文面积大，线条粗以及纸张平滑度低时，要增加烫印压力，反之，则减少压力，范围约在25-35kgf/cm2之间，比
一般印刷压力大。
(3)烫印工艺要求，被烫印的印刷品油墨中不允许加入含有石蜡的减粘剂、亮光浆之类的添加剂。
烫印部位尽量少叠墨，特别禁止三层墨叠印。
在工艺允许的情况下烫印部分在制版时就留出空白，电化铝设计最好不要超过450mm和600mm的宽度。
(4)其它要求，如电化铝收卷与放卷速度应协调一致，拉力适中，以防止出现烫印字迹缺笔断道或字迹不清糊版等故障。
烫印前的准备工作：装版→垫版→烫印工艺参数的确定→试烫→签样→正式烫印。
烫金技术的烫金工艺与设计创新近年来，烫金技术在设计领域的应用越来越广泛。
作为一种纹饰性的装饰工艺，它能够让作品更加高雅、精致，同时也能营造出令人心情愉悦的视觉效果。
本文将介绍一些烫金技术的烫金工艺与设计创新，以期启发更多人关注这一领域。
一、烫金技术的烫金工艺1、热压法热压法是一种常见的烫金工艺，通常应用于纸张、布料等材料的表面。
该方法主要是利用烫金机的高温高压，将烫金箔加热，然后将其压在待印刷的纸张表面。
这种方法在一些高档文化用品、包装装饰、贺卡、优惠券、礼品盒等领域得到广泛应用。
2、丝印法丝印法是一种在网版上加热烫金箔的工艺，然后将其挤压到印刷物的表面上。
该方法的输出效果非常令人满意，并且它也适用于织物、陶瓷、玻璃等材料的表面上。
不过，使用这种方法需要耐心和经验，因为它需要精确控制烫金箔的位置、压力和温度。
3、热转印法热转印法是一种将烫金箔转印到织物的表面的方法。
该方法不仅能将烫金箔的图案完美地转印到织物上，而且这种方法也可以在织物上产生坚韧耐用的纹理效果。
热转印法不仅常用于纺织品的装饰，而且也常用于制作衣服和鞋子上。
二、烫金技术的设计创新1、创意卡片在创意卡片领域，人们越来越喜欢使用烫金技术来增加卡片的质感和美观度。
用烫金箔烫印花朵、叶子、树枝、文字等图案，效果非常漂亮，也能够体现出送卡者对被送人的心意。
烫金卡片作为一种高雅、时尚的礼物，已经成为人们赠送心意的极佳选择。
2、服装首饰服装首饰是一种在服装上添加装饰性饰品的方法，其中烫金技术是一项现代化的创新工艺。
当我们把金箔转印到不同种类的服装织物上时，它们会产生出原来没有的高档感、优雅、品质感。
尤其是在一些时装秀上，设计师们往往会运用烫金技术来打造无与伦比的突出效果。
3、教育玩具在玩具市场中，越来越多的厂家倾向于使用烫金技术来为儿童的教育玩具增添视觉效果。
在教育玩具上烫金，可以使它们更加反映出丰富多彩的颜色，让孩子们的游戏趣味更多了一分儿。
历史上，塑料胡克环等小玩具就经常采用烫金工艺来体现其各种特征。
烫金原理及工艺概述烫烫金原理及工艺概述随着国民经济的提高、印刷包装业的发展，人们要求产品的包装：高档、精美、环保、富有个性化。
在包装产品的印后加工中，烫印工艺因其独特的表面整饰效果被人们所喜爱，在钞票、烟标、药品、化妆品等高档包装都有应用。
烫金主要有两种功能，一是表面装饰，提高产品的附加值。
爱好喜庆、金碧辉煌为我国民族传统，烫金与压凸工艺相结合，以显其华贵；二是赋予产品较高防伪性能，采用全息定位烫印商标标识，防假冒、保名牌。
同时，烫金非常能够表现产品包装的个性化而且安全环保。
因此，许多高档包装都采用了烫金工艺1、烫金原理：经过一定的温度、压力使其色箔瞬间把版的图案、文字附着在塑胶表面上2、烫金必备的条件：1、温度 2、气压压力3、色箔4、烫饰版3、烫金版：高质量的烫金版是保证烫金质量的首要因素。
目前，制作烫金版主要采用照相腐蚀工艺和电子雕刻技术，材料常用铜版或锌版。
铜版材质细腻，表面的光洁度、传热效果都优于锌版，采用优质铜版可以提高烫金图文光泽度和轮廓清晰度。
传统的照相腐蚀技术制作烫金版工艺简易、成本较低，主要用于文字、粗线条、一般图像；对于较精细、图文粗细不均等烫金版需采用二次烂深或采用电雕技术。
电雕制作烫金版能表现丰富细腻的层次变化，大大拓展了包装表现能力，该工艺有利于环保，但电雕设备投资较大，目前雕刻的深度还不够理想，容易造成烫金“糊版”。
全息防伪烫金版制作技术要求较高，以前主要在台湾或国外制作，制版周期较长，只用于固定、批量较大产品之包装。
目前，国内山西运城、北京及上海等有几家单位可制作。
烫金版主要采用以下几种材料制作而成：(1)．矽胶版（胶轮）：适用一般塑胶外壳，厚度一般1.5MM,适用温度180℃-380℃(2)．铜版：适用大量、压深之烫金，耐用。
温度120℃-180℃(3)．锌版：不耐高温、高压，适用温度120℃-150℃(4)．钢版：已未使用(5)．镁合金版：已未使用4 色箔：(1)、色箔的厚度：色箔的厚度为6U-35U，工厂一般用12U色少烫饰.色箔厚烫饰字体糊，薄较清楚。
纸张烫金工艺是一种常见的装饰技术，通过在纸张表面添加金箔层来提升产品的质感和品质感。
这种工艺在印刷品、包装盒、信封、名片等领域广泛应用，可以增加产品的档次和吸引力。
纸张烫金工艺主要包括以下几个步骤：1.准备金箔：金箔是通过将金属加工成薄片而成，通常使用金、银等贵金属来增加产品的豪华感。
金箔的厚度通常在0.1-0.2微米，薄如蝉翼，非常易碎。
2.制作烫金版：烫金版是用来转移金箔到纸张上的工具。
制作烫金版的方法有凸版烫金、凹版烫金和平版烫金等。
其中，凸版烫金常用于纸张表面有立体感要求的产品，凹版烫金常用于纸张的交叉点和微小花纹的烫金，平版烫金适用于大面积纸张的烫金。
3.印制图案：在纸张表面加热可以使其变软，从而使金箔能够附着在纸张上。
通过使用烫金版，将图案与纸张表面碰触，然后通过加热和压力来实现金箔的转移。
4.去除剩余金箔：待烫金完成后，需要将多余的金箔去除。
这可以通过使用金属刷子或橡皮擦等工具来完成。
由于金箔非常脆弱，因此在此过程中需要非常谨慎，以免破坏印刷品。
纸张烫金工艺的优点在于它可以提供一个高质感和高档次的视觉效果，增加产品的吸引力和价值感。
它可以产生明亮的金色，让文字和图案更加鲜明突出。
在名片制作中，烫金工艺可以使名片更加独特和专业，与其他普通名片有明显的区分。
在包装盒上，烫金工艺可以使产品更加奢华，吸引消费者的注意。
然而，纸张烫金工艺也存在一些限制。
首先，相对于其他装饰技术，烫金工艺的成本较高，这主要是因为金箔是一种昂贵的材料，并且需要专门的设备和技术去使用。
此外，金箔的薄度和脆弱性也限制了纸张烫金工艺的应用。
金箔很容易被刮伤和损坏，因此在制作和使用过程中需要特别小心。
最后，由于烫金过程是一种单色的装饰技术，限制了工艺在图案和设计领域的应用。
总的来说，纸张烫金工艺是一种有趣而精美的装饰技术，通过将金箔层添加到纸张上，可以提升产品的质感和品质感。
它在印刷品和包装领域得到了广泛的应用，并成为吸引消费者目光的重要手段之一。
烫金方案和技术的应用摘要烫金是一种常用于印刷和装饰行业的技术，通过将金属箔加热并压印于物体表面，实现提升装饰效果的目的。
本文将介绍烫金的原理、常用的烫金方案和技术，并探讨其在不同领域的应用情况。
1. 简介烫金指的是将金属箔热转印到物体表面的一种特殊印刷技术。
烫金可分为热烫金和冷烫金两种，其中热烫金是将金属箔加热后印刷在物体上，而冷烫金是使用一种特殊的背胶将金属箔粘贴在物体上。
烫金技术可以增加产品的质感和档次，提升产品的视觉效果。
2. 烫金方案烫金方案涉及到多个方面的考虑，包括金属箔的选择、烫金温度和压力的控制以及烫金速度的调整等。
2.1 金属箔的选择金属箔是烫金过程中最为关键的一环。
常见的金属箔有金箔、银箔、铜箔等。
不同的金属箔具有不同的颜色和质感，选择合适的金属箔可以更好地满足产品设计的需求。
2.2 烫金温度和压力的控制烫金温度和压力的控制是确保烫金效果的关键因素之一。
温度过高或压力过大可能会损坏物体表面或金属箔，而温度过低或压力过小则无法达到理想的烫金效果。
因此，在进行烫金过程中，需要准确控制温度和压力的参数，以保证烫金效果的一致性和可靠性。
2.3 烫金速度的调整烫金速度的调整也会对烫金效果产生影响。
速度过快可能导致金属箔无法完全与物体表面接触，从而影响烫金效果；而速度过慢则可能导致金属箔过度受热，造成变形或烫坏。
因此，在烫金过程中，需要根据具体情况调整烫金速度，以达到最佳的烫金效果。
3. 烫金技术的应用烫金技术在印刷和装饰行业有着广泛的应用，以下将介绍其在不同领域的具体应用情况。
3.1 包装行业在包装行业，烫金常用于烟酒、化妆品、礼品盒等高档产品的包装上。
通过烫金技术，可以在包装上增加金属光泽的装饰效果，使产品更加高端大气。
3.2 印刷行业在印刷行业，烫金可以应用于名片、宣传单页、书籍封面等设计中。
烫金技术可以使印刷品在光线的照射下反射出金属质感，提升印刷品的视觉效果。
3.3 纸艺行业在纸艺行业，烫金技术可以应用于手工卡片、贺卡、礼品袋等产品的制作中。
