水泥混凝土抗压、抗折、劈裂抗拉强度试验

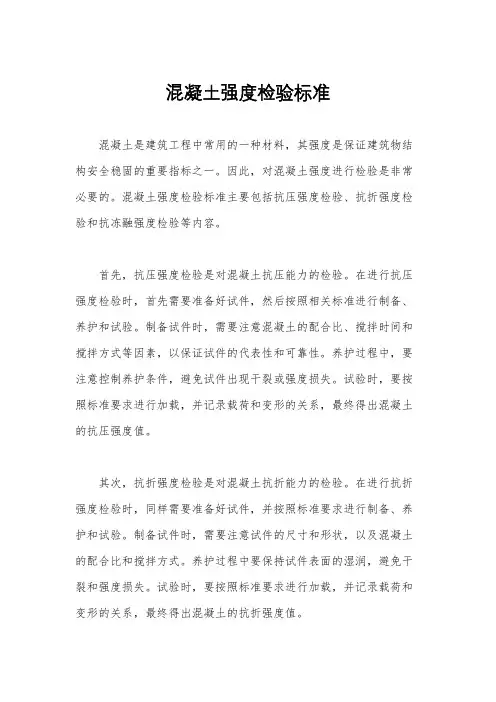

混凝土强度检验标准混凝土是建筑工程中常用的一种材料，其强度是保证建筑物结构安全稳固的重要指标之一。

因此，对混凝土强度进行检验是非常必要的。

混凝土强度检验标准主要包括抗压强度检验、抗折强度检验和抗冻融强度检验等内容。

首先，抗压强度检验是对混凝土抗压能力的检验。

在进行抗压强度检验时，首先需要准备好试件，然后按照相关标准进行制备、养护和试验。

制备试件时，需要注意混凝土的配合比、搅拌时间和搅拌方式等因素，以保证试件的代表性和可靠性。

养护过程中，要注意控制养护条件，避免试件出现干裂或强度损失。

试验时，要按照标准要求进行加载，并记录载荷和变形的关系，最终得出混凝土的抗压强度值。

其次，抗折强度检验是对混凝土抗折能力的检验。

在进行抗折强度检验时，同样需要准备好试件，并按照标准要求进行制备、养护和试验。

制备试件时，需要注意试件的尺寸和形状，以及混凝土的配合比和搅拌方式。

养护过程中要保持试件表面的湿润，避免干裂和强度损失。

试验时，要按照标准要求进行加载，并记录载荷和变形的关系，最终得出混凝土的抗折强度值。

最后，抗冻融强度检验是对混凝土在冻融环境下的性能进行检验。

在进行抗冻融强度检验时，需要准备好试件，并按照标准要求进行制备、养护和试验。

制备试件时，需要注意试件的尺寸和形状，以及混凝土的配合比和搅拌方式。

养护过程中要模拟冻融环境，观察试件的表面和内部是否出现裂缝和强度损失。

试验时，要按照标准要求进行冻融循环，并观察试件的性能变化，最终得出混凝土的抗冻融强度值。

总的来说，混凝土强度检验标准是保证混凝土质量和工程结构安全的重要手段。

通过严格按照标准要求进行检验，可以有效地评估混凝土的强度性能，为工程质量和安全提供可靠的保障。

因此，建议在工程实践中，严格遵守混凝土强度检验标准，确保检验过程的准确性和可靠性，为建筑工程的顺利进行提供保障。

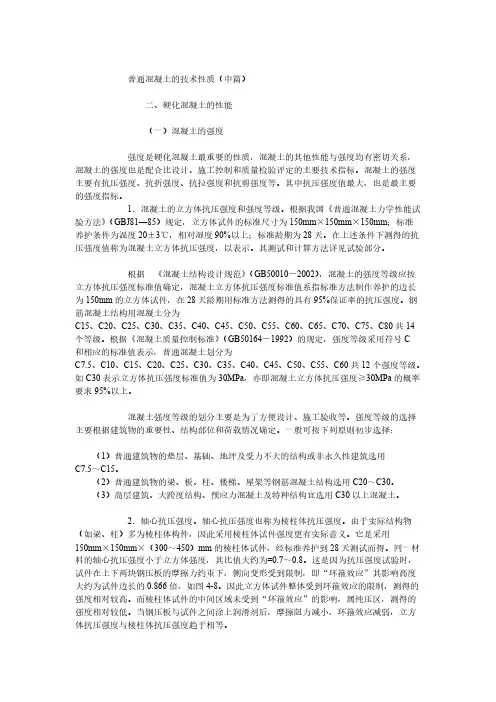

普通混凝土的技术性质（中篇）二、硬化混凝土的性能（一）混凝土的强度强度是硬化混凝土最重要的性质，混凝土的其他性能与强度均有密切关系，混凝土的强度也是配合比设计、施工控制和质量检验评定的主要技术指标。

混凝土的强度主要有抗压强度、抗折强度、抗拉强度和抗剪强度等。

其中抗压强度值最大，也是最主要的强度指标。

1．混凝土的立方体抗压强度和强度等级。

根据我国《普通混凝土力学性能试验方法》（GBJ81—85）规定，立方体试件的标准尺寸为150mm×150mm×150mm；标准养护条件为温度20±3℃，相对湿度90%以上；标准龄期为28天。

在上述条件下测得的抗压强度值称为混凝土立方体抗压强度，以表示。

其测试和计算方法详见试验部分。

根据　《混凝土结构设计规范》（GB50010－2002），混凝土的强度等级应按立方体抗压强度标准值确定，混凝土立方体抗压强度标准值系指标准方法制作养护的边长为150mm的立方体试件，在28天龄期用标准方法测得的具有95%保证率的抗压强度。

钢筋混凝土结构用混凝土分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80共14个等级。

根据《混凝土质量控制标准》（GB50164－1992）的规定，强度等级采用符号C和相应的标准值表示，普通混凝土划分为C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60共12个强度等级。

如C30表示立方体抗压强度标准值为30MPa，亦即混凝土立方体抗压强度≥30MPa的概率要求95%以上。

混凝土强度等级的划分主要是为了方便设计、施工验收等。

强度等级的选择主要根据建筑物的重要性、结构部位和荷载情况确定。

一般可按下列原则初步选择：（1）普通建筑物的垫层、基础、地坪及受力不大的结构或非永久性建筑选用C7.5～C15。

（2）普通建筑物的梁、板、柱、楼梯、屋架等钢筋混凝土结构选用C20～C30。

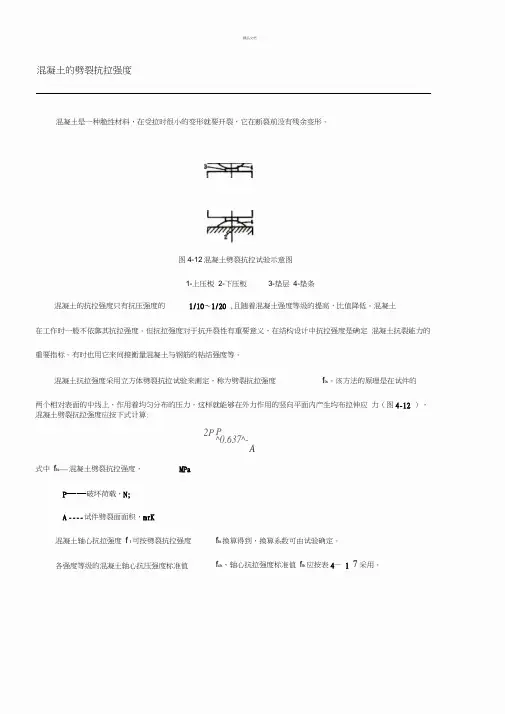

混凝土的劈裂抗拉强度混凝土是一种脆性材料，在受拉时很小的变形就要开裂，它在断裂前没有残余变形。

图4-12混凝土劈裂抗拉试验示意图1-上压板 2-下压板3-垫层 4-垫条 混凝土的抗拉强度只有抗压强度的 1/10〜1/20 ,且随着混凝土强度等级的提高，比值降低。

混凝土在工作时一般不依靠其抗拉强度。

但抗拉强度对于抗开裂性有重要意义，在结构设计中抗拉强度是确定 混凝土抗裂能力的重要指标。

有时也用它来间接衡量混凝土与钢筋的粘结强度等。

混凝土抗拉强度采用立方体劈裂抗拉试验来测定，称为劈裂抗拉强度 f ts 。

该方法的原理是在试件的 两个相对表面的中线上，作用着均匀分布的压力，这样就能够在外力作用的竖向平面内产生均布拉伸应 力（图4-12 ），混凝土劈裂抗拉强度应按下式计算:P ^0.637^- A式中 f ts —— 混凝土劈裂抗拉强度，MPa P ――破坏荷载，N;A ---- 试件劈裂面面积，mrKf ts 换算得到，换算系数可由试验确定。

f ck 、轴心抗拉强度标准值 f tk 应按表4— 1 7采用。

精品文档2P 混凝土轴心抗拉强度 f t 可按劈裂抗拉强度各强度等级的混凝土轴心抗压强度标准值精品文档表4- 17 混凝土强度标准值（N/mm）强度种类混凝土强度等级C15C20C25C30C35C40C45C50C55C60C65C70C75C80f ck10.013.416.720.123.426.829.632.435.538.541.544.547.450.2f tk 1.27 1.54 1.78 2.01 2.20 2.39 2.51 2.64 2.74 2.852.93 2.99 3.053.11还需注意的是，相同强度等级的混凝土轴心抗压强度设计值仁、轴心抗拉强度设计值f t低于混凝土轴心抗压、轴心抗拉强度标准值f ck、f tk。

精品文档欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

实验十九水泥混凝土抗压、抗折、劈裂抗拉强度试验一、试验目的1、测定砼抗压强度确定砼的强度等级，评定砼质量。

2、测定砼抗折强度评定道路砼施工质量，同时它是水泥砼路面设计的重要指标。

3、劈裂法测定砼抗拉强度，了解砼抗拉性能。

二、仪器设备万能试验机，劈裂钢垫条，三合板垫层(或纤维板垫层)。

三、试验步骤(一) 抗压强度试验1、从养护室取出试件，先检查其尺寸及形状，相对两面应平行，表面倾斜偏差不得超过0.5mm。

量出棱边长度，精确至1mm。

试件受力截面积按其与压力机上下接触面的平均值计算。

试件如有蜂窝缺陷，应在试验前三天用浓水泥浆填补平整，并在报告中说明。

在破型前，保持试件原有湿度，在试验时擦干试件。

2、以成型时侧面为上下受压面，将试件放在球座上，球座置于压力机中心，几何对中侧面受载。

3、加荷：砼强度等级小于C30的混凝土取0.3～0.5MPa/s的加荷速度；强度等级不低于C30时则取0.5～0.8MPa/s的加荷速度，当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载。

(二) 抗折(抗弯拉)强度试验1、从养护室取出并检查试件，如试件中部1/3长度内有蜂窝，该试件应立即作废。

2、在试件中部量出其宽度和高度，精确至1mm。

3、安放试件，支点距试件端部各50m，侧面受载。

4、加荷：加载方式为三分点双点加荷，加荷速度为0.5-0.7MPa/s，直至试件破坏，记下破坏极限荷载。

(三) 劈裂抗拉强度试验1、从养护室取出并检查试件。

2、量测试件尺寸，精确至1mm。

3、安放试件，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。

4、加荷：砼强度等级低于C30时，以0.02-0.05 MPa/s的速度连续而均匀地加荷，当砼强度等级不低于C30时，以0.05-0.08 MPa/s的速度加荷，直至试件破坏，记下破坏极限荷载，准确至0.01KN。

四、结果整理1、混凝土立方体抗压强度R按下式计算，精确至0.1MPa。

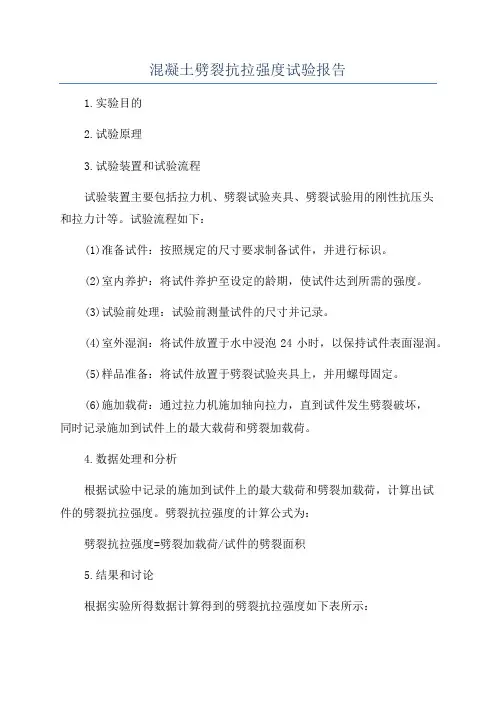

混凝土劈裂抗拉强度试验报告1.实验目的2.试验原理3.试验装置和试验流程试验装置主要包括拉力机、劈裂试验夹具、劈裂试验用的刚性抗压头和拉力计等。

试验流程如下：(1)准备试件：按照规定的尺寸要求制备试件，并进行标识。

(2)室内养护：将试件养护至设定的龄期，使试件达到所需的强度。

(3)试验前处理：试验前测量试件的尺寸并记录。

(4)室外湿润：将试件放置于水中浸泡24小时，以保持试件表面湿润。

(5)样品准备：将试件放置于劈裂试验夹具上，并用螺母固定。

(6)施加载荷：通过拉力机施加轴向拉力，直到试件发生劈裂破坏，同时记录施加到试件上的最大载荷和劈裂加载荷。

4.数据处理和分析根据试验中记录的施加到试件上的最大载荷和劈裂加载荷，计算出试件的劈裂抗拉强度。

劈裂抗拉强度的计算公式为：劈裂抗拉强度=劈裂加载荷/试件的劈裂面积5.结果和讨论根据实验所得数据计算得到的劈裂抗拉强度如下表所示：试验号，试件直径(mm)，试件高度(mm)，最大载荷(kN)，劈裂加载荷(kN)，劈裂抗拉强度(MPa)-----，----------，----------，---------，------------，---------------1，150，300，30.5，25.2，1.052，150，300，28.3，23.6，0.983，150，300，31.2，26.0，1.084，150，300，29.8，24.5，1.025，150，300，32.1，27.3，1.13通过统计分析可以看出，试样的劈裂抗拉强度在1.02MPa到1.13MPa 之间。

在试验过程中，没有出现异常情况，试样的劈裂破坏均在试件中心位置形成。

6.结论通过混凝土劈裂抗拉强度试验，我们得到了试样的劈裂抗拉强度，并得出以下结论：(1)混凝土的劈裂抗拉强度介于1.02MPa到1.13MPa之间。

(2)试样的劈裂破坏位置集中在试件的中心位置。

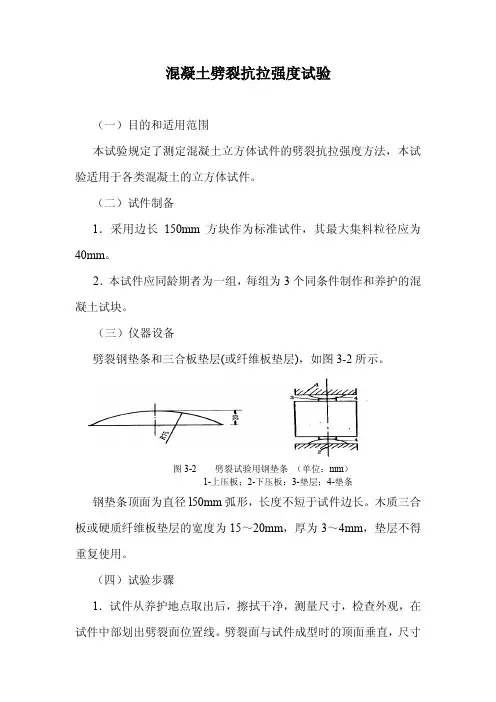

混凝土劈裂抗拉强度试验（一）目的和适用范围本试验规定了测定混凝土立方体试件的劈裂抗拉强度方法，本试验适用于各类混凝土的立方体试件。

（二）试件制备1．采用边长150mm方块作为标准试件，其最大集料粒径应为40mm。

2．本试件应同龄期者为一组，每组为3个同条件制作和养护的混凝土试块。

（三）仪器设备劈裂钢垫条和三合板垫层(或纤维板垫层)，如图3-2所示。

图3-2 劈裂试验用钢垫条（单位：mm）1-上压板；2-下压板；3-垫层；4-垫条钢垫条顶面为直径l50mm弧形，长度不短于试件边长。

木质三合板或硬质纤维板垫层的宽度为15～20mm，厚为3～4mm，垫层不得重复使用。

（四）试验步骤1．试件从养护地点取出后，擦拭干净，测量尺寸，检查外观，在试件中部划出劈裂面位置线。

劈裂面与试件成型时的顶面垂直，尺寸测量精确至lmm 。

2．试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。

3．当混凝土强度等级低于C30时，以0.02～0.05MPa/s 的速度连续而均匀地加荷；当混凝土强度等级不低于C30时，以0.05～0.08MPa/s 的速度连续而均匀地加荷，当上压板与试件接近时，调整球座使接触均衡，当试件接近破坏时，应停止调整油门，直至试件破坏，记下破坏荷载，准确至0.01kN ；（五）试验结果计算1．混凝土劈裂抗拉强度R t ，按下式(3-4)计算：AP R t π2= (3-4) 式中 R t —混凝土劈裂抗拉强度(MPa)；P —极根荷载(N)；P —试件劈裂面面积（mm 2）2．劈裂抗拉强度测定值的计算及异常数据的取舍原则，同混凝土抗压强度测定值的取舍原则相同。

3．采用本试验法测得的劈裂抗拉强度值，如需换算为轴心抗拉强度，应乘以换算系数0.9。

采用100mm ×100mm ×100mm 非标准试件时，取得的劈裂抗拉强度值应乘以换算系数0.85。

(六)试验记录水泥混凝土劈裂抗拉强度试验记录见试验报告册。

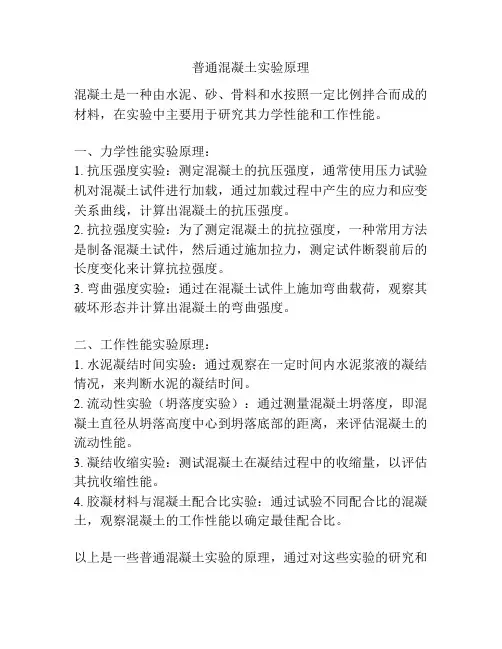

普通混凝土实验原理
混凝土是一种由水泥、砂、骨料和水按照一定比例拌合而成的材料，在实验中主要用于研究其力学性能和工作性能。

一、力学性能实验原理：
1. 抗压强度实验：测定混凝土的抗压强度，通常使用压力试验机对混凝土试件进行加载，通过加载过程中产生的应力和应变关系曲线，计算出混凝土的抗压强度。

2. 抗拉强度实验：为了测定混凝土的抗拉强度，一种常用方法是制备混凝土试件，然后通过施加拉力，测定试件断裂前后的长度变化来计算抗拉强度。

3. 弯曲强度实验：通过在混凝土试件上施加弯曲载荷，观察其破坏形态并计算出混凝土的弯曲强度。

二、工作性能实验原理：
1. 水泥凝结时间实验：通过观察在一定时间内水泥浆液的凝结情况，来判断水泥的凝结时间。

2. 流动性实验（坍落度实验）：通过测量混凝土坍落度，即混凝土直径从坍落高度中心到坍落底部的距离，来评估混凝土的流动性能。

3. 凝结收缩实验：测试混凝土在凝结过程中的收缩量，以评估其抗收缩性能。

4. 胶凝材料与混凝土配合比实验：通过试验不同配合比的混凝土，观察混凝土的工作性能以确定最佳配合比。

以上是一些普通混凝土实验的原理，通过对这些实验的研究和
测试，可以评估混凝土的强度、耐久性和工作性能，为混凝土结构的设计和施工提供科学依据。

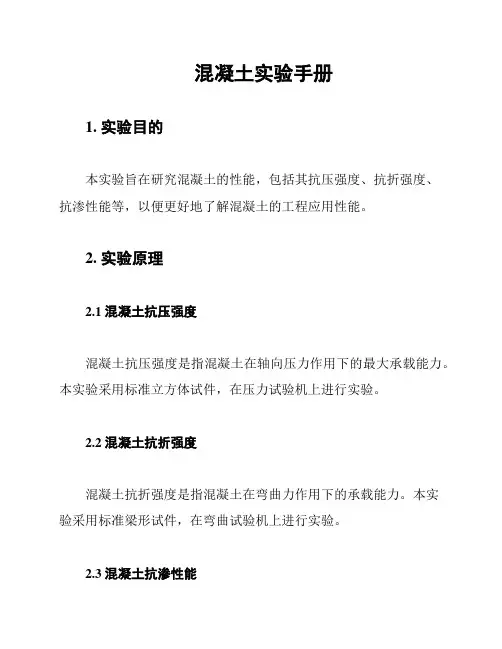

混凝土实验手册1. 实验目的本实验旨在研究混凝土的性能，包括其抗压强度、抗折强度、抗渗性能等，以便更好地了解混凝土的工程应用性能。

2. 实验原理2.1 混凝土抗压强度混凝土抗压强度是指混凝土在轴向压力作用下的最大承载能力。

本实验采用标准立方体试件，在压力试验机上进行实验。

2.2 混凝土抗折强度混凝土抗折强度是指混凝土在弯曲力作用下的承载能力。

本实验采用标准梁形试件，在弯曲试验机上进行实验。

2.3 混凝土抗渗性能混凝土抗渗性能是指混凝土阻止水或其他液体渗透的能力。

本实验采用圆柱形试件，在渗透试验机上进行实验。

3. 实验材料与设备3.1 实验材料- 水泥- 砂- 骨料- 水- 渗透剂（如水）3.2 实验设备- 压力试验机- 弯曲试验机- 渗透试验机- 标准试件模具- 天平- 量筒- 搅拌器4. 实验步骤4.1 制备混凝土试件根据混凝土配合比，准确称量水泥、砂、骨料、水等材料，按照规定的顺序和方式进行搅拌，然后将混凝土浇筑到标准试件模具中，振动排除气泡，放置一定时间养护。

4.2 抗压强度实验将养护好的混凝土试件放入压力试验机上，按照规定的加载速度进行实验，记录试件破坏时的最大压力。

4.3 抗折强度实验将养护好的混凝土梁形试件放置在弯曲试验机上，按照规定的加载速度进行实验，记录试件破坏时的最大载荷。

4.4 抗渗性能实验将养护好的混凝土圆柱形试件放入渗透试验机中，调整试验机的压力和渗透剂的流速，记录一定时间内的渗透体积。

5. 实验结果与分析5.1 抗压强度结果与分析根据实验结果，计算混凝土的抗压强度，分析不同配合比、养护条件等因素对混凝土抗压强度的影响。

5.2 抗折强度结果与分析根据实验结果，计算混凝土的抗折强度，分析不同配合比、养护条件等因素对混凝土抗折强度的影响。

5.3 抗渗性能结果与分析根据实验结果，计算混凝土的抗渗性能，分析不同配合比、养护条件等因素对混凝土抗渗性能的影响。

6. 实验结论根据实验结果与分析，总结混凝土的性能变化规律，为混凝土的工程应用提供参考。

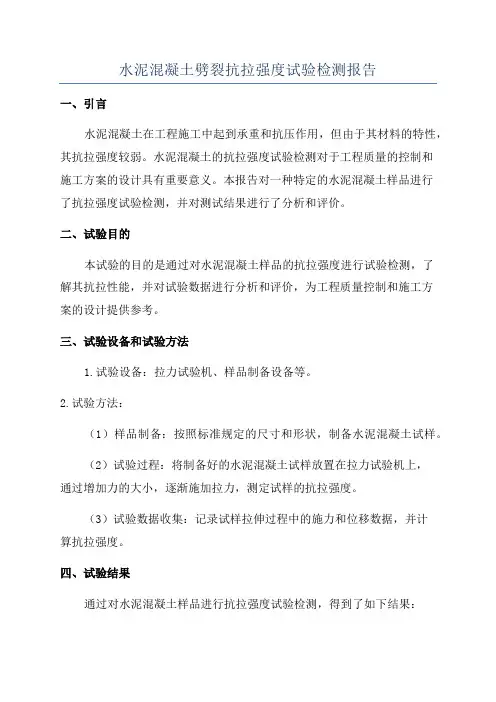

水泥混凝土劈裂抗拉强度试验检测报告一、引言水泥混凝土在工程施工中起到承重和抗压作用，但由于其材料的特性，其抗拉强度较弱。

水泥混凝土的抗拉强度试验检测对于工程质量的控制和施工方案的设计具有重要意义。

本报告对一种特定的水泥混凝土样品进行了抗拉强度试验检测，并对测试结果进行了分析和评价。

二、试验目的本试验的目的是通过对水泥混凝土样品的抗拉强度进行试验检测，了解其抗拉性能，并对试验数据进行分析和评价，为工程质量控制和施工方案的设计提供参考。

三、试验设备和试验方法1.试验设备：拉力试验机、样品制备设备等。

2.试验方法：（1）样品制备：按照标准规定的尺寸和形状，制备水泥混凝土试样。

（2）试验过程：将制备好的水泥混凝土试样放置在拉力试验机上，通过增加力的大小，逐渐施加拉力，测定试样的抗拉强度。

（3）试验数据收集：记录试样拉伸过程中的施力和位移数据，并计算抗拉强度。

四、试验结果通过对水泥混凝土样品进行抗拉强度试验检测，得到了如下结果：1.样品编号：XXX2.抗拉强度：XXXMPa...五、试验结果分析和评价根据试验结果，对水泥混凝土样品的抗拉强度进行分析和评价：1.分析：根据试验数据计算得到的抗拉强度为XXXMPa，属于一般水平。

结合工程设计要求和材料的特性，该水泥混凝土样品在承受拉力时具备足够的强度。

2.评价：该水泥混凝土样品的抗拉强度达到了设计要求，符合工程质量控制标准，具备良好的使用性能。

六、结论通过对水泥混凝土样品进行抗拉强度试验检测，得出以下结论：1.样品的抗拉强度达到了设计要求，具备良好的使用性能。

2.本次试验对于工程质量控制和施工方案的设计提供了可靠的试验数据。

七、改进措施（如有）根据试验过程中的问题和不足之处，提出了以下改进措施：1.样品制备时，更加精确地控制尺寸和形状，确保试验结果的准确性。

2.加强对试验设备的维护和保养，确保试验的可靠性和准确性。

九、附录包括试验原始记录表、数据处理表格、图片等。

混凝土劈裂抗拉强度与抗压强度换算1. 引言1.1 研究背景混凝土是建筑工程中常用的材料之一，其力学性能对工程质量具有重要影响。

在混凝土结构设计中，混凝土的抗拉强度和抗压强度是两个重要指标。

混凝土的抗拉强度通常用劈裂抗拉强度来表示，在一些工程设计中需要将混凝土的劈裂抗拉强度转换为抗压强度，以便更好地进行结构设计。

研究表明，混凝土的劈裂抗拉强度与抗压强度之间存在一定的关系，可以通过一定的换算方法将二者进行转化。

了解混凝土的劈裂抗拉强度与抗压强度之间的关系，可以帮助工程设计师更准确地评估混凝土结构的受力性能，从而提高结构的耐久性和安全性。

研究混凝土劈裂抗拉强度与抗压强度之间的关系及其换算方法具有重要的理论和实际意义。

本文旨在探讨混凝土劈裂抗拉强度与抗压强度之间的关系，介绍其换算方法，并探讨其在工程实践中的应用。

通过对混凝土劈裂抗拉强度与抗压强度的研究，将有助于优化混凝土结构设计，提高工程质量。

1.2 问题提出在混凝土结构设计和施工过程中，混凝土的劈裂抗拉强度和抗压强度是非常重要的参数。

劈裂抗拉强度是指混凝土在拉应力作用下发生劈裂破坏的强度，而抗压强度是指混凝土在抗压应力作用下的强度。

这两个参数直接影响着混凝土结构的安全性和稳定性，因此深入研究混凝土劈裂抗拉强度与抗压强度之间的关系及其换算方法具有重要意义。

目前存在着一些问题需要解决。

混凝土劈裂抗拉强度与抗压强度之间的具体关系尚不清楚，缺乏系统性的研究和总结。

目前的混凝土结构设计中往往只关注抗压强度，而忽略了劈裂抗拉强度，导致在实际工程中存在安全隐患。

如何准确地进行混凝土劈裂抗拉强度与抗压强度的换算以及如何在工程实践中应用这些研究成果，成为亟待解决的问题。

本文旨在通过深入研究混凝土劈裂抗拉强度与抗压强度之间的关系，探讨其换算方法，并分析其在工程实践中的应用，为混凝土结构设计和施工提供可靠的理论支持。

1.3 研究目的研究目的主要是为了解决混凝土劈裂抗拉强度与抗压强度之间的换算关系，这对于工程设计和施工过程中的实际应用具有重要意义。

混凝土力学性能试验包括（混凝土立方体抗压强度、混凝土劈裂抗拉强度试验、混凝土轴心抗拉强度和极限拉伸值试验、混凝土轴心抗压强度与静力抗压弹性模量试验）（一）混凝土立方体抗压强度试验1、仪器设备压力机或万能试验机（试件的预计破坏荷载宜在试验机全量程的20% ~ 80%）。

试模规格视骨料最大料径按表 4 – 1 – 10 确定。

表 4 – 1 – 10 骨料最大料径与试模规格表2、试验简介到达试验龄期时，从养护室内取出试件，并尽快试验。

试验时将试件放在试验机下压板正中间，开动试验机，以 0 . 3 ~ 0 . 5MPa / s 的速度连续而均匀地加荷。

当试件接近破坏而开始迅速变形时，停止调整油门，直至试件破坏，记录破坏荷载。

3、试验结果处理混凝土立方体抗压强度按下式计算（准至 0.1MPa）：R=P/A式中 R———抗压强度，MPa；P———破坏荷载，N；A———试件承压面积，mm2 。

以三个试件测值的平均值作为该组试件的抗压强度试验结果。

当三个试件强度中的最小值或最小值之一，与中间值之差超过中间值的15% 时，取中间值。

当三个试件强度中的最大值和最小值，与中间值之差均超过中间值的 15% 时，该组试验应重做。

混凝土的立方体抗压强度以边长为 150mm 的立方体试件的试验结果为标准，其他尺寸试件的试验结果均应换算成标准值。

对边长为100mm 的立方体试件，试验结果应乘以换算系数 0.95；边长为 300mm、450mm 的立方体试件，试验结果应分别乘以换算系数 1.17、1.36（该系数应根据工程特点试验确定，在无试验资料时可参考本系数使用）。

（二）混凝土劈裂抗拉强度试验1、主要仪器设备仪器设备主要为压力机或万能试验机与垫条。

劈裂抗拉强度试验应采用 150mm x 150mm x 150mm 的立方体试模作为标准试模。

制作标准试件所用混凝土骨料的最大粒径不应大于40mm。

必要时采用非标准尺寸的立方体试件，非标准试件混凝土的试模规格视骨料最大粒径按表 4 – 1 – 10“骨料最大粒径与试模规格表”选用。

混凝土劈裂抗拉强度与抗压强度换算关系概述及解释说明引言部分的内容如下：1.1 概述混凝土作为一种常用的建筑材料，其强度是评估结构安全性和设计合理性的重要指标之一。

在混凝土工程中，抗拉强度和抗压强度是两个关键参数，它们直接影响着结构的承载能力和耐久性。

本文将重点探讨混凝土劈裂抗拉强度与抗压强度之间的换算关系。

1.2 文章结构本文包含以下几个主要部分：引言、混凝土劈裂抗拉强度与抗压强度换算关系、解释说明劈裂抗拉强度与抗压强度的换算关系、结果与讨论、结论。

在介绍完整篇文章的大纲后，我们将详细讨论每一部分的内容。

1.3 目的本文旨在研究和解释劈裂抗拉强度与抗压强度之间的换算关系，并探索其实际应用和工程案例。

通过对影响劈裂抗拉强度和抗压强度的因素进行分析，并建立经验公式和理论模型，我们期望能够提供一种准确可靠的换算方法，以便在混凝土结构设计和施工中更好地应用。

以上是对“1. 引言”部分的详细清晰撰写。

2. 混凝土劈裂抗拉强度与抗压强度换算关系2.1 劈裂抗拉强度和抗压强度的定义混凝土是一种广泛应用于工程建筑中的材料，其力学性能对结构的安全性和承载能力至关重要。

在设计和分析混凝土结构时，常常需要考虑到其劈裂抗拉强度和抗压强度之间的换算关系。

劈裂抗拉强度指的是混凝土在受到拉力作用下出现裂缝前所能承受的最大应力。

而抗压强度则是指混凝土能够承受的最大压缩应力。

2.2 理论推导和计算方法劈裂抗拉强度与抗压强度之间存在着密切的关联，在很多情况下可以通过一定的换算关系进行计算和估算。

根据研究者对混凝土材料性质以及结构特点的认识，已经提出了不同的理论推导和计算方法。

其中一种较为常见且应用广泛的方法是使用极限平衡原理，并考虑劈裂后混凝土的应力分布特征。

通过建立劈裂混凝土截面的受力平衡方程，再根据统计学原理和试验数据进行相关参数的确定，可以得到劈裂抗拉强度与抗压强度之间的换算关系。

此外，还有一些基于斯塔文斯基(Strainski)定律或其他经验公式的简化方法可供选择。

混凝土是一种常用的建筑材料，其抗压强度和劈裂强度是评价混凝土质量的重要指标。

混凝土抗压强度是指混凝土在受力作用下抵抗破坏的能力，而劈裂强度是指混凝土在受拉应力作用下抵抗破坏的能力。

本文将从混凝土抗压强度与劈裂强度的定义、影响因素及关系等方面展开探讨。

一、混凝土抗压强度和劈裂强度的定义1. 混凝土抗压强度混凝土抗压强度是指混凝土在受压作用下抵抗破坏的能力。

它是通过混凝土圆柱体的抗压试验来进行检测和评定的，通常以每平方厘米承受的压力大小来表示，单位为N/mm²。

混凝土抗压强度的高低直接影响着混凝土的承载能力和使用寿命。

2. 混凝土劈裂强度混凝土劈裂强度是指混凝土在受拉应力作用下抵抗破坏的能力。

它是通过混凝土圆柱体的劈裂试验来进行检测和评定的，通常以每平方厘米承受的压力大小来表示，单位为N/mm²。

混凝土劈裂强度的大小决定了混凝土在受拉应力作用下的抵抗能力，对混凝土的耐久性和使用性能有重要影响。

二、混凝土抗压强度和劈裂强度的影响因素1. 混凝土材料的成分混凝土的成分对其抗压强度和劈裂强度有着直接影响。

水灰比、水泥用量、骨料种类和级配等因素都会影响混凝土的抗压强度和劈裂强度。

一般来说，水灰比越小、水泥用量越大、骨料级配越合理，混凝土的抗压强度和劈裂强度会相应提高。

2. 混凝土的配合比混凝土的配合比是指混凝土中水、水泥、骨料和外加剂等材料的比例关系。

不同的配合比会对混凝土的抗压强度和劈裂强度产生显著影响。

合理的配合比能够提高混凝土抗压强度和劈裂强度，确保混凝土具有良好的工程性能。

3. 混凝土的养护条件混凝土在浇筑后需要进行适当的养护，以确保其抗压强度和劈裂强度的发挥。

养护条件包括温度、湿度、养护周期等方面，不同的养护条件对混凝土的性能影响较大。

良好的养护条件能够使混凝土的抗压强度和劈裂强度得到有效保证。

4. 混凝土的龄期混凝土的龄期是指混凝土从浇筑开始到测试或使用的时间间隔。

龄期的长短对混凝土的抗压强度和劈裂强度有着明显的影响。

混凝土检测需要做的20项实验混凝土检测需要做的20个实验1. 混凝土力学功能：抗压强度、轴心抗压强度、静力受压弹性模量、劈裂抗拉强度、抗折强度、圆柱体劈裂抗拉强度、芯样切割抗压强度、放射混凝土切割抗压强度2. 混凝土经久功能：慢冻、缩短、抗渗、碳化3. 通俗混凝土拌和物：稠度、凝聚工夫、泌水和压力泌水、表观密度、含气量4. 共同比设计:通俗混凝土共同比设计、轻骨料混凝土共同比设计、放射混凝土共同比设计、砌筑砂浆共同比设计、净浆共同比设计5. 修建砂浆：稠度、密度、分层度实验、立方体抗压强度、抗冻功能、静力受压弹性模量6. 聚合物砂浆添加：抗压抗折、压折比、拉伸粘结强度、可操作工夫、吸水量7. 砂：筛剖析、表观密度、吸水率、含水率、聚积密度和严密密度、含泥量、泥块含量、云母含量、碱活性、石粉含量8. 石：筛剖析、表观密度、吸水率、含水率、聚积密度和严密密度、含泥量、泥块含量、针状和片状颗粒总含量、岩石抗压强度、压碎目标值、碱活性9. 轻集料：筛剖析、聚积密度、外表密度、吸水率、筒压强度、软化系数、含泥量及粘土块含量、粒型系数10. 混凝土路面砖：抗压强度、抗折强度11. 砌墙砖：尺寸测量、外观质量、抗折强度、抗压强度、冻融实验、体积密度、吸水率和饱和系数12. 非烧结通俗粘土砖：尺寸测量、外观质量、抗折强度、抗压强度、抗冻功能、吸水率、耐水性13. 混凝土小型空心砌块：抗压强度、抗折强度、尺寸测量、外观质量、相对含水率、吸水率、表观密度14. 加气混凝土砌块：干体积密度、含水率、吸水率、力学功能15. 无机硬质绝热成品：尺寸测量、外观质量、抗压强度、密度、含水率16. 水泥基灌浆资料、灌浆料：抗压强度、竖向膨胀、活动度、粒径、抗折强度、钢筋握裹力、凝聚工夫17. 混凝土外加剂：(1) 混凝土泵送剂：坍落度添加值、常压泌水率比、压力泌水率比、含气量、坍落度保存值、抗压强度比、缩短率比(2) 混凝土防水剂：泌水率比、凝聚工夫差、抗压强度比、缩短率比、浸透高度比、吸水量比、净浆安宁性(3) 混凝土防冻剂：减水率、泌水率比、含气量、凝聚工夫差、抗压强度比、缩短率比、浸透高度比、冻融强度损掉率比、钢筋锈蚀(4) 放射混凝土用速凝剂：凝聚工夫、细度、含水率、强度、钢筋锈蚀(5) 混凝土膨胀剂：细度、凝聚工夫、强度、限制膨胀率、钢筋锈蚀(6)混凝土外加剂：抗压强度比、减水率、泌水率(常压泌水、压力泌水)、含气量、钢筋锈蚀、凝聚工夫、缩短率比、浸透高度比。

混凝土强度试验一、混凝土抗压强度1、实验名称：混凝土立方体抗压强度试验2、实验的目的意义①了解并掌握混凝土的强度指标；②学会抗压实验的测量方法。

3、实验基本原理根据混凝土立方体抗压强度可以评定混凝土强度等级。

4、实验仪器设备①压力试验机或万能试验机。

精度示值的相对误差应在2鸠内。

②试模。

由铸铁或钢制成的立方体，规格视骨料最大粒径选用（见表5-4）③标准养护室。

温度20 E、相对湿度大于90%④振动台。

频率50 Hz，空载振幅0.5mm⑤捣棒、小铁铲、金属直尺、镘刀等。

表5-4试模尺寸与骨料最大粒径、插捣次数选用表5、试件制备①按表5-4选择同规格的试模3只组成一组。

将试模拧紧螺栓并清刷干净，内壁涂一薄层矿物油，编号待用。

②试模内装的混凝土应是同一次拌和的拌合物。

坍落度小于或等于70mm的混凝土，试件成型宜采用振动振实；坍落度大于70mm的混凝土，试件成型宜采用捣棒人工捣实。

a.振动台成型试件：将拌合物一次装入试模并稍高出模口，用镘刀沿试模内壁略加插捣后，移至振动台上，开动振动台，振动至表面呈现水泥浆为止，刮去多余拌合物并用镘刀沿模口抹平。

b.捣棒人工捣实成型试件：将拌合物分两层装入试模，每层厚度大致相等。

插捣按螺旋方向从边缘向中心均匀进行。

插捣底层时，捣棒应贯穿整个深度，插捣上层时，捣棒应插入下层深度20〜30mm插捣时捣棒应保持垂直不得倾斜，并用抹刀沿试模内壁插入数次，以防止试件产生麻面。

每层插捣次数如试表4.1 ，然后刮去多余拌合物，并用镘刀抹平。

c.成型后的试件应覆盖，防止水分蒸发，并在室温20C环境中静置1〜2昼夜（不得超过两昼夜），拆模编号。

d.拆模后的试件立即放在标准养护室内养护。

试件在养护室内置于架上，试件间距离应保持10〜20mm并避免用水直接冲刷。

注：当缺乏标准养护室时，混凝土试件允许在温度为20的静水中养护；同条件养护的混凝土试样，拆模时间应与实际构件相同，拆模后也应放置在该构件附近与构件同条件养护。
