2018年全新大众速腾原厂维修手册带电路图 安装位置 保险丝

New Sagitar安装位置编号 803 / 1版本 01.2018继电器继电器支架一览1 - 电控箱上的继电器支架❑发动机舱内左侧❑继电器位置分配→ 章节2 - 车载电网控制单元上的继电器支架❑驾驶员侧仪表板的下方❑12 芯继电器支架的继电器位置分配 → 章节发动机舱内左侧电控箱上的继电器一览发动机舱内左侧电控箱上的继电器一览（GP0)1 - 未占用❑继电器位置 R52 - 冷却液辅助泵继电器 -J496- (645)（到 2012 年 8 月止）❑继电器位置 R4❑仅限配备 1.4L TSI 发动机的汽车3 - 主继电器 -J271- (644)❑继电器位置 R34 - 冷却液继续循环继电器 -J151- (646)（自 2012 年 8 月起）❑继电器位置 1❑仅用于配备 1.8/2.0L TSI 发动机的汽车- 冷却液辅助泵继电器 -J496- (646)（自 2012 年 8 月起）❑继电器位置 1❑仅用于配备 1.4L TSI 发动机的汽车5 - 未占用❑继电器位置 26 - 刮水器电机的转换继电器 2 -J369- (646)❑继电器位置 R2❑仅限带 PR 编号（AW1）的车辆7 - 刮水器电机的转换继电器 1 -J368- (646)❑继电器位置 R1❑仅限带 PR 编号（AW1）的车辆发动机舱内左侧电控箱上的继电器一览(GP1)1 - 冷却液继续循环继电器 -J151- (644)1）❑继电器位置 R52 - 发动机部件供电继电器 -J757- (645)1）❑继电器位置 R43 - 主继电器 -J271- (644)❑继电器位置 R34 - 未占用❑继电器位置 15 - 未占用❑继电器位置 26 - 刮水器电机的转换继电器 2 -J369- (646/655)❑继电器位置 R2❑仅限带 PR 编号（AW1）的车辆7 - 刮水器电机的转换继电器 1 -J368- (646/655)❑继电器位置 R1❑仅限带 PR 编号（AW1）的车辆1)仅用于 2.0L TSI 的车辆仪表板下方 12 芯继电器支架的继电器一览（GP0)仅用于带 PR 编号(AW0)的车辆1-3 - 未占用4A - 燃油供应继电器 -J643- (646)4B - 燃油泵供电继电器 -J17- (646)5 - 供电继电器 1，端子 75 -J680- (645)（到 2012 年 8 月止）6 - 供电继电器，总线端 50 -J682- (645)7 - 端子 15 供电继电器 -J329- (645)8 - 近光灯继电器 -J331- (645)9 - 供电继电器 2，端子 15 -J681- (645)10 - 前雾灯继电器 -J5- (645)（到 2012 年 8 月止）- 供电继电器 1，端子 75 -J680- （644）（自 2012 年 8 月起）11 - 未占用12 - 转换器盒 -J935- (499）仅用于带 PR 编号（AW1）的车辆1A - 双音喇叭继电器 -J4- （646）1B - 大灯清洗装置继电器 -J39- （646）❑仅用于带大灯清洗的汽车2 - 起动机继电器 2 -J907- （507）❑仅用于带起动/停止（Start/Stop)系统的汽车3 - 未占用4A - 冷却液继续循环继电器 -J151- (646)（到 2012 年 8 月止）❑仅限配备 1.8L TSI 发动机的车辆4B - 发动机部件供电继电器 -J757- (646)❑仅限配备 1.8/2.0L TSI 发动机的车辆5 - 供电继电器 1，端子 75 -J680- (645)（到 2012 年 8 月止）6 - 供电继电器，总线端 50 -J682- (645)❑仅用于不带起动/停止（Start/Stop)系统的汽车- 起动机继电器 1 -J906- (645)❑仅用于带起动/停止（Start/Stop)系统的汽车7 - 未占用8A - 加热或后窗玻璃继电器 -J9- (646)8B - 未占用9 - 供电继电器 2，端子 15 -J681- (645)10 - 供电继电器 1，端子 75 -J680- （644）（自 2012 年 8 月起）11-12 - 未占用仪表板下方 12 芯继电器支架的继电器一览(GP1)仅用于带 PR 编号(AW0)的车辆1 - 端子 75x 供电继电器 -J694- (644/645)2 - 起动机继电器 2 -J907- (507)❑仅用于带进入及起动许可的车辆3-4 - 未占用5 - 转换器盒 -J935- (523)6 - 未占用7 - 起动机继电器 1 -J906- (645)❑仅用于不带进入及起动许可的车辆8 - 未占用9 - 继电器，用于端子 15 -J940- (645)10 - 未占用11A - 燃油泵继电器 -J17- (646)11B - 燃油供应继电器 -J643- (646)❑仅用于不带进入及起动许可的车辆12-15 - 未占用仅用于带 PR 编号(AW1)的车辆1 - 端子 75x 供电继电器 -J694- (644/645)2 - 起动机继电器 2 -J907- (507)❑仅用于带起动 / 停止（start/stop）系统的汽车❑仅用于带进入及起动许可的车辆3A - 前雾灯继电器 -J5- (525)❑仅用于带低端氙气灯的车辆3B-4 - 未占用5 - 可加热后窗玻璃继电器 -J9-6 - 未占用7 - 起动机继电器 1 -J906- (645)❑仅用于带起动 / 停止（start/stop）系统的汽车❑仅用于不带进入及起动许可的车辆8 - 未占用9 - 继电器，用于端子 15 -J940- (645)2）10A - 双音喇叭继电器 -J4- (646)10B - 未占用11-15 - 未占用2)至 2015 年 8 月止仅用于带 PR 编号(AW1)2.0L TSI 发动机的车辆1-5 - 未占用6 - 起动机继电器 2 -J907- (507)7 - 端子 75x 供电继电器 -J694- (645)8-9 - 未占用10 - 可加热后窗玻璃继电器 -J9- (646) 11-12 - 未占用13A - 双音喇叭继电器 -J4- (646)13B - 大灯清洗装置继电器 -J39- (646)14 - 继电器，用于端子 15 -J940- (645)15 - 未占用。

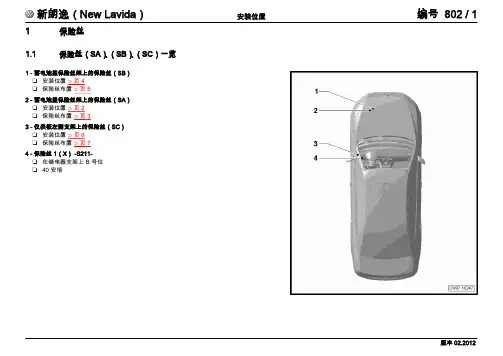

1保险丝1.1保险丝（SA）、（SB）、（SC）一览1 - 蓄电池盖保险丝架上的保险丝（SB）❑安装位置 ⇒ 页 4❑保险丝布置 ⇒ 页 52 - 蓄电池盖保险丝架上的保险丝（SA）❑安装位置 ⇒ 页 2❑保险丝布置 ⇒ 页 33 - 仪表板左侧支架上的保险丝（SC）❑安装位置 ⇒ 页 6❑保险丝布置 ⇒ 页 74 - 保险丝 1（X） -S211-❑在继电器支架上 B 号位❑40 安培1.2蓄电池盖上的保险丝（SA），在发动机舱内左侧1.2.1保险丝安装位置拧紧力矩⇒ 修理组 97 ; 拆卸和安装保险丝支架1.2.2保险丝布置（SA）编号 电路图中的名称额定值功能 / 部件端子1-保险丝架 A 上的保险丝 1 -SA1-150 A 1)-交流发电机 -C-30175 A 2)2-保险丝架 A 上的保险丝 2 -SA2- -未占用3-保险丝架 A 上的保险丝 3 -SA3-110 A 仪表板左侧保险丝盒内 30 号线供电保险丝304-保险丝架 A 上的保险丝 4 -SA4-80 A-点火起动开关 -D- 4)端子 15 供电继电器 -J329- 3)供电继电器 2，端子 15 -J681- 3)端子 75x 供电继电器 -J694-305-保险丝架 A 上的保险丝 5 -SA5-40 A -ABS 控制单元 -J104-306-保险丝架 A 上的保险丝 6 -SA6-40 A 1)-散热器风扇控制单元 -J293-3050 A 2)7-保险丝架 A 上的保险丝 7 -SA7--未占用1) 仅适用于带 1.6 l 发动机的车辆2) 仅用于带 1.4 l 发动机的车辆3) 仅适用于带进入及起动许可的车辆4) 仅适用于不带进入及起动许可的车辆1.3蓄电池盖上的保险丝（SB），在发动机舱内左侧1.3.1保险丝安装位置保险丝颜色40 A - 橙色30 A - 绿色25 A - 自然色（白色）20 A - 黄色15 A - 蓝色10 A - 红色7.5 A - 棕色5 A - 淡棕色3 A - 紫色1.3.2保险丝布置（SB）编号电路图中的名称额定值功能 / 部件端子S1-保险丝架 B 上的保险丝 1 -SB1-30 A-主继电器 -J271-3030 S2-保险丝架 B 上的保险丝 2 -SB2- 5 A-Motronic 控制单元 -J220- （T80/15）5)发动机控制单元 -J623- （T94/92）6)S3-保险丝架 B 上的保险丝 3 -SB3- 5 A7)-自动变速箱控制单元 -J217- （T52b/3）7)3030 A8)双离合器变速箱机电装置 -J743- （T25/9）8)30 S4-保险丝架 B 上的保险丝 4 -SB4-25 A-电子转向助力控制单元 -J764- （T16a/2）9)转换器盒 -J935- 9)S5-保险丝架 B 上的保险丝 5 -SB5- 5 A-车载电网控制单元 -J519- （T73b/59）30 S6-保险丝架 B 上的保险丝 6 -SB6-15 A-双离合器变速箱机电装置 -J743- （T25/25）8)305) 仅适用于带 1.6 l 发动机的车辆6) 仅用于带 1.4 l 发动机的车辆7) 仅适用于带自动变速箱的车辆8) 仅适用于带双离合器变速箱 0AM 的车辆9) 仅适用于带进入及起动许可的车辆1.4保险丝（SC），在仪表板左侧1.4.1保险丝安装位置保险丝颜色40 A - 橙色30 A - 绿色25 A - 自然色（白色）20 A - 黄色15 A - 蓝色10 A - 红色7.5 A - 棕色5 A - 淡棕色3 A - 紫色1.4.2保险丝布置（SC）编号电路图中的名称额定值功能 / 部件端子58L 1-保险丝架 C 上的保险丝 1 -SC1- 5 A-左侧停车灯灯泡 -M1-左侧制动信号灯和尾灯灯泡 -M21-左侧尾灯灯泡 2 -M49-58r 2-保险丝架 C 上的保险丝 2 -SC2- 5 A-右侧停车灯灯泡 -M3-右侧制动信号灯和尾灯灯泡 -M22-右侧尾灯灯泡 2 -M50-58 3-保险丝架 C 上的保险丝 3 -SC3- 5 A-后盖遥控开锁按钮 -E233-ASR 和 ESP 按钮 -E256-驾驶员侧车内上锁的按钮 -E308-Tiptronic 开关 -F189- 23)24)空调器控制单元 -J301- 12)插座照明灯泡 -L42-车窗升降器开关照明灯泡 -L53-大灯照明距离调节设置器照明灯泡 -L54-后视镜调节开关照明灯泡 -L78-收音机 -R- 11)左侧牌照灯 -X4-右侧牌照灯 -X5-56b 4-保险丝架 C 上的保险丝 4 -SC4-10 A-左侧近光灯灯泡 -M29-左侧大灯照明距离调节伺服马达 -V48-5-保险丝架 C 上的保险丝 5 -SC5-10 A-右侧近光灯灯泡 -M31-56b右侧大灯照明距离调节伺服马达 -V49-6-保险丝架 C 上的保险丝 6 -SC6-10 A-左侧远光灯灯泡 -M30-56a 7-保险丝架 C 上的保险丝 7 -SC7-10 A-右侧远光灯灯泡 -M32-56a75 8-保险丝架 C 上的保险丝 8 -SC8-15 A-左侧前雾灯灯泡 -L22-右侧前雾灯灯泡 -L23-左侧后雾灯灯泡 -L46-75 9-保险丝架 C 上的保险丝 9 -SC9-15 A-倒车灯开关 -F4- 13)左侧倒车灯灯泡 -M16-右侧倒车灯灯泡 -M17-10-保险丝架 C 上的保险丝 10 -SC10- 5 A-车载电网控制单元 -J519- （T73a/42）S收音机 -R- （T8f/4）11)11-保险丝架 C 上的保险丝 11 -SC11- 5 A-诊断接口 -U31- （T16b/1）15a 12-保险丝架 C 上的保险丝 12 -SC12-7.5 A-停车灯继电器 -J3-p75 13-保险丝架 C 上的保险丝 13 -SC13- 5 A-后视镜调节开关 -E43-后视镜内折功能控制单元 -J351- 14)15a 14-保险丝架 C 上的保险丝 14 -SC14- 5 A-驻车辅助控制单元 -J446- （T16g/1）自动防眩的车内后视镜 -Y7- 10)15-保险丝架 C 上的保险丝 15 -SC15- 5 A-转向角传感器 -G85- 15)15a30a转向角传感器 -G85- 16)多功能方向盘控制单元 -J453- 18)16-保险丝架 C 上的保险丝 16 -SC16-7.5 A-车载电网控制单元 -J519- （T73b/39）30a30a 17-保险丝架 C 上的保险丝 17 -SC17- 5 A-Tiptronic 开关 -F189- 23)24)点火钥匙拔出锁止电磁铁 -N376- 23)24)30a 18-保险丝架 C 上的保险丝 18 -SC18-10 A-前部车内照明灯 -W1-副驾驶员侧阅读灯 -W13-左侧行李箱照明灯 -W18-驾驶员侧阅读灯 -W19-中间后部阅读灯 -W44-30a 19-保险丝架 C 上的保险丝 19 -SC19-7.5 A-雨水与光线识别传感器 -G397-驾驶员侧可加热车外后视镜 -Z4-副驾驶员侧可加热式车外后视镜 -Z5-30a 20-保险丝架 C 上的保险丝 20 -SC20- 5 A-Climatronic 控制单元 -J255- 17)多功能方向盘控制单元 -J453- 18)21-保险丝架 C 上的保险丝 21 -SC21- 5 A-仪表板中的控制单元 -J285-15a15a 22-保险丝架 C 上的保险丝 22 -SC22- 5 A-离合器踏板开关 -F36- 13)燃油泵继电器 -J17- 19)Motronic 控制单元 -J220- 19)燃油泵控制单元 -J538- 20)发动机控制单元 -J623- 20)23-保险丝架 C 上的保险丝 23 -SC23-10 A-ASR 和 ESP 按钮 -E256-15a轮胎监控显示按钮 -E492-制动信号灯开关 -F-转向角传感器 -G85-ABS 控制单元 -J104-24-保险丝架 C 上的保险丝 24 -SC24- 5 A-安全气囊控制单元 -J234-15a15a 25-保险丝架 C 上的保险丝 25 -SC25-10 A-Climatronic 控制单元 -J255- 17)空调器控制单元 -J301- 12)26-保险丝架 C 上的保险丝 26 -SC26- 5 A-仪表板中的控制单元 -J285-30a 27-保险丝架 C 上的保险丝 27 -SC27- 5 A-诊断接口 -U31- （T16b/16）30a30a 28-保险丝架 C 上的保险丝 28 -SC28-15 A-燃油泵继电器 -J17- 19)燃油泵控制单元 -J538- 20)29-保险丝架 C 上的保险丝 29 -SC29-10 A-冷却液辅助泵继电器 -J496- 20)30a 30-保险丝架 C 上的保险丝 30 -SC30-10 A-空调器电磁离合器 -N25-30a75 31-保险丝架 C 上的保险丝 31 -SC31-30 A-左侧近光灯灯泡 -M29-左侧远光灯灯泡 -M30-右侧近光灯灯泡 -M31-右侧远光灯灯泡 -M32-32-保险丝架 C 上的保险丝 32 -SC32-15 A-车灯开关 -E1- （T17/15）30a手动防眩目功能和远光灯瞬时接通功能开关 -E4-33-保险丝架 C 上的保险丝 33 -SC33-10 A-点烟器 -U1-75 34-保险丝架 C 上的保险丝 34 -SC34- 5 A-收音机 -R- （T8f/3）11)15a 35-保险丝架 C 上的保险丝 35 -SC35-20 A-驾驶员侧车门控制单元 -J386-30a 36-保险丝架 C 上的保险丝 36 -SC36-20 A-副驾驶员侧车门控制单元 -J387-30a30a 37-保险丝架 C 上的保险丝 37 -SC37-20 A-滑动天窗控制单元 -J245- 21)进入及起动许可控制单元 -J518- （T32b/3）16)38-保险丝架 C 上的保险丝 38 -SC38-30 A-新鲜空气鼓风机 -V2-75 39-保险丝架 C 上的保险丝 39 -SC39-20 A-可加热前座椅控制单元 -J774- 22)30a 40-保险丝架 C 上的保险丝 40 -SC40-7.5 A-车窗玻璃清洗泵 -V5-15a 41-保险丝架 C 上的保险丝 41 -SC41--未占用42-保险丝架 C 上的保险丝 42 -SC42-20 A-ABS 控制单元 -J104- （T47/32）30a87 43-保险丝架 C 上的保险丝 43 -SC43-15 A-增压压力限制电磁阀 -N75- 20)活性碳罐电磁阀 1 -N80-凸轮轴调节阀 1 -N205- 20)涡轮增压器循环空气阀 -N249- 20)燃油压力调节阀 -N276- 20)氧传感器加热 -Z19-尾气催化净化器后的氧传感器 1 加热装置 -Z29-87 44-保险丝架 C 上的保险丝 44 -SC44- 5 A-定速巡航装置开关 -E45-高压传感器 -G65-空调器继电器 -J32-散热器风扇控制单元 -J293-冷却液辅助泵继电器 -J496- 20)15a 45-保险丝架 C 上的保险丝 45 -SC45- 5 A24)-多功能开关 -F125- 23)Tiptronic 开关 -F189- 23)24)自动变速箱控制单元 -J217- 23)双离合器变速箱机电装置 -J743- 24)15 A23)46-保险丝架 C 上的保险丝 46 -SC46-25 A-左前转向信号灯灯泡 -M5-30a左后转向信号灯灯泡 -M6-右前转向信号灯灯泡 -M7-右后转向信号灯灯泡 -M8-左侧制动信号灯和尾灯灯泡 -M21-右侧制动信号灯和尾灯灯泡 -M22-高位制动信号灯灯泡 -M25-驾驶员侧外后视镜警告灯泡 -L131-副驾驶员侧外后视镜警告灯泡 -L132-47-保险丝架 C 上的保险丝 47 -SC47-25 A-刮水器马达控制单元 -J400-30a48-保险丝架 C 上的保险丝 48 -SC48-25 A-可加热式后窗玻璃 -Z1-30a 49-保险丝架 C 上的保险丝 49 -SC49-20 A-驾驶员侧中央门锁上锁单元 -F220-30a副驾驶员侧中央门锁上锁单元 -F221-左后中央门锁上锁单元 -F222-右后中央门锁上锁单元 -F223-后盖中中央门锁电机 -V53-油箱盖锁止装置马达 -V155-30a 50-保险丝架 C 上的保险丝 50 -SC50-20 A-高音喇叭 -H2-低音喇叭 -H7-51-保险丝架 C 上的保险丝 51 -SC51-20 A-收音机及导航系统带显示单元的控制单元 -J503- 25)30a收音机 -R- 11)26)倒车摄像头 -R189- 25)30a 52-保险丝架 C 上的保险丝 52 -SC52-30 A-左后车门控制单元 -J388-右后车门控制单元 -J389-53-保险丝架 C 上的保险丝 53 -SC53-10 A-气缸 1 喷油阀 -N30- 19)87气缸 2 喷油阀 -N31- 19)气缸 3 喷油阀 -N32- 19)气缸 4 喷油阀 -N33- 19)54-保险丝架 C 上的保险丝 54 -SC54-15 A19)-带功率输出级的点火线圈 1 -N70-87带功率输出级的点火线圈 2 -N127-带功率输出级的点火线圈 3 -N291-带功率输出级的点火线圈 4 -N292-25 A20)10) 仅适用于带自动防眩的车内后视镜的车辆11) 仅用于带有 RCN 110 的车辆12) 仅用于带有手动调节空调器的车辆13) 仅适用于带手动变速箱的车辆14) 仅适用于带后视镜折叠机构的车辆15) 仅适用于不带进入及起动许可的车辆16) 仅适用于带进入及起动许可的车辆17) 仅适用于带 Climatronic 自动空调的车辆18) 仅适用于带多功能方向盘的车辆19) 仅适用于带 1.6 l 发动机的车辆20) 仅用于带 1.4 l 发动机的车辆21) 仅适用于带折叠式滑动天窗的车辆22) 仅适用于带座椅加热的车辆23) 仅适用于带自动变速箱的车辆新朗逸（New Lavida）安装位置编号 802 / 124) 仅适用于带双离合器变速箱 0AM 的车辆25) 仅适用于带收音机-导航系统 RNS 315 的车辆26) 仅用于带有 RCN 210 的车辆版本 02.2012。

New Sagitar安装位置编号 801 / 1版本 08.2017接地点发动机舱内接地点一览（GP0)1 - 15 气缸盖上的接地点❑拧紧力矩：15 Nm❑安装位置 → 车锚2 - 13 发动机舱内右侧接地点❑拧紧力矩：9 Nm❑安装位置 → 车锚3 - 1 接地带，蓄电池 - 车身❑拧紧力矩：9 Nm❑安装位置 → 车锚4 - 12 发动机舱内左侧接地点❑拧紧力矩：20 Nm❑安装位置 → 车锚5 - 652 变速箱和发动机地线的接地点❑拧紧力矩：20 Nm❑安装位置 → 车锚6 - 671 接地点 1，左前纵梁上❑拧紧力矩：9 Nm❑安装位置→ 车锚7 - 655 接地点，在左侧大灯上❑拧紧力矩：9 Nm❑安装位置 → 车锚8 - 18 发动机缸体上的接地点❑拧紧力矩：20 Nm❑安装位置 → 车锚气缸盖上的接地点-箭头-15发动机舱内右侧接地点-A-13接地带，蓄电池 - 车身-箭头 A- 1发动机舱内左侧接地点-B-12变速箱和发动机的接地点-箭头 A- 652发动机缸体上的接地点-箭头 B- 18接地点，在左侧大灯上-A-655接地点 1，左前纵梁上-B-671发动机舱内接地点一览（GP1）1 - 15 气缸盖上的接地点❑拧紧力矩：15 Nm❑安装位置 → 车锚2 - 13 发动机舱内右侧接地点❑拧紧力矩：9 Nm❑安装位置 → 车锚3 - 1 接地带，蓄电池 - 车身❑拧紧力矩：9 Nm❑安装位置 → 车锚4 - 12 发动机舱内左侧接地点❑拧紧力矩：20 Nm❑安装位置 → 车锚5 - 652 变速箱和发动机地线的接地点❑拧紧力矩：20 Nm❑安装位置 → 车锚6 - 671 接地点 1，左前纵梁上❑拧紧力矩：9 Nm❑安装位置→ 车锚7 - 672 接地点2，在左前纵梁上❑拧紧力矩：9 Nm❑安装位置 → 车锚8 - 18 发动机缸体上的接地点❑拧紧力矩：20 Nm❑安装位置 → 车锚气缸盖上的接地点-箭头-15发动机舱内右侧接地点-A-13接地带，蓄电池 - 车身-箭头 A- 1发动机舱内左侧接地点-B-12变速箱和发动机的接地点-箭头 A- 652发动机缸体上的接地点-箭头 B- 18接地点，在左前纵梁上-A-672接地点 1，左前纵梁上-B-671车内接地点一览1 - 610 接地点（音频），在前中控台下面❑拧紧力矩：9 Nm❑安装位置 → 车锚2 - 638 右侧 A 柱上的接地点❑拧紧力矩：9 Nm❑安装位置 → 车锚3 - 43 接地点，右侧 A 柱下部❑拧紧力矩：9 Nm❑安装位置 → 车锚4 - 605 接地点，在上部转向柱上❑拧紧力矩：5 Nm❑安装位置 → 车锚5 - 602 左前脚部空间内的接地点❑拧紧力矩：9 Nm❑安装位置 → 车锚6 - 44 接地点，左侧 A 柱下部❑拧紧力矩：9 Nm安装位置→ 车锚610 前部中控台下方的接地点（音频）-A-638右侧 A 柱上的接地点-A- 43 右下侧 A 柱上的接地点-B-605 在转向柱上部的接地点-箭头-左前脚部空间内的接地点-A- 602左下侧 A 柱上的接地点-B- 44车内接地点一览（GP1）1 - 610 接地点（音频），在前中控台下面❑拧紧力矩：9 Nm❑安装位置 → 车锚2 - 638 右侧 A 柱上的接地点❑拧紧力矩：9 Nm❑安装位置 → 车锚3 - 752 接地点，右侧 A 柱下部❑拧紧力矩：9 Nm❑安装位置 → 车锚4 - 605 接地点，在上部转向柱上❑拧紧力矩：5 Nm❑安装位置 → 车锚5 - 747 左前脚部空间内的接地点❑拧紧力矩：9 Nm❑安装位置 → 车锚6 - 670 接地点，左侧 A 柱下部❑拧紧力矩：9 Nm安装位置→ 车锚610 前部中控台下方的接地点（音频）-A-638右侧 A 柱上的接地点-A- 752 右下侧 A 柱上的接地点-B-605 在转向柱上部的接地点-箭头-左前脚部空间内的接地点-A- 747左下侧 A 柱上的接地点-B- 670行李箱内接地点一览1 - 681 接地点 1，在右后侧围板内❑拧紧力矩：9 Nm❑安装位置 → 车锚2 - 682 接地点 2，在右后侧围板内❑拧紧力矩：9 Nm❑安装位置 → 车锚3 - 662 左后侧围板中的接地点❑拧紧力矩：20 Nm❑安装位置 → 车锚4 - 657 接地点 1，在后窗玻璃左侧附近❑拧紧力矩：9 Nm❑安装位置 → 车锚681右后侧围板内的接地点 1-A-682 右后侧围板内的接地点 2-B-662 左后侧围板中的接地点-箭头-657 在后窗玻璃左侧附近的接地点 1-箭头-行李箱内接地点一览（GP1）1 - 75 接地点 1，在右后侧围板内❑拧紧力矩：9 Nm❑安装位置 → 车锚2 - 682 接地点 2，在右后侧围板内❑拧紧力矩：9 Nm❑安装位置 → 车锚3 - 50 左后侧围板中的接地点❑拧紧力矩：20 Nm❑安装位置 → 车锚4 - 657 接地点 1，在后窗玻璃左侧附近❑拧紧力矩：9 Nm❑安装位置 → 车锚75右后侧围板内的接地点 1-A-682 右后侧围板内的接地点 2-B-50 左后侧围板中的接地点-箭头-657 在后窗玻璃左侧附近的接地点 1-箭头-。

New Sagitar安装位置编号 804 / 1版本 08.2017控制单元控制单元一览1 - 安全气囊控制单元 -J234-❑安装位置 → 章节❑插头分布50 芯插头连接 -T50- → 章节2 - 稳压器 -A19-❑安装在手套箱后方❑插头分布→ 章节❑仅用于带起动/停止（Start/Stop）系统的汽车3 - 新鲜空气鼓风机控制单元 -J126-❑安装在副驾驶员侧脚部空间内的暖风装置和空调上❑插头分布 → 章节4 - 弯道灯和大灯照明距离调节控制单元 -J745-❑安装在手套箱上部❑插头分布→ 章节❑仅用于带大灯清洗的汽车5 - 多媒体系统控制单元 -J650-❑安装在手套箱里❑插头分布 → 章节6 - 全自动空调控制单元 -J255- / 空调器控制单元 -J301-❑安装位置全自动空调控制单元→ 章节❑安装位置空调控制单元→ 章节7 - 收音机 -R- / 收音机及导航系统带显示单元的控制单元 -J503-❑安装位置（GP 车型） → 章节❑安装位置（非 GP 车型）⇒通讯系统 91 组8 - 副驾驶员侧车门控制单元 -J387-❑安装在副驾驶员车门内❑Low 配置（AW0）的插头分布 → 章节❑High 配置（AW1）的插头分布 → 章节9 - 移动电话电子操作装置控制单元 -J412-❑安装在副驾驶员座椅下方❑插头分布 → 章节10 - 右后车门控制单元 -J389-❑安装在右后车门内❑Low 配置（AW0）的插头分布 → 章节❑High 配置（AW1）的插头分布 → 章节11 - 燃油泵控制单元 -J538-❑安装位置 → 章节❑插头分布 → 章节12 - 左后车门控制单元 -J388-❑安装在左后车门内❑Low 配置（AW0）的插头分布 → 章节❑High 配置（AW1）的插头分布 → 章节13 - 外翻式滑动天窗控制单元 -J245-❑安装在滑动天窗前部中间❑插头分布 → 章节14 - 驾驶员侧车门控制单元 -J386-❑安装在驾驶员车门内❑Low 配置（AW0）的插头分布 → 章节❑High 配置（AW1）的插头分布 → 章节15 - 可加热前座椅控制单元 -J774-❑安装在驾驶员座椅底部❑插头分布 → 章节16 - 驻车辅助控制单元 -J446-❑安装在仪表板下方，靠近车载电网控制单元（BCM）(类型Ⅰ)❑安装在仪表板中部空调控制操作单元下方(类型Ⅱ)❑插头分布 → 章节17 - 转向柱电子装置控制单元 -J527-❑安装在转向柱开关附近❑插头分布 → 章节18 - 电子转向柱锁止装置控制单元 -J764-❑安装在转向柱开关下方的转向柱上❑插头分布 → 章节19 - 车载电网控制单元 -J519-❑安装在保险丝架 C 附近的驾驶员侧仪表板下方❑Low 配置（AW0）的插头分布→ 章节❑High 配置（AW1）的插头分布 → 章节20 - 组合仪表 -K- / 组合仪表中的控制单元 -J285- / 防盗锁止系统控制单元 -J362-❑插头分布 → 章节21 - 进入及起动许可控制单元 -J518-❑安装位置在制动踏板支架上❑插头分布 → 章节22 - 数据总线诊断接口 -J533-❑安装位置 → 章节23 - 蓄电池监控控制单元 -J367-❑安装位置在蓄电池负极接线柱上❑插头分布 → 章节24 - 发动机控制单元 -J623-❑安装在发动机舱内左前方❑插头分布 → 章节25 - 0AM 型双离合器变速箱机械电子单元 -J743-❑安装在变速箱前部 - 变速箱内❑插头分布 → 章节02E 型双离合器变速箱机械电子单元 -J743-❑安装在变速箱前部 - 变速箱内❑插头分布 → 章节26 - 散热器风扇控制单元 -J293-❑安装位置 → 章节27 - 转向辅助装置控制单元 -J500-❑安装位置 → 章节❑插头分布 → 章节28 - 自动变速箱控制单元 -J217-❑安装在副驾驶员侧的排水槽盖板下方❑插头分布 → 章节29 - ABS 防抱死系统控制单元 -J104-❑安装位置 → 章节❑插头分布47 芯插头连接 -T47- → 章节自动变速箱控制单元 -J217-1 - 自动变速箱控制单元 -J217-安装位置：在排水槽右侧插头连接：A - 52 芯插头连接件 -T52- 在线束上自动变速箱控制单元 -J217- （自 2017 年 1 月起的车型）1 - 自动变速箱控制单元 -J217-安装位置：在排水槽右侧插头连接：A - 81 芯插头连接件 -T81- 在线束上ABS 防抱死系统控制单元 -J104- 安装位置：发动机舱内的右侧前围板上1 - ABS 防抱死系统控制单元 -J104-2 - 47 芯插头连接 -T47- 在线束上插头位置分配：A - ABS 防抱死系统控制单元 -J104-插头连接：B - 47 芯插头连接 -T47- 在线束上安全气囊控制单元 -J234-- 安装位置：在前部中控台下方-箭头-插头位置分配：1 - 安全气囊控制单元 -J234-插头连接：2 - 50 芯插头连接 -T50- 在线束上稳压器 -A19-A - 稳压器 -A19-安装位置：在手套箱后方插头连接：B - 12 芯插头连接 -T12aa- 在线束上新鲜空气鼓风机控制单元 -J126-1 - 新鲜空气鼓风机控制单元 -J126-安装位置：❑在副驾驶员侧脚部空间内的暖风装置和空调上插头连接：❑-A-芯插头连接❑-B- 6 芯插头连接 -T6t- 在线束上弯道灯和大灯照明距离调节控制单元 -J745-A - 弯道灯和大灯照明距离调节控制单元 -J745-安装位置：在手套箱上部插头连接：B - 26 芯插头连接 -T26- 在线束上多媒体系统控制单元 -J650-1 - 多媒体系统控制单元 -J650-安装位置：在手套箱里插头连接：2 - 12 芯插头连接 -T12h- 在线束上全自动空调控制单元 -J255- (类型Ⅰ)1 - 全自动空调控制单元 -J255-安装位置：❑在中控台上插头连接：❑-A- 20 芯插头连接 -T20c- 在线束上❑-B- 16 芯插头连接 -T16g- 在线束上❑-C- 16 芯插头连接 -T16e- 在线束上全自动空调控制单元 -J255- (类型Ⅱ)1 - 全自动空调控制单元 -J255-安装位置：❑在中控台上插头连接：❑-A-芯插头连接 -T20c- 在线束上❑-B- 16 芯插头连接 -T16g- 在线束上❑-C- 16 芯插头连接 -T16e- 在线束上空调器控制单元 -J301-1 - 空调器控制单元 -J301-安装位置：❑在中控台上插头连接：❑-A- 20 芯插头连接 -T20c- 在线束上❑-B- 16 芯插头连接 -T16e- 在线束上❑-C- 5 芯插头连接 -T5- 在线束上副驾驶员侧车门控制单元 -J387- （仅限带 PR 编号 AW0 的车辆）A - 副驾驶员侧车门控制单元 -J387-插头连接：B - 16芯插头连接 -T16b- 在线束上副驾驶员侧车门控制单元 -J387- （仅限带 PR 编号 AW1 的车辆）A - 副驾驶员侧车门控制单元 -J387-插头连接：B - 32 芯插头连接 -T32b- 在线束上C - 16芯插头连接 -T16b- 在线束上D - 20芯插头连接 -T20b- 在线束上移动电话电子操作装置控制单元 -J412-1 - 移动电话电子操作装置控制单元 -J412-安装位置：在副驾驶员座椅下方插头连接：2 - 54芯插头连接 -T54- 在线束上右后车门控制单元 -J389- （类型Ⅰ）A - 右后车门控制单元 -J389-插头连接：B - 16芯插头连接 -T16i- 在线束上右后车门控制单元 -J389- （类型Ⅱ）A - 右后车门控制单元 -J389-安装位置：在右后车门内板上插头连接：B - 18芯插头连接 -T18c- 在线束上燃油泵控制单元 -J538-安装位置：在右后座椅下方，燃油供给单元上方-箭头-插头位置分配：A - 燃油泵控制单元 -J538-插头连接：B - 10 芯插头连接 -T10n- 在线束上左后车门控制单元 -J388- （类型Ⅰ）A - 左后车门控制单元 -J388-插头连接：B - 16芯插头连接 -T16h- 在线束上左后车门控制单元 -J388- （类型Ⅱ）A - 左后车门控制单元 -J388-插头连接：B - 18芯插头连接 -T18b- 在线束上外翻式滑动天窗控制单元 -J245-A - 外翻式滑动天窗控制单元 -J245-安装位置：❑在滑动天窗前部中间插头连接：❑-B-芯插头连接 -T10e-驾驶员侧车门控制单元 -J386- （仅限带 PR 编号 AW0的车辆）A - 驾驶员侧车门控制单元 -J386-插头连接：B - 16芯插头连接 -T16a- 在线束上驾驶员侧车门控制单元 -J386- （仅限带 PR 编号 AW1的车辆）A - 驾驶员侧车门控制单元 -J386-插头连接：B - 32 芯插头连接 -T32a- 在线束上C - 16芯插头连接 -T16a- 在线束上D - 20芯插头连接 -T20a- 在线束上可加热前座椅控制单元 -J774-1 - 可加热前座椅控制单元 -J774-安装位置：❑驾驶员座椅底部插头连接：❑-A- 8 芯插头连接 -T8z- 在线束上转向柱电子装置控制单元 -J527- （仅限带 PR 编号 AW1的车辆）1 - 转向柱电子装置控制单元 -J527-安装位置：❑在转向柱开关附近插头连接：❑-A-芯插头连接 -T16l- 在线束上❑-B- 4 芯插头连接 -T4k- 在线束上电子转向柱锁止装置控制单元 -J764-1 - 电子转向柱锁止装置控制单元 -J764-安装位置：❑安装在转向柱开关下方的转向柱上插头连接：❑-A- 16 芯插头连接 -T16m- 在线束上车载电网控制单元 -J519- （仅限带 PR 编号 AW0的车辆）A - 车载电网控制单元 -J519-安装位置：❑在仪表板左侧下方插头连接：❑-B- 73 芯黑色插头连接 -T73a-❑-C- 73 芯白色插头连接 -T73b-车载电网控制单元 -J519- （仅限带 PR 编号AW1的车辆）安装位置：在驾驶员侧仪表板下方的继电器支架下面插头位置分配：CF97-0183A - 52 芯黑色插头连接件 -T52a-B - 52 芯白色插头连接件 -T52b-C - 52 芯棕色插头连接件 -T52c-驻车辅助控制单元 -J446- （GP1）A - 驻车辅助控制单元 -J446-安装位置：❑在仪表板中部空调控制单元下方插头连接：❑-B- 16 芯插头连接 -T16c- 在线束上❑-C- 12 芯插头连接 -T12l- 在线束上❑-D- 12 芯插头连接 -T12m- 在线束上驻车辅助控制单元 -J446- (仅限 PR 编号 AW1 的车辆)（GP1）A - 驻车辅助控制单元 -J446-安装位置：❑在仪表板中部空调控制单元下方插头连接：❑-B-芯插头连接 -T26b- 在线束上❑-C- 18 芯插头连接 -T18d- 在线束上驻车辅助控制单元 -J446- (非 GP1 的车辆)A - 驻车辅助控制单元 -J446-安装位置：❑在仪表板左侧下方的横梁上插头连接：❑-B- 16 芯插头连接 -T16c- 在线束上❑-C- 12 芯插头连接 -T12l- 在线束上❑-D- 12 芯插头连接 -T12m- 在线束上组合仪表 -K- / 组合仪表中的控制单元 -J285- / 防盗锁止系统控制单元 -J362- （类型Ⅰ）1 - 组合仪表 -K- / 组合仪表中的控制单元 -J285- / 防盗锁止系统控制单元 -J362-插头连接：A - 32 芯插头连接 -T32- 在线束上组合仪表中的控制单元 -J285- / 防盗锁止系统控制单元 -J362- （类型Ⅱ）1 - 组合仪表中的控制单元 -J285- / 防盗锁止系统控制单元 -J362-安装位置：在仪表板内插头连接：A - 32 芯插头连接 -T32-进入及起动许可控制单元 -J518-1 - 进入及起动许可控制单元 -J518-安装位置：❑安装位置在制动踏板支架上插头连接：❑-A- 32 芯插头连接 -T32e- 在线束上数据总线诊断接口 -J533- （仅限带 PR 编号 AW1的车辆）1 - 数据总线诊断接口 -J533-安装位置：❑靠近转向柱，中控台旁边插头连接：❑-A-芯插头连接 -T20- 在线束上蓄电池监控控制单元 -J367-1 - 蓄电池监控控制单元 -J367-安装位置：❑安装位置在蓄电池负极接线柱上插头连接：❑-A- 2 芯插头连接 -T2fn- 在线束上发动机控制单元 -J623-154 芯插头位置分配：1 - 发动机控制单元 -J623-安装位置：在发动机舱左侧继电器保险丝盒旁插头连接：A - 60 芯插头连接 -T60- 在线束上B - 94 芯插头连接 -T94- 在线束上提示154 芯插头连接 -T154- 由插头 A 和 B 构成。

New Sagitar安装位置编号 805 / 104.2016插头接线板和对接插头插头连接一览1 - 空调装置上鼓风机的对接插头，-T10a-❑安装位置 → 章节2 - 副驾驶员侧 A 柱旁的对接插头，-T28a-❑安装位置 → 章节3 - 副驾驶员座椅的接线板，-T10d- , -T3l- ,-T2be- ❑安装位置 → 章节4 - 副驾驶员侧 B 柱旁的对接插头，-T28c-❑安装位置 → 章节5 - 后部保险杠的对接插头，-T6af-❑安装位置 → 章节6 - 驾驶员侧 B 柱旁的对接插头，-T28b-❑安装位置 → 章节7 - 驾驶员座椅接线板，-T10c- , -T3k- , -T2q-❑安装位置 → 章节8 - 驾驶员侧 A 柱旁的对接插头，-T28- / -T32c- ❑安装位置 → 章节9 - 诊断接口 -U31- ，-T16-❑安装位置 → 章节10 - 转向系对接插头，-T6z-❑安装位置 → 章节11 - 发电机对接插头，-T4t-❑安装位置 → 章节12 - 发动机对接插头，-T14-❑安装位置 → 章节13 - 前部保险杠的对接插头，-T8l-❑安装位置 → 章节14 - 散热器风扇对接插头，-T4x-❑安装位置 → 章节15 - 阳光照射光电传感器的对接插头，-T4n-❑安装位置 → 章节空调装置上鼓风机的对接插头A - 10 芯黑色插头连接 -T10a-副驾驶员侧 A 柱旁的对接插头A - 28 芯黑色插头连接 -T28a-副驾驶员座椅的接线板A - 2 芯黑色插头连接 -T2be-B - 3 芯黄色插头连接 -T3l-副驾驶员侧 B 柱旁的对接插头1 - 28 芯黑色插头连接 -T28c-后部保险杠的对接插头- 6 芯黑色插头连接 -T6af- -箭头- 驾驶员侧 B 柱旁的对接插头提示图示针对副驾驶员侧情况。

驾驶员侧大致可由此推出。

驾驶员座椅接线板A - 2 芯黑色插头连接 -T2q-B - 3 芯黄色插头连接 -T3k-C - 10 芯黑色插头连接 -T10c-驾驶员侧 A 柱旁的对接插头仅用于高端车辆A - 28 芯插头连接 -T28-仅用于低端车辆A - 32 芯插头连接 -T32c-诊断接口 -U31-A - 16芯插头连接 -T16-转向系对接插头- 6芯插头连接 -T6z- -箭头-发电机接线板A - 4 芯黑色插头连接 -T4t- 发动机对接插头A - 14 芯黑色插头连接 -T14-前保险杠对接插头A - 8 芯黑色插头连接 -T8l- 散热器风扇对接插头1 - 散热器风扇控制单元 -J293-插头连接：-A/B- 4 芯插头连接 -T4x-阳光照射光电传感器 -G107- 和日照光电传感器 2 -G134- 的对接插头A - 4 芯黑色插头连接 -T4n-。

New Sagitar电路图编号 36 / 108.2012 1.8 升汽油发动机 , CEAA自 2011 年 12 月起浙江恒通2014.7.6ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色蓄电池, 起动马达, 交流发电机, 电压调节器, 车载电网控制单元, 保险丝架 C 上的保险丝 47A - 蓄电池B - 起动马达C - 交流发电机C1- 电压调节器J519- 车载电网控制单元SC47-保险丝架 C 上的保险丝 47T1a - 1 芯插头连接T2h - 2 芯插头连接T4t - 4 芯插头连接T52c- 52芯插头连接12 -发动机舱内左侧接地点 18 - 发动机缸体上的接地点508 - 螺栓连接（30），在电控箱上 652 - 变速箱和发动机地线的接地点A86- 连接（50a ），在仪表板导线束中B111 - 正极连接 1（30a ），在车内导线束中B169 - 正极连接 1（30），在车内导线束中B170 - 正极连接 2（30），在车内导线束中B177- 车内空间导线束中的连接（61）ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色车载电网控制单元, 供电继电器2，端子15, 供电继电器，总线端 50, 保险丝架 C 上的保险丝 14,保险丝架 C 上的保险丝 16J519- 车载电网控制单元J681- 供电继电器 2，端子 15J682- 供电继电器，总线端 50SA1- 保险丝架 A 上的保险丝 1SA4- 保险丝架 A 上的保险丝4SC14- 保险丝架 C 上的保险丝14SC16- 保险丝架 C 上的保险丝 16T9f- 9 芯插头连接T52b- 52 芯插头连接508- 螺栓连接（30），在电控箱上A41- 正极连接（50），在仪表板导线束中A199- 正极连接 4（15a），在仪表板导线束中A201- 正极连接 6（15a），在仪表板导线束中B163- 正极连接 1（15），在车内导线束中ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色燃油存量传感器, 预供给燃油泵, 保险丝架B 上的保险丝25G - 燃油存量传感器G6- 预供给燃油泵J538- 燃油泵控制单元SB4- 保险丝架 B 上的保险丝 4SB8- 保险丝架 B 上的保险丝 8SB9- 保险丝架 B 上的保险丝9SB13- 保险丝架 B 上的保险丝13SB25- 保险丝架 B 上的保险丝 25T5b - 5 芯插头连接T10n- 10 芯插头连接196 - 接地连接3，在后部导线束中 682 - 接地点 2，后右侧面车身件内B429- 连接（EKPR ），在主导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色冷却液继续循环继电器, 主继电器J151- 冷却液继续循环继电器J271- 主继电器SB2- 保险丝架 B 上的保险丝 2SB7- 保险丝架 B 上的保险丝7SB10- 保险丝架 B 上的保险丝 10SB14- 保险丝架 B 上的保险丝 14T5aa- 5 芯插头连接T14- 14 芯插头连接367- 接地连接 2，在主导线束中602- 左前脚部空间内的接地点605- 接地点，在上部转向柱上D78- 正极连接 1（30a），在发动机舱导线束中D182- 连接 3（87a），在发动机舱导线束中D196- 连接 2（87a），在发动机预接线导线束中*-自 2012 年 8 月起ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色发动机控制单元, 发动机部件供电继电器, 冷却液继续补给泵J151-冷却液继续循环继电器J623- 发动机控制单元J757- 发动机部件供电继电器T2cf - 2 芯插头连接T2cg - 2 芯插头连接T5aa - 5 芯插头连接T5ab - 5 芯插头连接T94- 94 芯插头连接V51- 冷却液继续补给泵108- 接地连接 2，在左前导线束中 131 - 接地连接2，在发动机舱导线束中 655 -接地点，在左侧大灯上 671 - 接地点 1，左前纵梁上D110 - 连接 8，在发动机舱导线束中D182 - 连接 3（87a ），在发动机舱导线束中D183- 连接 4（87a ），在发动机舱导线束中*- 截至 2012 年 8 月ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色发动机控制单元, 带功率输出级的点火线圈1, 带功率输出级的点火线圈 2, 火花塞插头, 火花塞J623- 发动机控制单元N70- 带功率输出级的点火线圈 1N127- 带功率输出级的点火线圈 2N291- 带功率输出级的点火线圈 3N292- 带功率输出级的点火线圈 4P-火花塞插头Q-火花塞T4af- 4 芯插头连接T4ag- 4 芯插头连接T4ah- 4 芯插头连接T4ai- 4芯插头连接T14- 14 芯插头连接T60- 60芯插头连接15- 气缸盖上的接地点281- 接地连接 1-，在发动机预接线导线束中306- 接地连接（点火线圈），在发动机预接线导线束中D206- 连接 4（87a），在发动机预接线导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色进气温度传感器, 冷却液温度传感器, 电控油门操纵机构的节气门驱动装置, 电控油门操纵机构的节气门驱动装置角度传感器 1, 电控油门操纵机构的节气门驱动装置角度传感器 2, 节气门控制单元, 发动机控制单元F378- 机油压力降低开关G42- 进气温度传感器G62- 冷却液温度传感器G186- 电控油门操纵机构的节气门驱动装置G187- 电控油门操纵机构的节气门驱动装置角度传感器 1G188- 电控油门操纵机构的节气门驱动装置角度传感器 2J338- 节气门控制单元J623- 发动机控制单元T2dp- 2 芯插头连接T2dz- 2 芯插头连接T6x- 6 芯插头连接T14- 14 芯插头连接T60- 60 芯插头连接T94- 94 芯插头连接220- 接地连接（传感器接地），在发动机导线束中*-依汽车装备而定ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色霍尔传感器, 爆震传感器1, 发动机控制单元G40- 霍尔传感器G61- 爆震传感器 1G247- 燃油压力传感器J623- 发动机控制单元T3al- 3 芯插头连接T3b- 3 芯插头连接T3w- 3 芯插头连接T6aq- 6 芯插头连接T60- 60 芯插头连接D101- 连接 1，在发动机舱导线束中D103- 连接 3，在发动机舱导线束中D107- 连接 5，在发动机舱导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色发动机转速传感器, 增压压力传感器, 冷凝器出口上的冷却液温度传感器, 发动机控制单元G28- 发动机转速传感器G31- 增压压力传感器G83- 冷凝器出口上的冷却液温度传感器G336- 进气管风门电位计J623- 发动机控制单元T2r- 2 芯插头连接T3as- 3 芯插头连接T3v- 3 芯插头连接T4aj- 4 芯插头连接T6aq- 6 芯插头连接T14- 14 芯插头连接T60- 60 芯插头连接T94- 94 芯插头连接D101- 连接 1，在发动机舱导线束中D109- 连接 7，在发动机舱导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色发动机控制单元, 气缸1 喷油阀, 气缸2 喷油阀, 气缸3 喷油阀, 气缸 4 喷油阀J623- 发动机控制单元N30- 气缸 1 喷油阀N31- 气缸 2 喷油阀N32- 气缸 3 喷油阀N33- 气缸 4 喷油阀T2cg- 2 芯插头连接T2ch- 2 芯插头连接T2ci- 2 芯插头连接T2cj- 2 芯插头连接T8i- 8 芯插头连接T60- 60 芯插头连接ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色油门踏板位置传感器, 油门踏板位置传感器2, 发动机控制单元, 燃油压力调节阀G79- 油门踏板位置传感器G185- 油门踏板位置传感器2J623- 发动机控制单元N276- 燃油压力调节阀T2dv- 2 芯插头连接T4x- 4 芯插头连接T6h- 6芯插头连接T14- 14 芯插头连接T60- 60 芯插头连接T94- 94 芯插头连接*-散热器风扇接口ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色发动机控制单元, 活性碳罐电磁阀1, 凸轮轴调节阀1, 进气管风门阀门,机油压力调节阀J623- 发动机控制单元N75- 增压压力限制电磁阀N80- 活性碳罐电磁阀 1N205- 凸轮轴调节阀 1N249- 涡轮增压器循环空气阀N316- 进气管风门阀门N428- 机油压力调节阀T2bt- 2 芯插头连接T2ds- 2 芯插头连接T2dt- 2 芯插头连接T2du- 2 芯插头连接T2eb- 2 芯插头连接T2ed- 2 芯插头连接T14- 14 芯插头连接T60- 60 芯插头连接D189- 连接（87a），在发动机预接线导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色尾气催化净化器下游的氧传感器, 发动机控制单元, 氧传感器加热, 尾气催化净化器后的氧传感器 1 加热装置G39- 氧传感器G130- 尾气催化净化器下游的氧传感器J623- 发动机控制单元T4ao- 4 芯插头连接T6w- 6 芯插头连接T94- 94 芯插头连接Z19- 氧传感器加热Z29- 尾气催化净化器后的氧传感器 1 加热装置E30- 连接（87a），在发动机导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色制动信号灯开关, 空气质量计, 发动机控制单元E45- 定速巡航装置开关F-制动信号灯开关F47- 制动踏板开关G70- 空气质量计J527-转向柱电子装置控制单元J623- 发动机控制单元T4al- 4 芯插头连接T5d- 5 芯插头连接T16l- 16 芯插头连接T94- 94 芯插头连接389- 接地连接 24，在主导线束中B131- 车内空间导线束中的连接（54）B441- 连接（GRA），在主导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色数据总线诊断接口, 发动机控制单元J104- ABS控制单元J519-车载电网控制单元J533-数据总线诊断接口J623- 发动机控制单元T16- 16 芯插头连接T20- 20 芯插头连接T47- 47 芯插头连接T52c- 52 芯插头连接T94- 94芯插头连接U31- 诊断接口43- 接地点，右侧 A 柱下部80- 接地连接 1，在仪表导线束中366- 接地连接 1，在主导线束中B383- 连接 1（驱动系统 CAN 总线，High），在主导线束中B390- 连接 1（驱动系统 CAN 总线，Low），在主导线束中B397-连接 1（舒适/便捷系统 CAN 总线，High），在主导线束中B406- 连接 1（舒适/便捷系统 CAN 总线，Low），在主导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色油压开关, 燃油储备显示, 冷却液温度表, 警报蜂鸣器和警报音, 仪表板, GRA 指示灯, 燃油存量指示灯, 电子油门故障信号灯F22- 油压开关G1- 燃油储备显示G3- 冷却液温度表G32- 冷却液不足显示传感器H3- 警报蜂鸣器和警报音J119-多功能显示器J285- 仪表板中的控制单元K-仪表板K31- GRA 指示灯K105- 燃油存量指示灯K132- 电子油门故障信号灯T1o- 1 芯插头连接T2cw-2 芯插头连接T14- 14 芯插头连接T32- 32 芯插头连接269- 接地连接（传感器接地）1，在仪表板导线束中ws=白色sw=黑色ro=红色rt=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色vi=淡紫色ge=黄色or=橘黄色rs=粉红色仪表板, 机油压力指示灯, 废气警告灯G266-机油油位和机油温度传感器J285-仪表板中的控制单元K-仪表板K3- 机油压力指示灯K38- 油位指示灯K83- 废气警告灯T6z- 6 芯插头连接T32- 32 芯插头连接132- 接地连接 3，在发动机舱导线束中 376-接地连接 11，在主导线束中655- 接地点，在左侧大灯上。

修理手册速腾 2006 ➤版本： 03.2006服务电路图1继电器位置分配和保险丝位置分配（速腾）1.1保险丝位置分配(SC)，在保险丝架内仪表板左侧1.1.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色1-SC1 保险丝架上的保险丝 110A-T16 - 诊断接口 (T16/1)15J17 - 燃油泵继电器³)J220 - Motronic 控制单元 ¹)J248 - 柴油机直喷装置的控制单元²)J361 - Simos 控制单元³)J538 - 燃油泵的控制单元¹)2-SC2 保险丝架上的保险丝 25A-J104 - 带 EDS 的 ABS 控制单元1515 3-SC3 保险丝架上的保险丝 35A-J234 - 安全气囊的控制单元K145 - 副驾驶员侧安全气囊关闭指示灯4-SC4 保险丝架上的保险丝 45A-E256- ASR 和 ESP 按钮15E492 - 轮胎控制指示器按钮F4 - 倒车灯开关G65 - 高压传感器G266 - 油位和油温传感器J131 - 可加热驾驶员座椅控制单元J132 - 可加热副驾驶员座椅控制单元J255 - Climatronic 自动空调控制单元5-SC5 保险丝架上的保险丝 55A-E20 - 开关和仪表板照明调节器15V48 - 左侧大灯照明距离调整伺服电机V49 - 右侧大灯照明距离调整伺服电机15 6-SC6 保险丝架上的保险丝 65A-F189 - Tiptronic 开关J285 - 组合仪表内的控制单元J500 - 转向辅助控制单元J533 - 数据总线诊断接口J587 - 换档杆传感器控制单元J743 - 直接换档变速箱机械电子换档控制单元¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³) 仅限发动机代码 BSE、BSF7-SC7 保险丝架上的保险丝 75A-J412 - 移动电话操作电子装置控制单元15Y7 -自动防眩目车内后视镜8-SC8 保险丝架上的保险丝 85A-J345 - 拖车识别装置控制单元15 9-SC9 保险丝架上的保险丝 9--未占用-10-SC10 保险丝架上的保险丝 105A-E284 - 车库门开启操作单元15 11-SC11 保险丝架上的保险丝 11--未占用1530 12-SC12 - 保险丝架上的保险丝 1210A-J386 - 驾驶员车门控制单元J387 - 副驾驶员车门控制单元13-SC13 保险丝架上的保险丝 1310A-E1 - 车灯开关30F - 制动信号灯开关T16 - 诊断接口 (T16/16)14-SC14 - 保险丝架上的保险丝 145A-J217 - 自动变速箱控制单元30 15-SC15 保险丝架上的保险丝 157.5A-J519 - 车载电网控制单元3030 16-SC16 保险丝架上的保险丝 1610A-E16 - 暖风／加热功率开关J255 - Climatronic 自动空调控制单元J301 - 空调控制单元R149 - 冷却液辅助加热装置的无线电接收器30 17-SC17 - 保险丝架上的保险丝 175A-G397 - 雨水与光线识别传感器J515 - 天线选择的控制单元18-SC18 - 保险丝架上的保险丝 185A-F189 - Tiptronic 开关30J446 - 驻车辅助装置控制单元J587 - 选档杆传感器控制单元19-SC19 保险丝架上的保险丝 19--未占用-20-SC20 - 保险丝架上的保险丝 205A-J104 - 带 EDS 的 ABS 控制单元30 21-SC21 保险丝架上的保险丝 21--未占用-22-SC22 保险丝架上的保险丝 2240A-V2 - 新鲜空气鼓风机(Climatronic 自动空调)30 23-SC23 保险丝架上的保险丝 2330A-J386 - 驾驶员车门控制单元30J387 - 副驾驶员车门控制单元24-SC24 - 保险丝架上的保险丝 2425A-U1 - 点烟器3030 25-SC25 保险丝架上的保险丝 2525A-J485 -驻车暖风继电器J519 - 车载电网控制单元26-SC26 - 保险丝架上的保险丝 2620A-U5 - 12V 插座3030 27-SC27 保险丝架上的保险丝 2715A-J17 - 燃油泵继电器 (BCA) ²)，³)J49 - 电子燃油泵继电器 2，³)J538 - 燃油泵控制单元 (BAG、BKG、BHD 和 BLP) ¹)28-SC28 - 保险丝架上的保险丝 2830A-U11 - 内部插座, 230 V, 110 V3015 29-SC29 - 保险丝架上的保险丝 2910A-G70 - 空气质量流量计 ²)N79 - 曲轴箱通风加热电阻 ²)，³)30-SC30 - 保险丝架上的保险丝 3010A-N30 - 气缸 1 喷油阀 ³)15N31 - 气缸 2 喷油阀 ³)N32 - 气缸 3 喷油阀 ³)N33 - 气缸 4 喷油阀 ³)31-SC31 - 保险丝架上的保险丝 3120A-V192 - 制动真空泵15 32-SC32 保险丝架上的保险丝 3230A-J388 - 左后车门控制单元(车窗玻璃升降器)30J389 - 右后车门控制单元(车窗玻璃升降器)33-SC33 保险丝架上的保险丝 3325A-J245 - 滑动天窗控制单元30¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³) 仅限发动机代码 BSE、BSF34-SC34 - 保险丝架上的保险丝 3415A-E176 - 驾驶员座椅的腰部支撑装置调整开关30E177 - 副驾驶员座椅的腰部支撑装置调整开关35-SC35 - 保险丝架上的保险丝 355A-G273 - 车内监控传感器30G384 - 车辆水平传感器H12 - 报警喇叭36-SC36 保险丝架上的保险丝 3620A-J39 - 大灯清洗装置继电器30 37-SC37 保险丝架上的保险丝 3730A-J131 - 可加热驾驶员座椅控制单元30J132 - 可加热副驾驶员座椅控制单元38-SC38 - 保险丝架上的保险丝 38--未占用1515 39-SC39 - 保险丝架上的保险丝 3920A-F125 - 多功能开关J217 - 自动变速箱控制单元40-SC40 保险丝架上的保险丝 4040A-J301 - 空调器控制单元 (新鲜空气鼓风机)75 41-SC41 - 保险丝架上的保险丝 41--未占用-42-SC42 保险丝架上的保险丝 4215A-J519 - 车载电网控制单元75V5 - 车窗玻璃清洗泵43-SC43 - 保险丝架上的保险丝 4315A-J345 - 拖车识别装置控制单元30 44-SC44 - 保险丝架上的保险丝 4420A-J345 - 拖车识别装置控制单元30 45-SC45 保险丝架上的保险丝 4515A-J345 - 拖车识别装置控制单元3075 46-SC46 - 保险丝架上的保险丝 465A-E16 - 暖风／加热功率开关J255 - Climatronic 自动控制单元J301 - 空调器控制单元Z20 - 左侧喷嘴加热电阻Z21 - 右侧喷嘴加热电阻47-SC47 保险丝架上的保险丝 475A-J13 -新鲜空气鼓风机继电器15 48-SC48 保险丝架上的保险丝 48--未占用-49-SC49 保险丝架上的保险丝 495A-E1 - 大灯开关751.2带自动保险丝的继电器位置分配，在仪表板左下方1 - 新鲜空气鼓风机继电器- J13 (53) 仅用于冷却液辅助加热装置2 - 驻车暖风继电器 - J485 (404)3 - 供电继电器 Kl. 50 - J682 (433)4 - 大灯清洗装置继电器- J39 (53)5 - 燃油泵继电器 - J17（449）5 - 电动燃油泵 2 继电器 J49 (449)A - 驾驶员座椅调整装置的热敏保险丝 1 - 30A♦J17 和 J49 是微型继电器并位于继电器插接位置上1.3继电器位置分配 车载电网控制单元上的继电器支架、左侧仪表板B1 - 端子 Kl. 15 的供电继电器 - J329 (460)B2 - 可加热车外后视镜继电器 - J99 (449)B3 - 未占用B4 - 端子 Kl. 30 供电继电器 - J317 (449)B5 - 可加热后窗玻璃继电器 J9 (53)B6 - 双音喇叭继电器 J4(449)B7 - 未占用B8 - 双清洗泵继电器 -2- J730 (404)B9 - 继电器位置分配 X 触点卸荷继电器（J59） (460)1.4保险丝(SB) 在 30 保险丝的电控箱上，发动机舱左侧1.4.1保险丝颜色30 A - 绿色25 A - 白色20 A - 黄色15 A - 蓝色10 A - 红色7,5 A - 棕色5 A - 米色3 A - 紫色F1-SB1 保险丝架上的保险丝 120A-J393 - 舒适 / 便捷功能系统中央控制单元30 F2-SB2 保险丝架上的保险丝 25A-J527 - 转向柱电子装置控制单元30 F3-SB3 保险丝架上的保险丝 35A-J519 - 车载电网控制单元30 F4-SB4 - 保险丝架上的保险丝 430A-J104 -ABS 控制单元30 F5-SB5 - 保险丝架上的保险丝 515A-J743 -直接换档变速箱机械电子换档控制单元30 F6-SB6 - 保险丝架上的保险丝 65A-J285 - 仪表板中的控制单元30 F7-SB7 - 保险丝架上的保险丝 7--未占用-F8-SB8 - 保险丝架上的保险丝 815A-J503 - 收音机导航系统带显示单元的控制单元R - 收音机30 F9-SB9 - 保险丝架上的保险丝 95A-J412 - 移动电话操作电子装置控制单元30F10-SB10 - 保险丝架上的保险丝 1010A5A -J220 - Motronic 控制单元 (AXW, BAG, BCA, BKG, BLP, BLX und BLY) ¹)J271 - Motronic 供电继电器¹)J317 - 供电继电器 Kl. 30 ²)30F11-SB11 - 保险丝架上的保险丝 1120A-J364 - 辅助加热装置控制单元30 F12-SB12 - 保险丝架上的保险丝 125A-J533 - 数据总线诊断接口30 F13-SB13 - 保险丝架上的保险丝 1325A-J220 - Motronic 控制单元 (AXW, BAG, BCA, BKG, BLP, BLX und BLY) ¹)J248 - 柴油直喷装置控制单元²)J361 - Simos 控制单元 ³)87¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³) 仅限发动机代码 BSE、BSFF14-SB14 - 保险丝架上的保险丝 1420-N70 - 带功率输出级的点火线圈 1 )N127 -带功率输出级的点火线圈 2 )N152 - 点火线圈³)N291 - 带功率输出级的点火线圈 3 ¹)N292 - 带功率输出级的点火线圈 4 )87F15-SB15 保险丝架上的保险丝 1515A5A -G130 - 尾气催化净化器前的氧传感器 )G131 - 尾气催化净化器前的氧传感器 2 ⁴)J583 - NOx 传感器的控制单元⁴)J17 - 燃油泵继电器²)J179 - 预热时间自动装置控制单元 ²)87F16-SB16 - 保险丝架上的保险丝 1630A-J104 -ABS 控制单元30 F17-SB17 - 保险丝架上的保险丝 1715A-J519 - 车载电网控制单元30 F18-SB18 保险丝架上的保险丝 1830A-J525 - 数字式音响套件控制单元30 F19-SB19 保险丝架上的保险丝 1930A-J400 - 刮水器电机控制单元30 F20-SB20 保险丝架上的保险丝 20--未占用-F21-SB21 - 保险丝架上的保险丝 2110A15A -G39 - 氧传感器 )G39 - 氧传感器⁵)G108 - 氧传感器 2 ⁴)G130 - 尾气催化净化器后的氧传感器)87¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM ³) 仅限发动机代码 BSE、BSF⁴) 仅限发动机代码 BLR、BLY⁵)仅限发动机代码 BLF、BLR、BLY、BSK、BSF ⁷) 仅限发动机代码 BLS、BMM⁸) 仅限发动机代码 BSE、BSF编号电路图中的名称额定值功能 / 部件端子F22-SB22 保险丝架上的保险丝 225A-F47 - 制动踏板开关G476 - 离合器位置传感器87F23-SB23 保险丝架上的保险丝 2315A5A10A -N276 - 燃油压力调节阀 ¹)J299 - ,二次进气泵继电器 ³)N18 - 废气再循环阀 ²)N75 -增压压力限制电磁阀 ²)N345 - 废气再循环冷却器转换阀 ²)87F24-SB24 - 保险丝架上的保险丝 2410A-F265 -受特性曲线控制的发动机冷却装置的节温器⁴)N80 -活性炭罐电磁阀 1 ⁵)N156 - 进气歧管转换阀 ³)N205 - 凸轮轴调节阀¹)N316 - 进气翻板 ¹)V7 - 散热器风扇V157 -进气翻板电机 ⁶)87F25-SB25 保险丝架上的保险丝 2540A-J519 - 车载电网控制单元30 F26-SB26 保险丝架上的保险丝 2640A-J519 - 车载电网控制单元30 F27-SB27 保险丝架上的保险丝 2750A-J179 - 预热时间自动装置控制单元²)V101 - 二次进气泵电机⁹)87¹) 仅对于发动机代码 BLF、BLR、BLY²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³) 仅对于发动机代码 BSE、BSF) 仅对于发动机代码 BLR、BLY⁵)仅对于发动机代码 BLF、BLR、BLY、BSK、BSF⁵)仅对于发动机代码 AZV、BKD⁵)仅对于发动机代码 BSE编电路图中的名称额定值功能 / 部件端子号F28-SB8 - 保险丝架上的保险丝 2840A-J519 - 车载电网控制单元30 F29-SB29 保险丝架上的保险丝 2950A-S44 -驾驶员座椅调整装置的热敏保险丝30SC32 - 保险丝架上的保险丝 34F30-SB30 保险丝架上的保险丝 3040A-J519 - 车载电网控制单元301.5在 30 保险丝电控箱上方的继电器位置分配 ,发动机舱左侧A1 - Motronic 供电继电器 - J271 (458) ¹- Kl. 30 供电继电器 - J317 (458) ²- Simos 控制单元供电继电器 - J363(458) ³A2 - 二次空气泵继电器 - J299 (100)¹)仅对于发动机代码 BLF、BLR²) 仅对于发动机代码 AZV、BKC、BKD、BLS、BMM³)仅对于发动机代码 BSE、BSF1.6在电控箱下方附加继电器支架的继电器板 ,发动机舱左侧C1 - 未占用C2 - 预热时间自动装置控制单元 - J179(461)C3 - 未占用C4 - 未占用C5 - 未占用C6 - 未占用说明：♦附加继电器支架位于电控箱下方，在拆卸时作为支撑。

New Sagitar电路图编号 79 / 108.2016带气体放电灯泡的大灯 , CSSA,CSTA,CYAA,(GP1)自 2016 年 8 月起BK2-079020816672MX 1108J 519T52c /48T52a /5T52a /7L 13M 51M 5L 176V 48MJ 343605850.5gr/sw T52c/26T14d /1058L 0.5sw/ws T52a /10T14d /9492.5br T14d /731 2.5br T14d /5314.0br 0.5br 560.5ws/bl **2T14d /1156a T52a /5 2.5/1.5ge/sw T14d /656b T52a /110.5bl/ge**2T52c /48T14d /12TFL1.0br66*31.0ws/ge **2T52a /25T14d /857c 4.0br*40.5brT14d /3310.5br/ws 36T14d /2G 2.5br38*50.5br601.0/0.5sw/bl 34T14d /1151.5br65*6ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色左侧大灯照明距离调节伺服电机J343-左侧气体放电灯泡控制单元J519-车载电网控制单元L13-左侧气体放电灯泡L176-日间行车灯和驻车示宽灯左侧光电管模体MX1-左前大灯M5-左前转向信号灯灯泡M51-左侧静态弯道灯T14d -14 芯插头连接T52a -52 芯插头连接T52c -52 芯插头连接V48-左侧大灯照明距离调节伺服电机85-接地连接 1，在发动机舱导线束中108-接地连接 2，在左前导线束中 605 -上部转向柱上的接地点 672-左前纵梁上的接地点 2*-截至 2015 年 8 月*2-自 2015 年 8 月起*3-截至 2016 年 1 月*4-截面积视装备而定*5-依汽车装备而定*6-自 2016 年 1 月起BK2-07903081612413MX 2J 519T52a /8T52c /46T52c /49L 14M 52M 7L 177V 49MJ 3447522782772.5br T14c /531 2.5br T14c /7314.0br 2.5/1.5ge/sw T52c /52T14c /656b 0.5sw/ws T52c /50T14c /9490.5gr/swT52a /44T14c /10580.5bl/ge **2T52c/49T14c /12TFL 0.5ws/bl **2T52c /46T14c /1156a 1.0br68*31.0ws **2T14c /857c T52c /25 4.0br1.5br0.5brT14c /3311.0/0.5sw/bl 33T14c /1150.5br/ws 37T14c /2G 1.5br67*4ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色右侧大灯照明距离调节伺服电机J344-右侧气体放电灯泡控制单元J519-车载电网控制单元L14-右侧气体放电灯泡L177-日间行车灯和驻车示宽灯右侧光电管模体MX2-右前大灯M7-右前转向信号灯灯泡M52-右侧静态弯道灯T14c -14 芯插头连接T52a -52 芯插头连接T52c -52 芯插头连接V49-右侧大灯照明距离调节伺服电机13-发动机舱内右侧的接地点 124-接地连接，在发动机舱右侧导线束中277 -接地连接 3，在车内导线束中 278-接地连接 4，在车内导线束中 752-右侧 A 柱上的接地点 3*-截至 2015 年 8 月*2-自 2015 年 8 月起*3-截至 2016 年 1 月*4-自 2016 年 1 月起BK2-079040816J 519SC 15E 102B455A19249B149E 20279747C69*C25*0.5sw/bl510.35gr440.5sw/blT8e /10.35br/wsT8e /2G0.35brT8e /30.35brT8e /40.35grT8e /80.35gr/ws T8e /658d T52b /150.35gr/vi T52c /35T8e /558d 0.35br/gn T52b /30T8e /758d1.0br2.5br*20.75grT52b /510.5br/ws 9 2.5br10*31.0/0.5sw/bl 210.5br/ws 230.5sw/bl 1.0/0.5sw/bl 81.0ws/ge *4T52a/25 1.0ws*4T52c /251.5ws67*41.5ws/ge 65*4ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色大灯照明距离调节器E20-开关和仪表照明调节器E102-大灯照明距离调节器J519-车载电网控制单元SC15-保险丝架 C 上的保险丝 15T8e -8 芯插头连接T52a -52 芯插头连接T52b -52 芯插头连接T52c -52 芯插头连接249-接地连接 2，在车内导线束中 279-接地连接 5，在车内导线束中 747 -左侧 A 柱上的接地点 3 A19-连接（58d ），在仪表板导线束中B149 -正极连接 2（15a ），在车内导线束中B455-连接（LWR ），在主导线束中 C25-连接（前雾灯），在前照明导线束内C69-连接（前雾灯），在左前部导线束中*-截至 2016 年 1 月*2-截面积视装备而定*3-依汽车装备而定*4-自 2015 年 8 月起BK2-079050816E 1AUTOAUTO5856NSLNLB522J 519U18SC 23L 76L 76L 76L 76L 76L 76L 9L 9E 18K 17E 70.5sw/bl 33T10h /415a0.35gr40T10h /1058d0.5br12T10h /6310.35gr/ge0.35gr/ge 4848T52a /19T10h /3580.35ws/sw0.35ws/sw 4949T52a /22T10h /1560.35vi0.35vi 4747T52a /20T10h /2auto0.35sw/ge0.35sw/ge 4646T52a/18T10h /9TFL0.35gr/ws 0.35gr/ws5454T10h/7NSLT52a /170.35ws/gn *T10h NL 0.5ws/gn 0.5ws/gn5353**T52a 0.5rt/ge 0.5rt/geT10h /830a0.5sw/gn 600.35ws/ge 0.35ws/ge 5252*2*2/21/5Nws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色车灯开关E1-车灯开关E7-前雾灯开关E18-后雾灯开关J519-车载电网控制单元K17-前雾灯指示灯L9-大灯开关照明灯泡L76-按钮照明灯泡SC23-保险丝架 C 上的保险丝 23T10h -10 芯插头连接T52a -52 芯插头连接B522-连接（前雾灯），在主导线束中U18-正极连接（30a ），在自动变速箱导线束中*-截至 2015 年 8 月*2-自 2015 年 8 月起BK2-079060816SC 54L 22L 23418B205417J 5*SC 311.5ws/ge *T2dg 1.5ws/ge*T2dh 1.5br*2T2dh 1.5br*2T2dg 1.0br3*21.0br17*22.5ws/ge *554a0.5sw/gn 522 2.5ws/ge 2.5ws/ge 6461**54b2.5sw/rt30.5br 1311.5ws32*3/21.5ws/ge 30*3/21.5br1*4/11.5br15*4/1ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色前雾灯继电器, 左侧前雾灯灯泡, 右侧前雾灯灯泡J5-前雾灯继电器L22-左侧前雾灯灯泡L23-右侧前雾灯灯泡SC31-保险丝架 C 上的保险丝 31SC54-保险丝架 C 上的保险丝 54T2dg -2 芯插头连接T2dh -2 芯插头连接417-接地连接 9，在发动机舱导线束中418-接地连接 10，在发动机舱导线束中B205-连接（前雾灯），在车内导线束中*-截至 2015 年 8 月*2-截至 2016 年 1 月*3-自 2015 年 8 月起*4-自 2016 年 1 月起。

New Sagitar电路图编号 85 / 104.2016半自动空调 , CPDA,CSSA,CSTA,(GP1)自 2015 年 3 月起BK2-085020416J 301B315249SC 13G 65SC 20B406B397J 533747605U25J 519J 533279850.5rt/ge 0.35gn/brT20c /5T3c /20.35brT3c /10.5rt/geT20c/19301.0br 440.35or/br*T20/50.35or/gn*T20/150.35or/brT20c /7can-l 0.35or/gnT20c /8can-h1.0br2.5br*20.35or/br *3T73b /210.35or/gn *3T73b /202.5br0.5sw/gn 0.35sw/gnT3c /3 1.5br ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs=粉红色高压传感器, 空调器控制单元G65-高压传感器J301-空调器控制单元J519-车载电网控制单元J533-数据总线诊断接口SC13-保险丝架 C 上的保险丝 13SC20-保险丝架 C 上的保险丝 20T2f -2 芯插头连接T3c -3 芯插头连接T20-20 芯插头连接T20c -20 芯插头连接T73b -73 芯插头连接85-接地连接 1，在发动机舱导线束中249-接地连接 2，在车内导线束中 279 -接地连接 5，在车内导线束中 605-上部转向柱上的接地点 747 -左侧 A 柱上的接地点 3 B315-正极连接 1（30a ），在主导线束中B397 -连接 1（舒适 CAN 总线，High ），在主导线束中 B406 -连接 1（舒适 CAN 总线，Low ），在主导线束中U25-连接（15），在手动变速箱导线束中*-用于带高端基本装备（AW1）的汽车*2-截面积视装备而定*3-用于带低端基本装备（AW0）的汽车BK2-085030416J 301K 114G 267E 159K 10V 113M G 263G 220ML2V 68L10L100.35bl/rt T16e/10T6k /60.35vi/ge T16e /9T6k /50.35br/ws T16e /80.35br/ws 10.35rt/sw T16e /220.35br/ws T6m /10.35ws/bl T16e /5T6m /20.35sw T16e /70.35bl/swT16e /1T6m /50.35gn/rt T16e /11T6m /60.35swT6m /30.35br/ws 29T6k /2T6k /3T6k /1ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色新鲜空气和循环空气风门开关, 左侧温度风门伺服电机电位计, 蒸发器出风口温度传感器, 温度选择旋钮电位计, 空调器控制单元, 可加热后窗玻璃指示灯, 新鲜空气和车内空气循环运行模式指示灯, 温度风门伺服电机, 车内空气循环风门伺服电机E159-新鲜空气和循环空气风门开关G220-左侧温度风门伺服电机电位计G263-蒸发器出风口温度传感器G267-温度选择旋钮电位计J301-空调器控制单元K10-可加热后窗玻璃指示灯K114-新鲜空气和车内空气循环运行模式指示灯T6k -6 芯插头连接T6m -6 芯插头连接T16e -16 芯插头连接V68-温度风门伺服电机V113-车内空气循环风门伺服电机L2-连接，在空调器导线束中 L10-连接 2，在空调器导线束中BK2-085040416J 301E 30E 230E 94M45E 95N 28082108672G 645MV 428L10B431J 774*0.35bl/wsT20c /13T10c 0.35bl/ws/20.35bl/wsT8z /11.0br/swT4t 11.0gn/swT4t 20.5br /41.0br4.0br0.35br/ws23T6aj /10.35gr/ge T16e/3T6aj /20.35swT6aj /30.35ws/ge T16e /13T6aj /60.35ge T16e /12T6aj /50.35gn/sw T20c /16/30.35vi/bl T20c /120.35vi/bl*T10c /40.35vi/bl*T10d /4ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色空调器开关, 可加热驾驶员座椅调节器, 可加热副驾驶员座椅调节器, 可加热后窗玻璃按钮, 气流分配风门伺服电机电位计, 空调器控制单元, 空调压缩机调节阀, 气流分配风门伺服电机E30-空调器开关E94-可加热驾驶员座椅调节器E95-可加热副驾驶员座椅调节器E230-可加热后窗玻璃按钮G645-气流分配风门伺服电机电位计J301-空调器控制单元J774-可加热前座椅控制单元N280-空调压缩机调节阀T4t -4 芯插头连接T6aj -6 芯插头连接T8z -8 芯插头连接T10c -10 芯插头连接T10d -10 芯插头连接T16e -16 芯插头连接T20c -20 芯插头连接V428-气流分配风门伺服电机82-接地连接 1，在左前导线束中 108 -接地连接 2，在左前导线束中 672 -左前纵梁上的接地点 2 B431 -连接（座椅加热），在主导线束中L10 -连接 2，在空调器导线束中 M45-连接 5，在驾驶员侧座椅导线束中*-用于带座椅加热的汽车BK2-085050416J 301V 2MN 24L6L5670E 9SC 334.0rt/wsT5/5T10a 4.0rt/swT5/44.0rt/sw 1+ 4.0br2-T10a 4.0br/14.0rt/sw T4f /1 4.0geT5/1T4f /44.0rt/ge T4f /24.0sw/wsT5/3T4f /34.0rt/geT5/2 2.5rt/ge T10a /31.0br8T20c/20314.0rt/ws/2ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色新鲜空气鼓风机开关, 空调器控制单元, 带过热保险丝的新鲜空气鼓风机串联电阻, 新鲜空气鼓风机E9-新鲜空气鼓风机开关J301-空调器控制单元N24-带过热保险丝的新鲜空气鼓风机串联电阻SC33-保险丝架 C 上的保险丝 33T4f -4 芯插头连接T5-5 芯插头连接T10a -10 芯插头连接T20c -20 芯插头连接V2-新鲜空气鼓风机670-左侧 A 柱上的接地点 2 L5-连接 1，在空调器导线束中 L6-连接 2，在空调器导线束中。

新速腾貌似简配了保险丝盖上的不干胶贴纸，详细标明每个保险是控制什么的，所以当保险烧掉想自己换的时候，有点摸不到头脑，我也找了好久，终于搞清楚了，现在分享给各位新速腾车友！
下面图片是我车的保险座，我的车是1.4T手豪，途中接的红线是行车记录仪。

下面图片是保险丝颜色对应的说明，注意（SC25-SC60这个是对应插座的编号）
下面这张图片是插座编号，对应上面和下面图片里的SCxx编号
举个例子：从保险丝位置找说明，途中30号位置也就是SC30，对照下表就可以看出是点烟器保险丝。

下面3张图是SCxx编号的对照说明，请大家慢慢看吧！
觉得有用，大家就顶起来，让更多的人了解！这个东西网上还很少，起码度娘都不知道，呵呵！
本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】。

用户抱怨/经销商诊断全新速腾部分配备半自动空调的车辆在寒冷天气下出现暖风不热的客户抱怨。

技术背景全新速腾部分车辆由于空调温度翻板发生变形，温度翻板关闭不严致使温度调到最高时暖风中仍有冷空气混入。

售后解决方案1、使用诊断仪读取发动机冷却液温度，若冷却液温度始终无法达到80℃，则首先检查维修冷却液循环系统。

当冷却液温度高于80℃将空调温度调到最高，风机2档，选择吹面模式测量空调出风口温度，将测量值与同等条件下其他车辆对比。

若空调出风口温度差值达到5℃，则首先对空调做基本设定。

基本设定后出风口温度差仍大于5℃，则采取进一步维修检查。

2、按照维修手册拆卸左侧脚部空间出风口、拆卸脚部空间左侧饰板，按图1左图所示箭头方向推动连杆检查，若存在活动间隙则按照维修手册拆卸图1右图所示温度翻板电机V68。

图13、拆下与温度调节电机V68连接的拉杆，之后小心撬下电机上的摇臂。

按图2左图红圈主题 全新速腾暖风不热 编号 2018014 涉及车型 全新速腾 发布日期2018-03-12所示，将摇臂切下1mm(务必确保切割量，否则会导致超出伺服电机量程)，然后装回到电机上如图2右图所示，注意安装方向。

图24、电机安装后用诊断仪引导功能对空调做基本设置，然后进行测试。

索赔信息一、申报前提开具1-委托书，按照TPI 要求完成温度翻板摇臂的维修。

二、申报方法 1.基本参数项目 引导数据 索赔类别Ra 码 损坏编码 申报参数 1111 A185150187TK111G2.材料号及数量项目 材料编号数量 损坏件号零件 ---3.工位工时项目工位工时拆装前部脚部空间出风口80551900 20拆装数据总线控制器90351950 10拆装伺服马达87201956 204.故障描述：申报编号：2018006。

暖风不热，温度翻板摇臂维修。

三、注意事项1.针对该无件索赔，经销商在维修前不需填写《经销商索赔沟通记录表》及与区域索赔经理沟通；2.经销商需将带有客户签字的索赔委托书、结算单进行存档，后续将开展奥迪特，对于无法提供凭证或凭证不符合标准的情况，将按奥迪特流程处理。
