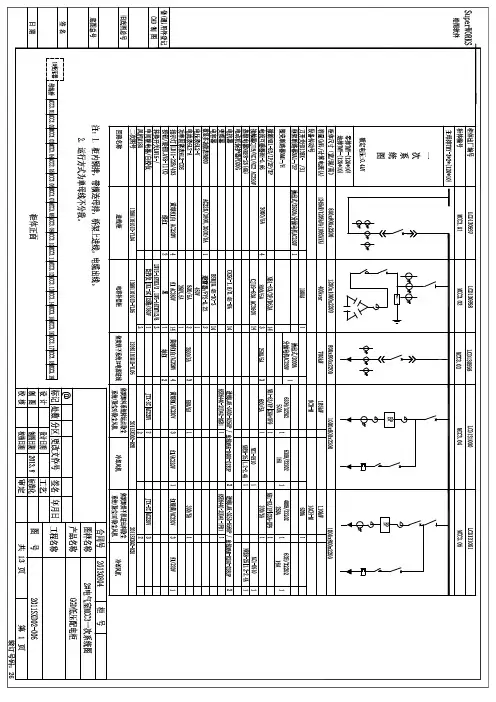

GGD低压配电柜使用说明CONTENTS PAGES一、介绍1、用途及特点 22、产品型号及含义 23、使用条件 24、电气参数 25、柜体结构 36、安装规范 37、产品成套性 48、订货须知 4二、使用方法1、系统一般组成 42、配电柜操作方法 53、维护、维修注意事项 6一、产品介绍1.用途及特点GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。
额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。
根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。
可作为更新换代的产品使用。
符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
2.产品型号及含义3.使用条件3．1 周围空气温度不高于40℃，不低于–5℃。
24h内的平均温度不得大于+35℃。
3．2 户内安装使用，使用地点的海拔高度不超过2000M。
3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。
在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
3．4 设备安装时与垂直面的倾斜度不超过5度。
3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
4.电气参数4．1 额定绝缘电压660V4．2 额定工作频率50HZ4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。
4．3 额定工作电流GGD1：400A、600A（630）、1000AGGD2：1000A、1500A（1600）GGD3：2000A、2500A、3150A。
4．5 额定短路强度GGD1：分断能力 15KA 峰值耐受电流 30KAGGD2：分断能力 30KA 峰值耐受电流 63KAGGD3：分断能力 50KA 峰值耐受电流 105KA5.柜体结构5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。
广东电网公司佛山供电局配网0.4kV低压柜(GGD) 订货技术条件书二00五年六月目录1.范围 (3)2. 应遵循的主要标准 (3)3. 主要技术条件 (3)3.1环境条件 (3)3.2工程条件 (4)3.3 设备的主要参数 (4)3.4 技术要求 (5)3.5 零配件要求 (7)4．监督制造 (7)5．试验 (7)6. 包装、运输 (8)6.包装 (8)6.2 运输 (8)7.供货范围 (9)8.中标厂商应提供的技术文件 (9)8.1厂商投标时应提供的图纸 (9)8.2 供方交货时应提供的技术文件和图纸………………………………………10.9. 主件选用厂商范围 (10)10. 附表 (10)1.范围本技术条件适用于佛山供电局10kV及以下配网工程对0.4kV低压柜(GGD)的招标通用订货，是相关设备通用订货合同的技术条款。
2.应遵循的主要标准供方应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上应采用更高要求的标准。
供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准：GB/T14048-1993 《低压开关设备和控制设备总则》GB7251-1997 《低压成套开关设备和控制设备》DL/T791-2001 《户内交流充气式开关柜选用导则》GB3096-1993 《城市区域环境噪声标准》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度：8度3.1.5 污秽等级：Ⅲ级3.1.6安装场所：户内3.2 工程条件3.2.1 系统概况a. 系统额定电压：0.4kVb. 系统额定频率：50Hzc. 系统中性点接地方式：接地。
