第二章 电气主接线
第一节 电气主接线的基础知识
电气主接线是指发电厂、变电站、电力系统中传送电能的通路。发电厂电气主接线是由各种电气设备通过连接线，按其功能要求组成的接受和分配电能的电路。它不仅标明了各主要设备的规格、数量，而且反映各设备的作用、连接方式和各回路间的相互联系，构成了发电厂电气部分的主体。如果用规定的设备文字和图形符号将发电机、变压器、母线、开关、刀闸及测量、保护电器等有关电气设备，按工作顺序排列，详细表示电气设备的组成和连接关系的接线图，称为电气接线图。
电气接线图分为一次接线图和二次接线图。一次接线图是表示一次设备的连接方式，也称电气主系统图；二次接线图是表示二次设备的连接方式。发电厂主接线是电气运行人员进行各种操作和事故处理的重要依据之一，因此，发电厂电气运行人员必须熟悉主接线图，了解电路中各种电气设备的用途、性能及维护、检查项目和进行操作的步骤等，以保证安全发供电。
一．对主接线的基本要求
电气主接线的连接方式对系统的安全、经济运行和稳定、灵活及配电装置的布置、机电保护和控制方式等有着非常重要的关系。因此，电气主接线必须满足以下基本要求。
1． 运行的可靠性
发、供电的安全可靠性，是电力生产和分配的基本要求。因为电能的发、送、用是在同一时刻进行的，电力系统中任何一个环节故障，都将影响
到整体。所以，主接线若不能保证安全可靠的工作，发电厂就不能完成生产和输送以及保证电能的质量。主接线的可靠性不是只对发电厂来说的，应考虑到发电厂在系统中的地位、作用以及用户的负荷性质等。因此，对主接线的可靠性可从以下几个方面分析。
⑴短路器检修时是否影响供电。
⑵设备或线路故障或检修时，停电线路数目的多少和停电时间的长短，以及能否保证对重要用户的供电。
⑶有没有使全厂停电的可能性。
⑷与系统的潮流分布是否合理。
2． 具有一定的灵活性
主接线不但在正常运行情况下，能根据调度的要求，灵活地改变运行方式，达到调度的目的；而且在各种事故或设备检修时，能尽快地退出设备、切除故障，使停电时间最短、影响范围最小，并且在检修时能保证检修人员的安全。
看电气图的基本方法和步骤
一看电气图的基本方法
1结合电工、电子技术基础知识看图。
在实际生产的各个领域中，所有的电路如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等，都是建立在电工、电子技术理论基础之上的。因此，要想准确、迅速地看懂电气图，必须具备一定的电工、电子技术基础知识。
2结合电器元件的结构和工作原理看图。
在电路中有各种电气元件，如配电电路的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器以及各种集成电路等。因此在看电器图时，首先了解这些电器元件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。
3结合典型的电路识图。
典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。不管多么复杂的电路，几乎都市有若干典型电路所组成。因此，熟悉各种典型电路，在看图是就迅速地分清主次环节，抓住主要矛盾，从而看懂较复杂的电路图。
4结合有关图纸说明看图
凭借所学知识看图纸说明，有助与于了解电路的大体情况，便于抓住看图重点，达到顺利看图的目的。
5结合电气图制图的要求看图
电气图的绘制有一些基本规则和要求，这些归着和要求是为了加强图纸的规范性、通用性和示意性而提出的。这些基本规则要求在本章第一、二节中已作详细介绍，可以利用这些制图的知识准确看图。制图基本知识包括：
⑴在绘制电路图时，各种电器元件都使用国家统一规定的文字符号和图形符号。
⑵主电路部分用粗线画出，控制部分电路以细线画出。一般情况下主电路画在左侧，控制电路图画在右侧。
⑶同一电路的各部分不画在一起、根据起作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。
⑷对完成具有相同性质任务的几个电器元件，在文字符号后加上数码以示区别。
接线图绘制规则
一、对电气安装接线图的要求
电气安装接线图主要用于指导相关人员对电气设备进行合理的安装配线、接线、查线、线路检查、线路维修和故障处理。电气接线图是用来组织排列电气控制设备中各个零部件的端口编号和该端口的导线电缆编号，以及接线端子排的编号。在图中要表示出各电气设备、电气元件之间的实际接线情况，并标注出外部接线所需的数据。在电气安装接线图中各电气元件的文字符号、元件连接顺序、线路号码编制都必须与电气原理图一致。
在绘制电气安装接线图时有以下几点注意事项。
（1）接线图中一般应示出如下内容：电气设备和电气元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。
（2）所有的电气设备和电气元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。
（3）接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。凡走向相同的导线可以合并，用线束来表示，到达接线端子板或电气元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。另外，应标注清楚导线及套管、穿线管的型号、根数和规格。
二、接线图包含的内容
电气接线图是表示电气控制系统中各项目（包括电气元件、组件、设备等）之间连接关系、连线种类和敷设路线等详细信息的电气图。电气接线图是检查电路和维修电路不可缺少的技术文件。根据表达对象和用途不同，可细分为单元接线图、互连接线图和端子接线图等。常用电气接线图包括：一次接线图（或称主接线图），二次接线图（或称控制电路接线图）和电气部件接线图三种。
1．端子功能图
表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
2．接线图或接线表

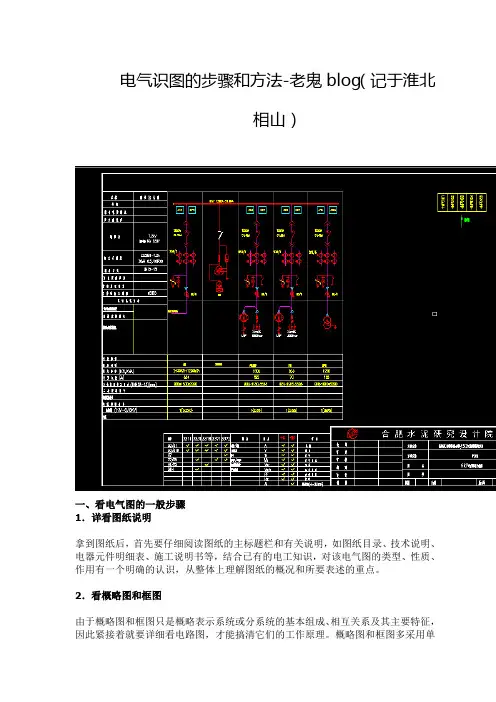

电气识图的步骤和方法-老鬼blog（记于淮北相山）
一、看电气图的一般步骤
1．详看图纸说明
拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2．看概略图和框图
由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3．看电路图是看图的重点和难点
电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。其次，按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4．电路图与接线图对照起来看
接线图和电路图互相对照看图，可帮助看清楚接线图。读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。
