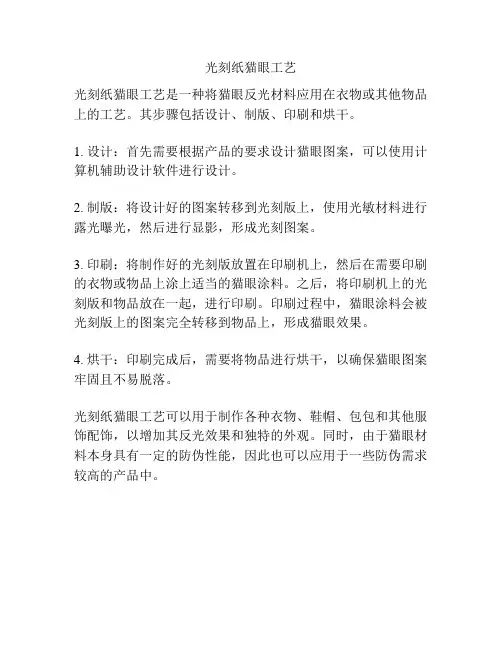

光刻纸猫眼工艺
光刻纸猫眼工艺是一种将猫眼反光材料应用在衣物或其他物品上的工艺。
其步骤包括设计、制版、印刷和烘干。
1. 设计：首先需要根据产品的要求设计猫眼图案，可以使用计算机辅助设计软件进行设计。
2. 制版：将设计好的图案转移到光刻版上，使用光敏材料进行露光曝光，然后进行显影，形成光刻图案。
3. 印刷：将制作好的光刻版放置在印刷机上，然后在需要印刷的衣物或物品上涂上适当的猫眼涂料。
之后，将印刷机上的光刻版和物品放在一起，进行印刷。
印刷过程中，猫眼涂料会被光刻版上的图案完全转移到物品上，形成猫眼效果。
4. 烘干：印刷完成后，需要将物品进行烘干，以确保猫眼图案牢固且不易脱落。
光刻纸猫眼工艺可以用于制作各种衣物、鞋帽、包包和其他服饰配饰，以增加其反光效果和独特的外观。
同时，由于猫眼材料本身具有一定的防伪性能，因此也可以应用于一些防伪需求较高的产品中。

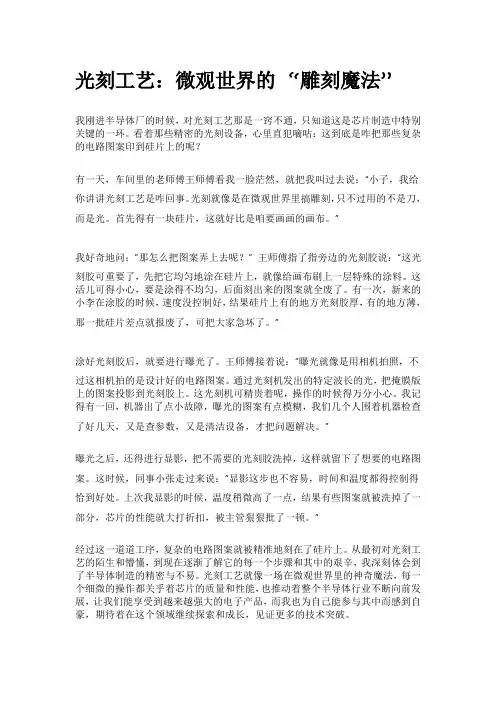

光刻工艺：微观世界的“雕刻魔法”我刚进半导体厂的时候，对光刻工艺那是一窍不通，只知道这是芯片制造中特别关键的一环。
看着那些精密的光刻设备，心里直犯嘀咕：这到底是咋把那些复杂的电路图案印到硅片上的呢？有一天，车间里的老师傅王师傅看我一脸茫然，就把我叫过去说：“小子，我给你讲讲光刻工艺是咋回事。
光刻就像是在微观世界里搞雕刻，只不过用的不是刀，而是光。
首先得有一块硅片，这就好比是咱要画画的画布。
”我好奇地问：“那怎么把图案弄上去呢？” 王师傅指了指旁边的光刻胶说：“这光刻胶可重要了，先把它均匀地涂在硅片上，就像给画布刷上一层特殊的涂料。
这活儿可得小心，要是涂得不均匀，后面刻出来的图案就全废了。
有一次，新来的小李在涂胶的时候，速度没控制好，结果硅片上有的地方光刻胶厚，有的地方薄，那一批硅片差点就报废了，可把大家急坏了。
”涂好光刻胶后，就要进行曝光了。
王师傅接着说：“曝光就像是用相机拍照，不过这相机拍的是设计好的电路图案。
通过光刻机发出的特定波长的光，把掩膜版上的图案投影到光刻胶上。
这光刻机可精贵着呢，操作的时候得万分小心。
我记得有一回，机器出了点小故障，曝光的图案有点模糊，我们几个人围着机器检查了好几天，又是查参数，又是清洁设备，才把问题解决。
”曝光之后，还得进行显影，把不需要的光刻胶洗掉，这样就留下了想要的电路图案。
这时候，同事小张走过来说：“显影这步也不容易，时间和温度都得控制得恰到好处。
上次我显影的时候，温度稍微高了一点，结果有些图案就被洗掉了一部分，芯片的性能就大打折扣，被主管狠狠批了一顿。
”经过这一道道工序，复杂的电路图案就被精准地刻在了硅片上。
从最初对光刻工艺的陌生和懵懂，到现在逐渐了解它的每一个步骤和其中的艰辛，我深刻体会到了半导体制造的精密与不易。
光刻工艺就像一场在微观世界里的神奇魔法，每一个细微的操作都关乎着芯片的质量和性能，也推动着整个半导体行业不断向前发展，让我们能享受到越来越强大的电子产品，而我也为自己能参与其中而感到自豪，期待着在这个领域继续探索和成长，见证更多的技术突破。

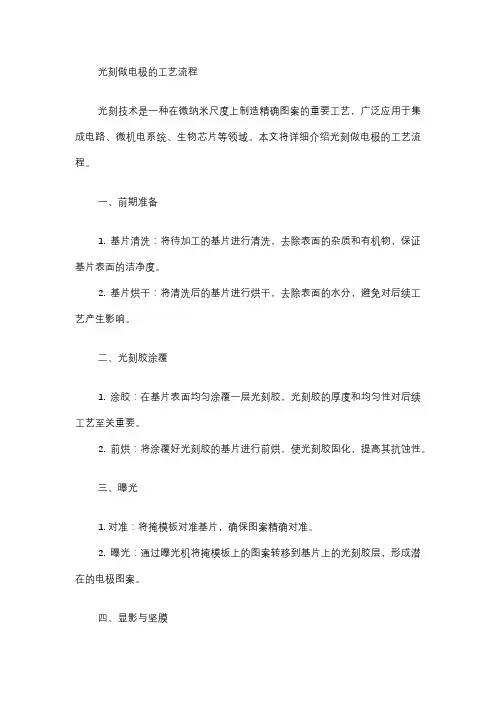

光刻做电极的工艺流程光刻技术是一种在微纳米尺度上制造精确图案的重要工艺，广泛应用于集成电路、微机电系统、生物芯片等领域。
本文将详细介绍光刻做电极的工艺流程。
一、前期准备1. 基片清洗：将待加工的基片进行清洗，去除表面的杂质和有机物，保证基片表面的洁净度。
2. 基片烘干：将清洗后的基片进行烘干，去除表面的水分，避免对后续工艺产生影响。
二、光刻胶涂覆1. 涂胶：在基片表面均匀涂覆一层光刻胶，光刻胶的厚度和均匀性对后续工艺至关重要。
2. 前烘：将涂覆好光刻胶的基片进行前烘，使光刻胶固化，提高其抗蚀性。
三、曝光1. 对准：将掩模板对准基片，确保图案精确对准。
2. 曝光：通过曝光机将掩模板上的图案转移到基片上的光刻胶层，形成潜在的电极图案。
四、显影与坚膜1. 显影：将曝光后的基片放入显影液中，去除未被曝光的光刻胶，显现出电极图案。
2. 坚膜：将显影后的基片进行坚膜处理，提高光刻胶的抗蚀性和附着力。
五、蚀刻与去胶1. 蚀刻：通过蚀刻液对基片进行蚀刻，将未被光刻胶保护的区域去除，形成电极结构。
2. 去胶：将蚀刻后的基片进行去胶处理，去除剩余的光刻胶，露出完整的电极结构。
六、检查与评估1. 检查：对加工完成的电极进行外观检查，确保其符合预期要求。
2. 评估：对电极性能进行评估，包括电阻、附着力等关键参数，以确保电极质量满足使用要求。
通过以上工艺流程，可以成功制造出具有高精度、高性能的电极结构。
在实际生产过程中，需严格控制各环节参数和操作条件，以保证产品质量的稳定性和可靠性。
同时，针对特定应用需求，可对工艺流程进行优化和改进，以满足不同领域对电极性能的特定要求。
光刻工艺简要流程介绍光刻工艺是半导体制造中非常重要的一个步骤，主要用于将芯片的电路图案传输至硅片上。
以下是光刻工艺的简要流程介绍。
1.准备工作在进行光刻之前，需要先对硅片进行一系列的准备工作。
包括清洁硅片表面、附着光刻胶、烘干等。
2.光刻胶涂布在准备完毕的硅片上，使用涂胶机将光刻胶均匀地涂布在硅片表面。
光刻胶是一种高分子有机聚合物，具有粘附性能。
3.预烘将涂布光刻胶的硅片放入预烘炉中，通过升温和恒温的方式，将光刻胶中的溶剂挥发，使得光刻胶中的聚合物形成薄膜，并在硅片表面形成一层均匀的保护膜。
4.掩模对位将预烘完毕的硅片和掩模放入对位仪中，在显微镜下进行精确对位。
掩模是一个透明的玻璃衬底上覆盖有芯片的图案。
5.紫外曝光将已对位好的硅片放入紫外曝光机中，打开紫外光源，光束通过掩模上的图案进行投射，将图案的细节库流到硅片上。
6.开发曝光完毕后，将硅片放入显影机中进行开发。
开发液会溶解掉曝光过程中没有暴露到光的光刻胶，显示出光刻胶图案。
7.软烘将开发完毕的硅片放入软烘炉中，通过温度升高将余留在硅片上的开发液挥发，使得光刻胶更加稳定。
8.硬烘将软烘完毕的硅片放入硬烘炉中，通过更高的温度和较长的时间，硬化光刻胶，使其具有更好的耐蚀性。
9.除胶将硬烘完毕的硅片放入去胶机中，用一定的化学液将光刻胶除去，还原出硅片表面的芯片图案。
10.检测和清洁除胶完毕后，需要对硅片进行检测，确保图案的质量和正确性。
之后进行清洁，除去可能残留在硅片上的任何污染物。
光刻工艺是半导体制造中至关重要的一步，其决定了芯片上电路图案的制备质量和精确度。
随着技术的不断进步，光刻工艺也不断改进，以适应更高的图案分辨率和更复杂的电路设计。
光刻工艺步骤介绍光刻工艺是现代集成电路（IC）制造中不可或缺的关键步骤之一，用于在硅片上形成微小的图案和结构。
下面是光刻工艺的详细步骤介绍：1.掩膜制备：首先，需要准备好光刻掩膜。
掩膜是制定光刻图案的模板，通常是一块透明的玻璃片上涂有光刻胶。
通过利用计算机辅助设计（CAD）软件，制作出期望的图案，然后使用电子束曝光或光刻机将图案转移到掩膜上。
2.基片准备：基片通常是硅片，也可以是其他材料，如玻璃或陶瓷。
在进行光刻之前，需要对基片进行一系列的清洁和处理步骤，以去除表面的污染物和不均匀性，并提供一个适当的表面，以便光刻胶能够附着在上面。
3.光刻胶涂敷：将光刻胶涂敷在基片表面上。
光刻胶通常是一个光敏感的聚合物材料，在被暴露于紫外线或电子束之后，会发生化学反应，从而形成图案。
涂敷过程通常使用旋涂机进行，将光刻胶均匀地涂敷在基片表面上。
4.预烘焙：涂敷光刻胶之后，需要进行预烘焙步骤，将光刻胶暴露在适当的温度下，以去除溶剂，并使其形成一层均匀的薄膜。
这阶段还可以通过调整预烘焙条件来控制光刻胶的厚度。
5.掩膜对位：将掩膜和基片对准，确保所需的图案正确地转移到基片表面。
这一步骤通常使用显微镜或对位仪进行，通过视觉检查和微调来实现对位。
6.曝光：将掩膜和基片放置在光刻机中，使用紫外线或电子束等光源对光刻胶进行曝光。
曝光的位置和强度由掩膜上的图案决定，仅在掩膜上图案的部分光刻胶会发生化学反应。
曝光后，光刻胶变得不溶于溶剂。
7.显像：在曝光之后，需要进行显像步骤以形成所需的图案。
通过将基片浸入显像溶液中，溶解光刻胶中曝光部分的部分，从而形成所需的凹槽或图案。
显像过程时间的长短决定了图案的分辨率和尺寸。
8.后烘焙：在显像之后，需要进行后烘焙步骤，以进一步固化光刻胶，并去除任何剩余的溶剂。
后烘焙的温度和时间可以根据光刻胶的类型和制造工艺的要求进行调整。
9.映射：在映射（也称为芯片测量）步骤中，将基片放在显微镜下，测量和验证所得到的图案的尺寸和形状是否符合要求。
光刻工艺简要流程介绍光刻工艺是集成电路制造过程中的一项重要工艺，其主要作用是将电路图案按照一定比例缩小并转移到硅片上，形成集成电路的图案。
下面是光刻工艺的简要流程介绍。
1.硅片准备：首先，需要对硅片进行一系列处理，包括清洗、去除表面氧化层、去除杂质等，以确保硅片的表面光洁度和纯净度。
2.上光胶：将光刻胶涂布在硅片表面。
光刻胶是一种特殊的光敏聚合物，对特定波长的光线敏感。
胶涂布可以通过旋涂法、喷涂法等方式进行，以确保胶涂布均匀。
3.等光干燥：将胶涂布的硅片放入特定设备中进行等光干燥。
等光干燥的目的是将胶涂布的光刻胶暴露于特定的光照条件下，以进行后续的曝光制程。
4.接触曝光：采用光刻机进行接触曝光，将预先准备好的掩膜与胶涂布的硅片接触，并通过曝光源投射光束。
光刻胶能够吸收光束并将光的图案转移到胶涂布的硅片上，形成所需的电路图案。
5.显影：经过曝光后，需要进行显影，以去除未受光束照射的光刻胶。
显影液的成分根据光刻胶的特性来确定，可以通过浸泡、喷淋等方式进行显影。
显影液能够溶解未暴露于光束的部分光刻胶，从而形成所需的电路图案。
6.退胶：为了保护已经形成的电路图案，需要对胶涂布的硅片进行退胶处理。
退胶过程中使用氧等氧化物气体，能够将胶层中的光刻胶蒸发掉，从而完全去除胶层。
7.清洗：清洗是整个光刻工艺中的一个重要环节，目的是去除残留的光刻胶、显影液等杂质，并确保表面的洁净度。
清洗方法包括浸泡、超声波清洗、喷淋等。
8.检测：对最终产生的图案进行检测，确保电路图案的质量和准确性。
检测方法包括显微镜观察、扫描电子显微镜观察等。
以上就是光刻工艺的简要流程介绍。
光刻工艺是集成电路制造中至关重要的一环，通过精确的光刻过程，可以将电路图案转移到硅片上，实现电路的制造。
随着半导体技术的不断发展，光刻工艺也在不断改变和创新，以满足更高性能和更小尺寸的集成电路的需求。
光刻工艺步骤介绍光刻工艺是半导体工艺中关键的步骤之一，它用于制造各种微细结构，如晶体管、光栅、电容或电阻等。
光刻工艺具有高分辨率、高精度和高可重复性的特点，被广泛应用于微电子、光电子、光伏等领域。
下面将对光刻工艺的步骤进行详细介绍。
1.掩膜设计：在光刻工艺中，需要首先进行掩膜设计。
掩膜是一种光刻胶的图形模板，确定了最终要形成的微细结构的形状和位置。
掩膜设计常用计算机辅助设计软件进行，设计完成后生成掩膜模板。
2.光刻胶涂覆：在光刻工艺中，需要将光刻胶均匀涂覆在待制作器件表面，这是为了保护器件表面免受光刻过程中的腐蚀或损伤。
涂覆一般使用旋涂机或喷涂机进行，确保光刻胶均匀薄膜的形成。
3.预烘烤：涂覆光刻胶后，需要进行烘烤步骤来消除光刻胶中的溶剂，使光刻胶能够形成均匀的薄膜层。
预烘烤也有助于增加光刻胶的附着力和稳定性，并使其更容易与待制作器件表面结合。
4.曝光：曝光是光刻工艺的核心步骤，也是形成微细结构的关键。
在曝光过程中，掩膜模板被置于光源下，通过透过模板的局部区域将光刻胶暴露于紫外线或可见光源。
光刻胶对光线的敏感性使其在接受曝光后发生化学或物理变化，形成暴光区域。
曝光完毕后，去除掩膜模板。
5.显影：显影是指将曝光后的光刻胶通过溶液处理，使其在暴露区域溶解去除，形成所需的微细结构。
显影液对未曝光区域没有任何溶解作用，所以它只会溶解曝光区域中的光刻胶。
显影的时间和温度需要根据光刻胶的特性和所需结构来进行控制。
6.后烘烤：显影后的光刻胶需要进行后烘烤，以固化和增加其机械强度。
后烘烤可以通过烤箱、烘干机或者其他热源进行。
在烘干的过程中，通过将温度升高，光刻胶中的溶剂会完全挥发并交联，形成具有所需形状和特性的微细结构。
7.检查和测量：制作微细结构后，需要对其进行检查和测量，以确保其满足设计规格。
常见的检查和测量方法有光学显微镜、扫描电子显微镜和原子力显微镜等，这些设备可以对微细结构的尺寸、形状和位置等进行分析和评估。

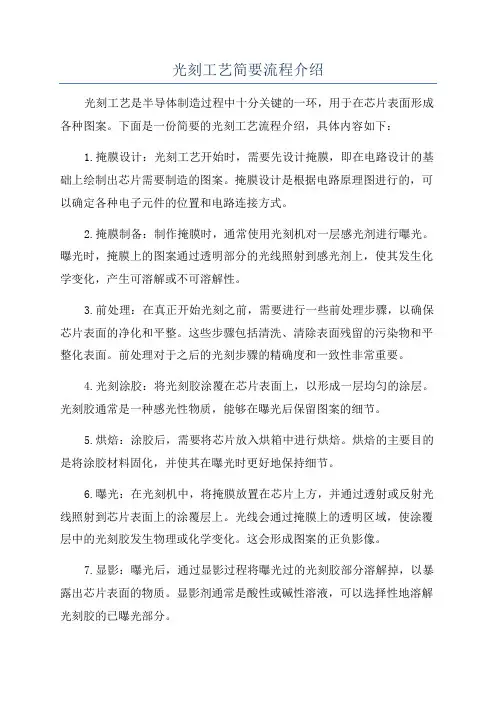

光刻工艺简要流程介绍光刻工艺是半导体制造过程中十分关键的一环，用于在芯片表面形成各种图案。
下面是一份简要的光刻工艺流程介绍，具体内容如下：1.掩膜设计：光刻工艺开始时，需要先设计掩膜，即在电路设计的基础上绘制出芯片需要制造的图案。
掩膜设计是根据电路原理图进行的，可以确定各种电子元件的位置和电路连接方式。
2.掩膜制备：制作掩膜时，通常使用光刻机对一层感光剂进行曝光。
曝光时，掩膜上的图案通过透明部分的光线照射到感光剂上，使其发生化学变化，产生可溶解或不可溶解性。
3.前处理：在真正开始光刻之前，需要进行一些前处理步骤，以确保芯片表面的净化和平整。
这些步骤包括清洗、清除表面残留的污染物和平整化表面。
前处理对于之后的光刻步骤的精确度和一致性非常重要。
4.光刻涂胶：将光刻胶涂覆在芯片表面上，以形成一层均匀的涂层。
光刻胶通常是一种感光性物质，能够在曝光后保留图案的细节。
5.烘焙：涂胶后，需要将芯片放入烘箱中进行烘焙。
烘焙的主要目的是将涂胶材料固化，并使其在曝光时更好地保持细节。
6.曝光：在光刻机中，将掩膜放置在芯片上方，并通过透射或反射光线照射到芯片表面上的涂覆层上。
光线会通过掩膜上的透明区域，使涂覆层中的光刻胶发生物理或化学变化。
这会形成图案的正负影像。
7.显影：曝光后，通过显影过程将曝光过的光刻胶部分溶解掉，以暴露出芯片表面的物质。
显影剂通常是酸性或碱性溶液，可以选择性地溶解光刻胶的已曝光部分。
8.清洗：为了去除掩膜和涂胶过程中可能残留在芯片上的杂质，需要进行一次清洗步骤。
清洗是一个非常关键的步骤，可以确保芯片表面干净，并保证后续工艺步骤的准确性和可靠性。
9.检查和修复：完成光刻过程后，需进行检查，以确保图案制作的质量和完整性。
如果发现有任何缺陷或错误，需要进行修复或重新开始。
以上是一个简要的光刻工艺流程介绍。
光刻技术是半导体制造过程中非常重要的一项技术，为芯片制造提供关键的步骤，确保芯片的准确性和可靠性。

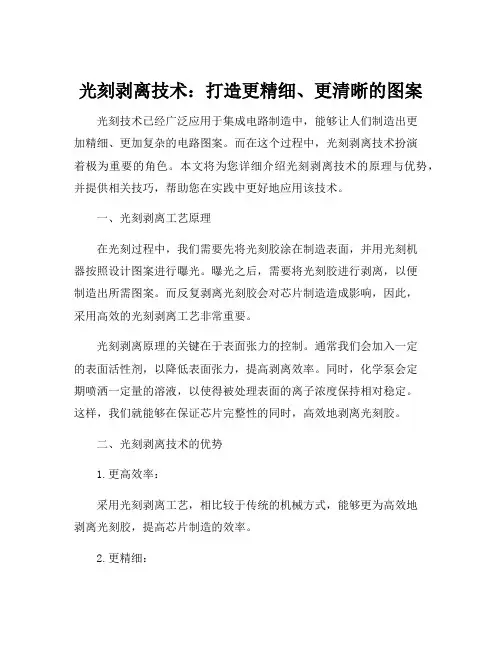

光刻剥离技术：打造更精细、更清晰的图案光刻技术已经广泛应用于集成电路制造中，能够让人们制造出更加精细、更加复杂的电路图案。
而在这个过程中，光刻剥离技术扮演着极为重要的角色。
本文将为您详细介绍光刻剥离技术的原理与优势，并提供相关技巧，帮助您在实践中更好地应用该技术。
一、光刻剥离工艺原理在光刻过程中，我们需要先将光刻胶涂在制造表面，并用光刻机器按照设计图案进行曝光。
曝光之后，需要将光刻胶进行剥离，以便制造出所需图案。
而反复剥离光刻胶会对芯片制造造成影响，因此，采用高效的光刻剥离工艺非常重要。
光刻剥离原理的关键在于表面张力的控制。
通常我们会加入一定的表面活性剂，以降低表面张力，提高剥离效率。
同时，化学泵会定期喷洒一定量的溶液，以使得被处理表面的离子浓度保持相对稳定。
这样，我们就能够在保证芯片完整性的同时，高效地剥离光刻胶。
二、光刻剥离技术的优势1.更高效率：采用光刻剥离工艺，相比较于传统的机械方式，能够更为高效地剥离光刻胶，提高芯片制造的效率。
2.更精细：由于表面张力的控制，光刻剥离的方式能够制造出更加精细、清晰的图案，并能够满足更加复杂的芯片制造需求。
3.更加可靠：在剥离过程中，光刻剥离工艺能够更好地保证芯片的完整性，从而大大降低质量问题的产生。
三、如何应用光刻剥离技术1.合理选择剥离参数：为了更好地利用光刻剥离工艺的优势，我们需要根据自身需求，选择适合的剥离参数，从而获得更高的效率和质量。
2.保持设备清洁：保持设备清洁是使用光刻剥离技术的重要前提。
在使用过程中，需要定期清洁设备，去除表面污垢和残留物，以免影响制造质量。
3.严格遵守操作规程：在使用光刻剥离工艺时，需要严格按照操作规程进行操作，以免因操作不当造成设备损坏或制造质量下降。
总之，光刻剥离技术是当今芯片制造过程中不可或缺的工艺之一。
通过了解光刻剥离工艺原理，并采取合适的操作与维护措施，我们能够大大提高芯片制造的效率和质量，进一步推动集成电路技术的发展。
芯片晶体光刻-概述说明以及解释1.引言1.1 概述芯片晶体光刻是一种先进的微电子加工技术，通过将光源聚焦在芯片表面，利用光刻胶、掩膜和电子束等工艺，将图形化的光影投射到芯片上，实现微米级甚至纳米级的超精细加工。
这项技术在半导体、集成电路、光电子等领域有着广泛的应用，可以实现高精度、高密度的微型芯片制造。
本文将深入探讨芯片晶体光刻技术的原理、应用及发展趋势，以期为读者提供全面的了解和展望。
1.2 文章结构文章结构部分内容如下：文章结构部分将会介绍本文的整体结构安排，包括引言、正文和结论三个部分。
在引言部分中，我们将概述芯片晶体光刻的基本概念和意义，以及本文的目的和意义。
在正文部分，我们将详细介绍芯片晶体光刻技术的原理和应用，以及它在工业中的重要性和发展现状。
最后，在结论部分，我们将对整篇文章进行总结，探讨影响芯片晶体光刻技术发展和未来展望等内容。
整个文章结构严谨合理，希望读者能够通过本文了解到芯片晶体光刻技术的基本知识和发展趋势。
1.3 目的文章的目的是探讨芯片晶体光刻技术在当今工业中的重要性和应用，分析其发展趋势，并探讨其在未来的潜在影响。
通过对芯片晶体光刻技术的介绍和应用实例分析，可以更好地了解该技术对工业制造和科学研究领域的贡献，为读者提供一个全面的认识和认识。
希望通过本文能够让读者对芯片晶体光刻技术有更深入的了解，促进该技术的进一步发展和应用。
2.正文2.1 芯片晶体光刻技术介绍芯片晶体光刻技术是一种半导体制造中非常重要的工艺技术。
该技术利用光刻机将设计好的芯片图案投射到光刻胶层上，然后通过光刻胶的显影、蚀刻等步骤，将图案转移到芯片表面，形成芯片上各种微细结构。
芯片晶体光刻技术的关键步骤主要包括：准备基片、涂覆光刻胶、曝光、显影、蚀刻等。
在准备基片阶段，需要将表面清洁，并在必要时进行预处理。
涂覆光刻胶是将特定厚度的光刻胶均匀涂覆在基片表面上。
曝光过程中，将芯片上的光刻胶压印上来的图案通过紫外光照射，使光刻胶发生化学或物理变化。
光刻工艺流程图
步骤
１、前处理
２、匀胶
３、前烘
4、光刻
5、显影
6、坚膜
7、腐蚀
8、去胶
一前处理（OAP）
通常在150~200℃对基片进行烘考以去除表面水份，以增强光刻胶与硅片的粘附性。
（亲水表面与光刻胶的粘附性差，SI的亲水性最小，其次SIO2，最后PSI玻璃和BSI玻璃）
OAP的主要成分为六甲基二硅烷，在提升光刻胶的粘附性工艺中，它起到的作用不是增粘剂，而是改变SiO2的界面结构，变亲水表面为疏水表面。
OAP通常采用蒸汽涂布的方式，简单评
价粘附性的好坏，可在前处理过的硅片上滴一滴水，通过测量水与硅片的接触角，角度越大，
SI
二、匀胶
光刻胶通常采用旋涂方式，在硅片上得到一层厚度均匀的胶层。
影响胶厚的最主要因素：光刻胶的粘度及旋转速度。
次要因素：排风；回吸；胶泵压力；胶盘；温度。
胶厚的简单算法：光刻胶理论的最小胶厚的平方乘以理论的转速=目标光刻胶的胶厚的平方乘以目标转速
例如：光刻胶理论厚度1微米需要转速3000转/分，那需要光刻胶厚度1.15微米时转速应为
12 *3000/1.152
三、前烘
前烘的目的是为了驱除胶膜中残余的溶剂，消除胶膜的机械应力。
前烘的作用： 1）增强胶层的沾附能力；2）在接触式曝光中可以提高胶层与掩模板接触时的耐磨性能；3）可以提高和稳定胶层的感光灵敏度。
前烘是热处理过程，前烘通常的温度和时间：
烘箱90~115℃ 30分钟
热板90~120℃ 60~90秒
四、光刻
光刻胶经过前烘后，原来液态光刻胶在硅片表面上固化。
光刻的目的就是将掩膜版上的图形转移到硅片上。
曝光的设备分类接触式、接近式、投影式、步进式/扫描式、电子束曝光、软X射线曝光。
五、显影
经过显影，正胶的曝光区域和负胶的非曝光区域被溶解，正胶的非曝光区域和负胶的曝光区域被保留下来，从而完成图形的转移工作。
正胶曝光区域经过曝光后，生成羧酸与碱性的显影液中和反应从而被溶解。
负胶的曝光区域经过曝光后产生胶联现象，不被显影液溶解。
而未曝光的区域则被显影液溶解掉。
定影液的作用是漂洗显影过程中产生的碎片，挤出残余的显影液，另外还可以起到收缩图形，提高图形的质量。
