ANSYS常见问题及应用技巧（一）（二）发表时间：2019-3-6 作者: 刘军涛来源: e-works关键字: ANSYS使用技巧问题解本篇开始讲述ANSYS在使用过程中常见的问题和在使用时一些常用的使用技巧，对与初学者来说，理解和弄清楚这些问题的根源和掌握这些使用技巧，能够更好的理解ANSYS这个软件本身。
1.ANSYS中的等效应力是什么物理含义？1）ANSYS中等效应力最大应力s1有什么区别，平常讨论应力分布，应该用等效应力还是最大应力s1呢？2）计算等效应力时是否需要输入等效泊松比呢？3）在实际的应用中，例如在讨论平板上的圆孔应力集中的应力分布问题时，应该用等效应力来描述应力集中的现象，还是采用主应力s1来反应集中的程度呢？还是采用一个单方向的sx来说明问题呢？答：1）这个等效应力应该就是弹塑性力学里的VonMises应力，他主要考察的是材料在各个方向上的应力差值，因为在实验室里获得材料强度都是单向载荷作用下的强度（当然现在也有三轴应力实验仪），所以有时候材料所受的单向载荷可能很大，但并没有造成破坏，这是就是看他的等效应力，具体计算公式是:σ等效=sqrt{0.5[(σ1-σ2)^2+(σ2-σ3)^2+(σ3-σ1)^2]}2）等效应力是三项主应力的组合如s，int即为max(si-sj),si,sj为三项主向应力。
i，j=1，2，3 i≠j即tresca 型s,eqv为sqrt(0.5*∑(si-sj)**2)，i，j=1，2，3 i≠j即mises型3）个人认为应该采用等小应力来描述应力集中的现象，因为在实际中很难找到真正的单轴拉压的情况，一般结构的受力都没有这么简单，所以在分析的时候需要用等效应力来将各主应力进行转化，因此应该用等效应力来描述应力集中的现象。
4）等效泊松比就是泊松比，等效应力计算时不会用到泊松比，不过在计算mises等效应变时会用到。
对于泊松比的取值原则应遵循以下两条：a:对于elastic & thermal strains 泊松比取为材料的泊松比；b:对于plastic creep hyperelastic strains 泊松比取为0.5。

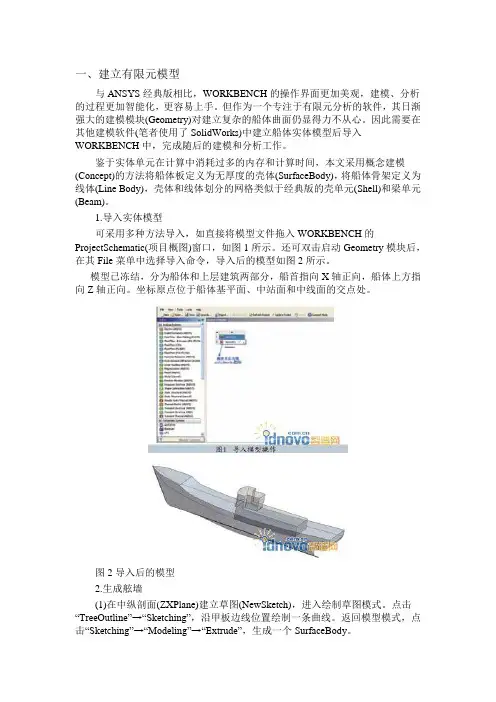

一、建立有限元模型与ANSYS经典版相比，WORKBENCH的操作界面更加美观，建模、分析的过程更加智能化，更容易上手。
但作为一个专注于有限元分析的软件，其日渐强大的建模模块(Geometry)对建立复杂的船体曲面仍显得力不从心。
因此需要在其他建模软件(笔者使用了SolidWorks)中建立船体实体模型后导入WORKBENCH中，完成随后的建模和分析工作。
鉴于实体单元在计算中消耗过多的内存和计算时间，本文采用概念建模(Concept)的方法将船体板定义为无厚度的壳体(SurfaceBody)，将船体骨架定义为线体(Line Body)，壳体和线体划分的网格类似于经典版的壳单元(Shell)和梁单元(Beam)。
1.导入实体模型可采用多种方法导入，如直接将模型文件拖入WORKBENCH的ProjectSchematic(项目概图)窗口，如图1所示。
还可双击启动Geometry模块后，在其File菜单中选择导入命令，导入后的模型如图2所示。
模型已冻结，分为船体和上层建筑两部分，船首指向X轴正向，船体上方指向Z轴正向。
坐标原点位于船体基平面、中站面和中线面的交点处。
图2导入后的模型2.生成舷墙(1)在中纵剖面(ZXPlane)建立草图(NewSketch)，进入绘制草图模式。
点击“TreeOutline”→“Sketching”，沿甲板边线位置绘制一条曲线。
返回模型模式，点击“Sketching”→“Modeling”→“Extrude”，生成一个SurfaceBody。
(2)沿甲板将船体分开，点击“Create”→“Slice”，在“DetailView”窗口“SliceType”选项中选择“SlicebySurface”项，“TargetFace”选择上一步生成的SurfaceBody，“Slice Targets”选项中选“SelectedBodies”，点选船体结构→“Apply”→“Generate”，原来的船体分成两部分，上面是舷墙部分，下面是船舱部分，如图3所示。
Ansys Workbench是一款广泛应用于工程领域的有限元分析软件，可以用于解决各种结构力学、流体动力学、电磁场等问题。
本文将以Ansys Workbench为例，介绍一个结构力学的例题，并详细讲解解题过程。
1. 问题描述假设有一个悬臂梁，在梁的自由端施加一个集中力，要求计算梁的应力分布和挠度。
2. 建模打开Ansys Workbench软件，新建一个静力学分析项目。
在几何模型中，画出悬臂梁的截面，并确定梁的长度、宽度和厚度。
在材料属性中，选择梁的材料，并输入对应的弹性模量和泊松比。
在约束条件中，将梁的支座固定，模拟悬臂梁的真实工况。
在外部荷载中，施加一个与梁垂直的集中力，确定力的大小和作用位置。
3. 网格划分在建模结束后，需要对悬臂梁进行网格划分。
在Ansys Workbench 中，可以选择合适的网格划分方式和密度，以保证计算结果的准确性和计算效率。
通常情况下，悬臂梁的截面可以采用正交结构网格划分，梁的长度方向可以采用梁单元网格划分。
4. 设置分析类型在网格划分完成后，需要设置分析类型为结构静力学。
在分析类型中，可以选择加载和约束条件，在求解器中，可以选择计算所需的结果类型，如应力、应变、位移等。
5. 求解和结果分析完成以上步骤后，可以提交计算任务进行求解。
Ansys Workbench软件会自动进行计算，并在计算完成后给出计算结果。
在结果分析中，可以查看悬臂梁的应力分布图和挠度图，进一步分析梁的受力情况和变形情况。
6. 参数化分析除了单一工况下的分析，Ansys Workbench还可以进行参数化分析。
用户可以改变材料属性、外部加载、几何尺寸等参数，快速地进行批量计算和结果对比分析，以得到最优的设计方案。
7. 结论通过Ansys Workbench对悬臂梁的结构分析，可以得到悬臂梁在外部加载下的应力分布和挠度情况，为工程设计和优化提供重要参考。
Ansys Workbench还具有丰富的后处理功能，可以绘制出直观的分析结果图，帮助工程师和研究人员更好地理解和使用分析结果。
