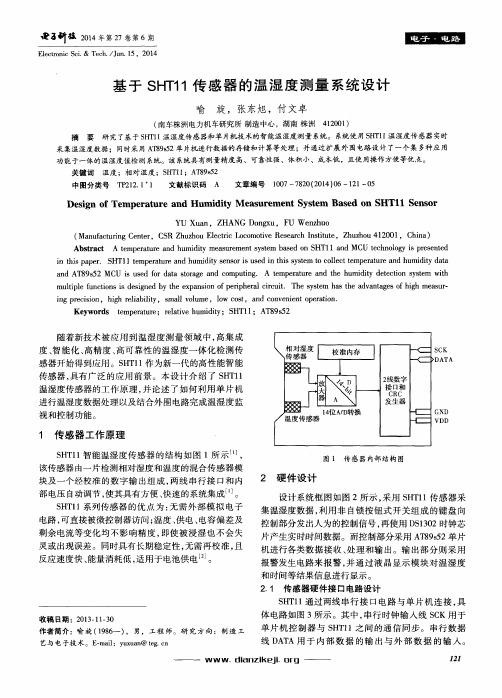

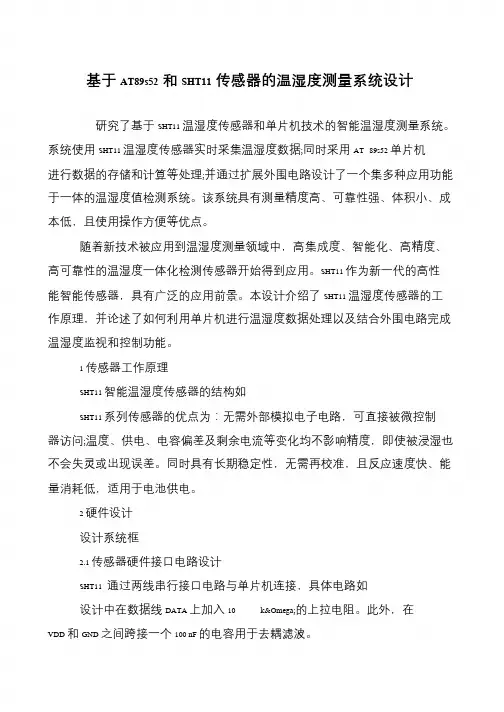

基于SHT11温湿度测量仪的设计

基于51单片机SHT11温湿度传感器检测程序(含电路图)下面是原理图：下面是SHT11与MCU连接的典型电路：下面是源代码：#include <reg52.h>#include <intrins.h>/******************************************************** 宏定义********************************************************/ #define uint unsigned int#define uchar unsigned char#define noACK 0#define ACK 1#define STATUS_REG_W 0x06#define STATUS_REG_R 0x07#define MEASURE_TEMP 0x03#define MEASURE_HUMI 0x05#define RESET 0x1eenum {TEMP,HUMI};typedef union //定义共用同类型{unsigned int i;float f;} value;/******************************************************** 位定义********************************************************/ sbit lcdrs=P2^0;sbit lcdrw=P2^1;sbit lcden=P2^2;sbit SCK = P1^0;sbit DATA = P1^1;/******************************************************** 变量定义********************************************************/ uchar table2[]="SHT11 温湿度检测";uchar table3[]="温度为：℃";uchar table4[]="湿度为：";uchar table5[]=".";uchar wendu[6];uchar shidu[6];/******************************************************** 1ms延时函数********************************************************/ void delay(int z){int x,y;for(x=z;x>0;x--)for(y=125;y>0;y--);}/******************************************************** 50us延时函数********************************************************/ void delay_50us(uint t){uint j;for(;t>0;t--)for(j=19;j>0;j--);}/******************************************************** 50ms延时函数********************************************************/ void delay_50ms(uint t){uint j;for(;t>0;t--)for(j=6245;j>0;j--);}/******************************************************** 12864液晶写指令********************************************************/ void write_12864com(uchar ){lcdrs=0;delay_50us(1);P0=;lcden=1;delay_50us(10);lcden=0;delay_50us(2);}/******************************************************** 12864液晶写数据********************************************************/ void write_dat(uchar dat){lcdrs=1;lcdrw=0;delay_50us(1);P0=dat;lcden=1;delay_50us(10);lcden=0;delay_50us(2);}/******************************************************** 12864液晶初始化********************************************************/ void init12864lcd(void){delay_50ms(2);write_12864com(0x30);delay_50us(4);write_12864com(0x30);delay_50us(4);write_12864com(0x0f);delay_50us(4);write_12864com(0x01);delay_50us(240);write_12864com(0x06);delay_50us(10);write_12864com(0x0c);delay_50us(10);}/********************************************************12864液晶显示函数********************************************************/ void display1(void){uchar i;write_12864com(0x80);for(i=0;i<18;i++){write_dat(table2[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void display2(void){uchar i;write_12864com(0x90);for(i=0;i<18;i++){write_dat(table3[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void display3(void){uchar i;write_12864com(0x88);for(i=0;i<8;i++){write_dat(table4[i]);delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/void displaywendu(void) {uchar i;write_12864com(0x94); for(i=0;i<3;i++){write_dat(wendu[i]); delay_50us(1);}for(i=0;i<1;i++){write_dat(table5[i]); delay_50us(1);}for(i=4;i<5;i++){write_dat(wendu[i]); delay_50us(1);}}/******************************************************** 12864液晶显示函数********************************************************/ void displayshidu(void){uchar i;write_12864com(0x8C);for(i=0;i<3;i++){write_dat(shidu[i]);delay_50us(1);}for(i=0;i<1;i++){write_dat(table5[i]);delay_50us(1);}for(i=4;i<5;i++){write_dat(shidu[i]);delay_50us(1);}}/******************************************************** SHT11写字节程序********************************************************/ char s_write_byte(unsigned char value){unsigned char i,error=0;for (i=0x80;i>0;i>>=1) //高位为1，循环右移{if (i&value) DATA=1; //和要发送的数相与，结果为发送的位else DATA=0;SCK=1;_nop_();_nop_();_nop_(); //延时3usSCK=0;}DATA=1; //释放数据线SCK=1;error=DATA; //检查应答信号，确认通讯正常_nop_();_nop_();_nop_();SCK=0;DATA=1;return error; //error=1 通讯错误}/******************************************************** SHT11读字节程序********************************************************/ char s_read_byte(unsigned char ack){unsigned char i,val=0;DATA=1; //释放数据线for(i=0x80;i>0;i>>=1) //高位为1，循环右移{SCK=1;if(DATA) val=(val|i); //读一位数据线的值SCK=0;}DATA=!ack; //如果是校验，读取完后结束通讯 ；SCK=1;_nop_();_nop_();_nop_(); //延时3usSCK=0;_nop_();_nop_();_nop_();DATA=1; //释放数据线return val;}/******************************************************** SHT11启动传输********************************************************/ void s_transstart(void){DATA=1; SCK=0; //准备_nop_();SCK=1;_nop_();DATA=0;_nop_();SCK=0;_nop_();_nop_();_nop_();SCK=1;_nop_();DATA=1;_nop_();SCK=0;}/********************************************************SHT11连接复位********************************************************/void s_connectionreset(void){unsigned char i;DATA=1; SCK=0; //准备for(i=0;i<9;i++) //DATA保持高，SCK时钟触发9次，发送启动传输，通迅即复位{SCK=1;SCK=0;}s_transstart(); //启动传输}/********************************************************SHT11温湿度检测********************************************************/char s_measure(unsigned char *p_value, unsigned char *p_checksum,unsigned charmode){unsigned error=0;unsigned int i;s_transstart(); //启动传输switch(mode) //选择发送命令{case TEMP : error+=s_write_byte(MEASURE_TEMP); break; //测量温度case HUMI : error+=s_write_byte(MEASURE_HUMI); break; //测量湿度default : break;}for (i=0;i<65535;i++) if(DATA==0) break; //等待测量结束if(DATA) error+=1; // 如果长时间数据线没有拉低，说明测量错误*(p_value) =s_read_byte(ACK); //读第一个字节，高字节(MSB)*(p_value+1)=s_read_byte(ACK); //读第二个字节，低字节(LSB)*p_checksum =s_read_byte(noACK); //read CRC校验码return error; // error=1 通讯错误}/********************************************************SHT11温湿度值标度变换及温度补偿********************************************************/void calc_sth10(float *p_humidity ,float *p_temperature){const float C1=-4.0; // 12位湿度精度修正公式const float C2=+0.0405; // 12位湿度精度修正公式const float C3=-0.0000028; // 12位湿度精度修正公式const float T1=+0.01; // 14位温度精度5V条件修正公式const float T2=+0.00008; // 14位温度精度5V条件修正公式float rh=*p_humidity; // rh: 12位湿度float t=*p_temperature; // t: 14位温度float rh_lin; // rh_lin: 湿度linear值float rh_true; // rh_true: 湿度ture值float t_C; // t_C : 温度℃t_C=t*0.01 - 40; //补偿温度rh_lin=C3*rh*rh + C2*rh + C1; //相对湿度非线性补偿rh_true=(t_C-25)*(T1+T2*rh)+rh_lin; //相对湿度对于温度依赖性补偿if(rh_true>100)rh_true=100; //湿度最大修正if(rh_true<0.1)rh_true=0.1; //湿度最小修正*p_temperature=t_C; //返回温度结果*p_humidity=rh_true; //返回湿度结果}/********************************************************主函数********************************************************/void main(void){unsigned int temp,humi;value humi_val,temp_val; //定义两个共同体，一个用于湿度，一个用于温度unsigned char error; //用于检验是否出现错误unsigned char checksum; //CRCinit12864lcd();display1();display2();display3();s_connectionreset(); //启动连接复位while(1){error=0; //初始化error=0，即没有错误error+=s_measure((unsigned char*)&temp_val.i,&checksum,TEMP); //温度测量error+=s_measure((unsigned char*)&humi_val.i,&checksum,HUMI); //湿度测量if(error!=0) s_connectionreset(); ////如果发生错误，系统复位else{humi_val.f=(float)humi_val.i; //转换为浮点数temp_val.f=(float)temp_val.i; //转换为浮点数calc_sth10(&humi_val.f,&temp_val.f); //修正相对湿度及温度temp=temp_val.f*10;humi=humi_val.f*10;wendu[0]=temp/1000+'0'; //温度百位wendu[1]=temp%1000/100+'0'; //温度十位wendu[2]=temp%100/10+'0'; //温度个位wendu[3]=0x2E; //小数点wendu[4]=temp%10+'0'; //温度小数点后第一位displaywendu();shidu[0]=humi/1000+'0'; //湿度百位shidu[1]=humi%1000/100+'0'; //湿度十位shidu[2]=humi%100/10+'0'; //湿度个位shidu[3]=0x2E; //小数点shidu[4]=humi%10+'0'; //湿度小数点后第一位displayshidu();}delay(800); //等待足够长的时间，以现行下一次转换}}相关手册资料及源码下载地址：基于51单片机SHT11温湿度传感器检测程序相关资料。

分数：课程：电子测量题目：基于AT89C52的温湿度测试仪任课老师：学生：专业名称：学院名称：学号：二O一四年六月目录引言 (4)1 绪论 (5)1.1 设计的背景概述 (5)1.2 设计的内容 (5)1.3 设计的意义 (5)2 系统的硬件设计 (6)2.1 系统设计方案 (6)2.2 系统硬件介绍 (6)2.2.1 AT89S52介绍 (6)2.2.2 SHT11温湿度传感器的介绍 (9)2.2.3 LCD1602液晶模块介绍 (11)2.3 系统部分硬件电路的设计 (17)2.3.1 主控电路的设计 (17)2.3.2 复位电路部分 (17)2.3.3 AT89S52的系统时钟电路的设计 (17)3 系统软件设计 (18)3.1 系统软件主程序流程 (18)3.2 SHT11数据采集流程 (19)4 Protuse仿真结果 (20)5 程序 (20)6 结束语 (29)基于AT89752的温湿度测试仪作者：学号：摘要：随着科学技术的日新月异，人类社会取得了长足的进步！在居家生活、工农业生产、气象、环保、国防、科研、航天等部门，经常需要对环境中的湿度和温度进行测量及控制。

本设计设计了一个的温湿度测量系统。

本系统采用技术成熟的SHT11作为测量温湿度的传感器。

控制系统芯片采用技术成熟，功能强大、价位低廉大众化的AT89S52单片机。

SHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。

LED显示电路由AT89S52单片机控制。

最后设计了系统各个功能部分的软件程序。

由本设计课题做成的温湿度检测系统结构简单、价格便宜、量程宽，具有较高的可靠性、安全性及实用性。

关键字：AT89752单片机；SHT11温湿度传感器；LED1206;Abstract：As science and technology, human society has made great progress! In home life, industrial and agricultural production, weather, environmental protection, national defense, scientific research, aerospace and other departments, often need to environmental humidity and temperature measurement and control. The Design of a temperature and humidity measurement system. The system uses sophisticated technology SHT11 temperature and humidity sensor as a measurement. Control system chip technology is mature, powerful, low-priced mass AT89S52 microcontroller. SHT11 digital temperature and humidity sensor is a calibrated digital signal output of the temperature and humidity combined sensor. LED display circuit controlled by a microcontroller AT89S52. Finally, the design of each function part of the system software program. Design issues made by the temperature and humidity detection system is simple, cheap, wide range, high reliability, safety and practicality.Keywords: AT89752 microcontroller; SHT11 temperature and humidity sensor; LED1206;引言随着科技的高速发展，工业水平也随着高速发展了起来。

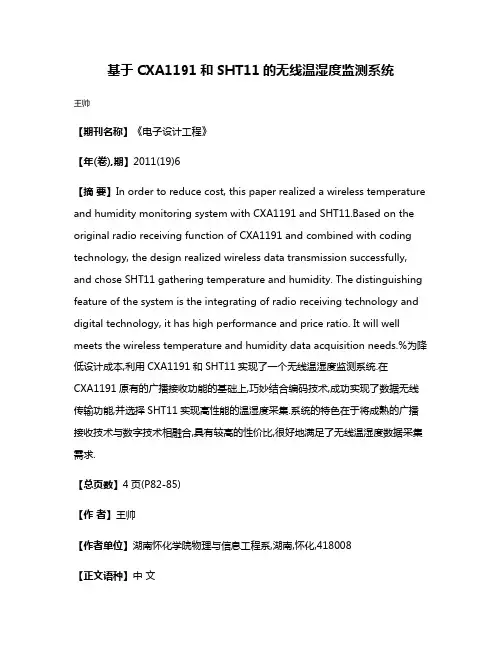

基于CXA1191和SHT11的无线温湿度监测系统王帅【期刊名称】《电子设计工程》【年(卷),期】2011(19)6【摘要】In order to reduce cost, this paper realized a wireless temperature and humidity monitoring system with CXA1191 and SHT11.Based on the original radio receiving function of CXA1191 and combined with coding technology, the design realized wireless data transmission successfully, and chose SHT11 gathering temperature and humidity. The distinguishing feature of the system is the integrating of radio receiving technology and digital technology, it has high performance and price ratio. It will well meets the wireless temperature and humidity data acquisition needs.%为降低设计成本,利用CXA1191和SHT11实现了一个无线温湿度监测系统.在CXA1191原有的广播接收功能的基础上,巧妙结合编码技术,成功实现了数据无线传输功能,并选择SHT11实现高性能的温湿度采集.系统的特色在于将成熟的广播接收技术与数字技术相融合,具有较高的性价比,很好地满足了无线温湿度数据采集需求.【总页数】4页(P82-85)【作者】王帅【作者单位】湖南怀化学院物理与信息工程系,湖南,怀化,418008【正文语种】中文【中图分类】TN919.72【相关文献】1.基于SHT11的无线温湿度测量系统的研究与设计 [J], 余云飞;余红英2.基于SHT11的温湿度无线测控系统设计 [J], 贺桂芳3.基于SHT11传感器的测控设备温湿度监测系统设计 [J], 庞岳峰;朱巍巍;谢克佳;罗义4.基于无线传感网络的玉米地温湿度监测系统设计 [J], 李位波;何倩;任跃;申如月;王佳;都伟豪;蒲海波;张黎骅;黄成毅5.基于LoRa的农业大棚无线温湿度监测系统设计探究 [J], 郝兵因版权原因，仅展示原文概要，查看原文内容请购买。

图 1 系统电路刘胜男，华北电力大学，研究生，研究方向：电力系统及其自动化。

图 2 主程序流程图
AT89C51 相应的 I/O 端口将获得高电平。

键盘主要实现显示界面切换、温湿度报警限值和时间设置三项功能。

这四个开关的功能是：S1 为接口开关键；S2 为逻辑“+”，上翻页，光标向上；S3 为逻辑“-”，下翻页，光标向下；S4 为选择键。

2.3 温湿度测量子程序
传感器工作时，请首先初始化数据传输来启动 SHT11 测量时序。

（1）AT89C51 会发布一组 8 位的测量命令，当 SCK 时钟的下降时，DATA 置为低电平。

（2）相继发送 9 个 SCK 时钟命令来确认任务，DATA 在其下降沿后恢复为高电平。

此时，我们可以看到，单片机可在进入到空闲模式时会自动暂时停止发送时钟序列以准备读取测量数据。

在整个系统测控系统中，定时器 T0 的中断服务程序里显示的是温湿度测量程序。

定时器 T0 为工作模式 1（时间常数较大），定时器周期为 50
