基于单片机的温湿度控制系统设计

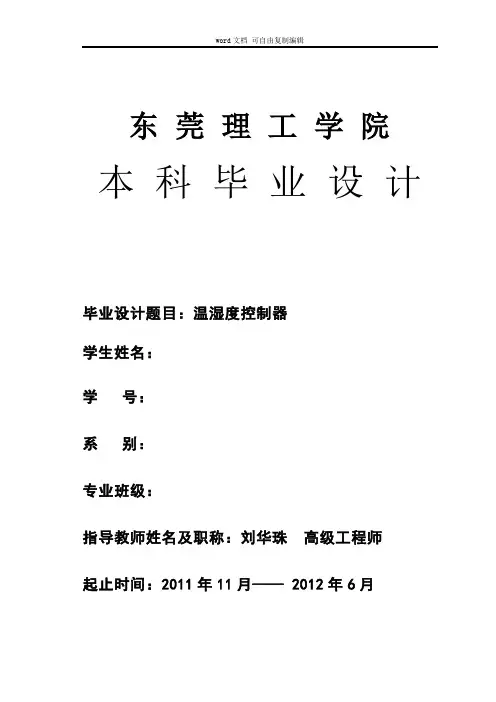

东莞理工学院本科毕业设计毕业设计题目：温湿度控制器学生姓名：学号：系别：专业班级：指导教师姓名及职称：刘华珠高级工程师起止时间：2011年11月—— 2012年6月摘要本论文介绍了一种以单片机STC12C5A60S2为主要控制器件，以PT100，SHT15分别为温，湿度传感器。

本设计主要包括硬件电路的设计和系统软件的设计。

硬件电路主要包括控制器，测温湿控制电路和显示电路等。

控制器用带有AD转换的单片机，温度传感器PT100，湿度传感器采用SHT15，显示电路采用1个8位共阴极LED数码管，用锁存器是显示效果更好。

测温湿控制电路由温湿度传感器和预置温湿度值比较报警电路组成，当实际测量温湿度值大于预置温湿度值时，发出报警信号（发光二极管点亮）而且使外电路驱动（继电器动作）。

软件部分主要包括主程序，测温湿度子程序，显示子程序和按键子程序等。

本次设计采用的SHT15湿度传感器包括一个电容式聚合体测湿元件和一个能隙式测温元件，并与一个14位的A/D器以及串行接口电路在同一芯片上实现无缝链接，从而具有超快响应，抗干扰能力强，性价比高等优点。

而且PT100在要求的范围内线性度很好。

关键词：温度测量, 湿度测量，温度算法，PT100，SHT15ABSTRACTThis paper presents a new design of digital thermometers and hygrometer. It includes a main control device-microcontroller STC12C5A60S2 and a temperature and humidity sensor. This design includes hardware and system software .The hardware design includes a main controller circuit, Temperature and Humidity measurement and control circuits and show circuit. Main controller uses SCM STC12C5A60S2，temperature sensor uses PT100，and humidity sensor uses SHT15，Show circuit is a total of eight circuits using digital LED of the Altogether. Driver show circuit uses atches (74573). Temperature and Humidity control circuit includes the temperature and humidity sensor and preset temperature and humidity values compared alarm circuit. When the actual measurement of temperature or humidity values is greater than the preset temperature or humidity values, the alarm signal (Light emitting diode is lit) is sent. And output circuit will be sent(Relay action) .The major software includes the main routines, temperature and humidity routines, show routines and digital-to-analog routines.The humidity sensor (SHT15) in this design includes a capacitive polymer sensing element for power consumption makes it the ultimate choice for even relative humidity and a band gap temperature sensor. Both the most demanding applications are seamlessly coupled to a 14bit analog to digital converter with a 14 and the A / D, as well as serial interface circuits in the same chip on the realization of a Gap link to a super-fast response, anti-interference capability and cost-effective advantages.And PT100 within the required range linearity is very good.The design of digital thermometers and hygrometer with STC12C5A60S2 and PT100 and SHT15, not only has a simple external circuit, but also has a high-precision measurement.KEY WORDS: temperature measurement, humidity measurements, PT100，SHT15目录前言 (1)一设计任务要求和温湿度计的发展史 (1)1.1 设计任务及要求 (1)1.2 设计温湿度计的依据和意义 (1)1.3 温度计的发展史 (2)1.4 湿度计的由来 (3)1.5 露点意义 (3)二设计任务分析及方案论证 (4)2.1 设计总体方案及方案论证 (4)2.2 元器件的选择 (5)2.2.1 主控制器芯片 (5)2.2.2 温湿度传感器 (7)2.2.3 驱动显示电路 (8)2.3 温湿度测量的方法及分析 (9)三硬件电路的设计 (10)3.1 主控制电路和测温湿控制电路 (10)3.2 驱动显示电路 (12)四软件设计及分析 (13)4.1 SHT15传输时序和指令集]7[与测温模块 (13)4.1.1通讯复位时序 (13)4.1.2启动传输时序 (14)4.1.3 数据传输和指令集 (14)4.1.4湿度的测量时序 (15)4.1.5 输出转换为物理量 (15)4.1.6 SHT15的DC特性 (17)4.2 程序流程图 (19)4.3 程序的设计 (20)4.3.1 SHT15的初始化程序 (20)4.3.2 毕业设计.c是主函数，做了温度的算法 (26)4.3.3 AD转换子程序 (35)4.3.4 LED显示子程序 (36)4.3.5 软件在硬件上的调试分析 (45)结论 (46)参考文献 (47)致谢 (48)附录 (48)引言温度与湿度与人们的生活息息相关。

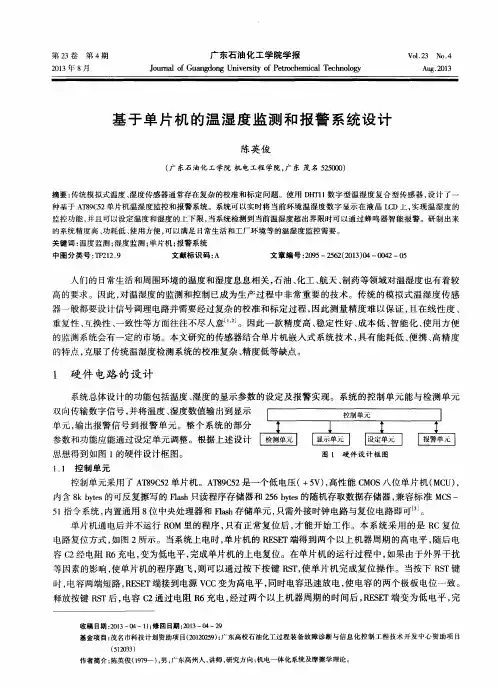

基于单片机的温湿度监测系统设计一、引言在现代生活和工业生产中，对环境温湿度的准确监测具有重要意义。

温湿度的变化可能会影响到产品质量、设备运行以及人们的生活舒适度。

因此，设计一个高效、准确且可靠的温湿度监测系统至关重要。

本设计基于单片机，旨在实现对环境温湿度的实时监测和数据处理。

二、系统总体设计方案（一）系统功能需求本系统需要实现以下功能：1、实时采集环境温湿度数据。

2、对采集到的数据进行处理和分析。

3、将温湿度数据显示在液晶显示屏上。

4、具备数据存储功能，以便后续查询和分析。

5、当温湿度超出设定范围时，能够发出报警信号。

（二）系统总体架构本系统主要由传感器模块、单片机控制模块、显示模块、存储模块和报警模块组成。

传感器模块负责采集温湿度数据，并将其转换为电信号传输给单片机。

单片机对接收的数据进行处理和分析，然后将结果发送给显示模块进行显示，同时将数据存储到存储模块中。

当温湿度超出设定范围时，单片机控制报警模块发出报警信号。

三、硬件设计（一）传感器选择选用 DHT11 数字温湿度传感器，它是一款含有已校准数字信号输出的温湿度复合传感器。

具有体积小、功耗低、响应速度快、性价比高等优点，能够满足本系统的设计要求。

（二）单片机控制模块选择 STC89C52 单片机作为控制核心。

它具有丰富的 I/O 口资源、较高的处理速度和稳定性，能够有效地处理和控制整个系统的运行。

（三）显示模块采用液晶显示屏 1602，它能够清晰地显示温湿度数据和相关信息。

（四）存储模块选用 EEPROM 芯片 AT24C02 作为存储模块，用于存储温湿度数据，方便后续查询和分析。

（五）报警模块使用蜂鸣器作为报警装置，当温湿度超出设定范围时，单片机控制蜂鸣器发出报警声音。

四、软件设计（一）主程序流程系统上电后，首先进行初始化操作，包括单片机内部资源的初始化、传感器的初始化、显示模块的初始化等。

然后，系统进入循环，不断读取传感器采集到的温湿度数据，并进行处理和分析。

摘要本次设计是采用MSC-51系列单片机中的AT89S51和DHT11构成的低成本的温湿度的检测控制系统。

单片机AT89S51是一款低消耗、高性能的CMOS8位单片机，由于它强大的功能和低价位，因此在很多领域都是用它。

DHT11温湿度传感器是一款含有已校准数字输出的温湿度复合传感器，传感器包括一个电阻式感湿原件和一个NTC测温元件，该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。

设计主要包括硬件电路的设计和系统软件的设计。

硬件电路主要包括单片机、温湿度传感器、显示模块、报警器以及控制设备等5部分。

其中由DHT11温湿度传感器及1602字符型液晶模块构成系统显示模块；测温湿度控制电路由温湿度传感器和预设温度值比较报警电路组成；用户根据需要预先输入预设值，当实际测量的温湿度不符合预设的温湿度标准时，发出报警信号（蜂鸣器蜂鸣），启动相应控制。

软件部分包括了主程序、显示子程序、测温湿度子程序。

关键词：AT89S51；DHT11；温湿度传感器AbstractMicrocontroller AT89S51 is a low consumption, high performance CMOS8 bit microcontroller.Because of its powerful features and low price, so it is used in many areas.DHT11 temperature and humidity sensor is a temperature and humidity combined sensor contains a calibrated digital output, the sensor consists of a resistor in the original sense of wet and a NTC temperature measurement devices.The product has many advantage,such as excellent quality, fast response, strong anti-jamming capability . This design is fromed by the AT89S51 in MSC-51 Series and DHT11 constitute which is a low-cost temperature and humidity measurement and control system. The design includes the design of hardware circuit design and system software.The hardware has Five modules.They are a microcontroller, temperature and humidity sensors, display module, alarm and control equipment. The 1602-character LCD module constitute the system display module.The temperature and humidity control circuit by the temperature and humidity sensors and preset temperature alarm circuit.According to the need of pre-enter the default value, when the actual measurement of the temperature humidity does not conform the preset temperature and humidity standards, send the alarm signal (buzzer will beep), and start the corresponding control.The software part includes the main program, the display routines, temperature and humidity subroutine.Key words：Temperature and humidity measurement；Temperature and humidity control；AT89S51 ；DHT11目录前言 (1)1.1本文研究的背景及意义 (1)1.2研究现状 (1)1.3本文研究的主要内容 (1)第2章设计任务分析及方案论证 (4)2.1设计过程及其工艺要求设计 (4)2.2设计总体方案及其论证 (4)2.3器件选定 (5)2.4AT89S51单片机 (11)2.5中断系统 (15)2.6复位电路 (16)2.7时钟电路 (17)2.8显示部分 (18)2.9本章小结 (26)第3章硬件设计 (27)3.1主控制电路和测温时控制电路 (27)3.2主要模块的电路 (28)3.3硬件实施控制 (33)3.4设备运行 (35)3.5控制设备： (36)3.6本章小结 (38)第4章软件设计 (39)4.1系统流程图 (39)4.2按键流程图 (41)4.3P ROTUES运行结果 (42)4.4本章小结 (43)结论 (44)参考文献 (45)附录 (47)前言1.1本文研究的背景及意义粮库已经被广泛的运用，是存储粮食的一个重要方式。

基于单片机的室内温湿度检测系统的设计
一、系统简介
本系统基于单片机，能够实时检测室内的温度和湿度，显示在
液晶屏幕上，并可通过串口输出到PC端进行进一步数据处理和存储。

该系统适用于家庭、办公室和实验室等场所的温湿度检测。

二、硬件设计
系统采用了DHT11数字温湿度传感器来实时检测室内温度和湿度，采用STC89C52单片机作为控制器，通过LCD1602液晶屏幕显示
温湿度信息，并通过串口与PC进行数据通信。

三、软件设计
1、采集数据
系统通过DHT11数字温湿度传感器采集室内的温度和湿度数据，通过单片机IO口与DHT11传感器进行通信。

采集到的数据通过计算
得到实际温湿度值，并通过串口发送给PC端进行进一步处理。

2、显示数据
系统将采集到的室内温湿度数据通过LCD1602液晶屏幕进行显示，可以实时观察室内温湿度值。

3、通信数据
系统可以通过串口与PC进行数据通信，将数据发送到PC端进
行存储和进一步数据处理。

四、系统优化
为了提高系统的稳定性和精度，需要进行优化，包括以下几点：
1、添加温湿度校准功能，校准传感器的测量误差。

2、添加系统自检功能，确保系统正常工作。

3、系统可以添加温湿度报警功能，当温湿度超过设定阈值时，系统会自动发送报警信息给PC端。

以上是基于单片机的室内温湿度检测系统的设计。

基于单片机的温湿度检测系统的设计一、引言温湿度是常见的环境参数，对于很多应用而言，如农业、生物、仓储等，温湿度的监测非常重要。

因此，设计并实现一个基于单片机的温湿度检测系统是非常有实际意义的。

本文将介绍该温湿度检测系统的设计方案，并详细阐述其硬件和软件实现。

二、系统设计方案1.硬件设计（1）传感器选择温湿度传感器的选择非常关键，常用的温湿度传感器包括DHT11、DHT22、SHT11等。

根据不同应用场景的精度和成本要求，选择相应的传感器。

（2）单片机选择单片机是整个系统的核心，需要选择性能稳定、易于编程的单片机。

常用的单片机有51系列、AVR系列等，也可以选择ARM系列的单片机。

（3）电路设计温湿度传感器与单片机的连接电路包括供电电路和数据通信电路。

供电电路通常采用稳压电源，并根据传感器的工作电压进行相应的电压转换。

数据通信电路使用串行通信方式。

2.软件设计（1）数据采集单片机通过串行通信方式从温湿度传感器读取温湿度数据。

根据传感器的通信协议，编写相应的代码实现数据采集功能。

（2）数据处理将采集到的温湿度数据进行处理，可以进行数据滤波、校准等操作，以提高数据的准确性和可靠性。

（3）结果显示设计一个LCD显示屏接口，将处理后的温湿度数据通过串行通信方式发送到LCD显示屏上显示出来。

三、系统实现及测试1.硬件实现按照上述设计方案，进行硬件电路的实现。

连接传感器和单片机，搭建稳定的供电电路，并确保电路连接无误。

2.软件实现根据设计方案，使用相应的开发工具编写单片机的代码。

包括数据采集、数据处理和结果显示等功能的实现。

3.系统测试将温湿度检测系统放置在不同的环境条件下，观察测试结果是否与真实值相符。

同时，进行长时间的测试，以验证系统的稳定性和可靠性。

四、系统优化优化系统的稳定性和功耗，可以采用以下方法：1.优化供电电路，减小电路噪声和干扰，提高电路的稳定性。

2.优化代码，减小程序的存储空间和运行时间，降低功耗。

理工类大学本科毕业设计论文基于单片机的温湿度控制系统目录摘要 (2)1、绪论 (2)1.1课题背景 (2)1.2立题的目的和意义 (2)1.3植被栽培技术 (2)温室环境的调节 (3)1.4本系统主要研究内容 (3)2 、系统总体分析与设计 (3)2.1系统功能及系统的组成和工作原理 (3)2.1.1.总体方案 (3)2.1.2. 实施措施 (3)2.1.3.硬件系统设计 (4)主机与主要部件的选择： (4)2.2温湿度采样与控制系统 (4)2.2.1.温湿度采样系统 (5)2.2.2.温湿度控制系统 (5)2.3键盘显示系统 (5)2.4报警系统 (7)2.5硬件电路设计 (7)2.5.1. 系统硬件配置 (7)2.5.2. 主要组件简介 (7)3 软件系统设计 (10)3.1系统初始化模块 (10)3.2键盘显示模块 (11)3.3采样转换模块 (11)3.4温湿度控制模块 (12)3.5报警模块 (13)4 硬件调试方案 (14)4.1硬件电路的调试 (14)4.2功能模块的调试方案 (15)结论 (15)致谢 (16)参考文献 (16)附录： (18)基于单片机的温湿度控制系统设计摘要本文利用8051单片机设计一个温室的温湿度控制系统，对给定的温湿度进行控制并实时显示，其中温湿度信号各有四路，系统采用一定的算法对信号处理以确定采取某种控制手段，在本系统中采用温度优先模式，循环处理。

关键字：89C51 8729键盘显示 LCD显示 ADC08091、绪论1.1 课题背景改革开放以来，人们对生活质量要求显著提高，对美丽的植被和花卉的需求量也急剧上升，这对以种植植被为生计的园林工人是一个机遇，同时也对传统的手工植被种植是一个挑战，而基于单片机的温湿度控制系统对解决这些问题有着非常重大的意义。

前种植植被一般都用温室栽培，为了充分的利用好温室栽培这一高效技术，就必需有一套科学的，先进的管理方法，用以对不同种类植被生长的各个时期所需的温度及湿度等进行实时的监控。

基于单片机的温湿度监测系统毕业设计一、引言在现代社会中，温湿度的监测在许多领域都具有重要意义，例如农业生产、仓储管理、工业制造以及室内环境控制等。

为了实现对温湿度的准确、实时监测，基于单片机的温湿度监测系统应运而生。

本毕业设计旨在设计并实现一种基于单片机的温湿度监测系统，以满足实际应用中的需求。

二、系统总体设计方案（一）系统功能需求分析本系统需要实现对环境温湿度的实时采集、数据处理、显示以及超限报警等功能。

能够在不同的环境中稳定工作，并具有较高的测量精度和可靠性。

（二）系统总体结构设计系统主要由单片机控制模块、温湿度传感器模块、显示模块、报警模块以及电源模块等组成。

单片机作为核心控制器，负责协调各个模块的工作，温湿度传感器用于采集环境温湿度数据，显示模块用于实时显示测量结果，报警模块在温湿度超限时发出警报，电源模块为整个系统提供稳定的电源。

三、硬件设计（一）单片机控制模块选择合适的单片机型号，如 STC89C52 单片机，其具有丰富的资源和良好的性价比。

单片机通过 I/O 口与其他模块进行通信和控制。

（二）温湿度传感器模块选用 DHT11 数字温湿度传感器，该传感器具有体积小、功耗低、测量精度高、响应速度快等优点。

通过单总线方式与单片机进行数据传输。

（三）显示模块采用液晶显示屏（LCD1602）作为显示设备，能够清晰地显示温湿度测量值。

通过并行接口与单片机连接。

（四）报警模块使用蜂鸣器和发光二极管作为报警装置，当温湿度超过设定的阈值时，蜂鸣器发声，发光二极管闪烁。

（五）电源模块设计稳定的电源电路，为整个系统提供 5V 直流电源。

可以采用电池供电或者通过电源适配器接入市电。

四、软件设计（一）系统主程序设计主程序主要负责系统的初始化、各模块的协调控制以及数据处理和显示。

首先对单片机进行初始化，包括设置 I/O 口状态、定时器和中断等。

然后循环读取温湿度传感器的数据，并进行处理和显示，判断是否超过阈值，若超过则启动报警。

《基于单片机的温湿度控制系统的研究与应用》篇一一、引言随着科技的不断进步，温湿度控制系统的应用越来越广泛，尤其在工业生产、环境监测、智能家居等领域中发挥着重要作用。

本文将重点研究基于单片机的温湿度控制系统的设计原理、技术特点以及实际应用，以期为相关领域的研究与应用提供参考。

二、温湿度控制系统的基本原理温湿度控制系统主要通过传感器实时监测环境中的温湿度，然后通过单片机进行数据处理与控制，实现对环境的精确控制。

该系统主要由传感器模块、单片机模块、执行器模块等部分组成。

1. 传感器模块：负责实时采集环境中的温湿度数据，为单片机的数据处理提供依据。

2. 单片机模块：作为系统的核心，负责接收传感器数据，根据预设的算法进行处理，然后输出控制信号。

3. 执行器模块：根据单片机的控制信号，执行相应的动作，如加热、制冷、通风等，以实现对环境温湿度的调节。

三、基于单片机的温湿度控制系统的设计基于单片机的温湿度控制系统设计主要包括硬件设计和软件设计两部分。

1. 硬件设计：主要包括单片机最小系统设计、传感器模块选择与连接、执行器模块的选择与控制等。

设计时需考虑系统的稳定性、可靠性以及成本等因素。

2. 软件设计：主要包括单片机程序的编写与调试。

程序需实现数据的实时采集、处理、存储以及控制信号的输出等功能。

同时，还需考虑系统的抗干扰能力、自恢复能力等。

四、技术特点及应用领域基于单片机的温湿度控制系统具有以下技术特点：1. 高精度：传感器可实时采集环境中的温湿度数据，单片机的数据处理能力强，可实现高精度的温湿度控制。

2. 可靠性高：系统采用单片机作为核心控制器，具有较高的稳定性和可靠性，可适应各种复杂的环境条件。

3. 灵活性强：系统可通过软件进行配置和调整，适应不同场合的温湿度控制需求。

基于单片机的温湿度控制系统在以下领域得到广泛应用：1. 工业生产：如化工、制药、食品等行业，需对生产环境的温湿度进行精确控制。

2. 环境监测：如农业大棚、仓库等场所，需对环境参数进行实时监测与控制。

基于STM32的温湿度监控系统设计温湿度的监测对于当前控制室内环境，改善室内环境起着重要的作用，为了提高室内用户的舒适度，一般都会对室内的温湿度进行监控，通过监测温湿度的变化情况来确定下一步的动作，例如在温室中严格监控室内温度，使得温室内的植物能到最合适的生存环境。

文章就基于STM32的温湿度监控系统设计问题进行了全面分析，通过其有效提高温度的时效性管理意义重大。

标签：STM32；温湿度；ucosII系统；监控系统设计此次的基于STM32的温湿度监控系统设计主要是32位的单片机为主控芯片，DHT11为温湿度监测装置，搭载的是ucosII操作系统，显示设备为主控ITL9438的彩屏，通过DHT11采集的信息对经过单片机的内部程序的处理，将其以数字的形式显示在彩屏上，并且同时根据单片机内部的温度设定值进行相应的动作，实现的室内温湿度的智能控制。

1 温湿度监控系统设计1.1 温湿度监控系统硬件设计系统主控芯片为STM32F103ZET6，除了必须的STM32单片机正常的驱动的电路之外，彩屏为使用的是已经做成模块的ITL9438彩屏，而采集模块则是使用的DHT11，如图所示为使用的DHT11的引脚图，可得知只要通过采集Dout 引脚的输出的电平变化，查看数据手册，根据DHT11的时序图写出相应的驱动程序，驱动DHT11温湿度传感器。

彩屏的程序可以直接使用的屏幕厂家写好的程序，移植到STM32上既可，而通过将Dout引脚上的高低电平变化，进行相应的数据处理可以将温湿度数据已数字的形式显现在彩屏上，通过内部的程序根据比较当前的温湿度值与设定的参数值进行比较，使得进行下一步的温湿度调节动作，通过向外部电路发送信号，例如温度高了，打开排风机降低室内的温度等措施优先对温度的控制，这与空调的原理类似，但是系统比空调电路简捷的多。

DHT11数字湿温度传感器采用单总线数据格式，单个数据引脚端口完成输入输出双向传输。

其数据包由5Byte（40Bit）组成。

摘要随着大棚技术的普及，温室大棚数量不断增多,对于蔬菜大棚来说,最重要的一个管理因素是温湿度控制。

温湿度太低，蔬菜就会被冻死或则停止生长，所以要将温湿度始终控制在适合蔬菜生长的范围内。

传统的温度控制是在温室大棚内部悬挂温度计，工人依据读取的温度值来调节大棚内的温度。

如果仅靠人工控制既耗人力,又容易发生差错.现在，随着农业产业规模的提高，对于数量较多的大棚，传统的温度控制措施就显现出很大的局性。

为此，在现代化的蔬菜大棚管理中通常有温湿度自动控制系统,以控制蔬菜大棚温度，适应生产需要。

本论文主要阐述了基于AT89C51单片机的温室大棚温湿度控制系统设计原理，主要电路设计及软件设计等.该系统采用AT89C51单片机作为控制器，SHT11作为温湿度数据采集系统，可对执行机构发出指令实现大棚温湿度参数调节，根据实际需求设计了单片机硬件系统，该系统能够实现数据采集,数据处理,数值显示，键盘扫描等功能功能。

同时介绍了温湿度传感器，单片机接口，及其应用软件的设计，该基于单片机和SHT11温湿度传感器的大棚温湿度控制系统，该系统性能可靠，结构简单,能实现对温室内温湿度的自动调节。

关键词:AT89C51;SHT11；大棚；温湿度；控制系统；传感器；单片机AbstractWith the popularization of trellis technology, greenhouse trellis an ever-growing number，for vegetable shed speaking, one of the most important management factor is the temperature and humidity control. Temperature is too low，the vegetables will freeze to death or stop growing，so will always control temperature and humidity in a suitable vegetable growth range。

计算机控制设计课程设计报告班级B电气092姓名陈文雄学号**********课程设计题目：基于单片机的花房温湿度控制系统设计花卉的生长要在一定的环境中进行，其在生长过程中受到环境中很多因素的影响，其中对花卉生长影响最大的是环境中的温度和湿度。

环境中昼夜温度和湿度变化很大，不利于花卉的生长。

因此必须对环境的温度和湿度进行监测和控制，使其适合花卉的生长。

本课程设计就是要求利用基于单片机来设计一个参数精度高，控制操作方便的花房温湿度控制系统。

以前种植植被一般都用温室栽培，为了充分的利用好温室栽培这一高效技术，就必需有一套科学的，先进的管理方法，用以对不同种类植被生长的各个时期所需的温度及湿度等进行实时的监控。

温湿度控制对于单片机的应用具有一定的实际意义，它代表了一类自动控制的方法。

而且其应用十分广泛。

技术参数和设计任务：1、显示部分的第1到4位显示出温度值，分辨率为0.01度，2位小数，第5、6位显示出湿度值，分辨率为1%H；2、设置湿度报警值，按1度增加，测量湿度到了设定值后，湿度指示LED灯关掉，高于设定湿度5度时报警LED灯打开，断电后能保存温度设定值；3、温度低于设定值时，输出加热控制信号；湿度大于设定值时，输出降湿控制信号；4、利用89C51单片机实现对温度和湿度的控制，以实现温湿度的采集和控制；5、完成SHT11温湿度传感器模块电路的设计；6、完成温湿度调节系统主要控制电路的设计；7、完成LED数码管显示模块电路的设计；8、完成声光报警模块电路的设计；9、完成按键模块电路的设计。

一、系统概述1、系统原理介绍该系统利用STC89C51单片机的软、硬件资源，辅以相应的测量电路和SHT11数字式集成温湿度传感器等智能仪器，能实现多任务、多通道的检测和输出。

它具有测量范围广、测量精度高等特点。

温湿度控制系统上电工作后，用户首先通过键盘输入温度及湿度的初值，单片机系统将用户设置的初值保存在X25045芯片中。

\基于单片机的温湿度控制系统一、研究背景温度、湿度和人类的生产、生活有着密切的关系，同时也是工业生产中最常见最基本的工艺参数，例如机械、电子、石油、化工等各类工业中广泛需要对温度湿度的检测与控制。

并且随着人们生活水平的提高,人们对自己的生存环境越来越关注.而空气中温湿度的变化与人体的舒适度和情绪都有直接的影响，所以对温度湿度的检测及控制就非常有必要了.随着科技的飞速发展和普及,高性能设备越来越多，各行各业对温湿度的要求也越来越高。

传统的温湿度检测模式是以人为基础，依靠人工轮流值班,人工巡回查看等方式来测量和记录环境状况信息。

在这种模式下，不仅效率低不利于人才资源的充分利用，而且缺乏科学性，许多重大事故都是由人为因素造成的，人工维护缺乏完整的管理系统。

而问世监控系统就可以解决这样人才资源浪费，管理不及时的问题,这是由于它的智能化设计所决定的。

故本次设计对于类似项目还具有普遍意义。

二、国内外研究现状（1）温度传感器智能温度传感器(亦称数字温度传感器）在20世纪90年代中期问世。

它是微电子技术、计算机技术和自动测试技术（ATE_)的结晶。

目前，国际上已开发出多种智能温度传感器系列产品.智能温度传感器内部包含温度传感器、A/D转换器、信号处理器、存储器（或寄存器）和接口电路。

有的产品还带多路选择器、中央控制器（CPU)、随机存取存储器（RAM）和只读存储器（ROM）。

智能温度传感器能输出温度数据及相关的温度控制量，适配各种微控制器（MCU），并且可通过软件来实现测试功能,温度计也越来越智能化。

（2）湿度传感器湿度传感器产品及湿度测量属于90年代兴起的行业.湿度传感器主要分为电阻式和电容式两种，产品的基本形式都是在基片上涂覆感湿材料形成感湿膜。

空气中的水蒸汽吸附在感湿材料上后，元件的阻抗、介质常数发生很大的变化,从而制成湿敏元件。

近年来,国内外在湿度传感器研发领域取得了较大的发展。

湿敏传感器正从简单的湿敏元件向集成化、智能化、多参数检测的方向迅速发展。

第一章引言1.1 课题背景在现代工业现场, 随着科技的进步和自动化发展, 温、湿度监测系统在某些行业中要求越来越高, 特别是在大中型仓库管理系统中, 由于温湿度过高或过低引起的仓库储藏物本身的水分过高或连续的高湿天气将导致储藏物新陈代谢加快而放出热量, 放热引起的温升又是代谢进一步加剧以至发霉变质, 因此仓库必须重视对空气温湿度精确的而又方便的实时监测, 长期以来, 由于受经济条件限制, 我国仓库环境较差, 而且管理落后。

仓库管理的重点之一就是要合理布置测温点, 经常检查温度变化, 以便及时发现储藏物发热点, 减少损失。

然而, 堆积物的热传递又是那样的缓慢, 使人感知极差, 需要管理人员经常进入闷热、呛人的仓库内观察温、湿度, 不断进行翻仓、加湿、通风和降温设备来控制温湿度, 这样不但控制精度低、实时性差, 而且操作人员的劳动强度大。

这种繁重的体力劳动, 不仅对人体有极大的伤害, 而且不科学、不及时。

所以, 仓库储藏物虫蛀、霉变的情况时有发生。

我国的储藏物现均集中存放在地方或国家的仓库中。

按照国家储藏物保护法, 必须定期抽样检查粮食的温、湿度, 以确保储藏质量。

这就迫切需要温湿度监控系统来控制仓库。

本课题即以上述问题为出发点, 设计仓库温、湿度监控系统, 该系统不仅能采集仓库内的温、湿度值, 而且能够迅速做出相应的处理, 并将数据及处理结果显示给用户, 并储存数据以方便以后的对比研究。

1.2 仓库温、湿度控制技术的国内外研究状况近年来, 由于超大规模集成电路技术、网络通信技术和计算机技术的发展, 是监控系统在工农业生产等领域得到广泛引用, 因此, 仓库温、湿度监控技术的研究在软、硬件等方面都得到了一定的发展。

1.2.1 硬件技术早期仓库温湿度检测主要采用温度计量算法, 它是将温度计放入特定的插杆中, 根据经验插入仓库的多个测温点, 工作人员定期拔出读数, 决定采取相应的措施。

这种方法由于温度计精度、人工读数的人为因素等原因, 温度检测不仅速度慢而且精度低, 抽样不彻底, 局部粮食温度过高不易被及时发现, 局部粮食发霉变质引起大面积坏掉的情况时有发生。
