ss9型电力机车脉流牵引电动机的工作原理
9型电力机车采用了三相交流脉流牵引电动机,它属于无刷电动机的一种。
三相脉流牵引电动机由电枢和电机夫组成。
电枢由三组绕组组成,每个绕组由很多细线组成,绕组内有向磁导体。
电机夫采用永磁铁作为定子,磁极由许多铁质磁体组成偶极磁场。
在运转时,牵引变流器将直流电源输入经过整流后变成脉流的三相电流,将三相脉流电流分别输入电枢三组绕组。
由于电枢内有磁导体,会产生磁场。
与电机定子内的永磁铁产生的磁场相互作用,电枢产生转力。
通过改变三相脉流电流的相序,可以实现电枢的顺时钟或逆时针转动,从而实现电机的运转。
通过控制脉流电流的频率和幅度,可以调节电机的转速和转矩,实现机车的起动、加速、推拖作业。
9型电力机车采用脉流牵引电动机,相对直流电动机具有控制灵活性好等优点。

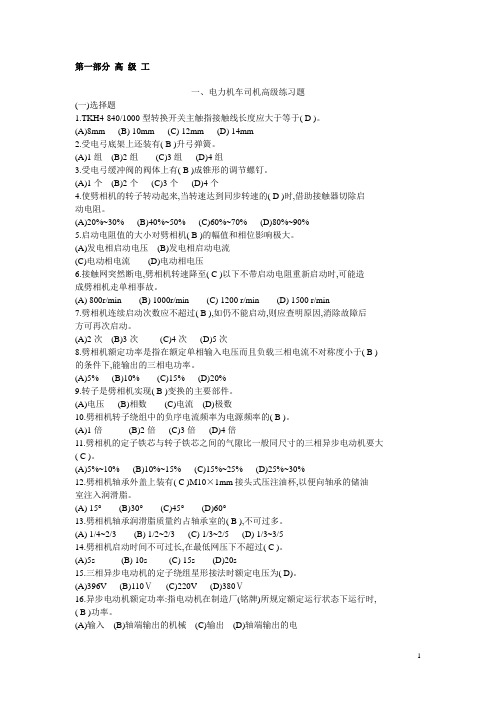

第一部分高级工一、电力机车司机高级练习题(一)选择题H4-840/1000型转换开关主触指接触线长度应大于等于( D )。
(A)8mm (B) 10mm (C) 12mm (D) 14mm2.受电弓底架上还装有( B )升弓弹簧。
(A)1组(B)2组(C)3组(D)4组3.受电弓缓冲阀的阀体上有( B )成锥形的调节螺钉。
(A)1个(B)2个(C)3个(D)4个4.使劈相机的转子转动起来,当转速达到同步转速的( D )时,借助接触器切除启动电阻。
(A)20%~30% (B)40%~50% (C)60%~70% (D)80%~90%5.启动电阻值的大小对劈相机( B )的幅值和相位影响极大。
(A)发电相启动电压(B)发电相启动电流(C)电动相电流(D)电动相电压6.接触网突然断电,劈相机转速降至( C )以下不带启动电阻重新启动时,可能造成劈相机走单相事故。
(A) 800r/min (B) 1000r/min (C) 1200 r/min (D) 1500 r/min7.劈相机连续启动次数应不超过( B ),如仍不能启动,则应查明原因,消除故障后方可再次启动。
(A)2次(B)3次(C)4次(D)5次8.劈相机额定功率是指在额定单相输入电压而且负载三相电流不对称度小于( B ) 的条件下,能输出的三相电功率。
(A)5% (B)10% (C)15% (D)20%9.转子是劈相机实现( B )变换的主要部件。
(A)电压(B)相数(C)电流(D)极数10.劈相机转子绕组中的负序电流频率为电源频率的( B )。
(A)1倍(B)2倍(C)3倍(D)4倍11.劈相机的定子铁芯与转子铁芯之间的气隙比一般同尺寸的三相异步电动机要大( C )。
(A)5%~10% (B)10%~15% (C)15%~25% (D)25%~30%12.劈相机轴承外盖上装有( C )M10×1mm接头式压注油杯,以便向轴承的储油室注入润滑脂。
电工高级工考试填空1. 四象限脉冲逆变器把中间回路直流电压变成幅值和____________可调的三相交流电压，供给异步牵引电机。
频率 [填空题]2. 由热效应而引起的触头熔接，称为触头的____________。
熔焊 [填空题]3. 电压型变流器的驱动一般采用的方式：“四象限变流器＋____________电路＋电压型逆变器＋异步牵引电动机”。
中间直流 [填空题]4. 直流电机换向极又称为附加极，装在两个____________极之间，用来改善直流电机的换向。
主 [填空题]5. 接触器触头按用途可以分为主触头和____________触头。
辅助 [填空题]6. 三相异步电机定子三相绕组的结构是____________的。
对称 [填空题]7. 韶山系列电力机车大都采用旋转____________机向辅助电机供电。
劈相 [填空题]8. SS3型电力机车为了减少整流电流的脉动，在牵引电动机的回路中串接了____________器。
平波电抗 [填空题]9. 场效应管的漏极电流则受栅-源电压直接控制，是一种____________控制器件。
电压 [填空题]10. 异步电动机做空载试验时，应测量绕组是否过热或发热不均匀，并要检查轴承____________是否正常。
温升 [填空题]11. 由一个线圈中的电流发生变化而在另一线圈中产生的电磁感应叫____________现象。
互感 [填空题]12. 触头处在闭合位置能承受短路电流所产生的电动力而不致损坏的能力，称为触头的____________性。
电稳定 [填空题]13. 含有电阻、电感和电容的无源两端网络发生串联谐振时，整个电路呈纯____________性。
电阻 [填空题]14. 磁场削弱调速就是通过调节流过牵引电动机的____________电流，从而改变牵引电动机主极磁通的方法进行调速。
励磁 [填空题]15. CZ5系列直流电磁式接触器主触头的开距、超程，可通过调节胶木底板上的____________来达到。
ZD115型牵引电机机车 311-4黄平一、定子机座作用：是安装电机所有零部件的外壳，又是联系各磁极的导磁磁轭。
结构：主要导磁部分为钢板叠片组成，由前后压片圈通过拉杆和筋杆板焊接紧固成一体。
材质：硅钢片，铸钢。
绝缘情况：机座槽中先放一层0.25mm厚NHN复合箔及一层0.9mm厚的H级聚砜毡作为槽绝缘，嵌完线圈后用不锈钢槽楔加以固定。
主磁极主极铁芯作用：是主极线圈安装的基础，且对主极磁场起增磁导磁作用。
结构：用0.1mm的钢板或硅钢片叠成。
材质：用0.1mm的硅钢片加双面涂以绝缘漆。
绝缘：主极铁芯槽中先放一层0.25mm厚NHN复合箔及一层0.9mm厚的H级聚砜毡作为槽绝缘，嵌完线圈后用不锈钢槽楔加以固定。
主极线圈作用：产生主磁场。
结构：平绕结构。
材质：主极线圈由6.3m m×33.5mm的TMR铜母线。
绝缘：用0.25mm厚的NHN复合箔作匝间绝缘；线圈对地绝缘是用0.05厚的聚酰亚胺薄膜半叠包2次；0.14mm厚的粉云母玻璃丝带半叠包3次；外包绝缘为0.2mm厚的无碱玻璃丝带半叠包1次。
换向极换向极铁芯作用：为了改善脉流牵引电动机的换向性能。
结构：由0.5mm厚的冷扎电工钢片W470-50冲制。
材质：0.5mm厚的冷扎电工钢片W470-50。
绝缘，硅钢片的外表涂以绝缘漆。
换向极绕组作用：产生换向极磁场。
结构：扁尧结构。
材质：用7.1mm×28mm的TMR铜母线。
绝缘：用0.2mm厚的二苯醚坯布每匝间垫2层；用0.05mm厚的聚酰亚胺薄膜半叠包2次，0.14mm厚的云母玻璃丝带半叠包3次；外包0.2mm厚的无碱玻璃丝带半叠包1次；线圈与铁芯套装后，空隙用聚砜毡填满。
补偿绕组作用：用来消除电枢反应对主极气隙磁场所产生的畸变。
结构：嵌放在主极极靴部分的补偿槽内与电枢绕组串联，并与导线并联绕制而成。
材质：两根5mmx12.5mm的HF鞋膜导线并联绕制而成。
绝缘：3层0.2mm厚的NHN复合箔槽口绝缘用Nomex纸模压成型用0.14mm厚的粉云母带半叠包3次，0.2mm厚的无碱玻璃丝带布半叠包1次。
串励脉流牵引电动机的工作原理
嘿，朋友！你知道串励脉流牵引电动机是咋工作的不？这玩意儿可神奇啦！就像一个小大力士在拼命干活儿！
想象一下啊，电流就像是它的能量饮料，咕噜咕噜灌进去。
这个串励脉流牵引电动机啊，它的励磁绕组和电枢绕组是串联的哟！这意味着什么呢？就好比两个人手牵手一起使劲儿！当电流通过的时候，哇塞，那力量可就出来啦！比如说你见过那种拉着重重货物前进的火车吧？这电动机就像是火车头的动力源，使劲儿地拉着往前跑呢！
你说它累不累？那肯定累呀，可它就是不放弃呀！它不断地把电能转化为机械能，驱动着各种设备运转。
你想想看，要是没有它，我们好多东西都没法用啦，那多糟糕啊！
在工厂里，它驱动着各种大型机器，“嗡嗡嗡”地响个不停，就像在说：“我能行，我能行！”；在交通工具上，它让车子跑得飞快，好像在喊：“冲啊，冲啊！” 它真的太重要啦，难道不是吗？
你瞧，我们的生活中有这么多地方都需要它呀！它就像是一个默默奉献
的英雄，虽然我们可能平时不太注意它，但是一旦没有它，那可就麻烦大啦！所以呀，我们真得好好感谢这个串励脉流牵引电动机呢！它让我们的生活变得更加便捷和高效呀！怎么样，是不是对它刮目相看啦？是不是觉得它超级厉害呀！总之，串励脉流牵引电动机就是这么牛，就是这么不可或缺！。
填空题A字头AN字头·按绕组的结构形式分，主变压器绕组有同心式和【交叠】式两种。
·按绕组的结构形式来分，三相异步电动机三相单层绕组可分为（链）式绕组、交叉式绕组和同心式绕组。
B字头·避雷器一般分为管型避雷器和（阀）型避雷器。
·避雷器是一种限制过电压的保护装置，通常由火花间隙和（非线性电阻）组成。
·避雷器的过电压越(高)，火花间隙击穿越快，从而限制了加于被保护物上的过电压。
·变压器的空载实验是将变压器的副边绕组处于（开路）状态，让原边绕组电压达到额定值。
·变压器的基本结构部件是（铁芯和绕组）。
·变压器的铁芯都采用（电工钢片）叠装而成。
C字头·测量直流牵引电机的主极绕组、换向器绕组和补偿绕组的冷态绕组，采用电压表、电流表在被测绕组（出线端）进行测量。
·采用再生制动的电力机车，整流电路必须选择（全）控桥。
CH字头·触头处于断开位置时，动静触头之间的最小距离称为触头的（开距）。
·触头的（超程）指触头对完全闭合后，如果将静触头移开，动触头在触头弹簧的作用下继续前移的距离。
·触头的磨损包括机械磨损、化学磨损和（电磨损）。
·触头按工作情况可分为（有载）开闭和无载开闭两种。
·拆卸TSG3-630/25型单臂受电弓滑板及滑板支架时，采取（加压）方法由轴承体中压出滚动轴承。
D字头·大、中型容量的异步电动机三相绕组一般采用（星）形接法。
·电磁传动装置是一种通过电磁铁把（电磁能）变成机械能来驱使电器触头动作的机构。
·电器的（传动装置）是指用来驱使电器运动部分(触头、接点)按规定进行动作的执行机构。
·电器温度升高后，其本身温度与周围环境温度之差，称为（温差）。
·电器绝缘的耐潮性试验是通过湿热箱用人工法模拟（自然气候条件）来考核电器产品的耐潮性能。
