箱涵、管涵施工方案

圆管涵、箱涵施工方案（优秀范文5篇）第一篇：圆管涵、箱涵施工方案宁启高速公路至海防公路连接线工程B标圆管涵、箱涵施工方案一、圆管涵施工1．基础施工基坑开挖首先根据施工控制点进行施工放样测量。

基坑按照设计要求采用人工配合机械进行开挖，开挖到设计高程经后，进行基底处理，经监理工程师检查签证后，立模浇筑基础混凝土。

立模尺寸要准确，模板支撑牢固。

浇筑混凝土之前对模板的尺寸、位置等进行复核、校正，确认误差在允许范围之内，方能浇筑混凝土。

砼施工时严格按设计标号，试验选用配合比进行配料。

2．管节安装圆管涵基底混凝土经监理工程师检查签证后，即可进行管节安装。

购买专业厂家的预制管节，管节安装采用汽车吊至基座上就位。

管节接缝严格按设计要求，一般采用柔性接头，根据图纸要求，在两管节接缝处采用沥青麻丝填堵塞，外卷d=20㎜热沥青油毛毡填缝，外包四层沥青浸渍麻布，粗钢丝绑扎，使其稳固、耐久和不漏水。

沉降缝位置按照施工图纸设置。

3.洞口施工管节安装完毕，经检查合格后，即行组织洞口施工，洞口进出口型式为八字墙式。

施工时严格按设计文件和施工技术规范进行，确保涵洞的质量。

二、箱涵施工1．基础开挖箱涵基础采用机械、人工配合挖至设计标高，并检查地质情况是否满足设计要求，如基底土质出现异常情况立即与监理、业主联系，确定施工措施。

2．基础混凝土施工基底处理完毕以后，开始立模浇筑混凝土，立模尺寸要准确，模板支撑牢固，浇筑混凝土之前要对模板进行复核校正。

基础混凝土施工时采用砼搅拌楼集中供料，罐车运至现场，插入式振捣棒振捣。

砼施工时按配合比进行配料。

3．钢筋制作钢筋使用前必须检查合格证，并抽样检验，严禁使用不合格钢材。

钢筋应除锈去污调直。

钢筋采用现场绑扎，绑扎时混凝土保护层厚度，钢筋净距离及钢筋位置均安防准确、牢固。

钢筋绑扎完毕后，立模之前必须进行检查，发现问题及时纠正，并填写质量检查表，请监理工程师检查签证。

4.模板工程砼外露面采用大块定制钢模或胶合板，以减少拼缝，确保砼施工外观质量，模板安装完毕后要对其平面位置，顶部标高，节点联系和横向稳定性进行检查，经监理工程师许可签证后，方可浇筑混凝土。

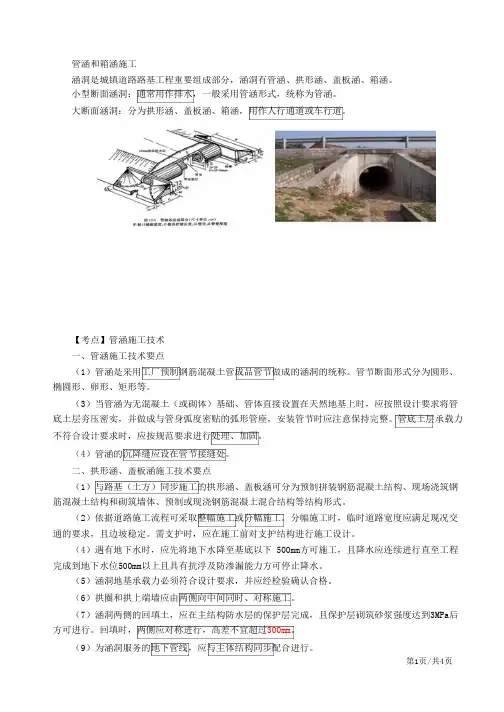

管涵和箱涵施工涵洞是城镇道路路基工程重要组成部分，涵洞有管涵、拱形涵、盖板涵、箱涵。

小型断面涵洞：通常用作排水，一般采用管涵形式，统称为管涵。

大断面涵洞：分为拱形涵、盖板涵、箱涵，用作人行通道或车行道。

【考点】管涵施工技术一、管涵施工技术要点（1）管涵是采用工厂预制钢筋混凝土管成品管节做成的涵洞的统称。

管节断面形式分为圆形、椭圆形、卵形、矩形等。

（3）当管涵为无混凝土（或砌体）基础、管体直接设置在天然地基上时，应按照设计要求将管底土层夯压密实，并做成与管身弧度密贴的弧形管座，安装管节时应注意保持完整。

管底土层承载力不符合设计要求时，应按规范要求进行处理、加固。

（4）管涵的沉降缝应设在管节接缝处。

二、拱形涵、盖板涵施工技术要点（1）与路基（土方）同步施工的拱形涵、盖板涵可分为预制拼装钢筋混凝土结构、现场浇筑钢筋混凝土结构和砌筑墙体、预制或现浇钢筋混凝土混合结构等结构形式。

（2）依据道路施工流程可采取整幅施工或分幅施工。

分幅施工时，临时道路宽度应满足现况交通的要求，且边坡稳定。

需支护时，应在施工前对支护结构进行施工设计。

（4）遇有地下水时，应先将地下水降至基底以下 500mm方可施工，且降水应连续进行直至工程完成到地下水位500mm以上且具有抗浮及防渗漏能力方可停止降水。

（5）涵洞地基承载力必须符合设计要求，并应经检验确认合格。

（6）拱圈和拱上端墙应由两侧向中间同时、对称施工。

（7）涵洞两侧的回填土，应在主结构防水层的保护层完成，且保护层砌筑砂浆强度达到3MPa后方可进行。

回填时，两侧应对称进行，高差不宜超过300mm。

（9）为涵洞服务的地下管线，应与主体结构同步配合进行。

第1页/共4页。

钢筋混凝土箱涵管涵工程施工工艺施工顺序：土方开挖→C35钢筋混凝土整板函基→C35钢筋混凝土台身、台帽→C35钢筋混凝土板→身后采用石屑回填→台板顶用小型碎石（粒径不大于10cm）回填至路基底→涵洞两侧毛石挡土墙和毛石砌筑护坡。

钢筋在现场统一制作,现场绑扎；混凝土由搅拌站搅拌，用混凝土罐车运送到施工现场。

（一）土方工程施工工艺1、采用挖掘机开挖两边坡按1：0。

5取值，基础开挖底宽为涵洞混凝土基础宽度两边各加0。

5m施工作业空间，既底宽为8.44m。

上口开挖线宽可根据现场地形进行计算。

2、基础开挖到离基底约有5～10cm时，则采用人工修整。

确保不扰动基底地质层。

人工修整完后，对基底轴线、高程、平面尺寸进行自检，然后报驻地办验收，并对基底进行承载力试验，根据涵洞施工图要求该涵洞的地基基本承载力要达到｛σ｝≥200Kpa，若基底承载力小于设计基底承载力，则上报监理给予处理.3、具体土方施工工艺见本章→第二节→土方开挖和回填施工方案沟槽部分。

(二）基础施工方法1、测量:基底验槽合格后，测量人员用全站仪放样出涵洞中心轴线、边线，并安装基础模板。

2、立模：基础模板采用木胶板，一次成形，每节立模长度为3m.基础模板宽7.44m，厚1。

0m。

为了防止模板受到混凝土内应力的影响而变形,保证涵洞基础的线形与美观，在模板纵向每50cm加竖向肋骨一根，横向因为高度只有一米，所以就在上中下各加一条横向肋骨。

两侧模板采用对拉螺栓对拉，并用顶托支撑.模板内涂刷脱模剂并安装严密,严禁使用废机油。

3、沉降缝：涵洞每6m设置沉降缝1道，按设计位置设置，做到两端竖直、平整，上下贯通，沉降缝的填塞符合设计及规范要求。

4、混凝土浇筑：基础采用C30混凝土现浇而成。

当混凝土到现场时，检查其坍落度、均匀性等指标，合格后方可使用。

砼振捣采用插入式振捣器，砼振捣应充分密实为止。

密实的标志是混凝土停止下沉，不再冒出气泡,表面呈现平坦、泛浆现象为止。

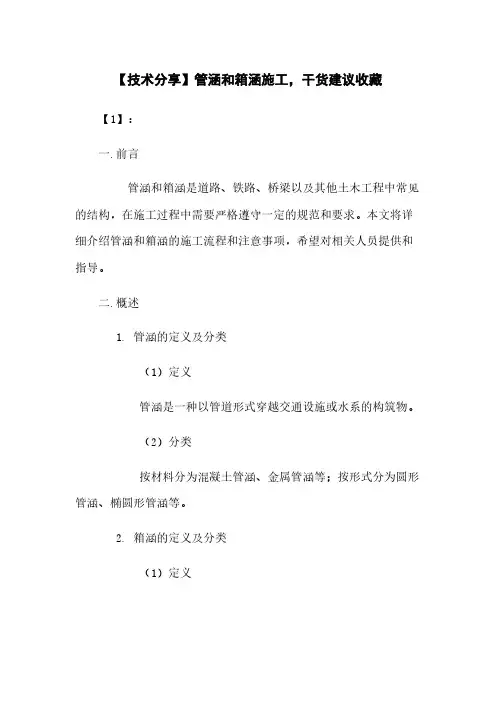

【技术分享】管涵和箱涵施工，干货建议收藏【1】：一.前言管涵和箱涵是道路、铁路、桥梁以及其他土木工程中常见的结构，在施工过程中需要严格遵守一定的规范和要求。

本文将详细介绍管涵和箱涵的施工流程和注意事项，希望对相关人员提供和指导。

二.概述1. 管涵的定义及分类（1）定义管涵是一种以管道形式穿越交通设施或水系的构筑物。

（2）分类按材料分为混凝土管涵、金属管涵等；按形式分为圆形管涵、椭圆形管涵等。

2. 箱涵的定义及分类（1）定义箱涵是一种较大的横断面沉井式掏孔结构，可以用于底部、边坡等场地条件较差的地方。

（2）分类按形状分为矩形箱涵、梯形箱涵等。

三.管涵施工流程1. 前期准备工作（1）确定施工方案和设计图纸（2）准备施工所需的材料和设备2. 基础处理（1）开挖基坑（2）进行基础处理（如加固和排水）3. 管道安装（1）测量和布线（2）安装管道并进行连接4. 封顶和支撑（1）安装顶板（2）设置支撑结构5. 管涵的验收和保养（1）进行验收工作（2）进行定期保养和维修四.箱涵施工流程1. 前期准备工作（1）确定施工方案和设计图纸（2）准备施工所需的材料和设备 2. 开挖基坑（1）确定开挖范围和施工过程（2）进行土方开挖和排水处理 3. 箱涵的组装和安装（1）组装箱体（2）进行箱涵的安装和固定4. 封顶和边坡处理（1）安装顶板（2）进行边坡处理5. 箱涵的验收和保养（1）进行验收工作（2）进行定期保养和维修五.法律名词及注释1. 法律名词1：XXX注释：XXX是指……2. 法律名词2：XXX注释：XXX是指……六.附件本文档涉及附件，请参见附件部分。

【2】：一.前言管涵和箱涵施工是土木工程中常见的施工过程，涉及的技术和规范要求十分繁杂。

为了相关人员更好地进行管涵和箱涵的施工，本文将详细分享干货建议和实用经验，以便大家能更加轻松地完成工作。

二.技术分享-管涵施工1. 管涵的定义和用途管涵是一种以管道形式穿越交通设施或水系的工程结构。

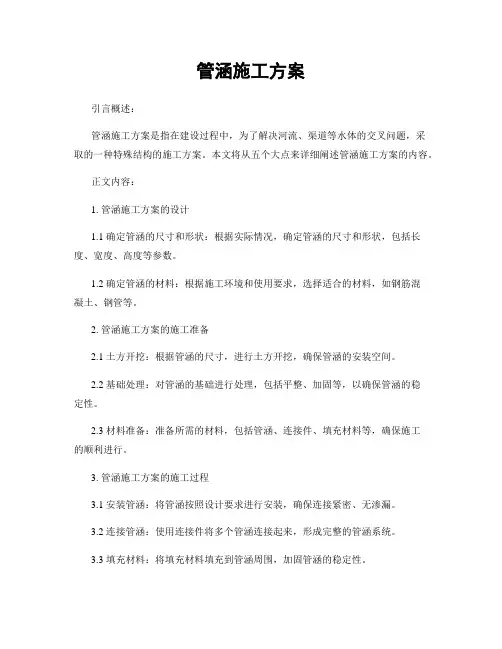

管涵施工方案引言概述：管涵施工方案是指在建设过程中，为了解决河流、渠道等水体的交叉问题，采取的一种特殊结构的施工方案。

本文将从五个大点来详细阐述管涵施工方案的内容。

正文内容：1. 管涵施工方案的设计1.1 确定管涵的尺寸和形状：根据实际情况，确定管涵的尺寸和形状，包括长度、宽度、高度等参数。

1.2 确定管涵的材料：根据施工环境和使用要求，选择适合的材料，如钢筋混凝土、钢管等。

2. 管涵施工方案的施工准备2.1 土方开挖：根据管涵的尺寸，进行土方开挖，确保管涵的安装空间。

2.2 基础处理：对管涵的基础进行处理，包括平整、加固等，以确保管涵的稳定性。

2.3 材料准备：准备所需的材料，包括管涵、连接件、填充材料等，确保施工的顺利进行。

3. 管涵施工方案的施工过程3.1 安装管涵：将管涵按照设计要求进行安装，确保连接紧密、无渗漏。

3.2 连接管涵：使用连接件将多个管涵连接起来，形成完整的管涵系统。

3.3 填充材料：将填充材料填充到管涵周围，加固管涵的稳定性。

3.4 测试与检验：对管涵进行测试与检验，确保其质量符合要求。

3.5 管涵保护：对已安装的管涵进行保护，避免外界因素对其造成破坏。

4. 管涵施工方案的质量控制4.1 施工过程监控：对施工过程进行监控，确保每个环节按照设计要求进行。

4.2 施工质量检查：对施工质量进行检查，包括尺寸、材料、连接等方面。

4.3 施工记录与整理：记录施工过程中的关键数据，整理施工文件，以备后续参考。

5. 管涵施工方案的安全保障5.1 安全措施：制定安全措施，确保施工人员的安全，包括佩戴安全帽、使用安全绳等。

5.2 事故应急预案：制定事故应急预案，应对突发情况，减少事故损失。

5.3 安全培训与教育：对施工人员进行安全培训与教育，提高他们的安全意识与技能。

总结：综上所述，管涵施工方案的设计、施工准备、施工过程、质量控制和安全保障是管涵施工的关键要点。

只有在这些方面都做好的情况下，才能确保管涵的质量和安全。

管涵施工方案一、编制依据《公路桥涵施工技术规范》(JTJ 041-2000)《公路工程质量检验评定标准》(JTGF80/1-2004)二、适用范围适用于公路工程管涵施工。

三、交底内容1、施工准备(1)审核施工图纸，熟悉规范和技术标准，调查施工现场，根据实际情况和总体进度安排制定相应的施工方案。

(2)对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

(3) 测量放样，定出涵洞的轴线及施工所需的高程。

(4)平整场地、清理现场、清除障碍物并做好防排水准备。

(5)如箱涵所在位置存有地基加固，应先完成地基加固，并检验合格后再进行涵洞施工。

2、工艺流程管涵施工工艺流程如图3-1所示3、施工工艺(1)基础施工①基坑开挖开挖前先进行施工放样确定基础的准确位置撒上白灰线，开挖中用水准仪配合机械以便控制基底高程。

涵洞基坑开挖以机械开挖为主，人工配合清理的方法。

基坑开挖过程中，机械开挖至离基底有20cm时，则采用人工清底，以免扰动基底土层降低承载力。

为保证涵洞基础模板有足够的支立空间和基坑排水，基坑开挖每侧按设计尺寸各留50cm。

在基坑的四周挖30cm深的排水沟使基坑内的水集到集水井内，每个基坑内设置两个50cm深的集水井，每个集水井内放置水泵把水排出基坑。

基坑开挖达到设计标高后，仔细核对基底地质，进行地基承载力试验，合格后铺垫10cm的砂浆垫层。

图3-1 管涵施工工艺流程图②基础浇筑在涵身基坑内支立模板、模板为组合钢模板。

模板的加固必须牢靠，保证在混凝土浇筑过程中无变形、不跑模、不漏浆，检查合格后进行砼浇筑。

基础按施工图纸设置沉降缝，沉降缝按设计要求用防水材料隔开。

基础混凝土采用输送泵泵送入模。

混凝土浇筑施工在涵长方向宜连续进行。

当涵身较长不能一次连续完成时，可沿长度方向分段进行浇筑。

施工缝应设在沉降缝处。

圆管涵须在基础上设管座，矩形涵可不设管座。

(2)涵管预制管涵的涵管由预制场预制，再运至现场安装。

以1m 为一节进行预制。

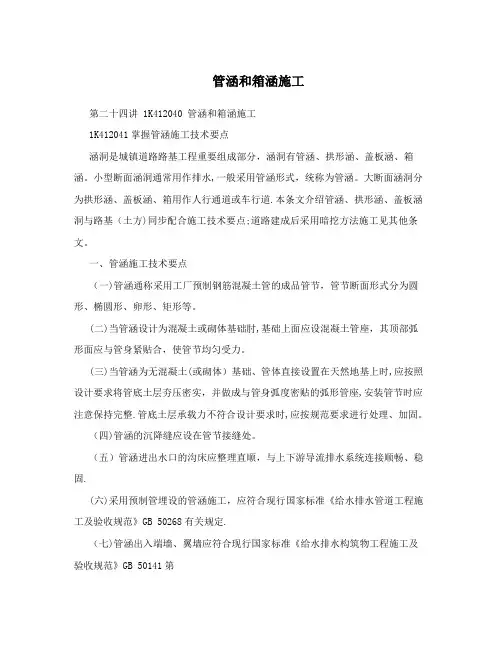

管涵和箱涵施工第二十四讲 1K412040 管涵和箱涵施工1K412041掌握管涵施工技术要点涵洞是城镇道路路基工程重要组成部分，涵洞有管涵、拱形涵、盖板涵、箱涵。

小型断面涵洞通常用作排水,一般采用管涵形式，统称为管涵。

大断面涵洞分为拱形涵、盖板涵、箱用作人行通道或车行道.本条文介绍管涵、拱形涵、盖板涵洞与路基（土方)同步配合施工技术要点;道路建成后采用暗挖方法施工见其他条文。

一、管涵施工技术要点（一)管涵通称采用工厂预制钢筋混凝土管的成品管节，管节断面形式分为圆形、椭圆形、卵形、矩形等。

(二)当管涵设计为混凝土或砌体基础肘,基础上面应设混凝土管座，其顶部弧形面应与管身紧贴合，使管节均匀受力。

(三)当管涵为无混凝土(或砌体）基础、管体直接设置在天然地基上时,应按照设计要求将管底土层夯压密实，并做成与管身弧度密贴的弧形管座,安装管节时应注意保持完整.管底土层承载力不符合设计要求时,应按规范要求进行处理、加固。

（四)管涵的沉降缝应设在管节接缝处。

（五）管涵进出水口的沟床应整理直顺，与上下游导流排水系统连接顺畅、稳固.(六)采用预制管埋设的管涵施工，应符合现行国家标准《给水排水管道工程施工及验收规范》GB 50268有关规定.（七)管涵出入端墙、翼墙应符合现行国家标准《给水排水构筑物工程施工及验收规范》GB 50141第5。

5节规定。

管涵施工注意事项无企口的管节接头采用顶头接缝，应尽量顶紧（缝宽不得大于 10mm ,严禁因涵身长度不够，将所有接缝宽度加大来凑合涵身长度。

管节安装应接口平直，内壁齐平，坡度平顺,不得漏水涵洞（基础和墙身）沉降缝处两端面应竖直、平整，上下不得交错。

二、拱形涵、盖板涵施工技术要点(一)与路基(土方)同步施工的拱形涵、盖板涵可分为预制拼装钢筋混凝土结构、现场浇注钢筋混凝土结构和砌筑墙体、预制或现浇钢筋混凝土混合结构等结构形式。

(二)依据道路施工流程可采取整幅施工或分幅施工。

分幅施工时,临时道路宽度应满足现况交通的要求,且边坡稳定.需支护时，应在施工前对支护结构进行施工设计.(三）挖方区的涵洞基槽开挖应符合设计要求，且边坡稳定；填方区的涵洞应在填土至涵洞基地标高后，及时进行结构施工。

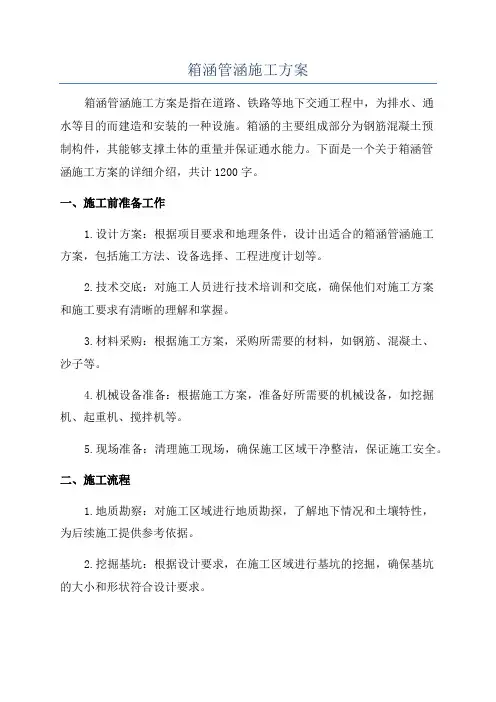

箱涵管涵施工方案箱涵管涵施工方案是指在道路、铁路等地下交通工程中，为排水、通水等目的而建造和安装的一种设施。

箱涵的主要组成部分为钢筋混凝土预制构件，其能够支撑土体的重量并保证通水能力。

下面是一个关于箱涵管涵施工方案的详细介绍，共计1200字。

一、施工前准备工作1.设计方案：根据项目要求和地理条件，设计出适合的箱涵管涵施工方案，包括施工方法、设备选择、工程进度计划等。

2.技术交底：对施工人员进行技术培训和交底，确保他们对施工方案和施工要求有清晰的理解和掌握。

3.材料采购：根据施工方案，采购所需要的材料，如钢筋、混凝土、沙子等。

4.机械设备准备：根据施工方案，准备好所需要的机械设备，如挖掘机、起重机、搅拌机等。

5.现场准备：清理施工现场，确保施工区域干净整洁，保证施工安全。

二、施工流程1.地质勘察：对施工区域进行地质勘探，了解地下情况和土壤特性，为后续施工提供参考依据。

2.挖掘基坑：根据设计要求，在施工区域进行基坑的挖掘，确保基坑的大小和形状符合设计要求。

3.构件安装：将预制的箱涵管涵构件一块块吊装至基坑中，并逐层堆叠，保证构件的平整与稳固。

4.混凝土浇筑：在安装好的构件上进行混凝土的浇筑，确保浇筑完整，并在浇筑过程中使用振动器适当振动，以保证混凝土的密实性。

5.收尾工作：完成浇筑后，进行后续的收尾工作，包括清理工地、填补基坑、养护混凝土等。

三、施工注意事项1.安全第一：施工过程中，要严格按照安全操作规范进行作业，注意人员和设备的安全。

2.坑底处理：在进行施工前，要确保基坑底部平整，无积水和杂物堆积。

3.立管施工：立管的施工要提前预留好位置和孔洞，以便后续的管道安装。

4.防水处理：在箱涵管涵的上部加装防水层，防止地下水渗入。

5.质量检查：在施工过程中，要加强对施工质量的检查和控制，确保施工的合格与安全。

四、施工进度控制1.合理安排施工队伍和作业人员，确保施工进度的有序进行。

2.严格按照施工进度计划进行施工，确保按时完成各项工程任务。

圆管涵箱涵施工方案圆管涵和箱涵是常用的桥梁形式，用于解决交通中的水流问题。

下面是圆管涵和箱涵施工方案的详细介绍。

圆管涵是一种由钢筋混凝土材料制成的圆形管道结构，用于引导水流、缓解交通水流压力等。

圆管涵的施工方案如下：1.前期准备：确认设计方案和施工图纸，确定施工过程中的工艺要求、施工工具和机械设备，并进行相应的采购和调配。

制定施工计划，包括时间进度、人员配置等。

2.施工现场准备：将施工区域进行清理，并确保施工区域的平整度和稳定性。

安装好安全标志牌，确保施工现场的安全。

3.地基处理：根据设计要求，对施工区域的地基进行处理，确保地基的坚实和稳定。

可以采取填埋、加固等方式来处理地基。

4.模板制作和安装：根据设计图纸，制作合适尺寸的模板，并进行检查和调整。

将模板安装在施工区域的预留位置上，并进行固定和调整。

5.钢筋安装：根据设计要求，在模板内安装钢筋，保证钢筋的正确位置和间距。

钢筋的连接采用焊接或扎钢丝的方式，确保钢筋的稳定性和强度。

6.浇筑混凝土：根据设计要求，进行混凝土的配制和搅拌。

在模板内将混凝土倒入，并使用振动器进行震实，确保混凝土的密实性和均匀性。

7.养护和验收：在混凝土浇筑完成后，进行适当的养护，以确保混凝土的强度和耐久性。

养护时间通常为7-14天。

在养护结束后，进行圆管涵的验收和测试。

箱涵是一种由钢筋混凝土材料制成的长方形结构，用于引导水流、缓解交通水流压力等。

箱涵的施工方案如下：1.前期准备：确认设计方案和施工图纸，确定施工过程中的工艺要求、施工工具和机械设备，并进行相应的采购和调配。

制定施工计划，包括时间进度、人员配置等。

2.施工现场准备：将施工区域进行清理，并确保施工区域的平整度和稳定性。

安装好安全标志牌，确保施工现场的安全。

3.地基处理：根据设计要求，对施工区域的地基进行处理，确保地基的坚实和稳定。

可以采取填埋、加固等方式来处理地基。

4.模板制作和安装：根据设计图纸，制作合适尺寸的模板，并进行检查和调整。

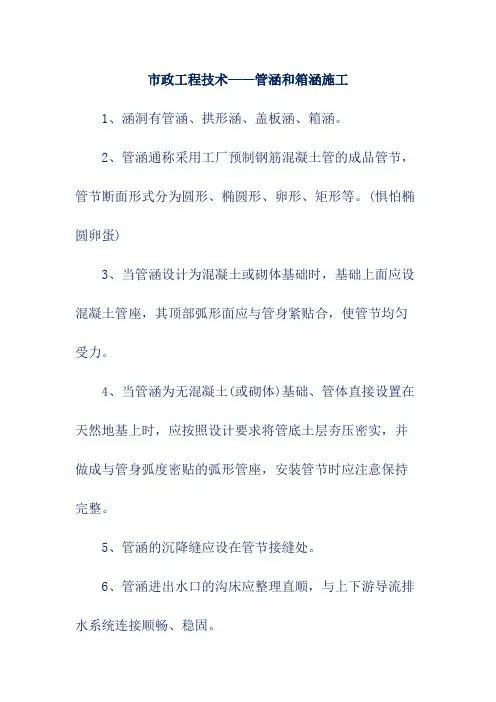

市政工程技术——管涵和箱涵施工
1、涵洞有管涵、拱形涵、盖板涵、箱涵。

2、管涵通称采用工厂预制钢筋混凝土管的成品管节，
管节断面形式分为圆形、椭圆形、卵形、矩形等。

(惧怕椭
圆卵蛋)
3、当管涵设计为混凝土或砌体基础时，基础上面应设
混凝土管座，其顶部弧形面应与管身紧贴合，使管节均匀受力。

4、当管涵为无混凝土(或砌体)基础、管体直接设置在
天然地基上时，应按照设计要求将管底土层夯压密实，并做成与管身弧度密贴的弧形管座，安装管节时应注意保持完整。

5、管涵的沉降缝应设在管节接缝处。

6、管涵进出水口的沟床应整理直顺，与上下游导流排
水系统连接顺畅、稳固。

圆管涵、箱涵施工方案一、前言随着城市建设的不断发展，涵洞工程在城市规划和基础设施建设中扮演着重要的角色。

其中，圆管涵和箱涵作为常见的涵洞类型，其施工方案的制定对项目进展和质量影响重大。

本文将介绍圆管涵、箱涵施工方案设计的相关内容，以期为涵洞工程的建设提供参考和指导。

二、圆管涵施工方案设计1. 圆管涵施工前准备在进行圆管涵施工之前，需进行详细的施工前准备工作，包括但不限于：•圆管涵设计图纸审核•圆管涵施工现场勘察•现场环境评估•施工队伍组织和管理等2. 圆管涵施工工艺圆管涵施工的关键是保证圆管的稳定性和密实性，主要工艺包括：•圆管敷设•圆管连接•地基处理•绿化护坡等3. 圆管涵施工质量控制对于圆管涵施工的质量控制，需注意以下几个方面：•圆管涵的拱顶高度和直径的测量•圆管连接的质量检测•圆管涵周边环境保护等三、箱涵施工方案设计1. 箱涵施工前准备进行箱涵施工前，同样需要进行充分的前期准备工作，包括：•箱涵设计方案审核•箱涵施工现场勘察•箱涵施工方案制定•施工队伍组织和管理等2. 箱涵施工工艺箱涵施工工艺需要注意以下重点：•路面切割与挖土•箱涵各部分的混凝土浇筑•箱涵的支撑及固定•箱涵的顶部结构施工等3. 箱涵施工质量控制在箱涵施工过程中，需要进行严格的施工质量控制，重点包括：•箱涵结构的尺寸精准控制•箱涵混凝土浇筑质量的监测•箱涵的防水和防渗措施等四、结语圆管涵、箱涵作为涵洞工程中常见的类型，在城市规划和基础设施建设中发挥着不可或缺的作用。

本文介绍了圆管涵、箱涵施工方案设计的相关内容，希望能为涵洞工程的建设提供一些建议和指导。

在实际施工中，需根据具体项目情况和要求，制定适合的施工方案，以确保工程质量和进度的顺利进行。

南水北调中线工程总干渠宝郏段第七标箱涵、圆管涵施工补充方案批准：审核：编制：中国水利水电第六工程局南水北调中线工程总干渠宝郏段第七标项目部二○一五年四月四日目录1工程概况 02编制依据 03总体安排 03.1人员安排 03.2机械设备配置 03.3工期计划 .................................. 错误!未定义书签。

4施工工法 ....................................... 错误!未定义书签。

4.1框架涵、圆管涵施工工艺 (1)4.1.1工艺流程 (1)4.1.2施工方法 (1)4.1.3混凝土养护 (3)5质量保证措施 (4)5.1精密测量控制技术措施 (4)5.2混凝土工程质量保证措施 (4)5.3质量通病及采取的措施 (6)6安全体系及安全施工保证措施 (7)6.1安全体系 (7)6.2安全生产管理制度及措施 (7)6.2.1安全生产管理制度 (7)6.2.2安全施工措施 (8)6.2.3安全应急救援预案 (10)7文明施工措施 (10)箱涵、圆管涵施工补充方案1工程概况本标段设计桩号为SH(3) 56+000.0～SH(3) 61+957.6，标段长度5.9576km。

其中肖公路桥左岸引道西侧连接路K0+038过水框架箱涵，该涵洞位于安良镇鲁庄村河道，涵洞高度3.8m，孔径3mX4.5m，长6.5m，顶板及底板厚度40cm，墙厚30cm。

肖公路桥左岸引道K0+111.3圆管涵，涵管长24m，径2m，位于鲁庄村广阔干渠河道上。

2编制依据⑴《南水北调中线一期工程总干渠沙～黄（委托建管项目）宝丰郏县段第七施工标段》招标文件；⑵《南水北调中线一期工程总干渠沙～黄（委托建管项目）宝丰郏县段第七施工标段》施工承包合同；⑶《公路桥涵施工技术规》（JTG/T F50-2011）；⑷《公路工程质量检验评定标准》（JTG F80/1-2004）；⑸相关设计施工图纸及设计通知单。

1、圆管涵施工1.1、基础施工圆管涵基础施工在软基处理并预压完成后开始，基础采用人工配合机械开挖，严格按设计图要求的尺寸进行。

开挖完成后按设计补做被开挖的砂砾排水层，使其相互连接，砂砾垫层需压实，压实度达到设计规定。

符合要求后再在其上回填砂砾垫层，之后进行管基施工。

施工中做一孤度与圆管相同的孤形模板，进行砼浇注。

1.2、圆管的制做与安装管节在预制场集中预制，对涵管特别是端头部分应编号标出，吊车安装时按编号安装。

安装时应注意管节的水平安放及稳定性。

管涵安装采用吊车进行，吊装前先将每节圆管的位置用油漆在基础上标出，将圆管表面冲洗干净，在基础表面铺设2-3cm小石子砼，然后吊放圆管，圆管用钢丝绳捆绑安装。

吊装完毕后用沥青麻絮内外填塞管缝，并按要求施工管带和施工缝，然后在管节表面涂两层沥青防水层。

为防止圆管涵漏水，安装完毕后，进行烟雾试验，如果发现有接缝不严时，立即重新处理，试验通过后，才能进行回填。

2、箱式通道及箱涵施工对有预压要求的箱涵，先进行软基处理，然后进行路基填筑，填至设计标高预压期满后进行反向开挖。

2.1、基础施工箱式通道及箱涵基础开挖完成后,按图纸要求按设计补做被开挖的砂砾排水层，使其相互连接，砂砾垫层需压实，然后施工基础砼。

2.2、涵身施工箱式通道及箱涵为钢筋砼整体式现场浇注。

基础砼强度达到设计要求后，支立底板模板，绑底板钢筋，浇注底板砼，底板砼强度达到25%时，绑扎墙身钢筋，支墙身模板和箱涵顶板底模，绑扎顶板钢筋，经检验合格后浇注墙身和顶板砼，在浇注过程中在墙身外侧留窗口，待砼浇至窗口处再封死。

顶板砼浇注时二次收浆抹面，并覆盖养生，砼强度达到设计号的80%时拆顶板模板。

施工过程中特别注意模板不沉隐变形和砼浇注质量。

管涵施工方案标题：管涵施工方案引言概述：管涵施工是水利工程中重要的一环，其施工方案的设计和实施对工程质量和进度具有至关重要的影响。

本文将从设计、施工准备、施工过程、质量控制和安全保障五个方面详细介绍管涵施工方案。

一、设计1.1 管涵类型选择：根据工程需要和地质条件选择适合的管涵类型，如圆形管涵、椭圆形管涵或者箱涵等。

1.2 管涵尺寸确定：根据设计要求和流量计算确定管涵的尺寸，包括内径、壁厚等参数。

1.3 地基处理设计：根据地质勘察结果设计地基处理方案，保证管涵基础的稳定性和承载力。

二、施工准备2.1 人员培训：对施工人员进行相关培训，包括施工工艺、安全操作规程等。

2.2 设备准备：准备好施工所需的机械设备、工具和材料，确保施工顺利进行。

2.3 施工方案编制：编制详细的施工方案，包括施工工序、施工方法、安全措施等内容。

三、施工过程3.1 基础开挖：按照设计要求进行基础开挖，保证管涵基础的平整和坚固。

3.2 管道安装：安装管道并进行连接，保证管道的密封性和稳定性。

3.3 浇筑混凝土：对管涵进行混凝土浇筑，确保管涵结构的坚固和耐久。

四、质量控制4.1 施工监督：设立专门的监督人员对施工过程进行监督和检查，确保施工质量符合设计要求。

4.2 质量检测：对施工过程中的关键节点进行质量检测，如管道连接、混凝土浇筑等。

4.3 整体验收：在施工完成后进行整体验收，确保管涵工程的质量达到设计标准。

五、安全保障5.1 安全培训：加强安全教育和培训，提高施工人员的安全意识和操作技能。

5.2 安全设施：设置必要的安全设施，如警示标识、围挡等，确保施工现场的安全。

5.3 应急预案：制定应急预案，应对施工中可能浮现的意外情况，保障施工人员和工程的安全。

总结：管涵施工方案的设计和实施需要严格按照规范和要求进行，惟独做好每一个细节，才干确保工程质量和安全。

希翼本文的介绍能对管涵施工方案的设计和实施提供一定的参考和匡助。

箱涵管涵施工方案一、施工前准备在进行箱涵管涵的施工工作之前，需要进行充分的施工前准备工作，以确保后续施工进程顺利进行。

具体的施工前准备内容包括：1.设计方案确认：仔细审核设计方案，确保施工人员对施工图纸有清晰的理解并按照设计要求进行施工。

2.材料准备：准备好所需的各种材料，包括混凝土、钢筋、管道等，并对材料进行验收，保证质量合格。

3.设备准备：确保施工所需设备完好，包括搅拌机、挖掘机、起重机等，保证设备在施工过程中能够正常使用。

4.施工区域清理：对施工区域进行清理和平整，确保施工现场的安全和整洁。

二、施工流程1. 基础施工首先进行箱涵管涵的基础施工，包括基础开挖、基础混凝土浇筑等步骤，其中重点注意以下几个方面：•基础开挖：按照设计要求对施工区域进行开挖，保证基础开挖的尺寸和平整度。

•基础加固：在基础开挖完毕后，对基础进行加固处理，包括设置钢筋、浇筑混凝土等。

2. 结构施工接着进行箱涵管涵的结构施工，主要包括箱涵管涵本体的浇筑和连接，施工时需要注意以下几个重点：•模板搭设：搭设箱涵管涵的模板，确保模板结构牢固、尺寸准确。

•混凝土浇筑：按照设计要求对箱涵管涵进行混凝土浇筑，注意控制浇筑质量和时间。

•管道连接：如果涉及到管道的安装，需要进行管道的连接和封堵，保证管道系统完整。

3. 完工验收施工完成后，要进行箱涵管涵的完工验收，确保施工质量和安全，包括：•结构验收：对箱涵管涵的结构进行验收，检查是否符合设计要求。

•功能验收：测试箱涵管涵的功能性能，包括排水、承载等性能。

•安全验收：检查施工过程中的安全措施和施工质量，确保施工过程安全可靠。

三、施工注意事项1.在施工过程中，要根据具体情况合理安排施工进度，确保施工质量和工期。

2.注意施工现场的安全和环境保护，加强对施工人员的安全教育和管理。

3.在施工过程中严格按照设计要求和工艺标准进行施工，保证施工质量。

以上是关于箱涵管涵施工方案的相关内容，希望能够对施工工作提供一定的指导和参考。

附件4涵洞、通道桥施工方案1.工程概况全标段共有涵洞、通道223道。

其中盖板涵114道、箱涵20道、圆管涵82道、7道倒虹吸圆管涵。

1.1.箱涵: 涵身和翼墙采用C30混凝土, 主筋均为HRB335带肋钢筋；基础采用C25混凝土, 基础底面为砂砾垫层。

河床与洞口铺砌、隔水墙、锥坡均采用M7.5浆砌片石, 勾缝采用M7.5水泥砂浆, 石料强度不得低于M40。

1.2.盖板涵: 盖板采用C30混凝土, 主筋为HRB335带肋钢筋。

洞口铺砌、隔水墙、锥坡采用M7.5水泥砂浆砌片石, 石料强度不得低于M40。

1.2.1暗盖板涵: 涵台台身及基础, 八字翼墙与基础采用C20混凝土, 基础钢筋为HRB335带肋钢筋, 其基础形式有分离式和整体式。

1.2.2明盖板涵: 涵台台身、基础及翼墙采用C25混凝土, 台帽采用C30混凝土, 桥面铺装采用C40防水混凝土。

基础及台帽主筋为HRB335带肋钢筋。

1.3.圆管涵：管节混凝土为C30, 端墙及管节基础为C20砼：翼墙及端墙基础为C20砼, 洞口河床铺砌及隔水墙为M7.5水泥砂浆砌片石, M7.5水泥砂浆勾缝。

1.4、倒虹吸圆管涵：管节混凝土为C30, 井身、管基及洞口翼墙采用C25混凝土, 隔水墙及渠底铺砌采用M7.5浆砌片石。

2.施工准备施工前应做好如下几项准备工作2.1 复核图纸: 组织有关技术人员熟悉图纸, 领会设计意图, 查对构造物各点旳高程及坐标, 发现问题及时汇报经理部工程部, 经工程部确认后统一请设计院处理。

2.2地形复核与测量放样: 复核沿线导线、水准点, 根据设计图纸进行涵洞中心线以及基础开挖边线旳放样。

检查图纸上旳设计位置、沟渠或被交路与现场状况与否相符, 如发现问题及时与经理部获得联络, 共同制定处理方案。

2.3 编制施工技术方案, 报监理工程师同意后, 进行详细旳技术交底。

3.施工工艺3.1 箱涵施工工艺流程场地清理测量放线基坑开挖基底处理绑扎钢筋→立模浇注混凝土拆模防水及沉降缝处理洞口施工台背回填箱涵洞身一般分两次浇筑混凝土, 第一次浇筑底板, 然后在洞内搭设满堂支架, 安装侧墙模板、顶板 , 浇筑洞身第二次混凝土。

xx标箱涵、圆管涵施工技术方案一、圆管涵施工施工顺序为: 清理场地→开挖基坑→基础施工→管节安装→防水层施工及涵洞两侧回填。

管涵基坑挖好检查合格后, 进行基础施工。

基础砼用砼搅拌运输车从预制场运至施工现场, 机械振捣密实。

基坑开挖时所挖出的路基填料放于距坑顶1m以外的路基上, 所挖出不适用材料运至监理工程师指定地点, 堆积高度不超过1.5m。

沉降缝按设计要求进行设置。

管节安装按“先下游, 后上游”的顺序进行, 人工配合汽车吊就位。

管基砼分两次浇筑, 先浇筑基础, 管节安放后管肩包固上部分。

砼强度达到设计或规范规定的设计强度70%后, 方可进行回填作业。

当涵顶覆盖层厚度小于50cm时, 严禁任何重型机械和车辆通过。

施工前认真阅读通用图, 预制管节时, 注意不同填土高度的管涵的配筋不尽相同, 需对预制管节进行编号, 以免装配时搞错。

1.施工放样时, 注意管涵的全长、管节的配置以及洞口翼墙的准确位置。

2、管基可分两次浇筑, 浇筑基础前先填砂砾垫层, 并注意基础沉降缝用2～3cm沥青木板留缝的设置, 此外, 还应注意预留管壁厚度及安放管节座浆砼2~3cm, 安放管节后再浇筑管底以上部分, 并保证新旧砼的结合。

3.施工过程中, 当涵顶覆土厚度小于0.5m 时, 严禁任何重型机械和车辆通过。

4.沉降缝设置按涵洞布置图及通用图所示进行设置施工。

5.开挖基坑至涵洞基础底标高, 整平夯实后再施工涵洞基础及涵身。

6、为了防止主线边沟水冲刷原沟渠, 需对原沟渠进行必要的防护, 其原则为：主线排水沟底标高与原沟渠底标高的差值≤1.0m 时, 原沟渠不铺砌防护；若差值>1.0m 时, 根据地形条件在涵洞洞口外、主线边沟出水口处设急流槽, 洞口的浆砌、洞口的基础按图纸要求设置齿坎连接处理。

7、对涵顶及涵洞两侧不小于2 倍孔径的范围内的填土, 分层对称夯实, 用透水性材料或石灰处治土回填, 采用小型压实机具薄层压实, 保证压实度达到规定要求。

箱涵施工专项施工方案编制：审核：审批：一、工程简况二、编制依据及相关规范1、蠡塘河桥工程招、投标文件、施工图设计2、现场踏勘的施工环境及地理条件3、《公路桥涵施工技术规范》4、《城市桥梁工程施工与质量验收规范》三、工期计划本工程计划开工时间为2016年10月28日，完工时间为2017年5月25日。

具体开工时间依据总监理工程师颁布的开工指令为准。

四、施工准备情况1、施工人员准备情况劳动力情况表2. 机械及料具机械及料具情况表五、施工方案1、施工放样技术人员用全站仪测设箱涵的纵、横轴线，精确定位，经复核无误后，进行施工放样。

2、基坑的开挖基坑的开挖应根据设计图的尺寸进行开挖，开挖界线为周边放宽50cm，以便于施工。

当地质情况良好时，边坡可不设支撑；当容易塌方时，可设临时支撑，以保证边坡的稳定性。

基坑开挖完成后，基底达到图纸要求地基允许承载力。

据附近的地质情况，在箱涵基础的开挖过程中无地下水，可以不设排水设施。

为了防止下雨时积水，在基坑附近挖积水坑，并在坑底的边缘挖排水沟通入积水坑，并由专人负责及时把积水坑中的水排干。

基坑开挖完成后，应通知地质勘察部门进行验槽。

3、地基处理地基处理范围根据桥梁全宽+2×1.0m×全长，并在地基两侧边缘外设降排水沟各一道，确保地基满足旱地施工要求。

地基处理的形式为浇筑10cm厚封底C15细石砼。

4、支架搭设支架选用承载力大、安全可靠、便于施工的满布式碗扣钢管架或Φ48×3.5扣件式脚手钢管支架。

立杆搭设纵向间距为0.9m，横向间距为0.6m，步距为1.5m。

支架两侧各设两道剪刀撑，中间设三道横向剪刀。

支架搭设完成后根据设计及《钢管满堂支架预压技术规范》（JGJT194-2009）要求进行不小于15kpa/㎡的堆载预压，以消除支架的非弹性变形，收集支架、地基的变形数据，作为设置预拱的依据，预拱度按跨中向两侧按二次抛物线分配，在跨中设置L/1000的预拱度。
