ABB PLC OPC 通讯操作指导

AB PLC通过OPC方式通讯的连接方法Rockwell Automation 的A-B PLC是一个著名的可编程控制器产品。

其产品体系基本上涵盖了工业控制产品的各个领域,由于A-B的PLC的种类繁多，且各种类型的PLC支持的通信协议不尽相同，使得第三方的HMI软件都不能很好的与A-B PLC进行连接。

RSLinx软件是A-B PLC通用的通信配置软件(2.2以上的版本支持对以太网的网关配置)，目前主要有以下几个版本：RSLinx OEM、 RSLinx Professional 、RSLinx Gateway、 RSLinx SDK四个版本。

且均支持OPC服务(2.3版以上支持OPC2.0版)。

多数上位机软件已内嵌了OPC服务功能，支持OPC客户端和OPC服务器的工作方式。

这样就可以很方便的与A-B PLC进行通信。

具体的配置方法如下：与A-B PLC进行OPC的配置是必须要有A-B PLC及相关的通讯附件。

1、安装A-B PLC 、通讯卡、相关的软件，并作物理连接。

2、使用RSLinx连接A-B PLC的通讯网络。

配置通讯卡(参加图1)，选择ConFigure Drivers。

图1弹出入下的配置窗口(参见图2)。

图2选择对应的通讯卡，并进行端口配置(可参照附带的安装手册)，配置成功后将显示所配置的设备的运行状态。

使用RSWho命令查找连接的PLC设备(参见图3)。

参见图3RSWho命令成功的执行后，将在设备列表中列出与本机连接的所有硬设备(参见图4)。

图4使用Topic Configoration来进行OPC服务的配置(参见图5)。

图5在Date Source配置框中配置Topic，选择一个物理设备(PLC)，按New按钮即可建立一个Topic，在DATA SOURCE中选中你所要连接的物理设备，选中后，单击Done即可(参见图6)。

图63、然后在组态软件中选择opc client驱动,添加OPC设备,建立数据联结既可以完成与plc的数据交换。

通过OPC与小型PLC通讯如何通过OPC与小型PLC通讯一、将PLC串口设置为Modbus从站协议，并且设置好从站地址，波特率等参数二、在计算机上运行MBOPCsvr软件，通过Modbus协议与PLC 通讯。

具体设置如下：1、选择connection，选择串口号，进行串口参数设置和协议设置2、选择File—>New，新建数据标签其中，Slave是设置PLC从站地址。

不同数据类型所表示的PLC数据区不同，具体如下：COIL STATUS：%MX或%QXINPUT STATUS：%IXHOLDING REGISTER：%MW或%QWINPUT REGISTER：%IWPoint输入数据Modbus起始地址，注意相比PLC原始Modbus 地址需要加1，诸如%MW0，则Point应该输入3001，PLC原始Modbus地址对应换算关系见下表数据区类型地址范围Modbus地址映射公式Modbus数据类型%IX BOOL %IX0.0~%IX511.7 0~4095 IXm.n：m*8+n 1x I区%IW WORD %IW0~%IW510 0~255 IWm：m/2 3x%QX BOOL %QX0.0~%QX511.70~4095 QXm.n：m*8+n 0x Q区%QW WORD %QW0~%QW510 0~255 QWm：m/2 4x%MX BOOL %MX0.0~%MX7816.73000~65535MXm.n：m*8+n+3000 0x M区%MW WORD %MW0~%MW8190 3000~7095 MWm：m/2+3000 4x Scan输入连续读取的数据长度。

点击set default data type可以设置数据类型，如下图所示3、设置完成后，会出来以下界面：有数据显示，表示通讯成功。

4、假如有多种数据类型数据通讯，或者不同地址数据通讯，可以同时新建多个数据标签。

数据标签建成后，表示OPC软件与PLC之间Modbus通讯已经完成。

ABB PLC通过OPC与组态王通讯配置方法
1．编辑好你的工程文件，保存并编译后，选择菜单“Project- Option”，如下：
2．
3．将你的工程文件所在的目录中的“文件名.SDB”文件copy至“C:\Windows\Gateway Files”目录下（如果该目录下已存在该SDB文件则不需要）；
4．从windows开始菜单中进入“CodeSys OPC Configurator”，如下所示：
5．以上设置无误后，进行通讯连接配置，如下：
配置完成，如下所示：
6．保存配置
至此，CodeSys作为OPC Server的配置完成。

下面以组态王作为OPC Client为例，来对上述的配置进行测试检验。

打开组态王工程浏览器，选中左侧OPC服务器。

双击新建OPC，选中CoDesys.OPC.02，并按下图设定读写方式后，点确定。

选中左侧浏览器数据词典。

原始值、最大原始值。

点击连接设备的下拉箭头，选中“本机\CoDeSys.OPC.02”.
类型后点击OK.
进入画面，创建数据链接。

运行系统后数据显示正常，通讯成功。

ABBPLCOPC通讯操作指导一、简介ABB PLC（可编程逻辑控制器）是一种用于工业自动化控制系统的设备，它负责监测和控制生产流程。

OPC（OLE for Process Control，过程控制对象链接和嵌入技术）是一种用于实现设备和系统之间通信的标准协议。

在ABB PLC中使用OPC能够实现与其他设备和系统之间的数据交换。

二、准备工作1.硬件准备：确保已经连接好适当的通讯线缆和设备，例如以太网线或串口线。

同时确保OPC服务器已经正确安装。

2.软件准备：确认ABBPLC已经正确安装并且运行，同时确保OPC客户端软件已经正确安装。

三、配置OPC服务器1.打开ABBPLC的配置工具，进入通讯配置模式。

2.在通讯配置模式中，选择OPC服务器并进行配置。

设置好OPC服务器的IP地址和端口号。

3.配置好OPC服务器后保存并退出配置工具。

四、配置OPC客户端1.打开OPC客户端软件，进入配置模式。

2.在配置模式中，添加ABBPLC的OPC服务器。

输入OPC服务器的IP 地址和端口号。

3.配置好OPC服务器后保存并退出配置模式。

五、建立通讯连接1.在OPC客户端软件中，查找ABBPLC的OPC服务器。

2.确认连接状态为正常，然后打开通讯连接。

六、数据交换七、监控和调试2.如果遇到通讯故障或数据错误，可以使用调试工具来诊断和解决问题。

八、注意事项1.确保ABBPLC的IP地址和端口号与OPC服务器的配置相匹配。

2.确保OPC客户端软件和OPC服务器支持的通讯协议相匹配。

3.在配置和使用过程中遵循安全规范，谨防数据泄露和未授权访问。

4.定期进行系统维护和更新，确保系统的稳定性和安全性。

总结：本文介绍了ABBPLCOPC通讯的操作指导，主要包括准备工作、配置OPC服务器和OPC客户端、建立通讯连接、数据交换、监控和调试等步骤。

正确使用OPC能够实现ABBPLC与其他设备和系统之间的数据交换，提高生产控制系统的效率和可靠性。

abb plc使用手册一、简介ABB PLC是一种用于实现自动化控制的计算机设备。

本手册旨在帮助用户了解ABB PLC的基本原理、操作方法和常见问题解决方案，以便能够正确有效地使用ABB PLC。

二、ABB PLC的基本原理ABB PLC采用了先进的计算机技术和控制算法，通过数字输入和输出模块与外部设备进行数据交换，实现对过程变量的监测和控制。

其基本原理如下：1. 输入模块：负责接收外部设备传输的模拟量或数字量信号，并将其转换为计算机可以识别的数据。

2. 输出模块：将计算机处理后的数据转换为模拟量或数字量信号，并输出给外部设备，实现对外部设备的控制。

3. 中央处理器：负责接收输入模块传递过来的数据，并根据预设的控制算法进行计算和控制决策。

同时，将输出模块产生的数据传输给外部设备。

4. 存储器：用于存储用户编写的程序、数据和参数信息，以及运行时产生的临时数据和中间结果。

5. 编程设备：用户可以通过编程设备编写程序，对ABB PLC进行编程和配置。

三、ABB PLC的操作方法为了能够正确地操作ABB PLC，用户需要了解以下几个方面的内容：1. 硬件连接：正确连接输入模块、输出模块和中央处理器，保证数据的正常传输和控制的有效执行。

2. 编程与配置：使用编程设备编写用户程序，对ABB PLC进行配置和参数设置，以满足具体的控制需求。

3. 数据监测：通过ABB PLC提供的监测功能，实时查看输入信号和输出信号的数值，确保控制系统的正常运行。

4. 故障排查：当控制系统出现问题时，通过查看故障代码和相应的故障处理手册，进行故障排查和修复。

四、常见问题解决方案在使用ABB PLC的过程中，可能会遇到一些常见的问题。

以下是一些常见问题的解决方案：1. 输入信号异常：检查输入信号的传输线是否接触良好，检查输入模块的工作状态，确保信号的稳定和准确。

2. 输出信号错误：检查输出信号的传输线是否接触良好，检查输出模块的工作状态，确保输出信号的准确传输。

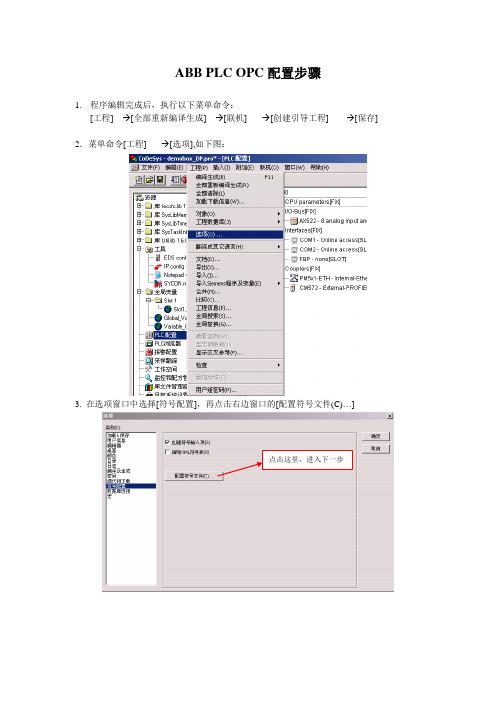

ABB PLC OPC配置步骤1.程序编辑完成后，执行以下菜单命令：[工程]---→[全部重新编译生成]---→[联机]-----→[创建引导工程]------→[保存] 2．菜单命令[工程]-----→[选项],如下图：3. 在选项窗口中选择[符号配置]，再点击右边窗口的[配置符号文件(C)…]点击这里，进入下一步4.在弹出的”设置对象属性”窗口中,取消下面的选择项，再点击命令[确定]，如下图所示：5.点击[确定]，如下图：取消选择进入下一步6. 再次点击菜单命令[工程]----- [选项],在弹出的窗口中，选择[符号配置]，点击[配置符号文件（C）…],进入如下图所示窗口界面：进入下一步默认选择这几项7.在上图窗口中，选择”程序”(如需要，也可加选取“全局变量”)，勾选如下图所示选项，点击[确定]8.在弹出的下图中，点击[确定]9．将你的工程文件所在的目录中的“文件名.SDB”文件copy至“C:\Windows\Gateway Files”目录下（如果该目录下已存在该SDB文件则不需要）10．从windows开始菜单中进入“CodeSys OPC Configurator”，如下图所示11.选择Server,在右窗口中勾选如下图所示通讯刷新速率，默认200ms12.选择PLC1, 在右窗口中的Project name中输入工程文件命（注意大小写区分）,勾选如下图所示选择项默认即可一定要勾选13.以上设置无误后，选择Connection项进行通讯连接配置，如下图,点击[Edit]点击进行通讯连接配置14.新建通讯连接，如下图所示通过双击进行选择15.配置完成，如下图所示16.保存配置至此，ABB PLC作为OPC Server的配置完成, 如果超过一台PLC，然后重复其他PLC。

ABB PLC通过OPC与组态王通讯配置方法
1．编辑好你的工程文件，保存并编译后，选择菜单“Project- Option”，如下：
2．
3．将你的工程文件所在的目录中的“文件名.SDB”文件copy至“C:\Windows\Gateway Files”目录下（如果该目录下已存在该SDB文件则不需要）；
4．从windows开始菜单中进入“CodeSys OPC Configurator”，如下所示：
5．以上设置无误后，进行通讯连接配置，如下：
配置完成，如下所示：
6．保存配置
至此，CodeSys作为OPC Server的配置完成。

下面以组态王作为OPC Client为例，来对上述的配置进行测试检验。

打开组态王工程浏览器，选中左侧OPC服务器。

双击新建OPC，选中CoDesys.OPC.02，并按下图设定读写方式后，点确定。

选中左侧浏览器数据词典。

原始值、最大原始值。

点击连接设备的下拉箭头，选中“本机\CoDeSys.OPC.02”.
类型后点击OK.
进入画面，创建数据链接。

运行系统后数据显示正常，通讯成功。

本次以M e l s e t E x p l o r e r为例讲述如何与三菱P L C的以太网连接1,打开OPC软件如下图在左边空白处右击,左击NewDevice新设备如下图出现了如上图所示的新设备设置,可以暂时全部选择默认然后直接点击OK当新建完设备之后出现如上图所示的界面,右击Device,选择新建Group,并且命名,命名完之后就点击OK,之后再在新建的Group中右击新建一个新Tag,这个Tag值就是与PLC设备中可以相对应的地址可以自行设定地址tag设置如下图：名称可自己更改,PLC处的可以选择很多,这边以数据寄存器来示范,设定是数据号如上图就是D0,另外DataType设定数据的类型short表示字节表示一次可以发送一个字节的数据2,到此界面处的设置已完成,但是与外部PLC的连接部分还未设置,下面就对OPC与PLC 连接的部分的设置：点击菜单栏中Project下的Portsetting如下图：如果使用的是COM口的话直接就用现成的COM口,但是如果使用的是网络与PLC的以太网模块用网络相连,所以需要点击Newport创建一个新的如上图,名字随意取,Selectport：当选择以太网的时候选择第二个Ethernetport点击下一步之后会出现下图的界面：AdapterIP的设置根据自己电脑无线或者有线的IP地址设置MELSECIPAddress的设置是所需要连接的PLC以太网模块中所设置的IP地址3,当新建完port之后,再回到第一步中新建完Device的设置,对设备的设置进行更改一下,右击左上方的Device,点击properties属性中设置端口,如下图：上图中的Port由刚开始的初始值改成刚刚我们添加的网络Port,然后点击OK即可4,现在所有的设置都已完成,接下来所需要做的就是在工具栏中MonitorFromDevice来进行设备的连接,来进行数据的接收和发送。

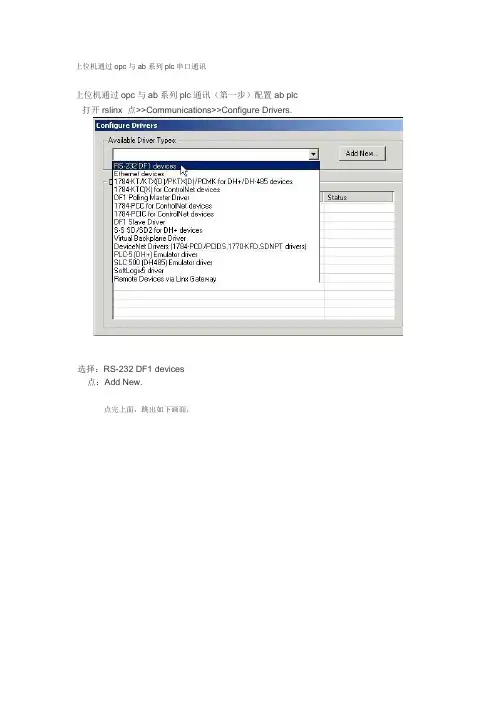

上位机通过opc与ab系列plc串口通讯上位机通过opc与ab系列plc通讯（第一步）配置 ab plc 打开rslinx 点>>Communications>>Configure Drivers.选择：RS-232 DF1 devices点：Add New.点完上面，跳出如下画面，点击：Auto-Configure 如果成功，就会显示Auto-Configure successful！点OK，就会又回到这个画面。

点strat，在后面显示runing。

点到这里，就会在“树”里看见你的设备了。

在树里，找到你的设备，点右键，选择Configure New DDE/OPC Topic.在树里，找到你的设备，点右键，选择Configure New DDE/OPC Topic.到这里，就配置完毕了。

然后打开rslinx自带的测试工具OPC Test Client 测试一下。

点开opc test client 点新建。

选择RSLinx OPC Server 点OK。

点击后，你的蓝色的标题栏内就显示OPC Test Client – [~RSLinx OPC Server].点：Group>>Add Group.取一个组名，（我这里是test），然后点OK.组创建以后，Item就激活了，点击：Item>>Add Item.在access path 填入你上面写的通道名（我这是ML1500) 在Item Name 处写入你要检视的单元名。

OPC Test Client 也可以测试其他的opc连接。

比如下图，我在开物组态中设置一个变量，通过opc就可在OPC Test Client 中看见。

好，结束，到此，你就可以配置你的上位机了。

abb plc使用手册欢迎使用ABB PLC使用手册！本手册将帮助您了解ABB PLC的基本操作和功能，以便您能够高效地使用该设备。

请按照以下内容逐步进行操作。

1. 硬件设置：1.1 将ABB PLC连接到电源，并确保电源稳定。

1.2 连接输入和输出设备。

1.3 检查连接是否安全可靠。

2. 编程环境设置：2.1 使用计算机连接到ABB PLC。

2.2 在计算机上打开ABB PLC编程软件。

2.3 创建一个新的工程文件，或者打开一个现有的工程文件。

3. 编写程序：3.1 了解ABB PLC编程语言，如Ladder Diagram（梯形图）或Structured Text（结构化文本）。

3.2 在编程软件中创建主程序和子程序。

3.3 使用逻辑元件（如继电器和计数器）以及数学和比较运算符来编写逻辑。

3.4 添加输出命令以控制连接的设备。

4. 调试和测试：4.1 在编程软件中进行逐行调试，以确保程序正确无误。

4.2 将程序下载到ABB PLC。

4.3 使用ABB PLC的在线监视功能进行测试，观察设备的响应是否符合预期。

5. 故障排除：5.1 如果遇到错误或设备故障，请参阅ABB PLC使用手册中的故障排除部分，并按照指示进行修复。

5.2 如果问题仍无法解决，请联系ABB技术支持寻求帮助。

6. 安全使用：6.1 在使用ABB PLC之前，请仔细阅读ABB PLC使用手册中的安全说明。

6.2 遵循所有安全规章制度，确保您的安全以及周围人员的安全。

本手册提供了基本的ABB PLC使用指南，帮助您开展项目并解决常见问题。

对于更高级的功能和应用，请参阅ABB PLC使用手册的进阶部分或联系ABB技术支持获取专业建议。

祝您在使用ABB PLC时取得成功！注意：在进行任何操作之前，请确保断电并遵循所有相关安全操作规程。

若不确定操作，请咨询专业人士或ABB技术支持。

ABB PLC使用手册仅供参考，请遵循实际设备的制造商提供的指示。
