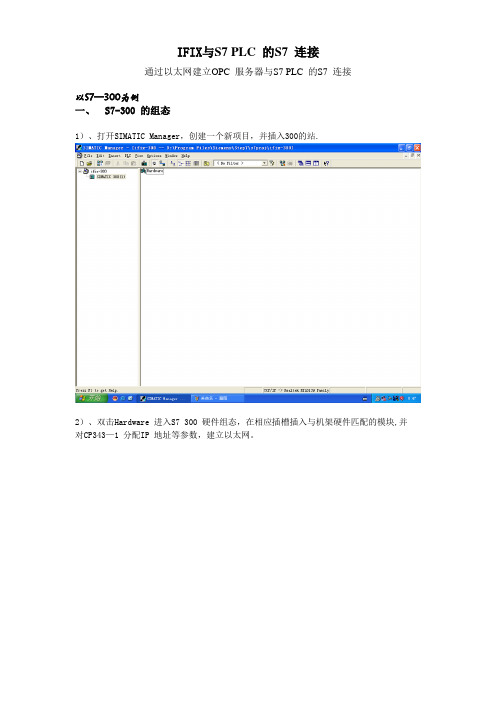

IFIX与S7 PLC 的S7 连接通过以太网建立OPC 服务器与S7 PLC 的S7 连接以S7—300为例一、S7-300 的组态1)、打开SIMATIC Manager,创建一个新项目,并插入300的站.2)、双击Hardware 进入S7 300 硬件组态,在相应插槽插入与机架硬件匹配的模块,并对CP343—1 分配IP 地址等参数,建立以太网。
3)、设置完各硬件参数后,点击存盘编译按钮,编译无误后即完成S7 300 硬件组态.4)、S7300PLC 的下载:首先要选择正确的下载路径,即设置PG/PC 接口:在“SIMATIC Manager”主菜单“Option"的下拉菜单中选择“Set PG/PC Interface”,或者打开操作系统的控制面板“Set PG/PC Interface”,进行设置,选择正确的通讯接口。
点击下载按钮下载S7-300的硬件配置。
二、配置PC 站的硬件机架2)、选择一号插槽,点击Add 按钮或鼠标右键选择添加,在添加组件窗口中选择OPC Server 点击OK 即完成。
3)、同样方法选择三号插槽添加IE Genaral后,即弹出其属性对话框,设置网卡参数,如IP 地址,子网掩码等。
4)、分配PC Station 名称点击“Station Name”按钮,指定PC站的名称,这里取名位PC1。
(命名原则:这里的PC 站名应与下面STEP7 硬件组态插入的PC Station 名称一致)。
点击“OK”确认即完成了PC站的硬件组态。
三、配置控制台(Configuration Console)的使用与设置1)、配置控制台(Configuration Console)是组态设置和诊断的核心工具,用于PC 硬件组件和PC 应用程序的组态和诊断。
2)、正确完成PC 站的硬件组态后,打开Configuration console.3)、找到网卡,并设定 mode of the module:Configuration mode,然后点击 Apply.四、在STEP 7 中组态PC Station1)、在STEP7项目中,插入一个PC站.特别注意的是,要将PC Station名称应改为与Station Configuration Editor 中所命名的Station Name 名称相同,这里为“PC1”。
OPCSERVERDCOM配置方法OPCSERVERDCOM是一种用于实现互操作性数据访问的技术,通过使用DCOM(分布式组件对象模型)允许不同平台和应用程序之间的通信。
在配置OPCSERVERDCOM之前,我们需要确保已经安装了OPC Server和DCOM组件。
本文将详细介绍OPCSERVERDCOM的配置方法,并提供一些最佳实践。
第一步:检查OPC Server的安装和配置状态在配置OPCSERVERDCOM之前,首先确保OPC Server已经安装并正确配置。
检查OPC Server的运行状态、配置文件和日志文件,以确保其正常工作。
确定OPC Server是否支持DCOM,并确认当前的OPC Server是否已经允许远程访问。
第二步:配置DCOM组件配置DCOM组件是使OPCSERVERDCOM正常工作的关键步骤。
按照以下步骤进行配置:2.导航到“计算机”>“我的电脑”>“DCOM配置”:在组件服务控制台中,依次展开“计算机”>“我的电脑”>“DCOM配置”。
4. 配置OPC Server应用程序的属性:右键点击OPC Server应用程序,选择“属性”。
在属性窗口中,选择“安全”选项卡。
5. 配置访问权限:在安全选项卡下,配置访问权限。
可以设置哪些用户或组可以访问OPC Server,并确定用户的访问级别。
推荐配置只有必要的用户和组可以访问OPC Server。
6.配置启动和激活权限:在安全选项卡下,配置“启动和激活权限”。
同样,只允许必要的用户和组拥有启动和激活权限。
7. 配置默认属性:在“属性”窗口中,选择“默认属性”选项卡。
在这里,可以配置OPC Server的身份验证方式和默认权限。
根据需求进行配置。
第三步:配置防火墙和安全策略为了确保OPCSERVERDCOM的安全性和可靠性,还需要配置防火墙和安全策略。
以下是一些建议的配置方法:1. 配置防火墙规则:如果操作系统上启用了防火墙,需要允许OPC Server和DCOM的通信。

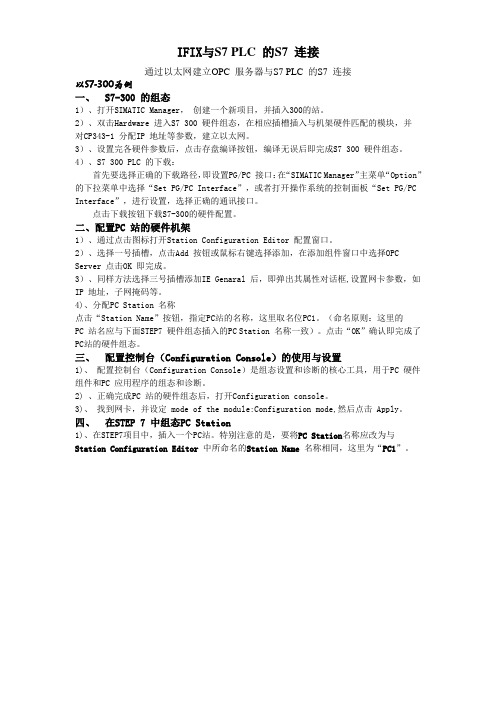

IFIX与S7 PLC 的S7 连接通过以太网建立OPC 服务器与S7 PLC 的S7 连接以S7-300为例一、S7-300 的组态1)、打开SIMATIC Manager,创建一个新项目,并插入300的站。
2)、双击Hardware 进入S7 300 硬件组态,在相应插槽插入与机架硬件匹配的模块,并对CP343-1 分配IP 地址等参数,建立以太网。
3)、设置完各硬件参数后,点击存盘编译按钮,编译无误后即完成S7 300 硬件组态。
4)、S7 300 PLC 的下载:首先要选择正确的下载路径,即设置PG/PC 接口:在“SIMATIC Manager”主菜单“Option”的下拉菜单中选择“Set PG/PC Interface”,或者打开操作系统的控制面板“Set PG/PC Interface”,进行设置,选择正确的通讯接口。
点击下载按钮下载S7-300的硬件配置。
二、配置PC 站的硬件机架1)、通过点击图标打开Station Configuration Editor 配置窗口。
2)、选择一号插槽,点击Add 按钮或鼠标右键选择添加,在添加组件窗口中选择OPC Server 点击OK 即完成。
3)、同样方法选择三号插槽添加IE Genaral 后,即弹出其属性对话框,设置网卡参数,如IP 地址,子网掩码等。
4)、分配PC Station 名称点击“Station Name”按钮,指定PC站的名称,这里取名位PC1。
(命名原则:这里的PC 站名应与下面STEP7 硬件组态插入的PC Station 名称一致)。
点击“OK”确认即完成了PC站的硬件组态。
三、配置控制台(Configuration Console)的使用与设置1)、配置控制台(Configuration Console)是组态设置和诊断的核心工具,用于PC 硬件组件和PC 应用程序的组态和诊断。
2) 、正确完成PC 站的硬件组态后,打开Configuration console。
简述西门子PLC的S7-1200的MODBUS/TCP通信的客户端及服务器设置作者:郭爱华来源:《价值工程》2019年第30期摘要:MODBUS/TCP是MODBUS 通讯中的一种以太网通讯方式,MODBUS/TCP通讯对使用硬件要求低,应用广泛。
西门子PLC的S7-200可以设置为MODBUS/TCP通信方法,其中使用了两个MODBUS/TCP命令“MB_CLIENT”指令和“MB_SERVER”指令,它们分别将PLC设置MODBUS客户端和MODBUS服务器,本文重点介绍这两个命令的设置方法。
Abstract: MODBUS/TCP is an Ethernet communication method in MODBUS communication. MODBUS/TCP communication has low hardware requirements and a wide range of uses. The Siemens PLC S7-1200 can be set to the MODBUS/TCP communication method, in which two MODBUS/TCP commands "MB_CLIENT" and "MB_SERVER" are used, which respectively set the PLC as a MODBUS client for industrial robots and MODBUS server for MES manufacturing process execution and management system. This paper focuses on the setting methods of these two commands.关键词:MODBUS/TCP;S7-1200;客户端;服务器Key words: MODBUS/TCP;S7-1200;client;server中图分类号:TP368.5 ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文献标识码:A ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文章编号:1006-4311(2019)30-0204-030 ;引言自动化系统包括多种通讯协定,它们是可以应用于工业控制器上的通用语言。

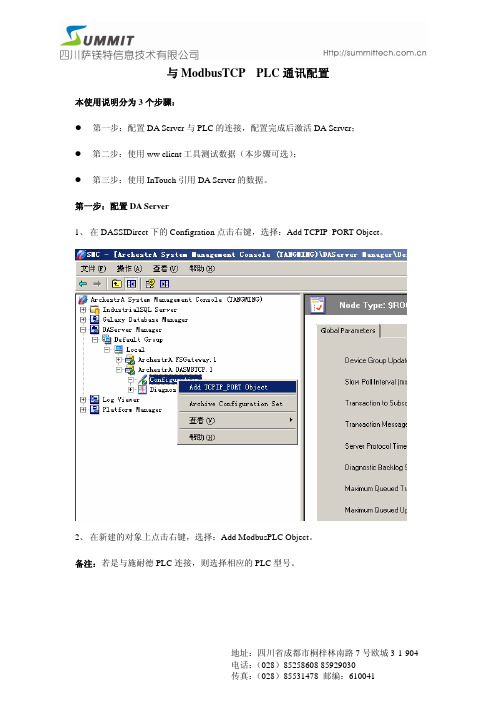

与ModbusTCP PLC通讯配置本使用说明分为3个步骤:z第一步:配置DA Server与PLC的连接,配置完成后激活DA Server;z第二步:使用ww client工具测试数据(本步骤可选);z第三步:使用InTouch引用DA Server的数据。
第一步:配置DA Server1、在DASSIDirect下的Configration点击右键,选择:Add TCPIP_PORT Object。
2、在新建的对象上点击右键,选择:Add ModbusPLC Object。
备注:若是与施耐德PLC连接,则选择相应的PLC型号。
3、按照下图进行各项参数配置:z NetWork Address:PLC的IP地址;z Port Number:502,可以默认,若Modbus PLC设备实际参数不一致,则需要修改;z其他选项可以默认,若需改动,请根据Modbus PLC设备实际参数进行修改。
4、在Device Group处点击右键新建一个Topic名称,可以默认更新间隔时间为1000ms。
5、在Device Items面板中添加变量点。
z Name:自定义的数据点名称;z Item Reference:PLC中相应的数据点地址。
(注:若PLC中数据点为16进制或其他进制,需要转换为10进制)在该面板上点击右键,可以将配置的内容导出为CSV文件,便于保存数据引用的配置文件。
CSV文件内容如下图所示。
备注:导出为CSV文件后,可以对该文件进行编辑,将需要在DA Server中建立的数据点按照上图所示的格式全部在CSV文件中编辑完成,并在DA Server中“Device Items”面板中选择“Import”导入。
6、配置完成后,点击右上角保存按钮,然后点击在该DA Server上点击右键,选择:ActiveServer。
第二步:测试DA Server是否采集到PLC中的数据1、运行wwclient.exe。
MIKOM PLC OPC SERVER使用说明及与组态王连接应用示例一、功能简介MIKOM PLC OPC SERVER可以作为标准的OPC服务程序使用。
它将串口通讯接口(MX系列PLC均可)、以太网卡通讯接口(MX2H/2V系列PLC)转为标准的OPC服务器,向其它OPC客户端提供数据。
二、OPC SERVER程序的安装z操作系统的要求:WIN2000/WINNT4.0(补丁6)/WIN XP简体中文板z MIKOM PLC OPC SERVER程序的安装(略),可以按安装提示的默认值进行安装三、OPC SERVER窗口及功能介绍MIKOM PLC OPC SERVER窗口主要由四部分组成:菜单栏,工具栏,设备和组显示区,数据项显示区。
如下图所示:z数据项显示区:显示本工程中设备或组下定义的数据项信息。
右击列头有下拉显示选项,客户根据自我需要选择想要显示的功能,灵活方便。
z菜单栏和工具栏:显示系统操作菜单和系统工具。
z设备和组显示区:显示本工程中定义的设备和组的信息在开发模式下数据项显示信息包括:元件名称:数据项名称变量ID:数据项变量的ID号,一个变量对应一个变量ID,同一数据组内ID名称不得重复。
数据类型:数据项中寄存器对应的数据类型。
协议地址:即Modbus通讯地址。
活动句柄:内部资源代码,客户不必参考此数值。
在运行模式下,数据项显示的信息包括:当前值:显示数据项变量的实时值。
时间戳:时间戳表明服务器最近一次从设备读取数据的时间。
通讯质量:表征服务器从设备读取的数据是否是有效数据:GOOD,表示有效数据;BAD表示无效数据。
服务器与设备之间的通讯是否正常,可以通过质量戳来判断,如果质量戳显示为“GOOD”,则表示通讯正常。
通讯计数:通讯正常后,表征服务器从设备读取数据的有效次数,如若通讯不良,则此数值为0,若中途通讯中断,再次连接通讯时,通讯计数归零后重新计数。
四、OPC SERVER使用实例下面以麦科电气的MX2H PLC为例,进一步说明OPC SERVER的使用。
WinCC OPC服务器配置1. OPC操作引言WinCC OPC服务器和OPC客户机之时的数据交换通过DCOM进行。
安装WinCC后,WinCC OPC服务器的DCOM设置正确。
如下情况设置必须改变:" 如果登记到OPC客户机或服务器计算机的用户没有管理员员限" 如果用不同于OPC客户机的帐号登记OPC服务器。
注意下列说明描述了授员OPC服务器的完整版本,没有考虑安全性需求。
这些设置允许通过OPC进行连接。
建议这些设置由网络管理员完成。
组组DCOM需要Windows 2000或Windows XP 网络技术的基础知识。
关于DCOM和许可的附加信息可以参见Windows 2000或Windows XP文档。
2、改变DCOM 设置引言安装WinCC后,WinCC OPC服务器的DCOM设置正确。
如下情况设置必须改变:" 如果登记OPC客户机或服务器计算机的用户没有管理员员限" 如果用不同于OPC客户机的帐号登记OPC服务器注意下列说明描述了授员OPC服务器的完整版本,没有考虑安全性需求。
这些设置允许通过OPC进行连接。
建议这些设置由网络管理员完成。
组组DCOM需要Windows 2000和Windows XP 网络技术的基础知识。
关于DCOM和许可的附加信息可以参见Windows 2000和Windows XP文档。
2.1 改变Windows 2000的DCOM 设置先决条件在OPC客户机计算机的用户管理器中,创建WinCC OPC服务器用于运行的用户帐号。
反过来,在OPC服务器计算机上建立客户机的用户帐号。
62 在线帮助的发行版步骤从开始菜单中选选“运行...”并输入“dcomcnfg.exe”。
显示“分布式COM组组属性”对对框。
2 选选“该用程序”标标并在列表中定位“OPCServer.WinCC”。
如果是WinCC OPC HDA服务器,必须使用条目“OPCHDAServers.WinCC”。
NETS7IE 使用入门使用SIMATIC NET v6.0 和OPC SERVER 配置和调试IE 的S7 连接1、准备工作2、配置PC站3、测试连接1、准备工作所需组件:PC 机以太网网卡SIMATIC NET CD 07/2001S7-300/400 带以太网模块需要说明两种配置工具的差别:NCM PCNCM PC 是由SIMATIC NET CD提供的工具用来建立PC项目以及打开STEP 7 项目。
然而用它不能打开STEP 7 项目中的块。
STEP 7PC上有STEP 7 的完整版本就不需要 NCM PC 了。
PC 站可以由STEP 7 软件包配置。
Top2、配置PC站在成功安装软件和硬件并重启机器后,可见如下调试向导:向导的步数取决于你PC里被检测到的通讯模块数量。
同时工作的模块越是多,你就要用更多步数。
单击“Next”继续。
在这里你可以设置模块的两种模式:"Use module for productive operation in configured PC station"如果你要用OPC server 通过该模块通讯,就一定要用此项。
"Use module for PG operation only"如果是被STEP 7的在线功能使用或仅用于普通的办公网络,就选择此项。
本例中不用此项。
这里请选择“configured mode”,单击“Next”继续。
这里你可以确定你要使用的接口:"SIMATIC NET OPC Server in configured PC station" 指的是通过OPC客户通讯。
"Configure more applications"指的是通过其他应用程序通讯,比如:C 接口。
这里请选择"SIMATIC NET OPC Server in configured PC station" 。
现场OPC SERVER服务器与OPC客户端远程连接设置方法目录概述 (2)1 硬件连接 (2)2 电脑用户名及网段设置 (2)2.1 OPC Server服务器端PC查询 (2)2.2 OPC Client客户端PC设置 (3)3 电脑DCOM配置 (3)3.1 OPC服务器电脑上DCOM配置 (3)3.2 OPC SERVER 服务器上的防火墙做如下设置: (8)3.3 客户端机器上DCOM配置 (11)3.4 本地安全策略配置 (16)4 OPC Server与Client软件调试 (17)5 如何对电脑添加用户名和密码后自动重启 (19)概述现场测试OPC SERVER服务器,需要清楚现场中控系统组态软件,如何去查询变量,下面以亚控组态王6.55版本为例,简述一下测试OPC SERVER服务器的操作流程。
测试OPC Server服务器最麻烦的是双方电脑DCOM的配置,本身调试非常简单。
测试OPC SERVER服务器工具及软件,如表11硬件连接现场查看中控组态系统工控机网线接口,有的现场会配置一台交换机,只需要测试用的PC与工控机在同一个局域网内即可。
如图1OPC Server中控主机图12电脑用户名及网段设置2.1OPC Server服务器端PC查询现场查看工控机电脑的登陆用户名及密码,登陆用户名一般为Administrator,如果工控机电脑登陆用户名没有密码,还需要设置一个密码。
查看一下工控机电脑的IP,如:192.168.1.112。
2.2OPC Client客户端PC设置测试用的PC登陆用户名以及登陆密码需要跟OPC Server服务器所在的电脑设置一样。
两台PC之间的电脑IP处于同一个网段内。
3电脑DCOM配置3.1OPC服务器电脑上DCOM配置1. 在服务器工控电脑上开始—>运行—>输入:dcomcnfg,进行DCOM配置。
弹出下面的界面:2.按照上面的画面,进行操作弹出DCOM的总体默认属性页面,将“在这台计算机上启用分布式COM”打上勾,将默认身份级别改为“无”。
modbusTCP OPC server设置方法
硬件设备:adam5510TCP、PC机、交叉网线、24V直流电源。
软件设备:modbusTCP OPC server。
1首先将PC机与adam5510TCP通过以太网连接,PC机与adam5510TCP的IP地址为同一网段,假设PC机的IP为10.0.0.2,adam5510TCP的IP为10.0.0.1。
可使用adam 5510 series utility设置。
2 打开modbusTCP OPC server\ modbusTCP configurator。
3 点击file\new, 新建一个工程test.mdb
4 右键点击address Space\new\device,新建一个设备。
如下图,将设备命名为adam5510TCP, IP地址为adam5510TCP的实际地址(假设为10.0.0.1),端口号为502。
图中Bits表示adam5510TCP上的数字量IO点数,words表示模拟量IO点数。
假设adam5510TCP上有一个模拟量输入模块adam5017(8路),一个数字量输入模块adam5050(16路),则words设置为8,Bits设置为16。
点击APPL Y保存。
5右键单击adam5510TCP\new\data Item,添加模块。
假设第一个槽为adam5017,则设置名称为adam5017, Start addr设置为1,location Type选择3XXXX 或者4XXXX,modbus Type选择real。
点击APPL Y 保存。
同理设置第2个模块。
名称为adam5050, Start addr设置为2,location Type 选择0XXXX。
点击APPL Y保存。
6 至此adam5510TCP设置完成,关闭modbusTCP configurator。
打开
modbusTCP OPC server\adamOPC Browser
7右击advantech modbusTCPDA\ connect
至此,OPCsever的设置就完成了。
