OPC配置说明
MCGS做客户端
目录
一、环境配置 (2)
1 软件版本 (2)
1.1 MCGS软件安装 (2)
2 OPC配置 (2)
2.1 OPC本地通讯 (2)
2.2 OPC远程通讯 (2)
二、MCGS为客户端 (5)
1 首先保证服务器正常。检测方法： (5)
2 MCGS组态 (6)
3 通讯测试 (8)
一、环境配置
1 软件版本
客户端MCGS版本：MCGS 6.2改进版本
1.1 MCGS软件安装
1.安装MCGS通用6.2
2.更换OPC改进版本环境至MCGS\PROGRAM目录下
3.拷贝“OPC库文件”至MCGS\PROGRAM目录下
4.重起计算机
2 OPC配置
2.1 OPC本地通讯
本地通讯不需要配置。
2.2 OPC远程通讯
1）计算机系统是Windows 2000
对于2000操作系统不需要配置。
2）计算机系统是Windows XP
对于XP系统，必需配置DCOM。
WinXp DCOM配置：
要进行DCOM安全配置，操作者通常必须拥有客户和服务器计算机的管理员权限。
帐户：必须有一个administrators用户组下面的administrator用户，用此帐户登陆。必须有一个gusets用户组下面的guest用户，无密码，保证被启动。
服务器和客户端的用户名密码需要保持一致，一般建议使用administrator登录，密码相同即可。
协议：必须添加NWLink IPX/SPX/NetBIOS Compatible Transport Protocol 协议。
防火墙：关闭xp自带防火墙，建议病毒防火墙也关闭。
配置
为了配置方便，客户端和服务端采用相同的配置方式。

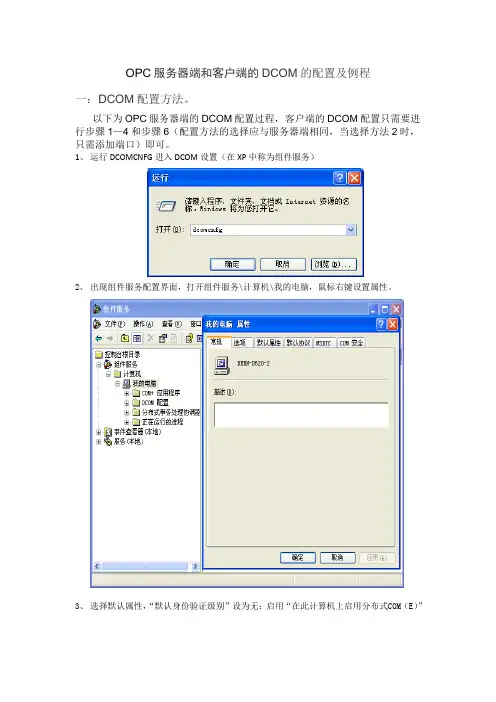

开始—运行输入dcomcnfg，双击组件服务—计算机，对我的电脑单击右键属性。
常规：默认不变
选项：默认不变
默认属性：
选择在此计算机上启动分布式com
默认身份验证级别：连接
默认模拟级别：标识
默认协议：保证TPC/IP协议在最上面
MCDTC：默认不变
COM安全：
1.访问权限：
a编辑默认值：添加administrator，guest，everyone，权限全为允
许。
b 编辑限制：添加everyone，权限全为允许。
2.启动和激活权限：
a编辑默认值：添加administrator，guest，everyone，权限全为允
许。
b 编辑限制：添加everyone，权限全为允许。
双击我的电脑—dcom配置。
选择具体的应用程序右键属性：
如要连接研华的OPC Server，则选择“advantech ADAM series opc server”，其他OPC
服务器设置相同。
常规：身份验证级别为：默认值
位置：在这台计算机上运行
安全：全为默认值
终结点：默认不变
标识：选交互式用户
OPCEnum右键属性进行配置。
常规：身份验证级别为：默认值
位置：在这台计算机上运行
安全：全为默认值
终结点：默认不变
标识：选交互式用户
二、MCGS为客户端
1 首先保证服务器正常。
检测方法：
运行服务器，使用标准客户端访问，如果访问有数据并且正常，然后再使用MCGS访问。
标准客户端-标准OPC Client.exe使用见标准客户端的使用说明.doc
2 MCGS组态
打开MCGS组态环境
设备窗口设置：
打开设备窗口
从设备管理中添加OPC设备，打开OPC设备
从OPC服务器栏中点击省络号按钮
如果是远程访问此
处会输入服务器IP 以研华opc服务器（Advantech.ADAM.1）为例，选择注册的OPC服务器为
Advantech.ADAM.1,按确定；如果远程访问OPC服务器，在网络节点输入服务器的IP地址，例如：\\200.200.200.190，然后查找，再选择Advantech.ADAM.1,按确定。
如果是远程访问此
处会显示服务器IP
就成功的检测到研华的OPC设备。
打开通道连接，点击查询通道按钮，画面就会切换到下面的画面
将你所需要的变量选择上，点击确定。就会出现一下界面
连接对象，选择快速连接
变量连接分别为Data00、Data01、Data02.将这三个变量的分别连接到输入框。
进行组态，打开在用户窗口，新建一个窗口。进行对窗口编辑。
在此窗口中，Data00、Data01、Data02.将这三个变量的分别连接到对应的输入框中。
3 通讯测试
1、运行ADAM OPC Server，运行模拟数据
将Monitor选择上将会出现模拟的数据如下
2、进入MCGS运行环境
通过工程我们的MCGS软件可以读到研华OPC的模拟数据。
打开研华OPC服务器，同时运行MCGS工程，可以看到两个软件中的数据是同时同大小的，说明数据交换正常，刷新较好。
北京昆仑通态技术部
