WINCC的OPC 通讯配置设置

WINCC OPC服务器配置1、简介本文档提供了WinCC OPC服务器配置的详细步骤和说明。

通过本文档，您将学习如何正确配置WinCC OPC服务器以便与其他系统进行数据交互。

2、准备工作在开始配置WinCC OPC服务器之前，您需要完成以下准备工作：- 安装并配置WinCC系统- 确保计算机连接了目标设备（如PLC、SCADA等）- 了解所需的OPC服务器和其相关参数3、配置WinCC OPC服务器以下章节将逐步指导您完成WinCC OPC服务器的配置。

3.1 安装OPC服务器首先，您需要安装所需的OPC服务器。

请按照提供的安装向导进行操作，并确保服务器成功安装并运行。

3.2 配置OPC服务器连接接下来，您需要配置WinCC与已安装的OPC服务器之间的连接。

3.2.1 打开WinCC配置工具打开WinCC配置工具，导航到“通信”选项卡。

3.2.2 添加OPC服务器在“通信”选项卡下，找到“OPC服务器”选项。

“添加”按钮，然后输入您安装的OPC服务器的名称和地质。

3.2.3 配置OPC服务器连接在添加完OPC服务器后，选择该服务器并“配置”按钮。

在弹出的窗口中，您可以输入OPC服务器的详细信息（如用户名、密码等）以进行连接配置。

3.2.4 测试连接完成上述步骤后，您可以“测试连接”按钮来验证WinCC与OPC服务器之间的连接是否成功建立。

4、数据交互配置一旦WinCC与OPC服务器连接成功，您可以开始配置数据交互设置。

4.1 添加数据源在WinCC配置工具中，导航到“通信”选项卡下的“OPC服务器”选项。

选择您已配置的OPC服务器，并“添加数据源”按钮。

输入数据源的名称和其它相关参数。

4.2 配置数据项在数据源下创建并配置数据项。

您可以指定数据项的名称、地质和数据类型等。

4.3 配置标签（Tags）将数据项与标签相关联。

通过为标签指定名称和属性，您可以更好地管理和组织数据项。

5、附件本文档涉及的附件如下：- 示例配置截图（见附件A）- WinCC安装手册（见附件B）附件A: 示例配置截图（示例：jpg）附件B: WinCC安装手册（wincc_manual：pdf）6、法律名词及注释本文档所涉及的法律名词及其注释如下：- OPC（OLE for Process Control）：用于实现不同自动化设备间互联互通的标准。

WINCC 和触摸屏的OPC通讯的总结：触摸屏只能做OPC SERVER，支持OPC XML ，设置如下：在设备设置中将“作为OPC服务器”选中即可因为WINCC支持OPC ＤＡ，所以需要安装一个软件，在ＷＩＮＣＣＦＬＥＸＩＢＬＥ光盘中ＣＤ２―――wincc flexible---OPCXMLGATEW AY\Setup 进行安装即可安装后在开始---simatic---OPC XML GETW AY,组态如下：名称随便写，输入触摸屏的IP地址。

WINCC 中的设置：手动建立连接：1 在[OPC Groups(OPCHN unit #1)]项上单击右键，选"新驱动程序的连接"；2 连接属性窗口中，名字随便输入，好记就行。

比如[OPCpoint]；3 单击名字右边的"属性"按钮；4 在打开的OPC组设置窗口中的[OPC服务器名称]中输入当前OPC服务器的名称，如"KEPServer"；5 点击右边的"测试服务器"按钮测试是否能连接到KEPServer服务器。

如果连接不上，说明KEPServer服务器名称不对。

也可以用向导直接生成KEPServer服务器的连接。

向导方式：1 在[OPC Groups(OPCHN unit #1)]项上单击右键，选"系统参数"；2 在弹出的[OPC条目管理器]中选择"\\"并等待本机上的OPC服务列表展开；3 选中展开OPC服务器列表中的KEPServerOPC服务器对应的OPC服务器名称；4 单击右下角的[列表服务器]按钮，打开"过滤标准"窗口，直接点击[下一步]；5 在弹出的KEPServerOPC服务列表中，选择右边框中的任一个变量；6 点击窗口右下方的[添加条目]按钮，把选中的变量添加到WinCC的OPC变量列表中；"OPCtags"窗口选择[是]；"新建连接"窗口中选择[确定]；"添加变量"窗口中直接选择[完成]；7 关闭窗口，返回到WinCC的OPC变量通道，就看到了刚刚添加的OPC通道和OPC变量了，单击通道可以看到刚刚添加的OPC通道服务器名称，单击变量可以看到OPC变量的寻址名称。

WINCC OPC服务器配置WINCC OPC服务器配置⒈简介本文档描述了如何配置WINCC OPC服务器，以实现与其他设备进行数据通信。

WINCC OPC服务器是一种软件服务，通过使用OPC （OLE for Process Control）协议，允许不同厂商生产的设备和系统进行通信。

本文档详细介绍了WINCC OPC服务器的配置过程，并提供了相关步骤和说明。

⒉准备工作在开始配置WINCC OPC服务器之前，需要进行以下准备工作：⑴确保WINCC软件已正确安装并配置。

⑵确保需要与WINCC OPC服务器通信的设备已正确安装并连接。

⒊WINCC OPC服务器配置步骤根据以下步骤进行WINCC OPC服务器的配置：⑴打开WINCC配置工具。

⑵在配置工具中，选择OPC服务器配置选项。

⑶“添加服务器”按钮，添加新的OPC服务器。

⑷在弹出的对话框中，输入服务器的名称和描述信息，并选择通信协议（如OPC DA、OPC HDA等）。

⑸配置OPC服务器的连接属性，包括远程主机名、端口号等。

⑹确定配置信息并保存。

⒋配置设备通信配置设备通信是实现与WINCC OPC服务器通信的关键步骤。

根据实际设备的类型和要求，选择适合的通信方式，并按照以下步骤进行配置：⑴打开WINCC配置工具。

⑵在配置工具中，选择设备通信配置选项。

⑶选择要配置的设备，并根据设备提供的通信协议和参数进行配置。

⑷确定配置信息并保存。

⒌测试通信配置完成后，需要测试与WINCC OPC服务器的通信是否正常。

按照以下步骤进行测试：⑴打开WINCC配置工具。

⑵在配置工具中，选择测试工具选项。

⑶选择要测试的设备或OPC服务器。

⑷执行测试命令并查看测试结果。

⒍附件本文档涉及的附件包括：- WINCC软件安装文件- WINCC配置工具使用手册- 设备通信协议文档⒎法律名词及注释在本文档中涉及的法律名词及其注释如下：- OPC（OLE for Process Control）：一种基于标准化协议的工业自动化通信技术，用于实现设备间的数据交换和通信。

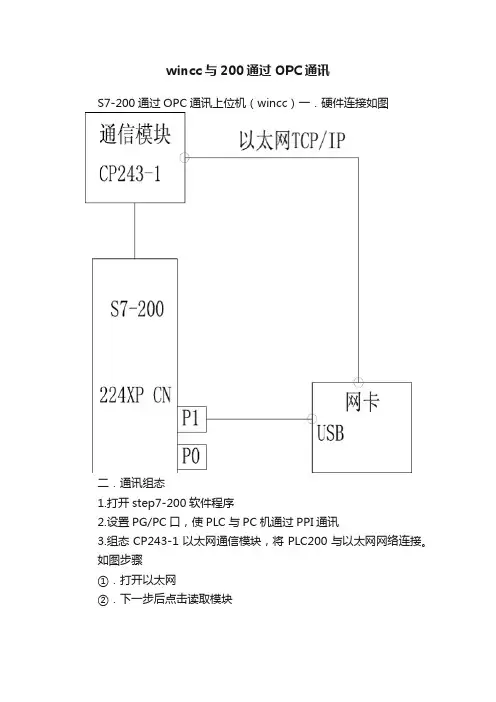

wincc与200通过OPC通讯S7-200通过OPC通讯上位机（wincc）一．硬件连接如图二．通讯组态1.打开step7-200软件程序2.设置PG/PC口，使PLC与PC机通过PPI通讯3.组态CP243-1以太网通信模块，将PLC200与以太网网络连接。

如图步骤①．打开以太网②．下一步后点击读取模块③．下一步后如图设置IP地址等④．下一步后为此模块配置1的连接数目（与一个上位机连接）⑤．下一步后如图选择“此为服务器连接”选项，接受所有连接请求。

将CP243-1设置为服务器，WINCC作为客户端读取服务器。

⑥．下一步生成CRC保护⑦．下一步后点击建议地址，将地址选至较大数值（此处是为CP243-1选取储存地址，建议靠后，以免与别的地址冲突）⑧．下一步后完成向导4.建立OPC服务器，在OPC服务器内添加变量，与PLC200地址关联。

①．打开V1.0 PC Access SP3软件后，如图输入符号，寻找相对应项目的符号表。

②．如果需要添加变量，可如图添加。

③．添加后设置相应的符号属性和地址④．测试变量，如图选中变量后点在测试客户机中增加当前项目⑤．下方出现相应测试变量后，点测试客户机状态。

下方显示质量“好”即为接通。

5.WINCC与OPC服务器建立连接①．设置PC机IP地址为192.168.0.2（前面已设置CP243-1地址为192.168.0.3，且网关地址为192.168.0.1，所以此处设置应与CP243-1地址为同一网关，即将上位机与通讯模块处于同一IP地址段）②．打开WINCC，在相应项目中添加通讯驱动，如图添加OPC.chn③．选择OPC服务器，如图添加条目后下一步完成后如图，通讯完成。

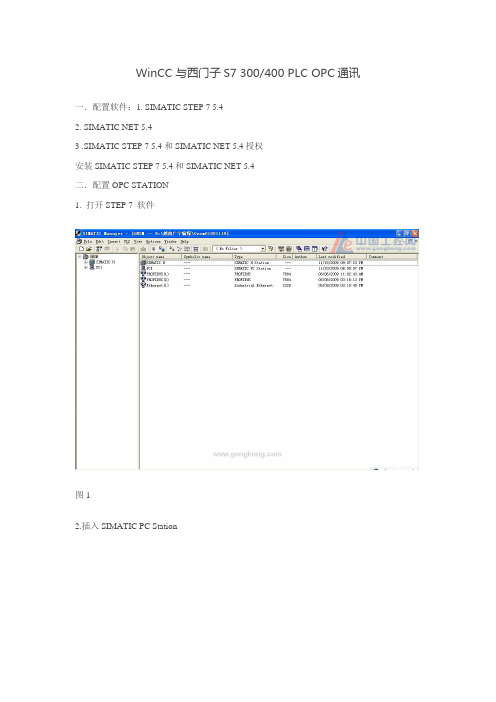

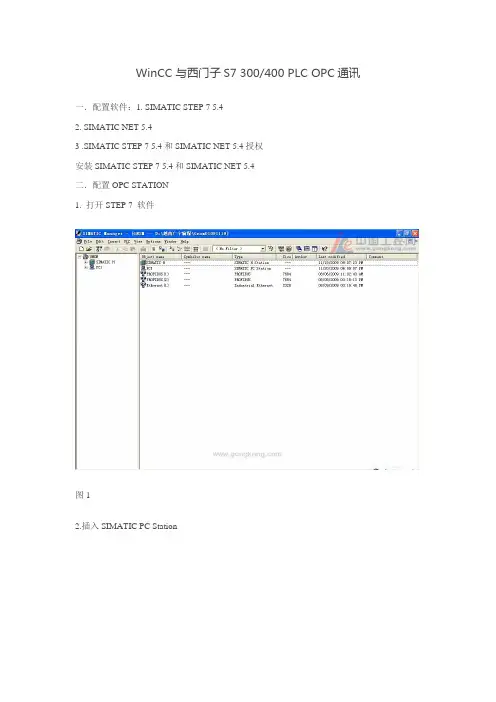

WinCC 与西门子S7 300/400 PLC OPC通讯一．配置软件：1. SIMATIC STEP 7 5.42. SIMATIC NET 5.43 .SIMATIC STEP 7 5.4和SIMATIC NET 5.4授权安装SIMATIC STEP 7 5.4和SIMATIC NET 5.4二．配置OPC STATION1. 打开STEP 7 软件图12.插入SIMATIC PC Station图23.重新命名为“PC2”图34.组态SIMATIC PC STATIONG，双击“configuration”图45.在第一槽插入OPC SW V6.3图56.插入OPC完成图67.插入IE General SW V6.2 sp1图78.设置网卡IP地址和网络掩码图89．IE General 网卡配置完成图910．点击网络结构，进行网络组态图1011.设置OPC和CPU 414-4H连接图1112设置OPC和CPU 414-4H（1）连接编辑图1213.设置OPC连接标签，双击”PC2”OPC，打开“OPC Server”窗口图1314.选择S7选项图1415 选择S7中的Configured选项图1516 点击Configure图1617 进入Configure Symbols选项图1718 选择CPU 414-4 H图1819 点击“OK”，进入OPC Server对话框，选择S7下的“ALL”，点击“OK”完成配置。

图1920. 查看SIMATIC NET下的symbolic,文件空。

图20三．配置Station NET1. 点击计算机左下角的小计算机，打开Station配置。

图12 在第一槽插入OPC Server图23．在第三槽插入IE General图34．插入完成图45 将“Station Name”命名”PC2”名称和SMATIC PC STATION相同。

图56.将下载路径设置为本地路径“local”图67．PC2出现黄色小箭头图78.将“PC2”下载SIMATIC NET图89．查看symbolic文件，生成2个OPC配置文件图9四．OPC Server测试1,打开OPC Client连接OPC Simatic NET图12.连接OPC SimaticNET图23 右键选中“AUTO CREATE TAGS”图34．OPC连接成功图4重新配置新OPC服务器时，只需要将“symbolic”文件目录下的2个文件拷贝到新配置的机器即可。

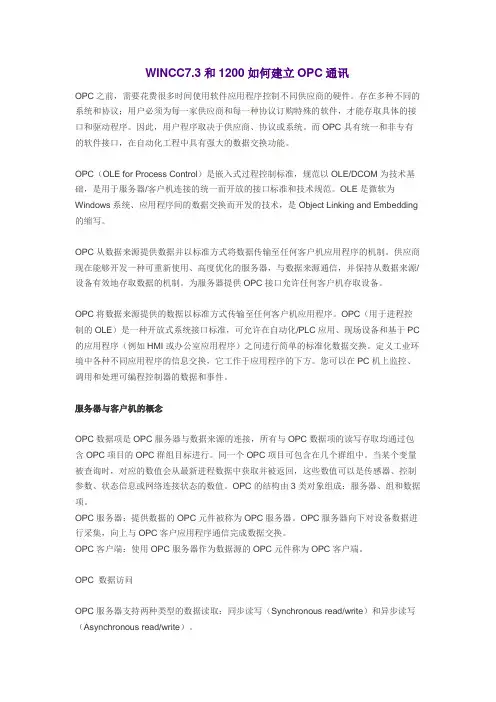

WINCC7.3和1200如何建立OPC通讯OPC之前，需要花费很多时间使用软件应用程序控制不同供应商的硬件。

存在多种不同的系统和协议；用户必须为每一家供应商和每一种协议订购特殊的软件，才能存取具体的接口和驱动程序。

因此，用户程序取决于供应商、协议或系统。

而OPC具有统一和非专有的软件接口，在自动化工程中具有强大的数据交换功能。

OPC（OLE for Process Control）是嵌入式过程控制标准，规范以OLE/DCOM为技术基础，是用于服务器/客户机连接的统一而开放的接口标准和技术规范。

OLE是微软为Windows系统、应用程序间的数据交换而开发的技术，是Object Linking and Embedding 的缩写。

OPC从数据来源提供数据并以标准方式将数据传输至任何客户机应用程序的机制。

供应商现在能够开发一种可重新使用、高度优化的服务器，与数据来源通信，并保持从数据来源/设备有效地存取数据的机制。

为服务器提供OPC接口允许任何客户机存取设备。

OPC将数据来源提供的数据以标准方式传输至任何客户机应用程序。

OPC（用于进程控制的OLE）是一种开放式系统接口标准，可允许在自动化/PLC应用、现场设备和基于PC 的应用程序（例如HMI或办公室应用程序）之间进行简单的标准化数据交换。

定义工业环境中各种不同应用程序的信息交换，它工作于应用程序的下方。

您可以在PC机上监控、调用和处理可编程控制器的数据和事件。

服务器与客户机的概念OPC数据项是OPC服务器与数据来源的连接，所有与OPC数据项的读写存取均通过包含OPC项目的OPC群组目标进行。

同一个OPC项目可包含在几个群组中。

当某个变量被查询时，对应的数值会从最新进程数据中获取并被返回，这些数值可以是传感器、控制参数、状态信息或网络连接状态的数值。

OPC的结构由3类对象组成：服务器、组和数据项。

OPC服务器：提供数据的OPC元件被称为OPC服务器。

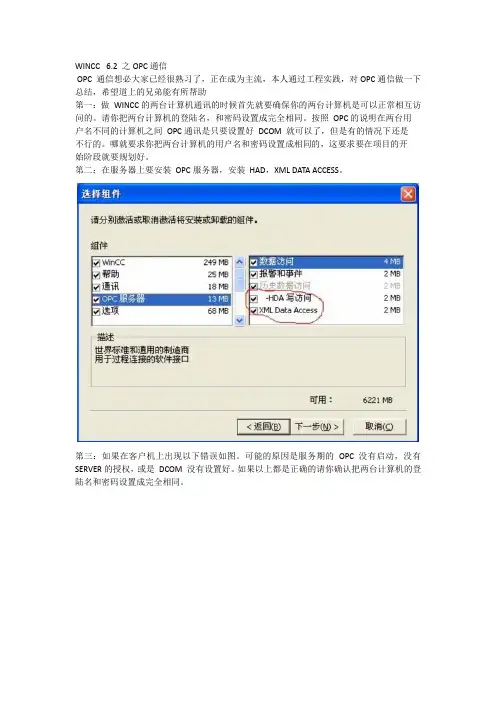

WINCC 6.2 之OPC通信
OPC 通信想必大家已经很熟习了，正在成为主流，本人通过工程实践，对OPC通信做一下总结，希望道上的兄弟能有所帮助
第一：做WINCC的两台计算机通讯的时候首先就要确保你的两台计算机是可以正常相互访问的。

请你把两台计算机的登陆名，和密码设置成完全相同。

按照OPC的说明在两台用户名不同的计算机之间OPC通讯是只要设置好DCOM 就可以了，但是有的情况下还是
不行的。

哪就要求你把两台计算机的用户名和密码设置成相同的，这要求要在项目的开
始阶段就要规划好。

第二：在服务器上要安装OPC服务器，安装HAD，XML DATA ACCESS。

第三：如果在客户机上出现以下错误如图。

可能的原因是服务期的OPC没有启动，没有SERVER的授权，或是DCOM 没有设置好。

如果以上都是正确的请你确认把两台计算机的登陆名和密码设置成完全相同。

第四：DCOM 设置如图，在系统的开始菜单运行里输入dcomcnfg。

在启动激活里设置以下用户：
administrators,everyone, interactive,network,sImatic hmi,system 等用户的允许权限设置成全部
允许，访问权限和配置权限也做同样设置。

如果还是不行请在添加用户试一试如SIMATIC 的用户。

第五：WINCC OPC SERVER 通讯的计算机要在同一个网段内，两台计算机的用户名和密码最好要相同，否则可能会通讯不上。

我是小鹿，希望大家共同进步。

OPC软件与WINCC通讯OPC软件与WINCC通讯一、OPC软件设置打开KEPServerEx软件，到Tool->Options进入OPC DX选项卡下面。

将Enable OPC Date Exchange打勾，详细功能请参照下面帮助，点击确定。

二、OPC软件下添加通讯变量。

这里新建一个三菱的驱动，通过485串口通讯(非编程口)，选择驱动名称为Mitsubishi FX Net，点击下一步。

设置通讯接口，将Flow设置成始终。

点击下一步。

三菱的协议数据位为7位，这个要注意。

下面为默认。

再点击完成。

然后点击新建驱动。

选择PLC型号为FX3U，点击下一步。

设置PLC地址。

关于三菱里面的PLC地址与通讯参数设置请参照三菱PLC 帮助，与KEPServerEx帮助。

以下是KEPServerEx软件帮助。

KEPServerEx软件支持的PLC型号与通讯协议。

需要在三菱PLC中选择格式一，和校验。

下面全部选择默认参数。

点击完成。

在PLC1上点右键新建变量或者变量组。

如果变量很多推荐使用变量组功能，这里就不再演示，这里直接新建变量了。

填写变量名，变量地址，注释，变量类型，还有读写权限。

点击确定。

此时新建变量已完成。

三、OPC软件与PLC通讯测试点击工具栏中的OPC进行测试。

到FX3U.PLC1下监控变量的值。

后面有质量是Bad，还是Good，说明是已建立通讯还是通讯失败。

另外软件下面也有相关信息这个报警说明我的COM1已被使用。

如果WINCC需要监控OPC软件与PLC是否连接成功，可以监控FX3U.PLC1._System中的Error变量的值，如果是TRUE说明通讯失败。

四、WINCC建立连接在变量管理上点击右键，选择添加新的驱动程序。

选择OPC.chn。

WINCC 7.0以后软件中集成的Modbus TCPIP驱动。

这样是WINCC应用更方便。

在OPC Groups上点击右键选择系统参数，此时WINCC开始查询电脑中的OPC 服务器。

LK系列PLC与WINCC通讯设置一、设置LK系列PLC的OPC Server：在设置OPC Server之前，要进行程序下载。

1、在PLC程序中，要连接的变量一定要使用变量名进行声明。

2、下载PLC程序时，一定要下载符号表。

点击“工程——选项”后弹出对话框，将选中选项的“下载符号表”打勾。

程序按如上设置进行下载后，进行LK的OPC Server设置。

3、在OPC Server中进行通道添加，在-$-ROOT-$-处鼠标点击右键，选择添加通道。

4、在对话框里，点击“下一步”。

通道名随意改，多个通道名不要重复。

在此使用默认。

5、进行通讯协议的选择。

只有一个选项，选上即可。

选择后点击“下一步”。

6、使用默认参数即可，点击“完成”。

7、在新添加的通道上点击鼠标右键，选择“添加设备”进行设备的添加。

8、添加设备，设备名随意改，有多个设备时不要重复。

在此使用默认，点击“下一步”。

9、使用默认值即可，点击“下一步”。

10、根据CPU和网络类型进行CPU的IP地址配置。

冗余设备可以选择双机单网，如下图：11、随意改，或使用默认即可。

点击下一步。

12、点击“完成”设备添加完成。

13、展开设备，在右侧标签框里点击右键选择“添加标签”进行标签添加。

14、进行标签名和地址等参数的填写。

标签名：OPC标签的名字，随意写，和其他标签名不要重复。

标签地址：标签变量在PLC中的地址，命名规则为“程序名.变量名”。

如第一张图中的shuju1变量，在主程序PLC_PRG中，所以地址内写“PLC_PRG.shuju1”。

如果变量是在全局变量中，则接写“.变量名”，如“.shuju5”访问类型：设定变量的类型是读，写还是读写。

数据类型：对数据类型进行选择，和PLC定义的一样就行了。

标签描述：进行简要说明。

如下图：以此类推将所有的变量都建立完。

建立完成后点击“操作——运行”运行OPC Server，连接上后会有建立变量的当前数据。

如果再WINCC中找不到和利时LK系列PLC的服务器，则需要提换新的LK中新的OPC Server文件夹并注册，请联系和利时自动化驱动技术有限公司。

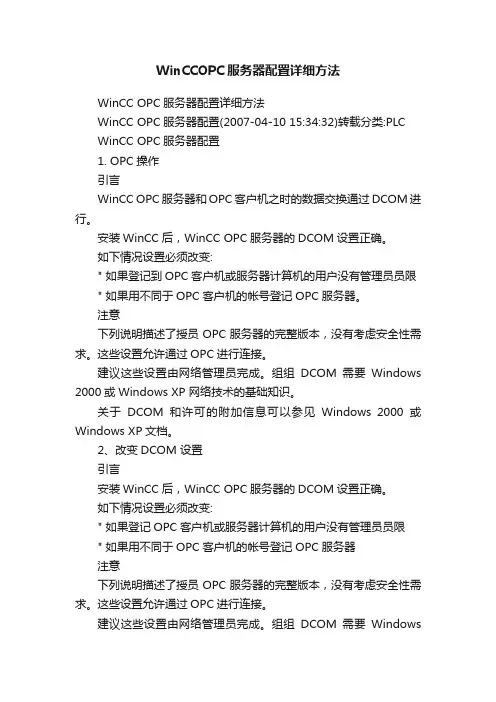

WinCCOPC服务器配置详细方法WinCC OPC服务器配置详细方法WinCC OPC服务器配置(2007-04-10 15:34:32)转载分类:PLCWinCC OPC服务器配置1. OPC操作引言WinCC OPC服务器和OPC客户机之时的数据交换通过DCOM进行。

安装WinCC后，WinCC OPC服务器的DCOM设置正确。

如下情况设置必须改变:" 如果登记到OPC客户机或服务器计算机的用户没有管理员员限" 如果用不同于OPC客户机的帐号登记OPC服务器。

注意下列说明描述了授员OPC服务器的完整版本，没有考虑安全性需求。

这些设置允许通过OPC进行连接。

建议这些设置由网络管理员完成。

组组DCOM需要Windows 2000或Windows XP 网络技术的基础知识。

关于DCOM和许可的附加信息可以参见Windows 2000或Windows XP文档。

2、改变DCOM 设置引言安装WinCC后，WinCC OPC服务器的DCOM设置正确。

如下情况设置必须改变:" 如果登记OPC客户机或服务器计算机的用户没有管理员员限" 如果用不同于OPC客户机的帐号登记OPC服务器注意下列说明描述了授员OPC服务器的完整版本，没有考虑安全性需求。

这些设置允许通过OPC进行连接。

建议这些设置由网络管理员完成。

组组DCOM需要Windows2000和Windows XP 网络技术的基础知识。

关于DCOM和许可的附加信息可以参见Windows 2000和Windows XP文档。

2.1 改变Windows 2000的DCOM 设置先决条件在OPC客户机计算机的用户管理器中，创建WinCC OPC服务器用于运行的用户帐号。

反过来，在OPC服务器计算机上建立客户机的用户帐号。

62 在线帮助的发行版步骤从开始菜单中选选“运行...”并输入“dcomcnfg.exe”。

显示“分布式COM组组属性”对对框。
