火力发电厂（所）交流励磁机励磁系统的规定1交流励磁机-静止整流器励磁系统宜用于100000kW及以上容量的发电机。
2交流励磁机及副励磁机应采用与发电机同轴的中频发电机。
副励磁机宜采用永磁式。
3自动调整励磁装置可设两套；或自动调整励磁装置设一套，但其可控整流器和触发脉冲单元应为两套。
自动调整励磁装置宜具有过励限制及保护、低励限制及保护、过激磁限制及保护等功能。
必要时还应附加电力系统稳定器。
4宜装设手动调整励磁装置，装置宜由永磁副励磁机供电。
手动对自动调整励磁装置的切换宜有跟踪和指示。
5控制台上励磁控制和信号设备的布置和模拟宜与励磁系统接线和工艺相符合。
6发电机控制屏台上应装设发电机励磁绕组的电压表和电流表、副励磁机输出的电压表、励磁机励磁绕组的电流表和电压表、自动调整励磁装置输出电压表、手动调整励磁装置输出电压表、手动和自动调整励磁装置切换的平衡电压表、励磁回路绝缘检查电压表。
7自动调整励磁装置柜上应装设可控整流器交流侧和直流侧的电压表、自动调整励磁装置输出电流表。
当可控整流器为两组时，每组整流器的直流侧的正极和负极宜分别装设电流表。
8手动调整励磁装置柜上应装设直流输出的电流表和电压表。
9自动调整励磁装置宜装设在控制室。
感应调压器可装设在控制室电缆层内。
当感应调压器为油浸式时，则应装设在控制室附近专门的房间内。
中频试验电源宜全厂装设一套，装置可采用活动式或安装在主厂房零米层室内。
10整流柜宜装设在发电机出线间。
整流柜应设有均流、均压措施及短路和过电压保护装置。
整流柜组的通风电源宜设两回路。
当水冷却器为封闭式风冷时，供水应满足冷却器的技术要求。
任一台整流柜故障或冷却电源、水源中断时，整流柜组的额定电流应满足发电机额定励磁及强行励磁的要求，并发出报警信号。
当投入运行的整流柜台数少于发电机强行励磁所要求的台数时，应自动闭锁强行励磁。
11灭磁柜、工作和备用励磁切换柜宜装设在发电机出线间。
柜上应装设发电机励磁绕组的电压表，电流表和备用励磁装置的电压表。

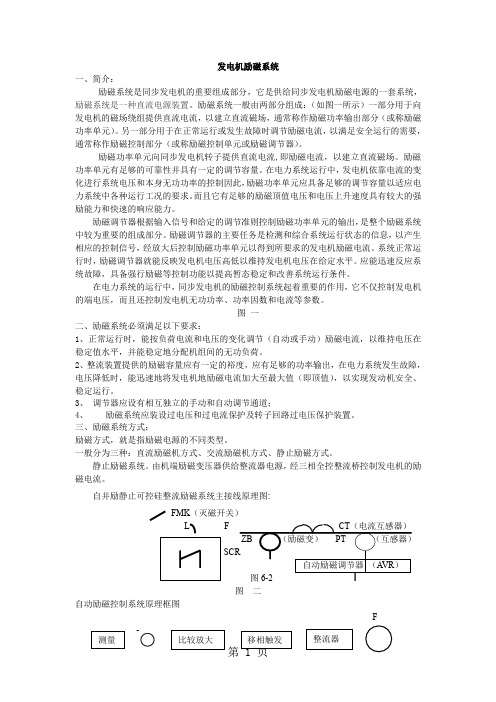

发电机励磁系统一、简介：励磁系统是同步发电机的重要组成部分，它是供给同步发电机励磁电源的一套系统，励磁系统是一种直流电源装置。
励磁系统一般由两部分组成：（如图一所示）一部分用于向发电机的磁场绕组提供直流电流，以建立直流磁场，通常称作励磁功率输出部分（或称励磁功率单元）。
另一部分用于在正常运行或发生故障时调节励磁电流，以满足安全运行的需要，通常称作励磁控制部分（或称励磁控制单元或励磁调节器）。
励磁功率单元向同步发电机转子提供直流电流,即励磁电流，以建立直流磁场。
励磁功率单元有足够的可靠性并具有一定的调节容量。
在电力系统运行中，发电机依靠电流的变化进行系统电压和本身无功功率的控制因此，励磁功率单元应具备足够的调节容量以适应电力系统中各种运行工况的要求。
而且它有足够的励磁顶值电压和电压上升速度具有较大的强励能力和快速的响应能力。
励磁调节器根据输入信号和给定的调节准则控制励磁功率单元的输出，是整个励磁系统中较为重要的组成部分。
励磁调节器的主要任务是检测和综合系统运行状态的信息，以产生相应的控制信号，经放大后控制励磁功率单元以得到所要求的发电机励磁电流。
系统正常运行时，励磁调节器就能反映发电机电压高低以维持发电机电压在给定水平。
应能迅速反应系统故障，具备强行励磁等控制功能以提高暂态稳定和改善系统运行条件。
在电力系统的运行中，同步发电机的励磁控制系统起着重要的作用，它不仅控制发电机的端电压，而且还控制发电机无功功率、功率因数和电流等参数。
图一二、励磁系统必须满足以下要求：1、正常运行时，能按负荷电流和电压的变化调节（自动或手动）励磁电流，以维持电压在稳定值水平，并能稳定地分配机组间的无功负荷。
2、整流装置提供的励磁容量应有一定的裕度，应有足够的功率输出，在电力系统发生故障，电压降低时，能迅速地将发电机地励磁电流加大至最大值（即顶值），以实现发动机安全、稳定运行。
3、调节器应设有相互独立的手动和自动调节通道；4、励磁系统应装设过电压和过电流保护及转子回路过电压保护装置。
发电机的励磁系统介绍8页发电部培训专题（发电机的励磁系统）（因为目前我公司的励磁系统的资料还没有到，该培训资料还是不全面的，其间还有许多不足之处希望大家批评指正）我厂励磁系统采用的是机端自并励静止励磁系统，全套引入ABB公司型号为UNITROL5000励磁系统。
发电机励磁系统能够满足不超过额定励磁电压和额定励磁电流1.1倍情况下的连续运行。
励磁系统具有短时间过负荷能力，励磁强励倍数为2倍，允许强励时间为20秒，励磁系统强励动作值为0.8倍的机端电压值。
我厂励磁系统可控硅整流器设置有备用容量，功率整流装置并联支路为5路。
当一路退出运行后还可以满足强励及额定励磁电压和额定励磁电流1.1倍情况下的连续运行工况；当两路退出运行时还可以满足额定励磁电压和额定励磁电流1.1倍情况下的连续运行工况，但闭锁强励功能。
5路整流装置均设有均流装置，均流系数不低于95%。
整流柜冷却风机有100%的额定容量，其通风装置有两路电源供电并可以自动进行切换。
任意一台整流柜或风机有故障时，都会发生报警。
每一路整流装置都设有快速熔断器保护。
我厂励磁系统主要包括：励磁变、励磁调节器、可控硅整流器、起励和灭磁单元几个部分。
如图所示：我厂励磁变采用三相油浸式变压器，其容量为7500KVA，变比为，接线形式为△/Y5形式，高压侧每相有3组CT ，其中两组分别提供给发变组保护A、C柜，另一组为测量用。
低压侧设有三组CT其中两组分别提供给发变组保护A、C柜，另一组为备用。
高压侧绝缘等级是按照35KV设计的，它设有静态屏蔽装置。
我厂励磁调节器采用的是数字微机型，具有微调节和提高暂态稳定的特性。
励磁调节器设有过励限制、过励保护、低励限制、电力系统稳定器、过激磁限制、过激磁保护、转子过电压和PT断线保护单元。
自动调节器有两个完全相同而且独立的通道，每个通道设有独立的CT、PT稳压电源元件。
两个通道可实现自动跟踪和无扰动切换。
单通道可以完全满足发电机各种工况运行。
火力发电厂发电机励磁系统的常见问题与解决方案摘要：励磁系统作为向同步发电机供给电源的系统，是发电机组的重要组成部分。
励磁系统运行的安全性和可靠性对火力发电厂发电机安全高效的运行提供了坚实的保障。
本文分析了火力发电厂发电机励磁系统的结构和作用，归纳分析了火力发电厂发电机励磁系统常见的问题及解决方案，仅供相关人员参考。
关键词：发电机；励磁系统；问题；解决方案1.火力发电厂发电机励磁系统的结构和作用1.1火力发电厂发电机励磁系统的结构为了使机械能或其他能量和电能相互实现转换，需要同步发电机有直流磁场，直流电流向发电机提供直流磁场，励磁系统便是为其提供直流电流的系统。
直流电的提供方式主要包括直流和交流发电机供电和无励磁等。
无励磁机指的是不在励磁方式中对励磁机专门设置，而是通过发电机自身对励磁电源进行获取，通过整流后再向发电机自身提供励磁，这种方式也被叫作自励式静止励磁。
自励式静止励磁又包括自并励与自复励两种方式，自并励方式指利用在发电机出口连接的整流变压器获得励磁电流，通过整流后向发电机提供励磁，这种方式结构相对简单，设备较少，投资较小，节省维护的工作量。
自复励方式是由电流源和电压源叠加而成的励磁电源。
其中在机端并联的励磁变压器和在发电机中性点串联的励磁变流器的二次绕组相互在交流侧串联，然后通过可控硅对其进行整流后，向励磁绕组供给。
其中定子的电压和电流与电压和电流之间的相角差对这种励磁方式的励磁功率起着决定性的作用。
1.2火力发电厂发电机励磁系统的作用励磁系统主要包括输出和控制励磁功率的部分。
输出励磁功率部分是为把直流电流向发电机的磁场绕组提供而建立的直流磁场；励磁控制部分主要是在正常运行或出现故障时，对励磁电流进行有效的调节，保证发电机的运行更加安全。
励磁系统运行是否正常直接影响着发电机的稳定运行，励磁系统的主要作用包括：（1）电压控制。
励磁控制系统的电压控制指的是把发电机端的电压维持在设定的位置，在系统正常运行时向同步发电机供给所需的励磁功率，如果机组的负荷发生变化，励磁系统应该按照负荷的不同，对励磁电流进行自动调节，把机端电压或某点电网的电压维持在给定水平；（2）维护电力设备运行安全。
火电厂励磁系统工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!火电厂励磁系统工作流程。
1.励磁器通电。
励磁系统通电后，励磁器上的直流电磁线圈（励磁绕组）产生磁场，励磁绕组电流的大小决定了励磁器磁场的强度。
