主板电路维修资料

主板维修思路首先主板的维修原则是先简后繁, 先软后硬 , 先局部后具体到某元器件。

一．常用的维修方法：1．询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。

2．目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者PCB板断线等。

还有各插槽有无明显损坏。

3．电阻测量法：也叫对地测量阻值法。

可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。

如：用二极管档测量晶体管是否有严重短路、断路情况来判断其好坏，或者对ISA 插槽对地的阻值来判断南桥好坏情况等。

4．电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。

二．主板维修的步骤：1．首先用电阻测量法，测量电源、接口的5V、 12V、 3.3V 等对地电阻，如果没有对地短路，再进行下一步的工作。

2．加电（接上电源接口，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。

3．测试 CPU主供电、核心电压、只要CPU主供电不超过 2.0V ，就可以加 CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看一下CMOS），看看 CPU是否能工作到 C，或者 D3（ C1或 D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。

4．暂时把 CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。

如：核心电压 1.5V ， 2.5V 和 PG的 2.5V 及 SLOT1的 3.3V 等，如正常再进行下一小工作。

5．根据资料上的测试点测试时钟输出是否正常, 时钟输出为 1.1-1.9V ，如正常进行下一步。

主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。

括号内的表示该处所起的作用。

2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。

3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。

CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。

二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。

三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。

怎样识别主板的厂商型号：可通过以下方法查看主板的型号。

（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。

四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。

其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。

主板不通电的原因及检修主板不通电维修当主板不通电时，首先通过强加电法定位主板不通电的具体故障电路。

也就是说直接短路接绿线和黑线。

如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电，说明有严重的短路现象。

ATX电源内部保护，它不允许自己所输出的电压对地，所以电源内部自动保护了。

可能短路的有红线短路，黄线短路，紫线短路或者是CPU 的主供电端短路。

以上的短路现象，在实际主板故障中出现任何一种都会出现强行加电而加不上电。

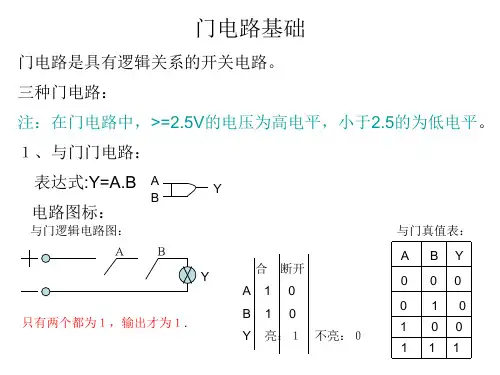

对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路，还有门电路短路或者是I/O短路，还有南桥短路，也有可能是5V滤波电容短路。

测一下5V ATX 对地数值或测供电管对地数值看是否对地短路了。

正常的对地数值是380欧姆左右，那么你明显测供电管对地0欧姆或接近0欧姆左右，这时候肯定是说主板出现芯片对地短路现象造成ATX保护。

对于黄线12V短路通常是电源管理本身和12V滤波电容短路，对于12V短路也有可能是串口芯片有问题。

对于紫线短路可能是南桥、I/O、场效应管和门电路，以及紫线滤波电容和紫线稳压二极管造成。

对于CPU主供电短路可能是场效应管，电源管理器和主供电滤波电容。

对于P4的主板，CPU主供电短路也有可能是北桥短路。

测出对地短路的ATX电源线，再跑电路沿着线找到相关损坏的元器件，换掉。

想简单点就，先测试CPU边上的那几个贴片三极管，看看有没有击穿，加电后，没有正常的电压加上。

楼主首先要确定是哪一条供电线短路．对地打一下ATX座个脚的阻值，还有CPU供电的MOS管阻值．大概知道是哪条线路后再拆相关线路的IC，查找短路的地方还有个方法，就是强行上电，看哪个芯片发烫，但是时间不要太长，以免扩大故障～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～主板不通电维修流程主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

电脑主板维修资料常见故障维修没电到的原因技术类别：电脑发布时间：2009-9-13 人气指数：650电脑主板不加电故障检修纵横谈主板不加电的故障原因可分为两类：一类是由于某组供电负载出现对地短路导致主板或ATX电源进入保护状态；另一类是由于加电电路的元件损坏，以致正常的加电流程不能实现。

下面分别就这两种情况进行介绍。

一、负载短路导致的不加电1．负载短路的故障现象 + 现在，CPU的工作电压越来越低，工作电流和功率越来越大，主板的供电电路的工作电流和功率随之增加，由于负载过大而造成元件短路的情况已很常见。

在元件短路引起的各种故障中，最常见现象为主板不能加电。

那么，短路故障的主板都有些什么现象呢?下面以主板上最容易出现短路的CPU供电、待机电压、工作电压三部分来进行介绍。

(1)CPU供电电路短路绝大多数CPU供电电路短路的主板，在短接电源开关的时候，都可以听到轻微“啪”的一声，此声音是由于为CPU供电的开关电源电路的电感线圈因负载过大而发出的。

当触发主板时，如果听到CPU供电部分传出这种异常的声响，且DEBUG卡的指示灯闪一下即灭，系统随之进入保护状态，基本上就可以认为是CPU供电部分存在短路现象。

此时，绝对不可以继续短接电源开关，否则会扩大短路范围，造成北桥的损坏。

发现有上述现象后，可以用指针万用表的二极管挡测量主板上为CPU供电的12V 或5V的对地阻值(由于现在的新款主板采用12V作为CPU的供电电源，所以下文都以12V为标准)o对于有12V 4PIN插头的主板，要测量4PIN插头上的12V对地阻值。

通常，只要该阻值小于100Q，就可判定 12V供电电路有短路现象。

(2)待机电压电路短路待机电压短路主板的最明显特征如下：只插入ATX电源插头并未短路电源开关时，用手触谈南桥或网卡等需要待机电压工作的元件，可以感觉到明显的发热，手在元件上面只可以停留一两秒钟，不然就会觉得烫手。

这种不正常的发热，是因为待机电压在主板未通电时就存在，如果待机电压短路，那么由于电路中的电阻很小，而电压不变，电流就会变得很大，所以就会感觉短路元件明显发热。

主板维修实例修一个板子开机跑码OO的故障能开机，开机以后跑码00,检查CPU供电，1.8V正常，内存供电也正常，接下来检查时钟，CPU,内存，时钟都正常，量时钟供电3. 3V也正常，量PG电压为5V正常，最后检查复位,发现CPU复位电压偏低，低了 0.几伏，接下来测量PCI槽的复位，PCI槽复位正常，怀疑故障存在在北桥，因为电脑主板上所有复位都是南桥给的，但是CPU的复位是南桥给北桥北桥在给 CPU,接下来检查北桥供电，北桥供电电路中，一个LM358控制一个3055产生 L8V主供电，测量下358供电电压12V正常，MOS管输入电压3. 3V正常，控制有2.几V电压，输出为0V,怀疑管子有问题拆掉以后换上一个新的3055修复。

修一块板，开机花屏，集成显卡花屏故障，通过检查北桥与集成VGA端口的线路，首先检查VGA接口背面的滤波电容，排阻，电阻等，发现有滤波电容滤波不良，拆除滤波电容以后，开机还是花屏，怀疑北桥有故障，检查北桥供电电压 L9V正常，检查北桥附近的电容有无滤波不良，其中有两个电容出现鼓包换掉，然后还是花屏，最后怀疑北桥虚焊，加焊北桥修复。

修一块板，不触发，量开关有5V,高电平触发开关两端不接地，5V是由紫线经过电阻加到开关，32. 768KHZ两脚有压差和波形，电池电压正常，跳线高电平，南桥有1. 8VSB, PCIA14有3. 3VSB,该板子是靠南桥+1/0开机，I/O型号为W83627, 测量83627, 67脚无3. 3V电压怀疑I/O损坏，换掉I/O以后修复故障，但是还是会出现时常不开机故障，经过检查发现南北桥之间的待机电压有偏低故障，1117输出3. 3VSB正常，检查发现 LM1085的输出电压偏低到0.几伏，换掉以后修复故障。

修一个板,CPU不工作，开机跑码00,量CPU主供电12V输入电压正常，12V输入电感，12V输入电容电压都是正常的，测量上下管G级上下管G级无2. X伏控制电压，S级无输出，首先检查三项供电管G级保险电阻，防止保险电阻有开路保险电阻正常，接下来检查电压IC,首先检查12V供电，发现12V供电为OV怀疑外围有问题，检查外围电容和保险电阻，发现有一个保险电阻烧断换掉以后又烧断，怀疑有短路，经过检查C23这个贴片12V电容短路，换掉他和保险电阻修复故障。

电脑主板故障维修大全.txt始终相信，这世间，相爱的原因有很多，但分开的理由只有一个--爱的还不够。

人生有四个存折：健康情感事业和金钱。

如果健康消失了，其他的存折都会过期。

主板常见故障维修24例如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。

不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。

一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。

例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。

处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。

注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。

【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）故障原因：一般是显卡松动或显卡损坏。

处理办法：打开机箱，把显卡重新插好即可。

要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。

如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。

如果开机后听到"嘀"的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。

【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。

处理办法：针对以下原因，逐一排除。

主板供电电路故障维修作者: 点点分类: 维修发布时间: 2013-08-25 18:05 ė112,865 次浏览61,266条评论主板供电电路故障维修CPU供电部分：1、场效应管击穿，造成ATX电源保护，现象是风扇转一下就停，主板诊断卡上的灯亮一下就灭。

拔下CPU12V供电，开机正常。

具体诊断方法：将数字万用表拨到二极管档，然后先将场效应管的三个引脚短接，接着用两支表笔分别接触场效应管三个引脚中的两个，测得三组数据如果其中两组数据为1，另一组数据为300-800欧，则说明场效应管正常；如果其中有一组数据为0，则场效应管击穿。

2、CPU滤波电容损坏，造成无法正常供电或主板工作不稳。

具体诊断方法：测量前观察电容有无鼓包或烧坏，若有则更换。

将万用表调到“20K”档，红表笔接电容的正极，黑表笔接电容的负极，如果显示值从“000”开始逐渐增加，最后显示“1”，则表明电容正常；如果始终显示“000”，则内部短路，如果始终显示“1”，则内部开路。

电容起鼓或爆浆的原因：一是主板温度过高导致，如CPU风扇转速慢或不转；散热片灰尘太多；CPU卡座损坏等。

二是电源输出电压不稳，造成主板许多地方的电容鼓包。

电容出现问题会引起主板开不了机或不定期死机、蓝屏、黑屏等故障。

更换原则：耐压比原来大一点或相同即可。

容量正负20%.3、场效应管变劣老化。

漏极有输入电压，栅极有控制电压(高端管为3V左右;低端管为10V左右)，源极无输出电压，则场效应管坏。

更换原则:使用相同的型号或功率大一点、极性相同的场管更换。

如：70T03替换60T03；85N03L替换70N03L等。

注意:CPU主供电场效应管全为N沟道。

源极对地阻值不应为0.（至少有3欧阻值）。

4、电源管理芯片损坏。

如果场效应管和电容测量正常，而上管栅极无控制电压，则检查电源管理芯片的供电脚有无5V或12V电压，如果有，再检查PG信号脚有无电压，如果有则电源管理芯片损坏。

对于有驱动芯片的电路，则可检查有无供电电压和PWM控制信号，如果有输入而无输出，则驱动芯片损坏，如果无PWM控制信号输入，则可检查主控芯片有无供电、有无PG信号，如果有则主控芯片损坏。

主板CMOS电路的原理和维修CMOS电路主要用来保存主板的CMOS设置信息以及为主板提供一个32．768kHz的实时时钟信号。

CMOS电路主要由南桥芯片、CMOS电池、实时时钟晶振、CMOS跳线等几部分组成。

实时时钟晶振用来为南桥芯片提供32．768kHz的时钟信号，实时时钟晶振和南桥以及谐振电容共同工作才会产生32．768kHz的时钟信号，实时时钟晶振如图1所示。

主板中的CMOS电路形式有很多种，但其工作原理基本相同。

CMOS电路主要可分为下列三种：经过两个二极管到CMOS跳线的电路、经过一个双二极管到CMOS跳线的电路和具有电池电压检测功能的CMOS电路。

在有些老式主板中，还采用一种没有经过二极管隔离的电路，由于这种电路目前很少应用，因此，就不再介绍其工作原理。

一．经过两个二极管到CMOS跳线的CMOS电路经过两个二极管到CMOS跳线的CMOS电路如图2所示(以VIA 694主板CMOS电路为例)。

晶振X1是32．768kHz的实时时钟晶振，C7、C8是晶振的谐振电容，X1、C7、C8和南桥芯片内部的振荡器同时工作，产生32．768kHz的实时时钟信号，这个信号除了为南桥芯片提供待机时的时钟信号外，还是南桥芯片内部时钟电路的时钟信号，确保时钟(电脑中的钟表功能即由此而得)时间的准确。

在ATX电源没有插上电源时，CMOS电池(锂电池)输出的3．0V电压经过电阻R104、二极管D2加到南桥芯片的VBAT引脚，为南桥芯片提供待机工作电压，由于南桥芯片在待机时的工作电流很小(只有几十微安)，因此一块CMOS电池中存储的电能可以连续使用好几年。

当ATX电源接上电源之后，ATX电源插座的9脚立即就会输出+5V的待机电压，这个待机电压经过三端稳压器Q9(AMSlll7-3．3)稳压后，输出+3．3V的待机电压。

+3．3V的待机电压除了为南桥芯片供电外，还经过二极管D1加到南桥芯片的VBAT引脚。

由于+3．3V的待机电压高于CMOS电池所提供的3．OV电压，因此二极管D2负极的电压高于正极电压，所以二极管D2截止，切断CMOS电池对南桥芯片的供电电路，使得主板在接入ATX电源后直接由ATX电源供电。

台式机主板维修教材目录第一课主板架构第二课3VSB电路第三课CMOS电路第四课触发电路第五课线性电源第六课开关电源第七课时钟CLK电路第八课复位（RST）电路第九课BIOS和代码卡第十课接口电路第十一课接口电路第十二课主板的维修方法第十三课主板常见故障总结第一课主板架构常见主板品牌华硕（ASUS）、技嘉（GIGABYTE）、精英（ECS）、微星（MSI）、升技（ABIT）、磐正（EPOX）、双敏（UNIKA）、映泰（BIOSTAR）、华擎（ASRock）、硕泰克（SOLTEK）、捷波（JETWAY）、钻石（DFI）、青云（Albatron）、奥兰治（ORA）、承启（CHAINTECH）、顶神（ASMART）、建基（AOpen）、科迪亚（QDI）、捷锐、超微（Supermicro）、浩鑫（Shuttle）、顶星（Topstar）、佰钰、昂达（ONDA）、佰钰acorp（台湾）、富士康（FOXCONN）、斯巴达克（SPARK）、梅捷（SOYO）、艾崴（Iwill）、小影霸、七彩虹（colorful）、创能（CUANON）、三帝（DDD）、硕菁（soking）、博登（xfx）、微升（MIMSUN）、数码通（PcDigicom）、盈通（YESTON）、翔升、联冠（LK）、磐英（hasee）、赛科、铧基、先锋、华鑫、红苹果、天擎、金字塔PYRAMID）、奔迅（BENXUN）、普锐（Pretech）、技星（STSTAr）、昂迪、新华盛、威钻、建邦、奔驰、泰安（TYAN）、杰灵（ZILLION）、奥美嘉（aomg）、首通（SOTIME）、双捷、思普、阳光、跆基（Twkey）、群升（PCQS）、蓝天（LANTIAN）、新泰（SYNTAX）海讯（sunstar）、致铭（cthim）、白鲨王（SHARKING）、金凤凰（GPHOENIX）、帝鲨（DESHARK）、PCCHIPS 、联强（Lemel）主板总线BuS （总线）Interface（接口）Socket（插座）Slot（插槽）Port（端口）PC 的组成部件都是通过数据总线、地址总线和控制总线这三组总线连接在一起，并完成和实现它们之间通讯与数据传送的，因此总线的概念是理解PC 和主机板结构、工作原理以及部件之间相互关系的基础。
