主板常见故障维修24 例如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。

不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。

一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。

例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。

处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。

注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。

【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）故障原因：一般是显卡松动或显卡损坏。

处理办法：打开机箱，把显卡重新插好即可。

要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。

如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。

如果开机后听到" 嘀" 的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。

【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。

处理办法：针对以下原因，逐一排除。

主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。

括号内的表示该处所起的作用。

2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。

3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。

CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。

二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。

三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。

怎样识别主板的厂商型号：可通过以下方法查看主板的型号。

（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。

四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。

其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。

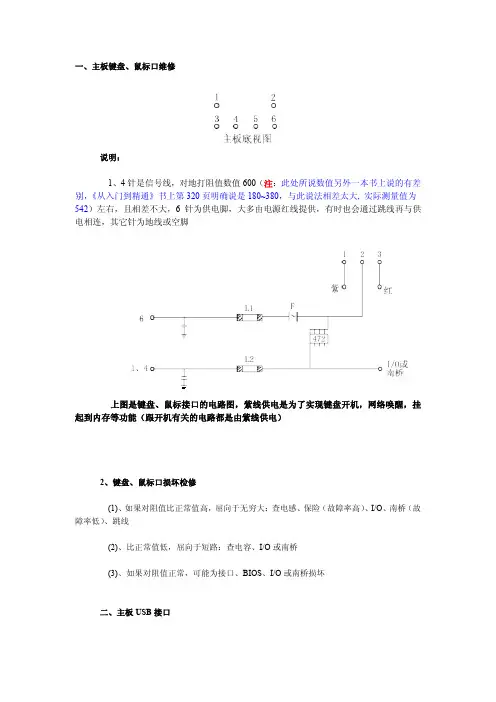

一、主板键盘、鼠标口维修说明：1、4针是信号线，对地打阻值数值600（注：此处所说数值另外一本书上说的有差别，《从入门到精通》书上第320页明确说是180~380，与此说法相差太大, 实际测量值为542）左右，且相差不大，6针为供电脚，大多由电源红线提供，有时也会通过跳线再与供电相连，其它针为地线或空脚上图是键盘、鼠标接口的电路图，紫线供电是为了实现键盘开机，网络唤醒，挂起到内存等功能（跟开机有关的电路都是由紫线供电）2、键盘、鼠标口损坏检修(1)、如果对阻值比正常值高，屈向于无穷大：查电感、保险（故障率高）、I/O、南桥（故障率低）、跳线(2)、比正常值低，屈向于短路：查电容、I/O或南桥(3)、如果对阻值正常，可能为接口、BIOS、I/O或南桥损坏二、主板USB接口说明：1针为供电脚，大多由红线提供，因此常与鼠标键盘的供电同路，2、3针为信号线，对地阴值500左右，且相差不大，4针为地线上图是USB接口电路图，USB口大多由南桥管理，在主板能点亮的情况下，南桥较少损坏，一般是相关的电容、电感、保险损坏引起的故障三、COM口说明：1-4、6-9针为信号线，对地数值1000-1700，5针为地线如果COM口不能用，更换相关的电容或串口芯片四、打印口（LPT)说明：1-17针为信号线，对地阻值600左右，18-25针为地线打印口（LPT）不能用，一般是相关的电阻、电容、二极管引起的，如果热插拔打印口引起主板不亮，一般为I/O损坏五、IDE口（硬盘、光驱接口）说明：1-9、11-20、22-29、36-39为信号线，对地数值600左右且相差不大，其第1针为复位信号测试点，对地数值与其它可能会相差很大，可通过测量电压跳变来判断好坏，第20针、27针可能为无穷大，为正常现象，其它什为地线或空脚IDE的故障由信号线与南桥之间所连的元器件引起，别外南桥虚焊、实时晶振损坏、BIOS出错、软件设置错误、主板供电滤波不良等也会引起类似IDE故障FDD软驱口所有信号都与I/O芯片相连，FDD口不能用多半是I/O芯片损坏，应直接更换I/O芯片六、集成显卡电路说明：上图为主板集成显卡的底视图，1-3针分别为红、绿、蓝三基色，对地数值75-180；13、14针为行场同步信号，对地数值380左右；12、15针为标识脚，其它针为地线或空脚13.145V电压，1，2，3脚正常常是0.3V维修方法：1、主板在内存被检测通过，或都插PCI显卡能亮的情况下集成显卡不亮再检修。

电脑主板维修资料常见故障维修没电到的原因技术类别：电脑发布时间：2009-9-13 人气指数：650电脑主板不加电故障检修纵横谈主板不加电的故障原因可分为两类：一类是由于某组供电负载出现对地短路导致主板或ATX电源进入保护状态；另一类是由于加电电路的元件损坏，以致正常的加电流程不能实现。

下面分别就这两种情况进行介绍。

一、负载短路导致的不加电1．负载短路的故障现象 + 现在，CPU的工作电压越来越低，工作电流和功率越来越大，主板的供电电路的工作电流和功率随之增加，由于负载过大而造成元件短路的情况已很常见。

在元件短路引起的各种故障中，最常见现象为主板不能加电。

那么，短路故障的主板都有些什么现象呢?下面以主板上最容易出现短路的CPU供电、待机电压、工作电压三部分来进行介绍。

(1)CPU供电电路短路绝大多数CPU供电电路短路的主板，在短接电源开关的时候，都可以听到轻微“啪”的一声，此声音是由于为CPU供电的开关电源电路的电感线圈因负载过大而发出的。

当触发主板时，如果听到CPU供电部分传出这种异常的声响，且DEBUG卡的指示灯闪一下即灭，系统随之进入保护状态，基本上就可以认为是CPU供电部分存在短路现象。

此时，绝对不可以继续短接电源开关，否则会扩大短路范围，造成北桥的损坏。

发现有上述现象后，可以用指针万用表的二极管挡测量主板上为CPU供电的12V 或5V的对地阻值(由于现在的新款主板采用12V作为CPU的供电电源，所以下文都以12V为标准)o对于有12V 4PIN插头的主板，要测量4PIN插头上的12V对地阻值。

通常，只要该阻值小于100Q，就可判定 12V供电电路有短路现象。

(2)待机电压电路短路待机电压短路主板的最明显特征如下：只插入ATX电源插头并未短路电源开关时，用手触谈南桥或网卡等需要待机电压工作的元件，可以感觉到明显的发热，手在元件上面只可以停留一两秒钟，不然就会觉得烫手。

这种不正常的发热，是因为待机电压在主板未通电时就存在，如果待机电压短路，那么由于电路中的电阻很小，而电压不变，电流就会变得很大，所以就会感觉短路元件明显发热。

电脑主板维修的书
1. 《电脑主板维修与故障排除大全》- 李泽山、左庭瑞
该书详细介绍了电脑主板维修的理论与实践，包括故障排查、主板维修流程、常见故障及解决方法等内容。

2. 《电脑主板维修技术宝典》- 张宁
这本书详细阐述了电脑主板维修的基本知识、维修流程、常见故障的排除方法，适合初学者和有一定经验的技术人员。

3. 《电脑维修实战技术》- 陈有进
该书主要介绍了电脑主板的维修技术，包括主板的结构和功能、维修工具和设备的使用、常见故障及其解决方法等，适合维修技术人员参考。

4. 《电脑主板维修与故障分析》- 杨卓
这本书主要介绍了电脑主板的基础知识、维修技术和故障分析方法，包括主板的分类和特点、维修流程、常见问题及解决方法等。

请注意，随着技术的不断更新，书籍中的信息可能会有些过时。

因此，在阅读相关书籍之前，您也可以参考一些在互联网上提供的最新维修指南和教程。

台式机主板维修教材目录第一课主板架构第二课3VSB电路第三课CMOS电路第四课触发电路第五课线性电源第六课开关电源第七课时钟CLK电路第八课复位（RST）电路第九课BIOS和代码卡第十课接口电路第十一课接口电路第十二课主板的维修方法第十三课主板常见故障总结第一课主板架构常见主板品牌华硕（ASUS）、技嘉（GIGABYTE）、精英（ECS）、微星（MSI）、升技（ABIT）、磐正（EPOX）、双敏（UNIKA）、映泰（BIOSTAR）、华擎（ASRock）、硕泰克（SOLTEK）、捷波（JETWAY）、钻石（DFI）、青云（Albatron）、奥兰治（ORA）、承启（CHAINTECH）、顶神（ASMART）、建基（AOpen）、科迪亚（QDI）、捷锐、超微（Supermicro）、浩鑫（Shuttle）、顶星（Topstar）、佰钰、昂达（ONDA）、佰钰acorp（台湾）、富士康（FOXCONN）、斯巴达克（SPARK）、梅捷（SOYO）、艾崴（Iwill）、小影霸、七彩虹（colorful）、创能（CUANON）、三帝（DDD）、硕菁（soking）、博登（xfx）、微升（MIMSUN）、数码通（PcDigicom）、盈通（YESTON）、翔升、联冠（LK）、磐英（hasee）、赛科、铧基、先锋、华鑫、红苹果、天擎、金字塔PYRAMID）、奔迅（BENXUN）、普锐（Pretech）、技星（STSTAr）、昂迪、新华盛、威钻、建邦、奔驰、泰安（TYAN）、杰灵（ZILLION）、奥美嘉（aomg）、首通（SOTIME）、双捷、思普、阳光、跆基（Twkey）、群升（PCQS）、蓝天（LANTIAN）、新泰（SYNTAX）海讯（sunstar）、致铭（cthim）、白鲨王（SHARKING）、金凤凰（GPHOENIX）、帝鲨（DESHARK）、PCCHIPS 、联强（Lemel）主板总线BuS （总线）Interface（接口）Socket（插座）Slot（插槽）Port（端口）PC 的组成部件都是通过数据总线、地址总线和控制总线这三组总线连接在一起，并完成和实现它们之间通讯与数据传送的，因此总线的概念是理解PC 和主机板结构、工作原理以及部件之间相互关系的基础。

主板维修原理知识点总结一、主板结构概述主板是一块电脑内部的集成电路板，它是电脑的核心部件之一，用于连接各种硬件设备，包括中央处理器、内存、显卡、声卡、网卡等。

主板的结构很复杂，包括多个不同功能的芯片、插槽、连接器等部件，必须理解主板的结构和原理才能进行有效的维修工作。

1. 主板的芯片主板上的各种芯片负责不同的功能，其中最重要的是北桥和南桥芯片。

北桥连接中央处理器、内存和显卡，而南桥连接其它外围设备，如硬盘、光驱、网卡等。

此外，还有CPU、BIOS芯片、声卡芯片、网卡芯片等。

每个芯片都有自己的功能，出现问题时需要进行针对性的维修和调试。

2. 主板的插槽和连接器主板上有很多插槽和连接器，用于连接各种硬件设备。

常见的插槽包括CPU插槽、内存插槽、显卡插槽、扩展卡插槽等，连接器包括电源插座、USB插口、SATA接口、网线接口等。

这些插槽和连接器在维修过程中都有可能出现问题，需要进行仔细检查和维修。

3. 主板的电源管理主板对电源的管理很重要，它需要接收来自电源的电压并将其分配给各个硬件设备。

电源管理模块还负责对电源进行保护，避免过压、过流等问题对硬件设备造成损坏。

如果主板的电源管理出现问题，电脑就无法正常工作，因此需要及时维修和调试。

4. 主板的信号传输主板上有很多信号传输线路，负责将数据和信号传输到各个硬件设备。

这些线路包括PCI 总线、AGP总线、PCI-E总线等。

如果这些线路出现问题，就会导致硬件设备无法正常工作，需要进行排查和修复。

二、主板维修的基本原理主板维修是一项非常复杂的工作，需要对主板的结构和原理有深刻的理解。

以下是主板维修的一些基本原理。

1. 理解主板的结构主板上有很多不同功能的芯片、插槽和连接器，维修工作需要对这些结构有清晰的认识。

只有了解主板的结构，才能有效进行维修和调试工作。

2. 掌握主板的工作原理主板连接各种硬件设备，并通过芯片、插槽和连接器进行数据传输和信号处理，必须深入理解主板的工作原理才能进行有效的维修工作。

关于主板键盘接口损坏的维修资料整理关于主板键盘接口损坏的修理资料主板修理资料1、目检：1）PCB线路开路、短路2）芯片假焊，电容爆裂3）插槽倒位短路。

4）针帽跳线2、插上电源短路触发（不通电）解决方案：1）CMOS电池电压是否够2）32.768晶体是否起振3）CMOS针帽4）ATX的5VSB到南桥后为3.3V5）POWERSW够3.5—5V电平.6）POWERON线路7）74HCT系列门控芯片8）I/O芯片9）南桥或ICH坏10）正负12V正负5V、3.3V的基本电压对地短路3、插上负载测量电压（电压修复）：1）VCORE，有双杠波，（稳压IC、稳压管）2）VTT（1.5V）3）VDD(2.5V)4）VREF(1V)5）VCC(早期为5V)6）VCC(3.3V)7）AGP4X(1.5V)8）DIMM(3.3V2.5V)9）810以上芯片组（3.3V1.8V.9V）4、时钟修复：1）供电电压3.3V2.5V(P4K7只有3.3V)2）14.318M晶体是否起振3）时钟发生器4）北桥或GMCH坏(反馈时钟)5）586级供电为3.5V5、复位修复：1）PG信号3.5—5V电平2）74HCT系列门控芯片(复位发生器)3）南桥或ICH4）北桥或GMCH5）清CMOS6、插CPU执行第一个周期,CPU选中BIOS的CS#信号;无片选,不开机(数码跑00、FF)修复：1）CPU座上的字节允许信号线BE2）PG信号线、BRDY信号3）INIT初始化信号4）INTR、NMI5）CPU插槽接触不良6）CPU周边供电电路7）南、北桥坏7、测量BIOS上的.使能信号（OE#），脉冲波形；跑FF、00、F0、C0不开机的修复：1）BIOS物理损坏或CMOS周边电路2）BIOS资料坏3）BIOS引脚线路8、执行POST自检，进入内存，不开机，数码跑C0、E0、D1、D0、FF、OO：1）BIOS总线2）CPU局部总线A、D线有无开路、短路3）PCI总线4）ISA总线5）显（D1）时，COM口的掌握芯片坏或32.768晶体坏.9、插内存，跑C1、C6、D3、D4为不读内存：1）内存插槽接触不良2）供电DIMM3.3V3）内存时钟4）MA、MD、RAS、CAS5）BIOS6）F244、F2457）I/O芯片8）CPU的A、D线9）北桥（GMCH）坏10）CPU插槽接触不良11）分频坏10、执行POST自检：跑2A、26、0B、0D、25、C3、ED、DB、D7、D8、D9、27、B1、05、07、ED、快显示了，但不显示的修复：1）BIOS坏2）北桥、GMCH坏3）南桥、ICH坏4）F244、F245（缓冲器）5）分频器坏6）74系列门控芯片坏7）I/O坏8）CPU的D线高阻9）CACHE坏（586）注：跑ED90%是BIOS出错；跑C3为BIOS电路或I/O或南桥坏。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成:1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB 线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

最后，就是测试了。

测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。

主板维修基础知识1、跑线路主板电路维修中要跑线路，通过跑线路找到电路所经过的元器件或芯片，然后找到故障元件万用表蜂鸣二极管档，表笔接线路的两端，表响2、找线主板上比较粗的线一般是供电线，细的线是信号线，曲线是时钟信号线，跑线路中遇到小圆孔要到主板背面找线3、跑线路中遇到电阻应直接越过，供电线经过大电阻，信号线经过小电阻；遇到电容不能越过4、对地打阻值对地打阻值，万用表蜂鸣二极管档，红笔接地线，黑笔接测试点主板上地线：主板的镙丝口、金属外壳、大焊点等对地打阻值可以判断南北桥的好坏电阻：电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类，应用最广的为碳膜电阻，最高档的为金属膜电阻。

电阻的阻值以色环来标示，其中最常见的为四色环标示和五色环标示。

如采用四色环标示，其第一色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。

例如：四色环的电阻的颜色排列为红蓝棕金，则这只电阻的电阻值为260欧，误差率为5％。

(具体参数见附表。

)色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金银本色对应数值 0 1 3 3 4 5 6 7 8 9 0应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109×0.1 ×0.01误差率 1% 2% 0.5% 0.25% 0.1% 5% 10% 20% 温度系数 200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm1ppm电容：电容常见的标记方式是直接标记，其常用的单位有pF，μF两种，很容易认出。

但一些小容量的电容采用的是数字标示法，一般有三位数，第一、二位数为有效的数字，第三位数为倍数，即表示后面要跟多少个0。

例如：343表示34000pF，另外，如果第三位数为9，表示 10－1，而不是10的9次方，例如：479表示4.7pF。
