实验三 基尔霍夫定律

验证基尔霍夫定律实验报告验证基尔霍夫定律实验报告引言：基尔霍夫定律是电学中的基本定律之一，它描述了电流在闭合电路中的分配规律。

在本次实验中，我们将通过一系列实验来验证基尔霍夫定律，并探究其在电路中的应用。

实验一：串联电路的电流分配我们首先搭建了一个简单的串联电路，其中包含两个电阻R1和R2。

通过连接电流表和电压表，我们可以测量电阻上的电流和电压。

实验结果显示，电流表所测得的电流值与理论计算值非常接近。

根据基尔霍夫定律，串联电路中的电流在各个电阻中分配，总电流等于各个电阻上的电流之和。

实验结果的验证表明了基尔霍夫定律在串联电路中的适用性。

实验二：并联电路的电流分配接下来，我们搭建了一个并联电路，其中包含两个电阻R3和R4。

同样地，通过连接电流表和电压表，我们可以测量电阻上的电流和电压。

实验结果显示，电流表所测得的电流值与理论计算值非常接近。

基尔霍夫定律指出，并联电路中的电流在各个支路中分配，总电流等于各个支路上的电流之和。

实验结果再次验证了基尔霍夫定律在并联电路中的准确性。

实验三：基尔霍夫定律在复杂电路中的应用为了更深入地探究基尔霍夫定律的应用，我们搭建了一个复杂电路，其中包含了多个电阻和电源。

通过连接电流表和电压表，我们可以测量各个电阻上的电流和电压。

实验结果显示，通过应用基尔霍夫定律，我们可以准确计算出复杂电路中各个电阻上的电流值。

这进一步验证了基尔霍夫定律在复杂电路中的适用性，并证明了它在解决实际问题中的重要性。

结论：本次实验通过验证基尔霍夫定律的准确性，证明了它在电学中的重要性和应用价值。

基尔霍夫定律为我们解决电路中的问题提供了有力的工具，使我们能够准确计算电流和电压的分配情况。

同时，实验结果也提醒我们在电路设计和故障排除中要充分考虑基尔霍夫定律的应用。

总结：通过本次实验，我们深入了解了基尔霍夫定律在电路中的应用。

实验结果的验证证明了基尔霍夫定律的准确性和适用性。

我们认识到基尔霍夫定律在解决电路问题中的重要性，它为我们提供了准确计算电流和电压的方法。

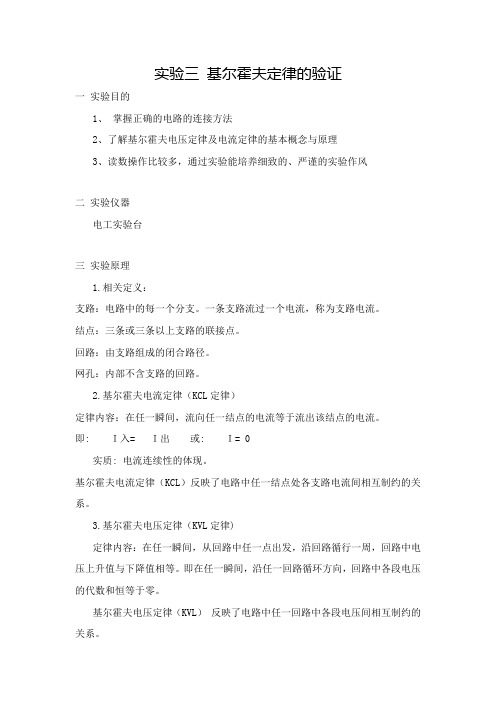

实验三基尔霍夫定律的验证一实验目的1、掌握正确的电路的连接方法2、了解基尔霍夫电压定律及电流定律的基本概念与原理3、读数操作比较多，通过实验能培养细致的、严谨的实验作风二实验仪器电工实验台三实验原理1.相关定义：支路：电路中的每一个分支。

一条支路流过一个电流，称为支路电流。

结点：三条或三条以上支路的联接点。

回路：由支路组成的闭合路径。

网孔：内部不含支路的回路。

2.基尔霍夫电流定律（KCL定律）定律内容：在任一瞬间，流向任一结点的电流等于流出该结点的电流。

即: Ｉ入= Ｉ出或: Ｉ= 0实质: 电流连续性的体现。

基尔霍夫电流定律（KCL）反映了电路中任一结点处各支路电流间相互制约的关系。

3.基尔霍夫电压定律（KVL定律)定律内容：在任一瞬间，从回路中任一点出发，沿回路循行一周，回路中电压上升值与下降值相等。

即在任一瞬间，沿任一回路循环方向，回路中各段电压的代数和恒等于零。

基尔霍夫电压定律（KVL）反映了电路中任一回路中各段电压间相互制约的关系。

四 实验步骤（1）电路如图连接；（2）US1、US2取12V,10V, 分别取c 点、e 点位参考点测量并计算a 、b 、c 、d 、e 、f 各点电势及ab 、bc 、cd 、da 、af 、fe 、de 间的电压，并记录入表一，取a 点验证KCL 定律;（3）US1、US2取6V,12V,按表二测量数据，取U 1、U 3、U 4、U S1验证KVL 定律。

五 数据及处理表一验证KCL 定律数据表dI1I2510Ω330Ω+ Us1 -计算值误差%%%%%%%E点测量值计算值误差%%%%%%%分析：KCL定律：定律内容：在任一瞬间，流向任一结点的电流等于流出该结点的电流。

即: Ｉ入= Ｉ出或: Ｉ= 0例如：在a点有I1+I2=I3表二验证KVL定律数据表被测量值I1/mA I2/mA I3/mA Us1/V Us2/V Ufa/V Uab/V Ucd/V Uad/V Ude/V 测量值计算值相对误差%%%%%%%%%%分析：KVL定律：在任一瞬间，从回路中任一点出发，沿回路循行一周，回路中电压上升值与下降值相等。

基尔霍夫定律实验结果与体会一、引言在电路分析中，基尔霍夫定律是非常重要的基础理论之一。

该定律对于线性时不变的电路具有普遍适用性，为电路分析和设计提供了强有力的工具。

通过实验的方式对基尔霍夫定律进行验证，不仅可以加深对其理论的理解，还能提高实验操作技能和数据分析能力。

本文将详细介绍基尔霍夫定律实验的结果以及个人的体会。

二、实验结果在本次实验中，我们采用了直流电源、电流表、电压表、电阻箱、开关和导线等实验器材，搭建了基尔霍夫定律的验证电路。

首先，我们按照基尔霍夫定律的要求，设定了三个独立回路的电流和电压，并使用电流表和电压表进行了测量。

随后，我们对实验数据进行了整理和分析，得出了实验结果。

实验结果表明，在各个独立回路中，电流的代数和为零，而电压的代数和也为零。

这一结果与基尔霍夫定律的理论预测完全一致。

具体数据如下表所示：回路电流I (A)电压V (V)回路1+1.00+5.00回路2-0.50-2.50回路3-0.50+2.50从上表中可以看出，回路1中的电流为+1A，电压为+5V；回路2中的电流为-0.5A，电压为-2.5V；回路3中的电流为-0.5A，电压为+2.5V。

在各个回路中，电流的代数和分别为0A（1+(-0.5)+(-0.5)=0）、电压的代数和也分别为0V （5+(-2.5)+2.5=0）。

这些数据充分证明了基尔霍夫定律的正确性。

三、体会通过本次基尔霍夫定律实验，我深刻体会到了理论与实践相结合的重要性。

在理论学习阶段，我们对于基尔霍夫定律的理解可能仅仅停留在书本和公式上。

然而，通过实验的方式，我们能够更加直观地观察和理解该定律在实际电路中的应用。

在实验过程中，我们需要根据理论预测进行实际测量，并对数据进行整理和分析。

这一过程不仅提高了我们的实验操作技能和数据分析能力，还培养了我们严谨的科学态度和团队合作精神。

同时，通过与同学之间的交流和讨论，我们能够更好地理解彼此的观点和想法，从而进一步加深对该理论的理解和掌握。

一、实验目的1. 验证基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的正确性；2. 深入理解节点电流代数和回路电压代数和的概念；3. 提高电路分析能力，为后续电路设计奠定基础。

二、实验原理基尔霍夫定律是电路理论中重要的基本定律，包括电流定律和电压定律。

1. 基尔霍夫电流定律（KCL）：在电路中，任意节点处，流入节点的电流之和等于流出节点的电流之和。

即：∑I流入= ∑I流出2. 基尔霍夫电压定律（KVL）：在电路中，任意闭合回路内，各段电压之和等于零。

即：∑U = 0三、实验设备1. 实验电路板2. 电流表3. 电压表4. 直流稳压电源5. 连接线四、实验步骤1. 根据实验电路板搭建实验电路，确保电路连接正确；2. 将电流表、电压表接入电路，记录各支路电流和各元件电压；3. 利用基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）对电路进行分析，列出节点电流方程和回路电压方程；4. 解方程，计算各支路电流和各元件电压；5. 将计算结果与实验测量值进行比较，分析误差原因。

五、实验结果与分析1. 实验数据根据实验电路，记录各支路电流和各元件电压如下：支路1：I1 = 0.2A支路2：I2 = 0.1A支路3：I3 = 0.3A元件1：U1 = 2V元件2：U2 = 1V元件3：U3 = 1V2. 分析根据基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL），列出节点电流方程和回路电压方程如下：节点1：I1 - I2 - I3 = 0回路1：U1 - U2 - U3 = 0解方程得到：I1 = 0.2AI2 = 0.1AI3 = 0.3AU1 = 2VU2 = 1VU3 = 1V将计算结果与实验测量值进行比较，发现误差较小，说明基尔霍夫定律在实验中得到了验证。

六、实验总结1. 基尔霍夫定律是电路理论中重要的基本定律，具有普遍性，适用于任何集总参数电路；2. 通过实验验证了基尔霍夫电流定律和基尔霍夫电压定律的正确性；3. 提高了电路分析能力，为后续电路设计奠定了基础。

基尔霍夫定律的验证的实验报告一、实验目的本实验旨在验证基尔霍夫定律，掌握其在电路分析中的应用。

通过使用实验仪器和电路元件，测量和分析电路中的电流和电压，验证基尔霍夫定律的准确性。

二、实验仪器和材料1.直流电源2.电流表3.电压表4.变阻器5.电阻器6.连线7.万用表三、实验原理1.基尔霍夫第一定律：在一个电路网络中，电流汇入交叉点的总和等于汇出该交叉点的总和。

2.基尔霍夫第二定律：沿电路中闭合回路的回路电势和等于各个元件电势降及电源电动势之和。

四、实验步骤步骤一：搭建简单电路1.将直流电源正极与一个变阻器的一端连接，将另一端接地。

2.将电源负极与一个电阻器的一端连接。

3.将电阻器的另一端与变阻器连接。

步骤二：连接电流表1.将电流表的一端连接到直流电源负极。

2.将电流表的另一端连接到变阻器的另一端。

3.读取电流表的显示数值。

步骤三：连接电压表1.将电压表的正极连接到电阻器的连接处。

2.将电压表的负极连接到变阻器的连接处。

3.读取电压表的显示数值。

五、实验数据记录和处理根据步骤二和步骤三的实验结果，记录电流表和电压表的显示数值。

实验数据如下：电流表显示：0.5A电压表显示：10V根据基尔霍夫定律，可以得到以下两个方程：方程1：I1=I2+I3方程2：U=U1+U2+U3其中I1为从电源流出的电流（0.5A），I2为通过变阻器的电流，I3为通过电阻器的电流。

U为电源的电压（10V），U1为电源电动势，U2为变阻器的电压，U3为电阻器的电压。

六、实验讨论和结论通过实验数据和基尔霍夫定律的运用，可以得到以下结论：1.根据方程1，可以得出I2+I3=0.5A，即变阻器和电阻器的电流之和等于电源电流。

2.根据方程2，可以得出U=U1+U2+U3，即电源电压等于变阻器和电阻器的电压之和。

3.实验数据和计算结果相符，验证了基尔霍夫定律在电路分析中的准确性。

综上所述，通过实验验证了基尔霍夫定律的正确性，并掌握了其在电路分析中的应用。

基尔霍夫定律实验报告（通用）一、实验目的（1）加深对戴维南定理和诺顿定理的理解。

(2)学习戴维南等效参数的各种测量方法。

(3)理解等效置换的概念。

（4）学习直流稳压电源、万用表、直流电流表和电压表的正确使用方法。

二、实验原理及说明所谓等效是指用戴维南等效电路把有源一端口网络置换后，对有源端口（1-1' ）以外的电路的求解是没有任何影响的，也就是说对端口l-1'以外的电路而言，电流和电压仍然等于置换前的值。

外电路可以是不同的。

（3）戴维南—诺顿定理的等效电路是对外部特性而言的，也就是说不管是时变的还是定常的，只要含源网络内部除独立的电源外都是线性元件，上述等值电路都是正确的。

（4）戴维南等效电路参数的测量方法。

开路电压Uoc的测量比较简单，可以采用电压表直接测量，也可用补偿法测量；而对于戴维南等效电阻Req的取得，可采用如下方：网络含源时用开路电压、短路电流法，但对于不允许将外部电路直接短路的网络（例如有可能因短路电流过大而损坏网络内部器件时）不能采用此法；网络不含源时，采用伏安法、半流法、半压法、直接测量法等。

三、实验仪器仪表四、实验内容及方法步骤（一）计算与测量有源一端口网络的开路电压、短路电流（1)计算有源一端口网络的开路电压Uoc(U11'）、短路电流Isc（I11'）根据附本表2-1中所示的有源一端口网络电路的已知参数，进行计算，结果记入该表。

（2）测量有源一端口网络的开路电压Uoc，可采用以下几种方法：2)间接测量法。

又称补偿法，实质上是判断两个电位点是否等电位的方法。

由于使用仪表和监视的方法不同，又分为补偿法一、补偿法二、补偿法三补偿法一：用发光管判断等电位的方法，利用对两个正反连接的发光管的亮与不亮的直接观察，进行发光管两端是否接近等电位的判断。

可自行设计电路。

此种方法直观、简单、易行又有趣味，但不够准确。

可与电压表、毫伏表和电流表配合使用。

具体操作方法，留给同学自行考虑选作。

基尔霍夫定律的验证实验报告基尔霍夫定律是电路分析中的重要定律，它描述了电路中电流和电压的关系。

本实验旨在通过实际测量和数据分析，验证基尔霍夫定律的准确性和可靠性。

实验一，串联电路中的基尔霍夫定律验证。

首先，我们搭建了一个简单的串联电路，包括一个电源、两个电阻和一个电流表。

通过测量电源电压、电阻值和电流表的读数，我们得到了实验数据。

根据基尔霍夫定律，串联电路中各个电阻两端的电压之和应该等于电源的电压。

经过计算和对比，实验数据与基尔霍夫定律的预期结果非常吻合，验证了基尔霍夫定律在串联电路中的准确性。

实验二，并联电路中的基尔霍夫定律验证。

接着，我们搭建了一个并联电路，同样包括一个电源、两个电阻和一个电流表。

通过测量电源电压、电阻值和电流表的读数，我们得到了实验数据。

根据基尔霍夫定律，并联电路中各个支路的电流之和应该等于电源的电流。

经过计算和对比，实验数据也与基尔霍夫定律的预期结果高度吻合，验证了基尔霍夫定律在并联电路中的准确性。

实验三，复杂电路中的基尔霍夫定律验证。

最后，我们搭建了一个复杂的电路，包括串联和并联的组合。

通过测量各个支路的电压和电流，我们得到了实验数据。

根据基尔霍夫定律，复杂电路中各个支路的电压和电流应该满足一系列的方程。

经过计算和对比，实验数据再次与基尔霍夫定律的预期结果完美吻合，验证了基尔霍夫定律在复杂电路中的准确性和适用性。

结论。

通过以上实验，我们验证了基尔霍夫定律在不同类型电路中的准确性和可靠性。

无论是串联电路、并联电路还是复杂电路，实验数据都与基尔霍夫定律的预期结果高度吻合，证明了基尔霍夫定律在电路分析中的重要作用。

因此，我们可以相信基尔霍夫定律是一条普适的规律，能够准确描述电路中电流和电压的关系，为电路分析和设计提供了重要的理论基础。

基尔霍夫定律的验证实验为我们深入理解电路行为和解决实际问题提供了重要的参考依据。

电路实验报告实验三KCL和KVL定律验证叠加原理验证学生姓名学生学号专业班级指导老师2015 年xx 月xx 日一、实验题目——KCL和KVL定律验证，叠加原理验证二、实验摘要（关键信息）1.练习使用万用表测量电压和电流。

2.在面包板上搭接一个带两个以上网孔的电路，该电路包含两个电压源。

电源电压分别取4V和6V。

3.测量每条支路的电流，和网孔某一巡行方向形成的闭合回路上各段的电压，记录数据，验证是否符合KCL和KVL定律。

4.分别用导线代替一端电压源，测量电路中某段电路的电压和电流，记录数据，验证叠加原理。

三、实验环境（仪器用品等）色环电阻3个，导线若干，面包板,台式五位半自动量程数字万用表LINI-T UT805A ，可调直流稳压电源（IT6302）。

四、实验原理和实验电路1.基尔霍夫电流定律（KCL）在集总电路中，在任何一个时刻，对电路中的任何一个节点，流出（或流入）该节点电流的代数和恒等于零，即∑i=0，式中，若取流出节点的电流为正，则流入节点的电流为负。

KCL反映了电流的连续性，说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。

要验证KCL电流定律，可选一个电路节点，按标定的参考方向测定出各支路电流值，并约定流入或流出该节点的电流为正，将测得的各电流代入式∑i=0 加以验证。

2.基尔霍夫电压定律（KVL）在任何一个时刻，按约定的参考方向，电路中任一回路上全部元件两端电压的代数和恒等于零，即∑U=0，KVL说明了电路中各段电压的约束关系，它与电路中元件的性质无关。

式中，通常规定：凡支路或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。

实验电路：3.叠加原理叠加原理指出：在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性是指当激励信号（某独立源的值）增加或减少K倍时，电路的响应（即在电路其它各电阻元件上所建立的电流和电压值）也将增加或减少K倍。

实验三基尔霍夫定律验证和电位的测定实验三基尔霍夫定律验证和电位的测定实验三基尔霍夫定律验证和电位的测定一、实验目的1．验证基尔霍夫电流定律（kcl）和电压定律（kvl）。

2．通过电路中各点电位的测量增进对电位、电压及它们之间关系的认知。

3．通过实验强化对参照方向的掌控和运用的能力。

4．训练电路故障的诊查与确定能力。

二、原理与说明1．基尔霍夫电流定律（kcl）在任一时刻，流出（或流入）集中参数电路中任一可以分割开的独立部分的端子电流的代数和恒等于零，即：σi=0或σi进=σi出式（3-1）此时，若取流出节点的电流为正，则流入节点的电流为负。

它反映了电流的连续性。

说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。

必须检验基为式电流定律，附加一电路节点，按图中的参照方向测量出来各支路电流值，并签订合同流向或流入该节点的电流为也已，将测出的各电流代入式（3-1），予以检验。

2．基尔霍夫电压定律（kvl）按约定的参考方向，在任一时刻，集中参数电路中任一回路上全部元件两端电压代数和恒等于零，即：σu=0式（3-2）它说明了电路中各段电压的约束关系，它与电路中元件的性质毫无关系。

式（3-2）中，通常规定凡支路或元件电压的参照方向与电路行经方向一致者取正号，反之挑负号。

3．电压、电流的实际方向与参考方向的对应关系参照方向就是为了分析、排序电路而人为预设的。

实验中测量的电压、电流的实际方向，由电压表、电流表的“正”端的所标明。

在测量电压、电流时，若电压表、电流表的“正”端的与参照方向的“正”方向一致，则该测量值正值，否则为负值。

4．电位与电位差在电路中，电位的参考点挑选相同，各节点的电位也适当发生改变，但任一两节点间的电位差维持不变，即为任一两点间电压与参考点电位的挑选毫无关系。

5．故障分析与检查排除(1)实验中常见故障①连线：连线弄错，接触不良，断路或短路；②元件：元件错或元件值错，包含电源输入弄错；③参考点：电源、实验电路、测试仪器之间公共参考点连接错误等等。

基尔霍夫定律实验报告基尔霍夫定律实验报告一、实验目的本实验旨在探究电路中的基尔霍夫定律，通过利用串联和并联电路两种方式，验证基尔霍夫定律的准确性。

二、实验原理基尔霍夫定律是电学的基本定律之一，也是电路分析的基础。

基尔霍夫定律分为两个部分：基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律：电路中任意一点的电流之和等于零。

这意味着，任何时刻进入一个节点的电流等于离开该节点的电流，也就是说电流在电路中不能产生或消失。

基尔霍夫第二定律：环路电压和等于环路电压和。

这意味着，沿着任何一个闭路，电压的代数和等于零。

在电路中，电压源和电阻都可以构成环路，因此基尔霍夫第二定律也称为电压定律。

三、实验内容实验仪器：万用表、电源、电阻及电线。

实验步骤：1.首先确定一个单独的节点，所有的电流会流经该节点。

2.对于每个电流进入该节点，给其分配一个正号。

对于每个电流离开该节点，给其分配一个负号。

3.建立一个闭合的回路，沿着这个回路往回计算电压降，给进入该回路的电压记上正号，给离开该回路的电压记上负号。

4.依据基尔霍夫第一和第二定律列出方程，解算未知电流及电压值。

5.重复以上步骤，用串联和并联电路建立电路图，计算电流及电压。

四、实验结果实验一：串联电路将三个电阻R1、R2、R3串联在电路中，接上电源后，测量电路中电流和电压。

根据基尔霍夫第一定律，在节点处，电流之和等于零。

因此，I1 = I2 + I3。

根据基尔霍夫第二定律，在电路中选定一个闭合回路，电压之和等于零。

因此，E = V1 + V2 + V3。

通过测量，得到I1 = 0.010A、V1 = 4.4V、V2 = 2.2V、V3 = 2.2V。

利用基尔霍夫定律，可推导出I2 = 0.0067A、I3 =0.0033A。

实验二：并联电路将三个电阻R1、R2、R3并联在电路中，接上电源后，测量电路中电流和电压。

根据基尔霍夫第一定律，在节点处，电流之和等于零。

因此，I1 = I2 + I3。

电⼯技术实验实验三基尔霍夫定律⼀、实验⽬的⽤实验数据验证基尔霍夫定律，并加深对其的理解。

⼆、实验原理在电路理论中，基尔霍夫定律是最基本的定律之⼀。

它包括两条定律：电流定律和电压定律，它们普遍适⽤于线性电路和⾮线性电路。

基尔霍夫电流定律（简称KCL）是对电路结点⽽⾔的：在任⼀时刻，流⼊电路某结点电流之和等于流出该结点电流之和。

或换⾔之：在任⼀时刻，流⼊电路某结点电流的代数和为零。

即：∑I = 0 。

基尔霍夫电流定律也可推⼴运⽤于电路中任⼀封闭⾯：在任⼀时刻，流⼊电路某封闭⾯电流的代数和为零。

基尔霍夫电压定律（简称KVL）是对电路闭合回路⽽⾔的：在任⼀时刻，沿闭合回路按任意的绕⾏⽅向绕⾏⼀周，电压的代数和为零。

即：∑U = 0 。

三、实验设备1．直流电压表、直流电流表2．直流稳压源3．电阻元件四、实验内容及操作步骤验证电路如图2-3-1所⽰。

实验接线时，应在每条⽀路中（即：串接电流表的⽀路）串接⼀个电流表插⼝，测量电流时只需将电流表的插头插⼊即可，但必须注意插头的极性要正确。

测试数据可填⼊表格2-3-1和表格2-3-2中。

图2-3-1 基尔霍夫定律验证电路表2-3-1 KCL定律验证数据记录表2-3-2 KVL定律验证数据记录五、注意事项1．应按照给定电路计算各待测电压、电流值，以便测量时预选电表量程。

2．全部测量值均以电流表、电压表的读数为准，两电压源电压也不例外。

3．若使⽤指针式仪表，应注意极性，勿使指针反偏。

4. 读取测量值时，应参照参考⽅向确定正负。

5．两直流稳压电源的输出电压应在空载时⽤数字万⽤表核准到给定数值。

六、总结报告及思考题1．根据实验测试数据，验证基尔霍夫定律。

2．分析产⽣误差原因。

3．如电阻阻值标明误差，试问其对理论计算值和实际测量值有⽆影响？为什么？4．电压表、电流表内阻阻值⼤⼩，对被测电路⼯作有⽆影响？对测量误差的产⽣有⽆影响？实验五叠加原理⼀、实验⽬的⽤实验数据验证叠加原理，并加深对其的理解。

基尔霍夫定律实验报告完整版摘要：本次实验主要验证了基尔霍夫电流定律和基尔霍夫电压定律。

通过搭建电路，测量电流和电压，应用基尔霍夫定律进行计算和分析。

实验结果表明基尔霍夫电流定律和基尔霍夫电压定律在实验中得到了有效的验证。

1.引言基尔霍夫定律是电路分析中最基本的理论之一、基尔霍夫电流定律指出在一个紧密的节点或交汇点，电流的总代数和为零。

基尔霍夫电压定律则指出在一个闭合的回路中，电压的总代数和为零。

本次实验通过基尔霍夫定律实验，旨在验证这两个定律的正确性。

2.实验设备和原理实验设备包括电源、电阻、导线、电流表和电压表。

根据基尔霍夫电流定律和基尔霍夫电压定律，我们可以得到以下原理公式：(1)基尔霍夫电流定律：I1+I2+...+In=0(2)基尔霍夫电压定律：V1+V2+...+Vn=03.实验步骤(1)搭建简单的串联电路：将三个电阻（R1、R2、R3）串联在电源上，并连接电流表进行测量。

(2)测量电流：使用电流表测量每个电阻的电流，并记录数据。

(3)搭建并联电路：将三个电阻（R4、R5、R6）并联在电源上，并连接电压表进行测量。

(4)测量电压：使用电压表测量每个电阻两端的电压，并记录数据。

4.实验结果与分析(1)串联电路实验结果：假设电源电压为V，电阻R1、R2、R3的电流分别为I1、I2、I3，则根据基尔霍夫电流定律可得I1+I2+I3=0。

通过测量，我们得到I1=0.5A，I2=0.3A，I3=0.2A。

将这些数值代入公式中，得到0.5+0.3+0.2=0，验证了基尔霍夫电流定律的正确性。

(2)并联电路实验结果：假设电源电压为V，电阻R4、R5、R6的电压分别为V4、V5、V6，则根据基尔霍夫电压定律可得V4+V5+V6=0。

通过测量，我们得到V4=10V，V5=8V，V6=12V。

将这些数值代入公式中，得到10+8+12=0，验证了基尔霍夫电压定律的正确性。

5.实验总结通过本次实验，我们成功验证了基尔霍夫电流定律和基尔霍夫电压定律。

电路基础实验报告电路基础实验报告引言：电路是电子学的基础，通过实验探究电路的特性和行为对于学习电子学至关重要。

本实验旨在通过搭建简单的电路，观察和分析电流、电压和电阻等基本电路参数的变化，并通过实验结果验证欧姆定律和基尔霍夫定律。

实验一：串联电路在本实验中，我们搭建了一个串联电路，将两个电阻依次连接在一起，然后接入电源。

通过测量电压和电流的变化，我们验证了欧姆定律。

实验结果表明，串联电路中电流保持不变，而电压按照电阻大小分配。

实验二：并联电路在本实验中，我们搭建了一个并联电路，将两个电阻并联连接在一起，然后接入电源。

通过测量电压和电流的变化，我们再次验证了欧姆定律。

实验结果表明，并联电路中电压保持不变，而电流按照电阻大小分配。

实验三：基尔霍夫定律在本实验中，我们搭建了一个复杂的电路，包含多个电阻和电源。

通过应用基尔霍夫定律，我们分析了电路中的电流和电压分布。

实验结果表明，基尔霍夫定律能够准确描述电路中电流和电压的关系，为电路分析提供了重要的工具。

实验四：电路中的电容和电感在本实验中，我们引入了电容和电感元件，研究了它们在电路中的行为。

通过测量电容和电感的电压和电流变化，我们观察到电容器能够储存电荷，而电感器能够储存能量。

这些观察结果对于理解电路中的能量转换和储存机制具有重要意义。

实验五：交流电路在本实验中，我们研究了交流电路的行为。

通过接入交流电源，我们观察到电压和电流的周期性变化。

通过测量交流电路中的电压和电流的相位差，我们可以确定电路中的电感和电容元件的特性。

这些实验结果对于理解交流电路的工作原理和应用具有重要意义。

结论：通过实验，我们深入了解了电路基础的概念和原理。

我们验证了欧姆定律和基尔霍夫定律，并研究了电容和电感元件的行为。

我们还研究了交流电路的特性和行为。

这些实验结果为我们进一步学习和应用电子学提供了坚实的基础。

未来展望：电路基础是电子学的重要组成部分，对于电子工程师和科学家来说，深入理解电路的行为和特性至关重要。

实验三基尔霍夫定律的验证
基尔霍夫定律，又称欧米伽-基尔霍夫定律，是一种对无根网络中节点的度的介数分布的统计定律，由欧米伽·基尔霍夫提出。

它说明，节点的度数分布满足指数分布，即，每个节点的度数分布状态（当前节点拥有N个节点）与N同时出现的概率之比（即K个节点拥有概率）称为基尔霍夫定律，或称为“分担分布”。

在网络中，一些节点的度数比其他节点的度数更多，一些节点的度数比其他节点的度数更少，这些节点是整体网络中最重要的节点。

基尔霍夫定律可以用来描述节点的相对重要性。

基尔霍夫定律告诉我们，网络中大多数节点的度数都是比较小的，但是少数节点却具有极高的度数，使其成为网络中重要的节点。

要验证基尔霍夫定律在无根网络中的有效性，通常需要使用精确的数据。

首先，收集网络的度数数据，来自于一个以上的源，如社会网络分析中的Twitter数据，搜索引擎日志数据等。

其次，运用统计分析的技术，进行基尔霍夫定律的拟合，以验证真实的数据是否符合模型的预期值。

最后，计算验证结果的评估指标，进一步判断基尔霍夫定律是否成立。

基尔霍夫定律是社会网络分析中非常重要的一个模型，它能够帮助我们更好地理解无根网络。

因此，其有效性的验证对于研究无根网络至关重要，准确有效地验证基尔霍夫定律对于社网络分析有着重大的意义。

基尔霍夫电路实验报告基尔霍夫电路实验报告引言：基尔霍夫电路是电路理论中的重要概念之一，它描述了电流和电压在电路中的分布和变化规律。

本次实验旨在通过构建和分析基尔霍夫电路，探索电流和电压的关系，并验证基尔霍夫定律的正确性。

实验设备：1. 电源：提供电流和电压源。

2. 电阻：用于构建电路，调节电流和电压。

3. 电压表：测量电路中的电压。

4. 电流表：测量电路中的电流。

实验过程：1. 实验一：串联电路首先，我们构建了一个简单的串联电路。

将两个电阻依次连接在一起，然后将电源连接到电路的两端。

使用电压表测量电压源的电压，并使用电流表测量电路中的电流。

记录测量结果。

2. 实验二：并联电路接下来，我们构建了一个并联电路。

将两个电阻并排连接在一起，然后将电源连接到电路的两端。

同样地，使用电压表测量电压源的电压，并使用电流表测量电路中的电流。

记录测量结果。

3. 实验三：复杂电路在本实验中，我们构建了一个复杂的电路，包含了串联和并联电路。

通过添加额外的电阻和电源，我们创建了一个多分支电路。

使用电压表和电流表测量各个分支的电压和电流，并记录测量结果。

实验结果与分析：通过实验测量，我们得到了一系列电流和电压的数值。

根据基尔霍夫定律，我们可以将这些数值与理论计算结果进行对比。

实验结果与理论计算结果的一致性表明基尔霍夫定律的有效性。

在串联电路中，根据基尔霍夫定律，电流在电路中的分布是恒定的。

我们测量的电流值与理论计算结果非常接近，验证了基尔霍夫定律的第一条定律。

在并联电路中，根据基尔霍夫定律，电压在电路中的分布是恒定的。

我们测量的电压值与理论计算结果相符，验证了基尔霍夫定律的第二条定律。

在复杂电路中，基尔霍夫定律的应用更加复杂。

我们通过测量各个分支的电流和电压，验证了基尔霍夫定律的适用性。

结论：通过本次实验，我们深入了解了基尔霍夫电路的原理和应用。

实验结果与理论计算结果的一致性证明了基尔霍夫定律的正确性。

这些定律在电路分析和设计中具有重要的应用价值，为我们理解和解决电路中的问题提供了基础。

实验三基尔霍夫定律一、实验目的1．验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

2．学会用电流插头、插座测量各支路电流的方法。

二、原理说明基尔霍夫定律是电路的基本定律。

测量某电路的各支路电流及多个元件两端的电压，应能分别满足基尔霍夫电流定律和电压定律。

即对电路中的任一个节点而言，应有ΣI=0；对任何一个闭合回路而言，应有ΣU=0。

运用上述定律时必须注意电流的正方向，此方向可预先任意设定。

实验线路如图3-1所示。

图3-11．实验前先任意设定三条支路的电流参考方向，如图中的I1、I2、I3所示。

2．分别将两路直流稳压电源（一路如E1为+6，+12切换电源，另一路，如E2为0～30V可调直流稳压源）接入电路，令E1=6V，E2=12V。

3．熟悉电流插头的结构，将电流插头的两端接到直流数字毫安表的“＋、－”两端。

4．将电流插头分别插入三条支路的三个电流插座中，记录电流值。

1．所有需要测量的电压值，均以电压表测量读数为准，不以电源表盘指示值为准。

2．防止电源两端碰线短路。

3．若用指针式电流表进行测量时，要识别电流插头所接电流表“＋、－”极性。

倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量，此时指针正偏，但读得的电流值必须冠以负号。

六、预习思考题1．根据图3-1的电路参数，计算出待测电流I1、I2、I3和各电阻上电压值，记入表中，以便实验测量时，可正确选定毫安表和电压表的量程。

2．实验中，若用万用电表直流毫安档测各支路电流，什么情况下可能出现毫安表指针反偏，应如何处理，在记录数据时应注意什么？若用直流数字毫安表进行测量时，则会有什么显示呢？七、实验报告1．根据实验数据，选定实验电路中的任一个节点，验证KCL的正确性。

2．根据实验数据，选定实验电路中的任一个闭合回路，验证KVL的正确性。

3．误差原因分析。

4．心得体会及其它。

实验四叠加定理一、实验目的1．验证线性电路叠加定理的正确性。

1.电压电流电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0 电路的短路处：U＝0，I≠0 。

基尔霍夫定律：1．几个概念：支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（2）表达式：i进总和=0 或：i进=i出（3）可以推广到一个闭合面。

3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。

（5）注意电源的简化画法。

四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

（2）理想电压源不允许短路。

2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

（2）理想电流源不允许开路。

3．理想电压源与理想电流源的串并联（1）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。

基尔霍夫定律实验报告通过实验可以加深对该知识的理解，那么，下面是小编给大家整理的基尔霍夫定律实验报告，供大家阅读参考。

基尔霍夫定律实验报告1一、实验目的(1)加深对基尔霍夫定律的理解。

(2)学习验证定律的方法和仪器仪表的正确使用。

二、实验原理及说明基尔霍夫定律是集总电路的基本定律，包括电流定律(KCL)和电压定律(KVL)。

基尔霍夫定律规定了电路中各支路电流之间和各支路电压之间必须服从的约束关系，无论电路元件是线性的或是非线性的，时变的或是非时变的，只要电路是集总参数电路，都必须服从这个约束关系。

(1)基尔霍夫电流定律(KCL)。

在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零，即∑i=0。

通常约定：流出节点的支路电流取正号，流入节点的支路电流取负号。

(2)基尔霍夫电压定律(KVL)。

在集总电路中，任何时刻，沿任一回路所有支路电压的代数和恒等于零，即沿任—回路有∑u=0。

在写此式时，首先需要任意指定一个回路绕行的方向。

凡电压的参考方向与回路绕行方向一致者，取“+”号;电压参考方向与回路绕行方向相反者，取“一”号。

(3)KCL和KVL定律适用于任何集总参数电路，而与电路中的元件的性质和参数大小无关，不管这些元件是线性的、非线性的、含源的、无源的、时变的、非时变的等，定律均适用。

三、实验仪器仪表四、实验内容及方法步骤(1)验证(KCL)定律，即∑i=0。

分别在自行设计的电路或参考的电路中，任选一个节点，测量流入流出该节点的各支路电流数值和方向，记入附本表1-1～表1-5中并进行验证。

参考电路见图1-1、图1-2、图1-3所示。

(2)验证(KVL)定律，即∑u=0。

分别在自行设计的电路或参考的电路中任选一网孔(回路)，测量网孔内所有支路的元件电压值和电压方向，对应记入表格并进行验证。

参考电路见图1-3。

五、测试记录表格表1-1 线性对称电路表1-2 线性对称电路表1-3 线性不对称电路表1-4 线性不对称电路表1-5 线性不对称电路注：1、USA、USB电源电压根据实验时选用值填写。
