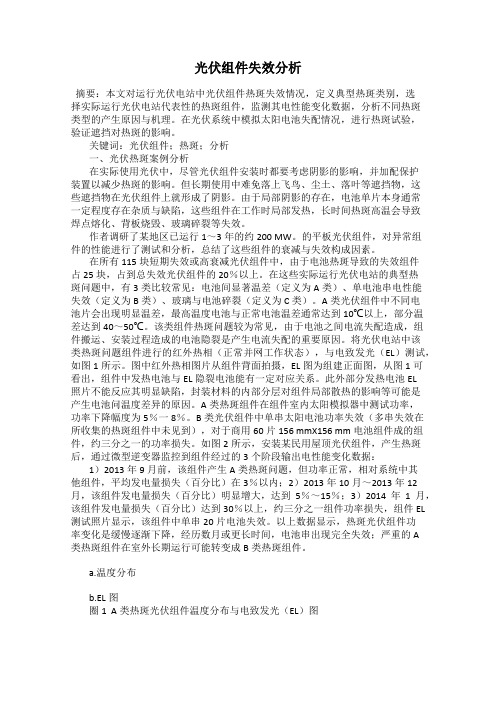

光伏组件失效分析摘要：本文对运行光伏电站中光伏组件热斑失效情况，定义典型热斑类别，选择实际运行光伏电站代表性的热斑组件，监测其电性能变化数据，分析不同热斑类型的产生原因与机理。
在光伏系统中模拟太阳电池失配情况，进行热斑试验，验证遮挡对热斑的影响。
关键词：光伏组件；热斑；分析一、光伏热斑案例分析在实际使用光伏中，尽管光伏组件安装时都要考虑阴影的影响，并加配保护装置以减少热斑的影响。
但长期使用中难免落上飞鸟、尘土、落叶等遮挡物，这些遮挡物在光伏组件上就形成了阴影。
由于局部阴影的存在，电池单片本身通常一定程度存在杂质与缺陷，这些组件在工作时局部发热，长时间热斑高温会导致焊点熔化、背板烧毁、玻璃碎裂等失效。
作者调研了某地区已运行1～3年的约200 MW。
的平板光伏组件，对异常组件的性能进行了测试和分析，总结了这些组件的衰减与失效构成因素。
在所有115块短期失效或高衰减光伏组件中，由于电池热斑导致的失效组件占25块，占到总失效光伏组件的20％以上。
在这些实际运行光伏电站的典型热斑问题中，有3类比较常见：电池间显著温差（定义为A类）、单电池串电性能失效（定义为B类）、玻璃与电池碎裂（定义为C类）。
A类光伏组件中不同电池片会出现明显温差，最高温度电池与正常电池温差通常达到10℃以上，部分温差达到40～50℃。
该类组件热斑问题较为常见，由于电池之间电流失配造成，组件搬运、安装过程造成的电池隐裂是产生电流失配的重要原因。
将光伏电站中该类热斑问题组件进行的红外热相（正常并网工作状态），与电致发光（EL）测试，如图1所示。
图中红外热相图片从组件背面拍摄，EL图为组建正面图，从图1可看出，组件中发热电池与EL隐裂电池能有一定对应关系。
此外部分发热电池EL照片不能反应其明显缺陷，封装材料的内部分层对组件局部散热的影响等可能是产生电池问温度差异的原因。
A类热斑组件在组件室内太阳模拟器中测试功率，功率下降幅度为5％一8％。
B类光伏组件中单串太阳电池功率失效（多串失效在所收集的热斑组件中未见到），对于商用60片156 mmX156 mm电池组件成的组件，约三分之一的功率损失。
一．接线盒光伏组件接线盒的主要作用是连接和保护太阳能光伏组件，传导光伏组件所产生的电流。
光伏组件接线盒作为太阳能电池组件的一个重要部件，是集电气设计、机械设计和材料应用于一体的综合性产品，为用户提供了太阳能光伏组件的组合连接方案。
目前，中国组件制造商生产的组件很多都存在不少的质量问题和隐患，而其中很大一部分组件质量问题来自于接线盒自身的设计和品质。
作为光伏组件制造商的配套企业，接线盒制造商不仅需要对组件制造商负责，更需要对终端客户负责，特别是对使用过程中人身安全的保护。
所以，优化接线盒结构设计、提高质量是所有接线盒制造企业的首要任务。
常州天华新能源科技有限公司（简称“天华新能源”）下属常州华阳光伏检测技术有限公司（简称“华阳检测”，于 2009 年 12 月获得了 CNAS 实验室认可，认可范围包括光伏组）件、光伏材料共 119 项检测能力。
公司自 2008 年开始进行接线盒检测（依据标准：VDE0126-5:2008），讫今共完成 30 家接线盒供应商、50 多款接线盒的检测和质量分析，获得了大量的检测数据。
结合光伏组件户外使用的实际情况，我们总结出目前接线盒常见失败项目主要有：IP65防冲水测试、结构检查、拉扭力试验、湿漏电试验、二极管温升试验、环境试验、750℃灼热丝试验。
接线盒测试常见失败项目统计图：一、户外组件因接线盒问题引起的故障图片接线盒引线端子烧毁接线盒烧毁引起组件背板烧焦组件碎裂二、接线盒在认证测试中常见失败项目及原因分析1．接线盒 IP65 防冲水测试防水性能是接线盒性能的重要指标。
认证测试中，先进行老化预处理测试，然后进行防冲水测试，再通过外观结构检查和工频耐压测试进行评判。
测试能否顺利通过，取决于接线盒的密封保护程度，而接线盒的密封保护直接影响到成品组件的防触电保护和漏电防护的等级。
就目前常规构造的接线盒而言，其设计和材料的缺陷已在认证测试中显露无疑。
图 1 IP65 防冲水测试测试图片接线盒防冲水测试失败的主要现象大致分为以下几种：⑴、接线盒密封盒体内大量积水；⑵、接线盒盒体与背板材料不匹配；⑶、接线盒的密封螺母开裂失效；⑷、接线盒在老化预处理测试中盒体变形；⑸、接线盒密封圈老化预处理测试后失效，或其他原因。
光伏组件损坏说明范文
该说明书的目的是说明我公司光伏发电系统在2021年5月15日进行常规巡检时,发现有少量组件出现损坏情况,需要客户签字确认。
我们通过拍照记录了组件损坏的情况,发现以下光伏板组件有损坏:
1. 第1行第3块组件,边框处有细小划伤;
2. 第2行第5块组件,表面有≤5大小的划伤1处;
3. 第3行第7块组件,边角处有≤10大小的划伤1处。
我们认为上述三块组件损坏程度仅为,不影响其发电功能。
但根据合同规定,任何组件损坏都需要报告并取得客户确认。
请客户签字确认以下内容:
- 知晓光伏发电系统2021年5月15日常规巡检时发现的组件损坏情况;
- 同意上述三块组件的损坏不需要替换;
- 同意继续开启该光伏发电系统,为客户供电。
经客户签字同意后,我们将继续为客户提供光伏发电服务。
如果客户有任何问题,请与我们联系。
客户签字:______________ 日期:____________
公司签字:______________ 日期:____________。
