圆 孔 衍 射

§6 菲涅耳圆孔衍射和圆屏衍射习题6.1：一在菲涅耳圆孔衍射实验中，圆孔半径2.0mm ，光源离圆孔2.0m ，波长0.5um ，当接收屏由很远的地方向圆孔靠近时，求（1）前三次出现中心亮斑的位置；（2）前三次出现中心暗斑的位置。

习题6. 1解答：如图：R=2m, um 5.0=λ, mm 0.2=ρ半径为ρ的圆孔所包含的半波带数n 为：11(2b R n +=λρ当∞=b 时，得40.21105.0100.416262=××==−−m m m R n λρ（1）前三次出现中心亮斑的位置:随b 的减小，n 逐渐增大，且有22ρλρ−=nR R b前三次出现中心亮斑应分别对应n 取奇数5, 7,9，此时b 依次为：m m m b n 0.80.40.150.80.45.00.250.40.25=−×=−×××=⇒= m m m b n 7.20.40.170.80.45.00.270.40.27=−×=−×××=⇒= m m m b n 6.10.40.190.80.45.00.290.40.29=−×=−×××=⇒= （2）前三次出现中心暗斑的位置。

前三次出现中心暗斑应分别对应n 取偶数6, 8, 10，此时b 依次为：m m m b n 0.40.40.160.80.45.00.260.40.26=−×=−×××=⇒= m m m b n 0.20.40.180.80.45.00.270.40.288=−×=−×××=⇒= m m m b n 3.10.40.1100.80.45.00.2100.40.210=−×=−×××=⇒= 习题6.2：在菲涅耳圆孔衍射实验中，光源离圆孔1.5m ，波长0.63um ，接收屏与圆孔距离6.0m ，圆孔半径从0.5mm 开始逐渐增大，求（1）最先的两次出现中心亮斑时的圆孔半径；（2）最先的两次出现中心暗斑时的圆孔半径。

一、实验目的1. 理解光的衍射现象及其基本原理。

2. 掌握衍射光路的组装与调整，使用不同结构衍射屏实现夫琅禾费衍射现象。

3. 研究不同结构衍射屏的衍射光强分布，加深对衍射理论的理解。

二、实验原理圆孔衍射是光波通过圆形孔径后，由于波的波动性，光在孔径边缘发生弯曲，从而在远场屏上形成衍射图样。

实验基于惠更斯-菲涅尔原理，即每一个波前上的点都可以看作是一个次波源，这些次波源发出的波在空间中相互干涉，形成衍射图样。

夫琅禾费衍射是圆孔衍射的一种特殊形式，发生在远场区域，即孔径与观察屏之间的距离远大于孔径本身。

在这种情况下，光波经过圆孔后，衍射图样呈现出明暗相间的同心圆环，称为夫琅禾费衍射图样。

三、实验仪器1. He-Ne激光器2. 单缝及二维调节架3. 光电探测器及移动装置4. 数字式万用表5. 钢卷尺6. 圆孔衍射屏四、实验步骤1. 组装光路：将He-Ne激光器发出的激光束照射到圆孔衍射屏上，调节衍射屏与激光器之间的距离，使其满足夫琅禾费衍射条件。

2. 调整观察屏：将观察屏放置在衍射屏后，调节观察屏与衍射屏之间的距离，使其满足夫琅禾费衍射条件。

3. 测量光强分布：使用光电探测器测量不同位置的光强，记录数据。

4. 计算衍射图样：根据测量数据，绘制光强分布曲线，分析衍射图样的特征。

五、实验结果与分析1. 衍射图样：观察屏上出现了明暗相间的同心圆环，即夫琅禾费衍射图样。

图样的中央是一个亮斑，称为艾里斑，其大小与圆孔半径有关。

2. 光强分布：根据测量数据，绘制光强分布曲线。

曲线呈现出明暗相间的特征，中央亮斑的光强最大，随着距离的增加，光强逐渐减小。

3. 理论分析：将实验结果与理论计算结果进行对比，发现两者吻合良好。

六、实验结论1. 光的衍射现象是光的波动性的一种表现，通过实验验证了惠更斯-菲涅尔原理。

2. 夫琅禾费衍射是圆孔衍射的一种特殊形式，在远场区域出现明暗相间的同心圆环。

3. 通过实验，加深了对衍射理论的理解，掌握了衍射光路的组装与调整方法。

圆孔衍射中的r值问题(二)
圆孔衍射中的r值问题
问题1：什么是圆孔衍射中的r值？
在圆孔衍射中，r值是指从衍射圆孔中心点到衍射屏上某一点的
距离。

r值是衍射中常用的参数之一，用于描述衍射现象的空间分布。

问题2：r值与衍射角的关系是什么？
r值与衍射角的关系可以通过下式表示：
r = D*sin(θ)
其中，D为圆孔的直径，θ为衍射角。

衍射角是指由圆孔中心点
到衍射屏上某一点的连线与圆孔法线之间的夹角。

问题3：r值对圆孔衍射的影响是什么？
r值决定了衍射到达衍射屏上的点的相位差，进而影响了衍射光
的干涉效果。

具体来说： - 当r值趋近于0时，即衍射角趋近于0，
衍射光的相位差趋近于0，干涉效果较强。

- 当r值趋近于无穷大时，即衍射角趋近于90度，衍射光的相位差趋近于π/2，干涉效果较弱。

问题4：如何通过调节r值来控制圆孔衍射的效果？
1.改变圆孔的直径：增大圆孔直径可以减小r值，从而增强衍射光
的干涉效果。

2.调整衍射距离：增大衍射距离会导致r值的增加，从而减弱衍射
光的干涉效果。

问题5：圆孔衍射中的r值问题的应用领域有哪些？
圆孔衍射中的r值问题在许多领域中得到应用，包括但不限于：
- 光学：研究光的衍射现象和干涉效果。

- 物理：研究波动现象和波
动光学理论。

- 工程：设计光学器件和光学系统。

以上即是关于圆孔衍射中的r值问题的一些相关问题和解释。

通
过理解和掌握r值的概念，我们可以更好地理解并应用圆孔衍射现象。

圆孔衍射现象描述概述解释说明1. 引言1.1 概述本篇长文旨在描述和解释圆孔衍射现象。

圆孔衍射是光学中的一种重要现象，当光通过一个小孔时会发生衍射，形成一个特定的光斑图案。

本文将从衍射现象的起因和原理、实验设备和方法等方面进行描述和概述。

1.2 文章结构本文分为五个主要部分：引言、圆孔衍射现象描述、结果与分析、应用与意义以及结论与展望。

其中，引言部分对文章的内容进行概述，介绍了文章的目的和结构。

1.3 目的本文旨在全面而详细地描述圆孔衍射现象，并解释其原理和机制。

通过对实验结果的观察和数据分析，探讨其中存在的差异，并探讨圆孔衍射在光学器件中的应用以及其对科学发展的意义。

最后，在总结研究结论的基础上提出未来研究方向建议，为进一步深入研究圆孔衍射提供指导。

2. 圆孔衍射现象描述：2.1 衍射现象简介圆孔衍射是一种光的传播现象，当光通过一个圆形孔径时发生偏折和扩散，形成特定的衍射图样。

这一现象是由光波在遇到障碍物或孔径较小时发生的干涉效应造成的。

圆孔衍射是光学中最基本且常见的几何衍射实验之一，对我们深入理解光的性质和行为具有重要意义。

2.2 圆孔衍射的起因和原理当平行光线垂直照射到一个小孔时，光波会从该小孔中穿过并呈球面传播。

根据背后的赫曼德-费米原理，每个次级波都可以看作是来自前方各个点上的波源。

这些次级波会相互干涉，并在进入观察屏幕后形成明暗相间、呈环状分布的衍射图样。

根据菲涅尔-柯西公式，我们可以计算出在观察屏上不同位置处的光强分布情况。

这个分布与外部条件（例如光源的波长、观察距离等）以及孔径的大小有关。

在圆孔衍射中，光强最强的环为中央亮斑，其内外依次是一系列交替的明暗环。

2.3 圆孔衍射实验设备和方法进行圆孔衍射实验通常需要准备以下设备和工具：1. 光源：可以使用激光器或白光灯作为照明光源。

2. 狭缝：用于产生平行光束，确保入射到圆孔上的光线是平行的。

3. 圆孔：可以通过刻蚀或机械加工在一片无色玻璃板上制作一个小而圆形的孔口。

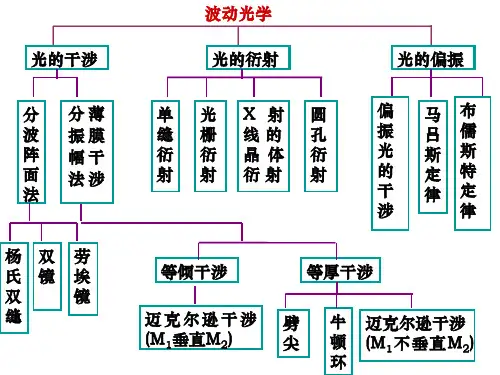

实验10 圆孔衍射当光在传播过程中经过障碍物，如不透明物体的边缘、小孔、细线、狭缝等时，一部分光会传播到几何阴影中去，产生衍射现象。

光的衍射现象是光的波动性的一种表现。

研究光的衍射现象不仅有助于加深对光本质的理解，而且能为进一步学好近代光学技术打下基础。

衍射使光强在空间重新分布，利用光电元件测量光强的相对变化，是测量光强的方法之一，也是光学精密测量的常用方法。

一、实验目的１．观察圆孔衍射现象，加深对衍射理论的理解。

２．会用光电元件测量圆孔衍射的相对光强分布，掌握其分布规律。

二、实验仪器H e -N e 激光器、单缝及二维调节架、光电探测器及移动装置、数字式万用表、钢卷尺等。

三、实验原理圆孔衍射的基础是惠更斯-菲涅尔原理，，经过计算可以得到：在沿光传播方向圆孔的中轴线上，总是光强极大（设平面光波沿圆孔轴线传播），偏开中轴线一定角度，诸子波相干叠加正好相消，则出现第一级暗线，由于圆孔激起子波的轴对称性，暗线将是暗环，再增大偏开轴线角度，可得到一系列暗环，暗环之间为亮环，即衍射次极大。

直径为D 的圆孔的夫琅和费衍射光强的径向分布可通过贝塞耳函数表示。

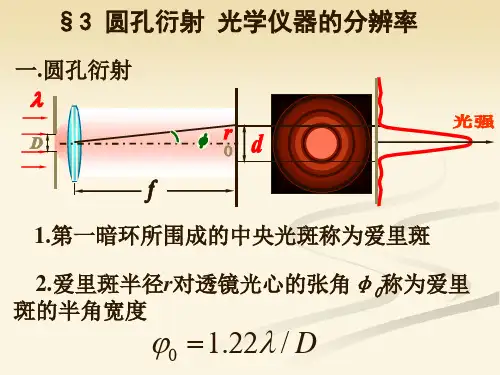

夫琅和费圆孔衍射图样的中央圆形（零级衍射）亮斑通常称为艾里斑，艾里斑的大小可用半角宽度即第一级暗环对应的衍射角为：D λθθ22.1sin ==圆孔衍射各极小值的位置（衍射角）在0.610π，1.116π，1.619π，… 处，各极大值的位置（衍射角）在0，0.0819π，0.133π，0.187π，… 处，其相对光强I/I0依次为1，0.0175，0.042，0.0016，…。

零级衍射的圆亮斑集中了衍射光能量的83.8% 。

夫琅和费衍射不仅表现在单缝衍射中，也表现在小孔的衍射中，如图10-1所示。

平行的激光束垂直地入射于圆孔光阑1上，衍射光束被透镜2会聚在它的角平面3上，若在此焦平面上放置一接收屏，将呈现出衍射条纹。

衍射条纹为同心圆，它集中了84%以上的光能量，P 点的光强分布为：()2102⎥⎦⎤⎢⎣⎡=x x J I I （10-1）()x J 1为一阶贝塞尔函数，它可以展开成x 的级数()()()1212!1!1+∞=⎪⎭⎫ ⎝⎛+-=∑k o k k x k k x J （10-2）x 可以用衍射角θ及圆孔半径a 表示θλπsin 2ax = （10-3） 式中λ是激光波长（e e N H —激光器8.623=λ纳米）。
