转子一点接地保护和转子两点接地保护的作用及发生的原因和处理

发电机转子接地保护动作情况及故障分析摘要：本文介绍了某火力发电厂发电机转子一点接地故障的现象及处理过程。

通过对转子接地保护原理及保护动作行为的分析，并结合故障录波波形图，对接地点进行了定位。

同时根据发电机转子检查情况及发现的问题,指出了该故障的可能原因，提出了预防此类故障的措施,以实现状态检修。

关键词：发电机；转子绕组；转子一点接地；转子两点接地；0 引言转子接地故障是发电机较常见的故障之一。

发电机在长期运行过程中，由于转子内部受潮、冷却介质泄漏、绝缘老化以及机械振动等诸多方面的原因，容易造成转子对地绝缘水平的降低进而引发转子接地故障。

当转子发生一点接地故障时，虽然不会对发电机本身造成直接的危害，但若再相继发生两点接地，则会出现故障点电流过大而烧伤转子本体、励磁绕组被短接而使气隙磁通失去平衡引起振动以及轴系转子磁化等灾难性后果,严重威胁发电机的安全[1]。

发电机是发电厂的主要设备之一，故障后修复困难，延长停机时间，特别是大容量发电机组不正常停机，间接造成的经济损失巨大，配置转子接地保护是非常必要的。

为了大型发电机组的安全运行，无论水轮发电机或汽轮发电机，在励磁回路一点接地保护动作发出信号后，应立即转移负荷，实现平稳停机检修[2]。

1 某厂发电机组及转子接地保护配置概述某厂发电机为东方电机股份有限公司生产的QFSN-600-2-22D型三相同步汽轮发电机，采用水氢氢冷却方式，励磁方式采用自并励励磁。

发电机为三相交流隐极式同步发电机，采用整体全封闭、内部氢气循环、定子绕组水内冷、定子铁心及端部结构件氢气表面冷却、转子绕组气隙取氢气内冷的冷却方式。

发电机定、转子绕组均采用F级绝缘。

发电机组于2008年6月正式投产。

发电机转子接地保护装置为南京南瑞继保电气有限公司PCS-985RS保护装置，该装置采用乒乓式转子接地保护原理，利用微机的计算功能，该保护装置能测定接地故障点位置和过渡电阻大小[3]。

发电机正常运行情况下一点接地保护投入，而两点接地保护退出。

一起发电机转子一点接地故障的原因分析及处理摘要:运行中发电机发生一点接地故障不会对发电机造成危害，但必须及时处理。

结合某电厂1号机组发电机转子一点接地实际案例，从故障表象并结合电气试验、仿真分析，分析转子一点接地报警原因，给出现场检查处理的方法，提出预控措施。

关键词：发电机、转子一点接地前言发电机转子接地分为一点接地和两点接地。

转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。

发电机转子发生一点接地对发电机不会造成危害，若发展为两点接地后，会使一部分绕组短路，由于电阻减小，所以另一部分绕组电流增加，破坏了发电机气隙磁场的对称性，引起发电机剧烈震动，同时无功出力降低；如果电流较大，可能烧坏转子和汽轮机轴系、叶片等部件被磁化；由于转子本体局部通过电流，引起局部发热，使转子缓慢变形而偏心，进一步加剧振动。

下面结合某发电公司1号机组转子接地报警故障为例，对转子接地保护装置的原理、发生报警的原因及故障查找处理方法、预控措施进行分析介绍。

1机组运行概况1号汽轮发电机为WX18Z-054LLT型三相交流同步汽轮发电机，冷却方式为水氢氢，即定子绕组水内冷，定子铁芯及端部结构件氢气表面冷却，转子绕组气隙取气氢内冷冷却方式。

励磁调节器型号为WBF8-5G。

发电机转子接地保护装置为7UM6X型双端注入式发电机转子接地保护装置。

2事件概况某发电公司60MW无刷励磁机组，其励磁机电枢绕组通过二极管整流桥全波整流为发电机提供励磁电流。

励磁机励磁回路处于静止状态，其励磁电源由励磁调节器输出，励磁系统可控硅的交流电源由厂用电提供。

励磁机输出旋转二极管整流桥为三相全波整流，每组5个整流二极管，二极管正负并联阻容吸收回路。

3 事件经过某发电公司1号汽机发电机在带负荷运行后，发电机转子一点接地保护动作于报警，经现场检查，保护装置运行正常，复位后，报警依然存在。

保护装置显示的转子绕组对地泄漏电流为68mA~73mA，远大于机组报警设定值10mA。

水轮发电机转子一点接地原因分析及处理发电机转子一点接地故障是发电机常见的故障。

作者对哈拉军水电站一台机组做预防性试验时，测得发电机转子绝缘电阻接近于零，判断发电机转子绕组有接地现象。

经过检查发现了接地点并进行了修复。

本文通过对这一故障的处理，分析了发电机转子绕组一点接地的原因、预防和处理方法。

标签：转子绕组；接地故障；故障检查前言哈拉军水电站位于新疆伊犁特克斯县库克苏河上，该电站2015年1月并网发电，总装机容量28MW，安装3台轴流水轮发电机，额定电压10500V，采用静止可控硅励磁方式，转子接地故障的发电机型号为SF7000—16/3300。

作者在对这台机组做预防性试验时，测得转子磁极和磁极母排的绝缘电阻为0.1MΩ，判断磁极或磁极母排存在一点或多点接地。

经过专业技术人员认真分析原因、检查和处理，最终发现转子接地的原因，原因是和磁极连接的母排的绝缘层击穿，导致转子一点接地。

下面以这台机组转子接地故障为例，对故障发生的经过和分析检查处理过程进行详细的介绍，并对此类故障进行了分析，提出了预防措施。

1、故障经过发电机机组在C级检修时，专业人员在测量发电机转子绝缘电阻时发现测得转子磁极和磁极母排对地的绝缘电阻为0.1MΩ。

《电力设备预防性试验规程》（DL/T 596—1996）规定，转子绕组对地绝缘电阻不小于0.5 MΩ。

因此，该机组转子绕组的绝缘电阻不符合《电力设备预防性试验规程》（DL/T 596—1996）的要求，试验不合格。

专业人员对机组继电保护装置进行了检查，发现继电保护装置报警信息中没有“转子一点接地”故障。

2、检查及处理为了确定磁极是否接地，将磁极和母排断开，分别测量磁极和母排对地的绝缘电阻，发现磁极对地的绝缘电阻为1GΩ，负极的母排对地绝缘电阻为0.1MΩ，排除了转子磁极接地的可能。

进一步检查发现在转子端面上的负极母排有一处绝缘层被击穿，导致对地的绝缘降低。

专业人员拆除了击穿的绝缘层并对母排重新进行了绝缘包扎，重新测得母排绝缘合格。

发电机转子一点接地故障原因分析和处理摘要：发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，也是国家电网实现电力系统及其自动化的基础，同时发电机本身也是一个十分贵重的电器元件，包含很多自动化元器件。

因此，应该对于各种不同的故障和不正常运行状态，装设性能完善的继电保护装置。

发电机的内部故障主要是定子和转子绕组绝缘损坏引起的，所以配置可靠的转子接地保护就显得非常重要，本文详细地分析了在现场工作中遇到的转子一点接地保护装置动作后对问题的分析查找以及处理的过程。

关键词：转子接地保护；磁极连接线；绝缘一转子接地保护概况湘投铜湾水利水电有限责任公司（以下简称铜电公司）装有4×45MW灯泡贯流式发电机组，水轮发电机设备由天津阿尔斯通水电设备生产有限责任公司生产，其中励磁系统，采用的广州电器科学研究院附属广州擎天电气控制实业有限公司生产的EXC9000励磁系统，励磁电源取自发电机端部，用励磁变压器供给整流装置，整流装置输出的直流电供给发电机转子绕组。

发电机正常运行时，输出容量47.37MVA，Pf=0.95，端电压10.5KV，励磁电压365V，励磁电流1142A；发电机空载时，励磁电压170V，励磁电流747A。

发电机保护装置类型：WFB-811。

转子接地保护装置保护原理：在一点接地故障后，保护装置继续测量接地电阻和接地位置，并发出转子一点接地故障报警信号，不作用于机组停机，此后若再发生新的接地点，采用乒乓式开关切换原理，通过求解两个不同的接地回路方程，实时计算转子接地电阻值和接地位置，在单元管理机可实时显示转子接地电阻值和位置，并同时发信号至计算机控制系统，由计算机控制系统发出紧急停机信号作用停机。

二故障情况2012年7月3日凌晨，铜电公司2#机组突然发生紧急停机甩负荷事件，事后调出计算机监控记录，确定原因为轴电流过大引起（0.5A报警，超过1.5A，延时30s停机），然后对2#机进行检查，情况是：转子绝缘为零；接地碳刷接触不是太好；励磁系统检查无故障。

发电机一点、两点接地保护优缺点及常见故障处理摘要：在现代发展进程中，各类机械设备的发展使用程度不断上升，相应的出现故障以及及时修理工作，是保障机械设备正常运转的关键。

发电机适用于无法通过其他途径为设备供电的环境中使用，在目前机械设备发展的进程中，发电机具有重要意义。

但是在实际操作过程中，容易出现发电机故障等情况，影响到了设备正常运行的同时，对正常的生产活动造成了严重影响。

本文从发电机的优缺点方面出发，通过对发电机的优缺点分析，进一步阐释发电机常见故障的处理。

关键词：发电机；一点、两点接地保护；故障处理前言在当前快速发展的机械设备制造中，发电机作为基础设备，常被应用于大多数无法正常供电的环境中。

发电机的应用，提高了相应的生产能力。

而在发电机的使用过程中，发电机自身存在便利性、不受地域限制性的特点以外，同样存在较多的缺点。

同时发电机常见故障的出现，极大程度上影响了发电供应机械设备的正常运行，降低了生产效率的同时，会对发电机使用寿命造成严重影响。

在这一基础上科学分析发电机一点、两点接地保护优缺点，以及探究常见的故障处理，有利于提升发电机使用率。

本文分析发电机一点、两点接地保护优缺点，探讨能够有效提升发电机常见故障处理效率。

1.发电机转子接地保护优缺点分析1.1发电机转子一点接地保护优缺点转子是发电机的核心部件，起着电能转换的重要作用，为了提高电子转换效率，定子线圈与转子线圈之间的空气气隙很小，只有几毫米，因此要求定子与转子在转动时应保持较高的稳定性，即要求发电机系统转动时振动值应保持在一定范围内[1]。

在这种情况下，发电机容易出现故障，因此需要具有方便性的故障监测与保护装置，能够达到监测监测保护的作用，在降低发电机出现故障的基础上，能够较为快速的修理发电机。

目前发电机转子绕组一点接地检测与保护装置，是保障发电机组运行安全系统的重要组成部分。

在目前的发电机中，对于励磁回路一点接地故障的维护措施包括叠加交流乒乓式。

火力发电机转子一点接地事故原因分析及处理发布时间：2021-05-07T16:07:36.620Z 来源：《当代电力文化》2021年1月第3期作者：刘刚1 甄海燕2 王全宾1[导读] 通过对大型电厂发电机的转子的单点停机接地断电保护的实例分析,解释了电厂发电机单点停机发生事件刘刚1 甄海燕2 王全宾11：山东日照钢铁控股集团有限公司山东日照 2768262：山东金马工业集团山东日照 276826摘要:通过对大型电厂发电机的转子的单点停机接地断电保护的实例分析,解释了电厂发电机单点停机发生事件,并重点分析了电厂发电机的转子出现单点停机接地断电保护停止动作的主要原因和停机事故发生处理的主要原因。

解释以如何提高火力发电机正常运行的工作安全性和工作可靠性。

关键词:火力发电机;转子;接地事故;故障处理1 转子一点接地原理发电机中的转子在驱动设备正常运行时，通过连接驱动到泵的直流电源,并通过励磁器和滑环进行连接驱动到外部泵的直流电源[1]。

转子体的绕组通常具有相当可靠的电子绝缘元件保护,并且一个转子体与两个定子之间几乎没有任何电气线路连接。

如果风力发电机正常运行时内部出现压力接地点,则可能表明发电转子上的绝缘膜断层发生损坏或由于某些自然原因直接降低了发电转子上的绝缘膜断层,导致发电转子与其供电绕组之间可能存在压力接触。

这种特殊情况的机会通常持续很短的一段时间,或在瞬间就会消失。

此时,应通过相应定期检查高压发电机安全保护装置结构及其整体外观。

如果这种情况持续很长时间,则应将其关闭以进行维护。

当转子从一点接地到两点接地时,自动控制系统将发出跳闸命令。

转子的单点接地在保护发电机的安全运行中起着非常重要的作用。

通常,操作人员接到保护警报后,会去现场观察,并根据实际情况决定是否停机进行维修。

转子在两点接地命令跳闸。

2 事故经过2019年11月14日,火力发电厂在对#2发电机的故障dcs进行监控报告发现,发电机的励磁驱动电流大大减小,励磁整流电压大大增加,发电机的无功功率因数减小为一个负值,并且同时有两个监控通道驱动发电机都有avr的监控报告发生故障,dcs监控会在驱动发电机两个转子的过单点电流接地同时保护装置动作,发电机励磁-驱动变压器接地保护装置励磁和驱动变压器过励磁电流接地保护装置动作,发电机转子跳闸以及驱动汽轮机转子跳闸之后立即发出报告" A VR欠励磁极限"。

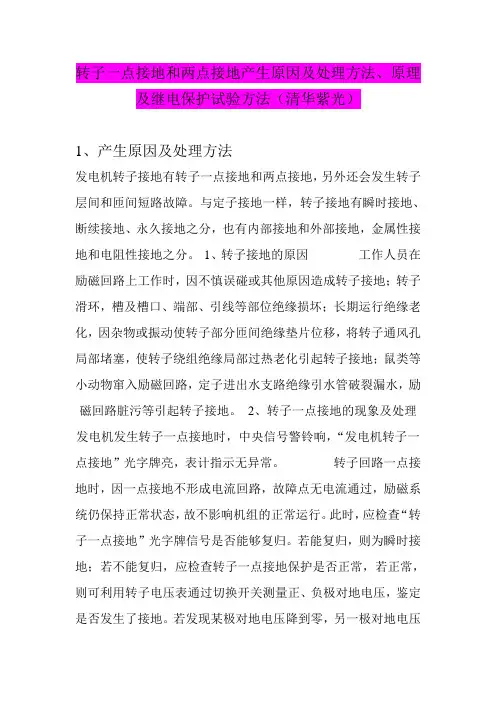

转子一点接地和两点接地产生原因及处理方法、原理及继电保护试验方法（清华紫光）1、产生原因及处理方法发电机转子接地有转子一点接地和两点接地，另外还会发生转子层间和匝间短路故障。

与定子接地一样，转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。

1、转子接地的原因工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；转子滑环，槽及槽口、端部、引线等部位绝缘损坏；长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。

2、转子一点接地的现象及处理发电机发生转子一点接地时，中央信号警铃响，“发电机转子一点接地”光字牌亮，表计指示无异常。

转子回路一点接地时，因一点接地不形成电流回路，故障点无电流通过，励磁系统仍保持正常状态，故不影响机组的正常运行。

此时，应检查“转子一点接地”光字牌信号是否能够复归。

若能复归，则为瞬时接地；若不能复归，应检查转子一点接地保护是否正常，若正常，则可利用转子电压表通过切换开关测量正、负极对地电压，鉴定是否发生了接地。

若发现某极对地电压降到零，另一极对地电压升至全电压（正、负极之间的电压值），说明确实发生了一点接地。

运行人员应按下列步骤处理：a）检查励磁回路是否有人工作，如系工作人员引起，应予以纠正；b）检查励磁回路各部位有无明显损伤或因脏污接地，若因脏污接地应进行吹扫；c）对有关回路进行详细外观检查，必要时轮流停用整流柜，以判明是否由于整流柜直流回路接地引起；d）检查区分接地是在励磁回路还是在测量保护回路；e）若转子接地为一点稳定金属性接地，且无法查明故障点，除加强监视机组运行外，在取得调度同意后，将转子两点接地作用于跳闸，并申请尽快停机处理；f）转子带一点接地运行时，若机组又发生欠励磁或失步，一般可认为转子已发展为两点接地，这时转子两点接地保护动作跳闸，否则应立即人为停机。

浅谈发电机转子接地发电机转子接地是发电机有可能发生事故中的一种，了解发电机转子接地的原因和事故的处理，对我们运行人员来说是很有必要的。

发电机转子接地有转子一点接地和两点接地，另外还会发生转子层间和匝间短路故障。

与定子接地一样，转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。

当转子绝缘损坏时，就可能引起转子回路接地故障，常见的是转子一点接地故障。

我们知道，发电机转子接地保护属于发电机主保护之一，分为转子一点接地和转子两点接地保护，对发电机励磁绕组及其外部回路一点接地装设转子一点接地保护。

转子一点接地保护只会发信，不会动作，而发电机两点接地保护时则会动作跳闸停机。

需要注意的是，在机组并网之前，就应当检查发电机保护A、B柜内的“转子一点接地”保护压板，正常情况下只选择投入发电机A套保护柜内的压板，当A套保护须检修时，要先退出A套内转子一点接地保护后，才可以投入B套的转子一点接地保护。

而转子两点接地保护则不投，待转子一点接地发信后，根据需要或值长下令后再投入。

转子接地的原因主要有以下几个方面：1、工作人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；2、转子滑环，槽及槽口、端部、引线等部位绝缘损坏；3、长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；4、鼠类等小动物窜入励磁回路，定子进出水支路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。

5、励磁系统二次回路故障，如2007年＃4机就曾发生过因故障录波器转子电压采样板故障而误发“转子一点接地”故障信号。

在我们当班的时间里也曾发生过一次发电机转子一点接地事故，当时“发电机转子一点接地”光字牌亮，其他表计指示无异常，同时检查测量励磁回路绝缘电阻有所降低。

我们于是立即进行检查，按照规程的规定进行处理。

首先，检查“转子一点接地”光字牌信号是否能够复归。

水轮发电机转子一点接地故障分析及处理对策摘要：文章介绍水轮发电机转子一点接地故障所造成的危害，分析水轮发电机转子一点接地保护原理，并在此基础上分析目前针对水轮发电机转子一点接地故障所采取的故障查找方法，以实例介绍其故障处理过程，以供参考。

关键词：水轮发电机；转子一点接地；故障分析；处理1引言在目前我国在进行能源结构调整和电网结构优化的过程中，水电站在电网中的地位不断提高，且建设数量和装机容量在不断增加，为满足我国社会不断增长的用电负荷要求以及维护供电稳定发挥着重要作用。

但是在水电站水轮发电机组的运行中，其比较容易出现的故障类型之一就是发电机转子一点接地故障，如果不及时查找并进行处理就会导致故障扩大对转子造成烧毁或者发展为两点接地而将绕组和铁芯烧毁并引发机组振动加剧等问题，所以需要在出现上述故障时进行及时排查和处理来确保机组运行的稳定和电能质量。

2水轮发电机转子接地危害水轮发电机组正常运行中出现转子一点接地故障时，通常不会对发电机造成直接危害，但是此时会产生故障隐患，并且在一点接地故障之后励磁回路对地电压也会升高并容易导致两点接地故障的发生。

如果此时出现了两点接地就相当于转子绕组一部分被短路，另一部分电流增加，就会对发电机转子磁场的对称性进行破坏，这就会导致发电机产生剧烈振动并导致无功功率的降低。

转子电流通过转子本体时如果其数值较大还会对转子造成烧毁的危险或者导致大轴磁化问题的发生。

如果上述问题没有得到及时解决，就会使得转子绕组绝缘和励磁回路中的其他设备因严重过流而烧坏并导致出现失磁故障而危及发电机安全并造成严重的经济损失。

3水轮发电机转子一点接地保护原理对于水轮发电机转子一点接地保护来说，比较常用的就是单端注入式转子接地保护，其示意图如图3.1所示，其原理就是在转子绕组的负端以及大轴之间注入电源，并且此电源可以根据转子绕组对地电容的大小来对其切换周期进行调整，这样就可以实现对转子一点接地电阻的实时求解，从而可以起到对大轴绝缘电阻下降的控制来实现对发电机转子的保护。

转子一点接地保护和转子两点接地保护的作用及发生的原因和处理转子一点接地保护：作用：用于监视发电机转子励磁回路绝缘（即发生接地或某处绝缘下降时报警）发生的原因：滑环绝缘环，转子槽口绝缘损坏，引线绝缘损坏，转子铜线严重变形和端部严重积灰如何判断：检查励磁回路电压检测开关，通过切换开关测量正，负对地电压，若发现某极对地电压降为0，另一级对地电压升至全电压（正，负极之间的电压值）说明发生接地。

处理：1：检查励磁回路是否有人工作，如由于工作人员引起，纠正。

2: 检查励磁回路，各部位有无明显损伤或脏污，若是脏污引起接地应吹扫。

3：检查接地点是在转子回路（测量保护回路），还是在励磁回路。

4：对有关回路进行详细外观检查，辨明是否由于整流柜直流回路接地引起。

5：若转子接地为一点稳定金属接地，因无法查明故障点，除加强监视机组运行外，在取得领导同意后，将两点接地投入。

6：转子带一点接地运行时，若机组发生欠励磁或失步，一般可以认为转子已发展为两点接地，这时转子两点接地应动作跳闸，否则应人为停机。

两点接地保护是否投入的判断：1：发电机转子的滑环至绕组的引接线与转轴相碰而发生的一点接地，（绕组两端正极或负极接地）时则转子两点接地不须投入。

2：是励磁机的励磁绕组回路不能投入。

3：是励磁电枢回路，而不是正，负极处，可以投入。

转子两点接地保护发生的危害及现象和处理：危害：一部分励磁线圈被短接，与发电机所对应的磁极的磁动势均衡遭到破坏，使转子产生强烈震荡，损坏发电机及其设施，甚至引起火灾。

现象：1：电气停机报警监视中出现转子回路两点接地信号。

2：转子电流剧烈增加。

3：发电机无功负荷降低，功率因数可能进相。

4：发电机发生强烈震动。

处理：1：若投入两点接地保护，保护装置动作，应自动跳闸，此时应按发电机自动跳闸处理方法处理。

2：若未投入两点接地或保护未动作，应立即按紧急停机进行解列发电机转子一点接地，和两点接地都是点什么保护。

具体保护的方式，和动作的条件。

发电机转子接地保护原理综述发电机转子绝缘损坏时引起的励磁回路接地故障是常见的故障，据统计，1999年全国100MW及以上发电机发生转子接地故障九次，占发电机本体故障的30％，可见转子接地保护对于保护发电机本体遭受更大的损害有非常重要的意义。

在研制保护装置之前，首先要了解发电机转子接地保护原理。

发电机转子接地保护分为一点接地保护和两点接地保护两种。

本文主要分析了各种保护的基本原理，它们的优缺点以及改进。

一、转子一点接地保护发电机转子一点接地保护方法主要有电桥法，叠加直流电压法，叠加交流电压法（主要是导纳法），乒乓法。

下面分别介绍他们的工作原理及优缺点。

（一）电桥法图1－1电桥式一点接地保护原理图 (a)正常情况下；（b ）经过渡电阻一点接地利用电桥原理构成的一点接地保护，其原理图如图1－1所示。

(a),(b)分别是正常情况和一点接地情况下的原理图。

集中电阻y R 表示绕组对地绝缘分布电阻。

励磁绕组LE 的电阻构成构成电桥的两个臂，外接电阻R1和R2 构成另外两个臂。

正常情况下，调节电阻R1和R2，使流过继电器J 的不平衡电流最小，使继电器的动作电流大于这一不平衡电流。

当一点经过渡电阻接地后，电桥失去平衡，此时继电器的动作。

电流的大小决定于k 点的位置以及过渡电阻Rf 的大小。

当电流大于继电器J 的动作电流时，继电器动作。

当励磁绕组的正端或负端发生接地故障时，这种保护装置的灵敏度很高，然而，当故障点位于励磁绕组中点附近时，即使是金属性接地，保护装置也不能动作。

这是电桥法的根本缺陷。

为了消除这一缺陷，在电桥的1R 臂中串接一只非线性电阻f R 。

非线性电阻0f R u i α-=，其中α是常数，当电压0u 升高，电流i 非线性地增加，电阻f R 下降;反之，则f R 上升。

因此，串接这个非线性电阻后，电桥的平衡条件会随着励磁电压的改变而变化。

在某一电压下的死区，在另一电压下变为动作区，从而减小了拒动的几率。

转子一点接地保护和转子两点接地保护的作用及发生的原因和处理转子一点接地保护：作用：用于监视发电机转子励磁回路绝缘（即发生接地或某处绝缘下降时报警）发生的原因：滑环绝缘环，转子槽口绝缘损坏，引线绝缘损坏，转子铜线严重变形和端部严重积灰如何判断：检查励磁回路电压检测开关，通过切换开关测量正，负对地电压，若发现某极对地电压降为0，另一级对地电压升至全电压（正，负极之间的电压值）说明发生接地。

处理：1：检查励磁回路是否有人工作，如由于工作人员引起，纠正。

2:检查励磁回路，各部位有无明显损伤或脏污，若是脏污引起接地应吹扫。

3：检查接地点是在转子回路（测量保护回路），还是在励磁回路。

4：对有关回路进行详细外观检查，辨明是否由于整流柜直流回路接地引起。

5：若转子接地为一点稳定金属接地，因无法查明故障点，除加强监视机组运行外，在取得领导同意后，将两点接地投入。

6：转子带一点接地运行时，若机组发生欠励磁或失步，一般可以认为转子已发展为两点接地，这时转子两点接地应动作跳闸，否则应人为停机。

两点接地保护是否投入的判断：1：发电机转子的滑环至绕组的引接线与转轴相碰而发生的一点接地，（绕组两端正极或负极接地）时则转子两点接地不须投入。

2：是励磁机的励磁绕组回路不能投入。

3：是励磁电枢回路，而不是正，负极处，可以投入。

转子两点接地保护发生的危害及现象和处理：危害：一部分励磁线圈被短接，与发电机所对应的磁极的磁动势均衡遭到破坏，使转子产生强烈震荡，损坏发电机及其设施，甚至引起火灾。

现象：1：电气停机报警监视中出现转子回路两点接地信号。

2：转子电流剧烈增加。

3：发电机无功负荷降低，功率因数可能进相。

4：发电机发生强烈震动。

处理：1：若投入两点接地保护，保护装置动作，应自动跳闸，此时应按发电机自动跳闸处理方法处理。

2：若未投入两点接地或保护未动作，应立即按紧急停机进行解列。

发电机转子一点接地，和两点接地都是点什么保护。

具体保护的方式，和动作的条件。

发电机转子接地故障处理
发电机转子接地有一点接地和两点接地，另外还会发生转子层间和匝间短路故障。

转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。

1.转子接地的原因：
1) 工作人员在励磁回路上工作，因不慎误碰或其他原因造成转子接地。

2) 转子滑环绝缘损坏、转子槽口绝缘损坏、转子槽绝缘和端部绝缘损坏、转子引线绝缘损坏等引起接地。

3) 长期运行绝缘老化、因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地。

4) 鼠类等小动物窜入励磁回路，定子进出水之路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。

2.转子接地的现象：
转子回路一点接地时，因一点接地形不成电流回路，故障点无电流通过，励磁系统仍保持正常状态，不影响机组的正常运行。

看转子接地信号能否复归，若能复归则为瞬时接地，若不能复归，则用万用表测量转子正负极对地电压，如发现某极对地电压降为零，另一极对地电压升至全电压，说明确实发生了一点接地。

3.转子接地的处理：
1) 检查励磁回路是否有人工作，如系工作人员引起，应予纠正。

2) 检查励磁回路各部位有无明显损伤或因脏污接地，若因脏污接地应进行吹扫。

3) 对有关回路进行详细外部检查，必要时轮流停用整流柜，以判明是否由于。

发电机转子一点接地保护原理图附案例！一、某厂发电机组及励磁系统概述某厂一台发电机是由东莞电机厂有限责任公司生产的QFSN-660-2型三相同步汽轮发电机，采用水氢氢冷却方式，励磁方式采用静态励磁。

发电机为三相交流隐极式同步发电机，采用整体全封闭、内部氢气循环、定子绕组水内冷、定子铁心及端部结构件氢气表面冷却、转子绕组气隙取气氢内冷的冷却方式。

发电机定、转子绕组均采用F级绝缘。

发电机组于2009年9月正式投产。

二、发电机转子接地保护装置原理简述发电机转子一点接地保护装置为南京南瑞RCS-985RE保护装置，该装置采用注入式转子接地保护原理，在转子绕组的正负两端或其中一端（通常选择负端）与大轴之间注入一个48V电压，通过装置内部电子开关定时切换，实时求解转子对地绝缘电阻值，注入电压由保护装置自产，保护反映发电机转子对大轴绝缘电阻的下降。

转子一点接地保护。

可根据现场转子绕组的引出方式，选择双端注入式或单端注入式转子接地保护原理，在转子绕组的正负两端（或负端）与大轴之间注入一个48V电压，通过装置内部电子开关定时切换，使得外加电源模块输出偏移方波电压，实时求解转子一点接地电阻，保护反应发电机转子对大轴绝缘电阻的下降。

双端注入式和单端注入式转子接地保护的工作电路如图1和图2所示，图中Rx为测量回路电阻，Ry为注入大功率电阻，Us为注入电源模块，Rg为转子绕组对大轴的绝缘电阻。

一点接地设有两段动作值，灵敏段动作于报警，普通段可动作于信号也可动作于跳闸。

图1：双端注入式转子接地保护原理发电机转子一点接地保护原理图附案例！图2：单端注入式转子接地保护原理发电机转子一点接地保护原理图附案例！转子两点接地保护。

若转子一点接地保护动作于报瞥方式，当转子接地电阻Rg小于普通段整定值，转子一点接地保护动作后，经延时自动投人转子两点接地保护，当接地位置α改变达一定值时判为转子两点接地，动作于跳闸。

三、环球电机分析发电机转子一点接地保护报替原因1、故障现象及现场检查情况2013年某日，该机组DCS系统发“发电机转子一点接地’’报警信号，专业人员到设备就地进行检査，转子接地保护装置检测到接地电阻值在0.3K到300K之间波动，装置一点接地报警持续发出。

汽轮发电机转子接地保护解决方案探讨一、发电机转子接地的危害：发电机励磁绕组包括转子绕组和非旋转励磁设备，是与转子的金属部件绝缘隔离的。

若转子采用风冷或氢冷，绝缘阻抗相对较高。

但实际上，即使转子的绝缘足够好，励磁绕组绝缘故障也会在绕组和大地之间形成一个电导路径，产生励磁接地故障。

通常情况下，同步发电机的励磁绕组是不接地的，加之转子电压（DC500V左右）较低，因此，励磁绕组一点接地故障电流很小，不会对发电机有所损害，也不会影响发电机组的运行，但一点接地的存在增加了励磁绕组其它位置的静电强度，即大大增加了励磁绕组其它点发生第二点接地故障的可能性。

而两点接地故障所产生的励磁回路短路电流将会导致严重后果，对发电机转子的损伤也是毁灭性的。

主要的危害有以下几方面：1）转子磁场发生畸变，不仅使发电机电压和电流的波形发生畸变，而且引起机械振动。

2）励磁电流经部分铁芯而形成回路，在接地点处产生直流电弧。

如产生电弧，则在高温作用下，会烧坏励磁绕组甚至使转子铁芯局部熔化，造成永久性损伤，使转子报废。

3）巨大的励磁电流杂散流过汽轮机外壳，可使汽缸磁化。

4）由于短路后励磁回路电阻减小，结果励磁电流增大，如短路匝数过多，会使励磁回路过电流。

为确保发电机组的安全运行，当发电机转子绕组或励磁回路发生一点接地后，应立即发出信号，告知运行人员进行处理；若发生两点接地时，应立即切除发电机。

因此，对发电机组装设转子一点接地保护和转子两点接地保护是非常必要的。

根据《GB/T 14285-2006继电保护和安全自动装置技术规程》4.2.11规定：对1MW及以下发电机的转子一点接地故障，可装设定期检测装置。

1MW以上的发电机应装设专用的转子一点接地保护装置延时动作于信号，宜减负荷平稳停机，有条件时可动作于程序跳闸。

对旋转励磁的发电机宜装设一点接地故障定期检测装置。

对于汽轮发电机，在励磁回路出现一点接地后，可以继续运行一定时间（但必须投入转子两点接地保护）；而对于水轮发电机，在发现转子一点接地后，应立即安排停机。

发电机转子接地的现象以及处理
1、发电机转子一点接地（保护投信号）
现象：
发电机“转子回路一点接地”光字亮；
发电机转子电压表正或负对地指示升高。

处理：
对转子回路进行详细检查。

清扫集电环及碳刷，检查轴电刷是否松动，联系继二次班人员到现场检查保护装置。

如确认为轴电刷松动脏污等引起，应及时处理，处理时请示总工，退出转子一点、两点接地保护，防止保护误动跳机，处理时，做好防范措施，防止造成转子接地。

确认转子接地后，汇报值长，联系二次班，检查投入转子两点接地保护。

当发电机的转子绕组发生一点接地时，应立即查明故障点与性质，如为外部接地（如集电环及碳刷接地等），应立即排除故障点，如为内部系稳定性的金属接地，应立即申请停机处理。

查找过程中，加强对发电机转子电流、电压的监视，同时监视发电机出风温度及机组振动情况，发现异常及时请示值长停机处理。

2、发电机转子两点接地
现象：
转子回路电流增大；转子电压和无功降低，发电机及厂用电电压降低；机组可能剧烈振动；两点接地保护投入时，发电机跳闸并发出报警，光子牌亮。

处理：
如果发电机已跳闸，复位控制开关，检查厂用电备自投是否成功，若不成功，手动合闸。

若两点接地保护未投入或拒动，立即联系汽机打闸或拉开主开关、灭磁开关，手动解列发电机；
将发变组转检修，联系维护检查；彻底查明发电机转子接地原因。
