第6章 机械振动测试与分析

振动测试与分析报告摘要：振动测试与分析是一种重要的技术手段，可以用于评估和优化机械设备的性能和可靠性。

本报告通过对某台机械设备的振动测试与分析，探讨其振动特性、故障诊断以及优化方案，为设备运营和维护提供科学依据。

一、引言振动测试与分析在现代机械设备的研发、生产和维护中起着至关重要的作用。

通过监测机械设备的振动信号，可以有效评估其工作状态和性能，并提前发现潜在的故障。

本次振动测试与分析的目的是对某台机械设备的振动特性进行深入研究，以提供相关的优化方案和建议。

二、实验装置及方法本次实验选取了一台工业用离心泵作为研究对象。

实验装置主要由振动传感器、数据采集设备和分析软件组成。

在进行振动测试之前，首先对设备进行了详细的检查和维护，确保设备正常运行。

然后，将振动传感器安装在设备的关键位置，并通过数据采集设备将振动信号采集下来。

三、振动特性分析通过对振动信号进行频域分析和时域分析，可以获得机械设备的振动特性。

频域分析可以将振动信号转换为频谱图，从而确定振动信号的主要频率成分。

时域分析可以获得振动信号的时间变化特征，包括振动的幅值、相位等。

通过对实验数据的分析，我们得到了离心泵在不同工况下的振动特性，并与设备的设计参数进行对比。

四、故障诊断分析振动信号中的异常振动往往与设备的故障有关。

根据振动信号的频谱图和时域特征，可以判断设备是否存在故障，并定位具体的故障位置。

本次实验中，经过振动信号的分析，我们发现离心泵在高速运行时出现了明显的振动异常。

进一步的故障诊断分析表明，该异常是由设备轴承的磨损引起的。

五、优化方案与建议针对离心泵存在的振动问题，我们提出了几种优化方案和建议。

首先，应对设备轴承进行维护和更换，以避免由于磨损而引起的振动问题。

其次，可以通过增加附加的减振装置来减少设备的振动。

此外，优化设备的结构设计和制造工艺也是减少振动的有效手段。

六、结论通过振动测试与分析，我们深入研究了某台离心泵的振动特性以及故障诊断。

振动测试与分析引言：在各行各业中，振动测试与分析是一项重要的技术，它可以帮助我们了解各种物体和系统的振动特性，以及找出潜在的问题并提供解决方案。

本文将介绍振动测试与分析的基本原理和方法，以及其在不同领域的应用。

一、振动测试的原理振动测试是通过将传感器安装在被测试物体上，测量物体在振动过程中产生的加速度或速度来获取振动信号。

传感器将振动信号转换为电信号，再经过信号放大和采样，最终得到振动波形。

常用的传感器包括加速度计、速度计和位移传感器。

二、振动测试的方法1.自由激振法：在物体上施加外力进行振动，然后测量物体的振动响应。

这种方法适用于研究物体的振动特性和固有频率。

2.强迫激振法：通过施加特定的激励信号，使物体以特定频率和幅度振动。

这种方法常用于测试物体的耐振性和振动特性。

3.模态分析法：通过激励物体的不同模态形式，测量物体不同模态的振动响应，从而研究物体的模态特性和阻尼特性。

三、振动测试与分析的应用1.机械工程领域：振动测试与分析在机械工程中有广泛的应用。

例如，在汽车工业中，振动测试可以用于测试汽车零件的耐用性和可靠性，预测零件的寿命。

在航空航天领域，振动测试可以用于测试航天器的结构强度和振动特性，以提高飞行安全性。

2.电子工程领域：振动测试与分析在电子工程领域也有重要的应用。

例如，在手机制造业中，振动测试可以用于测试手机零件的质量，确保手机在使用过程中的稳定性和可靠性。

另外，在电子设备的设计中，振动测试可以用于优化电路板的设计，减少振动对电子元器件的损坏。

3.土木工程领域：振动测试与分析在土木工程领域有助于评估建筑物和结构的安全性。

例如，在地震工程中，振动测试可以用于评估建筑物的抗震性能，预测地震情况下的结构变形和破坏程度。

此外，振动测试还可以用于监测桥梁、隧道等工程结构的安全状况。

4.生物医学领域：振动测试与分析在生物医学领域中也有应用。

例如，医学领域中常用的超声波检测技术，就是利用振动信号来获取人体组织和器官的内部信息。

机械结构的振动测试与模态分析机械结构的振动是指在运动或工作过程中，由于受到外界激励或内部失稳因素的影响而出现的周期性或非周期性的振动现象。

振动不仅会影响机械结构的正常运行，还可能导致结构疲劳、损坏，甚至产生严重事故。

因此，了解机械结构的振动特性，进行振动测试和模态分析，对于结构设计、改进和维护具有重要意义。

1. 振动测试振动测试是通过实验手段对机械结构的振动特性进行测量和分析的过程。

常见的振动测试手段包括加速度传感器、速度传感器、位移传感器等。

通过这些传感器，可以测量到结构在不同频率范围内的振动加速度、振动速度和振动位移等参数。

振动测试不仅可以定量地描述结构的振动特性，还可以研究振动的传播路径、频谱特性和共振现象等。

2. 模态分析模态分析是对机械结构的振动特性进行分析和研究的过程。

模态分析的目的是确定结构的振动模态，即结构的固有频率、振型和阻尼等参数。

通过模态分析，可以了解机械结构在不同频率下的振动特性，并确定结构中可能存在的共振点和振动节点。

同时，模态分析还可以帮助设计师优化结构的设计，减小结构的振动幅值，提高结构的工作效率和可靠性。

3. 应用案例以汽车底盘为例，进行振动测试和模态分析的应用。

在汽车行驶过程中，底盘承受着来自路面的冲击和车辆运动的振动。

通过振动测试，可以测量到底盘在不同行驶速度下的振动加速度和振动速度等参数。

通过模态分析，可以确定底盘的固有频率和振型，判断底盘是否在某些特定频率下容易出现共振现象。

根据振动测试和模态分析的结果，可以对底盘的结构进行优化，提高底盘的刚度和减小噪声，提高驾驶的舒适性和汽车的安全性能。

4. 振动测试与模态分析的意义振动测试与模态分析对于机械结构的设计、改进和维护具有重要意义。

通过振动测试，可以了解机械结构在不同工况下的振动特性，及时发现结构的振动异常和故障等。

通过模态分析，可以确定结构的固有频率和振型，为结构的优化设计提供依据。

同时，振动测试与模态分析还可以帮助工程师评估结构的可靠性和耐久性，减小结构的振动幅值，提高结构的工作效率和可靠性。

机械振动分析机械振动是机械系统中普遍存在的一种运动形式，它对机械设备的性能、可靠性和寿命等都有着重要的影响。

因此，进行机械振动分析是了解并解决机械系统振动问题的关键步骤之一。

本文将对机械振动分析进行详细探讨。

一、机械振动的基本概念和分类机械振动是指机械设备在工作过程中由于内外部因素的作用而产生的周期性或非周期性的运动。

根据机械振动的特点和性质，可以将其分为自由振动和受迫振动两类。

自由振动是指机械系统在不受外界强制激励的情况下，由于初始的位移或速度而引起的自身振动。

自由振动的频率和振幅受到机械系统的固有特性决定。

受迫振动是指机械系统在外界强制激励的作用下，产生的与激励力有关的振动。

根据振动激励的特点，受迫振动可分为谐振和非谐振两类。

谐振是指激励力频率等于机械系统固有频率时产生的振动；非谐振则是指激励力频率与机械系统固有频率不等时产生的振动。

二、机械振动分析的目的和意义机械振动分析的主要目的是了解和解决机械系统中产生的振动问题。

通过振动分析，可以对机械系统进行设计优化，提高工作效率和稳定性；可以检测机械设备的正常工作状态，预测可能存在的故障；还可以减少机械系统对周围环境和人员的危害。

同时，机械振动分析还有助于优化机械系统的结构和材料选择，降低振动噪声；可以评估机械设备的可靠性和寿命，提前采取维护和修理措施；对于已发生故障的机械设备，还可以通过振动分析锁定故障位置和原因。

三、机械振动分析的方法和步骤机械振动分析的方法主要包括试验分析和数值模拟两种。

试验分析是通过采集机械设备振动信号的方式，通过对信号的处理和分析，了解机械设备的振动特性和问题。

试验分析的具体步骤包括：获得振动信号、信号处理、频谱分析、特征提取和问题诊断等。

数值模拟是利用计算机软件进行机械系统的振动仿真。

通过建立机械系统的数学模型，模拟系统在不同工况下的振动行为。

数值模拟的步骤包括建模、求解和分析结果等。

四、机械振动分析的指标和评估方法机械振动分析涉及多个指标和评估方法，常用的指标包括振幅、频率、相位和谱图等。

机械振动实验报告1. 实验目的本实验旨在通过对机械振动的实验研究，掌握机械振动的基本原理和特性，深入了解振动系统的参数对振动现象的影响。

2. 实验原理（1）简谐振动：当物体在受到外力作用下，沿着某一方向做来回运动时，称为简谐振动。

其数学表达式为x(t) = A*sin(ωt + φ)，其中A 为振幅，ω为角频率，φ为初相位。

（2）受迫振动：在外力的作用下振动的振幅不断受到调节，导致振幅和相位角与外力作用间存在一定的关联关系。

（3）自由振动：在无外力作用下，振动系统的振幅呈指数幅度减小的振动现象。

3. 实验内容（1）测量弹簧振子的简谐振动周期并绘制振幅-周期曲线。

（2）通过改变绳长和质量对受迫振动的谐振频率进行测量。

（3）观察受外力激励时的自由振动现象。

4. 实验数据与结果（1）弹簧振子简谐振动周期测量结果如下：振幅（cm）周期（s）0.5 0.81.0 1.21.5 1.62.0 1.9（2）受迫振动的谐振频率测量结果如下：绳长（m）质量（kg）谐振频率（Hz）0.5 0.1 2.50.6 0.2 2.00.7 0.3 1.80.8 0.4 1.5（3）外力激励下的自由振动现象结果呈现出振幅逐渐减小的趋势。

5. 实验分析通过实验数据处理和结果分析，可以得出以下结论：（1）弹簧振子的振动周期与振幅呈线性关系，在一定范围内，振幅增大，周期相应增多。

（2）受迫振动的谐振频率随绳长和质量的增加而减小，表明振动系统的参数对谐振频率有一定的影响。

（3）外力激励下的自由振动现象符合指数幅度减小的规律，振幅随时间的增长呈现递减趋势。

6. 实验总结本实验通过测量和观察机械振动的不同现象，探究了振动系统的基本原理和特性。

实验结果表明振动系统的参数对振动现象产生了明显的影响，为进一步深入研究振动学提供了基础。

通过本次实验，我对机械振动的原理和特性有了更深入的了解，对实验数据处理和分析方法也有了更加熟练的掌握。

希望通过不断的实验学习，能够进一步提升自己对振动学理论的理解水平，为未来的科研工作打下坚实基础。

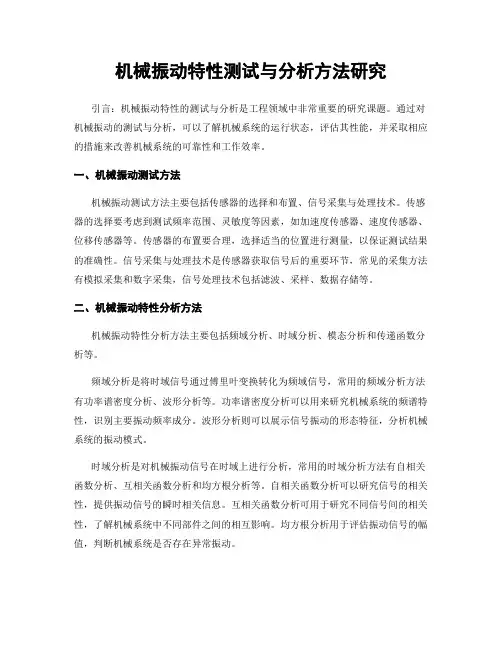

机械振动特性测试与分析方法研究引言：机械振动特性的测试与分析是工程领域中非常重要的研究课题。

通过对机械振动的测试与分析，可以了解机械系统的运行状态，评估其性能，并采取相应的措施来改善机械系统的可靠性和工作效率。

一、机械振动测试方法机械振动测试方法主要包括传感器的选择和布置、信号采集与处理技术。

传感器的选择要考虑到测试频率范围、灵敏度等因素，如加速度传感器、速度传感器、位移传感器等。

传感器的布置要合理，选择适当的位置进行测量，以保证测试结果的准确性。

信号采集与处理技术是传感器获取信号后的重要环节，常见的采集方法有模拟采集和数字采集，信号处理技术包括滤波、采样、数据存储等。

二、机械振动特性分析方法机械振动特性分析方法主要包括频域分析、时域分析、模态分析和传递函数分析等。

频域分析是将时域信号通过傅里叶变换转化为频域信号，常用的频域分析方法有功率谱密度分析、波形分析等。

功率谱密度分析可以用来研究机械系统的频谱特性，识别主要振动频率成分。

波形分析则可以展示信号振动的形态特征，分析机械系统的振动模式。

时域分析是对机械振动信号在时域上进行分析，常用的时域分析方法有自相关函数分析、互相关函数分析和均方根分析等。

自相关函数分析可以研究信号的相关性，提供振动信号的瞬时相关信息。

互相关函数分析可用于研究不同信号间的相关性，了解机械系统中不同部件之间的相互影响。

均方根分析用于评估振动信号的幅值，判断机械系统是否存在异常振动。

模态分析是研究机械系统振动模态特性的方法，通过识别机械系统的模态参数，如频率、阻尼和模态形态等，来了解机械系统的振动特性。

模态分析可通过实验测试或数值模拟等方法进行。

传递函数分析则是通过对机械系统的输入信号和输出信号进行分析，求解传递函数，分析系统的动态特性和频率响应。

三、实验验证与应用机械振动特性测试与分析方法在实际工程中有广泛的应用。

通过对机械系统的振动特性进行测试与分析，可以提前监测机械系统的故障，并及时采取措施进行维修，避免机械系统的损坏或事故发生。

机械振动的模态测试与振动分析方法研究1. 引言机械振动是工程领域中常见的问题之一，振动的产生和传播会对设备的性能和寿命产生不良影响。

因此，了解机械振动的模态特性以及相应的振动分析方法对工程设计和故障诊断具有重要意义。

2. 模态测试模态测试是研究结构振动特性的关键方法之一。

它通过测量结构在不同模态下的固有频率、振型和阻尼等参数来分析结构的振动特性。

常见的模态测试方法包括频率响应法、冲击法和激励法等。

2.1 频率响应法频率响应法是通过激励结构的某个位置，测量其他位置的响应来确定结构的固有频率和振型。

该方法在实际应用中具有较高的精度和可靠性，适用于大型结构和具有小阻尼特性的系统。

2.2 冲击法冲击法是通过给结构施加短时冲击力，通过测量结构的响应来分析结构的振动特性。

该方法相比于频率响应法，更适用于小型结构和阻尼较大的系统。

然而，冲击法所提供的模态参数相对较少，且信号处理较为复杂。

2.3 激励法激励法是通过施加不同频率的激励信号，测量结构的响应来确定结构的固有频率和振型。

与频率响应法相比，激励法可以同时获取多个模态的特性参数，适用于需要同时获取多个模态信息的情况。

3. 振动分析方法振动分析方法是对机械振动信号进行处理和分析的关键技术，可帮助工程师理解振动现象的原因，并进行故障诊断和预防。

3.1 频谱分析频谱分析是将时域信号转换为频域信号的一种方法，常用的频谱分析方法包括傅里叶变换、小波变换和短时傅里叶变换等。

通过频谱分析，可以得到振动信号的频率成分和振幅分布，进而判断振动源和频率特征。

3.2 阶次分析阶次分析是分析旋转机械振动信号的一种方法，通过将时域信号转换为阶次域信号，可获得振动信号与旋转频率的相关性。

阶次分析可以用于旋转机械的故障诊断和动态性能评估。

3.3 模态分析模态分析是将机械振动信号分解为不同模态的一种方法，通过计算模态参数如固有频率、阻尼和振型等，可以推断结构的刚度、质量和阻尼特性。

模态分析常用的方法包括主成分分析、奇异值分解和有限元法。

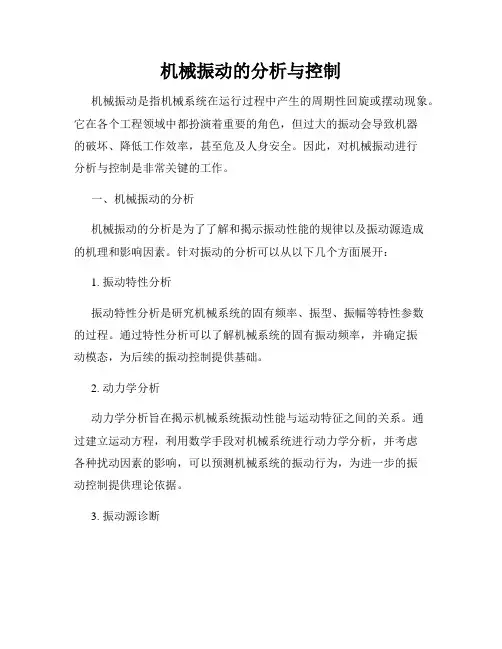

机械振动的分析与控制机械振动是指机械系统在运行过程中产生的周期性回旋或摆动现象。

它在各个工程领域中都扮演着重要的角色，但过大的振动会导致机器的破坏、降低工作效率，甚至危及人身安全。

因此，对机械振动进行分析与控制是非常关键的工作。

一、机械振动的分析机械振动的分析是为了了解和揭示振动性能的规律以及振动源造成的机理和影响因素。

针对振动的分析可以从以下几个方面展开：1. 振动特性分析振动特性分析是研究机械系统的固有频率、振型、振幅等特性参数的过程。

通过特性分析可以了解机械系统的固有振动频率，并确定振动模态，为后续的振动控制提供基础。

2. 动力学分析动力学分析旨在揭示机械系统振动性能与运动特征之间的关系。

通过建立运动方程，利用数学手段对机械系统进行动力学分析，并考虑各种扰动因素的影响，可以预测机械系统的振动行为，为进一步的振动控制提供理论依据。

3. 振动源诊断振动源诊断是通过振动测量数据对机械系统中振动源的类型、位置和严重性进行识别与分析。

通过定位振动源，可以进行精确的故障诊断与预测，为振动控制的针对性措施提供依据。

二、机械振动的控制机械振动的控制是通过采取合理的措施来减小或消除机械系统的振动问题。

针对振动的控制可以从以下几个方面展开：1. 结构优化结构优化是通过改变机械系统的结构参数，减小振动源的影响。

例如，通过增加刚度、改变振动阻尼器等措施，减小系统的振动幅值和频率，提高系统的稳定性和工作效率。

2. 主动控制主动控制是指采用主动力、主动负荷、控制系统等手段对机械系统进行干预，实现振动的主动抵消或调整。

例如，利用反馈控制、主动阻尼器、主动负载等技术，对振动进行实时调整，达到减小振动幅值的效果。

3. 被动控制被动控制是通过添加结构件、阻尼器等被动元件来减小机械系统的振动问题。

例如，添加减振器、隔振垫等被动装置来吸收或分散振动能量，减小振动对机械系统的影响。

4. 振动监测与维护振动监测与维护是保证机械系统长期稳定运行的重要环节。
