伺服阀的故障诊断与维修技巧伺服阀是一种常见的液压控制元件，广泛应用于各种工业设备和机械系统中。
它可以根据输入信号的变化，精确控制液压流量和压力，实现对机械运动的精确控制。
然而，在使用伺服阀的过程中，由于各种原因，可能会出现故障，影响设备的正常运行。
因此，了解伺服阀的故障诊断与维修技巧对于维护设备的稳定运行至关重要。
首先，让我们了解一些常见的伺服阀故障表现。
常见的伺服阀故障包括不工作、工作不正常、工作噪音过大等。
当伺服阀不工作时，通常是由于电力供应故障、控制信号故障或阀芯卡死等原因引起的。
当伺服阀工作不正常时，可能是由于内部零件的磨损、液压泄漏或系统压力过高等原因导致的。
此外，伺服阀工作时如果发出异常噪音，可能是由于阀芯与阀孔摩擦、液压油质量不合格或油液污染等问题导致的。
针对伺服阀故障的诊断，我们首先需要进行外观检查和触摸检查。
外观检查可以通过观察阀体有无明显损坏、密封性能是否良好、电缆和连接器是否正常等，来判断故障的可能性。
触摸检查可以通过轻轻触摸阀体，确认是否有温度异常或振动异常。
如果外观和触摸检查没有发现明显的问题，我们可以进一步进行内部检查。
在内部检查中，我们可以拆开伺服阀，检查阀芯、阀座和密封件的磨损情况。
如果发现有磨损或损坏的零件，需要及时更换。
此外，还需清洗阀体内的沉积物和污垢，确保阀芯和阀座之间的间隙良好。
如果需要更换密封件，在更换时应选用与原件相同的规格和材质，确保其密封性能和耐磨性。
除了检查和更换零件，我们还需要注意伺服阀的调试和校准。
在更换零件或维修后，应该进行重新调试，确保伺服阀的工作正常。
调试包括校准伺服阀的工作范围和灵敏度，以及确认伺服阀在不同工作条件下的稳定性。
此外，还需要检查控制信号输入和输出的连接是否正确，以确保伺服阀能够正确地接收和响应控制信号。
在进行伺服阀维修时，我们还需要注意一些安全事项。
首先，确保设备已经停机，并且处于断电状态，以免发生意外。
其次，在拆卸伺服阀时，要小心操作，避免损坏零件或造成伤害。

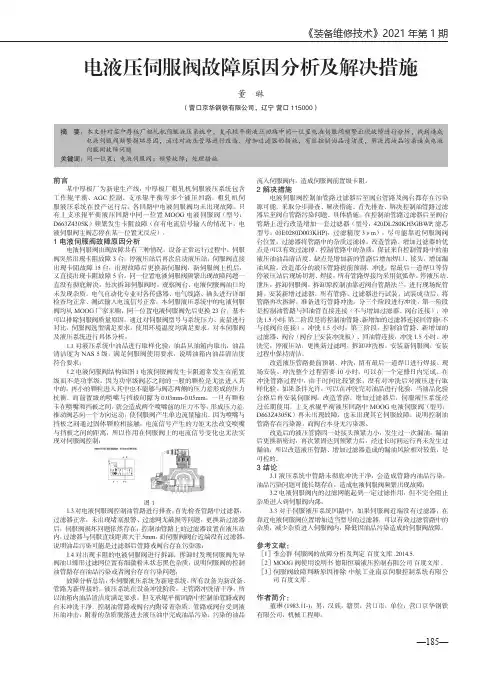

—185—《装备维修技术》2021年第1期前言某中厚板厂为新建生产线，中厚板厂粗轧机伺服液压系统包含工作辊平衡、AGC 控制、支承辊平衡等多个液压回路。
粗轧机伺服液压系统在投产运行后，各回路中电液伺服阀均未出现故障，只有上支承辊平衡液压回路中同一位置MOOG 电液伺服阀（型号：D663Z4305K ）频繁发生卡阻故障（在有电流信号输入的情况下，电液伺服阀主阀芯停在某一位置无反应）。
1电液伺服阀故障原因分析电液伺服阀出现故障共有三种情况。
设备正常运行过程中，伺服阀突然出现卡阻故障3台；停液压站后再次启动液压站，伺服阀直接出现卡阻故障15台；出现故障后更换新伺服阀，新伺服阀上机后，又直接出现卡阻故障5台。
同一位置电液伺服阀频繁出现故障问题一直没有彻底解决。
每次拆卸伺服阀时，观察阀台、电液伺服阀油口均未发现杂质。
电气自动化专业对各传感器、电气线路、插头进行详细检查均正常、测试输入电流信号正常。
本伺服液压系统中的电液伺服阀均从MOOG 厂家采购，同一位置电液伺服阀先后更换23台。
基本可以排除伺服阀质量原因。
通过对伺服阀型号与系统压力、流量进行对比，伺服阀选型满足要求。
使用环境温度均满足要求。
对本伺服阀及液压系统进行具体分析。
1.1对液压系统中油品进行取样化验，油品从油箱内取出，油品清洁度为NAS 5级，满足伺服阀使用要求，说明油箱内油品清洁度符合要求；1.2电液伺服阀结构如图1电液伺服阀发生卡阻通常发生在前置级而不是功率级。
因为功率级阀芯之间的一般的颗粒是无法进入其中的，再小的颗粒进入其中也不能够与阀芯两侧的压力差形成的压力抗衡。
而前置级的喷嘴与挡板间隙为0.03mm-0.05mm ，一旦有颗粒卡在喷嘴和挡板之间，就会造成两个喷嘴前的压力不等，形成压力差，推动阀芯向一个方向运动，使伺服阀产生单边流量输出。
因为喷嘴与挡板之间通过固体颗粒相接触，电流信号产生的力矩无法改变喷嘴与挡板之间的距离，所以作用在伺服阀上的电流信号变化也无法实现对伺服阀控制；图11.3对电液伺服阀控制油管路进行排查，首先检查管路中过滤器，过滤器正常，未出现堵塞报警、过滤网无破损等问题，更换新过滤器后，伺服阀损坏问题依然存在；控制油管路上的过滤器设置在液压站内，过滤器与伺服直线距离大于5mm ，而伺服阀阀台近端没有过滤器，说明油品污染可能是过滤器后管路或阀台存在污染源；1.4对出现卡阻的电液伺服阀进行拆卸，拆卸时发现伺服阀先导阀油口蝶形过滤网位置有细微粉末状态黑色杂质，说明伺服阀的控制油管路存在油品污染或者阀台存在污染问题；故障分析总结，本伺服液压系统为新建系统，所有设备为新设备、管路为新焊接的。

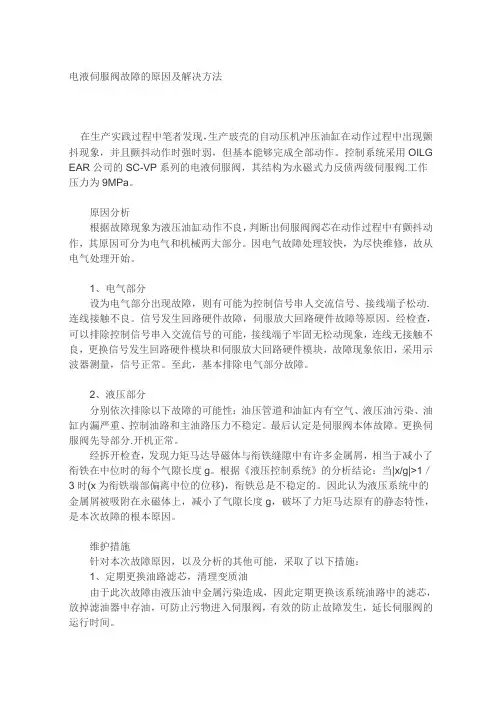

电液伺服阀故障的原因及解决方法在生产实践过程中笔者发现，生产玻壳的自动压机冲压油缸在动作过程中出现颤抖现象，并且颤抖动作时强时弱，但基本能够完成全部动作。
控制系统采用OILG EAR公司的SC-VP系列的电液伺服阀，其结构为永磁式力反债两级伺服阀.工作压力为9MPa。
原因分析根据故障现象为液压油缸动作不良，判断出伺服阀阀芯在动作过程中有颤抖动作，其原因可分为电气和机械两大部分。
因电气故障处理较快，为尽快维修，故从电气处理开始。
1、电气部分设为电气部分出现故障，则有可能为控制信号串人交流信号、接线端子松动.连线接触不良。
信号发生回路硬件故障，伺服放大回路硬件故障等原因。
经检查，可以排除控制信号串入交流信号的可能，接线端子牢固无松动现象，连线无接触不良，更换信号发生回路硬件模块和伺服放大回路硬件模块，故障现象依旧，采用示波器测量，信号正常。
至此，基本排除电气部分故障。
2、液压部分分别依次排除以下故障的可能性：油压管道和油缸内有空气、液压油污染、油缸内漏严重、控制油路和主油路压力不稳定。
最后认定是伺服阀本体故障。
更换伺服阀先导部分.开机正常。
经拆开检查，发现力矩马达导磁体与衔铁缝隙中有许多金属屑，相当于减小了衔铁在中位时的每个气隙长度g。
根据《液压控制系统》的分析结论：当|x/g|>1／3时(x为衔铁端部偏离中位的位移)，衔铁总是不稳定的。
因此认为液压系统中的金属屑被吸附在永磁体上，减小了气隙长度g，破坏了力矩马达原有的静态特性，是本次故障的根本原因。
维护措施针对本次故障原因，以及分析的其他可能，采取了以下措施：1、定期更换油路滤芯，清理变质油由于此次故障由液压油中金属污染造成，因此定期更换该系统油路中的滤芯，放掉滤油器中存油，可防止污物进入伺服阀，有效的防止故障发生，延长伺服阀的运行时间。
力矩马达和先导阀完全浸泡在与回油相通的油液里，位置又处于管道的盲端，所以该处的油液几乎不流动，易氧化变质，因此需定期放掉变质的液压油。

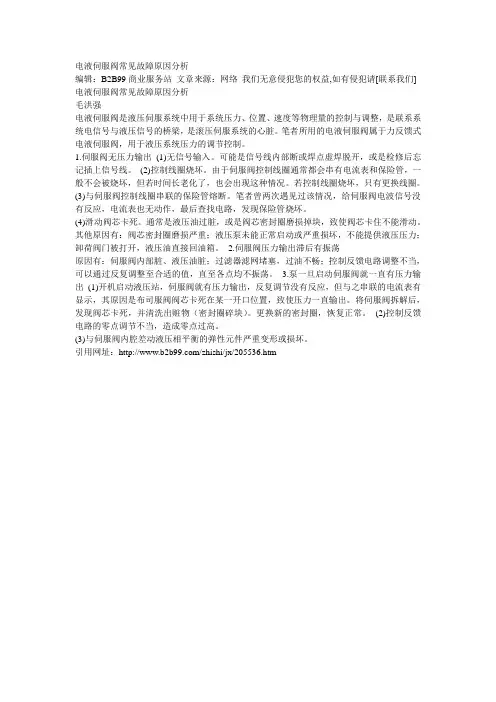

电液伺服阀常见故障原因分析编辑：B2B99商业服务站文章来源：网络我们无意侵犯您的权益,如有侵犯请[联系我们] 电液伺服阀常见故障原因分析毛洪强电液伺服阀是液压伺服系统中用于系统压力、位置、速度等物理量的控制与调整，是联系系统电信号与液压信号的桥梁，是滚压伺服系统的心脏。
