江西省地质矿产勘查开发局物化探大队物探八院
工作方法（三）
激电中梯、激电测深（中梯、对称四极装置）
江西省地质矿产勘查开发局物化探大队物探八院
目录
第一章基本原理 (7)
第一节直流激发极化法勘探原理及应用条件 (8)
一、直流激发极化法的基本原理 (8)
二、(视)电阻率和(视)激化率的概念 (10)
（一）视电阻率（ρs） (10)
（二）岩（矿）石的导电性特征 (11)
（三）视激化率（ηs） (12)
三、影响（视）电阻率、（视）极化率数值大小的主要因素 (13)
（一）影响视电阻率（ρs）的主要因素 (13)
（二）影响视激化率（ηs）的主要因素 (14)
第二节直流激电工作装置示意图 (15)
一、直流激电工作装置概述 (15)
二、激电测深装置 (16)
三、激电中间梯度装置(A—MN—B) (17)
第二章仪器设备 (19)
第一节仪器设计基本原理 (19)
一、发送机 (20)
二、接收机 (21)
第三节主要技术指标 (21)
一、仪器的基本要求 (21)
二、技术规程对仪器的要求 (22)
（一）仪器的技术指标 (22)
（二）导线与线架的技术指标 (22)
（三）电极的技术指标 (22)
三、大功率激电测量系统 (23)
（一）DJF10-1A发送机 (23)
（二）DJS-8接收机 (24)
第四节仪器的维护与保养 (26)
一、大功率激电测量系统接收机 (26)
（一）仪器故障检查诊断 (26)
（二）仪器保养 (27)
二、发送机可能产生的故障及简单维修 (27)
第三章工作技术规范规程要点 (28)
第一节常用的规范、规程 (28)
一、电法类 (28)
二、测量类 (28)
第二节装置要求 (29)
一、激电测深 (29)
二、激电中梯 (30)
第三节采集信号要求 (32)
一、激电测深 (33)
二、激电中梯 (35)
第四节精度要求 (36)
第四章野外工作流程 (39)
第一节工作流程图 (39)
第二节生产准备阶段 (40)
一、设备及人员配置 (40)
二、设备及人员安排 (40)
三、技术储备 (41)
第三节仪器检测和技术试验 (42)
一、仪器性能检查 (42)
二、技术方法试验 (43)
（一）激电测深 (44)
（二）激电中梯 (44)
第四节测网布设及测地工作 (44)
一、激电测深 (44)
二、激电中梯 (45)
第五节装置类型 (47)
一、激电测深装置 (47)
二、中间梯度装置 (47)
第六节仪器参数和测量要求 (48)
一、仪器参数设置 (48)
二、测量要求 (48)
第七节原始数据采集 (50)
第八节资料预处理及基本图件制作 (51)
一、资料预处理 (51)
二、基本图件制作 (53)
（一）应提交的图件 (53)
（二）成果图件的技术说明 (53)
（三）几种主要成果图件的具体要求 (53)
第五章质量检查 (56)
第一节观测精度检查 (56)
第二节异常检查 (58)
一、观测误差造成的假异常 (58)
二、客观存在的异常 (59)
（一）地质观察研究 (59)
（二）综合剖面 (59)
（三）物性测定 (60)
第六章资料整理与工作总结报告编写 (61)
第一节资料整理 (61)
第二节工作总结报告编写 (61)
一、名称 (61)
二、编写内容 (61)
第三节资料验收清单 (63)
第一章基本原理
电法勘探是地球物理勘探的主要方法之一，它是以地下岩（矿）石的电性或电磁性质差异为基础的，利用直流或交流电（磁）场来研究地质结构和寻找有用矿产的一种物理勘探方法，简称电法。
电法勘探所利用的岩石和矿石的电磁学性质主要有四种：导电性，电化学性质，寻磁性和介电性质。只要岩（矿）石与周围岩石在电磁学性质上存在着差异，就能使电磁场（天然的或人工的）分布规律发生变化。在实际工作中，通过对电磁场的观测和研究，确定岩石和矿体在地下存在的形态（大小、形状、埋深等）及电性参数值，以达到解决地质问题的目的。
由于电法勘探的物质基础是岩（矿）石的电学和电磁学性质之差异，其物性参数繁多，场源性质亦不同，加上观测参数（电阻率、极化率、电场、磁场等）的改变，因此电法种类很多，一般按照场源性质和方法原理进行分类，分为直流电法、激发极化法和电磁法三大类。每类又分为许多方法，其主要如表1-1。
表1-1 电法分类表
第一节直流激发极化法勘探原理及应用条件
一、直流激发极化法的基本原理
向地下供直流电时，在供电电流不变的性况下，地面两个测量电极间的电位差却随时间而有所变化（一般是变大），并在相当长时间后（几分钟）趋于某一稳定的饱和值。断电后，测量电极间仍存在一随时间而减小的微小电位差，并在相当长的时间后（几分钟）衰减趋于零。这种在充电和放电过程中产生随时间而变化的附加电场的现象，称为“激发极化效应”。这种变化的附加电场，称为“激发极化场”，简称“二次场”。（如图1-1）。
图1-1 激电效应外在表现示意图
刚接通供电电流的瞬间，在测量电极间建立的电位差不包含激发极化效应，它只与岩石的电阻率以及观测装置、供电电流有关，称为“一次场电位差”△V1，一次场也就是外加的人工电场。供电一段时间后电位差，除上述一次电位差而外，还包含了激发极化效应，称之为“极化场电位差”△V，它是一次场电位差（△V1）及一次场电位差（△V2）之和，即：△V（t）=△V1+△V2（t）。（如图1-2）。
图1-2 激发极化特性曲线图
激发极化效应产生的原因很多，也存在多种假说，电子导体和离子导体的激发极化产生的原因也不相同。下面以超电压假说为例，简要说明电子导电矿物激发极化场产生的原因，如图1-3所示。
（a）未供电；（b）充电；（c）放电
图1-3超电压假说电子导体激发极化效应机理示意图超电压假说认为，电子导体的激发激化效应主要是由于电极极化而产生的。
a、未通电时，含有金属导电矿物的岩石与围岩水溶液接触时，往往在矿物与溶液的接触面上形成均匀分布的偶电层图（图1-3a）。
b、电子导电矿物位于人工电场中时，电场将使导体内部电荷重新分布，其自由电子将沿电场反方向移动，在电流流入导体一端聚集，成所谓“阴极”，而正电荷则在电流流出端聚集形成所谓“阳极”。对于这一过程，我们称其为电子导体的电极极化图（图1-3b）。
c、断开供电线路之后图（图1-3c），一次电场即随之马上消失，从而在地下岩石中还有电场存在，即二次电场。如果此时将测量电极MΝ置于地面上，即可观测到一个随时间衰减的二次电位差。
激发极化法（简称激电法）就是通过研究地下岩矿石的激发极化效应，来解决找矿和其他地质问题的一种电法勘探方法。
生产中用两根A、B电极向地下供具有一定脉宽的连续正负方波信号时，大
地下的岩体受极化，在刚接通AB 电极的瞬时，形成一次电场ΔV1，供电持续一定时间之后，还可产生由地下介质的激发极化特性而产生的二次场的电位差ΔV2，此时的地下电场是一次场与二次场之和。断电后该地质体开始放电，由于充电达到饱和时的ΔV2值和断电瞬时的ΔV2值相等，因此，用MN 接收电极接收，可测得二次场电位ΔV2。根据二次场ΔV2的幅度大小和衰减快慢，可判断异常的性质。
直流激发极化法就是根据测得的一次电位计算电阻率，根据测得的二次电位计算激化率的。
二、(视)电阻率和(视)激化率的概念
（一）视电阻率（ρs ）
物理学中，一段导体的电阻（R ）与沿电流方向的长度L 成正比，与垂直于电流方向的横截面积S 成反比：
S L R ρ=，S
L R =ρ…………（1-1） 式中：L ～导体的长度（米）；
S ～垂直于电流方向的横截面积（厘米2）；
ρ～导体的电阻率(欧姆·厘米2/米)；
R ～导体的电阻（欧姆）。
式中的比例系数ρ（电阻率）表示了该物质的导电性能。
在电法勘探中导体为地壳，可借用上面公式（1-1），则电阻R 单位仍为欧姆（Ω），而横截面积S 单位为米2（m 2），导体长度L 单位为米（m ）,所以电阻率单位改为欧姆·米（Ω·m ）。即电法中导体电阻率定义为：对边各为1米的正方体岩（矿）石，垂直于一对横截面通电时所产生电阻的大小。
由此可见，电法勘探所描述的电阻率是表示岩（矿）石导电性能的物理量。电阻率小表示岩（矿）石导电性能好，电阻率大表示岩（矿）石导电性能差。即：
电阻率的大小表示岩石或矿石的导电的难易程度。
（二）岩（矿）石的导电性特征
1、大部分金属硫化物、部分金属氧化物及石墨属于良导电性矿物，电阻率低，大部分重要的造岩矿物都呈现劣导电性，电阻率很高；
2、岩浆岩、变质岩和化学沉积岩电阻率值均较高；沉积岩中的碎屑岩类电阻率值均较低。
3、同类矿物、矿石和岩石的电阻率有一定的变化范围。（表1-2、表1-3）。
表1-2 矿物电阻率表
表1-2 岩石电阻率表
电法勘探的物质基础是岩、矿石具有电性差异，对于电阻率法就是利用岩（矿）石电阻率的差异。野外通常采用四极装置测定。当地下电场控制的范围内仅存在一种岩石，并且它的导电情况是均匀各向同性时，获得的电阻率值可视为岩石的真电阻率ρ。
若电极不是布置在一种岩石上，或虽布置在一种岩石上，但电流分布的范围已涉及到不同电阻率的岩石时（实际情况基本如此），仍按在均匀岩石中测定电阻率的方法，获得的电阻率就不是某一种岩石的真电阻率，而是各种岩石电阻率的综合反映，称为“视电阻率”，用符号“ρs ”表示，单位仍为姆·米（Ω·m ）。
（三）视激化率（ηs ）
在相当大的范围内改变供电电流，二次电位差都与极化场电位差成正比，而没有非线性和正、反向极化的差异，也即：△V2=η△V 。比例系数η表征了岩石的激发极化性质，称之为“极化率”，通常用百分数表示。于是△V2=η△V 改写为：
%1002???=V
V η……….（1-2） 式中：△V 是达到饱和值的极化场电位差，
△V2是断电瞬间（没有延迟时间）的二次场电位差。
因此，极化率（η）的物理意义是：岩石在外电场的激发下，二次场与极化场的比值。它表征了岩石的激发极化性质。
当地下存在两种或多种极化率不同的岩石时，比值△V2/△V 是在供电电流分布明显范围内，各种岩石极化率的综合反映，称为“视极化率”ηs ，即：
%1002???=V
V S η………（1-3） 公式形式和式中参数意义与公式（1-2）相同。
应当指出，在野外实际测量中，△V2的观测都是有延时的（200ms 等，仪器
可设）。△V2（200ms）较△V2（0ms）已有一定程度的衰减，计算出的实测ηs 值与理论值间将差一个系数。但如果整个工区各点的观测都采用相同的延时，则此系数各点相同，观测得到的ηs异常形态不变。如果测物性也用同样的延时，则视极化率ηs与地下岩矿真极化率ηi的关系也是统一的。
同理，在采用短脉冲供电或测量△V2（t）衰减曲线对时间的积分时，只要所有观测都采用相同的测量系统，则结果仍是统一的。
因此，野外生产中，同一测区观测参数要统一。
三、影响（视）电阻率、（视）极化率数值大小的主要因素
（一）影响视电阻率（ρs）的主要因素
影响岩石和矿石电阻率的因素可划分为两类：一类是对于金属矿物它们是靠金属矿物中的自由电子导电的，称为电子导体；另一类对于岩石，它们是靠其空隙中水溶液的离子导电的，称为离子导体。
1、岩、矿石本身（内因）
（1）岩、矿石本身电性。
（2）矿物成分不同。矿物是组成岩石的基本单位，每种岩石或矿石都是由许多种矿物组成的，而矿石中金属矿物的含量往往较岩石要大的多，这就是造成岩石与矿石间电阻率差异的根本原因。岩矿石中含导电矿物越多其电阻率越低。
（3）组成矿物颗粒结构。当导电矿物呈致密块状或细脉相连时，则便于电流流通，其电阻率就小，反之当导电性矿物呈浸染状分布时，由于导电性矿物被不导电性矿物隔开，其电阻率就高。另外，当导电性矿物呈细脉或片状定向排列时，如电流方向平行细脉方向，电阻率则小，电流方向与细脉垂直时，电阻率则大。岩（矿）石电阻率随通电方向而变化的这种性质，称为导电介质的“各向异性”,如果岩（矿）石电阻率不随通电方向变化而变化，则称“各向同性”。金属矿产普查及勘探中，岩石中良导矿物的含量及结构是主要影响因素。
（4）岩、矿石湿度及水溶液性质。组成岩石的造岩矿物，属劣导电矿物。尽管组成岩石的矿物电阻率很高，但是由于离子导电的结果还是能导电的，其导电程度的好坏随岩石的湿度及空隙中含盐水溶液的浓度而变化。岩石湿度及含盐水溶液浓度越大，电阻率越低。水文、工程地质调查以及沉积区构造普查及勘探中，岩石的孔隙度，含水饱和度及矿化度等成了决定性因素。
（5）岩、矿石的温度、压力。温度升高时，一方面岩石中的水溶液的粘滞性减小，使溶液中离子的活动能力增强；另一方面又使溶液的溶解度增加，矿化度提高；所以岩石的电阻率通常随温度的升高而下降。地下岩石在受力的过程中，随着所受挤压力的增加，岩石孔隙度变小，电阻率增大。在地下深处高温高压作用下，岩石中结晶水脱出，电阻率会下降。地热研究、地震地质及深部地质构造研究中，温度和地应力的变化却是应考虑的主要因素。
2、观测装置及外部环境（外因）
（1）不均匀体的电性、大小和产状的不同。
（2）电极位置不同。
（3）供电电极距大小不同。
（4）MN电极处的电阻率有变化。
（5）地形起伏变化。
（二）影响视激化率（ηs）的主要因素
1、岩、矿石本身（内因）
（1）岩、矿石本身极化率高低。
（2）电子导体含量。
（3）电子导体矿物的形态与分布状况。
（4）电子导体成分。
（5）离子通道大小和形状。
2、观测装置及外部环境（外因）
（1）装置形式和装置相对极化体的位置。
（2）极化体埋藏深浅、规模和产状。
（3）地形影响小，地表岩石电阻率的局部不均匀无影响（而视电阻率则相反）。当所有岩石极化率都一致时，纯地形不会引起ηs 的假异常，ηs ≡η。当起伏地形下有极化体存在时，地形只使极化体产生的ηs 异常畸变，而不致消失。
第二节 直流激电工作装置示意图
一、直流激电工作装置概述
直流电法中工作装置主要分为电测深、剖面和中间梯度三大类。根据电极组合和排列形式的不同又有许多变种，其中四极装置是其最基本的装置形式。
实际生产通常采用四极装置（其它装置是四极装置的变种）测量大地电阻率和极化率的。通过两个电极A(+I)及B(-I)向大地发射电流，建立人工电场，由电法仪器测出另外两个电极M 、N 间的电位差及供电回路电流I ，量取AM 、AN 、BM 、BN 之间的距离，经过测量和计算可获得在电场控制范围内岩石的极化率和电阻率。如图1-4所示。
图1-4 四极装置示意图
根据公式（1-1）电阻率的定义，电法中的视电阻率计算公式为：
I
V K s =ρ （1-4） 式中，I 为通过A 、B 极向大地发射的电流值，单位为安倍（A ）；V 为M 、N 极
间观测的电位差，单位为伏特(V)；k 为几何因素，与野外观测的几何排列有关，称为“装置系数”或“布极常数”，单位为米(m)。
根据电位公式（电位叠加原理）可以直接写出地面任意两点M 及N 的电位：
)11(2BM AM I V
M -=πρ (1-5) )11(2BN AN I V
N -=πρ (1-6) 式中AM 、BM 、AN 、BN 分别为点电源A 和B 到M 和N 点的距离。于是可求出M 、N
两点的电位差： )1111(2BN
BM AN AM I V MN +--=?πρ (1-7) 根据上式可以得到测定电阻率的公式如下：
I K I BN BM AN AM V V MN MN ??=?+--=11111
ρ (1-8) 其中BN BM AN AM K 11112+--=π
(1-9)
二、激电测深装置
电测深法是以地下岩（矿）石的电性差异为基础，人工建立地下稳定直流电场或脉动电场，通过逐次加大供电（或发送）与测量（或接收）电极极距，观测与研究同一测点下垂直方向不同深度范围岩（矿）层电阻率的变化规律以查明矿产资源或解决与深度有关的各类地质问题的一组直流电法勘查方法。
生产中，保持观测点不动，而不断改变电极距进行多次观测。随着供电电极距AB 的增大，电流分布的范围加深变广，ρs 与ηs 值就反映了该测点周围更深更广范围内电性不均匀的情况。
电测深最适于在水平成层的地电断面情况下，探测岩层电阻率随深度的变化情况，因此称之为“电测深”或“垂向电测”。此时如果工作充分，就能够定量
地求出标志层的埋深和某些电性层的厚度和埋藏深度。
电测深装置有多种排列方式，如：对称四极测深、三极测深、偶极测深等，常被采用的是对称四极测深。
对称四极测深装置（—AMNB —）
图1-5对称四极测深装置简图
如图1-5。在这种排列方式中MN 对称地置于AB 的中心两侧，原点O 是它们的公共中心点。当保持中点O 是固定的时候，测量的深度是通过增加AB 供电线长度来实现的。
其装置系数K 值计算公式：
)2(2)2()2(
22MN MN AB K -=π (1-10) 三、激电中间梯度装置(A —MN —B)
中间梯度（简称中梯）的供电电极AB 是固定的，测量电极MN 在AB 中部1/3～2/3的范围内沿测线逐点移动，观测相邻两点电位差△VMN 。此外，MN 极还可以在离开AB 连线一定距离（AB/6范围内）且与之平行的旁测线上进行观测（是一块正方形面积）。这种排列实用于观察所要探测的相对地表一定深度的电阻率变化（如图1-6、1-7）。该装置又有纵向中梯（AB 垂直极化体走向）和横向中梯（AB 平行极化体走向）之分。
图1—6中间梯度装置
图1—7中间梯度装置简图
中梯装置中，每个测点的K 值都不相同，主剖面与旁侧剖面的K 值计算公式形式也不一样，比较复杂，在开展野外工作之前应事先计算好。
根据K 值的基本计算公式(1—9)：
BN BM AN AM K 11112+--=π
再利用中梯装置中电极A 、B 、M 、N 的相对几何坐标位置（图1—8），推算出该装置K 值的一般表达式(2—2)。
图1—8中间梯度装置电极几何位置示意图
3
22322))2((2))2((21MN 2y x AB x AB y x AB x AB K +--++++?=π (1—11)
式中，x 为MN 中点的横坐标位置，y 为MN 中点的纵坐标位置，坐标原点取在AB 中点O 处。当式中y=0时，便得到主测线上K 值的计算公式（1—11）。
)
(2BN BM AN AM MN BN BM AN AM K ?+??????=π (1—12) 第二章 仪器设备
第一节 仪器设计基本原理
大功率激电系统野外常用工作方式（四极装置）如图2-1所示。其中供电系统与测量系统（接收系统）的同步方式常用的有时钟同步、脉冲信号同步（上升延、下降沿）等，如图2-2所示。
图2—1 大功率激电野外工作示意图
图2-2 DJF-2 10kw发射机与DJS-9接收机工作信号同步方式示意图产地：中装集团重庆地质仪器厂。
接收观测参数：N（点号）、M（剖面号）、VP（一次场电压）、M1～M4（极化率）。

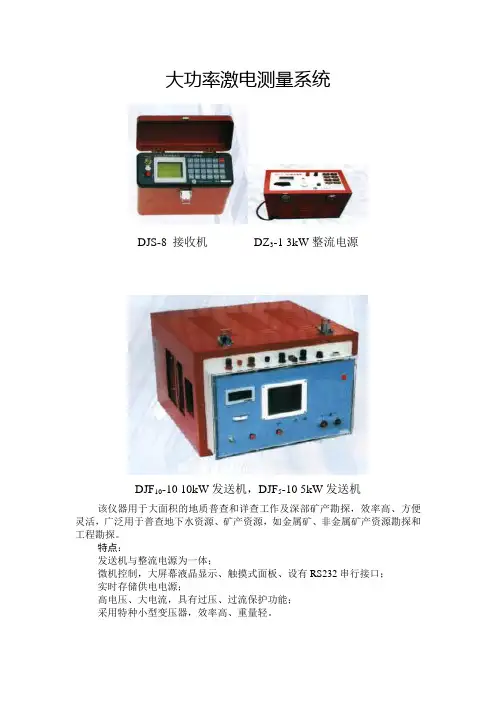

大功率激电测量系统包括：接收机、时间域激电发送机、整流电源、模拟器和假负载。
一、发送机
DJF10-1A型10kW发送机(图2-14)是将DZ10-1A 10kW（图2-15）整流电源输出的高压电源转换输出具有一定占空比和脉宽的供电方波电压，同时可显示并储存随时间变化的供电电流值。
图2-3 DJF10-1A发送机图2-4 DZ10-1A 整流电源
仪器采用了先进的大功率模块IGBT，具有体积小、发送功率大、时序精确、
第三节物探工作 一、工作内容和工作量 1、测地工作 包括控制网测量、基点放样、基线布设、测线和测点布置以及高程测量。2、激电中梯扫面 扫面面积：3.5km2，工作比例尺：1：0000，测网密度：100米×20米。基线方向：正东，测线方向：正北。测线测点布置见图： 3、大功率激电测深 在激电中梯扫面异常部位布置6-8条激电测深剖面，每条剖面长度300-600米，以剖面连线覆盖异常，端点向异常两侧延伸至背景区为宜。点距20米，异常部位加密至10米点距。 4、物性参数采集 采用标本测定法和露头小四极测定法。尽可能收集岩芯标本或在可以采集到规则标本的露头点采集合格标本回实验室测定物性参数，在无法采集标本的露头点采用小四极获取物性参数。尽量保证异常部位的每种岩性所采物性参数不少于30组。 二、技术依据 参照中国地质调查局的有关地质工作质量管理的技术标准和要求，本次激电测深野外施工执行下列标准： 1.《地质调查GPS测量规程》(DZ／T2002)。 2.《电阻率测深法技术规程》(DZ/T 0072 - 1993)； 3.《时间域激发极化法技术规定》(DZ/T 0070 - 1993)； 4.《物化探工程测量规范》(DZ/T 0153 - 95)； 三、仪器设备 1、测地工作仪器设备 包括中海达V60 GNSS RTK系统一套，GARMIN 60CSX 手持GPS六套、100 米测绳和50 米皮尺各两根。 其中，中海达V60 GNSS RTK系统主要用于控制测量、基点放样、基线布设和测线端点布设。其性能参数如下： A、信号跟踪 系统内核：v60采用国际一流的天宝PCC品牌多星多系统内核 BDS：B1、B2 GPS：L1C/A、L2E、L2C、L5 GLONASS：L1C/A、L1P、L2C/A（仅限于GLONASSM）和L2P GALILEO：升级预留 SBAS：WAAS,MSAS,ENGOS
第一章 野外工作方法和技术 3.1 频率域激电工作程序 3.1.1 踏勘 根据地质任务在选择测区时，应组织力量进行踏勘，踏勘的目的在于了解测区的地质特点和地球物理前提以及接地条件、干扰水平、生活驻地、交通运输等情况。 3.1.2试验工作 对新的工作测区，在编写设计时应在典型的地质剖面上或具有代表性的地段，做一定数量的试验工作，具体实验工作量以能对测区的地球物理特征有一定的了解为宜。 3.1.3草查与普查 对于１：５万～１：２.５万的大面积草查与普查时，其工作方法的选择以偶极法或近场源法（ＡMＢN）为宜。就某一具体测区而言，应根据地质任务，通过分析所掌握的地质及以往的物化探资料或通过试验，确定一个适当的极距进行面积性的工作，以迅速得到面积性的资料，达到发现异常的目的。 3.1.4 详查 在普查所发现异常的基础上，开展１：１万～１：２千的详查工作，这时可用中梯装置扫面。建议采用一线供电多线测量的工作方式，以
便在短时间内圈出异常的形态、做出成果的解释推断以及对异常进行轻型山地工程揭露。 对精测剖面，可采用偶极装置，根据不同极距（一般４－６个）的观测结果勾绘出断面图，以判断矿体的埋深、倾向和形态，然后根据综合解释结果建议施钻验证，进而达到对异常的再解释。 在上述工作的同时，还要进行岩矿石物性测定和幅频特性的研究。一、联合剖面法 图2-10 联合和剖面装置 如图2-10所示，装置系数计算方法和三极装置相同 联合剖面法是两个三极排列AMN∞和MNB∞的联合。所谓三极排列是指供电电极之一位于无穷远的排列。采用联合剖面装置时，可以用A 电极，也可以用B电极供电，而A和B有一个共同的无穷远电极C。也就是当A或B供电时，供电迴路中另一电极C位于无穷远。如果以O表示测量电极M和N的中点，则在联合剖面装置时，四个电极A、M、N和B极位于同一直线上（这条直线就是测线），且AO=BO。无穷远极C一般铺设在测线的中垂线上，与测线之间的距离大于AO的五倍（CO ＞5AO） 工作中将AMNB四个电极沿测线一起转动，并保持各电极间距离不变，中点O就作为测点的位置。在每个测点上分别测出AMN∞排列和MNB∞排列Fs、ρs。对于同一极化体，AMN、BMN的测量结果将在极化体上方形成交点。利用这种交点性质和曲线的不对称性可判断极化体的产状、形态。
激电测深在云南某多金属矿区的勘查应用 本文主要介绍了激发极化法在云南某多金属矿区的应用效果。简要叙述了该工作区的地球物理特征和工作方法，然后对激电剖面曲线进行分析，并针对IP3异常进行了推断解释。根据激电测深反演图件，大致判断出矿（化）体的倾向、埋藏深度以及断裂构造的位置，为地质找矿工作提供了依据。 标签：激电测深反演拟断面 1前言 云南地区自然资源丰富，种类多，储量大，以锡矿、铜矿以及钛矿、锑矿，在全国都名列前茅。 笔者在云南某区铜多金属矿区开展电法找矿工作，在该区投入了激电中梯、对称四极激电测深的工作方法，常规对称四极测深应用比较广泛，找矿效果比较好，本文主要介绍激电测深的应用效果。 2矿区地质概况 2.1地层 勘查区位于华南地层大区之兰坪—思茅地层分区的景谷地层小区，以中生界红色地层为主。测区出露地层主要为二叠系中统那箐组（P2nq）、三叠系上统挖鲁八组（T3wl）和第四系（Q）地层分布零星，总体呈北北西—南南东向展布。 二叠系中统那箐组（P2nq）：下部岩性以灰、深灰色块状泥晶灰岩为主夹泥质灰岩，底部为厚数米的灰色块状生物碎屑灰岩，中部夹多层灰黑色亮晶生物碎屑灰岩，局部含炭质。那箐组（P2nq）为区内铜、铅锌矿主要赋矿地层。 三叠系上统挖鲁八组（T3wl）：岩性以深灰、灰黑色板岩、粉砂岩夹细砂岩为主，含黄铁矿、菱铁矿结核。与区内其他地层呈断层接触。 第四系（Q）：工作区第四系主要为沿沟系分布的残坡积物，厚度0～10m。 2.2构造和岩浆岩 受印支期拗陷、燕山期走滑、喜山期拉分等三个主要地史发展阶段影响，区内构造发育且复杂，。背斜形态多被轴部纵向张断裂破坏，后期经历近北东东向断裂走滑错移，形成区内较为复杂的似网格状构造格局，为区内铜铅锌多金属矿的形成提供了极好的储矿空间。区内岩浆岩不发育。 2.3矿体围岩蚀变的特征
第三节物探工作 一、工作内容与工作量 1、测地工作 包括控制网测量、基点放样、基线布设、测线与测点布置以及高程测量。2、激电中梯扫面 扫面面积:3、5km2,工作比例尺:1:0000,测网密度:100米×20米。基线方向:正东,测线方向:正北。测线测点布置见图: 3、大功率激电测深 在激电中梯扫面异常部位布置6-8条激电测深剖面,每条剖面长度300-600米,以剖面连线覆盖异常,端点向异常两侧延伸至背景区为宜。点距20米,异常部位加密至10米点距。 4、物性参数采集 采用标本测定法与露头小四极测定法。尽可能收集岩芯标本或在可以采集到规则标本得露头点采集合格标本回实验室测定物性参数,在无法采集标本得露头点采用小四极获取物性参数。尽量保证异常部位得每种岩性所采物性参数不少于30组。 二、技术依据 参照中国地质调查局得有关地质工作质量管理得技术标准与要求,本次激电测深野外施工执行下列标准: 1.《地质调查GPS测量规程》(DZ／T2002)。 2.《电阻率测深法技术规程》(DZ/T 0072 - 1993); 3.《时间域激发极化法技术规定》(DZ/T 0070 - 1993); 4.《物化探工程测量规范》(DZ/T 0153 - 95); 三、仪器设备 1、测地工作仪器设备 包括中海达V60 GNSS RTK系统一套, GARMIN 60CSX 手持GPS六套、100 米测绳与50 米皮尺各两根。 其中,中海达V60 GNSS RTK系统主要用于控制测量、基点放样、基线布设与测线端点布设。其性能参数如下: A、信号跟踪 系统内核:v60采用国际一流得天宝PCC品牌多星多系统内核 BDS:B1、B2 GPS:L1C/A、L2E、L2C、L5 GLONASS:L1C/A、L1P、L2C/A(仅限于GLONASSM)与L2P GALILEO:升级预留 SBAS:WAAS,MSAS,ENGOS
时间域三极激电测深在金矿勘探中的应用效果 本区域矿产以金、铜、铁为主，次为钨、钼等，区域上，矿床的分布，严格受岩性及构造控制。由于受多期多种成矿地质要素，包括沉积作用、构造运动、岩浆活动、变质作用及热液活动的叠加，形成有变质岩带、中酸性侵入岩带、韧性剪切变形带及与之有密切成生联系的铁、铜、金及多金属成矿带或矿化集中分布区，它们控制着各种矿产的形成与分布。已发现矿床和矿（化）点达多处。文章介绍了时间域三极激电测深在金矿区的勘查应用效果，在简述矿区地质概况的基础上，分别介绍了矿区的地层、构造、岩浆岩情况，阐述了时间域三极激电测深的工作原理、工作方法、数据反演，并利用地质、物探资料，指导钻孔定位，经钻孔施工，找矿效果明显。 标签：金矿；时间域；激电中梯；三极激电测深 1 区域地质背景 本区太古-早元古代地层区划属华北地层大区-晋冀鲁豫地层区-阴山地层分区-阿拉善右旗地层小区；中、新生代地层区划属阿拉善地层区潮水地层分区。区内多数地层因断裂发育和多期次岩浆侵入而造成顶底不全和内部关系紊乱。区内出露地层主要为早元古界北大山岩群（Pt1B），其次为新近系苦泉组（N2k）及第四系（Q）。勘查区区域断裂构造十分发育，构造线主要有东西向、北北西向、北北东向及南北向四组断裂。 勘查区内侵入岩发育广泛，主要为石炭纪、二叠纪酸性侵入岩体、三叠纪酸性侵入岩体、古元古代超基性岩及各类脉岩。石炭纪侵入岩为闪长岩。二叠纪以云英闪长岩为主，分布面积较广。勘查区区域发育为数众多的中性岩脉、伟晶岩脉、酸性岩脉。中性脉岩有细粒闪长岩脉、二长闪长岩脉、花岗闪长岩脉等；酸性脉岩主要见有钾长花岗岩脉、花岗细晶岩脉及石英脉等。 2 激电异常解释 2.1 激电异常的平面特征 图1为勘查区激电中梯扫面视极化率平面等值线图，测区视极化率一般在2.0%～2.5%之间，最高值达到3.37%，该异常呈中、高阻-高极化特性，地表出露为下元古界北大山群地层，走向大致为南北向，异常区宽度约为1200m。该异常闭合，结合地质资料显示，该处异常地表出露基本为片岩、片麻岩为主，异常区东部出露面积较大的黑云母花岗岩，在异常区中部地表可见断裂，结合地质资料及与已知矿点的对应，认为本异常区为成矿有利区域，推断异常区可能与侵入岩体和一些黄铁矿化（体）有关。 2.2 激电异常剖面特征

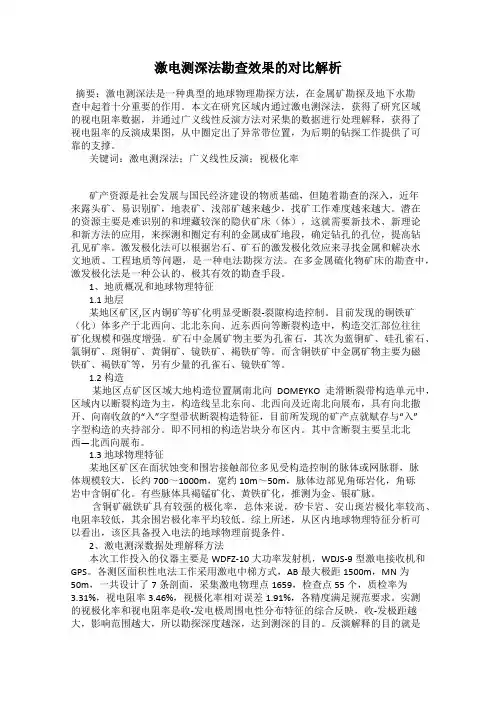

激电测深法勘查效果的对比解析 发表时间：2018-11-29T17:58:58.710Z 来源：《防护工程》2018年第22期作者：王树祥 [导读] 激电测深法是一种典型的地球物理勘探方法，在金属矿勘探及地下水勘查中起着十分重要的作用。 中陕核工业集团二一四大队有限公司陕西省 710000 摘要：激电测深法是一种典型的地球物理勘探方法，在金属矿勘探及地下水勘查中起着十分重要的作用。本文在研究区域内通过激电测深法，获得了研究区域的视电阻率数据，并通过广义线性反演方法对采集的数据进行处理解释，获得了视电阻率的反演成果图，从中圈定出了异常带位置，为后期的钻探工作提供了可靠的支撑。 关键词：激电测深法；广义线性反演；视极化率 矿产资源是社会发展与国民经济建设的物质基础，但随着勘查的深入，近年来露头矿、易识别矿，地表矿、浅部矿越来越少，找矿工作难度越来越大。潜在的资源主要是难识别的和埋藏较深的隐伏矿床（体），这就需要新技术、新理论和新方法的应用，来探测和圈定有利的金属成矿地段，确定钻孔的孔位，提高钻孔见矿率。激发极化法可以根据岩石、矿石的激发极化效应来寻找金属和解决水文地质、工程地质等问题，是一种电法勘探方法。在多金属硫化物矿床的勘查中，激发极化法是一种公认的、极其有效的勘查手段。 1、地质概况和地球物理特征 1.1 地层 某地区矿区,区内铜矿等矿化明显受断裂-裂隙构造控制。目前发现的铜铁矿（化）体多产于北西向、北北东向、近东西向等断裂构造中，构造交汇部位往往矿化规模和强度增强。矿石中金属矿物主要为孔雀石，其次为蓝铜矿、硅孔雀石、氯铜矿、斑铜矿、黄铜矿、镜铁矿、褐铁矿等。而含铜铁矿中金属矿物主要为磁铁矿、褐铁矿等，另有少量的孔雀石、镜铁矿等。 1.2 构造 某地区点矿区区域大地构造位置属南北向DOMEYKO走滑断裂带构造单元中，区域内以断裂构造为主，构造线呈北东向、北西向及近南北向展布，具有向北撒开、向南收敛的“入”字型帚状断裂构造特征，目前所发现的矿产点就赋存与“入”字型构造的夹持部分。即不同相的构造岩块分布区内。其中含断裂主要呈北北西―北西向展布。 1.3 地球物理特征 某地区矿区在面状蚀变和围岩接触部位多见受构造控制的脉体或网脉群，脉体规模较大，长约700～1000m，宽约10m～50m，脉体边部见角砾岩化，角砾岩中含铜矿化。有些脉体具褐锰矿化、黄铁矿化，推测为金、银矿脉。 含铜矿磁铁矿具有较强的极化率，总体来说，矽卡岩、安山斑岩极化率较高、电阻率较低，其余围岩极化率平均较低。综上所述，从区内地球物理特征分析可以看出，该区具备投入电法的地球物理前提条件。 2、激电测深数据处理解释方法 本次工作投入的仪器主要是WDFZ-10大功率发射机，WDJS-9型激电接收机和GPS。各测区面积性电法工作采用激电中梯方式，AB最大极距1500m，MN为50m，一共设计了7条剖面，采集激电物理点1659，检查点55个，质检率为3.31%，视电阻率3.46%，视极化率相对误差1.91%，各精度满足规范要求。实测的视极化率和视电阻率是收-发电极周围电性分布特征的综合反映，收-发极距越大，影响范围越大，所以勘探深度越深，达到测深的目的。反演解释的目的就是将地表实测的视电阻率和视极化率通过一定的数值模拟计算方法，获得地下各测点不同深度介质的电阻率值和极化率，这一过程也称之为定量解释，它给出勘探剖面地下的电性分布断面。 2.1 某地区矿区L0激电测深剖面 L0号剖面激电测深电阻率断面，极化率断面。在电阻率断面中主要分布三个高阻区，分别位于水平标记-275m～40m之间（1号高阻体），190m～520m之间（2号高阻体），710m～910m之间（3号高阻体）。在1号高阻体和2号高阻体之间、2号高阻体和3号高阻体之间以及3号高阻体的北侧表现为相对低阻特征，推测应为断裂破碎带的反应，此外断面显示浅部为低阻特征，并且断面由南至北高阻体埋深由深变浅。其中1号高阻体和2号高阻体之间的低阻异常、2号高阻体和3号高阻体之间的低阻异常均对应极化率断面的高极化率异常，高极化率异常分别位于极化率断面的约80m处（1号极化率异常）和550m处（2号极化率异常），断面中显示1号极化率异常范围较小，异常强度弱，反演极化率极值>3%，延深约120m，倾向北。2号极化率异常范围较大，强度较高，反演极化率极值>5.7%，延深约170m，倾向南。该断面中两处异常均为低阻高极化异常，认为由位于破碎带中的含硫化物矿化体引起，为找矿有利异常部位。 2.2 激电测深三维反演及综合分析 ①激电测深二维反演结果显示，测区内发现两个主要的高极化率异常带，地表对应均有矿化显示。极化率异常反应，北部异常带异常范围和强度均高于南部异常带。其中尤以L1号剖面异常强度最高，其次为L3剖面和L4剖面。②极化率异常三维反演结果显示，在北部异常带的中部，极化率异常明显错位，西部北移，东部南移，表明测区存在近南北向平移断层，该断层的西侧，极化率异常强度和范围均高于东侧。③极化率异常三维反演结果采用反演极化率3%圈定异常的异常为两条近东西向（北西西）条带状异常，当采用反演极化率2.7%圈定异常时，极化率异常向深部有合拢趋势，预示两条极化率异常带之间的深部可能存在含硫化物岩体。 3、地质成果解释 本区的矿种以铜为主，伴生矿种多为金、银等。矿物类型以金属硫化物（辉铜矿、黄铜矿、黄铁矿为主，其次为蓝铜矿、斑铜矿、孔雀石、褐铁矿等。矿石类型则以块状金属硫化物、侵染状金属硫化物、细脉状金属硫化物矿石为主。矿床类型近地表以浅成低温热液型铜（金）矿为主要表现特征，深部则有曼陀型铜矿或IOCG型铜金矿产隐伏的大概率存在，同时也不排除小型斑岩型铜矿的隐伏产出。上述矿种、矿产类型均是物探激发极化法具有良好应用前提条件的典型类型。 通过目前的工作不仅圈定了一些较好的矿化异常，也取得了该区岩矿石物理特性的大量基础数据，更是积累了许多矿体、含矿构造破碎带的电阻率、极化率电性特征，这对今后的物探解释提供了非常有用的信息条件。由于该地区地表的矿体多以小型的脉状、透镜状、豆
