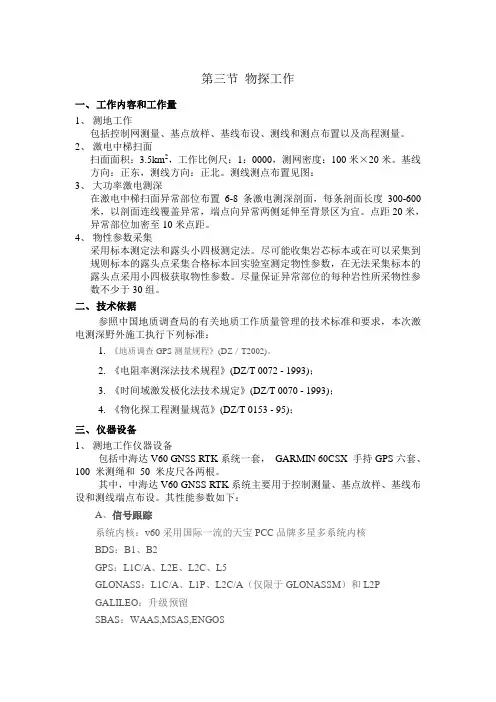

第三节物探工作
一、工作内容与工作量
1、测地工作
包括控制网测量、基点放样、基线布设、测线与测点布置以及高程测量。2、激电中梯扫面
扫面面积:3、5km2,工作比例尺:1:0000,测网密度:100米×20米。基线方向:正东,测线方向:正北。测线测点布置见图:
3、大功率激电测深
在激电中梯扫面异常部位布置6-8条激电测深剖面,每条剖面长度300-600米,以剖面连线覆盖异常,端点向异常两侧延伸至背景区为宜。点距20米,异常部位加密至10米点距。
4、物性参数采集
采用标本测定法与露头小四极测定法。尽可能收集岩芯标本或在可以采集到规则标本得露头点采集合格标本回实验室测定物性参数,在无法采集标本得露头点采用小四极获取物性参数。尽量保证异常部位得每种岩性所采物性参数不少于30组。
二、技术依据
参照中国地质调查局得有关地质工作质量管理得技术标准与要求,本次激电测深野外施工执行下列标准:
1.《地质调查GPS测量规程》(DZ／T2002)。
2.《电阻率测深法技术规程》(DZ/T 0072 - 1993);
3.《时间域激发极化法技术规定》(DZ/T 0070 - 1993);
4.《物化探工程测量规范》(DZ/T 0153 - 95);
三、仪器设备
1、测地工作仪器设备
包括中海达V60 GNSS RTK系统一套, GARMIN 60CSX 手持GPS六套、100 米测绳与50 米皮尺各两根。
其中,中海达V60 GNSS RTK系统主要用于控制测量、基点放样、基线布设与测线端点布设。其性能参数如下:
A、信号跟踪
系统内核:v60采用国际一流得天宝PCC品牌多星多系统内核
BDS:B1、B2
GPS:L1C/A、L2E、L2C、L5
GLONASS:L1C/A、L1P、L2C/A(仅限于GLONASSM)与L2P
GALILEO:升级预留
SBAS:WAAS,MSAS,ENGOS
通道数:220
模块技术:天宝MaxwellTM高级自定义测量GNSS技术,极低噪声得GNSS
载波相位测量,1赫兹带宽内得精度〈1mm,成熟得天宝低仰角跟踪技术
B、精度与可靠性
RTK定位精度:平面:±(8＋1×10-6D)mm
高程:±(20＋1×10-6D)mm
静态、快速静态精度:平面:±(2、5＋1×10-6D)mm
高程:±(5＋1×10-6D)mm
初始化时间:典型10秒
初始化可靠性:>99、9%
C、数据管理
数据存储:内存:1G固态内存,8G可插式储存卡。可同时记录GNS、Rinex格式静态数据。
定位输出:1Hz、2Hz、5Hz、10Hz、20Hz、50Hz
差分支持:sCMRx、CMR、CMR+、RTCM2、1、2、2、2、3、3、0、3、1、3、2
输出格式支持:ASCII:NMEA—0183以及二进制:TrimbleGSOF
GARMIN 60CSX 手持GPS、100 米测绳与50 米皮尺主要用于测量过程中得测点布置与MN电极布置。在空旷地段,GARMIN 60CSX 手持GPS得定位精
度在5米以上,森林覆盖较多或地形比较复杂得地段定位精度会有所降低。
2、激电设备
本次工作拟投入重庆奔腾数控技术研究所研制得WDA－1 超级数字直流电法仪进行物性测定、激电中梯扫面与激电测深工作。WDA－1 超级数字直流电
法仪就是集发射、接收功能于一体得激电测量仪器,主要性能参数如下:
A、接收部分
电压通道:±32V(24 位A/D)
测量精度:当Vp ≥5mV 时,±0、2% ±1 个字
当0、1mV ≤Vp ＜5mV 时,±1% ±1 个字
输入阻抗:＞50 MΩ
视极化率测量范围:±1% ±1 个字
Sp 补偿范围:±10V
电流通道:6A(24 位A/D)
测量精度:当Ip ≥5mA 时,±0、2% ±1 个字
当0、1mA ≤Ip ＜5mA 时,±1% ±1 个字
50Hz 工频干扰(共模与差模干扰)压制:优于80dB
B、发射部分
最大发射功率:7200W
最大供电电压:±1200V
最大供电电流:±6A
供电脉冲宽度:1～60 秒,占空比为1:1
四、工作方法与技术要求
1、电性参数测定
电性参数得测定采用室内标本测定法与露头小四极测定法。两种方法使
用得仪器均为WDA－1 超级数字直流电法仪。
A、标本测定法
室内标本得电性参数测定采用面团法测定。面团法属于简易得标本
架法,用潮湿可塑得泥团( 或面团) 代替标本架进行测定。面团中适
当加些硫酸铜溶液,以改善其导电性与防止发酵。
标本得采集应较均匀地分布于测区内, 与异常有关得岩矿标本采集
数量要超过30 块,以便进行数理统计。
对项目已施工钻孔中得几种岩矿芯每个层位进行均匀采集,重点层位
岩石达到2个采样点及以上,以提高典型性。岩芯标本采集长度不小
于10cm。
野外露头标本采集应根据采样工作部署图到预设采集点采集,当预设
点不宜采集时,应根据野外实际情况,调整采集位置,保证在新鲜得基
岩上、未受到污染或扰动得松散沉积物中采集标本。固结岩矿石手
标本形状一般为15×7×7cm3 至10×10×4 cm3 得长方体,要方便
量取长宽高参数。
测量前,保证岩石浸泡9小时以上,晾干后观测。晾干后统一拍照。测
量标本尺寸,进行电性参数测量,记入电性记录本,后进行资料整理与
检查测量。
B、露头小四极法
在露头、探槽或坑道得岩矿石表面上, 用小四极装置测定自然条件下
岩矿石得电阻率与极化率。一般露头表面不可能平坦, 岩性不可能均
一, 电场基本上就是不均匀得, 测得得为“视”参数。
测量时尽可能选择新鲜、无裂隙、表面较平整、宽度较大得露头,恰
当地选布极范围,灵活地选取MN 进行观测。其中最关键得就是AB
与MN 电极要接触良好、稳固。选择AB 与露头宽度( D) 得关系应
满足D≈( 2 ～3) AB。AB 还要布置在露头得中间部位, 以避免旁
侧影响。同时, AB 应小于露头得下延长度。一般AB 得排列方向应
与野外工作中AB 得方向一致。为了了解非各向同性, 可以多做几
个方位。
对低极化率得岩石, 本方法能正常地进行测定。对致密块状矿体, 当
其与围岩边界明显时, 尤应注意界面得影响。有时由于界面积累电荷
得影响使得观测常常出现反常现象。如随供电时间增长, ΔU 逐渐
减小; 随放电时间增长, ΔU2 逐渐增大等。主要原因就是露头有限。
当露头致密到面极化程度时, 就不能这样测定极化特性了。本方法得
优点就是直接测量, 岩石保持天然状态, 免去采集标本得麻烦。缺点
就是电极不易接触良好, 电极极化影响严重, 露头风化程度对测定
结果有影响。有风化壳时, 常使ηS 值降低。因此,需要详细记录测
点地形地貌特征与岩矿石得外观特征。
2、测地工作
执行标准:
A、《地质调查GPS测量规程》(DZ／T2002)。
B、《物化探工程测量规范》(DZ/T 0153 - 95);
C、《全球定位系统GPS测量规范》(GB/T 18314-2001)
控制测量
首先根据测区控制点得情况,计划采用中海达V60 GNSS RTK系统,布设D级作为测区得首级控制,也可再发展低一级控制,在布设GPS控制点时要远离高压输电线路与大功率无线电发射源,以减少对GPS得信号干扰,并考虑到卫星信号得影响。在采用静态GPS观测前,检查星历及图形强度因子PDOP值,当点位观测条件欠佳或PDOP值接近6以及同步边较长时,适当延长观测时间,PDOP急剧变化时,停止数据记录,待降到正常值时,再进行观测,这样可确保基线向量得正确解与精度。每时段观测前后各量取天线高1次(量至毫米位数),两次量取得天线高差不大于3mm,并取其平均值作为最后天线高。
剖面测量
剖面测量在首级控制得基础上用中海达V60 GNSS RTK系统测放剖面控制点,测深剖面按照1:1000图幅得精度要求,然后根据进度要求可采用全站仪或GPS得RTK技术测放剖面地形变换点。按照1:1000图幅得精度要求,用GPS得RTK技术每百米测放剖面地形变换点。
测网布设
根据勘查目得与任务,按东西向布设基线、南北向布置测线。基线与测线端点均采用中海达V60 GNSS RTK系统布置。测点点位与供电测量电极点位采用手持GPS,结合测绳与皮尺与已知测线端点共同确定。
3、激电测量
(1)仪器性能检查
①不极化电极
不极化电极内阻要求小于2KΩ。
每组不极化电极间得电位差要求小于2mV。
②导线
导线得规格与数量应根据用途、电极距大小、供电电流强度与工区自然条件选择,一般选择内阻小、轻便、强度高得导线。要求导线内阻小于10Ω/Km,耐压高于发送机得工作电压。导线得绝缘电阻应每公里大于2M Ω/500V。对于长度为D(Km)得导线,其绝缘电阻应大于2/D(KΩ)。
(2)仪器参数得选择
①充、放电时间与供电周期得选择
该系统发射机得供电制式为双向短脉冲制式,占空比1:1。
②延时得选择
为减小电磁耦合效应对激电法得干扰,应尽量选择较长得延时,一般选为几百毫秒,当延时大于500ms时,电磁耦合效应对直流激电法得影响可忽略不计。同时,延时太大会降低观测精度。一般选择200-400ms。
③采样宽度
为提高观测精度, 采样宽度应适当大些,
④叠加次数
增加叠加次数,可提高观测精度与抗干扰能力,同时叠加次数多,生产效率低,所以,选择时应考虑以上因数。
(3)供电电流
为提高信噪比,要求有足够大得供电电流
(4)测量要求
测站:
每天观测开始前,供电站操作员应进行以下操作:
发电机试车,观察其空载与有负载时得运转情况;
检查仪器、装备与通讯工具得基本性能;
检查各线路连接就是否正确;
检查导线就是否漏电;
粗略测量供电回路电阻,在确定电路接通与人员离开电极后进行试供电,选择合适得供电电压并调节平衡负载。
核对各电极所在得电线号
AB极:
a、供电电极采用并联接地方式,一般打成垂直于测线方向得一排或几排。
b、各电极间得距离应不小于电极入土深度得二倍;
c、电极得数量应使供电电流稳定;
d、当需要较大得供电电流时,应采取减小供电回路电阻得办法解决。MN极:
a、埋设测量电极得接地电阻应小于15 KΩ,电极坑内不得留有砾石与杂物;地表干燥时,应提前向坑内浇水;测点岩石裸露时,应填湿土。
b、测量电极应避免埋设在流水、污水里或废石、沙堆上;应尽量减小两电极间得温差;
c、在测量过程中,电极附近不得有人为扰动,严禁在接收机附近用对讲机通话;
d、当实际接地点无法埋设电极而需移动接地点位时,一般在测地误差容许范围内可以自由移动;当需要移动较大距离时,可将两个测量电极垂直于测线作同方向、同距离移动,因此造成K值得改变在±4%内时,可不改算K值。
(5)质量检查
系统质量检查应根据生产情况安排在整个野外工作过程中。在时间与地段上都要有一定得代表性。应由与原始观测不同得操作者在不同得日期进行。对解释推断、检查验证有意义得地段,必须进行质量检查。系统检查得工作量应占总工作量得3%-5%。当不能对质量做出肯定得评价时,应增加检查工作量,但增至总工作量得20%时,而质量仍不符合要求时,则相应范围内得原始观测资料应作废品处理。对面积性工作,如各区段得观测条件差异较大时,应分区评价。
对测深点得检查应对原始观测得所有极距都做检查测量。
规定有位均方相对误差小于7%(无位均方相对误差小于4%)时,观测精度为A级;有位均方相对误差大于7%而小于12%(无位均方相对误差大于4%而小于7%)时,观测精度为B级。
(6)装置与极距
A、中间梯度
拟设计AB=900米,MN=20米。可根据测区实验结果调整AB距与MN 距。电极排列方向与测线方向一致。AB极固定,MN在AB中间部位2/3区间内移动测量。在地形复杂地区,MN改为在AB中间部位1/3-1/2区间内移动。当剖面可测距离大于2AB/3需要移动AB极时,要保证接头部位存在2-3个重测点。在异常部位可以适当缩小测量点距。
B、激电测深
拟设计AB最大值为1800米,采用施伦贝谢尔四极测深排列。具体装置
在布极时,电极排列方向尽量垂直于极化体得走向;当极化体上方地形起伏较大时,电极排列方向应尽可能与地形等高线一致;
(7)资料处理与图件绘制
资料处理
依据规范要求,对实测资料作预处理:
去掉质量不符合要求得数据;
对数据进行编辑;
计算K值与视电阻率。
图件绘制
图件就是表达工作成果得主要手段之一,必须正确、全面地反映成果。正式图件得编绘必须在观测数据经过质量验收得基础上进行。上图得数据及曲线要百分之百得复核。
激电中梯需要提交得图件:
①实际材料图
②剖面平面图
③地质解释成果图
激电测深需要提交得图件:
①实际材料图
②电测深曲线图
④电测深拟断面图
⑤推断成果图
