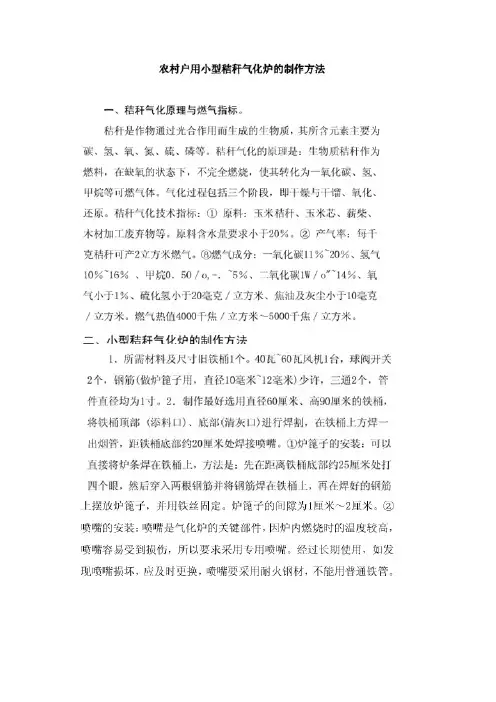

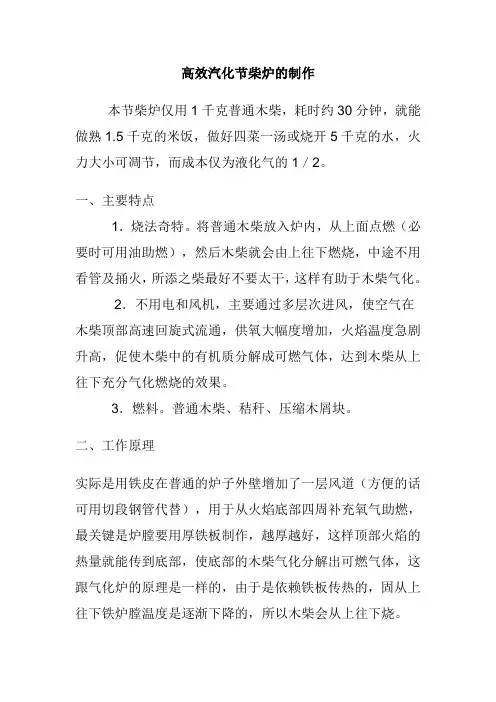

原理：这类炉子点火是从燃料上方开始点火，最上方的燃料在燃烧之后会产生一层高温的碳，这些碳对在他下方燃料进行加热，这个过程其实就是类似干馏的一个过程，下方燃料受热之后主要会分解成为新的碳以及一些气态物质，这种气态物质是木煤气，也就是我们平常所说的烟（这种表达不是特别准确），木煤气在产生之后会向上流动（热空气上升），穿过上方的高温碳层，跟空气接触，燃烧产生火焰，这个过程一直持续到最底部燃料，最后在炉膛内所剩余的都是燃烧的木炭填充燃料可以是小木块、木削或者其他碎木渣、树枝或者树叶，你所使用的燃料能量密度越大，燃烧时间和输出功率也会相应增加。在填充燃料的时候，在最上层，尽量填充一些松散、干燥，比较易燃的燃料，这样一来比较容易在表面很快产生一片高温碳，以便完成进一步反应

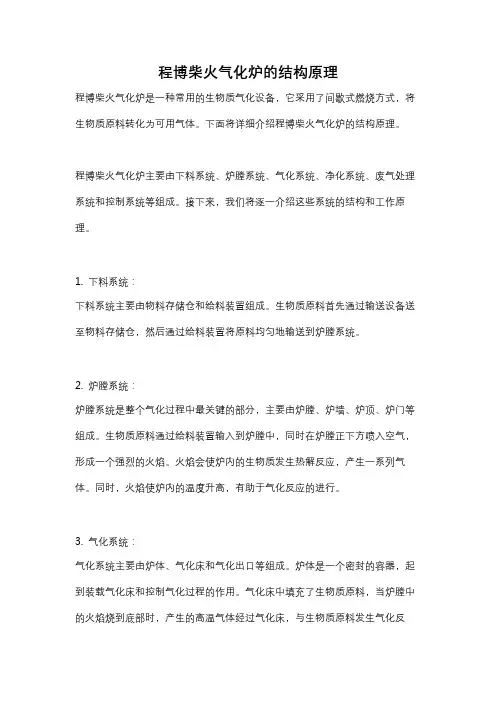

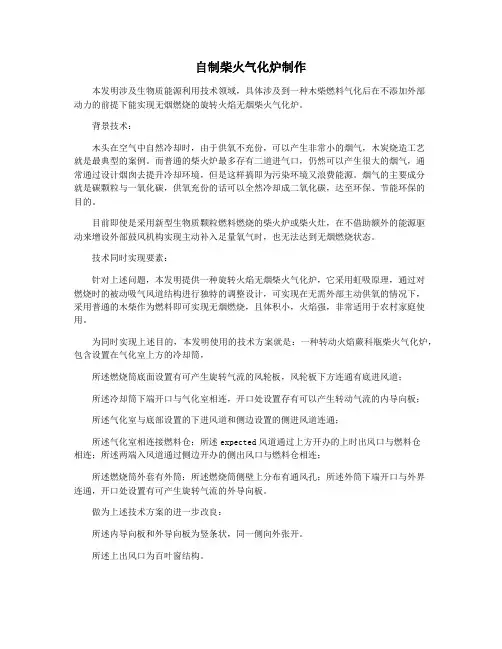

此款新型柴火炉是出口的畅销产品，深受国内外新老驴友的追捧。
此款柴火炉是不需要连续加柴的，炉室内的燃料是相互燃烧转化的，燃料使用时间长火力大。
此款非常适合徒步者携带的环保炉具，是直接燃烧自然环境中淘汰下来的枯枝残叶，燃烧后几乎没有遗留物存在，只有少量的白色灰烬，对我们生存的地球起到了最大限度的呵护。燃烧不需要辅助，直接把干柴折断填满燃烧室，在顶部放些细碎的枝条直接点燃就可以。在20摄氏度的环境下烧开500克生水只需要7分钟时间，重量只有285克，收纳的体积只有12.5*7.5厘米，炉子非常轻巧，合适背包徒步一族，如果用传统的气炉油炉，上飞机是不允许的，带上这个只要有木材就可以烧火做饭，
环保实用，在野外露营，用这个炒菜也非常方便。
目录 1、岗位任务..................... - 1 - 2、工艺描述..................... - 1 - 3、联锁系统（根据现有联锁逻辑图编写） ............................... - 5 - 4、工艺指标.................... - 20 - 5、主要设备一览表：见附表...... - 21 - 6、开车 ....................... - 21 - 7、停车 ....................... - 42 - 8、倒系统（A为运行炉，B为备用炉）. - 50 - 9、正常操作要点................ - 50 - 10、不正常现象及事故处理....... - 52 - 11、巡回检查制度............... - 62 - 12、基本操作................... - 63 -
1、岗位任务 磨煤工序生产的合格水煤浆与空分生产的氧气在一定的工艺条件下进入气化炉内进行部分氧化反应，产生以CO、H2、CO2为主要成分的合成气，经增湿、降温、除尘后送入下游变换工序；同时，将系统中产生的黑水送入闪蒸、沉降系统，以达到回收热量及灰水再生、循环使用的目的，粗渣及细渣送出界外。 2、工艺描述 （1）制浆系统： 由煤贮运系统来的小于10mm的碎煤进入煤贮斗（V1001）后，经煤称量给料机（W1001）称量送入磨机（M1001)。粉末状的添加剂由人工送至添加剂溶解槽(V1005)中溶解成一定浓度的水溶液，由添加剂溶解槽泵(P1004)送至添加剂槽(V1004)中贮存。并由添加剂计量泵(P1002A/B)送至磨机(M1001)中。添加剂槽可以贮存使用若干天的添加剂。在添加剂槽(V1004)底部设有蒸汽盘管,在冬季维持添加剂温度在20--30℃，以防止冻结。 甲醇废水、低温变换冷凝液、循环上水和灰水送入研磨水槽(V1006)，正常用灰水来控制研磨水槽液位，当灰水不能维持研磨水槽(V1006)液位时，才用循环上水来补充。工艺水由研磨水泵(P1003A/B)加压经磨机给水阀（FV1005）来控制水量送至磨机。煤、工艺水和添加剂一同送入磨机（M1001）中研磨成一定粒度分布的浓度约60~65%合格的水煤浆。水煤浆经滚筒筛（S1001）滤去3mm以上的大颗粒后溢流至磨机出料槽(V1003)中，由磨机出料槽泵（P1001）经分流器（V1104）送至煤浆槽（V1101A/B）。磨机出料槽(V1003)和煤浆槽（V1101A/B）均设有搅拌器(X1001、X1101A/B)，使煤浆始终处于均匀悬浮状态。 （2）气化炉系统： 来自煤浆槽（V1101A/B）浓度为60~65%的煤浆，由煤浆给料泵（P1101A/B/C）加压，投料前经煤浆循环阀(XV1203A/B/C)循环至煤浆槽（V1101A/B）。投料后经煤浆切断阀(XV1202A/B/C)送至德士古烧嘴的内环隙。 空分装置送来的纯度为%的氧气经氧气缓冲罐(V1210)贮存，由氧气总管放空控制阀(FV1214)控制氧气压力为~，在投料前打开氧气手动阀(HV1240A/B/C)，用氧气调节阀(FV1205A/B/C)控制氧气流量（FIA1204/05/06A/B/C），经氧气放空阀(XV1207A/B/C)送至氧气消音器(X1201)放空。投料后由氧气调节阀(FV1205A/B/C)控制氧气流量经氧气上、下游切断
旋片式真空泵结构原理与工作原理 旋片式真空泵是机械容积泵，是利用转子旋转，叶片在转子槽中随离心力和定子内表面形状出进产生容积变化，使油液获得压力能的一种液泵。该泵不仅容易获得2.5～7.0 MPa的压力，而且各密封容腔在旋转的每一瞬间所排出的油液是基本相同的，所以供油脉冲较小，排量和压力较均匀。旋片式真空泵的结构有许多种，最常的是中低压定量单级双作用泵，旋片式真空泵型即属此种。和单作旋片式真空泵相比，双作泵的转子，工作时能使所受的液体径向压力得到平衡。不仅轴承的载荷减到最小，延长了使寿命;而且工作较稳定。叶片是靠旋转离心力甩出的，因此，为使叶片(b)定子很好的接触，一般要求最低转速不得低于600 r/min,否则，便会内漏多、效率低;由此也产生一个启动扭矩低的优点。旋片式真空泵结构比齿轮泵稍复杂，成本稍高，价位比柱塞泵便宜。 因此，目前在中低压供油系统和液压系统中，旋片式真空泵得到了十分广泛的应用。除广泛应用于喷油泵试验台燃油供给系统外;还广泛应用于组合机床、液压磨床、液压车床、液压刨床和注塑机等液压系统。 1、主要技术参数与性能指标(见表1) 2、结构特点与工作原理 2.1结构特点(如图1) 该泵由法兰、泵轴5,泵体1.配油盘6、转子4、叶片3、定子2、压力侧板、泵盖以及滚动轴承、骨架油封、O形橡胶密封圈(以下简称O形圈)、螺栓(共3种9个全是圆柱头内六角螺栓，均简称螺栓)和
挡圈等组成。 泵轴由装在泵体和泵盖座孔中的轴承支承，转子(b)轴用花键联接，转子上开有倾角为10°～14°(有的无倾角)的径向均布狭槽，槽内装有可沿槽径向滑动的叶片，叶片外套装着转子同心的定子(也称腰形套或内凸轮)，转子前有配油盘，后有压力侧板，最后由泵盖封闭。 配油盘上对称的开有:2个进油口相通的吸油窗和2个出油口相通的压油窗;压力侧板(兼配油盘)上只对称的开有2个配油盘吸油窗相对、也进油口相通的吸油窗。 通过键动力源联接的泵轴带着转子旋转时，叶片受到离心力的作用，其端部便顶在定子即内凸轮表面上(油压建立后，叶片底部还受到油液压力的作用，这样会使其端部X加紧贴内凸轮表面)，叶片在离心力和内凸轮推力的共同作用下，便在槽中刹复运动。 其他零件无有运动。配油盘(b)泵体装成一体，前边有法兰封闭;定子和压力侧板用两只螺栓固定在配油盘上;侧板上固定螺栓圆柱头(兼定位销)(b)泵盖上定位孔对正并进入定位孔后，用 4只螺栓7固定在泵体上。 2.2 工作原理(如图2) (1)吸油压油。定子内表面、转子外表面和两侧配油盘压力侧板端面之间形成一个密封容积。在图2A中，叶片1,4,4,7，和7,10,10,1等把这个容积分为abcd,cdef和efgh,ghab 4部分。当转子按图示箭头方向旋转时，叶片1,4和7,10各组成一个吸油腔;4,7和10,1各组成一个压油腔(在1～4和4～7间的叶片2,3和5,6都不能互成独立的工作腔)。从图2B中。可以看出，转子旋转某一角度后，cdd o c o(ghh o g o)大于abb o a o(eff o e o)，表明叶片从小半径圆弧面过渡到大半径圆弧面，叶片从槽内甩出，吸油腔容积不断增大，形成局部真空，油箱内的油液在大气压力作用下，经泵盖进油口(大)、配油盘和压力侧板吸油窗，吸入吸油腔;这便是泵的进油过程。eff o e o(abb o a o)小于cdd o c o(ghh o g o)，表明叶片从大半径圆弧面过渡到小半径圆弧面，叶片被内凸轮推进槽内，压油腔容积不断减小，压迫油液，使其获得压力能，经配油盘压油窗，泵体出油口(小)，将压油腔的油液排出;这便是泵的排油过程。 (2)双作用力平衡。因为泵轴每旋转一转，叶片在转子槽中刹返运动2次，每个由叶片构成的容积完成2次吸油和排油过程。所以，这种泵称双作用泵。又因为这种泵的吸油(低压)和压油(高压)区是分别对称分布的;所以这种泵转子受到的液体径向压力是平衡的。因此，双作用泵输出压力比单作用泵要高。目前一般可达到7.0～10.5 MPa。 (3)内漏困油(如图3)
德士古气化炉 Texaco(德士古)气化炉 德士古气化炉是一种以水煤气为进料的加压气流床气化工艺。德士古气化炉由美国德士古石油公司所属的德士古开发公司在1946年研制成功的，1953年第一台德士古重油气化工业装置投产。在此基础上，1956年开始开发煤的气化。本世纪70年代初期发生世界性危机，美国能源部制定了煤液化开发计划，于是，德士古公司据此在加利福尼亚州蒙特贝洛(Montebello)研究所建设了日处理15t的德士古气化装置，用于烧制煤和煤液化残渣。目前国内大化肥装置较多采用德士古气化炉，并且世界范围内IGCC电站多采用德士古式气化炉。 典型代表产品我厂制造过的德士古气化炉典型的产品有:渭河气化炉、恒升气化炉、神木气化炉、神华气化炉等。1992年为渭河研制的德士古气化炉是国际80年代的新技术，制造技术为国内先例，该气化炉获1995年度国家级新产品奖。它的研制成功为化工设备实现国产化，替代进口做出了重要贡献。德士古气化炉是所以第二代气化炉中发展最迅速、开发最成功的一个，并已实现工业化。 一、德士古气化的基本原理 德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过
喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳，一起同向流下，离开反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣罐，经排渣系统定时排放。煤气和饱和蒸汽进入煤气冷却系统。 水煤浆是一种最现实的煤基流体燃料,燃烧效率达96~99%或更高,锅炉效率在90%左右,达到燃油等同水平。也是一种制备相对简单,便于输送储存,安全可靠,低污染的新型清洁燃料[1]。具有较好的发展与应用前景。水煤浆的气化是将一定粒度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体,与氧气在加压及高温条件下不完全燃烧,制得高温合成气的技术,以其合成气质量好、碳转化率高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注,我国也将水煤浆气化技术列为“六五”、“七五”、“八五”、“九五”的科技攻关项目。本文基于目前我国水煤浆气化技术的现状,以Texaco气化炉为研究对象,根据对气化炉内流动、燃烧和气化反应的特性分析,将Texaco气化炉膛分成三个模拟区域,即燃烧区、回流区和管流区,分别对各区运用质量守恒和能量守恒方程,建立了过程仿

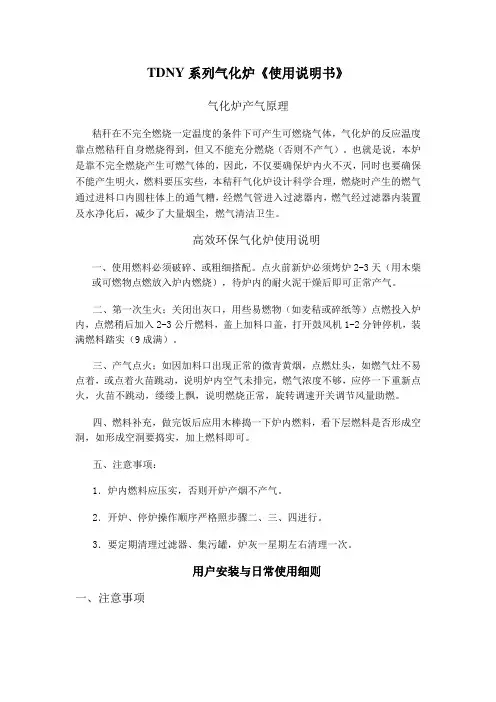

产品说明书 一、产品名称： 全自动内燃双解立式气化炉 二、产品功能简介： 1.热解气化炉自上而下依次分干燥层、热解干馏气化层、燃烧层、 燃烬层和灰化层五段组成。 2.废弃物在底层立体式炉排上由生物质燃烧器点火后燃烧，当燃 烧温度达到1000-1300度时，生物质燃烧器自动停止工作。 3.热量由燃烧层上升传递到热解干馏气化层、干燥层，热解气化 后的残留物（液态焦油、丙酮、复合碳氢化合物、固定碳、废弃物本身含有的无机灰土和惰性物质）进入燃烧层充分燃烧后，产生的热量提供热解干馏气化层和干燥层所需的热量。热解干馏气化干燥层挥发的水分以及在热解和气化反应过程中产生的一氧化碳、氢、气态烃类（甲烷等）可燃物组合成混合烟气。 4.燃烧层产生的残渣经燃烬层立体式炉排及炉底的空气配气口 供风富氧燃烧后进入到灰化层冷却，空气也同时得到预热，燃烬层的炉灰由排渣系统排出炉外。 5.由热解气化炉底部送入的预热空气给燃烬层和燃烧层提供必 须的助燃氧，空气在上行过程中经历不同的阶段不断消耗大量氧。 在热解干馏气化层形成贫氧或欠氧环境，满足了热解干馏气化的必要条件，并且能使参加反应的废弃物维持在贫氧或欠氧高温环境下足够的时间逐步消化。
6.热解干馏气化产生的混合烟气经处理后循环回燃烧层和炉底 热空气配气后吸入旋风燃烧器进行二次燃烧。旋风燃烧器产生的热量经管道热传导后加速热解干馏及上部干燥层垃圾干燥速度，提高了整体处理废弃物的效率，也降低了对废弃物含水率的要求。 废弃物在热解干馏气化炉内经热解后实现能量的二级分配，热解气体成分上升经处理后和热空气配气混合进入旋风燃烧器燃烧形成1000-1300度高温，促使炉内各反应层的物理化学过程连续稳定地进行。废弃物经投料干燥和热解干馏气化层燃烧层燃烬后出渣排渣形成向下的连续稳定地运行逐步稳定地消化。热解干馏气化炉连续正常地运转。 三、产品优特点： *内燃式双解立式气化炉被广泛应用于机械、建材、轻纺工业、石化、环保等多个领域。内燃式双解立式气化炉系统的核心设备热解气化炉，是以空气和水蒸汽的混合气体作为气化剂，以生活垃圾为原料在高温条件下发生氧化－还原反应，产生以烷类和H2为主要可燃成分的节能环保设备。针对我国垃圾的特点实现垃圾热解气化和富氧燃烧有机结合工艺结构使垃圾完全灰化。 *采用隔水套结构摈弃了传统热解炉采用耐火材料高温酸气风化经常维修的问题； *采用内衬上小下大的斜度结构摈弃了传统热解炉采用液压顶杆压实消除起拱偏烧的问题；
液压泵的工作原理及主要结构特点
液压泵工作原理及叶片泵 支红俊 授课时间：2学时
授课方法：启发式教学 授课对象：职高学生 重点、难点：泵和叶片泵的工作原理、叶片泵的符号 液压泵 引入： 问：人与液压传动有无紧密的联系。学生活动 归纳：24小时伴随人的活动。人的心血管系统是精致的液 压传动系统。 问：血液为什么能周而复始、川流不息地在全身流动？学 生活动 归纳：依靠人的心脏。二尖瓣问：心脏是如何工作的？学生活动 归纳：如图所示： 全靠心脏节律性的搏动，通过舒张和收缩来推动血液流动。 当心脏舒张时左边的二尖瓣打开，右边的二尖瓣关闭，产生吸血。 当心脏收缩时，左边的二尖瓣关闭，右边的二尖瓣打开，产生压 血。 问：心脏工作的必备条件有哪些。 归纳：三条：1、内腔是一密闭容积；2、密闭容积能交替变 化；3、有配血器官（二尖瓣）。 一、液压泵的工作原理 如图所示：
介绍结构及组成。 提问：找出液压泵与心脏工作柱塞 原理的共同点。学生活动单向阀归纳：1、柱塞与缸形成密封容积； 2、当偏心轮旋转时，密闭容积可以交替变化； 3、单向阀起到配流作用。 提问：有什么不同点。学生活动 归纳：当密封容积增大时，产生部分真空，在大气压的作用 下产生吸油。 举例说明：如图所示： 将鸡蛋放到与其大小差不多杯口上，鸡蛋鸡蛋放不进去，若将燃烧的纸先放到水杯里，接着 水杯里。水杯 问：液压泵的工作的条件有哪些。学生活动 归纳：1、应具备密封容积且交替变化。 2、应有配油装置。 3、吸油过程中油箱必须与大气相通。 一、叶片泵 可分为：单作用和双作用叶片泵。 1、单作用叶片泵 （1）结构和工作原理。

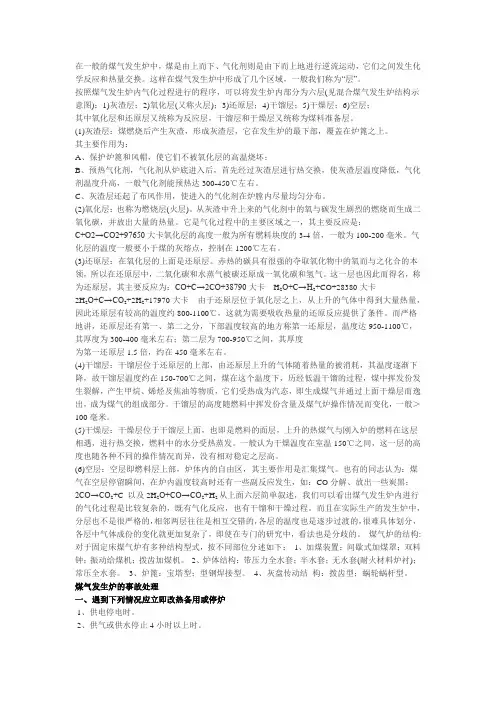

13种煤气化工艺的优缺点及比较 我国是一个缺油、少气、煤炭资源相对而言比较丰富的国家，如何利用我国煤炭资源相对比较丰富的优势发展煤化工已成为大家关心的问题。近年来，我国掀起了煤制甲醇热、煤制油热、煤制烯烃热、煤制二甲醚热、煤制天然气热。有煤炭资源的地方都在规划以煤炭为原料的建设项目，这些项目都碰到亟待解决原料选择问题和煤气化制合成气工艺技术方案的选择问题。现就适合于大型煤化工的比较成熟的几种煤加压气化技术作评述，供大家参考。 1、常压固定层间歇式无烟煤（或焦炭）气化技术 这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。从发展看，属于将逐步淘汰的工艺。 2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术 这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm 粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。 3、鲁奇固定层煤加压气化技术 主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。 4、灰熔聚流化床粉煤气化技术 中科院山西煤炭化学研究所的技术，2001年单炉配套20kt/a合成氨工业性示范装置成功运行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉，床层温度达1100℃左右，中心局部高温区达到1200-1300℃，煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。床层温度比恩德气化炉高100-200℃，所以可以气化褐煤、低化学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。缺点是气化压力为常
德士古气化炉 TeXaCo(德士古）气化炉 德士古气化炉是一种以水煤气为进料的加压气流床气化工艺。德士古气化炉由美国德士古石油公司所属的德士古开发公司在1946 年研制成功的， 1953年第一台 德士古重油气化工业装置投产。在此基础上， 1956 年开始开发煤的气化。本世纪 70 年代初期发生世界性危机,美国能源部制定了煤液化开发计划，于是，德士古公司据此在加利福尼亚州蒙特贝洛 (Montebello) 研究所建设了日处理 15t 的德士古气化装置，用于烧制煤和煤液化残渣. 目前国内大化肥装置较多采用德士古气化炉，并且世界范围内IGCC电站多采用德士古式气化炉. 典型代表产品我厂制造过的德士古气化炉典型的产品有 : 渭河气化炉、恒升气化炉、神木气化炉、神华气化炉等。 1992 年为渭河研制的德士古气化炉是国际 80 年代的新技术，制造技术为国内先例，该气化炉获1995年度国家级新产品奖。它 的研制成功为化工设备实现国产化，替代进口做出了重要贡献。德士古气化炉是所以第二代气化炉中发展最迅速、开发最成功的一个,并已实现工业化。 一、德士古气化的基本原理 德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过
喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉 内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的 裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气 二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳,一起同向流下，离开 反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣 罐，经排渣系统定时排放.煤气和饱和蒸汽进入煤气冷却系统。 水煤浆是一种最现实的煤基流体燃料，燃烧效率达96～99%或更高，锅炉效率在 90％左右,达到燃油等同水平。也是一种制备相对简单,便于输送储存,安全可靠，低 污染的新型清洁燃料［1］.具有较好的发展与应用前景。水煤浆的气化是将一定粒 度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体 ，与氧气在加压 及高温条件下不完全燃烧，制得高温合成气的技术,以其合成气质量好、碳转化率 高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注 ，我国也将水煤 浆气化技术列为“六五"、“七五”、“八五"、“九五”的科技攻关项目。 本 文基于目前我国水煤浆气化技术的现状,以TeXaCo 气化炉为研究对象,根据对气化 炉内流动、燃烧和气化反应的特性分析,将TeXaCO 气化炉膛分成三个模拟区域，即 燃烧区、回流区和管流区,分别对各区运用质量守恒和能量守恒方程,建立了过程仿 真模型.该模型 德 士 古气 化 炉
LPG气化炉资料 一般用户的在使用燃气过程中，有两种情况： 一是自然气化的钢瓶；（自然气化是指钢瓶中的液态液化石油气依靠自身显热和吸收外界环境热量而气化的过程。） 二是强制气化的钢瓶。（强制气化是用人为办法（安装气化器）对液化石油气进行气化。） 自然气化容易受外界温度及用量的影响，在使用过程中出现火力不足、压力不足、钢瓶结水结冰、气体用不完。怎样才能解决以上情况呢？现在有了液化气用的气化炉电加热式气化炉（器），把液化气钢瓶中的液相气体强制性气化，保证用气的稳定，流量充足，压力稳定！ 燃气使用安全隐患： 目前，各行业使用液化石油气过程中，安全意识不强，普遍存在安全隐患或不足，以下列出部分，希望能够得到大家的重视： 1)石油气钢瓶分散直接供气，钢瓶摆放混乱，钢瓶摆放量多，火灾 危险性大，使用气化器可集中供气，减少钢瓶摆放数量。 2)中高压燃气管采用非燃气专用管件（镀锌管件）连接使用，漏点 多。 3)采用非燃气专用阀门及其它非燃气专用设备，事故隐患多。 4)存放钢瓶的瓶组间安全距离不够，通风效果差，存在安全隐患。 5)操作人员缺乏燃气安全使用相关知识，易由于操作失误引起事故。
气化器及配件使用时间太长，腐蚀严重。 LPG气化炉特点： 1、YGS系列气化器依托日本的先进技术、制作精良、性能优越、安全可靠；容量从50KG至300KG，适用于小区住宅和工商供气； 2、电控装置与电热器均采用防爆设计、防爆等级为Exdaa11AT6 3、YGS气化器外型有圆形和方型、整体结构坚固、安全耐用； 4、电控箱与气化器为一体结构，节省空间安装方便； 5、气化器检测压力为30kg/cm2，安全额定压力为18kg/cm2； 6、液相浮球阀可手工复位，在效地防止液态瓦斯渗出； 7、安全泄压阀可将超压气体自动排同，再自动关闭； 8、电子温控器对60-70水温自动调校，节约电能。 9、详细资料请咨询代理：壹伍捌壹伍捌伍壹玖叁肆 LPG瓶组站可省电，且有利于钢瓶残液的吸收，利用率可达到100%，像台湾旺旺雪饼工厂、香港嘉顿饼干、深圳机场、大海沙酒店、高尔夫球场等承建的气站。 中邦LPG气化炉，LPG中邦化气炉，LPG中邦气化器，绝无套牌能解决燃气管道结冰结霜压力不稳，燃烧火力不足的燃气气化炉气化器工厂、厨房等各行业的使用液化石油气过程中往往出现： ●火力不足、 ●压力不足、 ●钢瓶结水结冰、 ●钢瓶余气用不完的现象，造成燃料费用高等问题，给各工厂、酒
齿轮油泵介绍及原理 一、齿轮油泵产品介绍： 1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。 2、齿轮油泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。 泵体中装有一对回转齿轮，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。泵运转时主动齿轮带动被动齿轮旋转，当齿轮脱开啮合时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，单级单吸油泵齿轮进入啮合时液体被挤出而排出泵外。 二、齿轮油泵结构说明： 本产品由泵体、齿轮、前后泵盖、安全阀、轴承及密封装置等零、部件组成。 1、泵体、前后盖等零件为灰铸铁件，齿轮用优质碳素钢制作；亦可根据用户需要用铜材或不锈钢制作。 2、安全阀。 齿轮油泵自身不带安全阀，用户在使用时需自行在管路系统中安装安全阀。KCB,系列齿轮油泵在后泵盖或泵体上方装有安全阀，当泵或排出管道发生故障或将排出阀门完全关闭而产生高压和高压击时安全阀就会自动打开，卸除部分或全部的高压液体回到吸入腔，从而对泵及管道起到安全保护作用。 3、轴承。
齿轮油泵全部采用DU轴承；可根据用户要求采用锡青铜轴承。&0818.3-83.3、1.1齿轮油泵采用DU轴承；可根据用户要求采用锡青铜轴承。 KCB133-960、8-60齿轮油泵有采用DU轴承，锡青铜轴承和滚动轴承三种结构，需在订货时注明。订货时未注明者均按DU轴承结构供货。 轴承为内置型式，依靠被输送介质进行润滑；011轴承和锡青铜轴承能在非润滑性介质中工作。 4、轴封。 本系列产品的轴端密封有骨架油封、机械密封及填料密封三种结构。 a.骨架油封：骨架油封的特点是维护、更换方便，成本低，但寿命较短。丁晴胶骨架油封适用于1001：以下工作环境；氟橡胶骨架油封适用于200℃以下工作环境。
各种煤气化工艺的优缺点 1、常压固定层间歇式无烟煤（或焦炭）气化技术 这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。从发展看，属于将逐步淘汰的工艺。 2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术 这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。 3、鲁奇固定层煤加压气化技术 主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。 4、灰熔聚流化床粉煤气化技术 中科院山西煤炭化学研究所的技术，2001 年单炉配套20kt/a 合成氨工业性示范装置成功运 行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉， 床层温度达1100C左右，中心局部高温区达到1200-1300C,煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。床层温度比恩德气化炉高100-200C，所以可以气化褐煤、低化 学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。缺点是气化压力为常压，单炉气化能力较低，产品中CH4含量较高（1%-2%，环境污染及飞灰综合利用问题有待进 一步解决。此技术适用于中小氮肥厂利用就地或就近的煤炭资源改变原料路线。 5、恩德粉煤气化技术 恩德炉实际上属于改进后的温克勒沸腾层煤气化炉，适用于气化褐煤和长焰煤，要求
德士古气化炉 1.德士古气化炉概况 德士古水煤浆加压气化工艺简称TCGP ,是美国德士古石油公司TEXACO 在重油气化的基础上发展起来的。1945 年德士古公司在洛杉矶近郊蒙特贝洛建成第一套中试装置,并提出了水煤浆的概念,水煤浆采用柱塞隔膜泵输送,克服了煤粉输送困难及不安全的缺点,后经各国生产厂家及研究单位逐步完善,于80年代投入工业化生产,成为具有代表性的第二代煤气化技术。 国外已建成投产的装置有6套，15台气化炉；国内已建成投产的装置有8套，24台气化炉，正在建设、设计的装置还有4套，13台气化炉。已建成投产的装置最终产品有合成氨、甲醇、醋酸、醋酐、氢气、一氧化碳、燃料气、联合循环发电。 我国自鲁南化肥厂第一套水煤浆加压气化装置（2台气化炉）1993年建成投产以来，相继建成了上海焦化厂气化装置（4.0 MPa气化，4台气化炉，于1995年建成投产），渭河化肥厂气化装置（6.5 MPa气化，3台气化炉，于1996年建成投产），淮南化肥厂气化装置（4.0 MPa气化，3台气化炉，于2000年建成投产），金陵石化公司化肥厂气化装置（4.0 MPa气化，3, , , , 台气化炉,于2005年建成投产），浩良河化肥厂气化装置（3.0～4.0 MPa气化，3台气化炉，于2005年建成投产），南化公司气化装置（8.5 MPa气化，2006年建成投产），南京惠生气化装置（6.5 MPa气化，2007年建成投产）等装置。由于我国有关生产厂的精心消化吸收，已掌握了丰富的连续稳定运转经验，新装置一般都能顺利投产，短期内便能连续稳定、高产、长周期运行。并且掌握了以石油焦为原料的气化工艺技术。
操作规程编号：LX-FS-A24380 气化炉安全操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
气化炉安全操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、操作人员必须经过培训合格后方可操作气化炉，其它人员不准操作本设备。 2、在使用过程中每1小时对气化炉进行查看，检查气化炉是否异常。 3、气化炉出现故障时必须停止使用（如出现水温超过70oC）。 4、非设备维修人员不准维修或拆卸气化炉任何部件。 5、室内气温超过20oC时，停止使用气化炉。 6、注水：从气化炉炉体上的入水口处加入无杂质的纯水直到炉体溢水管口溢水为止，如遇水位不
够，要及时将水补充满。 7、开炉操作： a 使用前先检查管道各连接处是否连接紧密牢固、管道是否存破损、气化炉的水位、电源、气化炉防爆箱体螺栓是否松动等 b打开电源开关。静等15分钟左右，观察水温表，确定水温表在50oC以上，方可慢慢开启气化炉液相进口阀门和气化炉出口阀门。（气化炉设计的温度一般在加热到70oC左右时，自动切断电源停止加热） 8、压力调节： a 慢慢打开调压器前的控制阀，并通过调压器上的调节螺丝使出口压力达到需要的设定值。（最大压力值？） b 设定完毕，打开高压器后的控制阀，并在气
德士古气化炉的优缺点 淮化“”工程是于年建成投产的一套年产万吨合成氨并加工成万吨尿素的生产装置, 它由空分、气化、净化、合成、尿素等几个工序组成, 其中气化是制备合格煤气的工序, 采用的是最新一代德士古水煤浆加压气艺技术。该是美国德士古石油公司受重油气化的启发, 于年首先开发的煤气化工艺, 后经前西德鲁尔煤鲁尔化学公司在磨煤、热回收方面的进一步改进, 以及日本对系统关键进行合理改造后, 逐步形成比较完善的煤气化工艺。相继在美国、德国、日本等地建成了多套工业性示范及工业化生产装置, 其系统工艺技术已基本成熟。淮化公司的气化装置由磨煤、低压煤浆、煤浆槽、高压煤浆泵、气化炉、收排渣系统、洗气系统及渣水系统组成。投产年来, 总体运行情况良好, 同时也暴露出一些。在此之前, 国内的上海焦化厂、山东鲁南化肥厂、陕西渭河化肥厂等企业都先后建成投产了多套类似的煤气化装置。虽然在煤浆制备、操作压力及装置能力等方面存在小的差异, 但核心技术基本相同。根据公司六年来的使用实践, 结合国内其它兄弟单位的使用经验以及国外的相关资料, 总结出德士古水煤浆加压气化工艺技术相对于传统的固定床、流化床等气化工艺, 具有如下优点: ( ) 煤种适应性广。德士古气化工艺可以利用次烟煤、烟煤、石油焦、煤加氢液化残渣等。不受灰熔点限制( 灰熔点高可加助熔剂) , 同时因煤最终要磨制成水煤浆,故不受煤的块度大小限制。原设计为河南义马煤, 但在近几年煤炭市场紧俏的情况下, 我们经常掺烧山东、陕西等地的煤种, 经过局部的工艺调节, 同样能够平稳运行。 ( ) 连续生产性强。气化炉的原料———煤浆、氧气的生产是连续的, 因此也就能够连续不断地进入气化炉。排渣经排渣系统固定程序控制, 不需停车, 气化开停少, 系统操作稳定。迄今单炉连续稳定运行最长已达天。 ( ) 气化压力高。气化炉内的高压, 首先是相同质量的产品气大幅度
几种煤气化技术介绍 煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。 一Texaco水煤浆加压气化技术 德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。 Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石<助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。 其优点如下： <1）适用于加压下<中、高压）气化，成功的工业化气化压力一般在 4.0MPa 和6.5Mpa。在较高气化压力下，可以降低合成气压缩能耗。 <2）气化炉进料稳定，因为气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。便于气化炉的负荷调节，使装置具有较大的操作弹性。 <3）工艺技术成熟可靠，设备国产化率高。同等生产规模，装置投资少。 该技术的缺点是： <1）因为气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。而且，煤种的选择面也受到了限制，不能实现原料采购本地化。 <2）烧嘴的使用寿命短，停车更换烧嘴频繁<一般45～60天更换一次），为稳定后工序生产必须设置备用炉。无形中就增加了建设投资。 <3）一般一年至一年半更换一次炉内耐火砖。 二多喷嘴对置式水煤浆加压气化技术 该技术由华东理工大学洁净煤技术研究所于遵宏教授带领的科研团队，经过20多年的研究，和兖矿集团有限公司合作，成功开发的具有完全自主知识产权、国际首创的多喷嘴对置式水煤浆气化技术，并成功地实现了产业化，拥有近20项发明专利和实用新型专利。目前在山东德州和鲁南均有工业化装置成功运行。
连续式环保型气化炭化炉 使用说明书 河南三兄重工有限公司
连续式环保型气化炭化炉 一、用途特点： 连续式环保型气化炭化炉是将果壳、锯末、木屑、竹屑、稻壳、花生壳、果壳、棕榈壳等含碳的木质颗粒状物料（体积在3mm以上的如农作物秸秆、椰壳、树枝树皮粉碎成颗粒状也可），在炉内高温条件下进行干馏、无氧炭化并且炭化率高的理想设备。本机合理采用了物料在炭化过程中，产生的一氧化碳、甲烷、氧气等可燃气体回收、净化，循环燃烧的先进技术。即解决了普通炭化炉在炭化工程中产生的浓烟对环境的污染问题，又解决了设备所需的热能问题，充分做到了自供自给，提高了设备的连续性、经济性，充分利用农林剩余物，使其变废为宝，减轻了我国林业资源供求紧张的矛盾，为绿化环境多做贡献。 二、工作原理： 连续式环保型气化炭化炉生产线设备配置：生物质气化炉、烟气净化器、变频引风机、燃烧器、炭化炉、上料机、出料机等设备（详见附图）。本机采用了干馏炭化方式，充分利用在炭化过程中产生的一氧化碳、甲烷、氢气等可燃气体，通过烟气净化系统分离出木焦油、木酸液得到纯正的可燃气体，给炭化炉管道加热（温度一般控制在600℃左右）。炭化炉内部有四层管道从上至下，第一、二层为预热烘干管道，第三层为低温炭化管道，第四层为高温炭化管道。第一、二层设有独立的排气管主要排出水蒸气，管道利用炉内余热对物料进行烘干，水蒸气从排气管排出。第三、四层炭化管道对物料进行高温炭化，管道也设有独立的可燃气体回收管道，把炭化产生的烟气回收、净化、变成纯净的可燃气体对管道继续加热，达到循环往复加热炭化的效果。通过生物质气化炉前期造气，初次炭化点火气源由生物质气化炉供给。 三、技术参数： 生产过程中炭化温度500℃左右；最高温度可达600-900℃。根据原料不同设备单组产量300kg/h左右。设备双组产量600kg/h左右。 四、结构简图： 五、注意事项： 气化炭化炉在初次点燃及中途熄火时，一定要打开侧面关火门，以防炉内可燃气体太多，点燃时对人身安全造成危害。
油泵工作原理的介绍 关于油泵工作原理的介绍： 川崎负流量系统对油泵排量的控制分液控和电控两种状态 电控状态：与排量变化相关的控制液压信号是前泵油流，后泵油流和先导油及负流量，其中前后泵的油流直接控制油泵，先导油经过电比例阀节流后控制油泵，我们可以称之为先导二次压力。下面我们以后泵的控制为例来分析排量的变化情况。 首先，我们必须明确几个概念 1.排量控制的源信号是：前泵油流，后泵油流和先导二次油流和负流量，其中前泵油流控制一级活塞，后泵油流控制一级活塞和斜盘活塞（一端控制斜盘活塞的小端，处于常开状态，一端控制大端处于常闭状态，一端控制主压活塞），负流量控制一级活塞，先导二次油流控制二级活塞 2.控制元件是 ①滑阀：是一个三位三通阀，它由阀芯和滑套组成，两者之间能相对运动。阀芯的移动由阀芯右端的一级活塞和二级活塞与阀芯左端的弹簧构成平衡。滑套的移动由斜盘活塞控制，随着斜盘活塞的移动而移动，其移动距离和方向跟斜盘活塞一致。 ②二级活塞：在电控状态下，先导二次油流单独控制二级活塞，负流量不参与直接控制，而是由负压传感器采集其压力参数，提供给电脑，经电脑计算作为控制电比例阀电流的一个参数来控制先导二次油流；在液控状态下，先导二次油流被液改电控阀截断，不参与对二级活塞的控制，由负流量单独对二级活塞进行直接控制。二级活塞的工作方向为推动滑阀阀芯向左运动，由自带弹簧回位构成平衡。 ③一级活塞：由前泵油流，后泵油流及先导一次油流（仅在液控状态下）进行控制，其工作方向为推动滑阀阀芯向左运动，由自带弹簧回位，构成平衡。 3.执行元件是变量活塞： 变量活塞由固定的活塞套和一个两端截面积大小不一样的柱塞构成，柱塞与斜盘和滑阀套连接，当两个端面受压产生压差时，柱塞带动其他两个一起运动。 下面我们来分析液压系统中压力和流量控制在油泵中间的具体的变化关系。 指导思想：1.压力取决于负载.2..油泵输出的压力与流量成反比。
德士古气化炉闭式升温烧嘴（Z1302A/B/C）系统 一、总则 本方案规范阐述了预热烧嘴的作用、形式以及工艺条件。 预热烧嘴的加工方法以及管道、管件的使用压力等级和材料选用，均需依据有关压力容器制造规范。 二、流程说明 在开车时，气化炉升温阶段用预热烧嘴（Z1302A/B/ C）临时替换工艺烧嘴（Z1301A/B/C），用石油液化气作燃料，空气辅助燃烧，对气化炉进行升温。用蒸汽驱动开工抽引器（J1301A/B/C）,使气化炉内形成微负压，蒸汽和燃烧后的尾气经过开工抽引器（J1301A/B/C）后排入大气。 气化炉投料时要求的最低炉温为1000℃。如果气化炉投料前炉温降至1000℃以下进行，气化炉投料会对气化炉耐火材料造成过度“热震击”，避免出现投料不成功的情况，气化炉炉温在1000℃以上时投料。 三、设备、工艺条件数据表 INCONEL-600产品产地：/德国/日本 主要成分：77Ni-16Cr -6Fe INCONEL 600的高镍成分使合金具有非常强的抗氯化物应力裂变腐蚀能力，以及在还原状态下可维持其高耐蚀性及在碱溶液中亦具有很强的耐腐蚀能力。同时因含铬，所以在氧化性环境下耐腐蚀性更胜纯镍。 INCONEL600是一种镍基合金，是Ni-Cr-Fe合金系列的代表性材料，其成分大致为Ni75%，Cr16%，Fe8%。Inconel 600的力学性能与普通奥氏体304相近 镍合金:又称蒙乃尔合金，是一种以金属镍为基体添加铜、铁、锰等其它元素而成的合金。蒙乃尔合金耐腐蚀性好,呈银白色,适合作边丝材料。蒙乃尔合金的用途蒙乃尔400合金的组织为高强度的单相固溶体,它是一种用量最大、用途最广、综合性能极佳的耐蚀合金。 一、工艺烧嘴（Z0402） ① 结构说明 a．所有与氧气接触的部件材质选用Inconel600不锈钢。 b．烧嘴加工方法以及管道和管件主要使用压力等级，依据有关压力容器制造规范。 c．所有螺栓孔跨在中心线上。 d．烧嘴装运前，烧嘴所有表面用三氯乙烷进行彻底脱脂。 e．烧嘴水压试验依据施工规范。 f．所有焊缝依据施工规范进行测试。 g．所有配管及管件采用无缝管。 h．装配法兰下方的烧嘴部件必须能够放入内径为320mm的耐火材料炉颈部。 1文档收集于互联网，如有不妥请联系删除.
江苏大学课程设计气化炉计算说明书word （仅供参考） 其中涉及到的物料平衡和能量平衡参考： 江苏大学课程设计气化炉计算说明书excel （已上传到百度 文库） 一：气化炉本体主要参数的设计计算 初步设计该上吸式气化炉消耗的原料为G=600kg/h. 初步确认气化强度Φ为200kg/(m 2 ·h) 1. 实际气化所需空气量V A 由树皮的元素分析可知木屑中主要含有C 、H 、O 而N 、S 的含量可以忽略不计，则： a 、碳完全燃烧的反应： C + O 2= CO 2 12kg 22.4m 3 1kg 碳完全燃烧需要1．866N 氧气。 b 、氢燃烧的反应： 4H + O 2 ＝ 2H 20 4.032kg 22.4m 3 1kg 氢燃烧需要5.55N 氧气。 因为原料中已经含有氧[O]，相当于1kg 原料已经供给[O]×22.4/32=0.7[O]N 氧气，氧气占空气的21％，所以生物质原料完全燃烧所需的空气量： = (1.866[C]+5.55[H]-O.7[O]) 式中 V ——物料完全燃烧所需的理论空气量 m 3/kg C ——物料中碳元素含量 % H ——物料中氢元素含量 % V 1 0.21
O ——物料中氧元素含量 % 因此，可得 V= (1.866[C]+5.55[H]-O.7[0]) = (1.866×50.30％ +5.55×5.83％-O.7×36.60％) =4.790(/kg) V 为理论上的木屑完全燃烧所需的空气量，考虑到实际过程中的空气泄漏或供给 不足等因素，加入过量空气系数α，取α=1.2，保证分配的二次通风使气化气得到完全燃烧。因此，实际需要通入的空气量V~ V~=αV=1.2×4.790=5.748(3 m /kg) 因此，总的进气量为5.748/kg 由上图取理论最佳当量比ε为0.3，计算实际气化所需空气量： V A =ε*V~=0.28*5.748=1.609m 3/kg 2.可燃气流量q 空气(气化剂)中N 2含量79％左右，气化生物质产生的燃气中N 2含量为55％左右，考虑到在该气化反应中N 2几乎很少发生反应，据此，拟燃气流量是气化剂(空气)流量的1.44倍，则可燃气流量q 为： q=G*V A *1.44=600*1.609*1.44=1390 m 3/h 3.产气率 V G V G =/G =1390/600 =2.317(/kg) 1 0.21 10.21 3 m 3 m q 3 m
煤气化工艺流程（德士古气化炉）
煤气化工艺流程 一、 制浆系统 1、系统图 2、工艺叙述 由煤贮运系统来的小于 10mm 的碎煤进入煤贮斗后， 经煤称量给料机称量送入磨 机。 30%的添加剂由人工送至添加剂溶解槽中溶解成 3%的水溶液， 由添加剂溶解槽 泵送至添加剂槽中贮存。 并由添加剂计量泵送至磨机中。在添加剂槽底部设有蒸汽盘 管,在冬季维持添加剂温度在 20--30?，以防止冻结。
b5E2RGbCAP
工艺水由研磨水泵经磨机给水阀来控制送至磨机。煤、工艺水和添加剂一同送入 磨机中研磨成一定粒度分布的浓度约 59%-62%合格的水煤浆。水煤浆经滚筒筛滤去 3mm 以上的大颗粒后溢流至磨机出料槽中，由磨机出料槽泵送至煤浆槽。磨机出料槽和煤 浆槽均设有搅拌器，使煤浆始终处于均匀悬浮状态。 二、气化炉系统 1、系统图 2、工艺叙述 来自煤浆槽浓度为 59%-62%的煤浆，由煤浆给料泵加压，投料前经煤浆循环阀循 环至煤浆槽。投料后经煤浆切断阀送至德士古烧嘴的内环隙。
DXDiTa9E3d p1EanqFDPw
空分装置送来的纯度为 99.6%的氧气经氧气缓冲罐，控制氧气压力为 6.0~6.2MPa，在准备投料前打开氧气手动阀，由氧气调节阀控制氧气流量经氧气放空 阀送至氧气消音器放空。投料后由氧气调节阀控制氧气经氧气上、下游切断阀送入德 士古烧嘴。
RTCrpUDGiT
1/9
水煤浆和氧气在德士古烧嘴中充分混合雾化后进入气化炉的燃烧室中，在约 4.0MPa、1300?条件下进行气化反应。生成以 CO 和 H 为有效成份的粗合成气。粗 25PCzVD7HxA 合成气和熔融态灰渣一起向下，经过均匀分布激冷水的激冷环沿下降管进入激冷 室的水浴中。大部分的熔渣经冷却固化后，落入激冷室底部。粗合成气从下降管和导 气管的环隙上升，出激冷室去洗涤塔。在激冷室合成气出口处设有工艺冷凝液冲洗 水，以防止灰渣在出口管累积堵塞，并增湿粗合成气。由冷凝液冲洗水调 jLBHrnAILg 3 节阀控制冲洗水量为 23m/h。 激冷水经激冷水过滤器滤去可能堵塞激冷环的大颗粒，送入位于下降管上部的激 冷环。激冷水呈螺旋状沿下降管壁流下进入激冷室。
xHAQX74J0X
激冷室底部黑水，经黑水排放阀送入黑水处理系统，激冷室液位控制在 50--55%。在开车期间，黑水经黑水开工排放阀排向真空闪蒸罐。
LDAYtRyKfE
在气化炉预热期间，激冷室出口气体由开工抽引器排入大气。开工抽引器底部通 入蒸汽，通过调节预热烧嘴风门和抽引蒸汽量来控制气化炉的真空度，气化炉配备了 预热烧嘴。
Zzz6ZB2Ltk
三、合成气洗涤系统 1、系统图 2、工艺叙述 从激冷水浴出来饱和了水汽的合成气进入文丘里洗涤器，在这里与激冷水泵 送出的黑水混合，使合成气夹带的固体颗粒完全湿润，以便在洗涤塔内能快速除 去。
2/9
