德士古气化炉
Texaco(德士古)气化炉
德士古气化炉是一种以水煤气为进料的加压气流床气化工艺。德士古气化炉由美国德士古石油公司所属的德士古开发公司在1946年研制成功的，1953年第一台德士古重油气化工业装置投产。在此基础上，1956年开始开发煤的气化。本世纪70年代初期发生世界性危机，美国能源部制定了煤液化开发计划，于是，德士古公司据此在加利福尼亚州蒙特贝洛(Montebello)研究所建设了日处理15t的德士古气化装置，用于烧制煤和煤液化残渣。目前国内大化肥装置较多采用德士古气化炉，并且世界范围内IGCC电站多采用德士古式气化炉。
典型代表产品我厂制造过的德士古气化炉典型的产品有:渭河气化炉、恒升气化炉、神木气化炉、神华气化炉等。1992年为渭河研制的德士古气化炉是国际80年代的新技术，制造技术为国内先例，该气化炉获1995年度国家级新产品奖。它的研制成功为化工设备实现国产化，替代进口做出了重要贡献。德士古气化炉是所以第二代气化炉中发展最迅速、开发最成功的一个，并已实现工业化。
一、德士古气化的基本原理
德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过
喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳，一起同向流下，离开反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣罐，经排渣系统定时排放。煤气和饱和蒸汽进入煤气冷却系统。
水煤浆是一种最现实的煤基流体燃料,燃烧效率达96~99%或更高,锅炉效率在90%左右,达到燃油等同水平。也是一种制备相对简单,便于输送储存,安全可靠,低污染的新型清洁燃料[1]。具有较好的发展与应用前景。水煤浆的气化是将一定粒度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体,与氧气在加压及高温条件下不完全燃烧,制得高温合成气的技术,以其合成气质量好、碳转化率高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注,我国也将水煤浆气化技术列为“六五”、“七五”、“八五”、“九五”的科技攻关项目。本文基于目前我国水煤浆气化技术的现状,以Texaco气化炉为研究对象,根据对气化炉内流动、燃烧和气化反应的特性分析,将Texaco气化炉膛分成三个模拟区域,即燃烧区、回流区和管流区,分别对各区运用质量守恒和能量守恒方程,建立了过程仿
真模型。该模型考虑了气固两相流动、煤热解、辐射换热及包括均相和异相在内的气化反应过程。在模型基础上进行了动态与静态仿真,并进行参数化研究和仿真结果分析,分析不同参数下仿真结果的变化趋势。为更进一步了解气化炉内气体组分以及温度的分布情况,本文利用Fluent建立Texaco气化炉的CFD模型,采用非预混燃烧模型,考虑气固两相流动,化学反应、对流、辐射换热以及反应热。挥发份的气相湍流燃烧用混合分数法来模拟,用标准k ?ε紊流模型模拟气固两相流动,对炉内燃烧的辐射与对流换热采用P-1辐射模型。仿真结果很好的验证了本文对气化炉膛中三区模型划分的正确性,并进行参数化研究和仿真结果分析,得出结果与过程仿真结果结果吻合。
二、Texaco(德士古)气化炉技术特点
德士古气化炉是一种以水煤浆进料的加压气流床气化装置，水煤浆由气化剂夹带由专门的喷嘴喷入炉内，瞬间气化。
优点:
(1)甲烷含量低，利于甲醇与氨的合成
(2)设备结构简单，内件很少;理论上可以用于任何煤种
(3)具有较长的实际运行经验，操作危险性小，可用率达80%-85%
(4)利用水煤浆便于高压泵送的特点，可以制备压力很高的粗煤气
(5)能充分利用一切污水源制作水煤浆
(6)气化炉的运行费用较低
(7)后续的除灰系统比较简化
装置特点:
(1)原料适应广。各种烟煤、气煤、肥煤，都可以用来制气，对煤的水分、灰分、可然雾含量、灰熔点等没有苛刻的要求，这有利于厂家就近选煤，可大大节约成本。
(2)气体有效成分高。有效成分(CO+H2)80%-82%，鲁奇气化工艺的有效气成分(CO+H2)只有50%-70%(见表1)。排渣无污染，污水污染小易处理。因高温气化，气体中含甲烷很低(CH4?0.1%)，无焦油，废渣可以综合利用。(3)气化压力范围大。从2.5~6.5MPa皆有工业化装置，以4.0MPa较为普遍，气化压力高可节省合成气压缩功。
(4)碳的转化率高。碳的转化率高达98%。
(5)气化炉热量利用。气化炉有激冷，废锅，激冷和废锅结合的3种流程。可以根据产品进行选择气化流程。由激冷工艺制得合成气，汽气比达到1.4，特别适合作为生产合成氨和甲醇的气头(见表2)，也可作为制氢、羰基合成气等，用途广泛。废锅流程适合用做然气透平循环联合发电工程，副产的高压蒸气用于蒸气透平发电机组，实现多联供
(6)气化炉结构简单生产能力大。气化炉内无传动装置，结构比较简单，一台Φ3200mm的气化炉气化压力4.MPa0生产的合成气可以日产合成氨760t以上。
缺点:
对煤质要求方面，要求活性好，灰熔点低，由于其工艺原料是水煤浆(含碳60%左右)要求流动性、成浆性、灰熔点、可磨性、灰份要求严格必须试烧认可，改变煤种也需要经过试烧认可。同时水煤浆中含35%水分，因此比氧耗高。
同时气化炉喷嘴使用周期短，耐火材料容易侵蚀损坏，灰水处理系统较大，湿灰处理较困难，对厂区环境影响教大。texaco水煤浆加压气化工艺，目前仍是广泛应用的煤气化技术之一。它是以氧气为气化剂与水煤浆混合雾化后一起高速通过喷嘴进入气流床反应器(也称为气化炉)，并在高温下发生不完全氧化反应，最终生成H 、CO、CO 等合成气…，不生成焦油、酚及高级碳氢化合物等有害副产品，合成气体可用于生产合成氨、甲醇、二甲醚、醋酸等化学品和循环发电。气化过程为达到较高碳转化率，采用部分氧化反应释放大量热能，维持反应器内温
度在煤灰熔点温度以上 J。但是在实际生产运行中，工艺方面操作条件和控制指标的变化，会出现一系列问题，影响系统正常的运行。
目录 1、岗位任务..................... - 1 - 2、工艺描述..................... - 1 - 3、联锁系统（根据现有联锁逻辑图编写） ............................... - 5 - 4、工艺指标.................... - 20 - 5、主要设备一览表：见附表...... - 21 - 6、开车 ....................... - 21 - 7、停车 ....................... - 42 - 8、倒系统（A为运行炉，B为备用炉）. - 50 - 9、正常操作要点................ - 50 - 10、不正常现象及事故处理....... - 52 - 11、巡回检查制度............... - 62 - 12、基本操作................... - 63 -
1、岗位任务 磨煤工序生产的合格水煤浆与空分生产的氧气在一定的工艺条件下进入气化炉内进行部分氧化反应，产生以CO、H2、CO2为主要成分的合成气，经增湿、降温、除尘后送入下游变换工序；同时，将系统中产生的黑水送入闪蒸、沉降系统，以达到回收热量及灰水再生、循环使用的目的，粗渣及细渣送出界外。 2、工艺描述 （1）制浆系统： 由煤贮运系统来的小于10mm的碎煤进入煤贮斗（V1001）后，经煤称量给料机（W1001）称量送入磨机（M1001)。粉末状的添加剂由人工送至添加剂溶解槽(V1005)中溶解成一定浓度的水溶液，由添加剂溶解槽泵(P1004)送至添加剂槽(V1004)中贮存。并由添加剂计量泵(P1002A/B)送至磨机(M1001)中。添加剂槽可以贮存使用若干天的添加剂。在添加剂槽(V1004)底部设有蒸汽盘管,在冬季维持添加剂温度在20--30℃，以防止冻结。 甲醇废水、低温变换冷凝液、循环上水和灰水送入研磨水槽(V1006)，正常用灰水来控制研磨水槽液位，当灰水不能维持研磨水槽(V1006)液位时，才用循环上水来补充。工艺水由研磨水泵(P1003A/B)加压经磨机给水阀（FV1005）来控制水量送至磨机。煤、工艺水和添加剂一同送入磨机（M1001）中研磨成一定粒度分布的浓度约60~65%合格的水煤浆。水煤浆经滚筒筛（S1001）滤去3mm以上的大颗粒后溢流至磨机出料槽(V1003)中，由磨机出料槽泵（P1001）经分流器（V1104）送至煤浆槽（V1101A/B）。磨机出料槽(V1003)和煤浆槽（V1101A/B）均设有搅拌器(X1001、X1101A/B)，使煤浆始终处于均匀悬浮状态。 （2）气化炉系统： 来自煤浆槽（V1101A/B）浓度为60~65%的煤浆，由煤浆给料泵（P1101A/B/C）加压，投料前经煤浆循环阀(XV1203A/B/C)循环至煤浆槽（V1101A/B）。投料后经煤浆切断阀(XV1202A/B/C)送至德士古烧嘴的内环隙。 空分装置送来的纯度为%的氧气经氧气缓冲罐(V1210)贮存，由氧气总管放空控制阀(FV1214)控制氧气压力为~，在投料前打开氧气手动阀(HV1240A/B/C)，用氧气调节阀(FV1205A/B/C)控制氧气流量（FIA1204/05/06A/B/C），经氧气放空阀(XV1207A/B/C)送至氧气消音器(X1201)放空。投料后由氧气调节阀(FV1205A/B/C)控制氧气流量经氧气上、下游切断
德士古气化炉 Texaco(德士古)气化炉 德士古气化炉是一种以水煤气为进料的加压气流床气化工艺。德士古气化炉由美国德士古石油公司所属的德士古开发公司在1946年研制成功的，1953年第一台德士古重油气化工业装置投产。在此基础上，1956年开始开发煤的气化。本世纪70年代初期发生世界性危机，美国能源部制定了煤液化开发计划，于是，德士古公司据此在加利福尼亚州蒙特贝洛(Montebello)研究所建设了日处理15t的德士古气化装置，用于烧制煤和煤液化残渣。目前国内大化肥装置较多采用德士古气化炉，并且世界范围内IGCC电站多采用德士古式气化炉。 典型代表产品我厂制造过的德士古气化炉典型的产品有:渭河气化炉、恒升气化炉、神木气化炉、神华气化炉等。1992年为渭河研制的德士古气化炉是国际80年代的新技术，制造技术为国内先例，该气化炉获1995年度国家级新产品奖。它的研制成功为化工设备实现国产化，替代进口做出了重要贡献。德士古气化炉是所以第二代气化炉中发展最迅速、开发最成功的一个，并已实现工业化。 一、德士古气化的基本原理 德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过
喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳，一起同向流下，离开反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣罐，经排渣系统定时排放。煤气和饱和蒸汽进入煤气冷却系统。 水煤浆是一种最现实的煤基流体燃料,燃烧效率达96~99%或更高,锅炉效率在90%左右,达到燃油等同水平。也是一种制备相对简单,便于输送储存,安全可靠,低污染的新型清洁燃料[1]。具有较好的发展与应用前景。水煤浆的气化是将一定粒度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体,与氧气在加压及高温条件下不完全燃烧,制得高温合成气的技术,以其合成气质量好、碳转化率高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注,我国也将水煤浆气化技术列为“六五”、“七五”、“八五”、“九五”的科技攻关项目。本文基于目前我国水煤浆气化技术的现状,以Texaco气化炉为研究对象,根据对气化炉内流动、燃烧和气化反应的特性分析,将Texaco气化炉膛分成三个模拟区域,即燃烧区、回流区和管流区,分别对各区运用质量守恒和能量守恒方程,建立了过程仿
科林粉煤气化技术(CCG)简介 德国科林工业集团 二零一零年七月 1. 公司简介 德国科林工业集团是全球著名的煤气化、煤干燥和生物质气化技术提供商。该集团是前东德燃料研究所 (DBI)和黑水泵工业联合体（Gaskombinat Schwarze Pumpe，简称GSP）气化厂最大的后裔公司。 科林（CHOREN）名称的由来是：“C-Carbon-碳H-Hydrogen-氢O-Oxygen- 氧REN-RENewable-可再生”。 科林集团总部位于德国弗莱贝格市，原东德燃料研究所旧址，著名的黑水泵气化厂就在附近。戴姆勒奔驰汽车公司、德国大众汽车公司为科林的战略投资者。
目前集团拥有近300名研发及工程技术人员，其中主要技术骨干为前徳燃所和黑水泵厂的员工。科林公司的发起人Wolf博士即为前东徳燃料研究所研发部部长，煤气化运行总监贡瓦先生是前黑水泵气化厂厂运行主任。 科林集团拥有40多年气流床气化技术研发、设计、设备制造、建设以及运行的经验，可以为客户提供粉煤气化技术（CCG）和生物质气化技术（Carbo-V®）从工艺包设计到关键设备制造和开车运行等一系列综合性服务。 此外，科林集团也是蒸汽流化床煤干燥技术的创始人和专利持有人，在全世界煤干燥领域，特别是褐煤干燥领域具有多年成功运行经验。 科林能化技术（北京）有限公司是科林集团的全资子公司，负责集团在亚太地区的业务。 2. 技术来源及技术开发背景 科林高压干粉煤气化炉简称为CCG炉(Choren Coal Gasifier),该技术起源于前东德黑水泵工业联合体（Gaskombinat Schwarze Pumpe，简称GSP）下属的燃料研究所，于上世纪70年代石油危机时期开始开发，目的是利用当地褐煤提供城市燃气。1979年在弗莱贝格市建立了一套3MW中试装置，完成了一系列的基础研究和工艺验证工作。试验煤种来至于德国、中国、前苏联、南非、西班牙、保加利亚、澳大利亚、捷克等国家。1984年在黑水泵市（SCHWARZ PUMPE）建立了一套130MW（日投煤量为720吨）的水冷壁煤气化炉工业化装置，气化当地褐煤用作城市燃气，有运行8年的工业化生产经验。之后改用工业废液废油作为进料，继续运行至今。燃料研究所和黑水泵工厂的技术骨干后来发起成立了科林的前身公司，继续致力于煤气化技术的研发,并把运行中出的问题进行了设计更改和完善，推出了一套完整优化的新气化技术 - CCG。 3. CCG技术介绍 （A）气化工艺 CCG气化工艺过程主要是由给料、气化与激冷系统组成。原料煤被碾磨为100%<200μ，90%<65μ的粒度后, 经过干燥, 通过浓相气流输入系统送至烧嘴，在 反应室内与工业氧气（年老煤种还需添加少量水蒸气）在高温高压的条件下反应，产生以一氧化碳和氢气为主的合成气。
如何保证气化炉长周期运行 气化炉是煤化工装置的核心和龙头，决定了全系统装置能否长周期、满负荷、安全、稳定地运行，也决定了产品的成本效益。 在调查中了解到，目前煤化工装置运行的无论是干煤粉还是水煤浆煤气化炉，单炉最长连续运行时间都达到了200多天,但各个类型炉型之间依旧有差别。同样是水煤浆气化炉（包含备用炉），有连续运行300多天的，也有连续运行550天的。 业内专家指出，影响气化炉长周期运行的是综合因素，考量的是企业的综合实力，企业应当着重在烧嘴精度、喷嘴与气化炉流场结构、排渣系统的优化设计，提高灰水系统运行周期和保持煤质稳定上下功夫。 优选喷嘴材料和处理工艺 喷嘴是气化炉的核心设备，喷嘴使用寿命是决定气化炉生产周期长短的关键因素，60%的气化炉停车都与喷嘴有关。伊泰煤制油公司总经理刘尚利认为，喷嘴寿命周期在100~150天，到时候必须停下来更换，喷嘴损坏会直接造成气化反应氧碳比失调，使气化炉进料紊乱，甚至引发超温、过氧爆炸等严重事故。因此，除了喷嘴加工精度外，使用中的监控和管理也非常重要的。 华东理工大学洁净煤技术研究所周志杰副教授认为，提高喷嘴的寿命需要对其结构设计优化，煤浆中的固体颗粒对喷嘴材料的磨损很大，应尽量降低煤浆流动速度，还要探索采用耐高温、耐磨材料或者堆焊耐磨合金加热处理工艺制造喷头。 陕西鑫立喷嘴研制开发有限公司技术部部长胡战卜则表示，烧嘴的运行与氧煤比、水煤浆流速等因素有关，要提高烧嘴及气化炉稳定运行周期，今后还应探索外氧气流和水煤浆流的最佳角度结构设计，使喷射结构和角度更合理，达到最好的混合、雾化效果，使水煤浆反应充分，有效气含量提高，煤渣含碳量降低。在运行中为保护烧嘴，有煤化工企业通过在烧嘴前端浇注保温材料，使烧嘴盘管及外头端部与炉内火焰有效隔离，炉内火焰不会直接对冷却水盘管和外喷头进行烧蚀，减少烧嘴外头端部因受热冲击产生的龟裂，消除了冷却水盘管和外头角焊缝处受炉内高温气体的影响引起的热应力损坏，延长了烧嘴使用周期，保障了气化装置的长周期稳定运行。 重视挂渣机理基础研究 神华宁煤集团煤化工公司烯烃公司总工程师黄斌介绍说，干煤粉气流床要实现长周期、稳定、高效运行，取决于煤粉输送系统的稳定性、喷嘴与气化炉流场结构的匹配性以及排渣系统的优化设计。多位业内人士证实，由于气化炉流场、排渣系统优化设计问题，目前运行的粉煤气化炉，部分所排细灰、煤渣的含碳量高达到6%。由于水冷壁炉是“以渣抗渣”，必
13种煤气化工艺的优缺点及比较 我国是一个缺油、少气、煤炭资源相对而言比较丰富的国家，如何利用我国煤炭资源相对比较丰富的优势发展煤化工已成为大家关心的问题。近年来，我国掀起了煤制甲醇热、煤制油热、煤制烯烃热、煤制二甲醚热、煤制天然气热。有煤炭资源的地方都在规划以煤炭为原料的建设项目，这些项目都碰到亟待解决原料选择问题和煤气化制合成气工艺技术方案的选择问题。现就适合于大型煤化工的比较成熟的几种煤加压气化技术作评述，供大家参考。 1、常压固定层间歇式无烟煤（或焦炭）气化技术 这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。从发展看，属于将逐步淘汰的工艺。 2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术 这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm 粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。 3、鲁奇固定层煤加压气化技术 主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。 4、灰熔聚流化床粉煤气化技术 中科院山西煤炭化学研究所的技术，2001年单炉配套20kt/a合成氨工业性示范装置成功运行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉，床层温度达1100℃左右，中心局部高温区达到1200-1300℃，煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。床层温度比恩德气化炉高100-200℃，所以可以气化褐煤、低化学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。缺点是气化压力为常
粉煤加压气化技术简介 一、背景 “九五”期间华东理工大学、兖矿鲁南化肥厂（水煤浆气化及煤化工国家工程研究中心）、中国天辰化学工程公司共同承担了国家“十五”科技攻关计划课题“粉煤加压气化制合成气新技术研究与开发”，建设具有自主知识产权的粉煤加压气化中试装置。装置处理能力为15～45吨煤/天，操作压力2.0～2.5Mpa，操作温度1300～1400℃。 该课题于2001年年底启动，2002年10月完成研究开发阶段中期评估，中试装置进入设计施工阶段。2004年7月装置正式投运，首次在国内展示了粉煤加压气化技术的运行结果，填补了国内空白，技术指标达到国际先进水平。中试装置于2004年12月6日至9日顺利通过科技部组织的现场72 小时运行专家考核，2004年12月21日于北京通过科技部主持的课题专家验收。同年，该成果入选2004年度煤炭工业十大科学技术成果。 二、装置流程与技术优势 1、整个工艺流程如图1，具体流程为：原煤除杂后送入磨煤机破碎，同时由经过加热的低压氮气将其干燥，制备出合格煤粉存于料仓中。加热用低压氮气大部分可循环使用。料仓中的煤粉先后在低压氮气和高压氮气的输送下，通过气化喷嘴进入气化炉。气化剂氧气、蒸汽也通过气化喷嘴进入气化炉，并在高温高压下与煤粉进行气化反应。出气化炉的高温合成气经激冷、洗涤后并入造气车间合成气管线。熔融灰渣在气化炉激冷室中被激冷固化，经锁斗收集，定期排放。洗涤塔出来的黑水经过二级闪蒸，水蒸汽及一部分溶解在黑水中的酸性气CO 2、H2S 等被迅速闪蒸出来，闪蒸气经冷凝、分离后与气化分厂生产系统的酸性气一并处理，闪蒸黑水经换热器冷却后排入地沟，送气化分厂生产装置的污水处理系统。
德士古气化炉 TeXaCo(德士古）气化炉 德士古气化炉是一种以水煤气为进料的加压气流床气化工艺。德士古气化炉由美国德士古石油公司所属的德士古开发公司在1946 年研制成功的， 1953年第一台 德士古重油气化工业装置投产。在此基础上， 1956 年开始开发煤的气化。本世纪 70 年代初期发生世界性危机,美国能源部制定了煤液化开发计划，于是，德士古公司据此在加利福尼亚州蒙特贝洛 (Montebello) 研究所建设了日处理 15t 的德士古气化装置，用于烧制煤和煤液化残渣. 目前国内大化肥装置较多采用德士古气化炉，并且世界范围内IGCC电站多采用德士古式气化炉. 典型代表产品我厂制造过的德士古气化炉典型的产品有 : 渭河气化炉、恒升气化炉、神木气化炉、神华气化炉等。 1992 年为渭河研制的德士古气化炉是国际 80 年代的新技术，制造技术为国内先例，该气化炉获1995年度国家级新产品奖。它 的研制成功为化工设备实现国产化，替代进口做出了重要贡献。德士古气化炉是所以第二代气化炉中发展最迅速、开发最成功的一个,并已实现工业化。 一、德士古气化的基本原理 德士古水煤浆加压气化过程属于气化床疏相并流反应，水煤浆通过
喷嘴在高速氧气流的作用下，破碎、雾化喷入气化炉。氧气和雾状水煤浆在炉 内受到耐火砖里的高温辐射作用，迅速经历预热、水分蒸发、煤的干馏、挥发物的 裂解燃烧以及碳的气化等一系列复杂的物理、化学过程，最后生成一氧化碳，氢气 二氧化碳和水蒸气为主要成分的湿煤气，熔渣和未反应的碳,一起同向流下，离开 反应区，进入炉子底部激冷室水浴，熔渣经淬冷、固化后被截流在水中，落入渣 罐，经排渣系统定时排放.煤气和饱和蒸汽进入煤气冷却系统。 水煤浆是一种最现实的煤基流体燃料，燃烧效率达96～99%或更高，锅炉效率在 90％左右,达到燃油等同水平。也是一种制备相对简单,便于输送储存,安全可靠，低 污染的新型清洁燃料［1］.具有较好的发展与应用前景。水煤浆的气化是将一定粒 度的煤颗粒及少量的添加剂在磨机中磨成可以泵送的非牛顿型流体 ，与氧气在加压 及高温条件下不完全燃烧，制得高温合成气的技术,以其合成气质量好、碳转化率 高、单炉产气能力大、三废排放少的优点一直受到国际社会的关注 ，我国也将水煤 浆气化技术列为“六五"、“七五”、“八五"、“九五”的科技攻关项目。 本 文基于目前我国水煤浆气化技术的现状,以TeXaCo 气化炉为研究对象,根据对气化 炉内流动、燃烧和气化反应的特性分析,将TeXaCO 气化炉膛分成三个模拟区域，即 燃烧区、回流区和管流区,分别对各区运用质量守恒和能量守恒方程,建立了过程仿 真模型.该模型 德 士 古气 化 炉
614操作规程 一、岗位任务： 本岗位对气化炉排出的黑水进行闪蒸，回收灰水和热量。 二、管辖范围： 工段的管辖范围是，V1401—V1408、E1401—E1404、P1411E、P1401、P1402、P1406、P1411、P1412、Q1401、渣池及上述设备相关的管道、阀门、调节阀仪表、电动机和其它各种设备所属附件。 三、开车： 大检修后开车： 系统机电仪安装检修完毕，吹扫或清洗干净，气密实验、单体试车及全部仪表调试合格后准备开车。 1．启动真空闪蒸系统： 在气化炉投料前，启动真空闪蒸系统： a．向E1402、E1403、E1404和P1411E供CW；打开换热器CW进出口阀、排气后关闭排气阀； b．打开DW到V1406的截止阀，向V1406供脱盐水； c．当V 1406液位达到50%时，按泵运行规程启动P1412，LICA1408稳定后投自动； d．打开P1411密封水阀、FI14102前阀、打开LV1409前后截止阀，LICA1409投自动，当液位稳定后，停DW； e．由P1401-3/4向V1404送水；打开P1401出口到V1404截止阀，关闭到S1401的截止阀，建立V1404的上塔液位； f．打开LV1404，当上塔液位达到50%时，打开LV1406； g．V1404下塔液位达到50%时，按运行规程启动P1402，打开LV1407前后阀，关闭导淋阀，打开P1402到S1401的截止阀，手动打开LV1407； f．当V1404上塔液位达到50%且上、下塔液位均稳定后，LICA1406、LICA1407投自动； h．按运行规程启动P1411； i．投用PIC1404/PIC1406，打开PV1404前后截止阀，关闭旁路阀，打开PV1406截止阀，逐渐降PICA1406、PICA1404的设定值，直到 PICA1404 -64，24KPa PICA1406 -91，50KPa 如果PICA1404压力不正常，通过N3管线上的放空阀吸入空气；或检查LV1405阀位。V1405液位达到50%时，打开LV1411前后截止阀，LI1411投自动； 当V1404上塔压力稳定后，停止吸入空气，关闭第二道给气阀后，关闭排气阀； 打开LV1408前后截止阀，关闭旁路阀，LICA1408投自动设定50%； j．确认P1402泵送水S1401后，启动P1409加絮凝剂（开车前溶好物料）； k．确认P1406向气化炉供水后，启动P1410给P1406入口管线加分散剂； l．打开P1502给V1408供水截止阀（两道阀，第一道位于P1502出口，第二道位于614框架E1401东北侧）； 2．接通黑回管线
各种煤气化工艺的优缺点 1、常压固定层间歇式无烟煤（或焦炭）气化技术 这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。从发展看，属于将逐步淘汰的工艺。 2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术 这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。 3、鲁奇固定层煤加压气化技术 主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。 4、灰熔聚流化床粉煤气化技术 中科院山西煤炭化学研究所的技术，2001 年单炉配套20kt/a 合成氨工业性示范装置成功运 行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉， 床层温度达1100C左右，中心局部高温区达到1200-1300C,煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。床层温度比恩德气化炉高100-200C，所以可以气化褐煤、低化 学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。缺点是气化压力为常压，单炉气化能力较低，产品中CH4含量较高（1%-2%，环境污染及飞灰综合利用问题有待进 一步解决。此技术适用于中小氮肥厂利用就地或就近的煤炭资源改变原料路线。 5、恩德粉煤气化技术 恩德炉实际上属于改进后的温克勒沸腾层煤气化炉，适用于气化褐煤和长焰煤，要求
北 京 航 天 动 力 研 究 所 北京航天石化技术装备工程公司
HT–L煤气化工艺介绍
中国航天科技集团公司
HT–L煤气化工艺系统介绍
1、主要技术路线：干煤粉作原料 采用激冷流程 ? ? ? ? ? ? 主要特点： 技术先进，具有的热效率(可达95%) ，碳转化率高(可达99%)； 气化炉为水冷壁结构结构，气化温度能到1500至1700度； 对煤种要求低，可实现原料本地化； 具有自主知识产权，专利费用低； 关键设备全部国产化，投资少。
气化炉专利号： 发明申请号：200510053511.0 实用新型申请号：200520005280.1 烧嘴专利： 发明申请号：200510079701.X 实用新型申请号：200520110717.8 破渣机专利： 发明申请号：03141353.6 实用新型申请号：03272196.X
已申请专利
2006-7-26
HT–L煤气化工艺系统介绍
2、工艺流程：
备煤系统
原料煤 S-1103 粉煤过滤器 V-1302 中压汽包 P-1301A/B 汽包循环泵 V-1201 粉煤贮仓 E-1309 氧气加热器 V-1309 氧气缓冲罐 中压蒸汽
气化及合成气洗涤系统
锅炉给水 中压过热蒸汽 氧气 粗合成气去火炬 粗合成气 脱盐水 闪蒸气去火炬
V-1101 原料煤贮仓 X-1101 称重给煤机
C-1301 洗涤塔 V-1204 粉煤锁斗 F-1301 气化炉
渣及灰水处理系统
高压氮气
A-1101 磨煤机 F-1101 惰性气体发生器 空气 燃料气 渣 V-1303 渣锁斗
冷凝液来自变换 V-1401 高压闪蒸罐 V-1404 真空闪蒸罐 V-1408 除氧器 低压饱和蒸汽 S-1402 过滤机 滤饼
V-1205 粉煤给料罐
三条相同 的进煤管 线
Q-1401/V-1411 捞渣机
T-1401 灰水罐
S-1401 沉降槽
污水
2006-7-26

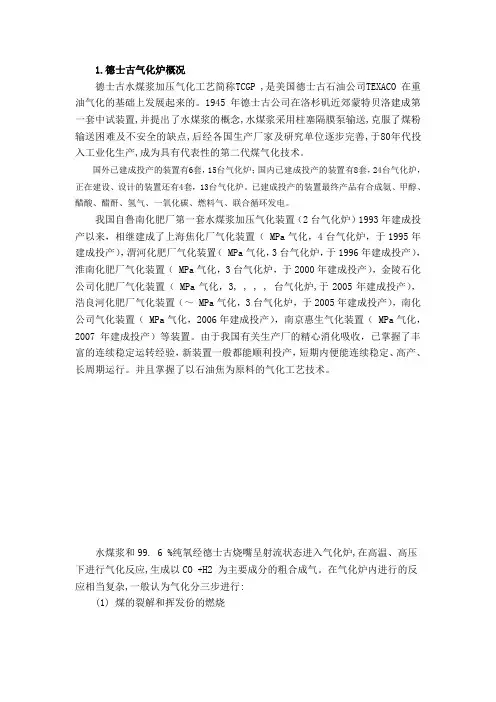

德士古气化炉 1.德士古气化炉概况 德士古水煤浆加压气化工艺简称TCGP ,是美国德士古石油公司TEXACO 在重油气化的基础上发展起来的。1945 年德士古公司在洛杉矶近郊蒙特贝洛建成第一套中试装置,并提出了水煤浆的概念,水煤浆采用柱塞隔膜泵输送,克服了煤粉输送困难及不安全的缺点,后经各国生产厂家及研究单位逐步完善,于80年代投入工业化生产,成为具有代表性的第二代煤气化技术。 国外已建成投产的装置有6套，15台气化炉；国内已建成投产的装置有8套，24台气化炉，正在建设、设计的装置还有4套，13台气化炉。已建成投产的装置最终产品有合成氨、甲醇、醋酸、醋酐、氢气、一氧化碳、燃料气、联合循环发电。 我国自鲁南化肥厂第一套水煤浆加压气化装置（2台气化炉）1993年建成投产以来，相继建成了上海焦化厂气化装置（4.0 MPa气化，4台气化炉，于1995年建成投产），渭河化肥厂气化装置（6.5 MPa气化，3台气化炉，于1996年建成投产），淮南化肥厂气化装置（4.0 MPa气化，3台气化炉，于2000年建成投产），金陵石化公司化肥厂气化装置（4.0 MPa气化，3, , , , 台气化炉,于2005年建成投产），浩良河化肥厂气化装置（3.0～4.0 MPa气化，3台气化炉，于2005年建成投产），南化公司气化装置（8.5 MPa气化，2006年建成投产），南京惠生气化装置（6.5 MPa气化，2007年建成投产）等装置。由于我国有关生产厂的精心消化吸收，已掌握了丰富的连续稳定运转经验，新装置一般都能顺利投产，短期内便能连续稳定、高产、长周期运行。并且掌握了以石油焦为原料的气化工艺技术。

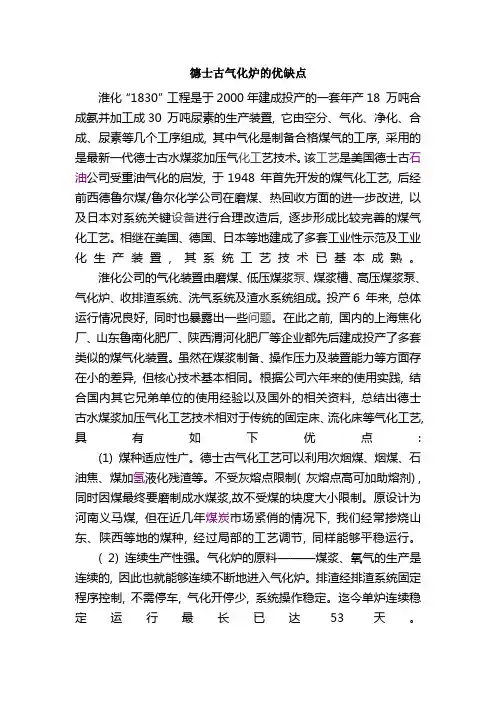

德士古气化炉的优缺点 淮化“”工程是于年建成投产的一套年产万吨合成氨并加工成万吨尿素的生产装置, 它由空分、气化、净化、合成、尿素等几个工序组成, 其中气化是制备合格煤气的工序, 采用的是最新一代德士古水煤浆加压气艺技术。该是美国德士古石油公司受重油气化的启发, 于年首先开发的煤气化工艺, 后经前西德鲁尔煤鲁尔化学公司在磨煤、热回收方面的进一步改进, 以及日本对系统关键进行合理改造后, 逐步形成比较完善的煤气化工艺。相继在美国、德国、日本等地建成了多套工业性示范及工业化生产装置, 其系统工艺技术已基本成熟。淮化公司的气化装置由磨煤、低压煤浆、煤浆槽、高压煤浆泵、气化炉、收排渣系统、洗气系统及渣水系统组成。投产年来, 总体运行情况良好, 同时也暴露出一些。在此之前, 国内的上海焦化厂、山东鲁南化肥厂、陕西渭河化肥厂等企业都先后建成投产了多套类似的煤气化装置。虽然在煤浆制备、操作压力及装置能力等方面存在小的差异, 但核心技术基本相同。根据公司六年来的使用实践, 结合国内其它兄弟单位的使用经验以及国外的相关资料, 总结出德士古水煤浆加压气化工艺技术相对于传统的固定床、流化床等气化工艺, 具有如下优点: ( ) 煤种适应性广。德士古气化工艺可以利用次烟煤、烟煤、石油焦、煤加氢液化残渣等。不受灰熔点限制( 灰熔点高可加助熔剂) , 同时因煤最终要磨制成水煤浆,故不受煤的块度大小限制。原设计为河南义马煤, 但在近几年煤炭市场紧俏的情况下, 我们经常掺烧山东、陕西等地的煤种, 经过局部的工艺调节, 同样能够平稳运行。 ( ) 连续生产性强。气化炉的原料———煤浆、氧气的生产是连续的, 因此也就能够连续不断地进入气化炉。排渣经排渣系统固定程序控制, 不需停车, 气化开停少, 系统操作稳定。迄今单炉连续稳定运行最长已达天。 ( ) 气化压力高。气化炉内的高压, 首先是相同质量的产品气大幅度
