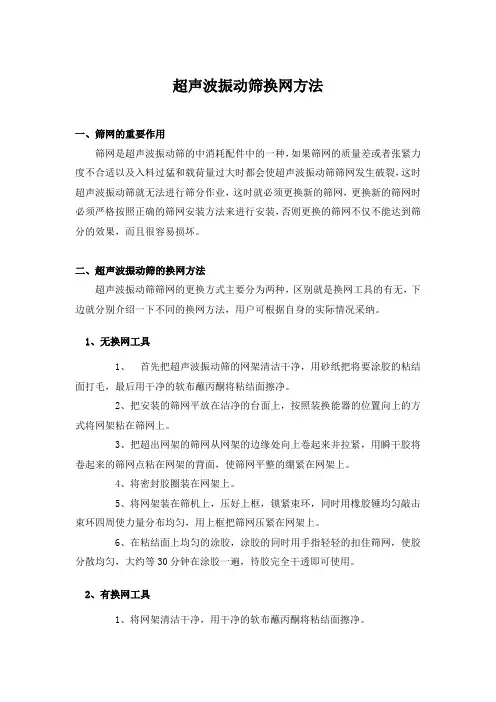

振动筛筛板更换流程
目录 1、编制说明 2、编制依据 3、工程概况 4、主要施工方法和措施 5、机具、材料使用计划 6、安全技术措施 7、现场组织机构
1、编制说明 本施工方案是为石钢高炉区节能环保综合治理改造建筑安装工程一标 段筛分室四台振动筛安装而编制的施工方案，根据设计图纸、设备说明书 及国家现行的规范及验评标准并结合工程的实际情况编制。 2、编制依据： 2.1 冶金机械设备安装工程施工及验收规范（焦化设备）YBJ214-88 2.2 现场设备、工业管道焊接工程施工验收规范 GB50236-97 2.3 机械设备安装工程施工及验收通用规范 GB50231-98 2.4 施工图纸 2.5 设备说明书 2.6设备起重吊装工程手册 3、工程概况 筛分室共有四台振动筛，其中矿石振动筛两台、焦炭振动筛两台。位 于+9.800m标高平面。矿石振动筛型号为：2BTS1842，为双层筛面，单重 为14.5吨，焦炭振动筛型号：BTS1842，为单层筛面，单重为12吨。 4、主要施工方法和措施 4.1设备安装工艺流程 设备开箱检查设备运输 设备吊装运输 基础复验、放线 设备组装设备吊装就位设备找平找正试运转 联动试运转交工验收 4.2设备的开箱及资料审查 设备的开箱是设备安装的重要环节，它不单是指有形箱的拆除、清点， 还有非标准设备到货后质量检查、资料合格证的检查验收等。设备开箱有 建设单位人员在场，所有的设备的图纸、说明书、合格证等资料妥善保管、 归纳存档、技术人员会同甲方技术人员对设备的数量、质量进行检查，如 有缺损、缺件及时向厂家反馈信息，开箱后填写开箱记录。
4.3设备基础验收 设备安装前必须对基础进行验收，土建专业应出具技术资料，着重检查基础的外形尺寸、标高，基准线中心线位置、预留孔的位置、填写基础验收记录。运转设备垫铁位置要比静止设备要求高，表面需用刨锤凿平。 4.4振动筛安装 振动筛主要用于焦碳和矿石的筛选，分别平行放置两台（其中1台生产，1台备用）。由受卸槽经皮带输送机运来的焦碳和矿石，经振动筛一次筛分后，大块焦炭（＞10mm）和矿石（＞5mm）经带式输送机送到矿焦槽，碎焦（≤10mm）、碎矿（≤5mm）经返焦、返矿皮带机又回到受料槽。振动筛的安装主要包括轨道安装和振动筛本体安装，振动筛本体安装采用地面组装完毕之后，整体吊装的方案进行安装。 4.4.1轨道安装 振动筛轨道采用22kg/m的轻轨，轻轨下面通过垫铁找平后，然后把轻轨、垫铁和预埋垫板焊接牢固。垫铁的尺寸大小为150mm*200mm，厚度为δ=2、4、6、10、20，每组垫铁的间距不超过500mm。首先按图纸认真复测基础的表面质量、标高、轨道中心线，确保各项允差在范围之内。基础符合要求后进行轨道安装，轨道安装偏差要求为：轨道中心线位置偏差≦5mm，轨道顶面标高差≦5mm。为便于设备吊装就位，轨道的长度应探出外墙框架1m左右，待吊装完毕后，再割除图纸多于长度部分。 4.4.2振动筛安装 4.4.2.1设备运输 设备到货后，按要求运输到现场，由施工单位、监理公司、业主（或设备厂家）共同参加，进行设备开箱检查，打开包装箱后，依照装箱单逐项检查，看各零部件名称、规格、数量是否齐全，有无损坏，重要几何参数是否与设计相符，并填写开箱检查记录，由各参加单位代表签字。 4.4.2.2设备组装 1）机器在组装前，首先参照装箱单检查零件是否齐全和损坏，其中振动器自出厂之日起，若超过六个月时，安装前将振动器拆下清洗，注入新润滑脂（3号复合锂基润滑脂）。振动器重新安装后，用于转动偏心块，不得有阻力过大和卡死现象，否则应及时查清原因加以调整。2）首先把筛架垂直吊起，安装下面的四个轨道轮，安装完毕后，下面用道木垫平后落下，参照安装图进行组装。把弹簧置于支承座上，使支承座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使弹簧的内孔上下均与支承板的凸台对中，将筛箱垂直下落，置于弹簧上，利用在
本说明书旨在帮助用户及操作者正确地使用南昌矿山机械有限公司振动筛设备。 它涉及与安全、设备的正确操作等有关的重要参考说明。严格遵照本说明书的说明有助于避免可能发生的危险，降低修复费用，缩短停车时间，并可提高设备的可靠性，延长使用寿命。 从事与本设备相关工作的每个人员都必须阅读并遵守本说明书，尤其是下列人员：--各项操作人员，包括安装、开车、操作、应用工程、物料装卸、现场劳力、环保工程和安全部门等人员； --维护保养，包括检查及修理人员； --运输、材料装卸和扣索人员。 --各项操作人员应有相应资质，否则不得进行与设备有关的操作； 在设备安装处必须妥善保存一本说明书，以便操作人员在需要时随手查阅。 特别提示： 1、本公司振动筛总图（含地基）均为左装型式，用户设备为右装时只须将左装地 基对称制作即可； 2、本公司振动筛总图中所标重量为参考重量，实际重量因筛网材质、结构不同而 有所差异； 3、本公司振动筛总图中所标处理量上限按理想工况计算所得，用户在实际选用中 应结合具体工况加以调整； 4、为使用户及时获得最新版本的技术资料，用户选型后应立即向本公司技术部门 索取相关资料。
本说明书适用于我公司生产的YKR（圆振动筛）、YDR（大型圆振动筛）、ZKR（直线振动筛）、ZDR（直线等厚筛）、GPS（高频筛）各系列振动筛。其核心技术是根据我国生产需要，在消化、吸收从德国公司引进的振动筛基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，可替代USK、USL型振动筛和其它系列振动筛机。 经过长期以来的生产实践，证明我公司生产的振动筛具有处理量大、技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠，噪音小，维护检修方便等一系列优点。随着使用领域的日趋扩展，加工工艺和制造装备的进一步完善，筛机结构更加合理，质量显著提高，深得用户好评。 型号意义说明： (dm) (dm) (dm) (dm) (dm) (dm)
文件编号：GD/FS-6301 （解决方案范本系列） 振动筛安装安全技术措施 详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________
振动筛安装安全技术措施详细版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 由于我矿原有振动筛机械性能严重下降不能满足生产需要，新安装xxx设备有限公司生产的 2YK2460型圆振筛。最大拆解件小于3吨，尺寸：2100×6500 mm。 本振动筛为厂家订制产品，符合现有振动筛安装基础。安装过程由厂家提供技术指导，我矿组织人员全力配合施工。为确保工程安全施工制订本措施。 二、准备工作 1. 因吊装高度在18m以上，需要用到50T汽车吊进行作业，应清理好设备运输至吊装窗口场地路线的杂物，填平硬化好路面为设备运输做好准备。 2.检修振动筛安装车间的5T电动葫芦，保持良
好运行状态。 3.制做起吊索具，以承重三吨，安全系数以6倍计算。 F = 3000kg*9.8N/kg = 29400N K 取6.0 则Qp = 29.4kN ×6.0 = 176.4 kN 我矿现有的NAT20 6×19 1570 型钢丝绳破断拉力207 kN，能满足安装要求。或采用双股 NAT14 6×19 1570,以上钢丝绳。 4.准备好5T倒链、氧气、乙炔、板手、灭火器等工具。 三、施工方法 施工准备（工具、现场地）->现有振动筛拆除 ->设备到货开箱验收->设备拆解按顺序运输至吊装点 ->吊装至安装车间->安装->检查设备安装情况
一、特性概述 1、用途、应用范围和性能特点 本机适用于粮库、种子公司原粮的初清、制粉、碾米、饲料、化工、食品加工等行业的原料的初清和清理。通过更换不同规格的筛板，可清理小麦、玉米、水稻、油料等诸多品种的物料。 在使用本机时，还可配置垂直吸风分离器，可对物料进行吸风分离，使得轻杂、灰尘得以进一步的清理，且可根据物料中的含杂情况调节，使风选效果达到理想状态。 本机结构简单，运行平稳，清理效果好，产量大，体积小，且能耗低，噪声小，操作使用及维修方便，是理想的清理设备。 2、主要规格和技术参数（见表1） 二、结构及工作过程原理 1、结构（见图1） A、带有两层筛面的筛体 B、进料机构C出料机构 D、机架E振动电机F、垂直吸风道 具体结构性能分述如下： A、筛体 筛体是由普通钢板焊接及用螺栓联接而成。振动电机驱动装置位于
机器中心，抛掷角可在0-45°的范围内调节。筛格由简单的夹紧装置（3）（见图4）固定，筛体由空心的橡胶弹簧支承。 B、进料机构 进料机构以钢板为材料焊接和螺纹联接而成。进料机构在筛格装拆时，必须能向下翻转。 C、出料装置 钢板结构，通过螺栓与筛体联接。 D、机架 带有横梁的钢结构架，横梁能在各种高度安装，以便能在0-12°范围内调节筛面倾角。 E、振动电机 振动电机是筛体作直线振动的动力，是当今常用的结构，结构简单，对振幅、抛掷角的调节提供了方便。 F、垂直吸风道 用户可根据需要选配，垂直吸风道的风门可通过旋转外置手柄至任意角度来满足其实际风道口大小的调节。其轻杂的分离效果可通过风道后板所装的有机玻璃窗口观察到。 2、工作过程原理（见图2） 物料通过进料管（5）进入带有偏心锥形漏斗（6）的进料口，通过布筒（4）进入喂料箱（8）的散料板（9）上，锥形漏斗（6）可以旋转使得物料正确地落在散料板（9）中间，进料箱随着筛体的振动，物料均匀的撒在进料箱底板（11）上，并沿底板流到筛面的整个宽度，若进料在整个进料箱底板上不均匀，调节分料板（7）使喂料达到理想状态。
目录 SCHENCK振动筛说明书 (1) 第1章振动筛的安装和试运行 (2) 1.1 振动筛的接收，存放和转运…………………………………………………. 1.2 激振器的存放和转运……………………………………………………….… 1.3 支承结构………………………………………………………………….…… 1.4 设备配置和功能……………………………………….………………….…... 1.5 振动筛的组装和安装…………………………………………………………. 1.6 安装激振器……………………………………………… …….… ………….. 1.7 安装插塞重物………………………………………………….…………….. 1.8 取出插塞重物………………………………………………….…………….. 1.9 激振器的润滑……………………………………………………….……….. 1.10 电动机说明…………………………………………………………………1.11 安装中间轴…………………………………………………………………. 1.12 安装驱动轴…………………………………………………………………. 1.13 安装皮带驱动装置…………………………………………………………. 1.14 螺栓旋紧扭矩………………………………………………………………. 1.15 安装筛板(USF PIPO Ⅱ型)…………………………...……………………. 1.16 卸下筛板(USF PIPO Ⅱ型)…………………………...……………………. 1.17 振动筛的试运行……………………………………………………………. 1.18 测量筛机振动………………………………………………………………. 1.19 开始安装及起动检查表............................................................. 第2章振动筛的操作.. (42) 2.1 振动筛的操作………………………………………………….……….……2.2 计算材料输送率…………………………………..……………………….… 第3章振动筛的维护图 (46) 3.1 振动筛的维护……………………………………………….…………….….. 3.2 激振器的润滑…………………………………………….……………………. 3.3 200小时检查……………………………………………………………………. 3.4 1000小时检查………………………………………………………………….. 3.5 润滑计划表…………………………………………………….………………. 3.6 推荐的备件................................................................................ 第4章图纸清单和附图.. (57) 4.1 图纸清单和附图……………………………………………….………………..
振动筛筛板的作用和震动筛的工作原理 首先我们来了解一下震动筛的工作原理。下文就请振动筛专业生产厂家人从众给我们讲解一下： 震动筛的工作原理： 基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。 振动筛筛板的作用： 物料的各种特性，筛板的不同结构，材质及筛机的各种参数都对振动筛的筛分能力、效率、跑粗率及寿命产生一定影响，不同的物料，不同的场所应选用不同的筛板，以达到筛分的最佳效果。 筛板应有足够的强度、较高的开孔率和不易堵孔等性能。振动筛振动时，筛板通过不同形状和大小的物料，物料大小，在振动力的作用下，将不同粒度的物料进行分离，达到分级目的。 振动筛筛板的分类： 1、大梳齿筛板：该筛板适用于焦炭、矿石的筛分，其优点是不堵料，共振系数大，筛分效率高。该筛板根据筛分不同的物料，使用寿命长短，选用不同材质盖板（材质有：耐磨、高耐磨、耐磨合金、喷涂、堆焊等）供用户选用。物料的分级粒度：25-80mm 2、梳齿筛板:梳齿筛板具有不堵塞、筛分效率高的显着特点，适用于煤炭、冶金、化工行业的烧结、熟料、焦炭以及各种生块矿石等硬度较高、重量较大的干物料，该筛板根据选用材质不同，可以达到不同的使用寿命。根据材质不同可分为：新型耐磨合金筛板、高耐磨合金筛板、不锈钢铸造筛板、喷涂筛板、堆焊筛板、耐磨铸钢筛板、普通筛板。 3、焊接条缝筛板焊接条缝筛板是由筛条和框架焊接而成的。筛条主要用不锈钢制造，用得最多的为1Cr18NiqTi和1Cr18Niq。有某些情况下，也可采用价格较低的1Cr17、1Cr13和普通的45#钢。筛体角度为：20°-30°适中，物料的分级粒度为：6-80mm.另外还有铸造条逢筛板，其材质有不锈钢，普通铸钢等。 https://www.doczj.com/doc/bc9497348.html,/news.php https://www.doczj.com/doc/bc9497348.html,/news.php https://www.doczj.com/doc/bc9497348.html,/articles.html
产品中心：煤炭行业→ WZDS系列双轴自同步等厚振动筛（法兰式） WZDS系列双轴自同步等厚振动筛工作原理: 两台电动机通过传动轴拖动激振器上的偏心块作反向旋转。两轴上的偏心质量合成的直线或椭圆运动带动筛箱在筛座上经过隔振系统作直线或椭圆运动，物料进入振动着的筛箱在连续不断的抛起前进中以通过筛板达到按颗粒外形大小而分级。 由于双轴自同步椭圆（直线）振动筛没有任何强制同步装置而实现自同步，省去了复杂的同步装置，结构非常简单，操作非常简便。零部件少，故障点少，维修量少，使用成本低。传动路径短，传动部件少，耗能少，节约能源，噪声低。 由于等厚筛分，使物料筛分充分，兼顾筛分效率和处理量。所以筛分效率高，处理量大。 WZDS系列双轴自同步等厚振动筛型号说明: W ZDS □ □ ┬ ┬ ┬ ┬ │ │ │ │ │ │ │ └────────- 筛子长度 │ │ │ │ │ └──────────筛子宽度 │ │ │ └───────────- 等厚振动筛代号 │ └─────────────威猛代号 WZDS系列双轴自同步等厚振动筛安装: 安装前，要检查零部件是否完好、齐全，并对筛机安装基础进行全面清理检查。 安装基础上的预埋钢板和地脚螺栓由用户自备。四个弹簧支承座下的预埋钢板须在同一水平面内。 传动平台的基础应在电动机的高度调整好后，再进行二次浇灌。待隔振架就位，隔振弹簧调整到与
上下支承面均成垂直状态后方可把弹簧座与下部预埋钢板焊牢。焊接时，只许焊弹簧的两侧，不许焊弹簧座的两端。 隔振弹簧在安装前，应对外形尺寸及钢度值进行检查，以保证各组弹簧的刚度和高度保持一致，弹簧安装好后，要求所有的弹簧与上下支撑面保持垂直。 激振器与筛箱在出厂时已装好，并一起发运，安装现场须对原装配情况进行检查，并重新紧固连接件，若安装时已超过设备出厂时间六个月，应将激振器拆开，将各零件清洗后重新安装，在轴承内注入适量的二硫化钼3号锂基脂，一个月加注一次润滑油。重新安装激振器时，要保证同轴各组偏心块的对称中心线在同一平面内。振动器装配完毕后，用转动偏心块，如阻力大或卡死现象。必须找出原因加以调整。 筛机运转时两台电机转向相反。 WZDS系列双轴自同步等厚振动筛使用与维护: 筛机应避免带料起动，起动和运行平稳后再行给料，停车前应先停止给料，待筛面上的物料全部走过后，才能停筛。 工作过程中应经常检查筛机运行是否平稳，若发现运行不正常或有撞击声应立即停车检查。如遇突然事故停机应设法将筛面上的物料排除，以免下次开机时带料起动，影响使用寿命。经常检查筛板与衬板的磨损情况，若发现磨损严重或关键部分出现裂缝，应及时更换或修补。 WZDS系列双轴自同步等厚振动筛技术参数表: WZDS系列双轴自同步等厚振动筛外型尺寸图表:
HZS型直线振动筛检修规程 1 总则 1.1 简介 本规程规定了HZS型直线振动筛(以下简称设备)的检修周期和内容、检修与质量标准、试车与验收。 1.2 适用范围 本规程适用于熔铸车间烟气脱硫项目振动筛的维护与检修。 1.2 编写依据 设备随机操作使用说明书及其它技术资料。 2 检修周期和内容 2.1 检修周期(见表1) 表1 月 注：如果监测手段齐全，对于振动筛大修周期可根据设备运转情况适当延长。 2.2 检修内容
2.2.1 小修 a．清理振动筛堵、挂、堆积的物料； b．镑查、紧固各部位连接螺栓； c．检查或更换进出口挠性软连接件； d．检查、修理或更换筛网； e．检查、调整或更换震打器； f．添加润滑剂； g．检查、调整振幅值。 2.2.2 中修 a．包括小修内容； b．拆卸并全面清理筛网与进出口料斗； c．检查各部位弹簧，有明显变形者应预更换并调整弹簧的弹力适中； d．检查振动部位与固定部位是否有碰撞，若发现有碰撞现象预以消除； 2.2.3 大修 a．包括中修内容；
b．更换各种密封件、减振垫； c．检查、修理或更换边板，机架、筋板、平衡装置等部件； d．检查或修理激振器； e．检查或更换滚动轴承； f．检查三角皮带轮是否磨损，严重磨损者予以修理或更换，检查皮带轮与传动轴的配合情况，必要时予以处理； g．检查、修理或更换主传动轴、弹性连杆； h．检查基础，地脚螺栓有无松动，必要时予以处理。 3 检修与质量标准 3.1 拆卸前的准备工作 a．根据设备运行状况和监测记录，分析故障原因和部位，制定详尽的检修技术方案： b．熟悉设计图样和技术资料； c．检修所需工、量、卡具备齐； d．检修所需的更换件应符合设计要求； e．按规定进行断电、工艺处理完毕、具备检修条件，办理安全检修证后，方可施工；
振动筛材质分析 常见的振动筛筛面的材质和分类： 振动筛筛面是整个设备的重要部分,一般对筛面的基本要求是：有足够的机械强度、最大的开孔率、筛孔不易堵塞。所谓开孔率，是指筛孔总面积与整个筛面面积之比。常见的筛面有筛蓖、筛板、筛网、筛片和筛布等几种。按材质可分为金属和非金属两种。金属筛面多采用低碳钢、高碳钢、锰钢、弹簧钢、不锈钢等材质制成，而非金属筛面多采用橡胶、尼龙、聚氨酯等材质制成。 棒条筛面 棒条筛面是由平行排列的具有一定断面形状的一组蓖条直接固定在筛框横梁上而构成的筛面，因此又称为蓖条筛面或棒条筛面。棒条筛面的棒条较粗、强度及刚度均较大，故各棒条间不设置横向构件，因此，工作面平滑。对筛上物料的移动阻力很小，块料不容易卜塞。棒条筛面的开孔率一般为50％-60% ，主要用于固定筛和重型振动筛，对来自矿山的大块物料作大于50mm(个别情况下可小至25 mm)的粗筛分。棒条筛面在多数情况下是与筛框的各横梁固接，但有时只在一端与筛框固接，另一端呈悬臂状。当物料给到筛面上时．由于物料的冲力及棒条的弹性，使各棒条产生不同的上下颤动，从而使物料松散并有助于排出筛上物，避免物料卡塞在筛缝中。这种情况仅限于作固定筛使用。 冲孔筛板 冲孔筛板是用钢板经钻孔或冲孔等加工方法制作的一种筛面。筛板的厚度一般是5-12mm,筛孔尺寸越大,板厚也应相应增大,以保证其足够的强度。但筛板太厚会增加重量，还会增加细粒物料透筛的阻力，通常按公式h=0.625D确定。常用的孔形是圆形，个别情况下也采用方形。为了使筛板有足够的强度而且开孔率尽可能大，圆形筛孔几乎总是作菱形排列。 筛片 筛片是用圆形金属丝冷压成梯形、三角形或其他上宽下窄断面的筛条后，再经焊接或螺栓联接而成的筛面。 编织筛面 编织筛面是由钢丝作经线和纬线编织而成，筛孔形状为方形或长方形。为保证筛孔大小分布均匀、避免网丝错动，在网丝交叉处交替地设有凹槽。编织筛网的有效面积大（可达75%以上），质量轻，便于制造，但使用寿命较短。目前，使用不锈钢或弹簧钢作网丝，可延长使用寿命，但价格高。编织筛面通常适用于对中细粒级物料的筛分。
振动筛技术配置规范 一、设计原则 1、振动筛采用椭圆或直线运动轨迹。处理量≥60 L/s，满足正常使用200目以上筛布。 2、振动筛电机为短杆或长杆防爆激振电机。同一系列的振动筛应采用同一电机厂家、同一规格型号的激振电机，并通用互换，宜采用激振力可调激振电机。 3. 使用时间：振动筛不低于8 年。 4、焊接件焊接及检验标准执行国内 JB/T 5943-1991《工程机械焊接件通用技术条件》的相关规定。两联和三联振动筛,应将振动筛与振动筛缓冲罐制造为一整体，以便安装与运输；振动筛缓冲罐宽度一般为400mm，高度一般为1500mm。 两联振动筛底座尺寸一般为L≤3000mm（振动筛长度方向）、W≤4000mm（振动筛宽度方向）；三联振动筛底座尺寸一般为L≤3000mm、W≤6000mm。满足现场使用要求和探井安放录井工具的要求。 5、筛分系统宜选用通用型快装板框筛网，要求筛网自身强度高，互换性强、安装拆卸方便,筛网规格为 1165mm×585mm×40 mm，出厂一般配备80目以上筛网（或按需配置）。也可采用勾边筛网，筛网规格：1130×780 mm。 6、筛网与筛床必须使用扣压式安装的全密封结构，密封胶条耐温≥120℃，耐油基泥浆，耐腐蚀性，同时保证密封良好；橡胶件采用耐油橡胶件（丁晴橡胶）并提供第三方证书。 7、不锈钢防飞溅系统，在不影响设备维护的基础上很好的解决钻井液的飞溅问题，保证设备运行现场的清洁舒适。 8、振动筛倾角调节装置采用机械或液压调节装置，实现无级调节，可根据需要动态调节筛箱倾角，以适应不同钻井工况的需要。 9、筛网张紧方式，优先采用楔块快速压紧，可采用螺旋快速张紧装置，筛网更换不超过2分钟/张，宜直接在筛箱外侧拆卸。 10、电机及控制电路符合防爆要求。所有电器设备电源为：380V、50Hz，接线采用三相四线制，TN-S接地型式。防爆级别：Exd II BT4；防护等级：IP55；绝缘等级：155级；电机接线盒的出线口、控制箱进出线口均自带隔爆格兰（黄铜镀镍材料）；电机厂家提供合格证、防爆证和IEC证。电路系统使用旋钮控制，
脱水振动筛的安装及操作和维护保养全解析 脱水筛简介：脱水筛是煤泥脱水作业的专用设备，广泛适用于煤泥回收，压滤隔粗、过滤隔粗，其他极细物料的脱水、回收等工艺条件。脱水筛除了具有普通脱水筛的各种优良性能及作用外.. 脱水筛简介： 脱水筛是煤泥脱水作业的专用设备，广泛适用于煤泥回收，压滤隔粗、过滤隔粗，其他极细物料的脱水、回收等工艺条件。脱水筛除了具有普通脱水筛的各种优良性能及作用外，脱水筛多配合浓密机进行尾矿干排，是当下最好的脱水筛及尾矿干排设备。 脱水筛采用了双电极自同步技术，通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动。
一：脱水筛（脱水振动筛）安装: 1、脱水筛（脱水振动筛）安装前应检查： （1）包装是否完整无损，有无受潮现象； （2）电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动脱落； （3）电机铭牌数据是否符合要求； （4）用500V兆欧表检查定子绕组对地绝缘电阻不得少于20兆欧，否则对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。 2、脱水筛（脱水振动筛）安装 （1）吊运前检查吊环是否拧紧到位； （2）振动机械与电机底脚接触面的粗糙度不低于6.3； （3）底脚螺栓应采用8.8级强度，并且用止逆螺母或弹簧垫圈锁紧以防松动。 二：脱水筛（脱水振动筛）操作与使用 1、振动电机应可靠、牢固地安装在振动设备上； 2、电机安装就位后，电缆线不得与振动体相碰或磨擦，应呈自然悬吊状态，同时要有一个大于电缆外径5～6倍的弯曲半径，再将电缆固定到静止不动的机器或框架上，其距离大约为500～1000mm，在固定电缆的卡子处应垫有柔软绝缘材料。 3、按下列要求调整好激振力 （1）卸下两端防护罩，旋松两端可调偏心块压紧螺栓。 （2）两侧偏心块同向转动，使所需激振力刻度线对准轴端的基准线； （3）旋紧偏心块压紧螺栓，然后安装防护罩。 4、振动电机接上电源即可运转，观察转向是否符合要求，否则通过更换电源相序改变转向； 5、振动电机如在运行中出现不正常现象，如异常响声、转速上不去，异常发热等，应立即停车检
振动筛筛板的种类 一、振动筛的工作原理： 振动筛的工作原理是采用直立振动电机为激振源，在振动电机上下两端的偏心重锤的作用下电机的运动形式变为了水平、垂直、倾斜的三次元运动，这个运动传递到振动筛筛板，物料就可以通过筛板达到筛分。 二、振动筛筛板的选择： 通过振动筛的振动原理我们不难看出物料的筛分最后是要依靠各种样式的筛板来实现的不同粒度物料的筛分的，所以振动筛筛板的选择是很重要的，这将直接影响振动筛整台设备的筛分效果。 振动筛筛板的选择要考虑的因素有很多，包括物料的特性，不同筛板的就够，机器设计时的各种参数等等，不过选择振动筛筛板有一条不变的原则就是筛板的强度要大，开孔方便。 三、振动筛筛板的分类： 筛板有很多不同的种类，详细的了解筛板类型对于我们在振动筛筛板选型时有很大的帮助，针对不同的物料盒机器参数设置选择适合的振动筛筛板。 1、大梳齿筛板 大梳齿筛板主要用于焦炭和矿石物料的筛分，材质有耐磨型，高耐磨型，耐磨合金，喷涂，堆焊等多种类型，可根据物料的不同来选择，这种筛板所筛分的物料粒度一般为25~80mm,具有不易堵料，筛分效率高的特点。 2、梳齿筛板 梳齿筛板主要用于煤炭，冶金，化工行业的烧结、熟料、焦炭和各种生块矿石以及各种高硬度、大重量干物料的筛分，材质有新型耐磨合金型、高耐磨合金型、不锈钢铸造型、喷涂型、堆焊型、耐磨铸钢型及普通型等多种类型，可根据实际需要自行比较选择。这种筛板的特点是不易堵塞，筛分效率高。
3、焊接条缝筛板 焊接条缝筛板与上面俩种筛板的最大区别是，它是由筛条和筛框焊接而成，大梳齿筛板和梳齿筛板则是在筛面上打孔制成，材质有不锈钢型和碳钢型，根据物料的腐蚀性来选择。这种筛板所筛分的物料粒度一般为6~80mm。 看完之后，相信大家对振动筛的筛板有了一定的了解。在购买筛板时，一定要选择合适的筛板而不是一味的追求价格的高低。要根据自己的需要来选择不同的筛板。 本文转自新乡大用
有关振动筛电机位置安装的简介 振动筛电机
直线振动筛的结构较为简单，主要由减振弹簧、筛箱、电机台座、振动电机、筛网、筛框、支架等组成，而其中直线振动振动筛电机的安装方式可以根据物料的不同、使用者场地的大小等特点，灵活选择在设备的顶部、两侧、底部等进行安装，下面是直线振动筛的振动电机这三种常见的安装方式及不同的应用范围的详细说明。 首先，将振动电机安装于直线筛的顶部 对我们不常见的重型直线筛通常会采用将振动电机安装于直线筛的顶部这种安装方式，如使用者对重型直线筛设备的宽度、出料口高度等都有限制，那么振动电机不管是安装在底部还是安装在两侧都不能达到使用者的要求，这时就需要我们将振动电机安装在设备的顶部中间的位置，这样既保证了设备的宽度，又不影响设备出料口的高度。 其次，将电机安装在振动筛的两侧 直线振动筛的设备也就是振动电机较为常用的安装方法就是安装在振动筛的两侧。一般是由于使用者对筛机的宽度不设限，而对其高度设了限制。例如由于使用者的一些物料的特殊限制，需要设备的出料口离地不能过高，那么就需要安装在两侧，以减少高度。因为直线筛的筛箱的高度一般是一定的，所以我们不能对筛箱的高度做调整，因此我们可以将振动电机安装在直线筛的两侧，这样可以大大的降低设备的振动筛的整体高度，以满足使用者对直线筛整体高度的限制要求，而又不影响设备的工作效率。 最后，将振动电机安装于振动筛的底部 将振动电机安装于振动筛的底部也是安装电机最常见的方式，一般情况下我们也建议使用者选择这种安装方式，它不仅安全可靠，而且又节省空间。 例如如果使用者放置振动筛场地的宽度有一定的限制，场地除了要放置振动筛外，筛体的两侧还需要留有一定的宽度，用来方便使用者检修、投料等的操作，如果设备整体过于太宽，会出现放不下或勉强放下的情况，但是使用者操作起来不是很方便。如果我们通过减少振动筛的筛框等方式来解决这个问题，但这样会造成设备的筛分面积减少，从而导致处理量、筛分效率和生产进度的降低，因此可以将振动电机安装在设备的底部。这样来保证设备的有效筛分面积、处理量和筛分效率，也可以大大减小直线筛设备的整体宽度。 以上这三种安装振动电机的方式都是振动筛较为常用的安装方式，使用者可以根据自己的实际情况和需求在选择直线振动筛的型号时进行参。
振动筛使用维护与保养制度 一、操作规程 1、操作人员应了解并熟知设备的操作规程。 2、操作人员应详细了解本筛机的工作性能，当出现异常情况时应有能力采取适当措施处理。 3、启动前须做好如下准备工作： 3.1、阅读值班记录，处理上一班的遗留问题； 3.2、检查并排除筛机及溜槽漏斗等固定物间有无石块等影响筛机工作的杂物； 3.3、仔细检查所有紧固件是否完全紧固，筛面有无破损； 3.4、检查激振器轴承是否按期加油； 3.5、筛机在启动和正常运转之前，应禁止加料；同时在正常停机之前应保证筛机上的物料全部落完。 3.6、物料的尺寸粒度不能过大，以防止筛网遭到破坏，同时投料量尽可能不要超过机器的最大的处理量，以防止激振部位因频繁噎机而遭到破坏。 4、筛机运转时应做好如下检查： 4.1、如发现有不正常现象时，应立即停车检查原因，排除故障后方可再行启动、运转； 4.2、检查激振器正常温度； 4.3、筛机运行无异常噪音； 4.4、物料要求均匀的给到筛机上，料流应均匀、平稳地通过筛面不得跑料； 4.5、禁止带料停机或在停机后继续供料； 5、下班时应清除筛面中的堵塞物和筛机周围环境。 6、每工作一星期要加一次油。
7、检修振动器时应注意: 7.1、激振器轴承每3－6个月在机上冲洗一次，每年拆开清洗一次，机上清洗方法为从注油孔中加入煤油或汽油，洗净脏污润滑脂，然后重新填入新润滑脂。若轴承已到规定寿命或发现工作工作面、滚珠等出现点蚀,破裂等情况,应立即更换。 7.2、激振器在装配前各零件应清洗干净,装配时在轴承内注EL －3锂基润滑脂,其油量占空腔的1/3,试车连续运转4小时,温升不得超过35℃,最高温度不超过75℃. 7.3、装配时应使油杯装在筛箱侧帮外侧,位于最上位置,轴承压盖(序号14)上的回油沟在装配时应使其在最下面位置(箱机成17.5°角时)以利回油. 7.4、振动器轴承采用大游隙轴承,装配前应检查轴承径向游隙.装配时使得主偏心块,轴承挡圈与轴承的内圈必须靠紧,组装后轴向串动量应在0.5-1mm范围内. 7.5、允许改变防油垫(序号18)的厚度,以保证轴承外圈压紧. 7.6、高强度螺栓M20X90(序号1)必须用扭矩扳手拧紧,额定扭矩为520N.m. 7.8、一台筛机上主偏心块（序号8）与付偏心块（序号3）的夹角方向应一致,本设计可调节三种振幅,只有主偏心块时,振幅最小,当主付偏心块夹角为42°时,此时振幅最大,当两者的夹角为77°时,振幅在两者之间,筛机出厂装配,主付偏心块夹角按42°。 二、维护与保养 1、周检：检查振动器及各部分螺栓是否松动，检查橡胶弹簧是否有破损，检查筛面是否破损或筛孔过大，如有应予以处理； 2、月检：检查筛框结构本身或焊缝有无裂纹，如发现横梁或侧板有裂纹应清理表面，在末端钻5mm孔铲出坡口并预热补焊，补焊应确保焊透，焊后将缝磨平，再加上加强板，为避免应力集中不允许自
2YK系列双层圆运动振动筛安装使用说明书
目录 一、用途 (2) 二、技术特征 (2) 三、型号意义 (2) 四、结构特点 (3) 五、工作原理 (3) 六、激振器装配简图 (3) 七、起重、运输与保管 (3) 八、安装、试运转及验收 (4) 九、操作规程 (5) 十、润滑与检修维护 (5) 十一、易损件明细表 (6) 十二、安装总图………………………..…附图二
2YK系列振动筛是在消化、吸收国内外先进技术的基础上，结合筛机现场的使用情况进行优化设计的，具有：处理量大、结构强度高、刚性好、运转平衡可靠、噪音小、维护检修方便等一系列优点。 一用途： 2YK系列圆运动振动筛适用于煤炭或类似比重矿物预筛分和最终筛分。 三型号意义： 1836) 筛面尺寸 块偏心 圆振动 双层
四结构特点： 2YK系列圆运动振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。 l.筛箱:由筛框、筛板组成。 （1）筛框为高强度螺栓联接的空间金属结构件。主要由侧板、梁、加强梁、支承座组成。下部横梁与横向支撑托架组成承重桁架，用于承受筛板和物料的负荷。支承梁与弹性支撑装置联接，承受筛机振动部分的重量。在筛框的入料端设有入料异型梁。在出料端设有出料异型梁。 （2）筛板:为不锈钢焊接筛板、冲孔筛板或橡胶筛板,采用长矩形孔或方孔筛板。 2.激振器：激振器采用对称布置在筛箱两侧板上的块偏心结构，四组偏心块的联接轴用挠性盘与中间轴联接，外设中间保护罩，电机经皮带轮、传动轴和挠性联轴器驱动激振器组。通过更换、添加或减少配重块，实现振幅的调整。为保证可靠性，激振器轴承座采用可铰制孔高强度螺栓联接于筛箱。 3.弹性支撑装置:本机通过四组弹性支撑装置与底架或建筑物相联接。弹性支撑装置采用四个橡胶弹簧减振。 4.挠性联轴器:挠性连轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机停车过共振振幅。 五工作原理 该筛机根据振动原理,激振器产生的激振力作用在筛箱上，使筛机产生圆运动。 六激振器装配简图（见附图1） 七起重、运输与保管 筛机整体起吊,要使钢丝绳套在规定位置（一般为支撑梁）上进行，不允许在振动器上起吊。 筛机在铁路、公路运输应符合有关规定，在工地现场拉拽运输时，地面应平
正确安装调试振动筛的方法 对于振动筛在生产过程中遇到的问题，如何正确的安装调试，具体 步骤如下所示： 一、安装振动筛前的准备工作 安装前应该认真阅读说明书，做到心里有数。新振动筛设备 在安装前，应该进行认真检查。由于制造的成品库存堆放时间较长，如轴承生锈、密封件老化或者搬运过程中损坏等，遇到这些问题时 需要更换新零件。还有，如激振器，出厂前为防锈，注入了防锈油，正式投入运行前应更换成润滑油。 二、振动筛的安装 1、安装电动机及三角胶带。安装时，电动机的基础应该找平， 电动机的水平需要校正，两胶带轮对应槽沟的中心线应当重合，三 角胶带的拉力要求合适。 2、按要求安装并固定筛面。 3、将筛箱连接在支承或吊挂装置上。装好后，应按规定倾角进行调整。对于吊挂式的筛子，应当同时调整筛箱倾角和筛箱主轴的 水平。一般先进行横向水平度的调整，以消除筛箱的偏斜。水平校 正后，再调整筛箱纵向倾角。隔振弹簧的受力应该均匀，其受力情 况可通过测量弹簧的压缩量进行判断。一般，给料端两组弹簧的压
缩量必须一样，排料端两组弹簧也应如此。排料端和给料端的弹簧压缩量可以有所差别。 4、检查筛子各连接部件(如筛板、激振器等)的固定情况，筛网应均匀张紧，以防止产生局部振动。检查传动部分的润滑情况，电动机及控制箱的接线是否正确，并用手转动传动部分，查看运转是否正常。 5、检查筛子的入料、出料溜槽及筛下漏斗在工作时有无碰撞现象。 6、安装支承或吊挂装置。安装时，要将基础找平，然后按照支承或吊挂装置的部件图和筛子的安装图，顺序装设各部件。弹簧装入前，应按端面标记的实际刚度值进行选配。 三、振动筛的试运转 1、振动筛分机安装完毕，应该进行空车试运转，初步检查安装质量，并进行必要的调整。 2、开车2-4h后停机检查各连接部件有否松动，如果有松动，待紧固后再开车。 3、筛子空车试运转时间不得小于8h。在此时间内，观察筛子是否启动平稳迅速，振动和运行是否稳定，无特殊噪音，通过振幅牌观察其振幅是否符合要求。 4、如果开车后有异常噪音或轴承温度急剧升高，应立即停机，检查轴是否转动灵活及润滑是否良好等，待排除故障后再启动。 5、试车8h后如无故障，才可对安装工程验收。
振动筛技术规格书 现就国电宁夏英力特积家井煤业有限公司宋新庄煤矿工程选煤厂项目（2.0Mt/a）振动筛的相关技术问题明确如下： 一、投标设备有关技术参数 1.振动筛WYK1842数量：2台 序号名称参数 1 筛面长度 4. 2 m 2 筛面宽度 1.8 m 3 入料性质不粘煤 4 筛孔尺寸φ200mm 5 入料粒度300~0mm 6 处理量不小于800 t/h 7 筛面尺寸4200 （长）×1800 （宽） 8 双振幅8-11mm
9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号 供电频率50Hz 功率15KW 电压660V 防护等级IP55 绝缘等级 F 驱动形式一台左装，一台右装 2.振动筛WYK1542数量：1台 序号名称参数 1 筛面长度 4. 2 m 2 筛面宽度 1.5 m
3 入料性质不粘煤 4 筛孔尺寸φ50mm 5 入料粒度200~0mm 6 处理量不小于250 t/h 7 筛面尺寸4200 （长）×1500 （宽） 9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号 供电频率50Hz 功率11KW 电压660V 防护等级IP55 绝缘等级 F 驱动形式右式（顺煤流方向）
3.振动筛WYK1536数量：2台 序号名称参数 1 筛面长度 3.6 m 2 筛面宽度 1.5 m 3 入料性质不粘煤 4 筛孔尺寸φ50mm 5 入料粒度200~0mm 6 处理量不小于500 t/h 7 筛面尺寸3600 （长）×1500 （宽） 9 振动方式整机振动 10 频率730r/min 11 减振方式一次减振 12 筛面层数1层 13 配用电机 型号YB160L-6 供电频率50Hz
直线振动筛的安装和调试方法 直线振动筛一般都是配合工厂的生产线共同使用的，安装时也需要与其他设备相匹配后才能进行安装。下面就介绍一下直线振动筛的安装和调试方法。 首先，用户在安装直线振动筛时，需要将其固定在专用地基上，并用预埋螺栓将其固定好。若有的用户不想打专用地基，也可选择在工作台与设备机座之间放置防振橡胶板，并在使用前给设备配上安全可靠的接地保护线。值得注意的是，在进行此步骤时，必须在设备安装到位到开机前这段时间内，拆掉运输时用来固定筛体和机座的装置。 此外，在安装完新筛机后，必须按照检查要求对筛机的每个部分进行仔细检查，包括以下几项检查要求：1）筛体和机座上、下弹簧座圈上，弹簧要完全垂直嵌入弹簧座圈，从而保证筛体的平衡，且要注意筛机的振动部分不能与机外其它物体有任何硬性连接与接触。2）要检查振动电机绕组对地的绝缘电阻，要保证电阻大小在20MΩ以上，若低于此值，需烘干后才能使用。3）必须闭合电源开关，并让振动电机进行10-20分钟空运转，以确认振动电机是否同步反向旋转。若在运行过程中，发现有异常声音，请迅速关机检查。4）筛分物料时，要在进料口将物料均匀投入，以保证物料在筛面上能均匀分布。5）用户要根据筛机的层数和物料比重不同来增加或减少筛机的激振力，从而使筛机达到最佳的筛分效果。6）若在设备停机时出现较大的振幅和噪声，属正常现象，这是由停机时的共振区瞬间产生的。另外，需注意的是，在设备开停机前，切勿存留任何物料在筛面上，并要经常检查筛网的情况，如有破损要及时更换。 用户除了要了解直线振动筛的安装和调试方法之外，还需知道去哪能购买到优质的筛机。如今，许多用户的购买方式已逐渐由从实体店购买转变为网上购买，如在金赢网等工业电商平台上通过多方比较，选购优质的筛机。只有清楚知道直线振动筛的安装和调试方法，并购买到优质的筛机，用户才能更好的使用筛机。
直线振动筛的电机使用说明、安装调整与维修保养 一、电机使用说明： 电机满足下列条件时，能连续输出额定激振力。 1、振动加速度：不超过7g（g：重力加速度） 2、环境温度：不超过40℃ 3、海拔：不超过1000m 4、电源频率：50Hz 5、电压：380V 6、温升：小于80K（电阻法） 二、直线振动筛结构以及各部分功能说明 三辰筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。 2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。 3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。 4、振动电机(使用与维修方法详见振动电机使用说明书)。 5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。 6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。 7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。 三、直线振动筛安装前的准备 1、检查电机标牌是否与三辰直线筛要求相符。 2、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。 3、检查电机各紧固件，谨防松动。 4、检查电机表面有无损坏、变形。 5、检查是否转动灵活，若有异常，应排除。 6、检查电源，是否缺相，并空载运行5分钟。 四、安装与调整
1、电机应紧固在安装面上，安装面必须光滑、平整。 2、电机可水平安装。 3、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。 4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。 5、激振力的调整。 五、试运转 1、试起动两台振动电机，要求两台振动电机反向等速运转。若是同向运转，调换其中一台振动电机的任意两相电源接线即可。 2、振动筛试运行时间不得少于8小时，试运行可通过肉眼观察和仪器检测来检验运行效果。振动筛应起动平稳、迅速、工作振动稳定可靠，无特殊噪声，振动筛各种技术性能参数达到图纸要求，振动筛箱不得产生横向摆动。 六、直线振动筛使用与维修
