振动筛筛板的种类
一、振动筛的工作原理：
振动筛的工作原理是采用直立振动电机为激振源，在振动电机上下两端的偏心重锤的作用下电机的运动形式变为了水平、垂直、倾斜的三次元运动，这个运动传递到振动筛筛板，物料就可以通过筛板达到筛分。
二、振动筛筛板的选择：
通过振动筛的振动原理我们不难看出物料的筛分最后是要依靠各种样式的筛板来实现的不同粒度物料的筛分的，所以振动筛筛板的选择是很重要的，这将直接影响振动筛整台设备的筛分效果。
振动筛筛板的选择要考虑的因素有很多，包括物料的特性，不同筛板的就够，机器设计时的各种参数等等，不过选择振动筛筛板有一条不变的原则就是筛板的强度要大，开孔方便。
三、振动筛筛板的分类：
筛板有很多不同的种类，详细的了解筛板类型对于我们在振动筛筛板选型时有很大的帮助，针对不同的物料盒机器参数设置选择适合的振动筛筛板。
1、大梳齿筛板
大梳齿筛板主要用于焦炭和矿石物料的筛分，材质有耐磨型，高耐磨型，耐磨合金，喷涂，堆焊等多种类型，可根据物料的不同来选择，这种筛板所筛分的物料粒度一般为25~80mm,具有不易堵料，筛分效率高的特点。
2、梳齿筛板
梳齿筛板主要用于煤炭，冶金，化工行业的烧结、熟料、焦炭和各种生块矿石以及各种高硬度、大重量干物料的筛分，材质有新型耐磨合金型、高耐磨合金型、不锈钢铸造型、喷涂型、堆焊型、耐磨铸钢型及普通型等多种类型，可根据实际需要自行比较选择。这种筛板的特点是不易堵塞，筛分效率高。
3、焊接条缝筛板
焊接条缝筛板与上面俩种筛板的最大区别是，它是由筛条和筛框焊接而成，大梳齿筛板和梳齿筛板则是在筛面上打孔制成，材质有不锈钢型和碳钢型，根据物料的腐蚀性来选择。这种筛板所筛分的物料粒度一般为6~80mm。
看完之后，相信大家对振动筛的筛板有了一定的了解。在购买筛板时，一定要选择合适的筛板而不是一味的追求价格的高低。要根据自己的需要来选择不同的筛板。
本文转自新乡大用
一．直线振动筛的工作原理： 直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目，可筛分出7种不同粒度的物料。二。直线振动筛筛网的材料： 目前在破碎筛分中，一级筛分的下层筛网或二级以上筛分的筛网，使用的材材质一般为聚氨酯筛网、橡胶筛网和钢丝编织筛网。聚氨酯筛网很多用户都认为它是最耐磨的筛网，但它有个弱点，就是怕水。在破碎筛分流程中有水或物料含水量较大的情况下，聚氨酯在自然条件下易水解。所以实际中，它的使用效果并没有理论上的好，特别是在有色矿山、煤矿，物料中含水量较大，使用效果较差。钢丝编织筛网，筛分效果最好，但其使用寿命很短，只有几天或十几天，因此，在连续作业的筛分系统，由于更换太频繁，难于适应大规模连续作业需要，使用范围较小。橡胶筛网，有较好的抗水、耐磨特性，柔软、易加工，综合了以上两种材料的优点，因此在很多工矿企业广泛应用。 三。直线振动筛筛网的安装： 小粒度级物料的分级都采用软质的筛网。软质筛网安装采用两端张紧的方式，筛网中部的下方有刚性梁支撑。由于橡胶筛网和聚氨酯等软体材料在使用中都存在伸长现象，因此筛网与支撑梁之间容易产生相对运动，导致筛网磨破。现在从筛网的损坏情况看，筛网失效的原因主要是相对运动摩擦，扯断筛网，因此，安装时，一是支撑梁要有合理的接触面积，再是筛面上方要有压板有效地压紧筛网 四。直线振动筛安装与调试： 安装维护 1、检查电机标牌是否与要求相符。 2、检查电机表面有无损坏、变形。 3、检查电机各紧固件，谨防松动。 4、检查电源，是否缺相，并空载运行5分钟。 5、检查是否转动灵活，若有异常，应排除。 6、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。 安装与调整 1、电机应紧固在安装面上，安装面必须光滑、平整。 2、电机可水平安装。 3、激振力的调整。 4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。 5、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定五．直线振动筛使用与维修 1、本机应装设电气保护装置。 2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。 3、当电机旋转方向不符合要求时，调整电源相序即可。
本说明书旨在帮助用户及操作者正确地使用南昌矿山机械有限公司振动筛设备。 它涉及与安全、设备的正确操作等有关的重要参考说明。严格遵照本说明书的说明有助于避免可能发生的危险，降低修复费用，缩短停车时间，并可提高设备的可靠性，延长使用寿命。 从事与本设备相关工作的每个人员都必须阅读并遵守本说明书，尤其是下列人员：--各项操作人员，包括安装、开车、操作、应用工程、物料装卸、现场劳力、环保工程和安全部门等人员； --维护保养，包括检查及修理人员； --运输、材料装卸和扣索人员。 --各项操作人员应有相应资质，否则不得进行与设备有关的操作； 在设备安装处必须妥善保存一本说明书，以便操作人员在需要时随手查阅。 特别提示： 1、本公司振动筛总图（含地基）均为左装型式，用户设备为右装时只须将左装地 基对称制作即可； 2、本公司振动筛总图中所标重量为参考重量，实际重量因筛网材质、结构不同而 有所差异； 3、本公司振动筛总图中所标处理量上限按理想工况计算所得，用户在实际选用中 应结合具体工况加以调整； 4、为使用户及时获得最新版本的技术资料，用户选型后应立即向本公司技术部门 索取相关资料。
本说明书适用于我公司生产的YKR（圆振动筛）、YDR（大型圆振动筛）、ZKR（直线振动筛）、ZDR（直线等厚筛）、GPS（高频筛）各系列振动筛。其核心技术是根据我国生产需要，在消化、吸收从德国公司引进的振动筛基础上，总结我们多年研究设计和使用筛机的经验，结合我国国情研制出来的新型系列振动筛，可替代USK、USL型振动筛和其它系列振动筛机。 经过长期以来的生产实践，证明我公司生产的振动筛具有处理量大、技术参数合理，结构强度、刚度高，系列化、通用化、标准化程度高，运转平稳可靠，噪音小，维护检修方便等一系列优点。随着使用领域的日趋扩展，加工工艺和制造装备的进一步完善，筛机结构更加合理，质量显著提高，深得用户好评。 型号意义说明： (dm) (dm) (dm) (dm) (dm) (dm)
一、特性概述 1、用途、应用范围和性能特点 本机适用于粮库、种子公司原粮的初清、制粉、碾米、饲料、化工、食品加工等行业的原料的初清和清理。通过更换不同规格的筛板，可清理小麦、玉米、水稻、油料等诸多品种的物料。 在使用本机时，还可配置垂直吸风分离器，可对物料进行吸风分离，使得轻杂、灰尘得以进一步的清理，且可根据物料中的含杂情况调节，使风选效果达到理想状态。 本机结构简单，运行平稳，清理效果好，产量大，体积小，且能耗低，噪声小，操作使用及维修方便，是理想的清理设备。 2、主要规格和技术参数（见表1） 二、结构及工作过程原理 1、结构（见图1） A、带有两层筛面的筛体 B、进料机构C出料机构 D、机架E振动电机F、垂直吸风道 具体结构性能分述如下： A、筛体 筛体是由普通钢板焊接及用螺栓联接而成。振动电机驱动装置位于
机器中心，抛掷角可在0-45°的范围内调节。筛格由简单的夹紧装置（3）（见图4）固定，筛体由空心的橡胶弹簧支承。 B、进料机构 进料机构以钢板为材料焊接和螺纹联接而成。进料机构在筛格装拆时，必须能向下翻转。 C、出料装置 钢板结构，通过螺栓与筛体联接。 D、机架 带有横梁的钢结构架，横梁能在各种高度安装，以便能在0-12°范围内调节筛面倾角。 E、振动电机 振动电机是筛体作直线振动的动力，是当今常用的结构，结构简单，对振幅、抛掷角的调节提供了方便。 F、垂直吸风道 用户可根据需要选配，垂直吸风道的风门可通过旋转外置手柄至任意角度来满足其实际风道口大小的调节。其轻杂的分离效果可通过风道后板所装的有机玻璃窗口观察到。 2、工作过程原理（见图2） 物料通过进料管（5）进入带有偏心锥形漏斗（6）的进料口，通过布筒（4）进入喂料箱（8）的散料板（9）上，锥形漏斗（6）可以旋转使得物料正确地落在散料板（9）中间，进料箱随着筛体的振动，物料均匀的撒在进料箱底板（11）上，并沿底板流到筛面的整个宽度，若进料在整个进料箱底板上不均匀，调节分料板（7）使喂料达到理想状态。
振动筛技术配置规范 一、设计原则 1、振动筛采用椭圆或直线运动轨迹。处理量≥60 L/s，满足正常使用200目以上筛布。 2、振动筛电机为短杆或长杆防爆激振电机。同一系列的振动筛应采用同一电机厂家、同一规格型号的激振电机，并通用互换，宜采用激振力可调激振电机。 3. 使用时间：振动筛不低于8 年。 4、焊接件焊接及检验标准执行国内 JB/T 5943-1991《工程机械焊接件通用技术条件》的相关规定。两联和三联振动筛,应将振动筛与振动筛缓冲罐制造为一整体，以便安装与运输；振动筛缓冲罐宽度一般为400mm，高度一般为1500mm。 两联振动筛底座尺寸一般为L≤3000mm（振动筛长度方向）、W≤4000mm（振动筛宽度方向）；三联振动筛底座尺寸一般为L≤3000mm、W≤6000mm。满足现场使用要求和探井安放录井工具的要求。 5、筛分系统宜选用通用型快装板框筛网，要求筛网自身强度高，互换性强、安装拆卸方便,筛网规格为 1165mm×585mm×40 mm，出厂一般配备80目以上筛网（或按需配置）。也可采用勾边筛网，筛网规格：1130×780 mm。 6、筛网与筛床必须使用扣压式安装的全密封结构，密封胶条耐温≥120℃，耐油基泥浆，耐腐蚀性，同时保证密封良好；橡胶件采用耐油橡胶件（丁晴橡胶）并提供第三方证书。 7、不锈钢防飞溅系统，在不影响设备维护的基础上很好的解决钻井液的飞溅问题，保证设备运行现场的清洁舒适。 8、振动筛倾角调节装置采用机械或液压调节装置，实现无级调节，可根据需要动态调节筛箱倾角，以适应不同钻井工况的需要。 9、筛网张紧方式，优先采用楔块快速压紧，可采用螺旋快速张紧装置，筛网更换不超过2分钟/张，宜直接在筛箱外侧拆卸。 10、电机及控制电路符合防爆要求。所有电器设备电源为：380V、50Hz，接线采用三相四线制，TN-S接地型式。防爆级别：Exd II BT4；防护等级：IP55；绝缘等级：155级；电机接线盒的出线口、控制箱进出线口均自带隔爆格兰（黄铜镀镍材料）；电机厂家提供合格证、防爆证和IEC证。电路系统使用旋钮控制，
振动筛筛板的作用和震动筛的工作原理 首先我们来了解一下震动筛的工作原理。下文就请振动筛专业生产厂家人从众给我们讲解一下： 震动筛的工作原理： 基本原理系借电机轴上下端所安装的重锤（不平蘅重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。 振动筛筛板的作用： 物料的各种特性，筛板的不同结构，材质及筛机的各种参数都对振动筛的筛分能力、效率、跑粗率及寿命产生一定影响，不同的物料，不同的场所应选用不同的筛板，以达到筛分的最佳效果。 筛板应有足够的强度、较高的开孔率和不易堵孔等性能。振动筛振动时，筛板通过不同形状和大小的物料，物料大小，在振动力的作用下，将不同粒度的物料进行分离，达到分级目的。 振动筛筛板的分类： 1、大梳齿筛板：该筛板适用于焦炭、矿石的筛分，其优点是不堵料，共振系数大，筛分效率高。该筛板根据筛分不同的物料，使用寿命长短，选用不同材质盖板（材质有：耐磨、高耐磨、耐磨合金、喷涂、堆焊等）供用户选用。物料的分级粒度：25-80mm 2、梳齿筛板:梳齿筛板具有不堵塞、筛分效率高的显着特点，适用于煤炭、冶金、化工行业的烧结、熟料、焦炭以及各种生块矿石等硬度较高、重量较大的干物料，该筛板根据选用材质不同，可以达到不同的使用寿命。根据材质不同可分为：新型耐磨合金筛板、高耐磨合金筛板、不锈钢铸造筛板、喷涂筛板、堆焊筛板、耐磨铸钢筛板、普通筛板。 3、焊接条缝筛板焊接条缝筛板是由筛条和框架焊接而成的。筛条主要用不锈钢制造，用得最多的为1Cr18NiqTi和1Cr18Niq。有某些情况下，也可采用价格较低的1Cr17、1Cr13和普通的45#钢。筛体角度为：20°-30°适中，物料的分级粒度为：6-80mm.另外还有铸造条逢筛板，其材质有不锈钢，普通铸钢等。 https://www.doczj.com/doc/222856732.html,/news.php https://www.doczj.com/doc/222856732.html,/news.php https://www.doczj.com/doc/222856732.html,/articles.html
一、的应用及其作用 在冶金、、建材、电力、化工和等许多工业部门，筛分作业是重要的生产环节之一，都要大量使用筛分机械。对于矿物加工行业，如选煤厂或选矿厂，大批筛分机械正担负着分级、脱水、脱泥和脱介，甚至按质量分选的艰巨任务。就煤炭加工而言，筛分技术也显得尤为重要，使用筛分机械可以使生产、水分和等指标达到用户要求的煤炭产品，而且在实现的合理利用和及煤炭企业创造经济效益等方面，都发挥着重要作用。 二、筛分机的种类 表1 筛分机分类
注：网面运动形式：L—直线运动；E—运动；C—圆形运动 筛分机械自十七世纪英国首先在煤炭工业用固定筛进行煤炭分级至今，已有固定筛、滚筒筛、滚轴筛、摇动筛、半振动筛、振动筛、共振筛等几十个品种。筛分粒级从300目到300毫米。尽管品种繁多，但目前仍以振动筛（包括普通振动筛、共振筛、概率筛和等厚筛）应用最为普遍。筛分机常见分类如表1。 三、筛分机的选型及选型计算 1．有关术语 筛面倾角：以筛面入料端线作一水平面，筛面与水平面的夹角即为筛面倾角。倾角在水平面的下方为正角，反之为负角，单位：“°”。 筛孔尺寸：筛面上孔隙的大小。带锥角的指小端尺寸，圆孔形的指直径大小，方形或矩形孔指宽度，条缝状指缝宽，单位均为“mm”。 有效筛分面积：对分离起作用的筛面面积，单位：“m2”。 最大粒度：给料中的最大粒度，单位：“mm”。 处理量：在一定的筛分效率下，每小时通过的最大物料量，单位：“t/h”。 频率：筛箱每分钟振动次数，单位：“次/min”。
：筛箱振动行程之半，圆形轨迹指半径，椭圆形轨迹指长轴之半，单位：“mm”。 振动：振动方向与水平面的夹角，椭圆形轨迹指椭圆长轴与筛面间的夹角，单位“°”。 工作动：当筛机工作时，对安装基础产生的附加作用力，单位：“N”。 最大动负荷：当筛机停车时，由于通过共振区振幅扩大，对安装基础产生的附加作用力，单位：“N”。 吊式和座式：筛分机安装方式按隔振装置所处位置不同分为吊式和座式，筛子参振部分通过吊挂装置弹性地吊装在上层或支架上的安装方式叫吊式；筛子参振部分通过支承装置安装在基础上的安装方式式。 左装和右装：左装和右装又可叫左传动和右传动，它是按电机的安装位置不同而分的两种安装方式，顺物流方向看，电机位于筛分机右侧叫右装或右传动，位于左侧叫左装或左传动。 2．筛分机的选型 筛分机的选型，首先要考虑所选筛分机的用途，一般筛分机有两大用途：物料的分级和物料的脱水（脱介），这里仅介绍物料分级的筛分机选型。 在确定筛分机用途后，首先要考虑被筛分物料的特性，比如：被筛分物料的容积密度、堆积角、颗粒形状、物料的流动性、粘着性、、有没有带、粒子表面水分、操作温度、等，这些都将影响物料筛分的操作性能。其次，选择筛孔，在选择筛孔时，必须考虑筛子小时处理量、筛网的、筛网的使用寿命及筛孔堵塞、粘者等因素。最后，通过实物实验来决定筛子的各种参数，如筛网运动形式、振动频率、振幅大小、使用筛网（大小、网丝的直径、材质）及网面的倾斜角度等。 3．筛分机参数选择 （1）筛面倾角 筛面倾角与筛子处理量和筛分效率有关。筛面倾角越大，其处理量越大，但筛分效率就越低。 圆振筛的筛面倾角在15°～25°之间（用于破碎车间时多选取倾角为20°），当物料潮湿时取大值。采用偏心轴式圆振筛的筛面倾角取20°。 直线轨迹振动筛的筛面倾角为0°～8°，在特殊情况下，筛面倾角为负值，即筛面顺物料运动方向略为上倾，上倾角＜2°。 （2）振动筛振幅和 振幅根据经验 An2=(4～6)×106。

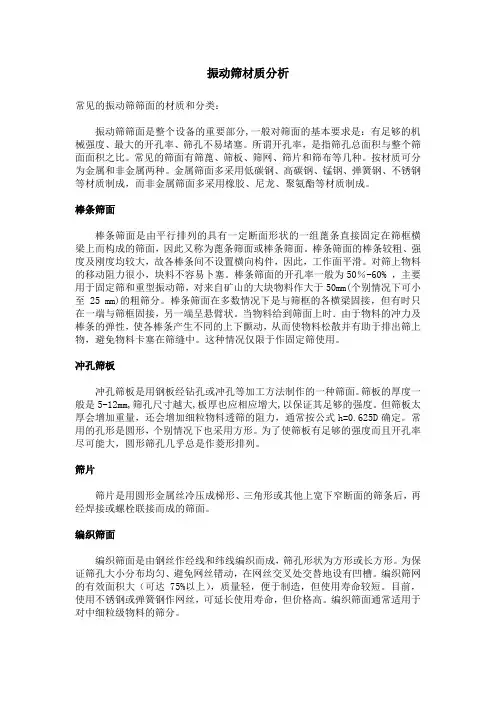

振动筛材质分析 常见的振动筛筛面的材质和分类： 振动筛筛面是整个设备的重要部分,一般对筛面的基本要求是：有足够的机械强度、最大的开孔率、筛孔不易堵塞。所谓开孔率，是指筛孔总面积与整个筛面面积之比。常见的筛面有筛蓖、筛板、筛网、筛片和筛布等几种。按材质可分为金属和非金属两种。金属筛面多采用低碳钢、高碳钢、锰钢、弹簧钢、不锈钢等材质制成，而非金属筛面多采用橡胶、尼龙、聚氨酯等材质制成。 棒条筛面 棒条筛面是由平行排列的具有一定断面形状的一组蓖条直接固定在筛框横梁上而构成的筛面，因此又称为蓖条筛面或棒条筛面。棒条筛面的棒条较粗、强度及刚度均较大，故各棒条间不设置横向构件，因此，工作面平滑。对筛上物料的移动阻力很小，块料不容易卜塞。棒条筛面的开孔率一般为50％-60% ，主要用于固定筛和重型振动筛，对来自矿山的大块物料作大于50mm(个别情况下可小至25 mm)的粗筛分。棒条筛面在多数情况下是与筛框的各横梁固接，但有时只在一端与筛框固接，另一端呈悬臂状。当物料给到筛面上时．由于物料的冲力及棒条的弹性，使各棒条产生不同的上下颤动，从而使物料松散并有助于排出筛上物，避免物料卡塞在筛缝中。这种情况仅限于作固定筛使用。 冲孔筛板 冲孔筛板是用钢板经钻孔或冲孔等加工方法制作的一种筛面。筛板的厚度一般是5-12mm,筛孔尺寸越大,板厚也应相应增大,以保证其足够的强度。但筛板太厚会增加重量，还会增加细粒物料透筛的阻力，通常按公式h=0.625D确定。常用的孔形是圆形，个别情况下也采用方形。为了使筛板有足够的强度而且开孔率尽可能大，圆形筛孔几乎总是作菱形排列。 筛片 筛片是用圆形金属丝冷压成梯形、三角形或其他上宽下窄断面的筛条后，再经焊接或螺栓联接而成的筛面。 编织筛面 编织筛面是由钢丝作经线和纬线编织而成，筛孔形状为方形或长方形。为保证筛孔大小分布均匀、避免网丝错动，在网丝交叉处交替地设有凹槽。编织筛网的有效面积大（可达75%以上），质量轻，便于制造，但使用寿命较短。目前，使用不锈钢或弹簧钢作网丝，可延长使用寿命，但价格高。编织筛面通常适用于对中细粒级物料的筛分。
