第十章调压井工程
10.１工程概况
１0.1.１工程特性
调压室为开敞水室式，井筒为圆形,内径11ｍ,净空高度8７m。井底高程268３．00m，井高１09m。
表１0．1-1 调压井主要工程量表
１0.1.2地质条件
调压井地面高程276５~２8１0m,井中心地面高程2802.95ｍ,地形坡角4°~43°
地表局部有坡积、残积层分布,物质组成为碎石夹粉质粘土，厚度８～１5m，呈松散状。下伏基岩为Ｔ3t12泥质板岩与灰岩互层,呈薄层状（层厚0.05～0．3ｍ）,岩层产状N０~5°Ｅ/SＥ∠６5~85°,岩体强、弱风化带水平宽度分别为6～12m和15~25m，垂直厚度分别为10～25m和20~30m,岩体完整性强风化属较破碎岩体，弱风化属完整性差~较完整岩体,新鲜岩体属较完整～完整岩体。据钻孔压水试验,强风化带泥质板岩属中等透水层，弱风化及新鲜泥质板岩属弱透水层;强风化灰岩属中等透水层,弱风化及新鲜灰岩为弱透水层。经钻孔终孔水位测试,地下水位高程2６９2.５４m,高于设计调压井底板高程约15ｍ。
岩体中裂隙发育，调压井结构面赤平投影分析图如图10－1。
图10-1 调压井结构面赤平投影分析图
据赤平投影分析可知，内侧壁CM与L2和L3、L2与L3及L1与L3形成组合面,在上游侧壁仅Ｌ1与L３形成组合面,在外侧壁L1与L3形成组合面，下游侧壁有层面与Ｌ1、L２、L3组合,所有组合面均倾向调压井内，形成不利组合,不稳定楔形块体易产生掉块、坍塌,尤其层面倾向ＳE，且倾角70度左右,呈薄层状，在与各裂隙面的组合中，下游侧壁围岩稳定性差，易沿层面向洞内滑出，施工中应及时加强支护、并永久衬砌。
调压井井壁在高程2767ｍ以上，侧向水平埋深１０~45m,井壁围岩以强风化结晶灰岩及弱风化泥质板岩为主,围岩类别为Ⅴ类；高程２750～2767ｍ段，井壁
侧向水平埋深45～７０ｍ,其围岩为弱风化结晶灰岩，薄层~镶嵌状结构,裂隙较发育,围岩为Ⅳ１类;高程2750ｍ以下段,井壁侧向水平埋深大于7０ｍ，围岩为新鲜结晶灰岩,多呈中厚层状，局部为厚层和薄层状结构，岩体完整性较好，围岩类别主要为Ⅲ类。如前所述，层面及构造裂隙存在倾向井内的不利楔形体组合,尤其井底附近,由于地下水存在,围岩稳定性降低,存在楔形体失稳可能。洞底段可能出现涌水问题，应采取排水措施。
10．２施工规划及程序
根据现场踏勘情况可知，调压井施工，首先要从８#施工支洞洞口分支出施工支道,爬坡至调压井２791．3０m高程，作为调压井的主要施工道路。该道路在进行调压井边坡明挖时，沿调压井开挖边线分别上升至29３０.0m、2８80.0m、2８31.2０m高程和28１1.20m高程，作为边坡开挖和支护的临时施工道路，该施工道路最终成为调压井导井开挖以及上部混凝土施工的道路。
调压井边坡土方开挖采用ＰC2２0反挖直接挖除，石方开挖主要采用QZＪ-1０0B潜孔钻配合YT-28手风钻钻孔,边坡采用预裂爆破，开挖渣料采用PＣ220反挖装1５ｔ自卸汽车运至弃渣场。边坡支护紧随开挖进行。
调压井竖井的开挖安排在压力管道斜井导井开挖完成后进行，采用LＭ－2００反井钻机施工,竖井段的全断面扩挖，由人工从上向下进行施工，采用YT-28手风钻钻孔。扩挖爆碴采用ZX75US反挖翻至溜碴井，在爆破时对反挖采取遮盖保护。井壁支护紧随开挖进行，井口锁口和倒挂混凝土在开挖过程中完成。开挖渣料用通过经扩挖后的溜碴井直接溜至调压井底部的引水隧洞内,由ZＬC５0装载机端碴至8#支洞与引水隧洞相交的三岔口部位装15t自卸汽车运至弃渣场。
调压井下室开挖利用２６85．５大井扩挖平台作施工布置平台，在大井扩挖至该高程后，利用井口布置的塔机将ZL30装载机吊至该平台，爆碴经导井溜至井底后转运至洞外碴场。
调压井施工材料的转运主要利用布置在井口２791．30m高程平台上的Ｃ4０10塔机完成；竖井段混凝土衬砌采用液压滑模施工，上室混凝土待液压滑模施工到2770．0m高程后，滑模停滑以此作为支撑平台,人工组立模板进行上室混凝土衬砌。
10.3 施工布置
10.3．1 施工供风、供水
明挖和竖井施工用风、用水由布置在附近的空压站和水池接入。
施工用风、用水分别采用Φ4″供风管、Φ3″供水管。
10．３.2 施工供电
明挖和竖井施工用电由布置在附近的变压器接入。
10.3．3 通风散烟
调压井导井施工完成后，形成自然通风条件，能满足扩挖时通风要求,竖井不考虑设置风机。
下室洞内施工用风则考虑在洞口布置一台３7kw风机供风。
10.3.4 施工排水
1施工污水处理
洞内施工污水抽排主要采用设置排水沟和集水坑安置抽水设备抽排的方式，排水沟设置在隧洞右侧，尺寸为３０×30cm,集水坑尺寸为10０×1０0×8０cm（长×宽×高)。
2 散水及涌水的处理
若发现散水,在出现散水处,安置ＰC排水花管，用速凝混凝土药卷封口。散水通过ＰVC排水花管排至洞内排水沟内,再汇入集水坑,最后和施工污水一道排出洞外。
3 涌水的处理
在出现涌水位置的附近设置集水坑,再在集水坑与涌水处设排水沟或安置PC 排水花管，将水引至集水坑内,最后和施工污水一道排出洞外。
10.3.5 洞内交通及出碴
调压井扩挖爆碴主要从溜渣井溜入调压井下部的引水隧洞内,由ZLC5０装载机端碴至三岔口位置装１5t自卸汽车，经8#支洞运至碴场。
10.4调压井开挖
10.4.１调压井边坡开挖
根据招标文件可知,调压井边坡明挖工程量9２730m3。
首先要从8#施工支洞洞口附近分支出施工支道，爬坡至调压井开口线2９30.0m附近和分支至２880.０m、2831.２0m高程，作为调压井边坡开挖上部施工道路，并随着开挖高程下降,分层下卧至调压井上口279１．３0高程，最终成为调压井导井开挖以及上部混凝土施工的道路。
在边坡开挖前，首先在边坡开口线外一定高程上设置截、排水沟、拦石屏障、清除植被。土方明挖利用人工配合削坡,ＰC２20反铲挖装，边坡预留3０cm的保护层，人工整修成型,出露岩石后，即可进行石方的钻孔、爆破作业，开挖采用QZJ-１00B潜孔钻辅以YT-28手风钻钻孔，人工装填2#硝铵岩石炸药、非电雷管毫秒微差挤压爆破,预裂爆破。爆碴采用ＰC220挖掘机配合ZLC50装载机装碴，15ｔ自卸汽车运至碴场堆放。各层开挖后及时采用锚喷混凝土结合挂网等方式进行边坡支护。
为了防止调压井施工道路及边坡开挖爆碴滚入下边坡，对附近村庄及厂房施工造成威胁,在调压井外侧边坡开口线外设置钢筋网安全屏作防护，并在爆破作业时尽量采用松动爆破,减少飞石的产生，以减小对周围村庄的影响。
10.4.2 调压井竖井开挖
10.4．２.1 施工方案
为了确保竖井施工期间的安全，竖井施工在调压井边坡开挖支护完成后进行。在竖井井口工作面形成后,在竖井中心安置一台LM-２0０型反井钻机,沿竖井中心线自上而下进行导孔施工。导孔直径为Φ２16mm,导孔完成后,在井底安装刀具,然后进行反向扩挖形成1.４m溜碴井。
为了确保调压井在扩挖过程中井口的稳定，在进行人工扩挖之前,首先对调压井井口进行预灌浆处理。待灌浆完成后再进行调压井的扩挖。
调压井扩挖采用分层、分区、分块进行扩挖。
竖井扩挖采用2．０~2．5m钻孔深度，开挖过程中及时喷混凝土封闭岩面，防新鲜岩层风化崩解，并跟进其它临时支护。
1０．４.2．2 具体施工方法
1 测量放线及辅助设施
采用激光经纬仪精确测量,在井口位置用十字线定出中点，以中点引铅垂线在掌子面用红油漆画出开挖边线。同时,完成反井钻机相应的辅助设施，如基础混凝土、轨道等。
２导井及钻爆施工
沿竖井中心线采用LＭ-200型反井钻机自上而下形成Φ216mm导孔,导孔完成后,在竖井底部安装扩孔钻头,自下而上扩孔为直径Φ1４０cm的溜碴井。
溜碴井形成后进行井身的扩挖，上室从上而下分5大块采用梯段扩挖,竖井断面较小分３大块进行扩挖。扩挖采用人工手持YT-2８手风钻钻孔,人工填装2#硝铵岩石炸药或乳化炸药，非电毫秒雷管微差挤压爆破,周边实施光面爆破,导爆索起爆，周边光爆孔距0.4～0.5ｍ，崩落孔间距0.6~0．8m。
3 安全处理
爆破完毕、通风散烟后,对爆破面上残留的松动岩块进行彻底的检查清除。
４出碴
竖井扩挖时，由于开挖半径较大人工翻碴难度大,故吊运一台ZX７5US型反铲至竖井开挖工作面,负责翻碴。开挖放炮前利用自制钢筋笼保护罩对反挖实施保护，并在保护罩外设置竹跳板挡墙将其隔离，以防止爆破飞碴砸坏反铲。
翻碴经溜碴井落至井底，余下少量边角爆碴由人工清理。爆碴在井底采用ZLＣ50装载机端碴至三岔口位置装1５ｔ自卸汽车，经８＃施工支洞运至弃碴场。
在竖井扩挖完成后，反挖经竖井底部，从引水隧洞内开出。
５循环时间及进尺
根据地质资料及施工进度安排,上室扩挖施工参数见表10.4-1。
表10．4-1 调压井上室扩挖爆破参数表
6安全处理
爆破完毕，通风散烟后，人工仔细检查并清除开挖面上残留松动岩块。
10.4.2.4 临时支护
调压井临时支护采用沿井壁布置砂浆锚杆，梅花型布置。间距 1.５ｍ,制安Φ22,Ｌ=6.0m,挂Φ６.5＠1５×15cｍ钢筋网,喷C２0混凝土１2cm,为防止井壁受力变形,另间隔2~3m布置一圈钢支撑井壁。
10.4.３调压井下室开挖
调压井下室开挖总长为60米,其开挖直径由洞口的Φ６.0m渐变至洞底的Φ4．５ｍ。利用竖井扩挖到2826.5０m高程作为下室的开挖平台。下室开挖用YT２８气腿式风钻造孔，人工装RJ岩石乳化炸药,非电毫秒延期雷管引爆,周边光面爆破控制。人工处理安全，ZL30装载机端碴经调压井导井溜碴至井底，然后由ZL5０C装载机装15t自卸汽车转运至洞外碴场弃碴。
下室临时支护紧跟开挖工作面进行，沿拱座以上部位布置砂浆锚杆,间排距1.5＊2米,喷5~１0CM厚的混凝土进行封闭,直墙部位喷5~10CM的素混凝土进行封闭。局部地段进行挂网喷护。
10.５支护工程施工
1０．5.1 锚杆施工
１０.５.1.1 施工工艺流程
施工工艺流程图
10．5．１．2 施工方法
1 钻孔
利用自制简易平台，人工手持YT-2８手风钻或导轨式钻机钻孔,钻孔孔位由测量测出控制点后，根据施工图纸所示间排距确定具体孔位,孔位在任何方向的偏差应小于1０0ｍm,孔深偏差应小于50ｍm；孔轴方向应满足施工图纸的要求，
因施工图纸未作规定时，其系统锚杆的孔轴方向应垂直于开挖面,局部加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45°;注浆锚杆的钻孔孔径应大于锚杆直径,如为下倾的锚杆孔,其钻孔孔径应大于锚杆直径１5ｍm以上，如为上仰的锚杆孔,其钻孔直径应大于锚杆直径25mm以上。
２钻孔冲洗
清孔采用高压风水枪联合冲洗孔内岩粉和积水,直至干净。
3 注浆
注浆采用站UH4．8锚杆注浆机边拌合边注浆，注浆水泥采用4２5#普通硅酸盐水泥,砂采用最大粒径小于2.5mm的中细砂。拌合砂浆的时间应不少于３m ｉn，一经拌合,应尽快使用,拌合后超过1ｈ的砂浆不能再用。
水泥砂浆配合比为水泥:砂＝1:１～1：2(重量比)或1:0.3８～１:0.45，其强度等级不应低于２０MPa。对于下倾的孔，注浆管应插至孔底处1ｍ左右，并从注浆管注浆直至孔口冒浆为止。在灌浆过程中，若发现有浆液从岩石锚杆附近流出时应及时堵填,以免继续流浆。对于上仰式的孔，采用“先安装后注浆”的方法,从孔口灌注浆液，直到安装在孔底的排气管孔口返浆为止。注浆时应有监理工程师旁站时才能进行。锚杆注浆后,在砂浆凝固前,不得敲击、碰撞和拉拔锚杆。
4 水泥砂浆锚杆安装
对于下倾的孔,采用“先注浆后安装锚杆”的方法,由人工将锚杆尽快插入充满浆液的孔内直到孔底。对于上仰的孔，采用“先安装后注浆”的方法。
5 锚杆制作
锚杆材料按施工图纸要求，选用ＩI级螺纹钢筋或变形钢筋。钢筋在使用前必须进行取样试验,合格方可投入使用。
６岩石锚杆质量检验
1．锚杆材质检验：每批锚杆材料均应附有生产厂的质量证明书，并按施工图纸规定的材质标准以及监理人指示的抽检数量检验锚杆性能；
2.注浆密实度试验:选取与现场锚杆的锚杆直径和长度、锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管),采用与现场注浆相同的材料和配合比拌制的砂浆,并按现场施工相同的注浆工艺进行注浆,养护7天后剖管检查其密实度;
3．按监理人指示的抽验范围和数量，对锚杆孔的钻孔规格（孔径、深度和倾斜度)进行抽查并作好记录；
4．拉拔力试验：边坡和地下洞室的支护锚杆,按作业分区在每300根锚杆中抽查三根进行拉拔力试验;
10.5.2喷混凝土施工
调压井和压力管道喷混凝土为挂网喷混凝土，厚度10cｍ，采用湿喷法,
１0．5.2.1 喷混凝土施工工艺流程
喷混凝土施工工艺流程
10．5．2.2 喷混凝土配合比
喷混凝土配合比应通过室内试验和现场试验选用,并应符合施工图纸要求,在保证喷层性能指标的前提下，尽量减少水泥和水的用量。速凝剂的掺量应通过现场试验确定,喷混凝土的初凝和终凝时间,应满足施工图纸和现场喷射工艺的要求,喷射混凝土的强度应符合施工图纸要求,配合比试验成果报送监理工程师批准后,方可用于施工。
10.5.2．3喷混凝土的准备工作
①应在喷射前对喷射面进行检查,并做好以下准备工作：清除开挖面的浮石、石碴和堆积物；处理好光滑岩面;自制平台就位;用高压风水枪冲洗喷射面，对遇水易潮解的泥化岩层，应采用高压风清扫岩面;埋设控制喷混凝土厚度的标志;作业区应具有良好的通风和充足的照明设施。
②喷射作业前,应对施工机械设备、风、水管路和电线等进行全面检查和试运行。
③在受喷滴水部位埋设导管排水,导水效果不好的含水层可设盲沟排水,对淋水处可设截水圈排水。
１0．5.２．4喷混凝土施工
喷混凝土采用湿喷法施工工艺,并加以DS－1型喷混凝土结合剂以减少回弹。喷混凝土料利用井口的拌和机拌制,自制升降平台送至工作面，ＴK－961型混凝土湿喷机输送,人工持喷头喷射。
喷混凝土作业根据开挖面进程，分段分片依次进行,喷射顺序自下而上，喷混凝土分2~3层进行，每一层喷射厚度约５cm，后一层应在前一层混凝土初凝前进行。
喷射机作业严格按喷射机的操作规程执行,应连续向喷射机供料，保持喷射机工作风压稳定，完成或因故中断喷射作业时，将喷射机和输料管内的积料清除于净。
喷混凝土的回弹率：洞室顶拱部不应大于25%，边墙应不大于15%。
喷混凝土在终凝2h后喷水养护，养护时间不少于１4昼夜。
10．5.2.5 钢筋网材料及挂网喷混凝土
按施工图纸要求和监理人的指示,在指定部位进行喷混凝土前布设钢筋网，钢筋网的间距采用１５0～300mm,钢筋采用直径为4~12ｍｍ、屈服强度２40Mｐa的光面钢筋，钢筋保护层厚度不应小于50mm。对于钢筋网喷混凝土施工,厚度不应小于100mm，也不应大于250mm。钢筋网喷混凝土施工严格按DL/T5１8１-20０3的有关规定执行。
10.5．2.6喷混凝土修补
对以下情形喷混凝土必须在监理工程师批准前提下进行修补：
①未能与岩石表面粘结的喷混凝土;
②未能与喷混凝土面粘结的喷混凝土;
③不符合规范要求的喷混凝土；
④在施工作业过程中受到损坏的喷混凝土;
⑤没有达到设计规定最小厚度的地方要进行补喷混凝土。
１0.5．3 调压井施工特殊支护措施
1０.5.３.１井口固结灌浆
在反井钻机导孔钻孔施工前,因调压井上部围岩以强风化结晶灰岩及弱风化
中铁十九局集团二公司多儿水电站项目经理部
调压井施工方案
本标段引水工程特殊建筑物为调压井，调压井中心桩号：引 0+6313.081，为阻抗式，
高约 41m，圆形结构，开挖内径为 9.6m，挂网喷射砼厚度为 15 cm，钢筋衬砌厚度 65cm，
成形建筑物内径为 8.0m，调压井下端为阻抗式孔口段，与主洞相通，孔口段高度约
7.475m，成形内径约 1.4m，开挖内径为 2.6m，其结构为双层钢筋砼结构衬砌。
第一节 调压井施工总体布置
一、施工注意事项：
1．根据项目部的布署，确保调压井上的施工机械设备、施工用电、施工用水系统畅
通；
2．在各调压井施工中，确保便道畅通；
3．作好施工安全防护措施，制定出各队安全规章制度；
4． 调压井周围按规范要求布设好洞内测量控制网，施工队切实作好桩体保护。
二、调压井施工方案：
调压井采取通过其附近的 GBS 点直接施测建立座标控制网，精确测量调压井中心
桩号，并在调压井工作面附近 50m 内建立平面控制座标网，测量精度不得低于四等水平；
首先对调压井进行覆盖土层开挖，然后采取浅孔爆破技术，进行明石开挖；在调压井井
身段开挖中，采取导井开挖，实行光面爆破技术，利用钢架结构配合卷扬机进行垂直出
渣，弃渣运输采用自卸汽车直接运至弃渣场；开挖过程中，按设计进行强支护；砼衬砌
采取自制滑模自下而上进行整体衬砌施工。
三、调压井施工流程：
调压井中心桩号测量 调压井附近建立平面座标控制网 覆盖土层开挖
明石开挖
导井开挖
调压井扩挖 喷锚支护
第二节 调压井测量
砼衬砌
一、测量投入仪器：
调压井座标控制测量采用日本托普康公司生产的（GTS-311）2〃级电子全站仪进行 施测，水准测量采用上海生产的 C32Ⅱ型自动安平水准仪进行施测。 二、测量方法及步骤：
第 1 页 共 18 页
东方市污水处理厂污水深海排放工程 调压井施工方案 编制： 审核： 批准： 广州打捞局东方市污水处理厂污水深海排放工程经理部 2019年04月
目录 一、概述 (3) 1.1 编制依据 (3) 1.2 编制原则 (3) 1.3 主要引用规范和标准 (4) 1.4 工程概况 (4) 1.4.1 工程位置 (4) 1.4.2地质 (5) 二、施工组织 (6) 2.1 项目组织机构 (6) 2.2 调压井施工主要人员 (6) 2.3 调压井土方开挖施工主要设备 (7) 三、工艺流程 (7) 3.1 施工工艺流程 (7) 四、调压井土方开挖设计 (8) 4.1 断面设计 (8) 4.2 平面设计 (9) 五、施工准备及测量放样 (9) 5.1 准备 (9) 5.2 测量仪器配置 (9) 5.3测量质量控制 (10) 六、钢板桩施工 (10) 6.1 概述 (10) 6.2 钢板桩进场 (10) 6.3 钢板桩插打 (11) 七、调压井土方开挖施工 (11) 7.1土方开挖概述及施工部署 (11) 7.2 土方开挖 (12) 7.3 钢板桩拔除 (13) 八、调压井施工 (13) 8.1、钢筋工程 (13) 8.2、模板工程 (14) 九、环保保护控制措施 (16) 9.1 现场施工环境保护 (16) 十、安全管理措施 (16) 10.1建立安全保证体系 (16) 10.2制定安全管理计划即规章制度 (16) 10.3安全技术交底 (17)
10.4安全制度落实 (17) 10.5防火安全措施 (17) 10.6施工现场强制性安全要求 (17) 10.7 现场施工应急预案 (18)
.. . … 水电站课程设计 计算书
目录 一、设计课题3 二、设计资料及要求3 1、设计资料见《课程设计指导书、任务书》3 2、设计要求3 三、调压井稳定断面的计算4 1、引水道的水头损失计算4 （1）局部水头损失计算4 （2）沿程水头损失计算5 2、引水道的等效断面面积计算7 3、调压井稳定断面计算8 四、调压井水位波动计算8 1、最高涌波水位计算8 1）、当丢弃负荷：30000~0KW时，采用数解法8 2）、当丢弃负荷为45000~15000时，采用图解法：9
2、最低涌波水位12 1)丢弃负荷度为30000——0KW时（数解法）12 2）增加负荷度为30000----45000KW时（两种方法）13 五．调节保证计算16 1、检验正常工作情况下的水击压力16 2、检验相对转速升高是否满足规要求18 六、参考文献18 七、附图:19 附图1:丢弃负荷时调压井水位波动图19 附图2:增加负荷时调压井水位波动图19 一、设计课题：水电站有压引水系统水力计算。 二、设计资料及要求 1、设计资料见《课程设计指导书、任务书》； 2、设计要求： （1）对整个引水系统进行水头损失计算； （2）进行调压井水力计算求稳定断面； （3）确定调压井波动振幅，包括最高涌波水位和最低涌波水位； （4）进行机组调节保证计算，检验正常工作状况下水击压力、转速相对值升高是否满足规要求。
三、调压井稳定断面的计算 1、引水道的水头损失计算 （1）局部水头损失计算表 局部水头损失采用如下公式计算： 2 22 2g 2g h Q ξ υξω==局局局 表1局部水头损失计算表
调压井施工方案 本标段引水工程特殊建筑物为调压井，调压井中心桩号：引0+6313.081，为阻抗式，高约41m，圆形结构，开挖内径为9.6m，挂网喷射砼厚度为15 cm，钢筋衬砌厚度65cm，成形建筑物内径为8.0m，调压井下端为阻抗式孔口段，与主洞相通，孔口段高度约7.475m，成形内径约1.4m，开挖内径为2.6m，其结构为双层钢筋砼结构衬砌。 第一节调压井施工总体布置 一、施工注意事项： 1．根据项目部的布署，确保调压井上的施工机械设备、施工用电、施工用水系统畅通； 2．在各调压井施工中，确保便道畅通； 3．作好施工安全防护措施，制定出各队安全规章制度； 4．调压井周围按规范要求布设好洞内测量控制网，施工队切实作好桩体保护。 二、调压井施工方案： 调压井采取通过其附近的GBS点直接施测建立座标控制网，精确测量调压井中心桩号，并在调压井工作面附近50m内建立平面控制座标网，测量精度不得低于四等水平；首先对调压井进行覆盖土层开挖，然后采取浅孔爆破技术，进行明石开挖；在调压井井身段开挖中，采取导井开挖，实行光面爆破技术，利用钢架结构配合卷扬机进行垂直出渣，弃渣运输采用自卸汽车直接运至弃渣场；开挖过程中，按设计进行强支护；砼衬砌采取自制滑模自下而上进行整体衬砌施工。 三、调压井施工流程： 调压井中心桩号测量调压井附近建立平面座标控制网覆盖土层开挖 明石开挖导井开挖调压井扩挖喷锚支护砼衬砌 第二节调压井测量 一、测量投入仪器： 调压井座标控制测量采用日本托普康公司生产的（GTS-311）2〃级电子全站仪进行施测，水准测量采用上海生产的C32Ⅱ型自动安平水准仪进行施测。 二、测量方法及步骤： 1.测量准备工作 ①进行调压井测量工作前，首先进行调压井附近的GBS导线点（AS12、AS13、AS14、AS15）校核。 ②根据GBS导线点采取交会测量方法直接进行调压井中心座标控制测量，中心
水电站课程设计 计算书
目录 一、设计课题 (4) 二、设计资料及要求 (4) 1、设计资料见《课程设计指导书、任务书》 (4) 2、设计要求 (4) 三、调压井稳定断面的计算 (4) 1、引水道的水头损失计算 (4) （1）局部水头损失计算 (4) （2）沿程水头损失计算 (5) 2、引水道的等效断面面积计算 (7) 3、调压井稳定断面计算 (8) 四、调压井水位波动计算 (9) 1、最高涌波水位计算 (9) 1）、当丢弃负荷：30000~0KW时，采用数解法 (9) 2）、当丢弃负荷为45000~15000时，采用图解法： (10) 2、最低涌波水位 (13) 1)丢弃负荷度为30000——0KW时（数解法） (13) 2）增加负荷度为30000----45000KW时（两种方法） (14) 五．调节保证计算 (16) 1、检验正常工作情况下的水击压力 (16) 2、检验相对转速升高是否满足规范要求 (18) 六、参考文献 (19)
七、附图: (19) 附图1:丢弃负荷时调压井水位波动图 (19) 附图2:增加负荷时调压井水位波动图 (19)
一、设计课题：水电站有压引水系统水力计算。 二、设计资料及要求 1、设计资料见《课程设计指导书、任务书》； 2、设计要求： （1）对整个引水系统进行水头损失计算； （2）进行调压井水力计算求稳定断面； （3）确定调压井波动振幅，包括最高涌波水位和最低涌波水位； （4）进行机组调节保证计算，检验正常工作状况下水击压力、转速相对值升高是否满足规范要求。 三、调压井稳定断面的计算 1、引水道的水头损失计算 （1）局部水头损失计算表 局部水头损失采用如下公式计算： 2 22 2g 2g h Q ξ υξω==局局局

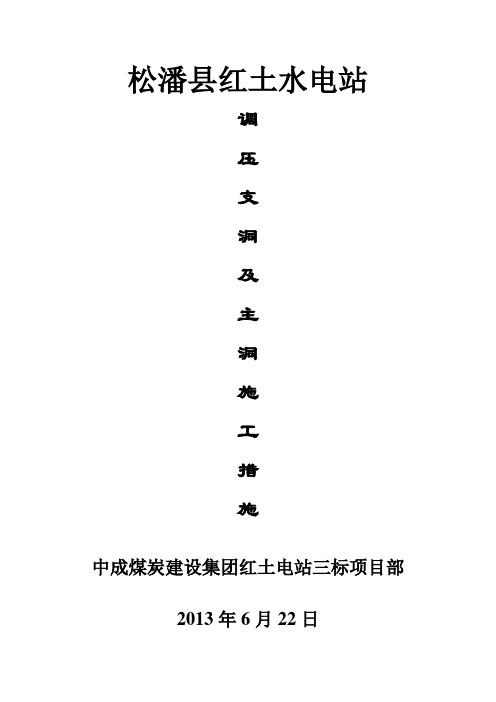

松潘县红土水电站 调 压 支 洞 及 主 洞 施 工 措 施 中成煤炭建设集团红土电站三标项目 部
