筏形基础条形基础及各
种桩
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
筏形基础（raft foundation），当建筑物上部荷载较大而地基承载能力又比较弱时，用简单的独立基础或条形基础已不能适应地基变形的需要，这时常将墙或柱下基础连成一片，使整个建筑物的荷载承受在一块整板上，这种满堂式的板式基础称筏形基础。筏形基础由于其底面积大，故可减小基底压强，同时也可提高地基土的承载力，并能更有效地增强基础的整体性，调整不均匀沉降。
独立基础杯形基础
条形基础
一般按照构件的不同可以分为三类：墙下条形基础、柱间条形基础、混凝土墙--柱下混合条形基础，后者一般用于框架剪力墙结构。条形基础不同于独立柱基础的地方在于，独立柱基是接近方形的双方向受力构件，双向受力构件是要验算冲切力的，而条形基础是单方向受力构件，是要
验算剪切力的。
按基础构造形式划分
条形基础、独立基础、满堂基础（筏板基础、箱型基础）和桩基础。（一）条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础。当柱下独立基础不能满足承载力，或地基变性要求时，也可以做成柱下混凝土条形基础。
（二）独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。

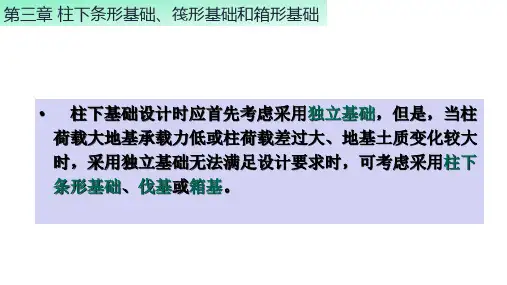

（三）满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。按构造又分为筏板基础和箱形基础两种。
筏板基础：是埋在地下的连片基础，适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。
箱型基础：当伐形基础埋深较大，并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。
（四）桩基础：当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常采用桩基。桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。
按照施工方法可分为钢筋混凝土预制桩和灌注桩。
钢筋混凝土预制桩：这种桩在施工现场或构件场预制，用打桩机打入土中，然后再在桩顶浇注钢筋混凝土承台。优点是材料省、强度高、承载力大、耐久性好，不受地下水位变化的影响，适用于较高要求的建筑。但自重大，运输和吊装比较困难，打桩时震动较大，对周围房屋有一定影响。施工难度高，受机械数量限制施工时间长。
灌注桩：首先在施工场地上钻孔，当达到所需深度后将钢筋放入浇灌混凝土。优点是施工难度低，尤其是人工挖孔桩，可以不受机械数量的限制，所有桩基同时进行施工，大大节省时间，缺点是承载力低，费材料。
按照基础的受力原理大致可分为摩擦桩和承载桩。
摩擦桩：系利用地层与基桩的摩擦力来承载构造物并可分为压力桩及拉力桩，大致用于地层无坚硬之承载层或承载层较深。
端承桩：系使基桩座落于承载层上（岩盘上）使可以承载构造物。
（端承桩和摩擦桩的区别）
桩基础根据其在土中受力情况不同,可分为和摩擦桩。端承桩是穿过而达到深层坚实土的一种
桩,上部结构荷载主要由桩尖阻力来承担; 摩擦桩是完全设置在软弱土层一定深度的一种桩,上部结构荷载要由桩尖阻力和桩身侧面与土之间的共同来承担。
摩擦型桩包括摩擦桩、端承摩擦桩极限状态下，以摩擦力为主，端承力很小或不计
端承型桩包括端承桩、摩擦端承桩极限状态下，以端承力为主，摩擦力很小或不计
主要区别在桩的受力模式上。
沉管灌注桩
是土木建筑工程中众多类型桩基础中的一种。沉管灌注桩又称为打拔管灌注桩。它是利用沉桩设备，将带有钢筋混凝土桩靴 (活瓣式桩靴)的钢管沉入土中，形成桩孔，然后放入钢筋骨架并浇筑混凝土，随之拔出套管，利用拔管时的振动将混凝土捣实，便形成所需要的灌注桩。利用锤击沉桩设备沉管、拔管成桩，称为锤击沉管灌注桩。利用振动器振动沉管、拔管成桩，称为振动沉管灌注桩。
一、旋挖成孔灌注桩基施工 本工程桩基础采用旋挖机械成孔灌注桩，共配置8台SR200D旋挖钻机。 1、旋挖桩施工流程 旋挖桩的施工工艺流程见下图。 2、旋挖桩施工方法 （1）测量放线定位 复核建设单位提供的测量控制点符合要求后，测放出各桩桩位，拼装好桩架就位。根据预先测设的测量控制网（点），定出各桩位中心点。双向控制定位后埋设钢护筒并固定，以双向十字线控制桩中心。开钻前必须先校核钻头的中心是否与桩位中心重合。在施工过程中还须经常检测钻具位置有无发生变化，以保证孔位的正确。 （2）钢护筒埋设： 护筒有定位、保护孔口和维持液（水）位高差等重要作用，可采用打埋和挖埋等设置方法。当挖埋时，护筒与坑壁之间用粘土填实。护筒埋设深度根据地质情况而定，一般为2.5~3.0m，要求高于地面50cm。 （3）挖土（岩）成孔
旋挖钻机的钻进工艺采用静态泥浆护壁钻斗取土的工艺，是一种无冲洗介质循环的钻进方法，但钻进时为保护孔壁稳定，孔内要注满优质泥浆(稳定液)。旋挖钻机工作时能原地做整体回转运动。旋挖钻机钻孔取土时，依靠钻杆和钻头自重切入土层，斜向斗齿在钻斗回转时切下土块向斗内推进而完成钻取土；遇硬土时，自重力不足以使斗齿切入土层，此时可通过加压油缸对钻杆加压，强行将斗齿切入土中，完成钻孔取土。钻斗内装满土后，由起重机提升钻杆及钻斗至地面，拉动钻斗上的开关即打开底门，钻斗内的土依靠自重作用自动排出，钻杆向下放关好斗门，再回转到孔内进行下一斗的挖掘。 在成孔过程中要根据土层情况及时注入泥浆护壁，同时合理调节泥浆的比重，成孔应连续进行不得中断，在停机时，应保持孔内水位的高度泥浆比重及粘度符合规范要求，以防坍孔。 在土层中成孔时，采用一般锥形桶斗齿取土，穿透土层后，更换带挖掘机斗齿的钻头掘进，一直致达到设计要求的深度方可终孔。 成孔时须及时填写施工记录，在土层变化处捞取渣样，判明土层，以便与地质剖面图核对，达到设计岩面后，及时取样鉴定。 成孔时要依据土层情况，控制进尺速度，为确保孔的垂直度符合设计要求，须保持桩机平整、加强检查、勤检勤纠。 施工过程需备足泥浆，可采用膨润土拌制泥浆，经分离处理后的废渣，通过密闭的专用汽车外运。施工中做到泥浆不外溢，严禁将废浆直接排入场地周边的下水道或河道。 3、护壁泥浆 钻孔泥浆由水、粘土（或膨润土）和填加剂组成。在钻孔中，由于泥浆相对密度大于水的相对密度，故护筒内同样高的水头，泥浆的静压力比水大。由于静水压力的作用，泥浆可作用在井孔壁形成一层泥皮，阻隔孔内外渗流，保护孔避免于坍塌。此外，泥浆还起悬浮钻渣的作用，使钻进正常进行。在反循环回转中泥浆主要起护壁的作用。 根据钻孔方法和土层情况，调制的钻孔泥浆及经过循环净化的泥浆性能指标可参考下表。 （1）粘土的选择 粘土以水化快、造浆能力强、粘度大的膨润土或接近地表经过冻融的粘土为好，若采用较

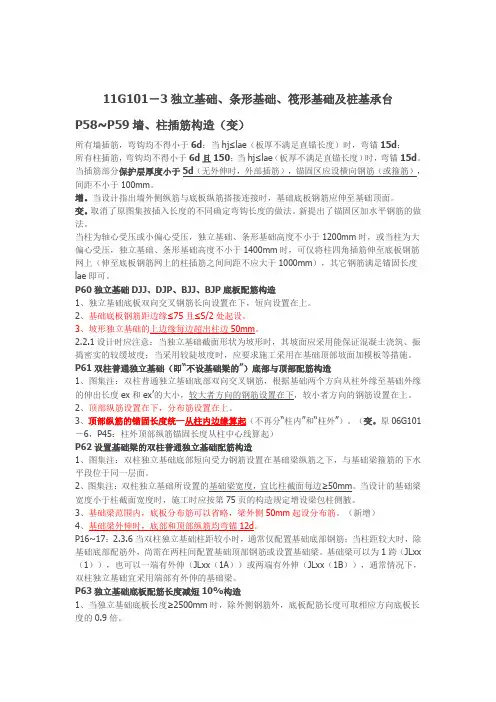

11G101－3独立基础、条形基础、筏形基础及桩基承台 P58~P59墙、柱插筋构造（变） 所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d； 所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。 当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。 增。当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。 变。取消了原图集按插入长度的不同确定弯钩长度的做法。新提出了锚固区加水平钢筋的做法。 当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。 P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造 1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。 2、基础底板钢筋距边缘≤75且≤S/2处起设。 3、坡形独立基础的上边缘每边超出柱边50mm。 2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造 1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。 2、顶部纵筋设置在下，分布筋设置在上。 3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。（变。原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起） P62设置基础梁的双柱普通独立基础配筋构造 1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
